Windsor - Ventilator JAP - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	JAP
Modell	Windsor (Bionic Blast Breeze)
Produktcode	TF-W
Stromversorgung	220–240 V, 50 Hz
Nennleistung	50 W
Anzahl der Geschwindigkeiten	3 (langsam, mittel, schnell)
Oszillation	Ja (Zugschalter)
Bedienungsart	Druckknöpfe (0, 1, 2, 3)
Montage erforderlich	Ja, vor dem ersten Gebrauch
Mitgelieferte Komponenten	Frontgitter, Rückgitter, Lüfterflügel, Motor, Standfuß, Sicherungsring, Schrauben, Mutter und Bolzen
Reinigung	Mit einem weichen, feuchten Tuch reinigen, dann trocknen. Nicht eintauchen.
Sicherheitshinweise	Vor Gebrauch sorgfältig lesen. Keine Gegenstände einführen, stabile Oberfläche, vor Reinigung Netzstecker ziehen.
Garantie	2 Jahre (Teile und Arbeit)
Kundendienst	JAP Products : [phone]
Herstellung	Hergestellt in China, entworfen in den Niederlanden

Häufig gestellte Fragen - Windsor JAP

Wie montiere ich den Windsor JAP Ventilator?

Um den Ventilator zu montieren, führen Sie zuerst das Netzkabel durch den Standfuß. Dann setzen Sie den Motor auf den Standfuß und schrauben die drei Schrauben fest. Befestigen Sie das Rückgitter mit dem Sicherungsring, setzen Sie den Lüfterflügel ein und schrauben Sie ihn fest. Montieren Sie schließlich das Front- und Rückgitter und schließen Sie die Verschlüsse. Die detaillierten Schritte finden Sie in der Gebrauchsanweisung.

Wie reinige ich den Windsor Ventilator?

Ziehen Sie vor der Reinigung immer den Netzstecker. Verwenden Sie ein weiches, feuchtes Tuch, um die Oberflächen zu reinigen, und trocknen Sie sie dann mit einem trockenen Tuch. Gießen Sie niemals Flüssigkeit auf den Ventilator und tauchen Sie ihn nicht ins Wasser.

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie zunächst, ob das Gerät ordnungsgemäß an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Geschwindigkeitsknopf gedrückt ist (nur einer gleichzeitig). Wenn das Problem weiterhin besteht, ziehen Sie den Netzstecker und kontaktieren Sie den JAP Kundendienst unter [phone].

Kann ich den Ventilator ohne seinen Standfuß verwenden?

Nein, verwenden Sie den Ventilator niemals ohne seinen Standfuß oder in horizontaler Position. Der Standfuß gewährleistet die Stabilität und Sicherheit des Geräts. Stellen Sie den Ventilator vor der Verwendung immer auf eine stabile Oberfläche.

Wie stelle ich die Geschwindigkeit des Ventilators ein?

Drücken Sie die Taste [1] für die langsame Geschwindigkeit, [2] für die mittlere und [3] für die schnelle Geschwindigkeit. Drücken Sie immer nur eine Taste gleichzeitig, um eine Beschädigung des Bediengehäuses zu vermeiden.

Wie aktiviere ich die Oszillation des Ventilators?

Drücken Sie den Oszillationsknopf (Symbol), um die Links-Rechts-Bewegung zu aktivieren. Um die Oszillation zu stoppen, ziehen Sie den am Motor befindlichen Zugschalter.

Wie hoch ist die elektrische Leistung des Windsor Ventilators?

Die Nennleistung des Ventilators beträgt 50 Watt. Er arbeitet mit einer Stromversorgung von 220-240 V, 50 Hz.

Welche Spannung wird benötigt?

Der Ventilator benötigt eine Spannung von 220-240 Volt Wechselstrom bei einer Frequenz von 50 Hertz. Schließen Sie ihn nur an eine Standardsteckdose an.

Kann ich den Ventilator selbst reparieren?

Versuchen Sie niemals, das Gerät selbst zu reparieren. Jegliches unbefugtes Öffnen oder Verändern führt zum Erlöschen der Garantie. Wenden Sie sich für Reparaturen an JAP Products.

Was tun bei einem Defekt innerhalb der Garantiezeit?

Die Garantie beträgt 2 Jahre ab Kaufdatum. Bewahren Sie Ihren Kaufbeleg auf. Kontaktieren Sie den Kundendienst unter [phone], um Anweisungen zu erhalten. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, Eintauchen oder unbefugte Reparaturen ab.

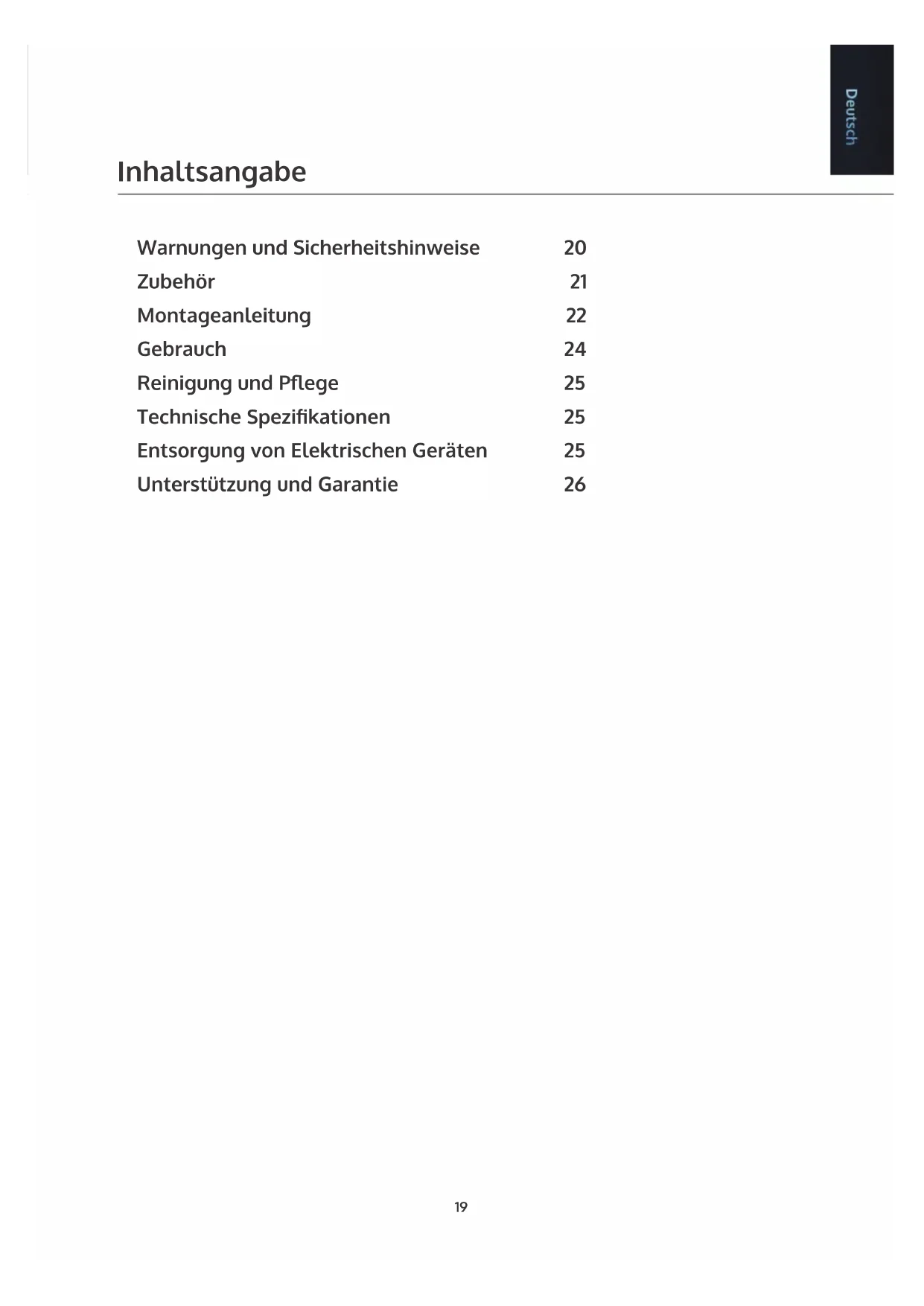

BEDIENUNGSANLEITUNG Windsor JAP

Warnungen und Sicherheitshinweise 20

Zubehör 21

Montageanleitung 22

Gebrauch 24

Reinigung und Pflege 25

Technische Spezifikationen 25

Entsorgung von Elektrischen Geräten 25

Unterstützung und Garantie 26

Lesen Sie die Sicherheitshinweise gut durch bevor Sie das Gerät benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

• Das Gerät kann an eine Standardsteckdose angeschlossen werden.
  • Das Gerät ist ausschließlich für den Hausgebrauch bestimmt
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Bitte ziehen Sie am Stecker und nicht am Kabel, um diesen vom Wandstecker zu trennen.
• Bitte lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Benutzen Sie das Gerät nicht, wenn es fallen gelassen wurde oder wenn Anzeichen von Schäden vorliegen.
• Versuchen Sie nicht, Teile des Produkts selbst zu reparieren.
• Benutzen Sie das Gerät nur mit dem mitgelieferten Zubehör.
• Vergewissern Sie sich, dass Ihre Hände trocken sind, bevor Sie den Stecker anfassen oder das Gerät einschalten.
• Platzieren Sie das Gerät nicht in der Nähe von Wärmequellen oder brennbaren Substanzen.
• Platzieren Sie das Gerät nicht in der Nähe von nassen Quellen oder Regen.
• Stecken Sie niemals Finger oder andere Gegenstände in den Luftausgang, wenn das Gerät in Betrieb ist.
• Platzieren Sie das Gerät vor dem Gebrauch auf eine stabile Oberfläche.
• Öffnen und entfernen Sie während des Gebrauchs kein Fach.
• Halten Sie Haare, lose Kleidung, Finger und andere Körperteile von Öffnungen und beweglichen Teilen fern.
• Bewahren Sie das Gerät und die Bedienungsanleitung an einem sicheren und trockenen Ort auf, wenn Sie es nicht benutzen.

• Verwenden Sie das Gerät niemals ohne Ständer oder in horizontaler Position.

• Propeller

• Propellerkopfstück
• Sicherheitsring
• Sicherheitsabdeckung (links, rechts)
• Motor mit Bedienfeld
• Sockel
• Schraube und Mutter
• Schrauben (3x)

Sicherheitsabdeckung (links, rechts) Motor mit Bedienfeld Sockel Schraube und Mutter Schrauben (3x) 1 2 3 4 5 6 7 8 BIONIC BREEZE WINDSOR

Abb. 1

Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Prüfen Sie auf jeden Fall den optischen und technischen Zustands des Gerätes und kontrollieren Sie ob das Gerät beschädigt ist. Wenn Ihnen etwas auffallen sollte nehmen Sie bitte direkt Kontakt mit japproducts auf.

Montageanleitung

Bevor Sie dieses Gerät verwenden, bauen Sie es bitte Schritt für Schritt gemäß den nachfolgenden Anweisungen zusammen.

1. Führen Sie zuerst das Kabel durch den Sockel. Schieben Sie dann den Motor mit dem Bedienfeld vorsichtig durch die Basis, bis er einrastet. (Fig. 2.A)
2. Schrauben Sie die Basis incl. Bedienfeld mit den drei mitgelieferten Schrauben an den Motor. (Fig. 2.B)
3. Legen Sie die Sicherheitsabdeckung (rechts) auf das Kopfstück des Motors. Stellen Sie sicher, dass die Montageteile durch die entsprechenden Löcher passen. (Fig. 2.C)
4. Befestigen Sie den Sicherheitsring am Kopfstück des Motors (drehen Sie im Uhrzeigersinn zum Befestigen, gegen den Uhrzeigersinn zum Lösen). Stellen Sie sicher, dass die Sicherheitsabdeckung (rechts) ordnungsgemäß gesichert ist. (Fig. 2.C)
5. Setzen Sie den Propeller auf das Kopfstück. Stellen Sie sicher, dass die Aussparungen an der Rückseite des Propellers genau in die Montageteile passen.
6. Befestigen Sie das Propellerkopfstück am Schraubengewinde und drehen Sie es fest (zum Befestigen gegen den Uhrzeigersinn, zum Lösen im Uhrzeigersinn) (Fig. 2.D).
7. Befestigen Sie die Sicherheitsabdeckung (links) an der Sicherheitsabdeckung (rechts). Beachten Sie, dass beide Sicherheitsabdeckungen eine Öffnung zum Befestigen der Mutter und Schraube haben. Stellen Sie sicher, dass sich beide Öffnungen überlappen. (Fig. 2.E)
8. Schließen Sie alle Befestigungsklammern, mit denen beide Sicherheitsabdeckungen befestigt sind. (Fig. 2.F)

fig. 2A

1. Stecken Sie den Stecker in eine geeignete Steckdose.
2. Wählen Sie einen Lüfterstand in dem Sie auf den entsprechenden Schalter drücken.

a) Drücken Sie auf [1], um den langsamsten Lüfterstand zu aktivieren.
b) Drücken Sie [2], um die mittleren Lüfterstand zu aktivieren.
c) Drücken Sie [3], um den stärksten Lüfterstand zu verwenden.

1. Drücken Sie, um die Oszillationsfunktion einzuschalten.

a) Ziehen Sie, um die Oszillationsfunktion auszuschalten.

1. Schalten Sie den Lüfter aus, indem Sie auf [0] drücken.

WARNUNG:

Drücken Sie jeweils nur eine Geschwindigkeitsregelungstaste. Wenn zwei oder mehr Tasten gleichzeitig bedient werden, kann der Gehäuseschalter dauerhaft beschädigt werden.

0 1 2 3 jap

Reinigung und Pflege

• Trennen Sie den Ventilator immer von der Stromversorgung, bevor Sie ihn reinigen.
• Reinigen Sie den Ventilator mit einem weichen, feuchten, sauberen Tuch. Anschließend mit einem Tuch trocknen.
• Verschütten Sie keine Flüssigkeit und tauchen Sie den Ventilator nicht in Wasser oder andere Flüssigkeiten.

Technische Spezifikationen

Modell: Bionic Blast Breeze Windsor

Produktreferenz: TF-W

Stromversorgung: 220–240 V, 50 Hz.

Max. Leistung: 50W.

Made in China, entworfen in den Niederlanden.

Entsorgung von elektrischen Geräten

Die europäische Richtlinie 2012/19 / EU über Elektro- und Elektronikaltgeräte (WEEE) legt fest, dass alte elektrische Haushaltsgeräte nicht mit dem normalen unsortierten Restabfall entsorgt werden dürfen. Alte Geräte müssen separat gesammelt werden, um die Rückgewinnung und das Recycling der darin enthaltenen Materialien zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu minimalisieren. Das durchgestrichene Müllbehälter Symbol auf dem Produkt erinnert Sie an Ihre Verpflichtung, das Gerät ordnungsgemäß zu entsorgen. Verbraucher müssen sich an ihre örtlichen Behörden oder Einzelhändler wenden, um Informationen zur ordnungsgemäßen Entsorgung von Altgeräten und / oder Batterien zu erhalten.

Unterstützung und Garantie

Für dieses Produkt gilt eine Garantie von 2 Jahren ab Kaufdatum. Ein Kaufnachweis ist erforderlich. Das Produkt muss sich in einwandfreiem Zustand befinden und den vorgegebenen Richtlinien entsprechen.

Die Garantie deckt nicht die folgenden Situationen ab:

• Nichtbeachten der Aufstell- und Bedienungsanleitung;
  • Reparatur durch nicht fachkundige Personen:
• Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
• Unsachgemäße Installation oder Inbetriebnahme;
• Mangelnde oder fehlerhafte Wartung;
• Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
• Schäden durch höhere Gewalt, Feuchtigkeit oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Brand oder Explosion
• Fehler, die sich aus dem normalen Verschleiß der Teile aufgrund der Verwendung ergeben.
• Der Garantieservice deckt 2 Jahre lang alle Herstellungsfehler Ihres Geräts ab, basierend auf den geltenden Gesetzen, mit Ausnahme von Verbrauchsteilen. Im Falle eines Missbrauchs verfällt die Garantie.

Wenn Sie zu irgendeinem Zeitpunkt ein Problem mit Ihrem Produkt feststellen oder Zweifel haben, können Sie unter [phone] Kontakt mit, japproducts aufnehmen.
