GLLH 2548 - Trituratore meccanico Gardenline - Manuale utente e istruzioni gratuiti

Marca	Gardenline
Modello	GLLH 2548
Tipo di prodotto	Trituratore meccanico (biocenosi)
Uso previsto	Triturazione di scarti verdi di alberi e siepi per uso privato
Dimensioni (L x P x H)	Non specificato, ma montato su telaio con ruote
Peso	28 kg
Alimentazione elettrica	230-240 V~, 50 Hz, presa con contatto di protezione
Potenza assorbita	2500 W (funzionamento intermittente S6-40%) / 2000 W (funzionamento continuo S1)
Grado di protezione	IP24
Velocità a vuoto del tamburo di taglio	40 min⁻¹
Diametro max ramo	40 mm
Capacità del sacco raccoglitore	Non specificato, visibile attraverso fessure laterali
Materiali da taglio	Scarti verdi morbidi (legno, siepi) – non scarti di cucina
Meccanismo di taglio	Tamburo di taglio con controtaglio regolabile
Funzione inversa	Sì, interruttore di direzione di rotazione per disintasare
Protezione motore	Interruttore motore con pulsante di riarmo (ritorno)
Interruttore di sicurezza	Sì, blocco del sacco raccoglitore
Arresto di emergenza	Interruttore rosso di arresto
Prolunga elettrica consigliata	Cavo H07RN-F, sezione min. 1,5 mm² (fino a 25 m) o 2,5 mm² (oltre 25 m)
Livello di pressione sonora (Lp)	83,8 dB(A) (incertezza 2,5 dB)
Livello di potenza sonora garantito (Lw)	92 dB(A)
Attrezzatura di sicurezza fornita	Cacciavite a croce, chiave a forchetta (10/13 mm)
Manutenzione regolare	Pulizia, controllo dei fissaggi, regolazione del controtaglio
Pezzi di ricambio disponibili	Sì, tramite www.isc-gmbh.info (modello GLLH 2548, rif. articolo 93588)
Garanzia	3 anni su presentazione dello scontrino e della carta di garanzia

Domande frequenti - GLLH 2548 Gardenline

Che tipo di rifiuti si possono triturare con il Gardenline GLLH 2548?

Il trituratore è progettato per scarti verdi di alberi e siepi (rami fino a 40 mm di diametro). Non triturare rifiuti di cucina, materiali morbidi come foglie umide in grandi quantità, o corpi estranei (pietre, metallo).

Come montare correttamente il trituratore prima del primo utilizzo?

Segui i passaggi del manuale: montare l'unità motore sul telaio, fissare le ruote con i coprimozzi, installare i piedi di appoggio, quindi far scorrere il sacco raccoglitore dalla parte anteriore bloccando l'interruttore di sicurezza verso l'alto.

Perché il motore non si avvia?

Verifica che il sacco raccoglitore sia ben posizionato e che l'interruttore di sicurezza sia bloccato in posizione alta. Assicurati che l'interruttore di direzione non sia in posizione centrale (0). Se l'interruttore motore è scattato, attendi 1 minuto e premi il pulsante di ritorno.

Come utilizzare l'interruttore di direzione di rotazione?

In funzionamento normale, posizionare l'interruttore su ▼. Se i rami si bloccano, spegnere il motore, passare alla posizione ▲ (retromarcia) e riaccendere brevemente per disintasare. Non commutare mai in retromarcia quando il motore è in funzione.

Che tipo di prolunga elettrica posso usare?

Usa un cavo di tipo H07RN-F con sezione di almeno 3×1,5 mm² per lunghezza ≤25 m, o 3×2,5 mm² per oltre 25 m. La presa deve avere contatto di protezione ed essere protetta da un interruttore differenziale da 30 mA.

Come regolare il controtaglio per una triturazione ottimale?

A motore acceso, ruotare la manopola di regolazione (sul lato destro) in senso orario fino a sentire una leggera resistenza, poi tornare indietro di mezzo giro. La distanza ideale è di circa 0,50 mm tra controtaglio e tamburo.

Cosa fare se il trituratore si intasa?

Spegnere il trituratore e scollegare la spina. Utilizzare uno spingitore di legno per rimuovere i detriti dall'imbuto o un gancio per il canale di espulsione. Attivare la funzione inversa (retromarcia) per aiutare a sbloccare, poi tornare in marcia avanti.

Come svuotare il sacco raccoglitore in sicurezza?

Fermare il motore con l'interruttore rosso. Spingere l'interruttore di sicurezza verso il basso per sbloccare il sacco, rimuoverlo dalla parte anteriore, svuotarlo, quindi rimetterlo in posizione bloccando l'interruttore verso l'alto.

Dove posso trovare pezzi di ricambio per il GLLH 2548?

I pezzi di ricambio sono disponibili sul sito www.isc-gmbh.info. Al momento dell'ordine, indicare il modello GLLH 2548, il numero articolo 93588 e il riferimento del pezzo.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre guanti, occhiali protettivi e protezione acustica. Tenere lontani bambini e animali. Non indossare indumenti larghi. Scollegare la spina prima di qualsiasi manutenzione o regolazione. Attendere il completo arresto delle lame prima di toccare il meccanismo.

MANUALE UTENTE GLLH 2548 Gardenline

I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo

Risque d'endommagement!

Risque d'endommagement!

Risque d'endommagement!

Panoramica prodotto 4

Utilizzo 5

Dotazione/parti dell'apparecchio 62

Codici QR 63

In generale 64

Leggere e conservare le istruzioni per l'uso....64

Descrizione pittogrammi....64

Sicurezza 66

Utilizzo conforme alla destinazione d'uso 66

Rischi residui....66

Note relative alla sicurezza 67

Prima messa in servizio....70

Controllare la cippatrice da giardino e la dotazione....70

Montare la cippatrice da giardino....70

Utilizzo 73

Stabilire il allacciamento alla rete 73

Accensione/spegnimento....74

Interruttore di sicurezza 74

Protezione del motore....74

Triturazione 75

Rimuovere il materiale inceppato 78

Svuotamento del contenitore di raccolta residui ....79

Pulizia, manutenzione e stoccaggio 80

Pulizia....81

Regolazione della controlama 81

Sostituire la lama di triturazione e la controlama....82

Stoccaggio....83

Ricambi e accessori 83

Dati tecnici 83

Rumore 84

Ricerca anomalie 84

Smaltimento 85

Smaltimento dell'imballaggio....85

Smaltimento della cippatrice da giardino 85

Dichiarazione di conformità....86

Scheda di garanzia 87

Condizioni di garanzia....90

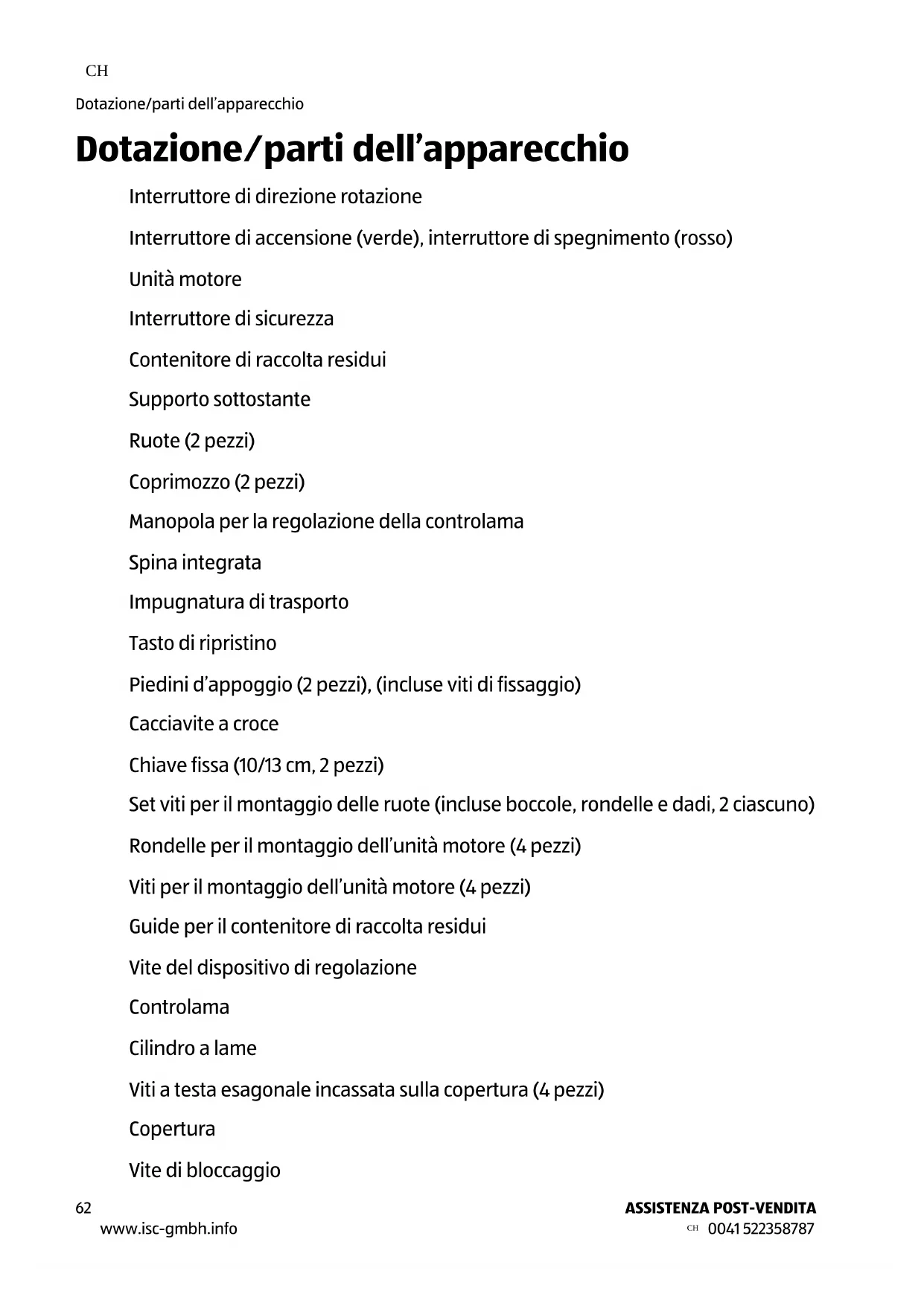

Dotazione/parti dell'apparecchio

Interruttore di direzione rotazione

Interruttore di accensione (verde), interruttore di spegnimento (rosso)

Unità motore

Interruttore di sicurezza

Contenitore di raccolta residui

Supporto sottostante

Ruote (2 pezzi)

Coprimozzo (2 pezzi)

Manopola per la regolazione della controlama

Spina integrata

Impugnatura di trasporto

Tasto di ripristino

Piedini d'appoggio (2 pezzi), (incluse viti di fissaggio)

Cacciavite a croce

Chiave fissa (10/13 cm, 2 pezzi)

Set viti per il montaggio delle ruote (incluse boccole, rondelle e dadi, 2 ciascuno)

Rondelle per il montaggio dell'unità motore (4 pezzi)

Viti per il montaggio dell'unità motore (4 pezzi)

Guide per il contenitore di raccolta residui

Vite del dispositivo di regolazione

Controlama

Cilindro a lame

Viti a testa esagonale incassata sulla copertura (4 pezzi)

Copertura

Vite di bloccaggio

Arrivare all'obiettivo in modo veloce e semplice grazie ai codici QR

Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate vedere comodamente un video-tutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicissimo al vostro obiettivo.

Cosa sono i codici QR?

I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un sito internet o dati di contatto.

Il vostro vantaggio: non si necessita più di dover digitare faticosamente indirizzi internet o dati di contatto!

Ecco come si fa

Per poter acquisire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet*.

Software che leggono i codici QR sono disponibili nello App Store del vostro smartphone e in genere sono gratuiti.

Provate ora

Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto Aldi.*

Il portale di assistenza Aldi

Tutte le suddette informazioni sono disponibili anche in internet nel portale di assistenza Aldi all'indirizzo www.aldi-service.ch.

* Eseguendo il lettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostro operatore mobile a seguito del collegamento ad internet.

In generale

Leggere e conservare le istruzioni per l'uso

Le presenti istruzioni per l'uso si riferiscono alla presente cippatrice da giardino. Contengono informazioni importanti relative alla sicurezza, all'utilizzo e alla cura.

Prima di mettere in funzione la cippatrice da giardino leggere attentamente le istruzioni per l'uso, in particolar modo le note relative alla sicurezza. Il mancato rispetto delle presenti istruzioni per l'uso può provocare ferimenti gravi o danni alla cippatrice da giardino.

Le istruzioni per l'uso si basano sulle normative e regole vigenti nell'Unione Europea. All'estero rispettare anche linee guida e normative nazionali.

Conservare le istruzioni per l'uso per utilizzi futuri. In caso di cessione della cippatrice da giardino a terzi, consegnare anche le istruzioni per l'uso.

Descrizione pittogrammi

Nelle istruzioni per l'uso, sulla cippatrice da giardino stessa o sull'imballaggio sono riportati i seguenti simboli e le seguenti parole d'avvertimento.

AVVERTIMENTO!

Questo simbolo/parola d'avvertimento indica un pericolo a rischio medio che, se non evitato, può avere come conseguenza la morte o un ferimento grave.

ATTENZIONE!

Questo simbolo/parola d'avvertimento/simbolo indica un pericolo a basso rischio che, se non evitato, può avere come conseguenza un ferimento lieve o medio.

AVVISO!

Questo simbolo/parola d'avvertimento indica la possibilità di danni.

Questo simbolo presenta utili informazioni aggiuntive sul montaggio o sull'utilizzo.

Dichiarazione di conformità (vedi capitolo “Dichiarazione di conformità”): I prodotti identificati con questo simbolo soddisfano tutte le norme comunitarie applicabili nello Spazio economico europeo.

Leggere le presenti istruzioni per l'uso e seguire le avvertenze e le istruzioni di sicurezza.

Pericolo – lame rotanti.

Non tenere mani e piedi nelle aperture quando la cippatrice da giardino è in funzione.

Tenere le persone non autorizzate e gli animali lontani dalla zona di pericolo.

Proteggere la cippatrice da giardino dall'umidità e non esporre alla pioggia.

Indossare protezione dell'udito.

Indossare degli occhiali di sicurezza.

Indossare idonei guanti di protezione.

Il contenitore di raccolta residui è bloccato, la cippatrice da giardino può essere attivata.

Il contenitore di raccolta residui non è bloccato, la cippatrice da giardino non può essere attivata.

- Posizione dell'interruttore di direzione rotazione: Le lame ruotano nella direzione di rotazione opposta al normale funzionamento.

- Posizione centrale dell'interruttore di direzione rotazione: Il motore non gira.

- Posizione dell'interruttore di direzione rotazione: Le lame ruotano nella direzione di rotazione del normale funzionamento.

Staccare la spina prima di intervenire sullo strumento di taglio!

Prima di effettuare qualsiasi regolazione, pulire la cippatrice da giardino o se il cavo si è impigliato o danneggiato, spegnere la cippatrice da giardino e staccare la spina.

Rotazione a destra: Ridurre la distanza dal cilindro a lame dalla controlama.

Rotazione a sinistra: Aumentare la distanza dal cilindro a lame dalla controlama.

Aspettare finché tutte le parti della macchina si fermano completamente prima di toccarle.

Sicurezza

Utilizzo conforme alla destinazione d'uso

La cippatrice da giardino è stata progettata esclusivamente per accorciare alberi e siepi. È destinata soltanto all'uso in ambito privato e non in ambito professionale.

Non utilizzare la cippatrice da giardino per materiali morbidi come scarti di cucina che possono intasare il meccanismo da taglio.

Utilizzare la cippatrice da giardino soltanto come descritto nelle presenti istruzioni per l'uso. Ogni altro utilizzo è da intendersi come non conforme alla destinazione d'uso e può provocare danni a cose se non addirittura a persone. La cippatrice da giardino non è un giocattolo per bambini.

Il produttore o rivenditore non si assume alcuna responsabilità per i danni dovuti all'uso non conforme alla destinazione o all'uso scorretto.

Rischi residui

Anche se si utilizza questa cippatrice da giardino per l'uso destinato, non è possibile escludere completamente ovvi rischi residui.

Possono verificarsi i seguenti pericoli derivanti dal tipo di costruzione della presente cippatrice da giardino:

• Pericolo di lesioni dovute a incastro nel canale di alimentazione;
• Lesioni da graffio, schiacciamento o taglio se si lavora senza guanti;
• Lesioni agli occhi per parti volanti o residui di taglio se gli occhiali di protezione sono usurati;

- Danni all'udito, se non si indossa idonea protezione dell'udito.

Diminuire il rischio residuo utilizzando la cippatrice da giardino con attenzione e come prescritto e seguendo tutte le istruzioni.

Note relative alla sicurezza

AVVERTIMENTO!

Pericolo di scosse elettriche!

La scorretta installazione elettrica o l'eccessiva tensione di rete possono provocare scosse.

• Collegare la cippatrice da giardino solo se la tensione di rete della presa di corrente corrisponde ai dati riportati sulla targhetta.
• Allacciare la cippatrice da giardino solo ad una presa di corrente accessibile, in modo da poter staccare subito la cippatrice da giardino dalla rete in caso di anomalie.
• Non usare la cippatrice da giardino se presenta danni visibili.
• Non aprire l'involucro, bensì far eseguire la riparazione da personale qualificato. Rivolgersi ad un'officina specializzata. In caso di riparazioni eseguite in proprio, allacciamento non corretto o errato utilizzo, si escludono responsabilità e diritti di garanzia.
• Per le riparazioni, utilizzare solo componenti che corrispondono alle specifiche originali dell'apparecchio. La cippatrice da giardino contiene parti elettriche e meccaniche che sono indispensabili protezioni da fonti di pericolo.
• Non utilizzare la cippatrice da giardino con un timer esterno o un sistema di controllo a distanza separato.
• Utilizzare la cippatrice da giardino solo con una presa di corrente con contatto di terra, protetta da almeno 16 A.
• La cippatrice da giardino deve essere alimentata attraverso un interruttore differenziale (FI) con una corrente operativa residua nominale non superiore a 30 mA.

• I cavi elettrici dovrebbero essere posizionati in modo che non possano cadere nella cippatrice da giardino.

• Prima di utilizzare la cippatrice da giardino, assicurarsi che il cavo di prolunga utilizzato non sia danneggiato. Non utilizzare cavi danneggiati.

• Se il cavo di prolunga utilizzato si è danneggiato durante l'uso, deve essere immediatamente scollegato dalla rete di alimentazione. Non toccare il cavo prima che sia scollegato dalla rete elettrica. Un cavo danneggiato può portare al contatto con parti elettriche sotto tensione e quindi a una scossa elettrica.
• Se si scollega il cavo di prolunga dalla rete elettrica, mai tirare la spina dalla presa di corrente afferrando il cavo di alimentazione, bensì afferrare sempre la spina.
• Tenere la cippatrice da giardino lontana da fuochi e superfici a temperature elevate.
• Non utilizzare la cippatrice da giardino in caso di pioggia, in zone umide o in cui sussiste il rischio di scosse elettriche per fulmini. Proteggere la cippatrice da giardino dall'umidità e dalla pioggia.
• Se la cippatrice da giardino non viene utilizzata, oppure se la si pulisce o se si verifica un malfunzionamento, spegnerla sempre e staccare la spina dalla presa di corrente.
• Non utilizzare la cippatrice da giardino se l'interruttore accensione/spegnimento non funziona correttamente.

AVVERTIMENTO!

Pericoli per bambini e persone con ridotte capacità fisiche, sensoriali o mentali (per esempio persone parzialmente disabili, persone anziane con ridotte capacità fisiche e mentali) o ridotta esperienza e conoscenza (per esempio bambini).

• Non permettere ai bambini di giocare con la cippatrice da giardino.
• La cippatrice da giardino può essere utilizzata esclusivamente da adulti.

• Non permettere a bambini e persone con ridotte capacità fisiche, sensoriali o mentali o con deficit di esperienza e conoscenza di utilizzare la cippatrice da giardino.

• Non lasciare mai incustodita la cippatrice da giardino mentre è in funzione.

• Evitare che i bambini giochino con la pellicola d'imballaggio. Potrebbero restarvi intrappolati e soffocare.
• Tenere i bambini lontani da piccole parti altrimenti possono ingoiarle e soffocare.
• Oltre alle istruzioni del presente manuale, devono essere considerate le norme generali di sicurezza e prevenzione degli infortuni del legislatore.

AVVERTIMENTO!

Pericolo di ferimento!

La cippatrice da giardino dispone di vari dispositivi di protezione per prevenire in modo sostanziale gli infortuni. Un utilizzo improprio della cippatrice da giardino può causare lesioni.

• Prima della messa in funzione, è necessario assemblare correttamente la cippatrice da giardino.
• Prima della messa in funzione della cippatrice da giardino controllare la tenuta di tutte le viti, i dadi, i bulloni e il materiale di fissaggio.
• Assicurarsi che tutte le coperture e il deflettore siano in posizione e in buone condizioni.
• Non disattivare mai i dispositivi di sicurezza.
• Sostituire le etichette danneggiate o illeggibili.

Rivolgersi all'indirizzo del servizio assistenza clienti del produttore indicato nella scheda di garanzia.

ATTENZIONE!

Pericolo di ferimento!

Un utilizzo non conforme può provocare gravi ferimenti.

- Lavorare solo in buone condizioni di luce o fornire un illuminazione artificiale adeguata.

Prima messa in servizio

Controllare la cippatrice da giardino e la dotazione

ATTENZIONE!

Pericolo di ferimento!

La cippatrice da giardino è pesante. Se la si solleva dalla confezione da soli, è possibile ferirsi.

- Si consiglia di sollevare la cippatrice da giardino in due dalla confezione.

1. Estrarre la cippatrice da giardino dall'imballaggio.
2. Controllare se la fornitura è completa (vedi figura A, B e C).
3. Controllare che la cippatrice da giardino o le parti singole non siano state danneggiate. Nel caso fosse danneggiata, non utilizzarla. Rivolgersi all'indirizzo del servizio assistenza clienti del produttore indicato nella scheda di garanzia.

Montare la cippatrice da giardino

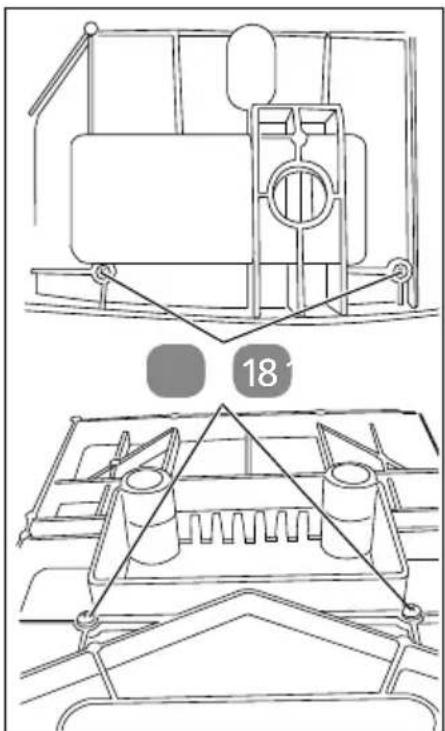

Montare l'unità motore

1. Posizionare l'unità motore 3 capovolto sul pavimento (vedi figura A).
2. Avvitare l'unità motore e il supporto sottostante 6 con il cacciavite a croce 14. Utilizzare per farlo rondelle 17 o viti 18 (vedi figura B).

Montare le ruote

7 16

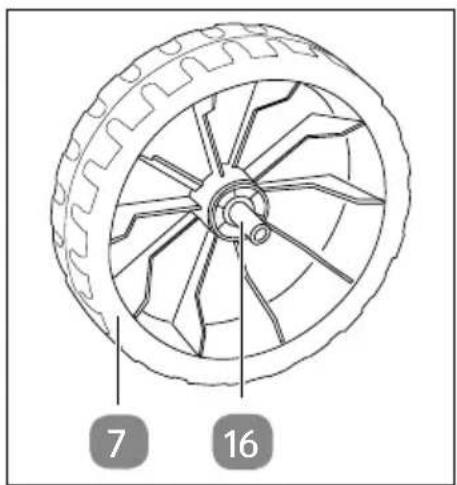

1. Rimuovere i coprimozzo 8 dalle ruote 7 (vedi figura A e B).

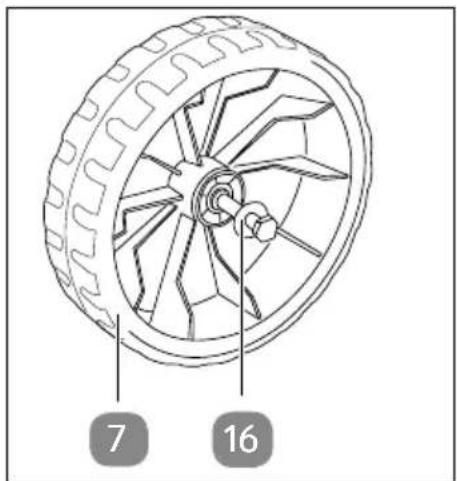

2. Infilare una boccola del set viti 16 nel foro di una ruota.

3. Inserire una vite del set viti 16 con la rondella del set viti dal lato della ruota attraverso la boccola.

7 16

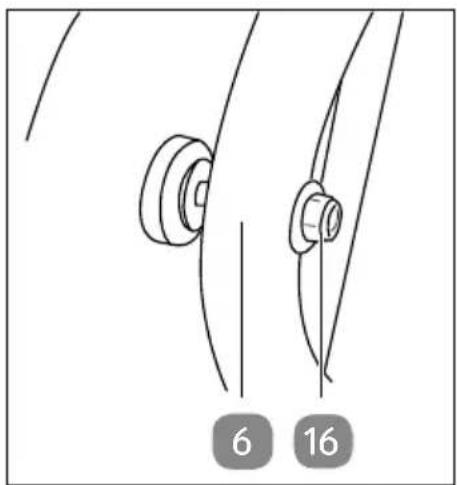

1. Avvitare le ruote al supporto sottostante 6. Posizionare una rondella del set viti 16 prima e dopo il supporto sottostante. Serrare i dadi auto-bloccanti del set viti con le chiavi fisse 15 in modo che le ruote possano girare facilmente.

1. Reinserire i coprimozzo 8 sulle ruote 7.

Montare piedini d'appoggio e contenitore di raccolta residui

13

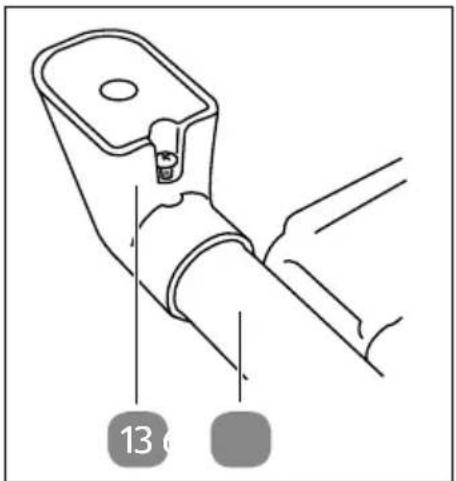

1. Montare i piedini d'appoggio 13 sul supporto sottostante 6. Per farlo, utilizzare un cacciavite a croce 14. Assicurarsi che le viti siano ben strette (vedi figura A e B).

5 19

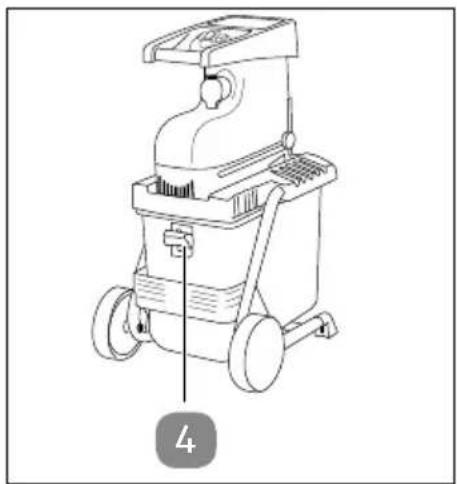

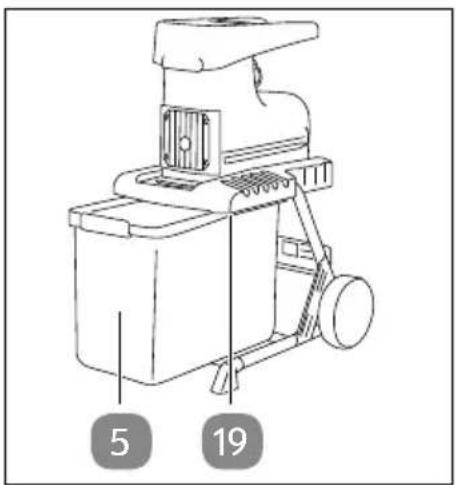

1. Avvitare il contenitore di raccolta residui 5 con l'interruttore di sicurezza 4 in avanti nella presa. Assicurarsi che il contenitore di raccolta residui scorra sopra le guide 19 (vedi figura C).

1. Bloccare il contenitore di raccolta residui pre- mendo l'interruttore di sicurezza 4 verso l'alto.

Utilizzo

Per i tempi di utilizzo, fare riferimento alle disposizioni di legge per le ordinanze di protezione dal rumore che possono essere localmente diverse.

Stabilire il allacciamento alla rete

AVVISO!

Rischio di sovraccarico!

Una sezione del cavo di collegamento troppo piccola potrebbe sovrac- caricare e portare a una potenza ridotta della cippatrice da giardino.

- Utilizzare solo cavi di collegamento che non più leggeri dei condotti in gomma H07RN-F secondo DIN 57282/VDE 0282 e con una sezione minima di 1,5 mm ^2 . I connettori devono avere contatti di protezione e il giunto dev'essere impermeabile. Il cavo di collegamento deve essere controllato regolarmente per verificare l'assenza di segni di danneggiamento o di invecchiamento. La cippatrice da giardino non deve essere utilizzata se lo stato del cavo di collegamento non è privo di danni.

- Un cavo di collegamento con una sezione troppo piccola provoca una significativa riduzione dell'efficienza della cippatrice da giardino. Per cavi con lunghezza fino a 25 m, è richiesta una sezione trasversale di almeno 3 × 1,5 mm², mentre con una lunghezza superiore a 25 m è richiesta una sezione trasversale di almeno 3 × 2,5 mm².

- Collegare il cavo di prolunga alla spina integrata ^10 della cippatrice da giardino e collegare la spina del cavo di prolunga a una presa di corrente installata a norma e con contatti di protezione.

Accensione/spegnimento

• Per accendere la cippatrice da giardino premere l'interruttore di accensione verde 2 "I" (vedi figura D).
• Per spegnere la cippatrice da giardino premere l'interruttore di spegnimento rosso 2 "O" (vedi figura D).

Interruttore di tensione zero

La cippatrice da giardino dispone di un interruttore di tensione zero. Questo impedisce il riavvio accidentale della cippatrice da giardino dopo un'interruzione di corrente.

- In caso d'interruzione di corrente, riaccendere la cippatrice da giardino, pre-mendo prima l'interruttore di spegnimento rosso 2 e quindi nuovamente l'interruttore di accensione verde 2 (vedi figura D).

Interruttore di sicurezza

Per funzionare, il contenitore di raccolta residui 5 deve essere in posizione e l'inter-ruttore di sicurezza 4 deve essere bloccato in posizione sollevata (vedi figura C).

Protezione del motore

Un sovraccarico (per es. blocco della lama) porta all'arresto della cippatrice da giardino dopo pochi secondi. Per proteggere il motore da danni, la protezione del motore spegne automaticamente l'alimentazione:

1. Attendere almeno 1 minuto.
2. Premere il tasto di ripristino 12 (vedi figura D).
3. Accendere la cippatrice da giardino con l'interruttore di accensione verde 2.

Se la lama è bloccata, rimuovere il materiale come descritto nel paragrafo “Rimuovere il materiale inceppato”.

Triturazione

Il materiale triturato viene schiacciato dal cilindro a lama e tagliuzzato, con un processo che favorisce il compostaggio.

⚠ AVVERTIMENTO!

Pericolo di ferimento!

Il materiale triturato dalla cippatrice da giardino mentre viene tirato può flettersi. Parte del materiale triturato o eventuali oggetti estranei nel materiale triturato possono essere scagliati e ferire l'utente o gli astanti.

• Prima di avviare la cippatrice da giardino, assicurarsi che la tramoggia sia vuota.
• Indossare protezioni acustiche e occhiali di sicurezza. Indos-sarli per l'intera durata di utilizzo della cippatrice da giardino.
• Indossare durante l'uso della cippatrice da giardino sempre scarpe robuste e pantaloni lunghi. Non utilizzare la cippatrice da giardino a piedi scalzi o con sandali.
• Non accendere mai la cippatrice da giardino in presenza di molte persone nelle vicinanze. L'operatore è responsabile verso terzi nella zona operativa della cippatrice da giardino.
• Non utilizzare la cippatrice da giardino in una zona pavimentata con ghiaia perché potrebbe causare gravi lesioni per materiale scagliato.
• Prima di avviare la cippatrice da giardino, tenersi sempre fuori dalla zona di scarico.
• Al momento dell'inserimento del materiale assicurarsi che non siano presenti metalli, pietre, bottiglie, lattine o altri corpi estranei.

• Se si caricano corpi estranei nello strumento di taglio o la cippatrice da giardino produce rumori insoliti o vibra in modo anomalo, spegnere immediatamente il motore e lasciar spegnere la cippatrice da giardino. Scollegare la spina ed effettuare le seguenti operazioni:

• Verificare che la cippatrice da giardino non sia danneggiata.

• Controllare la tenuta delle parti e stringere se necessario.
• Lasciar sostituire o riparare le parti danneggiate; queste devono essere di qualità equivalente alle parti danneggiate.
• Utilizzare la cippatrice da giardino solo all'aperto (non vicino a un muro o un oggetto rigido) e su una superficie piana e rigida.
• Non accumulare il materiale trattato all'interno della zona di scarico; questo potrebbe impedire la corretta espulsione e portare il ritorno del materiale attraverso la tramoggia.
• Spegnere il motore non appena si lascia il posto di lavoro e scollegare la spina.

ATTENZIONE!

Pericolo di ferimento!

Nella cippatrice da giardino è presente un cilindro a lama rotante che potrebbe causare lesioni.

• Verificare che la cippatrice da giardino sia bloccata corretta- mente prima di accendere il motore (tramoggia ed espulsore).
• Durante le attività, la cippatrice da giardino deve trovarsi su una superficie fissa e piana e allo stesso livello dell'operatore.
• Se la cippatrice da giardino dev'essere sollevata per il trasporto, spegnere il motore e attendere che lo strumento si arresti.

- Non trasportare la cippatrice da giardino con il motore acceso.

- Tenere sempre mani e piedi lontani dal dispositivo di taglio, soprattutto se il motore è acceso.

- Non indossare abiti lunghi o vestiti con lacci sospesi o corde.

- Mantenere la testa e il corpo a distanza dalla apertura di alimentazione.

- Le mani, le altre parti del corpo e gli indumenti non possono essere avvicinati alla camera di riempimento, al canale di scarico o alle parti in movimento.

• Non inclinare la cippatrice da giardino con il motore acceso.

• Evitare un'esecuzione incontrollata:

• Scollegare la spina quando non è in uso.

• Prima di inserire la spina, la cippatrice da giardino dev'essere spenta.
• Spegnere la cippatrice da giardino prima di scollegare la spina.

- Prestare sempre attenzione all'equilibrio e a una salda posizione. Non allungarsi. Durante l'inserimento di materiale non alzarsi più della cippatrice da giardino.

AVVISO!

Pericolo di danneggiamento!

Il surriscaldamento della cippatrice da giardino può causare danni.

• Assicurarsi che le fessure d'aerazione non siano coperte.
• Assicurarsi che il motore sia è privo di rifiuti e altri residui per mantenere il motore protetto da danni o possibili incendi.
• Non tritare nessun ramo dal diametro maggiore di 40 mm.
• Non modificare l'impostazione del motore; la velocità controlla la velocità massima di funzionamento sicura e protegge il motore e tutte le parti rotanti da danni dovuti a velocità eccessiva. In caso di problemi rivolgersi al servizio assistenza clienti.

- Controllare i residui tritati prima di iniziare il lavoro. Rimuovere eventuali corpi estranei.

- Inserire il materiali da tritare nell'altra parte della tramoggia. Notare quanto segue:

• I residui tritati vengono raccolti automaticamente. Inserire solo i residui tritati che non intasano la tramoggia. Non tritare direttamente i rifiuti (ad esempio scarti di cucina), ma preparare un compost.
• Tritare residui molto ramificati e contenenti foglie completamente prima di aggiungere nuovi residui.
• Assicurarsi che l'apertura di espulsione non sia ostruita da materiale triturato – pericolo di riflusso.
• Evitare la continua introduzione di materiale pesante o grossi rami. Questo può portare al blocco della lama.

Rimuovere il materiale inceppato

ATTENZIONE!

Pericolo di ferimento!

Nella cippatrice da giardino è presente un cilindro a lama rotante che potrebbe provocare ferite.

• In caso di intasamento all'ingresso o allo scarico della macchina, spegnere il motore e scollegare la spina prima di rimuovere i residui di materiale dall'apertura di alimentazione o dal canale di uscita.
• Non infilare mai le mani all'interno, anche se la cippatrice da giardino è ferma, per rimuovere il materiale inceppato.

AVVISO!

Pericolo di danneggiamento!

Se l'interruttore direzione rotazione viene premuto a motore acceso, la cippatrice da giardino potrebbe essere danneggiata.

- Premere l'interruttore di direzione rotazione solo quando la cippatrice da giardino è spenta.

L'interruttore di direzione rotazione 1 è necessario quando i residui tritati bloccano la lama.

Durante il funzionamento normale, l'interruttore di direzione rotazione si trova in posizione ↓.

Per liberare il materiale inceppato, la lama deve ruotare all'opposto:

1. Spegnere la cippatrice da giardino con l'interruttore di spegnimento rosso (vedi figura D).
2. Utilizzare uno spintore (in legno) per rimuovere oggetti bloccati dall'apertura della tramoggia o un gancio per rimuovere oggetti bloccati dall'apertura di espulsione.
3. Portare l'interruttore di direzione rotazione in posizione ↑.
4. Tenere premuto l'interruttore di accensione verde 2 : La l'ama ruota nel senso di rotazione opposto.

Una volta che l'interruttore di accensione viene rilasciato, la cippatrice da giardino si arresta automaticamente.

Nella posizione centrale dell'interruttore di direzione rotazione, il motore non si avvia.

1. Attendere fino a quando la cippatrice da giardino si ferma e riportare l'interruttore di direzione rotazione in posizione ↓.

2. Accendere la cippatrice da giardino con l'interruttore di accensione verde.

3. Ripetere i passi dal 1 al 6

- fino a quando il materiale inceppato viene tritato, e non è più bloccato. Quindi spegnere la cippatrice da giardino e attendere fino a quando si è completa-mente arrestata.

oppure

- fino a quando il materiale inceppato può essere rimosso con l'aiuto di uno spintore (in legno) o un gancio.

Spegnere la cippatrice da giardino, scollegare la spina e attendere fino a quando si è completamente arrestata.

Non cercare mai di rimuovere il materiale inceppato dalla cippatrice da giardino con le mani. Sussiste il pericolo di gravi lesioni.

Svuotamento del contenitore di raccolta residui

Il livello di riempimento del contenitore di raccolta residui 5 è visibile dalle fessure laterali sulla copertura. Svuotare il contenitore di raccolta residui in tempo per evitare un eccessivo riempimento.

ATTENZIONE!

Pericolo di ferimento!

Nella cippatrice da giardino è presente un cilindro a lama rotante che potrebbe causare lesioni.

- Spegnere la cippatrice da giardino prima di collegare e rimuovere il contenitore di raccolta residui.

Per svuotarlo procedere come segue:

1. Spegnere la cippatrice da giardino con l'interruttore di spegnimento rosso 2.
2. Per sbloccare il contenitore di raccolta residui 5, far scorrere l'interruttore di sicurezza 4 verso il basso.
3. Tirare il contenitore di raccolta residui verso la parte anteriore.
4. Svuotare il contenitore di raccolta residui.
5. Montare il contenitore di raccolta residui come descritto nel paragrafo “Montare piedini d’appoggio e contenitore di raccolta residui”.

Pulizia, manutenzione e stoccaggio

AVVERTIMENTO!

Pericolo di scosse elettriche!

La penetrazione di acqua può provocare scosse.

- Non spruzzare la cippatrice da giardino con acqua.

- Evitare assolutamente la penetrazione di acqua nella cippatrice da giardino.

AVVERTIMENTO!

Pericolo di ferimento!

Anche dopo aver spento il motore, lo strumento di taglio rimane ancora in funzione:

- Durante la manutenzione dello strumento di taglio, considerare che questo può essere sempre in funzione tramite il meccanismo di avvio, anche se il motore non è in funzione con il blocco della copertura.

- Se la cippatrice da giardino viene spenta per la manutenzione, la conservazione o la sostituzione di un accessorio, assicurarsi che l'alimentazione sia spenta e la spina sia scollegata. Assicurarsi che tutte le parti in movimento si siano fermate e se c'è una chiave, che questa sia rimossa. Lasciar raffreddare la cippatrice da giardino prima di interventi di manutenzione, regolazione ecc.

ATTENZIONE!

Pericolo di scottature!

La cippatrice da giardino si scalda durante il funzionamento. In tal caso ci si potrebbero provocare ustioni.

- Prima di pulire o effettuare la manutenzione la cippatrice da giardino, attendere sempre che si sia completamente raffreddata!

Pulizia

Pulire la cippatrice da giardino regolarmente. Questo assicurerà funzionalità e una lunga durata utile.

AVVISO!

Pericolo di danneggiamento!

Il maneggio improprio può danneggiare la cippatrice da giardino.

- Non utilizzare detergenti aggressivi, spazzolini con setole metalliche o di nylon, e nemmeno utensili appuntiti o metallici quali coltelli, raschietti rigidi e simili. Essi potrebbero danneggiare le superfici.

1. Mantenere le fessure d'aerazione pulite durante il lavoro.
2. Pulire il corpo in plastica e le parti in plastica con un detergente delicato e un panno umido.
3. Controllare regolarmente la tenuta delle viti di fissaggio del supporto sottostante.

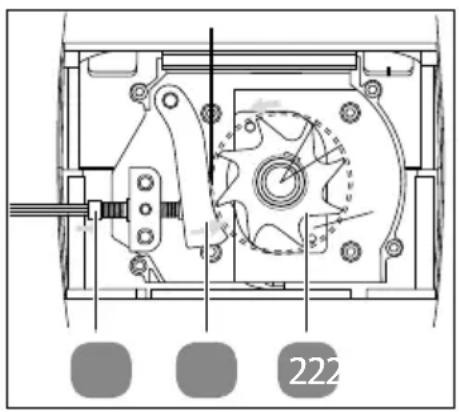

Regolazione della controlama

La controlama 21 e il cilindro a lama 22 sono regolati in modo ottimale in fabbrica. Solo in caso di usura, è necessaria una regolazione della controlama a motore acceso. Per un funzionamento ottimale, è necessario che la distanza tra la controlama e il cilindro a lama sia di circa 0,50 mm.

Sul lato destro dell'alloggiamento plastica si trova una manopola 9 per regolare la controlama.

1. Premere l'interruttore di accensione verde 2 in posizione "I" per accendere la cippatrice da giardino (vedi figura D).
2. Ruotare la manopola 9 in senso orario in modo che la vite 20 si muova in basso sul cilindro a lama.
3. Girare ulteriormente fino a sentire una leggera resistenza quindi girare la mano-pola di mezzo giro.
   Se il cilindro a lama entra a contatto con la controlama, questo viene tagliuzzato e piccoli trucioli di metallo possono cadere dalla finestra di espulsione. Questo non è un guasto, ma può essere regolato solo nella misura necessaria, altrimenti la controlama si consuma prematuramente.
4. Dopo questa regolazione, controllare se la lama taglia come desiderato.

Sostituire la lama di triturazione e la controlama

1. Spegnere la cippatrice da giardino con l'interruttore di spegnimento rosso 2.
2. Sfilare la spina dalla presa.
3. Sbloccare e rimuovere il contenitore di raccolta residui 5 come descritto nel paragrafo "Svuotamento del contenitore di raccolta residui".
4. Allentare la manopola 9 di circa 5 giri.

1. Allentare completamente le quattro viti a testa esagonale incassata 23. Le viti a testa esagonale incassata possono essere solo allentate, ma non rimosse.

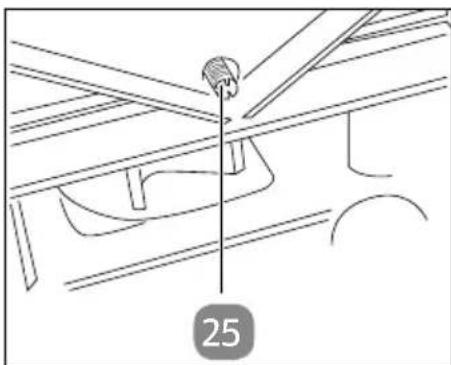

1. Allentare la vite di bloccaggio 25 sul lato inferiore della cippatrice da giardino fino all'arresto. La vite di bloccaggio può essere solo allentata ma non rimossa.
2. Rimuovere la copertura 24.

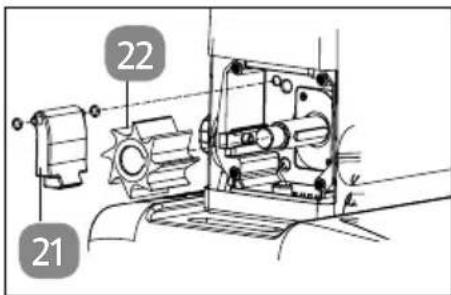

21 22

1. Rimuovere la controlama 21 e il cilindro a lama 22 e controllarli.

2. Le parti usurate o danneggiate devono essere sostituite. Utilizzare solo le parti appropriate del produttore (vedi "Ricambi e accessori").

3. Per il montaggio procedere in ordine inverso. Assicurarsi che il cilindro a lame sia orientato correttamente (osservare la curvatura dei denti della lama). Controllare che le viti siano inserite nella posizione corretta.

4. Riposizionare la controlama (vedi "Regolazione della controlama").

Stoccaggio

1. Se non si utilizza la cippatrice da giardino, proteggerla dalla corrosione con olio ecologico.
2. Conservare la cippatrice da giardino in un luogo asciutto.
3. Conservare la cippatrice da giardino fuori dalla portata dei bambini.

Ricambi e accessori

I pezzi di ricambio e gli accessori adeguati per la cippatrice da giardino possono essere ordinati via Internet: www.isc-gmbh.info.

Qui è possibile trovare prezzi e informazioni aggiornate. Per ordinare i ricambi occorrono le seguenti informazioni:

• Modello: GLLH 2548
• Numero articolo (Einhell): 3430617
  • N. id.: 11016
• Numero dei ricambi necessari

Dati tecnici

Modello: GLLH 2548

Numero articolo: 93588

Tensione nominale: 230 V-240 V\~ / 50 Hz

Potenza di ricezione: 2500 Watt (S6-40 %); 2000 W (S1)

Grado di protezione: IP24

Numero di giri della marcia a vuoto del cilindro a lame: 40 min ^-1

Diametro del ramo:

max. 40 mm

Peso: 28 kg

La modalità di funzionamento S1 (100 %) denota un funzionamento continuo.

La modalità di funzionamento S6 (40 %) denota un profilo di carico, che accetta un carico min. di 4 min. e un periodo di inattività di 6 min. Max. a seconda della natura del materiale da triturare.

All'avvio di tali apparecchiature può verificarsi una caduta di tensione momentanea, specialmente in caso di rete di scarsa qualità. Questi sbalzi possono influenzare altri dispositivi (ad esempio sfarfallio di una lampada). Per un'impedenza di rete

Z_max < 0,342 Ohm, non ci si aspetta tali disturbi (contattare la società dell'energia elettrica locale per ulteriori informazioni).

Rumore

La determinazione dei valori di emissione di rumore è stata effettuata secondo la norma EN 50434, Appendice FF e 2000/14/CE, modificata dalla 2005/88/CE.

Livello di pressione sonora misurato L _p : 83,8 dB (A)

Incertezza K_p : 2,5 dB (A)

Livello di potenza sonora misurato L_w : 91,52 dB (A)

Incertezza K_w : 0,38 dB (A)

Livello di potenza sonora garantito L_w : 92 dB (A)

Ricerca anomalie

Malfunzionamento Possibili cause Rimedio
Il motore non gira. Collegamento alla rete sbagliato.		Lasciar controllare il fusibile di rete o il collegamento di alimentazione da un professionista.
		Interruzione di corrente.
		La protezione del motore è scattata.
		L'interruttore di sicurezza non ha alcun contatto.
		L'interruttore di direzione rotazione si trova in posizione centrale.
Il materiale da triturare non si inserisce.	La lama di triturazione funziona all'indietro.	Commutare la direzione di rotazione.
	Materiale inceppato nella tramoggia.	Commutare la direzione di rotazione e rimuovere il materiale dalla tramoggia. Reintrodurre i rami spessi in modo che la lama non si incastrì immediatamente nelle tacche pretagliate.
	La lama di triturazione si è bloccata.	Commutare la direzione di rotazione. La lama è priva di materiale inceppato.
Il materiale da tritura-re non viene tagliato correttamente.	La controlama è regolata in modo errato.	Regolare la controlama.

Smaltimento

Smaltimento dell'imballaggio

Smaltire l'imballaggio differenziandolo. Conferire il cartone e la scatola alla raccolta di carta straccia, avviare la pellicola al recupero dei materiali riciclabili.

Smaltimento della cippatrice da giardino

(Applicabile nell'Unione Europea e in altri paesi europei con sistemi di raccolta differenziata.)

Non smaltire gli apparecchi dismessi nei rifiuti domestici!

Se un giorno la cippatrice da giardino non dovesse essere più utilizzabile, ogni consumatore è obbligato per legge, a smaltire gli apparecchi dismessi non più utilizzati, separatamente dai rifiuti domestici per esempio presso un centro di raccolta comunale/di quartiere. Così è sicuro che gli apparecchi dismessi vengono correttamente smaltiti e per evitare ripercussioni negative sull'ambiente. Per questo motivo gli apparecchi elettrici sono contrassegnati con il simbolo cui sopra.

Dichiarazione di conformità

A pagamento secondo tariffa rete fissa della propria compa- gnia telefonica.

3

JAHRE GARANTIE ANS GARANTIE ANNI GARANZIA

Garantiebedingungen

Condizioni di garanzia

Gentile cliente,

il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'acquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!

Il 95 % circa dei reclami sono purtroppo da ricondursi a errori di utilizzo e potrebbero pertanto essere evitati senza problemi: basta contattare telefonicamente, per e-mail o per fax l'apposito servizio di assistenza.

Desideriamo quindi invitarla a rivolgersi alla hotline da noi messa a diposizione prima di restituire l'apparecchio ovvero riportarlo al negozio dove è stato acquistato. In questo modo potremo aiutarla evitandole di rivolger si altrove.

Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli conformi.

Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici ecc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.

L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.

ALDI SUISSE

Vertrieben durch: | Commercialisé par: | Commercializzato da:

EINHELL GERMANY AG

WIESENWEG 22

94405 LANDAU A. D. ISAR

GERMANY

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA

www.einhell.com0041 522358787

Modell/Type/Modello: GLLH 2548
