GLSP 1007 - Pompa dell'acqua Gardenline - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo GLSP 1007 Gardenline in formato PDF.
| Tipo di prodotto | Pompa acqua sommergibile |
| Marca | Gardenline |
| Modello | GLSP 1007 |
| Potenza assorbita | 1000 W |
| Tensione di alimentazione | 230 V ~ 50 Hz |
| Portata massima | 20 000 l/h |
| Altezza di mandata massima | 8 m |
| Profondità di immersione massima | 5 m |
| Temperatura massima dell'acqua | 35°C |
| Raccordo tubo | G 1 1/2" IG (ca. 47,8 mm) |
| Dimensione massima dei corpi estranei | 20 mm |
| Peso | 7,15 kg |
| Grado di protezione | IPX8 |
| Categoria di protezione | I |
| Tipo di interruttore | Interruttore a galleggiante regolabile |
| Utilizzo consigliato | Giardino, cantina, drenaggio, irrigazione |
| Protezione elettrica consigliata | Interruttore differenziale con corrente di guasto ≤ 30 mA |
| Manutenzione | Pulizia regolare, controllo del galleggiante ogni 3 mesi |
| Garanzia | 3 anni |
| Stoccaggio | Luogo buio, asciutto, al riparo dal gelo (5-30°C) |
Domande frequenti - GLSP 1007 Gardenline
Domande degli utenti su GLSP 1007 Gardenline
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa dell'acqua in formato PDF gratuitamente! Trova il tuo manuale GLSP 1007 - Gardenline e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GLSP 1007 del marchio Gardenline.
MANUALE UTENTE GLSP 1007 Gardenline
36 Avvertenze di sicurezza
38 Elementi forniti
39 Descrizione dell'apparecchio
40 Uso
41 Prima della messa in esercizio
44 Funzionamento
45 Informazioni
50 Garanzia

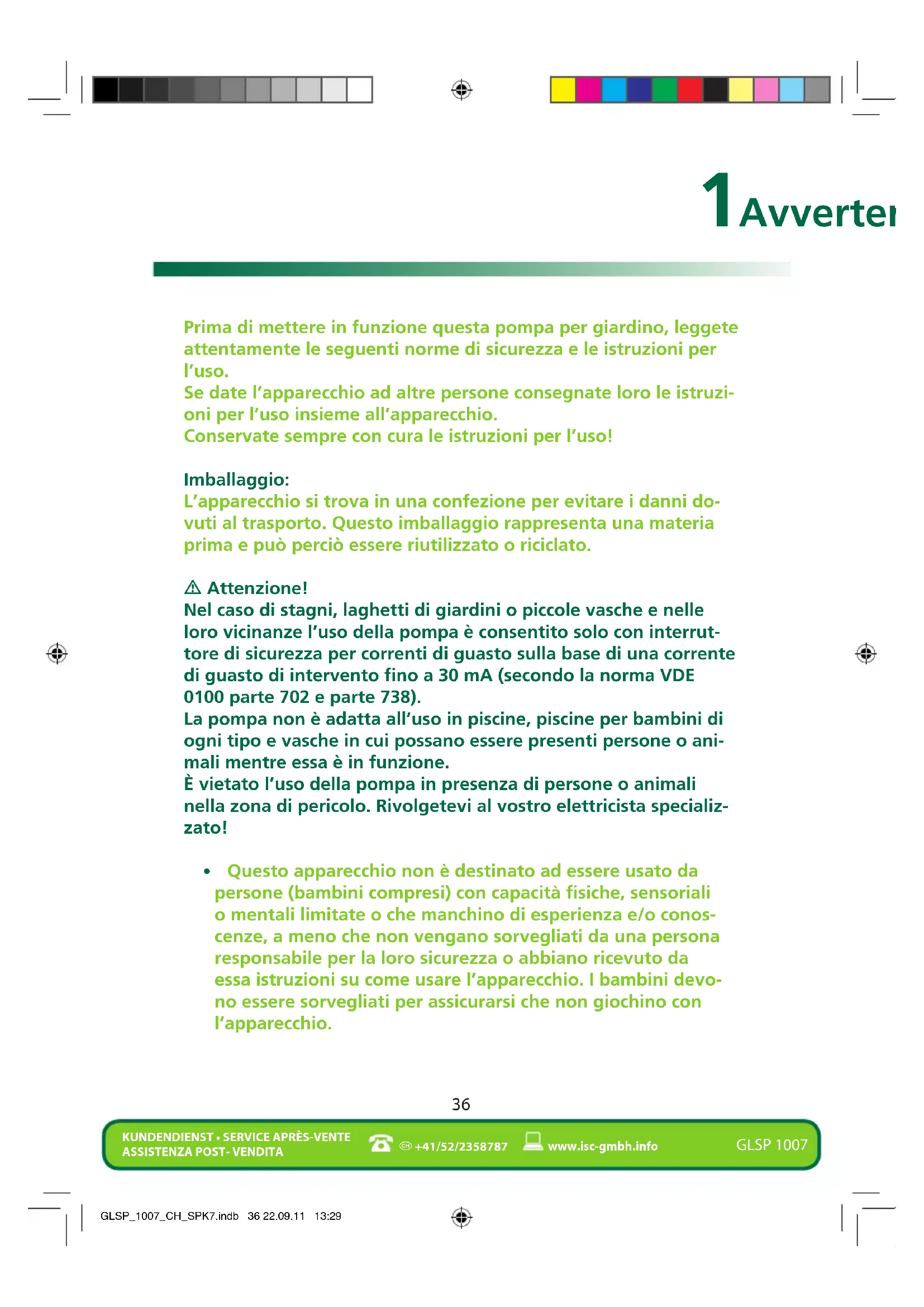

1 Avverteri
Prima di mettere in funzione questa pompa per giardino, leggete attentamente le seguenti norme di sicurezza e le istruzioni per l'uso.
Se date l'apparecchio ad altre persone consegnate loro le istruzioni per l'uso insieme all'apparecchio.
Conservate sempre con cura le istruzioni per l'uso!
Imballaggio:
L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere riutilizzato o riciclato.
Attenzione!
Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l'uso della pompa è consentito solo con interrut- tore di sicurezza per correnti di guasto sulla base di una corrente di guasto di intervento fino a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738).
La pompa non è adatta all'uso in piscine, piscine per bambini di ogni tipo e vasche in cui possano essere presenti persone o animali mentre essa è in funzione.
È vietato l'uso della pompa in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!
- Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
- L'allacciamento elettrico avviene ad una presa con contatto di terra con una tensione di rete di 230 V \~ 50 Hz. Dispositivo di protezione di almeno 6 Ampere.
- Prima di mettere in funzione la vostra nuova pompa sommersa a motore, fate controllare da un esperto se, il collegamento a terra, la messa a terra del neutro, l'interruttore di sicurezza per correnti di guasto corrispondano alle norme di sicurezza dell'ente fornitore dell'energia elettrica e funzionino perfettamente.
- I collegamenti elettrici ad innesto devono essere protetti dall'umidità.
- Se sussiste il pericolo che l'acqua tracimi, predisporre i collegamenti ad innesto in luogo non raggiungibile dall'acqua.
- Evitare in ogni caso il trasporto di liquidi aggressivi o di sostanze abrasive (con effetto smerigliante).
- Proteggere dal gelo la pompa sommersa.
- Proteggere la pompa dal funzionamento a secco.
- Tenere la pompa lontano dalla portata dei bambini.
- La fuoriuscita di olio lubrificante/altri lubrificanti può comportare una contaminazione dell'acqua.
2 Elementi
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
- Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

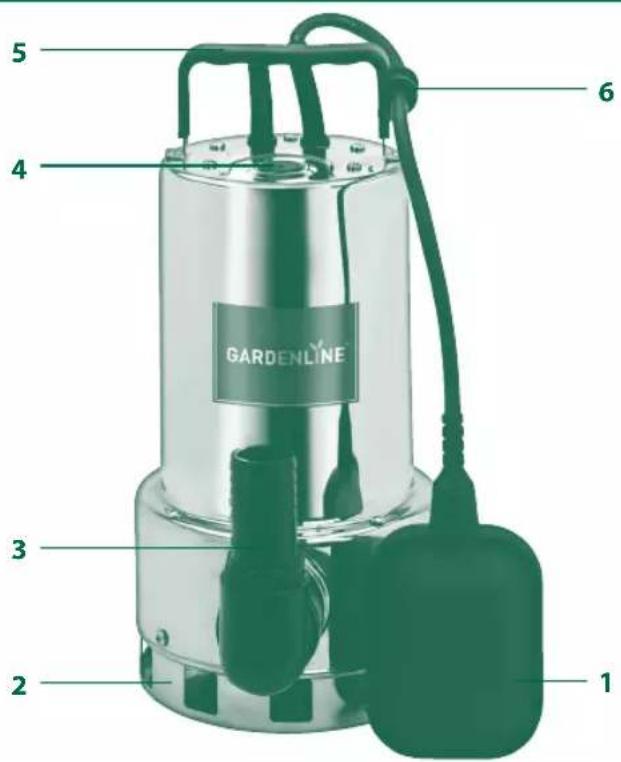

3 Descrizio
- Interruttore a galleggiante
- Griglia di aspirazione
- Collegamento universale
- Sfiato
- Maniglia di trasporto
- Supporto cavo
1
Può comunque venire utilizzata in tutti quei casi in cui si tratti di pompare l'acqua nell'abitazione, in giardino, in agricoltura, negli impianti sanitari ed in molti altri casi ancora.
ATTENZIONE!
La pompa non deve essere usata in caso di piscine!
La pompa da voi acquistata è destinata al trasporto di acqua con una temperatura massima di 35°C. Questa pompa non deve venire usata per altri liquidi, in particolare non per combustibili per motori, detergenti ed altri prodotti chimici!
L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
5Prima del

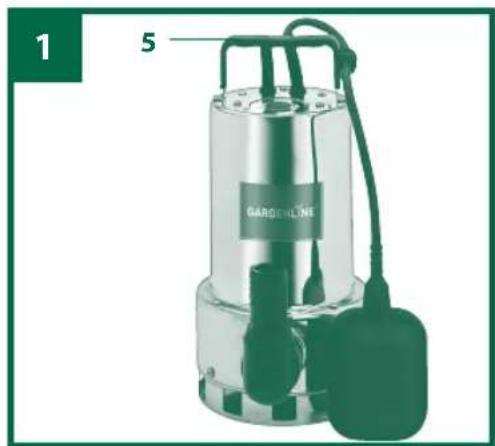

L'installazione (vedi Fig. 1+2)
L'installazione della pompa sommersa a motore avviene o
• in modo fisso con tubature
rigide
• in modo fisso, ma con tubi di gomma flessibili
Nell'installazione tenere presente che la pompa non può mai venir montata semplicemente appesa alla tubazione di mandata o al cavo della corrente. La pompa sommersa a motore deve venir rispettivamente appesa al gancio apposito o appoggiata sul fondo del pozzetto. Per garantire un funzionamento perfetto della pompa, il fondo del pozzetto deve essere sempre libero dal fango o da altre impurità.
Se il livello dell'acqua è troppo basso, il fango che si trova nel pozzetto può seccarsi rapidamente e impedire alla pompa di mettersi in moto. È perciò necessario controllare regolarmente la pompa sommersa a motore (eseguire delle prove di messa in moto).
L'interruttore a galleggiante è così regolato da permettere un'immediata messa in esercizio della pompa.
Il pozzetto della pompa deve avere almeno le dimensioni di 40 x 40 x 50 cm in modo tale che l'interruttore a galleggiante possa muoversi liberamente. Anschluss der Druckleitung
Il collegamento alla rete
La pompa da voi acquistata è già dotata di una spina con contatto di terra ed è concepita per essere collegata ad una presa con contatto di terra con 230 V \~ 50 Hz.
Accertatevi che la presa abbia un dispositivo di protezione sufficiente (almeno 6 A) e sia perfettamente in ordine. La pompa è pronta per funzionare non appena la spina della pompa è inserita nella presa.
Avvertenza!
Se il cavo di alimentazione o la spina vengono danneggiati per cause esterne, il cavo non deve venir riparato, ma deve venir sostituito con uno nuovo.
Attenzione!
Questa operazione deve venir eseguita da un elettricista o dal servizio clienti della ISC GmbH.

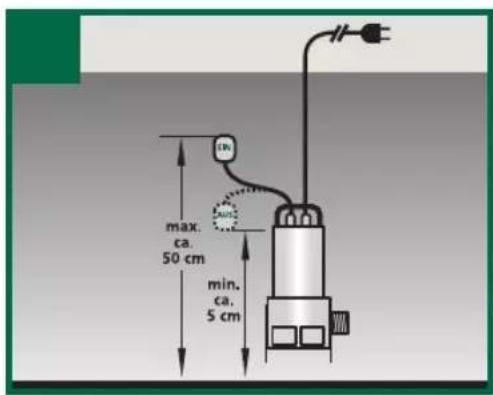

Regolazione del punto di attivazione/disattivazione
(vedi Fig. 3+4)
Il punto di attivazione/disattivazione dell'interruttore a galleggiante può essere regolato spostando il cavo nel suo supporto.
Prima della messa in funzione controllare i seguenti punti:
• collocare l'interruttore galleggiante di modo che, sia l'altezza punto di commutazione EIN (acceso), che l'altezza punto di commutazione AUS (spento) venga raggiunta con poca forza. Verificare ciò ponendo la pompa in un recipiente pieno d'acqua, alzare cautamente con la mano l'interruttore galleggiante e farlo poi di nuovo scendere. La pompa di si deve rispettivamente accendere o spegnere.

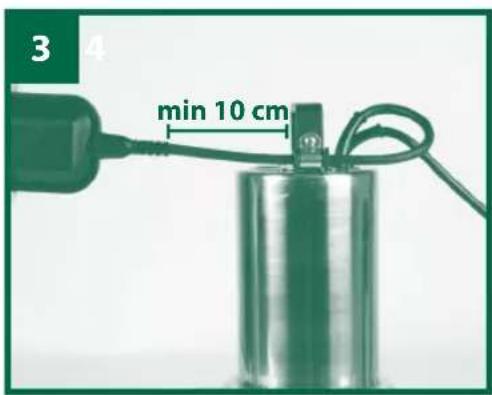

- Fate attenzione che la distanza fra testa dell'interruttore galleggiante e sede per galleggiante a tacche per galleggiante, in cui si trova, non sia troppo piccola. Perché, una distanza troppo piccola non può garantirne il perfetto funzionamento.
- Regolando l'interruttore galleggiante, fate attenzione che l'interruttore galleggiante stesso non tocchi il fondo prima che la pompa si spegni.
Attenzione: pericolo di corsa a secco!
- controllate che la pompa sia appoggiata sul fondo del pozzetto
- controllate che la tubazione di mandata sia stata applicata in modo esatto
- accertatevi che l'allacciamento elettrico sia di 230 V \~ 50 Hz
• controllate che la presa di corrente sia in ordine - accertatevi che l'umidità o l'acqua non possano penetrare nel collegamento alla rete
• evitate che la pompa funzioni a secco.
Avvertenza!

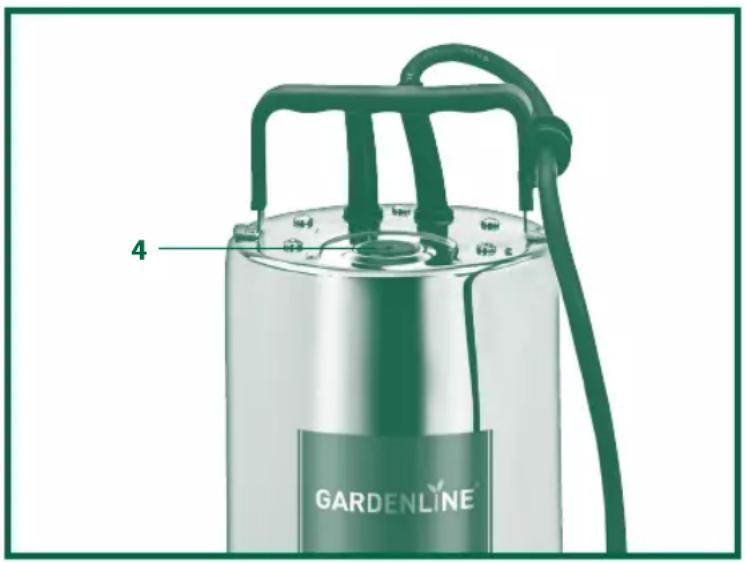

Sulla parte superiore della pompa è situata un'apertura di sfiato (vedi Fig., Pos. 4) da cui può fuoriuscire acqua durante l'esercizio!
Sostituzione del cavo di alimentazione
Se il cavo di alimentazione di questo apparecchio viene dann-eggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.
Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

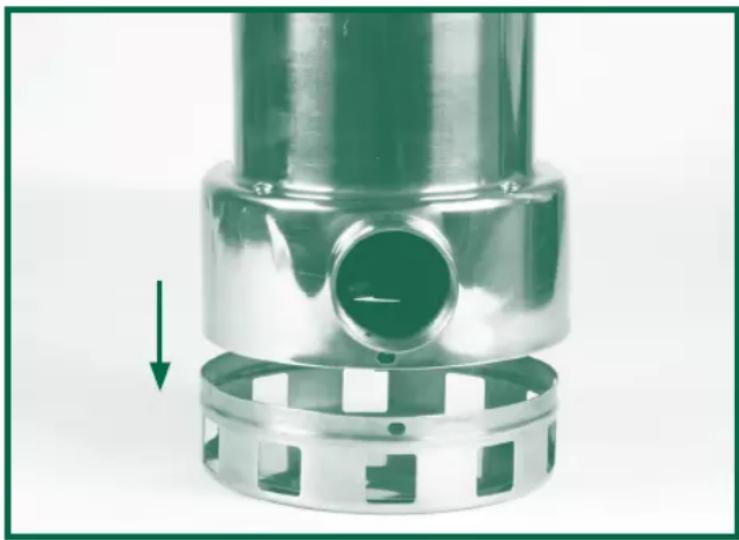

Pulizia della ruota a pale (vedi Fig.)
In caso di depositi eccessivi nella carcassa della pompa si deve smontare la parte inferiore della pompa nel modo seguente:
- Togliete le viti di fissaggio ai lati della griglia di aspirazione.
- Staccate la gabbia di aspirazione dalla carcassa della pompa
- Pulite la ruota a pale con acqua pulita
Attenzione!
Non appoggiare la pompa sulla ruota a pale e non usarla come supporto!
- Il montaggio avviene nell'ordine inverso
La pompa sommersa a motore è un prodotto di qualità sperimentata, non richiede manutenzione ed è stata soggetta a severi controlli finali. Per poterla usare a lungo e senza interruzioni consigliamo comunque di usarla con cura e di eseguire dei controlli regolari.
Attenzione! Importante!
- Togliere la spina dalla presa di alimentazione prima di ogni lavoro di manutenzione.
- Se l'impiego della pompa è mobile, essa deve sempre venir lavata con acqua pulita dopo l'uso.
- Se la pompa viene installata in un luogo fisso, si consiglia di controllare ogni 3 mesi il funzionamento dell'interruttore a galleggiante.
- Con un getto d'acqua togliere i peluzzi e le particelle filamentose che si fossero depositati nell'involucro della pompa.
- Ogni 3 mesi togliere il fango dal fondo del pozzetto e pulirne le pareti.
- Con acqua pulita togliere i depositi dall'interruttore a galleggiante.
Commissione dei pezzi di ricambio
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
• modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
Conservazione
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30° C.
Conservate l'elettroutensile nell'imballaggio originale.
Smaltimento e riciclaggio
L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!
Dati tecnici
Alimentazione rete 230 V \~ 50 Hz
Potenza assorbita 1000 Watt
Quantità massima di mandata 20.000 l/h
Altezza di mandata 8 m
Profondità massima immersione 5 m
Temperatura massima acqua 35°C
gamento tubo ...... ca. 47,8 mm (G 1 1/2" IG)
Corpi estranei fino a .... 0 20 mm
altezza del punto di commutazione ...... ACCESO 50 cm
altezza del punto di commutazione ...... SPENTO 5 cm
Peso ca. 7,15 kg
Tipo di protezione IPX8
Grado di protezione ...... I
Prestazioni
| prevalenza portata | |
| 1 m max. | 19.100 l/h |
| 2 m max. | 18.200 l/h |
| 3 m max. | 16.800 l/h |
| 4 m max. | 14.800 l/h |
| 5 m max. | 12.600 l/h |
| 6 m max. | 10.400 l/h |
| 7 m max. | 7.170 l/h |
Ricerca degli errori
| Guasti cause | rimedi | |
| la pompa non si avvia | - manca la corrente di alimentazione- l'interruttore a galleggiante non funziona | - controllare la corrente di alimentazione- portare l'interruttore a gallegiante in una posizione più elevata |
| la pompa non fa circolare l'acqua | - il filtro d'entrata è intasato- il tubo di mandata è piegato | - pulire il filtro d'entrata con getto d'acqua- raddrizzare il tubo |
| la pompa non si spegne | - l'interruttoe a galleggiante non può scendere | - correggere la posizione della pompa sul fondo del pozzeta |
| la portata è insufficiente | - il filtro détrata è intasato- le presatazioni della pompa sono limitate dalle numerose imprurità abrasive presenti nell'acqua | - pulire il filtro d'entrata- pulire la pompa e sostituire i pezzi soggetti ad usura |
| la pompa si spegne dopo un breve periodo di funzionamento | - il salavamotore spegne la pompa per le eccessive impurità dell'acqua- il salvamotore entra in funzione perché la temperatura dell'acqua è troppo alta | - togliere la spina di alimentazione dalla presa e pulire la pompa ed il pozzetto- Non superare la temperatura massima acqua di 35°C! |
Solo per paesi membri dell'UE
Non smaltite gli elettroutensili nei rifiuti domestici!
Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
Alternativa di riciclaggio alla richiesta di restituzione Il proprietario dell'apparecchio elettrico è tenuto, in alternativa alla restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso di cessione dell'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
La ristampa o qualsiasi tipo di riproduzione, anche parziale, della documentazione e dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.
Salvo modifiche tecniche.
Garanzia
8
Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presen-tare lo scontrino relativo all'Sacquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!
Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezi-one del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli conformi.
Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le con-seguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.
L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla pre-sente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibi-lità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodot-to dall'utente.
Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.
Indirizzo(i) assistenza: Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur
Numero verde: +41/52/2358787
Denominazione produttore/importatore: ISC GmbH, Eschenstraße 6, D-94405 Landau
e-mail: info@einhell.ch
Denominazione prodotto: Pompe eaux usees GLSP 1007
Numero identificativo prodotto/produttore: 41.707.52
Numero articolo: 25761
Periodo azione: 03/2012
Azienda e sede del rivenditore: ALDI SUISSE AG, Niederstettenstraße 3, CH-9536 Schwarzenbach SG
Descrizione del difetto:
nome dell'acquirente:
CAP/Città:
Indirizzo:
Tel./email:
Firma:
