| Tipo di prodotto | Pompa da giardino |
| Marca | Gardenline |
| Modello | GLGP 1006 |
| Peso | 8,9 kg |
| Alimentazione | 230 V ~ 50 Hz, 1000 W |
| Protezione fusibile | 10 A minimo |
| Portata max. | 4600 l/h |
| Altezza di mandata max. | 45 m |
| Pressione di mandata max. | 4,5 bar (0,45 MPa) |
| Altezza di aspirazione max. | 7 m |
| Attacco di aspirazione e mandata | 33,3 mm (R1 IG) |
| Temperatura dell'acqua max. | 35 °C |
| Tipo di protezione | IPX4 |
| Funzioni principali | Irrigazione, innaffiamento, uso con irrigatori, prelievo da pozzo o cisterna |
| Manutenzione e pulizia | Sciacquare con acqua pulita, svuotare tramite tappo, conservare all'asciutto al riparo dal gelo |
| Sicurezza | Interruttore differenziale 30 mA raccomandato, non utilizzare in piscine, protezione contro funzionamento a secco |
| Ricambi e riparabilità | Ricambi disponibili presso ISC GmbH, riparazioni da parte di un tecnico specializzato |
| Informazioni generali | Garanzia 3 anni, riciclaggio secondo direttiva 2002/96/CE |
Domande frequenti - GLGP 1006 Gardenline
Domande degli utenti su GLGP 1006 Gardenline
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa dell'acqua in formato PDF gratuitamente! Trova il tuo manuale GLGP 1006 - Gardenline e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GLGP 1006 del marchio Gardenline.

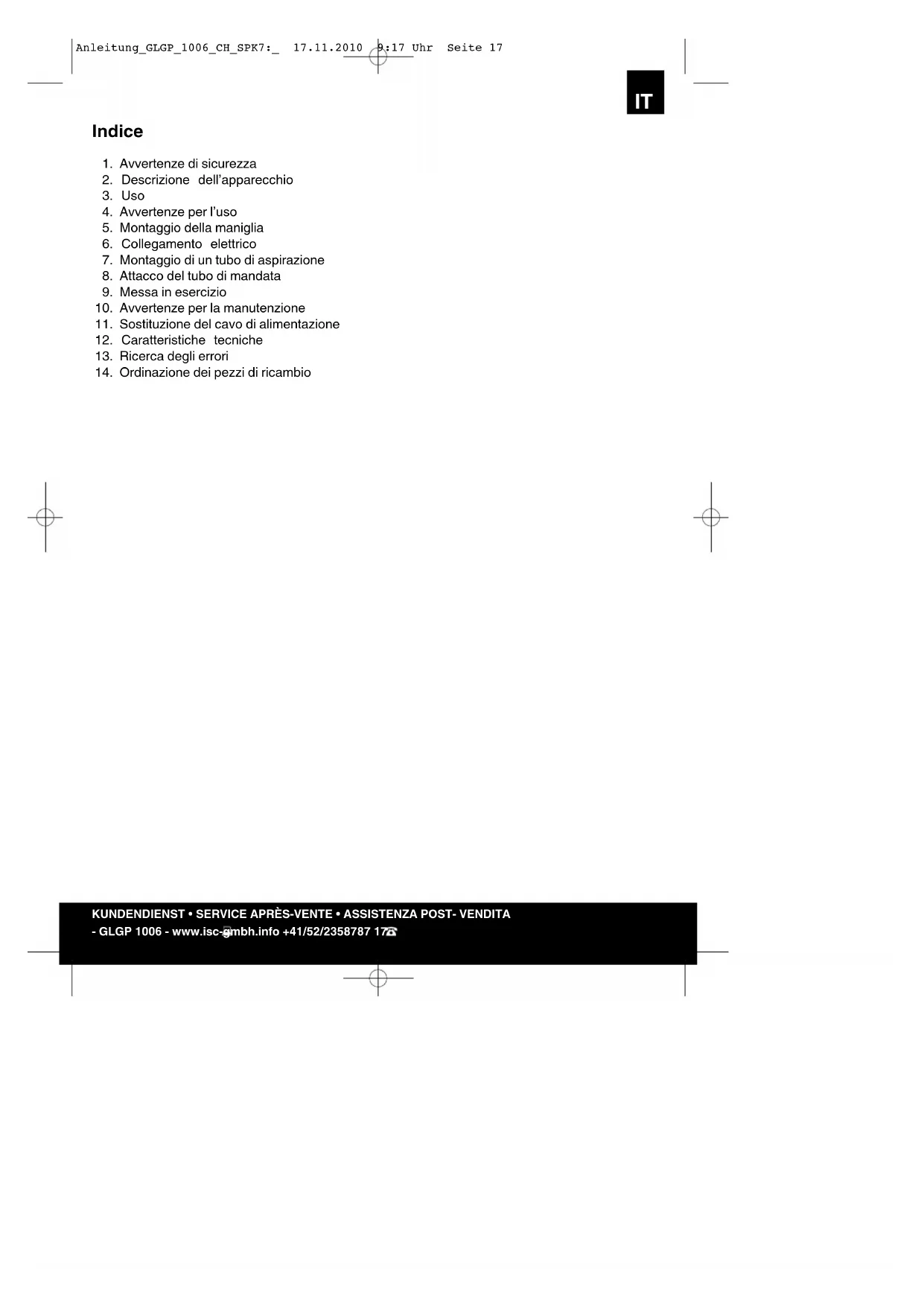

MANUALE UTENTE GLGP 1006 Gardenline
- Avvertenze di sicurezza
- Descrizione dell'apparecchio
- Uso
- Avvertenze per l'uso
- Montaggio della maniglia
- Collegamento elettrico
- Montaggio di un tubo di aspirazione
- Attacco del tubo di mandata
- Messa in esercizio
- Avvertenze per la manutenzione
- Sostituzione del cavo di alimentazione
- Caratteristiche tecniche
- Ricerca degli errori
- Ordinazione dei pezzi di ricambio
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 17
IT
Prima di mettere in funzione questa pompa per giardino, leggete attentamente le seguenti norme di sicurezza e le istruzioni per l'uso. Se date l'apparecchio ad altre persone consegnate loro le istruzioni per l'uso insieme all'apparecchio.
Conservate sempre con cura le istruzioni per l'uso!
Imballaggio:
L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere riutilizzato o riciclato.
1. Avvertenze di sicurezza
- Questo apparecchio non è destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsabile per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l'apparecchio. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.
- Tenete i film di imballaggio lontano dalla portata dei bambini. Pericolo di soffocamento!
●L'utente è responsabile verso terzi nell'ambito operativo dell'apparecchio. - Prima di mettere in esercizio la pompa fare controllare da un tecnico che ci siano le misure di protezione elettrica richieste.
●⚠ Nel caso di stagni, laghetti di giardini o piccole vasche e nelle loro vicinanze l'uso della pompa è consentito solo con interruttore di sicurezza per correnti di guasto con una corrente nominale di intervento fino a 30 mA (secondo la norma VDE 0100 parte 702 e parte 738).
La pompa non è adatta all'uso in piscine, piscine per bambini di ogni tipo e vasche in cui si possano essere presenti persone o animali mentre essa è in funzione. È vietato l'uso della pompa in presenza di persone o animali nella zona di pericolo. Rivolgetevi al vostro elettricista specializzato!
●Fate un controllo visivo dell'apparecchio ogni volta prima di usarlo. Non usate l'apparecchio se i dispositivi di sicurezza sono danneggiati o usurati. Non escludete mai i dispositivi di sicurezza.
●Usate l'apparecchio solamente per lo scopo indicato in queste istruzioni per l'uso.
- Siete responsabili per la sicurezza nella zona di lavoro.
- Se il cavo di alimentazione dell'apparecchio viene danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da una persona con qualifiche simili in modo da evitare rischi.
●La tensione di 230 Volt di tensione alternata indicata sulla targhetta di identificazione della pompa deve corrispondere alla tensione presente in rete.
●Non sollevare, trasportare o fissare mai la pompa tenendola per il cavo di alimentazione.
- Accertatevi che i connettori elettrici si trovino in un punto che non venga sommerso e che sia protetto dall'umidità.
- Prima di eseguire ogni operazione alla pompa staccare la spina dalla presa di corrente.
- Evitate che la pompa sia esposta ad un getto d'acqua diretto.
- L'utilizzatore è responsabile per il rispetto delle norme di sicurezza e di montaggio (rivolgetevi eventualmente ad un elettricista).
- L'utilizzatore deve prendere delle misure adatte per poter escludere danni conseguenti all'inondazione di locali a causa di guasti della pompa (per es. installando un impianto di allarme, una pompa di riserva ecc.).
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 18
IT
- In caso di guasti alla pompa le operazioni di riparazione devono venire eseguite solamente da un elettricista o dal servizio assistenza ISC.
●Usate solamente ricambi originali.
●La pompa non deve mai funzionare a secco oppure con il dispositivo di aspirazione completamente chiuso. La garanzia del produttore non copre danni alla pompa dovuti al funzionamento a secco. - L'apparecchio non deve essere usato nel caso di vasche di piscine.
- L'apparecchio non deve essere montato nel circuito dell'acqua potabile.
2. Descrizione dell'apparecchio ed elementi forniti (vedi Fig. 1)
- Pompa per giardino
- Maniglia di trasporto
3.2 viti - Tappo a vite di mandata dell'acqua
- Tappo a vite di scarico dell'acqua
- Interruttore ON/OFF
- Fori di fissaggio
- Istruzioni per l'uso originali
3. Uso
Possibilità d'impiego
●per irrigare parchi, giardini ed orti
●per azionare impianti di irrigazione del prato
- con filtro in entrata per utilizzare l'acqua di laghetti, ruscelli, serbatoi e cisterne di acqua piovana o pozzi.
Fluidi convogliati
Per convogliare acqua limpida (acqua dolce), acqua piovana o acqua di lavaggio leggermente sporca/acqua industriale.
La massima temperatura del liquido convogliato non dovrebbe superare i +35°C in caso di esercizio continuo.
Con questa pompa non devono venire convogliati gas infiammabili o liquidi esplosivi.
Si deve anche evitare il trasporto di liquidi aggressivi (acidi, basi ecc.) nonché di sostanze abrasive.
4. Avvertenze per l'operazione
Consigliamo fondamentalmente l'uso di un filtro in entrata e di un set di aspirazione con tubo aspirante, griglia di aspirazione e valvola antiritorno per evitare di dovere ripompare a lungo e che la pompa venga danneggiata da sassolini e da corpi estranei.
5. Montaggio della maniglia
●La maniglia deve essere montata con le 2 viti fornite (vedi Fig. 2).
6. Allacciamento elettrico
●L'allacciamento elettrico avviene ad una a una presa con contatto di terra da 230 V \~ 50 Hz. Protezione di almeno 10 Amper.
- L'apparecchio si accende e si spegne tramite l'interruttore integrato.
●Grazie al controllo di temperatura integrato, il motore è protetto contro sovraccarico o bloccaggio. In caso di surriscaldamento il controllo temperatura spegne la pompa automaticamente e dopo il raffreddamento la pompa si riaccende da sola.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 19
IT
7. Montaggio della tubazione di aspirazione
- Avvitare un tubo aspirante (tubo di plastica min. 19 mm (3/4") con rinforzo a spirale) direttamente o con un raccordo filettato al raccordo aspirante (33,3 mm (R1)) della pompa (vedi fig. 3).
- Il tubo aspirante usato dovrebbe avere una valvola di aspirazione. Se non si può utilizzare una valvola di aspirazione, si deve installare una valvola antiritorno nel tubo aspirante.
- Mettere in opera il tubo di aspirazione in modo che la presa dell'acqua sia più in basso della pompa. Evitate che il tubo di aspirazione si trovi al di sopra dell'altezza della pompa. Bolle d'aria nel tubo di aspirazione rallentano e impediscono il processo di aspirazione.
- Le tubazioni di aspirazione e di mandata devono essere disposte in modo tale che queste non esercitino pressione meccanica sulla pompa.
- La valvola di aspirazione dovrebbe essere immersa a tal punto nell'acqua che anche se si abbassa il livello dell'acqua non si abbia un funzionamento a secco della pompa.
- Una tubazione di aspirazione che non sia a tenuta impedisce l'aspirazione dell'acqua dato che viene aspirata aria.
- Evitate di aspirare corpi estranei (sabbia ecc.), se necessario montare un filtro in entrata.
8. Allacciamento del tubo di mandata
- Il tubo di mandata (dovrebbe essere almeno di 19 mm (3/4")) deve venire collegato direttamente tramite un raccordo filettato (33,3 mm (R1 IG)) della pompa.
●Naturalmente si può usare un tubo di mandata da 13 mm (1/2") con i relativi collegamenti a vite. Tuttavia la portata viene ridotta da un tubo di mandata più piccolo.
●Durante il processo di aspirazione si devono aprire completamente gli organi di intercettazione presenti del tubo di mandata (ugelli, valvole ecc.) in modo che possa uscire l'aria presente nel tubo di aspirazione.
9. Messa in esercizio
●Installare la pompa in un posto piano e stabile.
- Prima della messa in funzione, si deve montare la pompa fissandola alla suolo tramite i fori di fissaggio sul piede (vedere fig 1/pos. 7).
- Montare la tubazione di aspirazione in modo che sia pronta per l'uso.
●Eseguire il collegamento elettrico.
●Riempite la pompa di acqua attraverso il tappo a vite di mandata (Fig. 3).
- Durante il processo di aspirazione si devono aprire completamente gli organi di intercettazione presenti del tubo di mandata (ugelli, valvole ecc.) in modo che possa uscire l'aria presente nel tubo di aspirazione.
- A seconda dell'altezza di aspirazione e della quantità di aria nella tubazione di aspirazione la prima di operazione di aspirazione può durare da 0,5 a 5 min. In caso di tempi di aspirazione più lunghi si deve aggiungere acqua.
- Se la pompa viene tolta dopo l'uso, si deve aggiungere acqua in ogni caso ricollegando la pompa e rimettendola in esercizio.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 20
10. Avvertenze di manutenzione
- La pompa non richiede praticamente manutenzione. Per una lunga durata consigliamo tuttavia di controllarla regolarmente e di tenerla con cura. Attenzione! Prima di eseguire la manutenzione l'apparecchio non deve essere mai sotto tensione; a questo scopo staccare la spina dalla presa di corrente.
- Se la pompa non viene usata per un periodo piuttosto lungo e prima dell'inverno, essa deve venire lavata a fondo con acqua, svuotata completamente e tenuta all'asciutto.
●Per svuotare la carcassa della pompa allentate il tappo a vite di scarico dell'acqua (Fig. 3) e inclinate leggermente la pompa. - In caso di pericolo di gelo la pompa deve venire svuotata completamente.
Se la pompa è stata ferma a lungo controllate che il rotore ruoti i modo corretto accendendo e spegnendo brevemente la pompa. - Se la pompa è ostruita, collegate il tubo di mandata al tubo dell'acqua e togliete il tubo di aspirazione. Aprite il tubo dell'acqua. Accendete più volte la pompa per ca. due secondi. In questo modo si può eliminare la maggior parte delle ostruzioni
12. Caratteristiche tecniche:
Tensione di rete: 230V \~ 50 Hz
Potenza assorbita: 1000 W
Portata mass 4600 l/h
Prevalenza mass. 45 m
Pressione di trasporto mass.
4,5 bar (0,45 MPa)
Altezza d'aspirazione 7 m
Raccordo di mandata e d'aspirazione
33,3 mm (R1 IG)
Temperatura d'acqua mass. 35°C
Grado di protezione: I
Tipo di protezione: IPX4
Peso 8,9 kg
11. Sostituzione del cavo di alimentazione
Attenzione, staccare l'apparecchio dalla presa di corrente!
Se il cavo di alimentazione è difettoso, deve venire sostituito solamente da un elettricista.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 21
IT
13. Ricerca degli errori
Il motore non si accende
| Cause Rimedi | |
| manca la tensione di rete controllare la tensione | |
| ruota della pompa bloccata - è intervenuto smontare e pulire la pompa l'interruttore automatico |
La pompa non aspira
| Cause Rimedi | |
| valvola di aspirazione fuori dall'acqua mettere la valvola di aspirazione in acqua | |
| vano pompa senza acqua riempire di acqua l'attacco di aspirazione | |
| aria nel tubo di aspirazione controllare la tenuta del tubo di aspirazione | |
| valvola di aspirazione con perdite pulire la valvola di aspirazione | |
| griglia (valvola) di aspirazione ostruita pulire la griglia di aspirazione | |
| altezza di aspirazione eccessiva controllare l'altezza di aspirazione | |
Portata insufficiente
| Cause Rimedi | |
| altezza d'aspirazione troppo alta verificare l'altezza d'aspirazione | |
| griglia sporca pulire la griglia | |
| livello d'acqua si abbassa velocemente mettere più bassa la valvola aspirante | |
| portata della pompa ridotta da parti difettose pulire la pompa e sostituire le parti difettose | |
L'interruttore automatico spegne la pompa
| Cause Rimedi | |
| sforzo eccessivo del motore - attrito | smontare e pulire la pompa |
| eccessivo a causa di corpi estranei | evitare che vengano aspirati corpiestranei (filtro) |
Attenzione! La pompa non deve funzionare senz'acqua.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 22
14. Ordinazione dei pezzi di ricambio
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
●modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 23
Solo per paesi membri dell'UE
Non gettate gli utensili elettrici nei rifiuti domestici.
Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.
Alternativa di riciclaggio alla richiesta di restituzione
Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda
l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 26
CH
La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 27
Con riserva di apportare modifiche tecniche
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 28
CH GARANTIEKARTE
Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'acquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!
Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli conformi.
Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.
L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.
Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.
Indirizzo(i) assistenza: Einhell Schweiz AG, St. Gallerstrasse 182,
CH-8404 Winterthur
Numero verde: +41/52/2358787
Denominazione produttore/importatore: ISC GmbH,
Denominazione prodotto: Pompa per giardino GLGP 1006
Numero identificativo prodotto/produttore: 41.711.22
Numero articolo: 22099
Periodo azione: 04/2011
Descrizione del difetto: ....
[EMPTY]
nome dell'acquirente: ....
CAP/Città: Indirizzo:
Tel./email: ....
Firma: ....
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 31
EH 11/2010 (01)
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA
- GLGP 1006 - www.isc-gmbh.info +41/52/2358787 32
- IT
- CONSERVATE SEMPRE CON CURA LE ISTRUZIONI PER L'USO
- IMBALLAGGIO
- AVVERTENZE DI SICUREZZA
- DESCRIZIONE DELL'APPARECCHIO ED ELEMENTI FORNITI (VEDI FIG. 1)
- USO
- POSSIBILITÀ D'IMPIEGO
- FLUIDI CONVOGLIATI
- AVVERTENZE PER L'OPERAZIONE
- MONTAGGIO DELLA MANIGLIA
- ALLACCIAMENTO ELETTRICO
- MONTAGGIO DELLA TUBAZIONE DI ASPIRAZIONE
- ALLACCIAMENTO DEL TUBO DI MANDATA
- MESSA IN ESERCIZIO
- AVVERTENZE DI MANUTENZIONE
- CARATTERISTICHE TECNICHE
- SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE
- RICERCA DEGLI ERRORI
- ORDINAZIONE DEI PEZZI DI RICAMBIO
- CH GARANTIEKARTE
Marca : Gardenline
Modello : GLGP 1006
Categoria : Pompa dell'acqua
