BEDIENUNGSANLEITUNG GLGP 1006 Gardenline

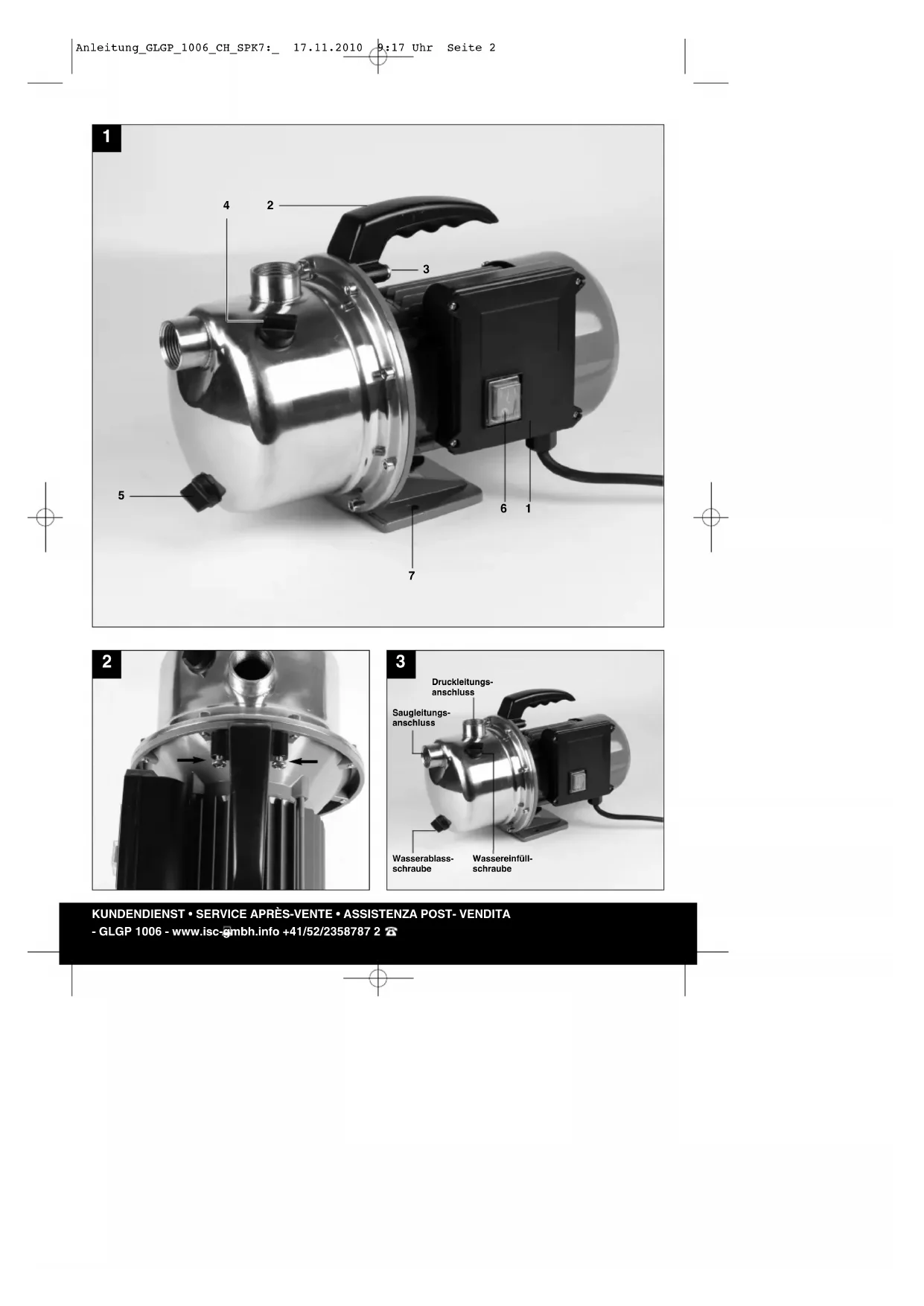

Saugleitungs- anschluss Wasserablass- schraube Druckleitungs- anschluss Wassereinfüll- schraube Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 2CH KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 3 Inhaltsverzeichnis

1. Sicherheitshinweise

2. Gerätebeschreibung und Lieferumfang

4. Bedienungshinweise

5. Montage des Tragegriffes

6. Elektrischer Anschluss

7. Montage einer Saugleitung

8. Druckleitungsanschluss

10. Wartungshinweise

11. Auswechseln der Netzleitung

12. Technische Daten

14. Ersatzteilbestellung

Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 3Bevor Sie diese Gartenpumpe in Betrieb nehmen, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedienungs- anleitung aufmerksam durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie die Bedienungsanleitung bitte mit aus. Bewahren Sie die Bedienungsanleitung immer gut auf! Verpackung: Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.

1. Sicherheitshinweise

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfah- rung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beauf-sichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät spielen. Halten Sie Verpackungsfolien außerhalb der Reichweite von Babies und Kindern. Erstickungsgefahr! Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich. Vor Inbetriebnahme ist durch fachmänni- sche Prüfung sicherzustellen, dass die ge- forderten elektrischen Schutzmaßnahmen vorhanden sind. Vorsicht! An stehenden Gewässern, Garten- und Schwimmteichen und in deren Umgebung ist die Benutzung der Pumpe nur mit Feh- lerstrom-Schutzschalter mit einem auslö- senden Bemessungsfehlerstrom bis 30 mA (nach VDE 0100 Teil 702 und 738) zuläs- sig. Die Pumpe ist nicht zum Einsatz in Schwimmbecken, Planschbecken jeder Art und sonstigen Gewässern geeignet, in wel- chen sich während des Betriebs Personen oder Tiere aufhalten können. Ein Betrieb der Pumpe während des Aufent- halts von Mensch oder Tier im Gefahrenbe- reich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann! Führen Sie vor jeder Benutzung eine Sicht- prüfung des Gerätes durch. Benutzen Sie das Gerät nicht, wenn Sicherheitsvorrich- tungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsan- weisung angegebenen Verwendungs- zweck. Sie sind für die Sicherheit im Arbeitsbereich verantwortlich. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Her- steller oder seinen Kundendienst oder eine ähnliche qualifizierte Person ersetzt wer- den, um Gefährdungen zu vermeiden. Die auf dem Typenschild der Pumpe ange- gebene Spannung von 230 Volt Wechsel- spannung muss der vorhandenen Netz- spannung entsprechen. Die Pumpe niemals am Netzkabel anhe- ben, transportieren oder befestigen. Stellen Sie sicher, dass die elektrische Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit ge- schützt sind. Vor jeder Arbeit an der Pumpe Netzstecker ziehen. Vermeiden Sie, dass die Pumpe einem direkten Wasserstrahl ausgesetzt wird. Für die Einhaltung ortsbezogener Sicher- heits- und Einbaubestimmungen ist der Betreiber verantwortlich (Fragen Sie eventuell einen Elektrofachmann).

KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 4 Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 4CH KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 5 Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reser- vepumpe o.ä.) auszuschließen. Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kun- dendienst durchgeführt werden. Verwenden Sie ausschließlich Original- Ersatzteile. Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleitung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers. Die Pumpe darf nicht für den Betrieb von Schwimmbecken verwendet werden. Die Pumpe darf nicht in den Trinkwasser- kreislauf eingebaut werden.

2. Gerätebeschreibung und

Lieferumfang (siehe Bild 1)

4. Wassereinfüllschraube

5. Wasserablassschraube

7. Befestigungslöcher

8. Bedienungsanleitung (o. Abb.)

Einsatzbereich Zum Bewässern und Gießen von Grünanla- gen, Gemüsebeeten und Gärten. Zum Betrieb von Rasensprengern. Mit Vorfilter zur Wasserentnahme aus Tei- chen, Bächen, Regentonnen, Regenwas- ser-Zisternen und Brunnen. Fördermedien Zur Förderung von klarem Wasser (Süßwas- ser), Regenwasser oder leichter Waschlauge/ Brauchwasser. Die maximale Temperatur der Förderflüssigkeit darf im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, ga- senden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft, usw.), sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

4. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagven- til, um lange Wiederansaugzeiten und eine un- nötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

5. Montage des Tragegriffes

Der Tragegriff muss mit den 2 beiliegenden Schrauben montiert werden (siehe Bild 2).

6. Elektrischer Anschluss

Der elektrische Anschluss erfolgt an einer Schutzkontakt-Steckdose 230 V ~ 50 Hz. Absicherung mindestens 10 Ampere. Bitte achten Sie darauf, dass die Steckdose gut erreichbar ist. Die Ein-/Ausschaltung erfolgt mit dem ein- gebauten Schalter (siehe Bild 1/Pos. 6). Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 5 Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Tempera- turwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbständig ein.

7. Montage einer Saugleitung

(siehe Bild 3) Einen Saugschlauch (Kunststoffschlauch mind. 19 mm (3/4”) mit Spiralversteifung) direkt oder mit einem Gewindenippel an den Saugleitungsanschluss ca. 33 mm (R1 IG) der Pumpe schrauben (siehe Bild 3). Der verwendete Saugschlauch sollte ein Saugventil haben. Falls das Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden. Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Sauglei- tung über die Pumpenhöhe; Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang. Saug- und Druckleitung sind so anzubrin- gen, dass diese keinen mechanischen Druck auf die Pumpe ausüben. Das Saugventil sollte genügend tief im Wasser liegen, so dass durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird. Eine undichte Saugleitung verhindert durch Luftansaugen das Ansaugen des Wassers. Vermeiden Sie das Ansaugen von Fremd- körpern (Sand usw.); falls notwendig, ist ein Vorfilter anzubringen.

8. Druckleitungsanschluss

Die Druckleitung (sollte mind. 19 mm (3/4”) sein) muss direkt oder über einen Gewindenippel an den Druckleitungs- anschluss ca. 33 mm (R1 IG) der Pumpe angeschlossen werden (siehe Bild 3). Selbstverständlich kann mit entsprechenden Verschraubungen ein ca. 13 mm (1/2”) Druckschlauch verwendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert. Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperr- organe (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhan- dene Luft frei entweichen kann.

Pumpe auf einem ebenen und festen Standort aufstellen. Vor Inbetriebnahme ist die Pumpe auf dem Untergrund fest zu montieren, mittels der Befestigungslöcher im Standfuß (siehe Bild 1/Pos. 7). Saugleitung betriebsbereit anbringen. Elektrischen Anschluss herstellen. Pumpe an der Wassereinfüllschraube (Bild 3) mit Wasser auffüllen. Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperr- organe (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhan- dene Luft frei entweichen kann. Je nach Saughöhe und Luftmenge in der Saugleitung kann der erste Ansaugvorgang ca. 0,5 min - 5 min betragen. Bei längeren Ansaugzeiten sollte erneut Wasser aufge- füllt werden. Wird die Pumpe nach dem Einsatz wieder entfernt, so muss bei erneutem Anschluss und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden.

10. Wartungshinweise

Die Pumpe ist weitgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir je- doch eine regelmäßige Kontrolle und Pflege. Achtung! Vor jeder Wartung ist die Pumpe span- nungsfrei zu schalten; hierzu ziehen Sie den Netzstecker der Pumpe aus der Steckdose. Vor längerem Nichtgebrauch oder Überwin- terung ist die Pumpe gründlich mit Wasser durchzuspülen, komplett zu entleeren und trocken zu lagern. Zum Entleeren des Pumpengehäuses die Wasserablassschraube (Bild 3) lösen und die Pumpe leicht kippen. Bei Frostgefahr muss die Pumpe vollkom- men entleert werden. Nach längeren Stillstandzeiten durch kurzes Ein-/Aus-Schalten prüfen, ob ein einwand- freies Drehen des Rotors erfolgt. Bei eventueller Verstopfung der Pumpe schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saug- schlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise kön- nen Verstopfungen in den häufigsten Fällen beseitigt werden.

11. Auswechseln der Netzleitung

Achtung! Das Gerät vom Netz trennen! Bei defekter Netzleitung darf diese nur durch einen Elektro-Fachmann gewechselt werden.

12. Technische Daten

Netzanschluss: 230V ~ 50 Hz Aufnahmeleistung: 1000 W Fördermenge max. 4600 l/h Förderhöhe max. 45 m Förderdruck max. 4,5 bar (0,45 MPa) Ansaughöhe max. 7 m Druck und Sauganschluss: ca. 33,3 mm (R1 IG) Wassertemperatur max. 35°C Schutzklasse I Schutzart IPX4 Gewicht 8,9 kg Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 7CH KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 8

Kein Motoranlauf Ursachen Beheben Netzspannung fehlt Spannung überprüfen Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen Pumpe saugt nicht an Ursachen Beheben Saugventil nicht im Wasser Saugventil im Wasser anbringen Pumpenraum ohne Wasser Wasser in Pumpengehäuse füllen Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen Saugventil undicht Saugventil reinigen Saugkorb (Saugventil) verstopft Saugkorb reinigen max. Saughöhe überschritten Saughöhe überprüfen Fördermenge ungenügend Ursachen Beheben Saughöhe zu hoch Saughöhe überprüfen Saugkorb verschmutzt Saugkorb reinigen Wasserspiegel sinkt rasch Saugventil tiefer legen Pumpenleistung verringert durch Fremdstoffe Pumpe reinigen und Verschleißteil (Sand, Steine usw.) ersetzen Thermoschalter schaltet die Pumpe ab Ursache Beheben Motor überlastet-Reibung durch Pumpe demontieren und reinigen, Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern (Filter) Achtung! Die Pumpe darf nicht trocken laufen. Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 8CH KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 9

14. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteil-Nummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 9Table des matières

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. La réimpression ou une autre reproduction de la documentation et des documents dʼaccompagnement des produits, même incomplète, nʼest autorisée quʼavec lʼagrément exprès de lʼentreprise ISC GmbH. La ristampa o lʼulteriore riproduzione, anche parziale, della documentazione o dei documenti dʼaccompagnamento dei prodotti è consentita solo con lʼesplicita autorizzazione da parte della ISC GmbH. Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 27KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 28 h Technische Änderungen vorbehalten Sous réserve de modifications Con riserva di apportare modifiche tecniche Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 28KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 29

GARANTIEKARTE Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Garantiekarte daher auf! Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bearbeitung oder Veränderung verursacht wurden. Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Gebrauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt. Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur Hotline: [phone] Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau E-Mail: [e-mail] Produktbezeichnung: Gartenpumpe GLGP 1006 Produkt-/Herstellerkennzeichnungsnummer: 41.711.22 Artikelnummer: 22099 Aktionszeitraum: 04/2011 Firma und Sitz des Verkäufers: ALDI SUISSE AG, Postfach 150, Verwaltungsgebäude Z, CH-8423 Embrach-Embraport Fehlerbeschreibung: ………………………………..…………………………..……………………. …………………………………………………………………………………. Name des Käufers: ……………………………… PLZ/Ort: ……………………….…… Straße:………………………………………… Tel.Nr./email: ……………………………… Unterschrift: ………………….……………… Anleitung_GLGP_1006_CH_SPK7:_ 17.11.2010 9:17 Uhr Seite 29KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST- VENDITA - GLGP 1006 - www.isc-gmbh.info +41/52/2358787 30
