BEDIENUNGSANLEITUNG GLSP 1007 Gardenline

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Inhaltsverzeichnis 03 Sicherheitshinweise 05 Lieferumfang 06 Gerätebeschreibung 07 Verwendung 08 Vor Inbetriebnahme 11 Bedienung 12 Informationen 17 Garantieurkunde GLSP_1007_CH_SPK7.indb 2 22.09.11 13:283

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Bevor Sie diese Schmutzwasserpumpe in Betrieb nehmen, lesen Sie die nachstehenden Sicherheitsvorschriften und die Bedie- nungsanleitung aufmerksam durch. Falls Sie das Gerät an andere Personen übergeben sollten, händi- gen Sie die Bedienungsanleitung bitte mit aus. Bewahren Sie die Bedienungsanleitung immer gut auf! Verpackung: Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederver- wendungsfähig oder können dem Rohstoffkreislauf zurückge- führt werden. m Vorsicht! An stehenden Gewässern, Garten- und Schwimmteichen und in deren Umgebung ist die Benutzung der Pumpe nur mit Fehler- strom-Schutzschalter mit einem auslösenden Bemessungsfehler- strom bis 30 mA (nach VDE 0100 Teil 702 und 738) zulässig. Die Pumpe ist nicht zum Einsatz in Schwimmbecken, Planschbe- cken jeder Art und sonstigen Gewässern geeignet, in welchen sich während des Betriebs Personen oder Tiere aufhalten kön- nen. Ein Betrieb der Pumpe während des Aufenthalts von Mensch oder Tier im Gefahrenbereich ist nicht zulässig. Fragen Sie Ihren Elektrofachmann!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (ein- schließlich Kinder) mit eingeschränkten physischen, senso- rischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Verpackungsbeutel und -folien außerhalb der Reichweite von Babys und Kleinkindern, es besteht Ersti- ckungsgefahr!

• Der elektrische Anschluss erfolgt an einer ordnungsgemäß installierten Schutzkontaktsteckdose, mit einer Netzspan- nung von 230 V ~ 50 Hz. Sicherung mindestens 6 Ampere.

• Bevor Sie Ihre neue Schmutzwasserpumpe in Betrieb neh- men, lassen Sie fachmännisch prüfen, ob die Erdung, Nul- lung, oder Fehlerstromschutzschaltung den Sicherheitsvor- schriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.

• Die elektrischen Steckverbindungen sind vor Nässe zu schüt- zen.

• Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.

• Die Förderung von aggressiven Flüssigkeiten, sowie die För- derung von abrasiven (schmirgelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.

• Die Schmutzwasserpumpe ist vor Frost zu schützen.

• Die Schmutzwasserpumpe ist vor Trockenlauf zu schützen.

• Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

• Durch Auslaufen von Schmieröl/Schmiermittel kann das Wasser verunreinigt werden. GLSP_1007_CH_SPK7.indb 4 22.09.11 13:285

• Öffnen Sie die Verpackung und nehmen Sie das Gerät vor- sichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Trans- portschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ab- lauf der Garantiezeit auf. Achtung! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kin- der dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! GLSP_1007_CH_SPK7.indb 5 22.09.11 13:286 KUNDENDIENST • SERVICE APRÈS-VENTE ASSISTENZA POST- VENDITA +41/52/2358787www.isc-gmbh.info GLSP 1007 3Gerätebeschreibung

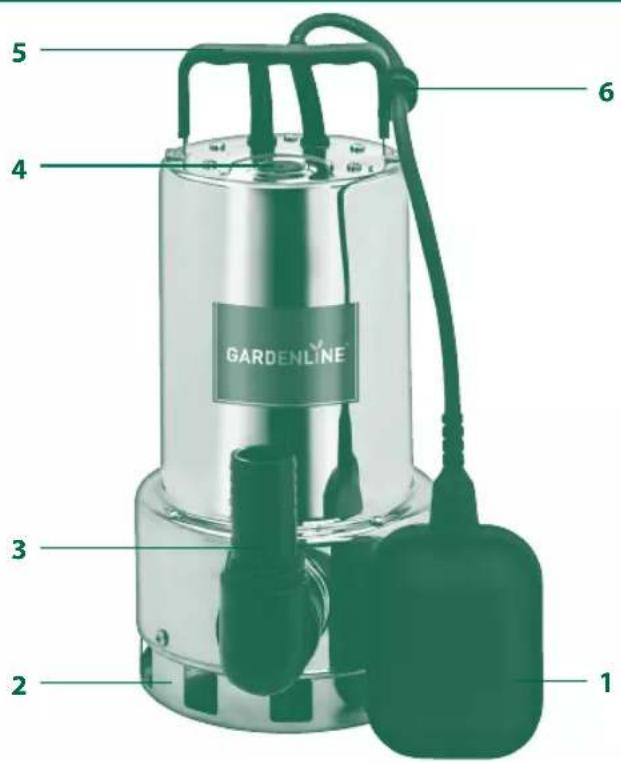

3. Universalanschluss

+41/52/2358787 www.isc-gmbh.info GLSP 1007 4Verwendung Diese Pumpe wird vorzugsweise in Kellern verwendet. Einge- baut in einen Schacht gibt diese Pumpe Sicherheit vor Über- schwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umge- fördert werden muss, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau und vielen Anwendungen mehr. Achtung! Die Pumpe darf nicht für den Betrieb von Schwimmbecken ver- wendet werden! Die Schmutzwasserpumpe ist für die Förderung von Wasser mit einer maximalen Temperatur von 35° C bestimmt. Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Moto- renkraftstoffe, Reinigungsmittel und sonstige chemische Produk- te verwendet werden! Die Maschine darf nur nach ihrer Bestimmung verwendet wer- den. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrie- ben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. GLSP_1007_CH_SPK7.indb 7 22.09.11 13:288 KUNDENDIENST • SERVICE APRÈS-VENTE ASSISTENZA POST- VENDITA +41/52/2358787www.isc-gmbh.info GLSP 1007 5Vor Inbetriebnahme Installation (siehe Bild 1+2) Die Installation der Schmutzwasserpumpe erfolgt entweder:

• Stationär mit fester Rohrleitung oder

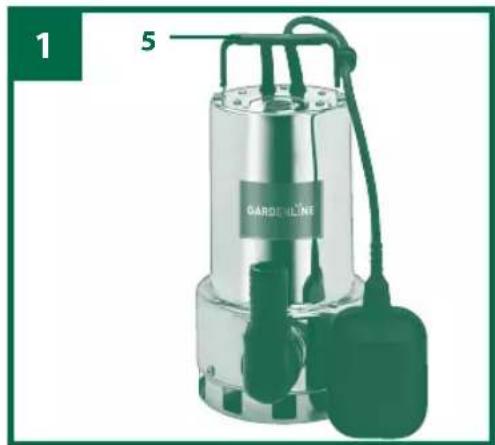

• Stationär mit flexibler Schlauchleitung Bitte beachten Sie, dass die Pumpe bei der Montage, im Betrieb und bei der Wartung niemals frei an der Druckleitung oder am Stromkabel hängen darf. Die Pumpe muss an dem dafür vor- gesehenen Tragegriff (siehe Bild 1, Pos. 5) aufgehängt werden, bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muss der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein. Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hin- dern. Deshalb ist es notwendig, die Schmutzwasserpumpe regel- mäßig zu prüfen (Anlaufversuche durchführen). Der Schwimmschalter ist so eingestellt, dass eine sofortige Inbe- triebnahme möglich ist.

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Anschluss der Druckleitung Zum Anschluss der Druckleitung sind im Lieferumfang die ent- sprechenden Anschlusswinkel und Schlauchtüllen enthalten. Verwenden Sie je nach Schlauchdurchmesser den passenden An- schlusswinkel. Zur Montage verfahren Sie wie folgt:

• Ziehen Sie einen passenden Dichtring auf den Gewindestut- zen der Schlauchtülle und schrauben Sie diese handfest in den Anschlusswinkel (nur für Schlauchanschlüsse ca. 19 mm (3/4“), ca. 25 mm (1“) und ca. 32 mm (1 1/4“)).

• Ziehen Sie einen passenden Dichtring auf den Gewindestut- zen des Anschlusswinkels.

• Schrauben Sie den Anschlusswinkel handfest an den Druck- anschluss der Pumpe.

• Verbinden Sie den Druckschlauch mit der Schlauchtülle und sichern Sie diesen, z. B. mit einer Schlauchschelle. Hinweis! Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmschalter frei be- wegen kann. Netzanschluss Die von Ihnen erworbene Schmutzwasserpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluss an eine Schutzkontaktsteckdose mit 230 V ~ 50 Hz. Vergewissern Sie sich, dass die Steckdose ausreichend ab- gesichert ist (mind. 6 A), gut erreichbar und einwandfrei in Ord- nung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit. Achtung! Sollte die Netzleitung oder der Stecker aufgrund äußeren Ein- wirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muss gegen ein neues ausgetauscht werden. GLSP_1007_CH_SPK7.indb 9 22.09.11 13:2810

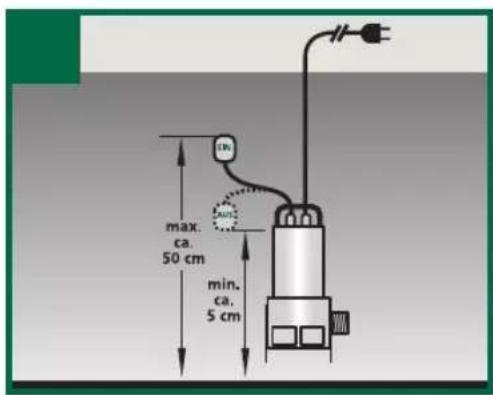

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Achtung! Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Kundendienst ISC GmbH durchzuführen, um Gefähr- dungen zu vermeiden. Einstellung des Schwimmschalters (siehe Bild 3+4) Der EIN-, bzw. AUS-Schaltpunkt des Schwimmschalters kann durch Verschieben des Kabels in der Kabelhalterung eingestellt werden. Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:

• Der Schwimmschalter muss so angebracht sein, dass die Schaltpunkthöhe “EIN” und die Schaltpunkthöhe “AUS” leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Was- ser stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein-, bzw. ausschaltet.

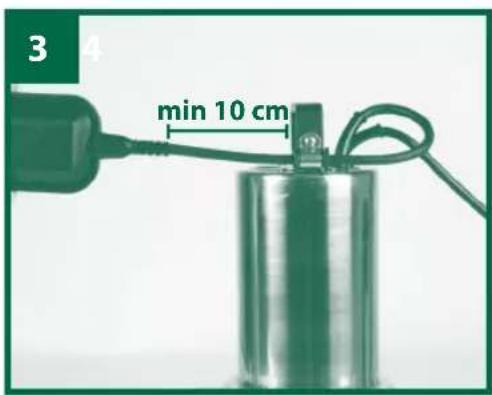

• Achten Sie auch darauf, dass der Abstand zwischen dem Schwimmschalter und der Kabelhalterung nicht kleiner als 10 cm ist (siehe Bild 3). Bei zu geringem Abstand wird die einwandfreie Funktion nicht gewährleistet.

• Achten Sie bei der Einstellung des Schwimmschalters darauf, dass dieser nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

+41/52/2358787 www.isc-gmbh.info GLSP 1007 6Bedienung Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen:

• Prüfen Sie, dass die Pumpe auf dem Schachtboden liegt.

• Prüfen Sie, dass die Druckleitung ordnungsgemäß ange- bracht wurde.

• Vergewissern Sie sich, dass der elektrische Anschluss 230 V ~ 50 Hz beträgt.

• Überprüfen Sie den ordnungsgemäßen Zustand der elektri- schen Schutzkontaktsteckdose.

• Vergewissern Sie sich, dass niemals Feuchtigkeit oder Was- ser an den Netzanschluss kommt.

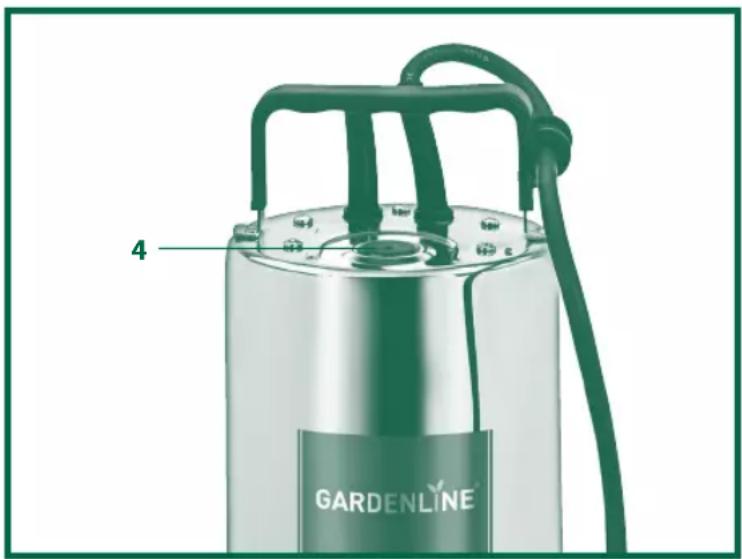

• Vermeiden Sie, dass die Pumpe trocken läuft. Hinweis! Auf der Oberseite der Pumpe befindet sich eine Entlüftungsöff- nung (siehe Bild, Pos. 4). Aus dieser Öffnung kann während des Betriebs Wasser austreten!

+41/52/2358787 www.isc-gmbh.info GLSP 1007 7Informationen Austausch der Netzanschlussleitung Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdun- gen zu vermeiden. Reinigung, Wartung und Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker. Reinigung des Pumpenrades (siehe Bild) Bei zu starker Ablagerung im Pumpengehäuse muss der untere Teil der Pumpe wie folgt zerlegt werden:

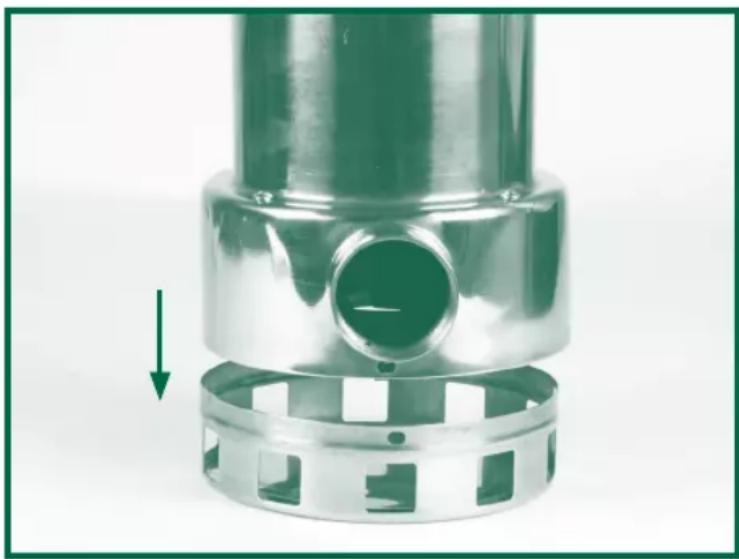

1. Entfernen Sie die seitlichen Befestigungsschrauben des An-

2. Lösen Sie den Ansaugkorb vom Pumpengehäuse.

3. Das Pumpenrad mit klarem Wasser reinigen.

Achtung! Die Pumpe nicht auf dem Pumpenrad abstellen oder abstützen!

4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Wartung Die Schmutzwasserpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb emp- fehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung!

• Vor jeder Wartungsarbeit den Netzstecker ziehen.

• Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.

• Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen.

• Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfer- nen.

• Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.

• Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen. Ersatzteilbestellung Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info Lagerung Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Be- wahren Sie das Elektrowerkzeug in der Originalverpackung auf. GLSP_1007_CH_SPK7.indb 13 22.09.11 13:2914

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Entsorgung und Wiederverwertung Das Gerät befindet sich in einer Verpackung um Transportschä- den zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus ver- schiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Technische Daten Netzanschluss ............................................................. 230 V ~ 50 Hz Aufnahmeleistung ............................................................1000 Watt Fördermenge max. ........................................................... 20.000 l/h Förderhöhe max. ......................................................................... 8 m Eintauchtiefe max. ...................................................................... 5 m Wassertemperatur max. ...........................................................35° C Schlauchanschluss .................................... ca. 47,8 mm (G 1 1/2” IG) Fremdkörper max.: ............................................................. Ø 20 mm Schaltpunkthöhe: EIN ......................................................... ca. 50 cm Schaltpunkthöhe: AUS ......................................................... ca. 5 cm Gewicht ............................................................................. ca. 7,15 kg Schutzgrad ..........................................................IPX8 (Wasserdicht) Schutzklasse ..................................................................................... I Leistungsdaten Förderhöhe Fördermenge 1 m max. 19.100 l/h 2 m max. 18.200 l/h 3 m max. 16.800 l/h 4 m max. 14.800 l/h 5 m max. 12.600 l/h 6 m max. 10.400 l/h 7 m max. 7.170 l/h GLSP_1007_CH_SPK7.indb 14 22.09.11 13:2915

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Fehlersuche Störungen Ursachen Abhilfe Pumpe läuft nicht

– Netzspannung fehlt – Schwimmschalter schaltet nicht – Netzspannung über- prüfen – Schwimmschalter in höhere Stellung brin- gen Pumpe fördert nicht – Einlaufsieb verstopft – Druckschlauch ge- knickt – Einlaufsieb mit Was- serstrahl reinigen – Knickstelle beheben Pumpe schaltet nicht aus – Schwimmschalter kann nicht absinken – Pumpe auf dem Schachtboden richtig auflegen Fördermenge un- genügend – Einlaufsieb verstopft – Pumpenleistung ver- ringert, durch stark verschmutzte und schmirgelnde Was- serbeimengungen – Einlaufsieb reinigen – Pumpe reinigen und Verschleißteile erset- zen Pumpe schaltet nach kurzer Lauf- zeit ab – Motorschutz schaltet die Pumpe wegen zu starker Wasserver- schmutzung ab – Wassertemperatur zu hoch, Motorschutz schaltet ab – Netzstecker ziehen und Pumpe sowie Schacht reinigen. – Auf maximale Wassertemperatur von 35° C achten! GLSP_1007_CH_SPK7.indb 15 22.09.11 13:2916

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rück- sendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandtei- le. Der Nachdruck oder sonstige Vervielfältigung von Dokumentati- on und Begleitpapieren der Produkte, auch auszugsweise ist nur mit ausdrücklicher Zustimmung der ISC GmbH zulässig. Technische Änderungen vorbehalten GLSP_1007_CH_SPK7.indb 16 22.09.11 13:2917

+41/52/2358787 www.isc-gmbh.info GLSP 1007 Die Garantiezeit beträgt 3 Jahre und beginnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich. Bitte bewahren Sie den Kassabon und die Ga-rantiekarte daher auf!Der Hersteller garantiert die kostenfreie Behebung von Mängeln, die auf Material- oder Fabri-kationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein un-vorhergesehenes Ereignis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäße Benützung oder Transport, Missachtung der Sicherheits- und Wartungsvorschriften oder durch sonstige unsachgemäße Bear-beitung oder Veränderung verursacht wurden.Die Garantiezeit für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßen Ge-brauch (z.B.: Leuchtmittel, Akkus, Reifen etc.) beträgt 6 Monate. Spuren des täglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar. Die gesetzliche Gewährleistungspflicht des Übergebers wird durch diese Garantie nicht einge-schränkt. Die Garantiezeit kann nur verlängert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzteillagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschrieben sind, gelten die gesetzlich vorgeschriebenen Mindestbedingungen. Das Serviceunternehmen und der Verkäufer übernehmen bei Reparaturan-nahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Repa-ratur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kos-tenpflichtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jedenfalls vorher verständigt. Serviceadresse(n): Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur Hotline: [phone] Hersteller-/Importeurbezeichnung: ISC GmbH, Eschenstraße 6, D-94405 Landau E-Mail: [e-mail] Produktbezeichnung: Schmutzwasserpumpe GLSP 1007 Produkt-/Herstellerkennzeichnungsnummer: 41.707.52 Artikelnummer: 25761 Aktionszeitraum: 03/2012 Firma und Sitz des Verkäufers: ALDI SUISSE AG, Niederstettenstraße 3, CH-9536 Schwarzenbach SG Fehlerbeschreibung: ...............................................................................................................................
