| Tipo di prodotto | Base sonora per TV (Soundbase) |
| Marchio | AudioAffairs |
| Modello | TVS 264 |
| Dimensioni (L x P x A) | 525 x 300 x 75 mm |
| Peso | 3600 g |
| Alimentazione | 230 V ~ 50 Hz |
| Consumo elettrico massimo | 50 W |
| Consumo in stand-by | < 1 W |
| Classe di protezione | II (doppio isolamento) |
| Potenza audio | 2 x 15 W + 30 W subwoofer |
| Connessioni | HDMI ARC, COASSIALE, AUX (jack 3,5 mm), ANT (75 Ohm, jack 3,5 mm) |
| Bluetooth | Versione 4.2 + EDR, profili A2DP e AVRCP, portata 8 m |
| Radio FM | 87,50 - 108,00 MHz |
| Funzioni principali | Timer sonno (SLEEP), sveglia (BUZZER o FM), equalizzatore (FLAT/MOVIE/MUSIC), regolazione luminosità display (DIMMER) |
| Sveglia | Regolabile con suoneria o radio, volume regolabile, disattivazione dopo 60 min |
| Timer sonno | 120, 90, 60, 30, 15, 10 min o disattivato |
| Equalizzatore | FLAT (piatto), MOVIE (film), MUSIC (musica) |
| Display | Schermo con regolazione luminosità (3 livelli + spento) |
| Carico massimo sul piano superiore | 35 kg, dimensioni piede max. 48 x 22 cm, centrato |
| Pulizia | Panno morbido e asciutto, nessun detergente corrosivo |
| Garanzia | 24 mesi dalla data di acquisto |
| Assistenza telefonica | 00800 - 45622000 (chiamata gratuita, 7/7) |
Domande frequenti - TVS 264 AudioAffairs
Domande degli utenti su TVS 264 AudioAffairs
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Televisore in formato PDF gratuitamente! Trova il tuo manuale TVS 264 - AudioAffairs e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TVS 264 del marchio AudioAffairs.
MANUALE UTENTE TVS 264 AudioAffairs
- Vi ringraziamo per la vostra fiducia! 109
- Note generali 109
- Materiale in dotazione 111
- Istruzioni per la sicurezza 111
- Panoramica dell'apparecchio 115
- Posizionamento dell'apparecchio 118
- Collegamento dell'antenna 119
- Collegamento di apparecchi esterni 120
8.1. Collegamento HDMI (ARC) 120
8.2. Collegamento COAXIAL 121
8.3. Collegamento AUX ....122 - Alimentazione elettrica 124
- Funzionamento 125
10.1. Accensione e spegnimento con l'interruttore ....125
10.2. Attivazione e disattivazione dello standby ....125
10.3. Visualizzazione delle sorgenti ....126
10.4. Regolazione del volume 126
10.5. Impostazione dell'equalizzatore ....127
10.6. Impostazione dell'ora ....127
10.7. Spegnimento con SLEEP 128
10.8. Dimmer 128 - Radio 129
11.1. Impostazione dell'emittente ....129
11.2. Memorizzazione delle emittenti ....129 - Sveglia 131
- Stabilimento di un collegamento Bluetooth 132
- Pulizia 134
- Risoluzione dei problemi 135
- Smaltimento 136
- Dati tecnici 137
- Hotline 138
- Garanzia 139

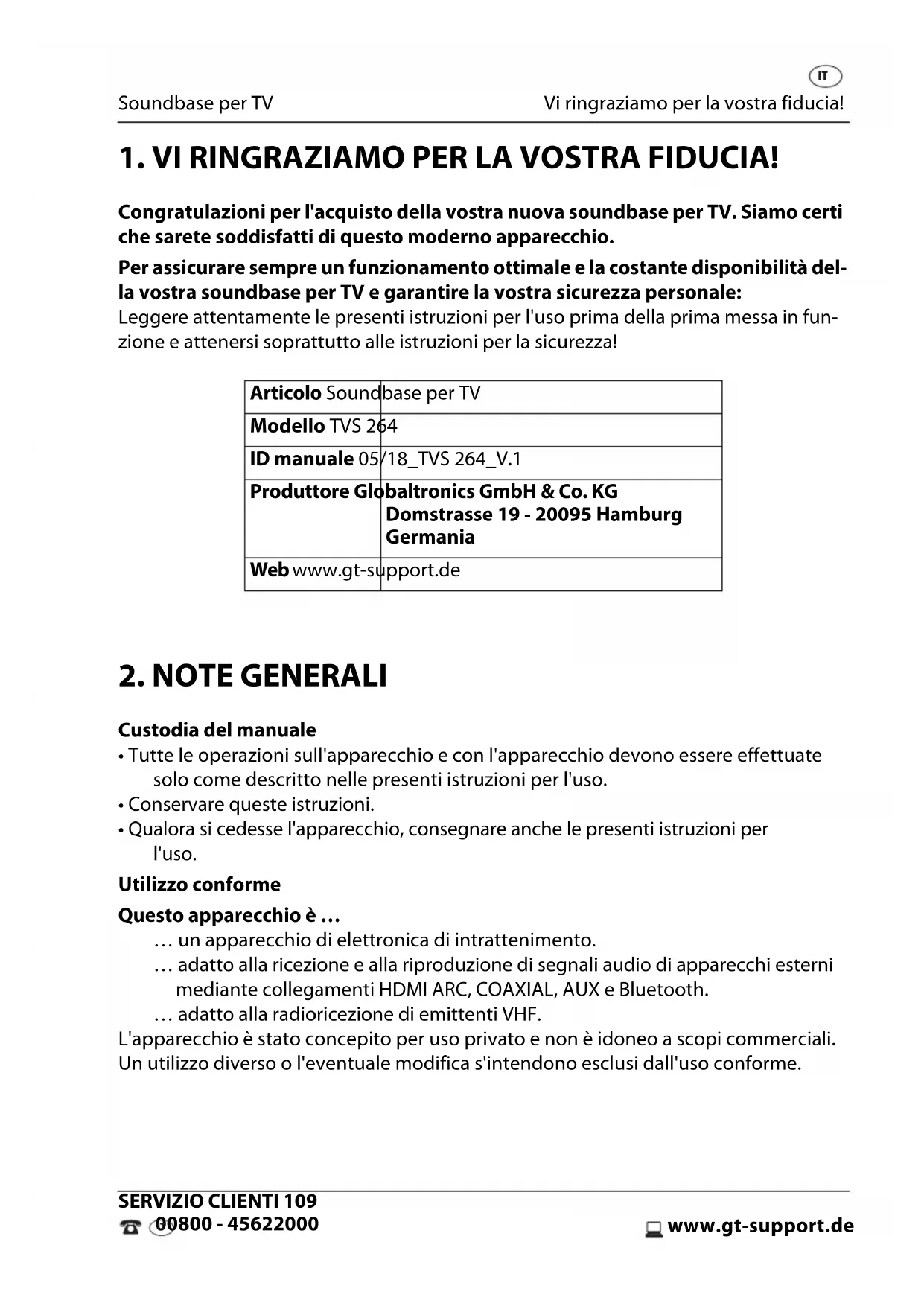

1. VI RINGRAZIAMO PER LA VOSTRA FIDUCIA!
Congratulazioni per l'acquisto della vostra nuova soundbase per TV. Siamo certi che sarete soddisfatti di questo moderno apparecchio.
Per assicurare sempre un funzionamento ottimale e la costante disponibilità della vostra soundbase per TV e garantire la vostra sicurezza personale:
Leggere attentamente le presenti istruzioni per l'uso prima della prima messa in funzione e attenersi soprattutto alle istruzioni per la sicurezza!
| Articolo Soundbase per TV | |
| Modello TVS 264 | |
| ID manuale 05/18_TVS 264_V.1 | |
| Produttore Globaltronics GmbH & Co. KG Domstrasse 19 - 20095 Hamburg Germania | |
| Web www.gt-support.de |
2. NOTE GENERALI
Custodia del manuale
- Tutte le operazioni sull'apparecchio e con l'apparecchio devono essere effettuate solo come descritto nelle presenti istruzioni per l'uso.
- Conservare queste istruzioni.
- Qualora si cedesse l'apparecchio, consegnare anche le presenti istruzioni per l'uso.
Utilizzo conforme
Questo apparecchio è ...
... un apparecchio di elettronica di intrattenimento.
... adatto alla ricezione e alla riproduzione di segnali audio di apparecchi esterni mediante collegamenti HDMI ARC, COAXIAL, AUX e Bluetooth.
... adatto alla radioricezione di emittenti VHF.
L'apparecchio è stato concepito per uso privato e non è idoneo a scopi commerciali. Un utilizzo diverso o l'eventuale modifica s'intendono esclusi dall'uso conforme.
Contrassegni/simboli
Dove necessario, le presenti istruzioni per l'uso riportano le avvertenze di sicurezza descritte di seguito:
PERICOLO! Rischio elevato: la mancata osservanza dell'avvertenza può compromettere la vita e l'integrità delle persone.
AVVERTENZA! Rischio medio: la mancata osservanza dell'avvertenza può causare lesioni o gravi danni materiali.
ATTENZIONE: rischio minimo: la mancata osservanza dell'avvertenza può causare lesioni lievi o danni materiali.
NOTA: circostanze e particolarità di cui tener conto durante l'uso dell'apparecchio.
Nota sulla dichiarazione di conformità
Con la presente, la Globaltronics GmbH dichiara che questo prodotto soddisfa i requisiti fondamentali e le altre norme pertinenti della Direttiva RED 2014/53/UE, della Direttiva ErP 2009/125/CE, della Direttiva Bassa tensione 2014/35/UE e della Direttiva RoHS 2011/65/CE.
La dichiarazione di conformità completa e queste istruzioni per l'uso in formato PDF sono reperibili in internet all'indirizzo www.gt-support.de.
Risparmiare energia: in modo completamente automatico!
NOTA: nuovo dispositivo di spegnimento automatico!
In conformità alle prescrizioni di legge in materia di risparmio energetico, questo apparecchio dispone di un dispositivo di spegnimento automatico. Se per circa 15 minuti non si ricevono segnali e l'apparecchio non viene azionato, l'apparecchio passa automaticamente alla modalità standby.
Questo simbolo contrassegna il prodotto quale apparecchio della classe di protezione II. Gli apparecchi di questa classe di protezione dispongono di un isolamento rafforzato o doppio.
Targhetta
La targhetta con i dati tecnici si trova sul lato posteriore dell'apparecchio.
3. MATERIALE IN DOTAZIONE
- Soundbase per TV
- Telecomando
- Batteria tipo CR 2025, 3 V (già inserita)
• Cavo di alimentazione EU
• Cavo di alimentazione UK
• Cavo audio 3,5 mm jack
• Cavo dell'antenna 75 Ohm + adattatore jack - Istruzioni per l'uso e cartolina di garanzia
4. ISTRUZIONI PER LA SICUREZZA
PERICOLO per bambini e persone con limitazioni
- Il materiale di imballaggio non è un giocattolo per bambini. I bambini non devono giocare con i sacchetti di plastica, poiché ciò comporta pericolo di soffocamento.
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con facoltà fisiche, sensoriali o mentali ridotte o prive di esperienza e/o conoscenze, a condizione che vengano sorvegliati o istruiti circa l'utilizzo sicuro dell'apparecchio e che abbiano compreso i rischi derivanti da tale utilizzo.
- I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione di competenza dell'utente non devono essere svolte da bambini non sorvegliati.
PERICOLO di scossa elettrica a causa dell'umidità
- Proteggere l'apparecchio dall'umidità, da goccioline o spruzzi d'acqua: Sussiste pericolo di scossa elettrica. Ad es. non posare vasi pieni d'acqua o simili sull'apparecchio o nelle immediate vicinanze.
- L'apparecchio non è adatto all'utilizzo in locali in cui è presente un'elevata umidità dell'aria (ad esempio il bagno). Rispettare le condizioni ambientali indicate nelle specifiche tecniche.
- Evitare che nell'apparecchio penetrino corpi estranei e liquidi.
- Nel caso in cui liquidi od oggetti estranei penetrassero nell'apparecchio, estrarre subito la spina dalla presa. Far controllare l'apparecchio prima di rimetterlo in funzione.
PERICOLO di scossa elettrica
- In caso di danni al cavo di alimentazione o all'apparecchio, estrarre immediata- mente la spina dalla presa.
- Non utilizzare l'apparecchio se presenta danni visibili all'alloggiamento o al cavo di alimentazione.
- Non è consentito trasformare l'apparecchio. Le riparazioni all'alloggiamento e al cavo di alimentazione devono essere eseguite esclusivamente dal Centro di assistenza.
Se il cavo di alimentazione di questo apparecchio subisce danni, deve essere sostituito da un cavo di collegamento specifico disponibile presso il nostro Centro di assistenza.
- Collegare il cavo di alimentazione solo ad una presa installata correttamente e facilmente accessibile. La presa deve essere facilmente accessibile dopo il collegamento.
- Posare tutti i cavi evitando che vi si possa inciampare.
- Durante il posizionamento dell'apparecchio, accertarsi che il cavo di alimentazione non sia compresso o schiacciato. Mantenere il cavo di alimentazione lontano da superfici calde e bordi vivi.
- Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina dalla presa.
• Staccare la spina dalla presa ...
... se non si utilizza l'apparecchio,
... se si desidera pulire l'apparecchio
... in caso di temporali.
- Non aprire mai l'alloggiamento esterno dell'apparecchio, non contiene parti che necessitano di manutenzione! L'apertura dell'alloggiamento esterno costituisce pericolo di scossa elettrica potenzialmente letale.
- Anche dopo lo spegnimento, l'apparecchio non è completamente staccato dalla rete elettrica.
PERICOLO DI INCENDIO
- Mantenere sempre lontane dal prodotto candele e fiamme libere per evitare la propagazione di incendi.
- Tenere le batterie vecchie e nuove fuori della portata dei bambini.
- Le batterie possono essere mortali. Conservare quindi le batterie e il telecomando fuori dalla portata dei bambini. Se la batteria è stata ingerita o è giunta altrimenti all'interno del corpo, rivolgersi immediatamente a un medico. In caso contrario, entro 2 ore possono verificarsi gravi corrosioni interne che possono condurre alla morte.
- La batteria non deve essere caricata o riattivata con altri strumenti, smontata, gettata nel fuoco o cortocircuitata.
- Prima di inserire la batteria, pulire i contatti della batteria e dell'apparecchio.
- Pericolo di esplosione in caso di sostituzione inadeguata delle batterie. Sostituire le batterie solo con batterie uguali o equivalenti.
- Inserire le batterie facendo attenzione alla polarità indicata (+/-).
- Togliere la batteria dal telecomando qualora si preveda di non utilizzarlo per un periodo di tempo prolungato. La batteria potrebbe perdere liquido danneggiano il telecomando.
- Se non è possibile chiudere correttamente lo scomparto batteria, non utilizzare più il telecomando e tenerlo lontano dai bambini.
- Non esporre la batteria a condizioni estreme, ad es. non collocare il telecomando su termosifoni né esporla ai raggi diretti del sole. Ciò aumenta il rischio di perdita di liquido.
- Se la batteria è scarica, toglierla subito dal telecomando! Ciò aumenta il rischio di perdita di liquido.
- Se è fuoriuscito liquido dalla batteria, evitare il contatto con pelle, occhi e mucose. In caso di contatto con il liquido, sciacquare subito la zona interessata con abbon-dante acqua pulita e rivolgersi immediatamente a un medico.
AVVERTENZA: infortuni causati da installazione non corretta
- Non collocare sulla soundbase per TV televisori o altri apparecchi che siano più pesanti di 35 kg e/o il cui piedino di appoggio sia di misure superiori a 48 x 22 cm.
- Collocare gli altri apparecchi sempre al centro della soundbase per TV, in modo che non possano cadere. Osservare al riguardo anche il disegno - vedere pagina 118.
AVVERTENZA: rischio di danni materiali
- Se si porta l'apparecchio da un luogo freddo ad un luogo caldo, al suo interno può formarsi umidità di condensa. Lasciare l'apparecchio spento per alcune ore.
- Collocare l'apparecchio su una superficie stabile e piana.
- Assicurare una ventilazione sufficiente intorno all'apparecchio. Mantenere in tutti i lati una distanza di almeno 10 cm. Non coprire l'apparecchio (ad esempio con riviste, tovaglie, tende ecc.).
- Posizionare l'apparecchio in modo che non sia colpito direttamente dalla luce solare.
- L'apparecchio è dotato di piedini antiscivolo di plastica. Dato che i mobili vengono rivestiti con una grande varietà di vernici e materiali plastici e trattati con diversi prodotti specifici, non è possibile escludere del tutto che alcuni di questi materiali contengano componenti che possano aggredire e ammorbidire la plastica dei piedini. Eventualmente, collocare una base antiscivolo sotto l'apparecchio.
- Per la pulizia utilizzare un panno morbido e asciutto. Non utilizzare detergenti corrosivi o abrasivi, poiché potrebbero danneggiare la superficie dell'apparecchio.
5. PANORAMICA DELL'APPARECCHIO

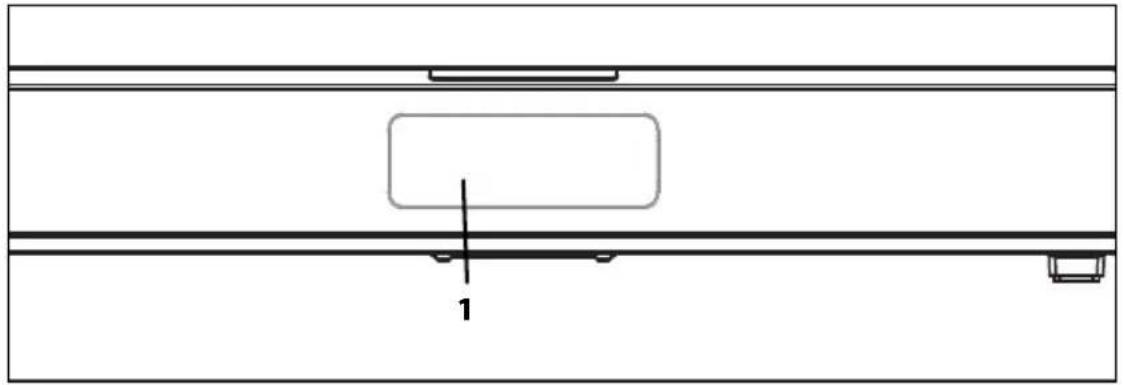

Lato anteriore dell'apparecchio

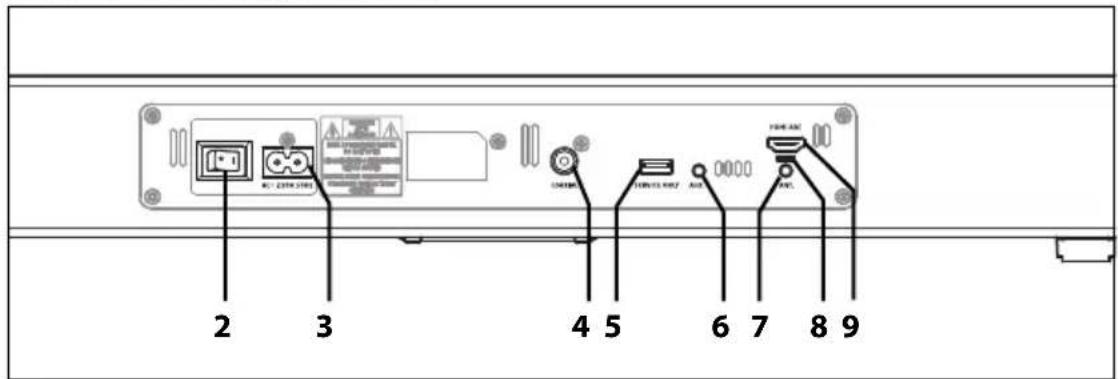

Lato posteriore dell'apparecchio
2 0 / I Interruttore on/off (interruttore)
3 AC\~ 230V 50Hz Collegamento per cavo di alimentazione
4 COAXIAL Collegamento COAXIAL
5 SERVICE ONLY Solo per assistenza: collegamento USB
6 A U X Collegamento AUX, jack da 3,5 mm
7 A N T. Collegamento dell'antenna 75 Ohm / jack da 3,5 mm
8 Solo per assistenza
Lato superiore dell'apparecchio
10 Accensione / messa in standby
11 Selezione dell'ingresso
12 EQ Selezione della regolazione audio
13 +/- Aumento/riduzione del volume

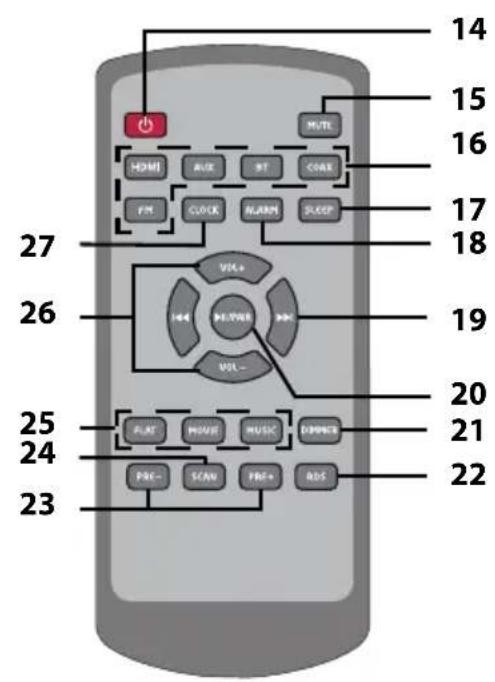

Telecomando
14 Accensione / messa in standby
15 MUTE Silenziamento / ritorno al volume impostato
16 HDMI, AUX, BT, COAX, FM Sezione del collegamento per la sorgente audio
17 SLEEP Impostazione dell'ora di spegnimento
18 ALARM In standby: impostazione dell'allarme
19 |◀◀▶▶| Per collegamento Bluetooth: I◀◀ ritorno all'inizio del brano (2 volte, brano precedente) / ▶▶▶I brano successivo / radio: cambia- mento della frequenza
20 ▶ II/PAIR Per collegamento Bluetooth: avvio/pausa / riavvio da pausa Mantenere premuto: stabilimento/annullamento del collegamento Bluetooth
21 DIMMER Regolazione della luminosità del display
22 RDS Funzionamento della radio: cambiamento dell'indicazione (brano, interprete ecc.)
23 PRE - PRE + Funzionamento della radio: accesso ad un'emittente memorizzata
24 SCAN Funzionamento della radio: ricerca automatica delle emittenti
25 FLAT /
MOVIE / Sezione della regolazione audio MUSIC
26 VOL+/VOL- Aumento / riduzione del volume
27 CLOCK Visualizzazione dell'ora / impostazione dell'ora
- Rimuovere completamente tutte le parti dell'imballaggio.
- Non esporre l'apparecchio né a calore né a umidità estremi. Provvedere ad una ventilazione sufficiente dell'apparecchio da tutti i lati.
ATTENZIONE:
- Non collocare sulla soundbase per TV televisori o altri apparecchi che siano più pesanti di 35 kg.
- Non collocare sulla soundbase per TV televisori o altri apparecchi il cui piedino di appoggio sia più grande di 48 x 22 cm.
- Collocare gli altri apparecchi sempre al centro della soundbase per TV, in modo che non possano cadere. Osservare al riguardo il disegno sottostante.
- Definire una posizione per la soundbase per TV. Fare in modo che ...
- nelle vicinanze vi sia una presa;
- vi sia sufficiente spazio verso l'alto, per il caso in cui si intenda collocare un televisore sull'apparecchio;
- è possibile collocare un televisore ed eventualmente altri apparecchi (p. e. Set-Top Box, lettore DVD) nelle vicinanze, qualora non si intenda/si possa collocarlo vicino all'apparecchio.
- Collegare il riproduttore o i riproduttori (vedere "Collegamento di apparecchi esterni" a pagina 120). Assicurarsi che tutti gli apparecchi poggino stabilmente.

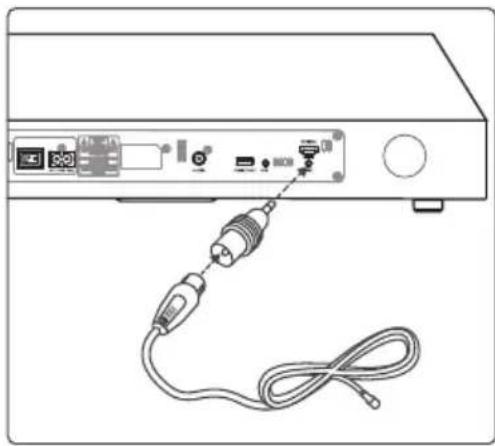

7. COLLEGAMENTO DELL'ANTENNA
- Spegnere l'apparecchio.
- Inserire l'adattatore nella presa ANT.
- Inserire il connettore del cavo dell'antenna nell'adattatore.
- Svolgere completamente il cavo dell'antenna.
- Premere il tasto per accendere la soundbase per TV.
- Per la riproduzione premere il tasto FM del telecomando. Sul display compare FM.
- Provare diverse posizioni per trovare la migliore qualità della ricezione.
8. COLLEGAMENTO DI APPARECCHI ESTERNI
AVVERTENZA!
- Abbassare il volume degli apparecchi prima di collegarli tra di loro.
- Spegnere tutti gli apparecchi prima di collegarli tra di loro e attenersi alle istruzioni degli apparecchi che si desidera collegare.
ARC sta per "Audio Return Channel" e significa che i segnali audio possono essere trasmessi in entrambe le direzioni. Un apparecchio provvisto di HDMI (ARC) è in grado sia di ricevere che di inviare segnali audio.
HDMI (CEC)
CEC sta per "Consumer Elecronics Control". Quando due o più apparecchi CEC sono collegati tra di loro, mediante un telecomando è possibile gestire almeno le funzioni di base, quali l'accensione e lo spegnimento.
Esempio: la soundbase per TV è collegata ad un televisore CEC mediante un cavo HDMI compatibile con CEC. Se ora si accende il televisore con il telecomando del televisore, si accende anche la soundbase per TV. (D'altra parte il televisore deve inviare e ricevere un segnale. Se il televisore riceve il segnale televisivo ad es. attraverso un Set-Top Box, anche quest'ultimo dev'essere acceso.)
Per poter utilizzare la funzione ARC, gli apparecchi esterni collegati alla soundbase per TV devono disporre anch'essi di un'interfaccia HDMI compatibile con ARC. In combinazione con un televisore compatibile con HDMI ARC, è così possibile inviare l'audio alla soundbase per TV senza necessità di un cavo audio supplementare.
- Controllare...
... se l'apparecchio esterno dispone di un ingresso HDMI ARC.
... se nell'apparecchio esterno la funzione ARC può essere utilizzata in continuo in tutti i collegamenti HDMI, o se la funzione ARC deve essere innanzitutto attivata. Consultare al riguardo il manuale dell'apparecchio esterno.
-
Eventualmente, attivare la funzione ARC nel menu dell'apparecchio esterno.
-
Collegare l'uscita HDMI ARC dell'apparecchio esterno alla presa HDMI ARC con un cavo HDMI.
-
Premere il tasto per accendere la soundbase per TV e accendere anche l'apparecchio esterno.
-
Per la riproduzione premere il tasto HDMI del telecomando della soundbase per TV. Sul display compare TV ARC.
-
Avviare poi la riproduzione dall'apparecchio esterno. Se il collegamento è corretto, a questo punto si può regolare l'audio della soundbase per TV con il telecomando del televisore.
NOTA: se dopo qualche secondo non si sente audio dalla soundbase per TV, impostare l'uscita audio su PCM nel menu del televisore.
NOTA: è possibile che nel vostro televisore sia necessario impostare la riproduzione dell'audio sull'uscita coassiale.
Per collegare apparecchi esterni alla presa COAXIAL è necessario un cavo coassiale. Il cavo non è compreso nel materiale in dotazione.
-
Mediante un cavo coassiale, collegare l'uscita coassiale dell'apparecchio esterno alla presa COAXIAL.
-
Premere il tasto per accendere la soundbase per TV e accendere anche l'apparecchio esterno.
-
Per la riproduzione premere il tasto COAX del telecomando della soundbase per TV. Sul display compare COAXIAL.
-
Avviare poi la riproduzione dall'apparecchio esterno. Il volume può essere regolato dalla soundbase per TV.
NOTA: può risultare opportuno disattivare il volume dell'apparecchio esterno e ascoltare l'audio solo dalla soundbase per TV.
- Spegnere entrambi gli apparecchi prima di scollegarli.
Tramite la presa AUX è possibile collegare ad es. la cuffia o l'uscita stereo del vostro televisore. Un'estremità del cavo deve terminare con un jack di 3,5 mm per la presa AUX. Il tipo di connettore che deve trovarsi all'altra estremità dipende dall'uscita audio dell'apparecchio esterno.
(Viene fornito un cavo audio con jack da 3,5 mm su jack da 3,5 mm).
- Con un cavo audio, collegare l'uscita audio dell'apparecchio esterno alla presa AUX.
- Premere il tasto per accendere la soundbase per TV e accendere anche l'apparecchio esterno.
- Per la riproduzione premere il tasto AUX del telecomando della soundbase per TV. Sul display compare AUX.
- Avviare poi la riproduzione dall'apparecchio esterno. Il volume può essere regolato dall'apparecchio esterno e dalla soundbase per TV.
NOTE:
- Può risultare opportuno disattivare il volume dell'apparecchio esterno e ascoltare l'audio solo dalla soundbase per TV.
- Alcuni televisori disattivano le uscite audio quando si inserisce un connettore nell'uscita per cuffia.
- Spegnere entrambi gli apparecchi prima di scollegarli.
NOTA: se la riproduzione è distorta, è possibile che il volume dell'apparecchio esterno sia regolato su un livello troppo alto. Abbassare il volume nell'apparecchio esterno e aumentarlo invece nella soundbase per TV.
9. ALIMENTAZIONE ELETTRICA
Inserimento/sostituzione della batteria del telecomando
PERICOLO! Pericolo di esplosione in caso di sostituzione inadeguata delle batterie. Sostituire le batterie solo con batterie uguali o equivalenti.
NOTA: il telecomando viene fornito con una batteria inserita. Prima del primo utilizzo estrarre la fascetta di plastica dal telecomando.
È necessario un cacciavite a croce.
- Svitare la piccola vite del lato inferiore del tele- comando con un cacciavite a croce.
- Estrarre lo scomparto batteria.
- Inserire la batteria (CR2025 3V) o sostituire la vecchia batteria con una nuova. Il polo positivo (+) della batteria deve essere rivolto verso l'alto.
- Spingere lo scomparto batteria nel telecomando e riavvitare la vite.
Collegamento alla rete
- Collegare tutti gli apparecchi prima di stabilire l'alimentazione di corrente.
- Inserire l'estremità piatta della spina nel collegamento AC 230 V \~ 50 Hz dell'apparecchio.
- Inserire la spina in una presa ben accessibile la cui tensione coincida con le indicazioni della targhetta. La presa di corrente deve essere facilmente accessibile anche dopo il collegamento.
NOTA: per scollegare l'apparecchio dalla rete elettrica, estrarre la spina dalla presa.
10. FUNZIONAMENTO
Questo capitolo presenta il funzionamento di base della soundbase per TV.
È possibile modificare comodamente tutte le impostazioni con il telecomando. Le funzioni di base possono essere eseguite anche con i tasti che si trovano sull'apparecchio. Nelle istruzioni è in genere riportato il comando attraverso il telecomando.
10.1 ACCENSIONE E SPEGNIMENTO CON L'INTERRUTTORE
- L'interruttore si trova sul lato posteriore destro. Esso consente di accendere (I) e spegnere (0) l'apparecchio. Se si è spento completamente l'apparecchio con l'interruttore, sul display non compare l'ora.
Dopo l'accensione inizia un'installazione automatica (INSTALL). Nel corso dell'installazione vengono cercate le emittenti radiofoniche FM e, a seconda dell'intensità della ricezione, vengono memorizzate fino a 30 emittenti. Una volta conclusa l'installazione, l'apparecchio entra in standby.
Sul display compare --:--. Durante il funzionamento della radio, l'ora viene acquisita di solito da un'emittente radiofonica. In caso contrario (vedere "Impostazione dell'ora" a pagina 127).
NOTE:
- Se l'apparecchio è stato spento con l'interruttore, non può essere acceso con il telecomando.
- Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina dalla presa.
10.2 ATTIVAZIONE E DISATTIVAZIONE DELLO STANDBY
- Se l'apparecchio si trova in modalità standby (compare l'ora), premere il tasto 🔒. L'apparecchio si accende con l'ultima modalità operativa impostata / l'ultima fonte di segnale selezionata.
- Premere il tasto ⏻ per riportare l'apparecchio in modalità standby.
NOTE:
- Se l'apparecchio non riceve segnali per circa 15 minuti, passa automaticamente alla modalità standby.
- Per scollegare completamente l'apparecchio dalla rete elettrica, estrarre la spina dalla presa.
10.3 VISUALIZZAZIONE DELLE SORGENTI
Per alternare tra diverse sorgenti audio, utilizzare il telecomando o il tasto dell'apparecchio.
| Sorgente audio collegata a/tramite | Premere sul telecomando Indicazione nel display | |
| HDMI ARC HDMI TV ARC | ||
| COAXIAL | COAX | COAXIAL |
| AUX | AUX | AUX |
| Collegamento Bluetooth | BT | BTNO BT se non è ancora colle-gato alcun apparecchio. |
| Radio | FM | FM |
- Premere il tasto finché non compare l'indicazione corrispondente.
10.4 REGOLAZIONE DEL VOLUME
- Utilizzare i tasti VOL +/- per impostare il volume. Quando viene raggiunto il volume massimo o minimo, sul display compare VOL MAX o VOL MIN.
• Sull'apparecchio, premere i tasti +/-, per regolare il volume. - Premere il tasto MUTE per disattivare temporaneamente l'audio. Sul display compare MUTE.
Riattivare l'audio con il tasto MUTE o con i tasti VOL +/-
- Quando si accende l'apparecchio dalla modalità standby, esso passa automaticamente...
... al livello di volume 8 se era stato messo in standby quando si trovava tra i livelli VOL MIN e 8.
... al livello di volume in cui si trovava al momento dello spegnimento se era stato messo in standby quando si trovava tra i livelli 9 e 18.
... al livello di volume 19 se era stato messo in standby quando si trovava tra i livelli 19 e VOL MAX.
Audio e modalità di collegamento
A seconda del collegamento mediante il quale l'audio viene trasmesso dal televisore alla soundbase per TV, sarà possibile regolare l'audio solo dalla soundbase per TV o anche dal televisore. Vi possono anche essere differenze tra un televisore e l'altro.
- Se si usa un televisore HDMI (ARC) e lo si collega alla soundbase per TV con un cavo HDMI (ARC), è possibile regolare il volume con il telecomando del televisore o con il telecomando della soundbase per TV. In entrambi i casi cambierà solo il volume della soundbase per TV.
- Se si è collegato l'ingresso AUX al televisore con un cavo audio, il volume degli apparecchi si regola sempre con i rispettivi telecomandi.
10.5 IMPOSTAZIONE DELL'EQUALIZZATORE
Per adattare l'audio alle proprie necessità, esistono tra diverse impostazioni: FLAT, MOVIE e MUSIC.
Premere il tasto corrispondente finché sul display non compare l'indicazione corrispondente.
| Equalizzatore Premere il tasto | |
| nessunequalizzatore | FLAT |
| per film MOVIE | |
| per musica MUSIC | |
10.6 IMPOSTAZIONE DELL'ORA
NOTA: se non si preme nessun tasto per 15 secondi, si esce dall'impostazione.
-
In modalità standby, premere per circa 2 secondi il tasto CLOCK. Compare CLOCK SET. Quindi lampeggia l'indicazione dell'ora (0).
-
Premere VOL +/-, per impostare le ore. Per memorizzare premere il tasto CLOCK. L'indicazione dei minuti lampeggia (00).
-
Premere VOL +/-, per impostare i minuti. Per memorizzare premere il tasto CLOCK. A questo punto l'ora è impostata.
Durante il funzionamento è possibile visualizzare l'ora per qualche secondo premendo brevemente il tasto CLOCK.
10.7 SPEGNIMENTO CON SLEEP
La funzione Sleep consente di stabilire un periodo di tempo al termine del quale l'apparecchio si spegne.
- Accendere l'apparecchio.
- Premere il tasto SLEEP. Sul display compare SLEEP 120.
- Premendo il tasto SLEEP si alterna tra 120, 90, 60, 30, 15, 10 minuti o 00 (disattivato). Dopo circa 3 secondi compare di nuovo l'indicazione normale e l'imposta-zione è memorizzata. Allo scadere del tempo impostato, l'apparecchio si spegne.
NOTE:
- Se la funzione Sleep è attivata, è possibile visualizzare il tempo restante premen-do una volta brevemente il tasto SLEEP.
- Se scatta un allarme mentre la funzione Sleep è attivata, l'allarme disattiva la funzione.
10.8 DIMMER
- Premere il tasto DIMMER per regolare in 3 livelli la luminosità del display o per disattivarla completamente.
11. RADIO
Se le emittenti mettono a disposizione informazioni, sul display compaiono il nome dell'emittente e il brano. È possibile cambiare per breve tempo l'indicazione premendo il tasto RDS.
- Attivare l'interruttore del lato posteriore (I).
- Premere il tasto per accendere la soundbase per TV.
- Per accedere alla modalità radio, premere il tasto FM del telecomando della soundbase per TV finché sul display non compare FM.
11.1 IMPOSTAZIONE DELL'EMITTENTE
Sul display si può leggere la frequenza impostata.
- Svolgere completamente l'antenna a filo. Provare diverse posizioni per migliorare la qualità della ricezione ed eventualmente cambiare l'ubicazione dell'apparecchio.
- Impostare l'emittente desiderata con i tasti ◀◀◀ / ▶▶▶.
- Premere brevemente ◀◀◀ / ▶▶▶: cambiare la frequenza a passi di 0,05 MHz.
- Mantenere premuto I◄◄ / ►►I fino a cambiare la frequenza: avvia la ricerca delle emittenti, si arresta in corrispondenza della prossima emittente con segnale forte.
11.2 MEMORIZZAZIONE DELLE EMITTENTI
È possibile memorizzare fino a 30 emittenti VHF.
Ricerca automatica delle emittenti
La ricerca automatica delle emittenti consente di cercare e memorizzare automaticamente le prime 30 emittenti con ricezione sufficiente.
- Premere e mantenere premuto il tasto SCAN finché sul display non compare AUTO. Inizia la ricerca delle emittenti e le prime 30 emittenti trovate vengono memorizzate automaticamente con frequenza crescente nelle posizioni di memoria da 1 a 30. Viene riprodotta automaticamente l'emittente della prima posizione di memoria.
Memorizzazione manuale delle emittenti
- Selezionare l'emittente desiderata.
- Premere il tasto SCAN, sul display lampeggia la successiva posizione di programma libera, ad es. P16.
- Per selezionare un'altra posizione di programma, premere ripetutamente i tasti PRE + o PRE -. I numeri di programma vengono mostrati sul display.
- Memorizzare l'emittente premendo il tasto SCAN.
NOTA: le emittenti memorizzate vengono cancellate se si sovrascrive la posizione di programma ad esse assegnata.
Accesso ad un'emittente memorizzata
- Premere ripetutamente i tasti PRE + o PRE -. Vengono mostrate brevemente la posizione di programma e la frequenza. Poi compare il nome dell'emittente (solo se l'emittente radiofonica trasmette questa informazione).
12. SVEGLIA
NOTA: prima di impostare l'ora della sveglia occorre impostare correttamente l'ora. È possibile farsi svegliare da un suono di allarme o dalla radio.
Impostazione dell'ora della sveglia
- La soundbase deve trovarsi in standby. Eventualmente spegnerla con il tasto.
- In modalità standby, premere per circa 2 secondi il tasto ALARM. Compare TIMER SET. Quindi lampeggia l'indicazione dell'ora (0).
- Premere VOL +/-, per impostare le ore. Per memorizzare premere ALARM. L'indicazione dei minuti lampeggia (00).
- Premere VOL +/-, per impostare i minuti. Per memorizzare premere ALARM. La modalità di sveglia lampeggia.
- Premere VOL +/-, per alternare tra BUZZER (suono di allarme) e FM (radio). Per memorizzare premere ALARM. L'indicazione del volume lampeggia ed è possibile regolare il volume da VOL 05 a 32.
- Premere VOL +/-, per impostare il volume desiderato. Per memorizzare premere ALARM. Il display indica TMR. Lampeggiano ON oppure OFF.
- Premere VOL +/-, per attivare o disattivare la sveglia. Per memorizzare premere ALARM.
NOTE:
- Se come allarme si è scelto il funzionamento della radio, si verrà svegliati dall'ultima emittente selezionata.
- L'allarme si attiva anche se l'apparecchio è spento.
- Se durante la programmazione non si preme alcun tasto per circa 15 secondi, le impostazioni non vengono memorizzate.
Attivazione e disattivazione della sveglia
Se è impostata un'ora della sveglia, in modalità standby premere brevemente il tasto ALARM, per alternare tra TMR ON (sveglia attivata) e TMR OFF (sveglia disattivata). Se la sveglia è attivata, sul display compare il simbolo della sveglia 📋
Disattivazione dell'allarme
- Quando l'allarme suona all'ora impostata, premere il tasto . L'allarme tace e resta attivato per il giorno successivo.
• L'allarme viene disattivato automaticamente dopo 60 minuti.
La tecnologia radio Bluetooth consente di trasmettere dati senza fili agli apparecchi dotati di questa interfaccia. Ad es. è possibile riprodurre i file musicali memorizzati in un telefono cellulare provvisto di Bluetooth e ascoltarli con la soundbase per TV. La portata tra gli apparecchi accoppiati può essere di massimo 8 metri.
- Premere il tasto per accendere la soundbase per TV e accendere anche l'apparecchio esterno.
- Sul telecomando, premere il tasto BT. Sul display compare BT. Poco dopo, l'indicazione NO BT segnala che non esiste ancora alcun collegamento Bluetooth.
- Attivare il collegamento Bluetooth dell'apparecchio riproduttore. L'apparecchio riproduttore cerca apparecchi con i quali collegarsi.
- A questo punto l'apparecchio riproduttore dovrebbe ricevere l'ID apparecchio TVS 264.
- Stabilire ora il collegamento alla soundbase per TV nell'apparecchio riproduttore. Per farlo, attivare la segnalazione TVS 264 sull'apparecchio riproduttore.
- Una volta stabilito il collegamento, vengono emessi due bip. Sull'apparecchio riproduttore compare ad es. il messaggio "Collegato". Sul display della soundbase compare B T.
- Avviare la riproduzione nel riproduttore Bluetooth.
Il volume può essere regolato dall'apparecchio esterno e dalla soundbase per TV.
Stabilimento di un nuovo collegamento BT
Se si desidera terminare un collegamento Bluetooth per collegare un altro apparecchio Bluetooth alla soundbase per TV, procedere come segue:
- Premere e mantenere premuto per circa 2 secondi il tasto ▶II/PAIR per terminare il collegamento esistente e attivare la modalità di Pairing. Sul display compare PAIR.
- Attivare il collegamento Bluetooth dell'altro apparecchio riproduttore e procedere come descritto sopra.
NOTA: se entro due minuti non viene collegato un altro riproduttore Bluetooth alla soundbase per TV, viene ristabilito il collegamento al primo apparecchio.
Chiusura del collegamento BT
- Spegnere uno degli apparecchi.
- In uno degli apparecchi collegati, uscire dalla modalità Bluetooth.
- Se la distanza tra gli apparecchi supera gli 8 metri, il collegamento viene interrotto.
NOTE:
- Se per l'accoppiamento è necessario inserire un codice, utilizzare "0000". Inserire questo codice nell'apparecchio riproduttore.
- Se la riproduzione è distorta, è possibile che l'audio dell'apparecchio riproduttore sia regolato su un livello troppo alto. Abbassare il volume dell'apparecchio riproduttore aumentando invece il volume della soundbase per TV.
- Può darsi il caso che non sia possibile collegare tutti gli apparecchi Bluetooth.
Controllo
| Funzionamento | |
| Avvio | Premere ▶II/PAIR |
| Pausa | Premere ▶II/PAIR: la riproduzione viene arrestata |
| Brano successivo | Premere ▶I |
| Riavviare il brano | Premere I◀1 volta |
| Brano precedente | Premere I◀2 volte |
Funzione vocale
Se si è collegato uno smartphone alla soundbase per TV mediante Bluetooth, se arriva una telefonata viene silenziata la musica. Lo squillo viene emesso attraverso lo smartphone.
- Rispondere alla telefonata come di consueto dallo smartphone. L'audio viene riprodotto dallo smartphone.
Una volta conclusa la conversazione, di solito la riproduzione riprende automaticamente.
14. PULIZIA
PERICOLO! Prima di pulire l'apparecchio, scollegarlo dalla rete elettrica. Evitare che nell'apparecchio penetri liquido.
ATTENZIONE: non utilizzare solventi, alcol metilico, diluenti, ecc., poiché potrebbero danneggiare la superficie dell'apparecchio.
Non utilizzare detergenti corrosivi o abrasivi, poiché potrebbero danneggiare la superficie dell'apparecchio.
Alloggiamento
Pulire l'alloggiamento con un panno leggermente inumidito.
15. RISOLUZIONE DEI PROBLEMI
Qualora l'apparecchio non funzioni correttamente, scorrere l'elenco di controllo seguente, poiché l'anomalia di funzionamento potrebbe essere dovuta a un piccolo problema che l'utente è in grado di risolvere autonomamente.
PERICOLO! Non tentare mai di riparare autonomamente l'apparecchio. Se il problema non può essere risolto, si prega di rivolgersi al nostro Centro di assistenza.
| Errore Possibili cause/rimedi | |
| Non funziona | - L'apparecchio è spento dall'interruttore?- L'apparecchio è collegato ad una rete elettrica? |
| Audio assente | - Si è disattivato l'audio da uno degli apparecchi collegati?- Si è selezionata la modalità operativa corretta?- Controllare il collegamento tramite cavo/Bluetooth. |
| Nessuna indicazione | - L'indicazione del display è stata disattivata con il tasto DIMMER? |
| Audio assente nel collegamento HDMI ARC | - Il televisore dispone della funzione ARC?- È necessario passare all'emissione del segnale ARC nel menu del vostro televisore? Consultare le istruzioni del vostro televisore.- Si è impostata l'emissione del segnale audio su audio PCM? |
| Nessuna reazione a qualsiasi comando tramite tasti | - In questo raro caso l'apparecchio richiede un riavvio del software. Spegnerlo e riaccenderlo dall'interruttore.- La batteria del telecomando è scarica? Eventualmente sostituire la batteria. |
| Forte ronzio | - Controllare se tutti i cavi di collegamento sono collegati correttamente. |
| Nessun collegamento Bluetooth | - L'apparecchio mobile è compatibile con Bluetooth? Leggere le istruzioni per l'uso dell'apparecchio mobile.- Controllare le impostazioni.- Eventualmente attivare il Bluetooth.- Controllare se la soundbase per TV è presente nell'elenco degli apparecchi trovati. In caso contrario collegare nuovamente gli apparecchi.- La soundbase è già collegata ad un altro apparecchio Bluetooth? Premere il tasto ▶II/PAIR per stabilire nuovamente il collegamento. |
16. SMALTIMENTO
Non è consentito smaltire apparecchi usati e batterie tra i normali rifiuti domestici.
Se possibile, conservare l'imballaggio fino alla scadenza del periodo di garanzia. Successivamente smaltirlo nel rispetto dell'ambiente.
Lo smaltimento dell'apparecchio deve essere affidato ad un ente autorizzato, nel rispetto delle direttiva sullo smaltimento 2012/19/UE. I materiali plastici e i componenti elettronici devono essere consegnati a una società specializzata nel riciclaggio.
Informarsi presso il centro competente per lo smaltimento dei rifiuti del proprio comune.
Le batterie esaurite devono essere smaltite in modo adeguato. A tale scopo, servirsi degli appositi contenitori disponibili presso i negozi che vendono batterie o nei punti di raccolta municipali.
I consumatori sono legalmente obbligati a consegnare le batterie e gli alimentatori a un centro di raccolta del proprio comune/quartiere o a restituirli al rivenditore.
Tale obbligo consente lo smaltimento ecologico delle batterie e degli accumulatori. Le batterie e gli accumulatori contrassegnati con le seguenti lettere contengono, tra le altre sostanze, sostanze nocive come: Cd (cadmio), Hg (mercurio), Pb (piombo).
17. DATI TECNICI
| Dati elettrici | |
| Tensione di rete: 230 V ~ 50 Hz | |
| Classe di protezione: II | ☐ |
| Assorbimento di potenza: In standby: | Massima circa 50 W< 1 W |
| Audio | |
| Potenza di uscita audio: 2x 15 W | + 30 W subwoofer |
| Collegamenti | |
| HDMI ARC COAXIAL AUX ANT. | HDMI COAXIAL Jack da 3,5 mm75 Ohm, jack da 3,5 mm |
| USB Solo per assistenza | |
| Bluetooth: Bluetooth 4.2+EDR (A2DP, AVRCP) | |
| Gamma di frequenze: 2402 - 2480 MHz | |
| Potenza di trasmissione: 3,2 mW | (max.) |
| VHF (FM): 87,50 - 108,00 MHz | |
| Telecomando | |
| Batteria: | 1x CR2025 3 V |
| Classe LED: | RG0 |
| Informazioni generali | |
| Dimensioni (L x P x A): | circa 525 x 300 x 75 mm |
| Condizioni ambientali: | Temperatura d'esercizio: 5 °C – 35 °C |
| Peso: | circa 3600 g |
Con riserva di modifiche tecniche.
18. HOTLINE
Qualora si presentasse un problema tecnico, si prega di rivolgersi alla nostra hot-line, poiché la maggior parte degli errori possono essere eliminati senza necessità di spedire l'apparecchio.
Qualora durante il colloquio dovesse evidenziarsi che si tratta effettivamente di un apparecchio difettoso, si prega di spedire l'apparecchio per la riparazione con una descrizione esatta dell'errore.
In tal caso si prega di inviare anche la cartolina di assistenza interamente compilata (alla fine di queste istruzioni) nonché una copia della ricevuta d'acquisto.
Si tenga presente che i reclami ingiustificati comportano costi.
Grazie
Hotline:
00800 - 45622000 (chiamata gratuita)
gratis - 365 giorni all'anno -
da lunedì a domenica
E-mail:
gt-support-it@telemarcom.de
19. GARANZIA
Gentile cliente,
la ringraziamo di aver scelto uno dei nostri prodotti. Il nostro prodotto soddisfa i requisiti di legge ed è stato realizzato con costanti controlli di qualità. I dati tecnici rispecchiano lo stato attuale al momento della messa in stampa. Con riserva di modifiche. La garanzia per gli apparecchi elettronici soddisfa le disposizioni di legge vigenti al momento dell'acquisto.
Se contrariamente alle aspettative questo apparecchio dovesse presentare un problema tecnico, La preghiamo di attenersi ai seguenti punti:
Il termine di garanzia legale e commerciale dell'apparecchio è di 24 mesi a decorrere dalla data d'acquisto. A tale scopo La preghiamo di conservare la ricevuta d'acquisto. La garanzia legale e la garanzia commerciale si riferiscono solo ai difetti riconducibili ad errori di produzione o del materiale.
Si declina ogni garanzia legale o commerciale per i danni riconducibili ad un uso improprio o ad interventi impropri, nonché per i danni dovuti a fulmini, sovratensione, interruzioni della corrente elettrica, incendio o altre catastrofi naturali. Se tuttavia si rendesse necessario riparare l'apparecchio, riceverà un preventivo.
La garanzia legale e la garanzia commerciale decadono anche qualora il prodotto sia stato modificato o riparato da una persona non autorizzata, se è stato modificato o rimosso il numero di serie del prodotto, se il prodotto è stato o è utilizzato in modo non conforme alla sua destinazione d'uso o se il termine di garanzia è scaduto.
È imprescindibile conservare la ricevuta d'acquisto e la confezione originale. Se in caso di richiesta di assistenza non dovesse disporre di un imballaggio adeguato al trasporto, questo potrà esserle inviato a pagamento.
Qualora si presentasse un problema tecnico, si prega di rivolgersi alla nostra hotline.
Nel quadro della garanzia commerciale ci riserviamo il diritto di riparare l'apparecchio o di sostituirlo con un apparecchio comparabile.
I diritti legali del consumatore non sono limitati dalla presente garanzia.
SCHEDA DI ASSISTENZA
Dati del prodotto:
Modello
Numero di serie
Data d'acquisto
(come da scontrino allegato)
Dati del possessore:
Nome
Numero di telefono
Indirizzo
Descrizione del guasto:
- VI RINGRAZIAMO PER LA VOSTRA FIDUCIA!
- NOTE GENERALI
- Custodia del manuale
- Utilizzo conforme
- Questo apparecchio è ...
- Contrassegni/simboli
- Nota sulla dichiarazione di conformità
- Risparmiare energia: in modo completamente automatico!
- NOTA: nuovo dispositivo di spegnimento automatico!
- Targhetta
- MATERIALE IN DOTAZIONE
- ISTRUZIONI PER LA SICUREZZA
- PERICOLO per bambini e persone con limitazioni
- PERICOLO di scossa elettrica a causa dell'umidità
- PERICOLO di scossa elettrica
- PERICOLO DI INCENDIO
- AVVERTENZA: infortuni causati da installazione non corretta
- AVVERTENZA: rischio di danni materiali
- PANORAMICA DELL'APPARECCHIO
- Lato superiore dell'apparecchio
- Telecomando
- ATTENZIONE:
- COLLEGAMENTO DELL'ANTENNA
- COLLEGAMENTO DI APPARECCHI ESTERNI
- AVVERTENZA!
- HDMI (CEC)
- NOTE:
- ALIMENTAZIONE ELETTRICA
- Inserimento/sostituzione della batteria del telecomando
- Collegamento alla rete
- FUNZIONAMENTO
- ACCENSIONE E SPEGNIMENTO CON L'INTERRUTTORE
- ATTIVAZIONE E DISATTIVAZIONE DELLO STANDBY
- VISUALIZZAZIONE DELLE SORGENTI
- REGOLAZIONE DEL VOLUME
- Audio e modalità di collegamento
- IMPOSTAZIONE DELL'EQUALIZZATORE
- IMPOSTAZIONE DELL'ORA
- SPEGNIMENTO CON SLEEP
- DIMMER
- RADIO
- IMPOSTAZIONE DELL'EMITTENTE
- MEMORIZZAZIONE DELLE EMITTENTI
- Ricerca automatica delle emittenti
- Memorizzazione manuale delle emittenti
- Accesso ad un'emittente memorizzata
- SVEGLIA
- Impostazione dell'ora della sveglia
- Attivazione e disattivazione della sveglia
- Disattivazione dell'allarme
- Stabilimento di un nuovo collegamento BT
- Chiusura del collegamento BT
- Controllo
- Funzione vocale
- PULIZIA
- Alloggiamento
- RISOLUZIONE DEI PROBLEMI
- SMALTIMENTO
- DATI TECNICI
- HOTLINE
- Hotline:
- E-mail:
- GARANZIA
- SCHEDA DI ASSISTENZA
- Dati del prodotto:
- Dati del possessore:
- Descrizione del guasto:
Marca : AudioAffairs
Modello : TVS 264
Categoria : Televisore
