| Tipo di prodotto | Soffiatore / Aspiratore di foglie elettrico |
| Marca | Gardenline |
| Modello | GLLS 2302 |
| Tensione nominale | 220–240 V~ |
| Frequenza | 50 Hz |
| Potenza di aspirazione | 840 W |
| Classe di protezione | II (doppio isolamento) |
| Tipo di protezione | IP 20 |
| Volume del sacco raccoglitore | Circa 45 L |
| Peso | 4,2 kg |
| Modalità d'uso | Soffiaggio e aspirazione |
| Velocità variabile | Sì, regolatore di velocità di rotazione |
| Cintura di trasporto | Inclusa, con chiusura a scatto |
| Rulli di guida | Sì, per facilitare lo spostamento |
| Livello di potenza acustica garantito | 110 dB(A) |
| Vibrazioni mano-braccio (impugnatura posteriore) | 9,8 m/s² (incertezza K=1,5 m/s²) |
| Manutenzione e pulizia | Pulire dopo ogni utilizzo; non usare acqua in pressione |
| Ricambi e accessori | Disponibili su www.einhell.ch |
Domande frequenti - GLLS 2302 Gardenline
Domande degli utenti su GLLS 2302 Gardenline
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Soffiatore in formato PDF gratuitamente! Trova il tuo manuale GLLS 2302 - Gardenline e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GLLS 2302 del marchio Gardenline.
MANUALE UTENTE GLLS 2302 Gardenline
Risque d'endommagement!
Risque d'endommagement!
Puissance nominale: 2 300 W
Vitesse de ralenti: 8 000–15 000 min
Panoramica prodotto 3
Utilizzo ....4
Dotazione/parti dell'apparecchio....66
Codici QR 67
Informazioni generali 68
Leggere e conservare le istruzioni per l'uso....68
Descrizione pittogrammi....68
Sicurezza 70
Utilizzo conforme all'uso previsto ....70
Rischi residui....71
Avvertenze generali di sicurezza per utensili elettrici ....71
Ulteriori avvertenze di sicurezza per il soffiatore aspiratore
elettrico portatile con funzione di soffiaggio....75
Ulteriori avvertenze di sicurezza....78
Prima messa in funzione....79
Controllare il soffiatore aspiratore e la dotazione ....79
Montare il soffiatore aspiratore 80
Montare il tubo di aspirazione.... 80
Fissare l'impugnatura addizionale....80
Montare il tubo di soffiaggio....81
Montaggio in modalità di soffiaggio....81
Montaggio in modalità di aspirazione 81
Utilizzare la tracolla 82
Utilizzo 82
Preparare il soffiatore aspiratore 82
Accendere/spegnere il soffiatore aspiratore 83
Utilizzare il soffiatore aspiratore in modalità di aspirazione....83
Utilizzare il soffiatore aspiratore in modalità di soffiaggio....84
Svuotare il sacco di raccolta....84
Smontare il sacco di raccolta....85
Rimuovere un'ostruzione ....85
Pulizia 86
Manutenzione e riparazione 87
Conservazione 87
Trasporto 88
Ricerca anomalie 88
Dati tecnici 89
Ricambi e accessori 89
Informazione relativa al rumore/vibrazione 90
Smaltimento 92
Dichiarazione di conformità....93

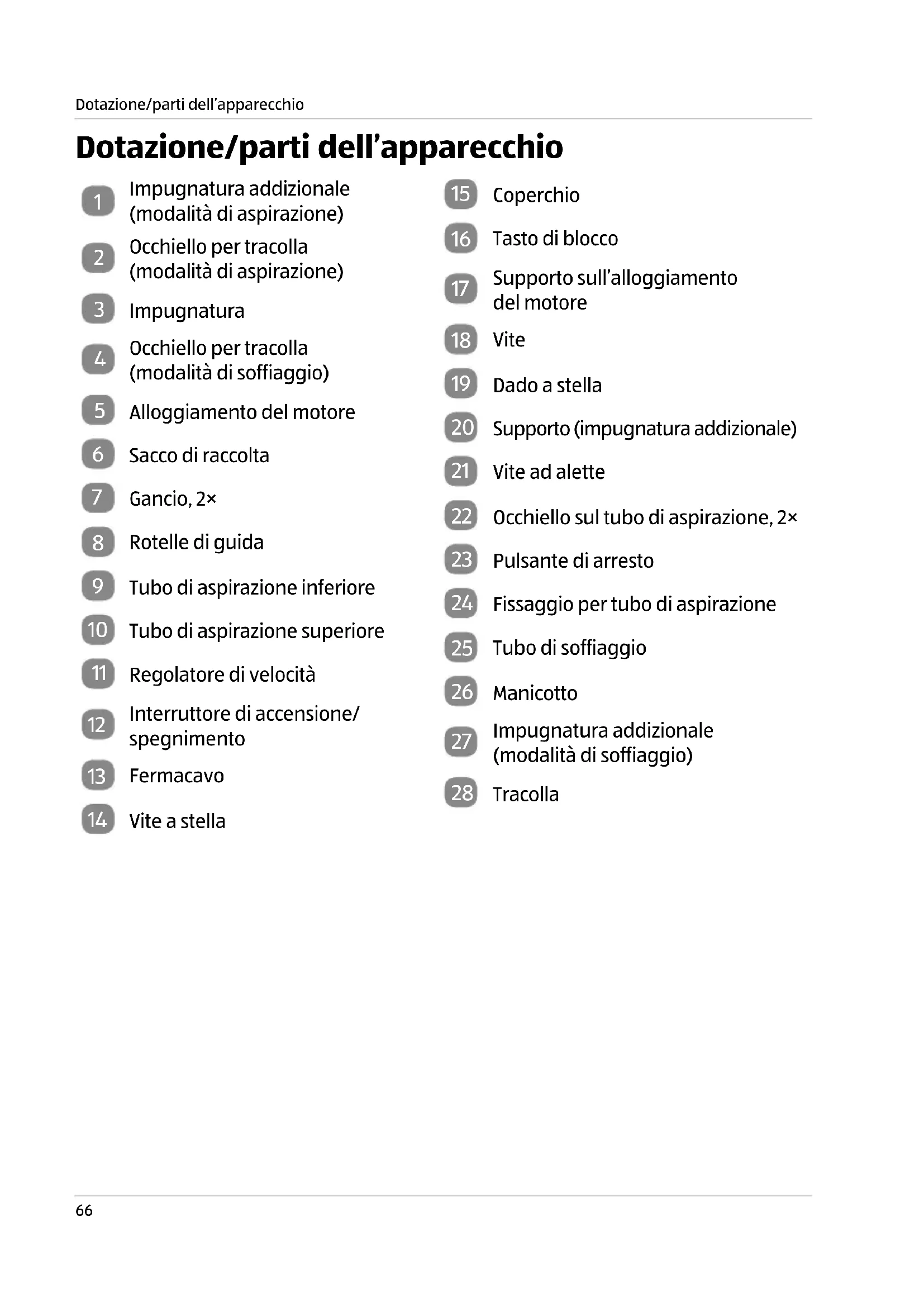

Dotazione/parti dell'apparecchio
1 Impugnatura addizionale (modalità di aspirazione)
2 Occhiello per tracolla (modalità di aspirazione)
3 Impugnatura
4 Occhiello per tracolla (modalità di soffiaggio)
5 Alloggiamento del motore
6 Sacco di raccolta
7 Gancio, 2×
8 Rotelle di guida
9 Tubo di aspirazione inferiore
10 Tubo di aspirazione superiore
11 Regolatore di velocità
12 Interruttore di accensione/spegnimento
13 Fermacavo
14 Vite a stella
15 Coperchio
16 Tasto di blocco
17 Supporto sull'alloggiamento del motore
18 Vite
19 Dado a stella
20 Supporto (impugnatura addizionale)
21 Vite ad alette
22 Occhiello sul tubo di aspirazione, 2×
23 Pulsante di arresto
24 Fissaggio per tubo di aspirazione
25 Tubo di soffiaggio
26 Manicotto
27 Impugnatura addizionale (modalità di soffiaggio)
28 Tracolla
Arrivare all'obiettivo in modo veloce e semplice grazie ai codici QR
Non importa se siete alla ricerca di informazioni relative a prodotti, pezzi di ricambio o accessori, se cercate garanzie dei produttori o centri di assistenza o se desiderate vedere comodamente un video-tutorial – grazie ai nostri codici QR riuscirete ad arrivare in modo semplicissimo al vostro obiettivo.
Cosa sono i codici QR?
I codici QR (QR = Quick Response) sono codici grafici acquisibili mediante la fotocamera di uno smartphone e che contengono per esempio un link ad un sito internet o dati di contatto.
Il vostro vantaggio: non si necessita più di dover digitare faticosamente indirizzi internet o dati di contatto!
Ecco come si fa
Per poter acquisire il codice QR si necessita semplicemente di uno smartphone, aver installato un software che legga i codici QR e di un collegamento internet.
Software che leggono i codici QR sono disponibili nello App Store del vostro smartphone e in genere sono gratuiti.
Provate ora
Basta acquisire con il vostro smartphone il seguente codice QR per ottenere ulteriori informazioni relative al vostro prodotto ALDI.
Il portale di assistenza ALDI
Tutte le suddette informazioni sono disponibili anche in internet nel portale di assistenza ALDI all'indirizzo www.aldi-service.ch.
Eseguendo il lettore di codici QR potrebbero generarsi costi a seconda della tariffa scelta con il vostro operatore mobile a seguito del collegamento ad internet.
Informazioni generali
Leggere e conservare le istruzioni per l'uso
Le presenti istruzioni per l'uso appartengono al presente soffiatore aspiratore elettrico (di seguito chiamato solo "soffiatore aspiratore"). Contengono informazioni importanti relative alla sicurezza, all'utilizzo e alla cura.
Prima di mettere in funzione il soffiatore aspiratore leggere attentamente le istruzioni per l'uso. Fare particolare attenzione alle avvertenze di sicurezza e agli avvertimenti. Il mancato rispetto delle indicazioni nelle presenti istruzioni per l'uso può provocare ferite gravi o danni al soffiatore aspiratore.
Nell'utilizzo del presente prodotto rispettare le normative locali o nazionali. Conservare le presenti istruzioni per l'uso in un luogo sicuro per consultazione futura. Se si cede il soffiatore aspiratore a terzi, consegnare anche le istruzioni per l'uso.
Descrizione pittogrammi
Nelle istruzioni per l'uso, sul soffiatore aspiratore stesso o sull'imballaggio sono riportati i seguenti simboli e le seguenti parole d'avvertimento.
AVVISO!
Avvisa da possibili danni a cose.
Questo simbolo presenta informazioni utili aggiuntive sul montaggio o sull'utilizzo.
Dichiarazione di conformità (vedi capitolo “Dichiarazione di conformità”): I prodotti identificati con questo simbolo soddisfano tutte le norme comunitarie applicabili nello Spazio economico europeo.
Attenzione/Avvertimento
Leggere le istruzioni per l'uso.
Indossare sempre indumenti aderenti adatti.
Indossare degli occhiali di sicurezza.
Indossare protezione dell'udito.
Indossare una maschera antipolvere.
Indossare scarpe robuste e adatte.
Indossare idonei guanti di protezione.
Scollegare la spina prima di eseguire interventi di pulizia e manutenzione, montaggio, stoccaggio e trasporto.
Staccare la spina se il cavo di alimentazione è danneggiato o impigliato. Non toccare il cavo di alimentazione prima di averlo scollegato dalla rete elettrica.
Tenere persone e animali lontani dalla zona di pericolo mentre il soffiatore aspiratore è in uso.
Espulsione di residui.
Proteggere il soffiatore aspiratore da pioggia e umidità.
Livello di potenza sonora in dB garantito.
Il soffiatore aspiratore ha una classe di protezione II. Ciò significa che il soffiatore aspiratore dispone di un isolamento rinforzato o doppio.
Parti rotanti! Tenere mani e piedi lontani dalle aperture.
Sicurezza
Utilizzo conforme all'uso previsto
Il soffiatore aspiratore è adatto esclusivamente all'utente privato in hobby e fai da te per le seguenti finalità:
- In modalità di aspirazione, per aspirare foglie secche o rifiuti generici del giardino, come l'erba tagliata.
- Nella modalità di soffiaggio, per accumulare foglie o rifiuti generici del giardino, come erba tagliata, o per rimuoverli da luoghi poco accessibili.
Tutte le altre applicazioni sono espressamente escluse e devono essere considerate come uso improprio.
Il produttore o rivenditore non si assume nessuna responsabilità per lesioni, perdite o danni dovuti all'uso non conforme alla destinazione o all'uso scorretto. Possibili esempi di uso improprio o non corretto includono i seguenti:
- utilizzo del soffiatore aspiratore per finalità diverse da quelle per cui è previsto;
- l'inosservanza delle avvertenze di sicurezza e delle avvertenze, così come delle istruzioni di montaggio, funzionamento, manutenzione e pulizia contenute nelle presenti istruzioni per l'uso;
- l'inosservanza di una qualsiasi delle disposizioni per l'utilizzo del soffiatore aspiratore specifiche e/o generali in termini di prevenzione degli infortuni, salute o sicurezza tecnica;
- l'utilizzo di accessori e pezzi di ricambio, che non sono destinati al soffiatore aspiratore;
• alterazioni del soffiatore aspiratore;
- riparazione del soffiatore aspiratore da parte di persone diverse dal produttore o un professionista;
- utilizzo commerciale, artigianale o industriale del soffiatore aspiratore;
- utilizzo o manutenzione del soffiatore aspiratore da parte di persone che non hanno familiarità con l'uso del soffiatore aspiratore e/o non comprendono i rischi connessi.
Rischi residui
Nonostante un utilizzo conforme alla sua destinazione d'uso, non è possibile escludere completamente i rischi residui.
A causa della natura del soffiatore aspiratore, possono verificarsi i seguenti pericoli:
- danni ai polmoni se non si indossa idonea maschera antipolvere;
- danni all'udito, se non si indossa idonea protezione dell'udito;
- Danni per i saluti risultanti da emissioni vibranti delle mani/braccia nel caso in cui si utilizza a lungo l'apparecchio o se esso non viene utilizzato o mantenuto in modo conforme.
Avvertenze generali di sicurezza per utensili elettrici
AVVERTIMENTO Leggere tutte le avvertenze di sicurezza, le istruzioni, tenere presente tutte le illustrazioni e rispettare i dati tecnici allegati a quest'utensile elettrico. La mancata osservanza delle seguenti avvertenze può causare scosse elettriche, incendi e/o gravi lesioni.
Conservate tutte le avvertenze di sicurezza e le istruzioni per eventuali necessità future.
Il termine “utensile elettrico” utilizzato nelle avvertenze di sicurezza si riferisce ad utensili elettrici alimentati da rete elettrica (con cavo di alimentazione) o ad utensili elettrici alimentati a batteria ricaricabile (senza cavo di alimentazione).
Sicurezza sul posto di lavoro
a) Tenete la vostra zona di lavoro pulita e ben illuminata. Il disordine e l'illuminazione insufficiente della zona di lavoro possono provocare incidenti.
b) Non lavorate con l'utensile elettrico in zone a rischio di esplosioni dove si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono causare l'incendio di polvere o vapori.
c) Durante l'uso dell'utensile elettrico tenete lontani bambini ed altre persone. In caso di distrazione si può perdere il controllo dell'u-tensile elettrico.
Sicurezza elettrica
a) La spina di collegamento dell'utensile elettrico deve essere idonea alla presa di corrente. La spina non deve venire modificata in alcun modo. Non usate delle spine con adattatore insieme ad utensili elettrici protetti da un collegamento a terra. Le spine non modificate e le prese idonee diminuiscono il rischio di una scossa elettrica.
b) Evitate il contatto del corpo con superfici collegate a terra come quelle di tubi, radiatori, fornelli e frigoriferi. Aumenta il rischio di scosse elettriche se il corpo dell'utilizzatore è collegato a terra.
c) Tenete lontano gli utensili elettrici da pioggia o umidità. La penetrazione di acqua in un utensile elettrico aumenta il rischio di una scossa elettrica.
d) Non utilizzare il cavo di collegamento per trasportare l'utensile elettrico, per appenderlo o per estrarre la spina dalla presa di corrente. Tenere il cavo di collegamento lontano da fonti di calore, olio, spigoli vivi o parti in movimento. Cavi di collegamento danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e) Se si lavora con un utensile elettrico all'aperto, si raccomanda di usare soltanto dei cavi di prolunga omologati per gli ambienti esterni. L'uso di un cavo di prolunga adatto per gli ambienti esterni riduce il rischio di scosse elettriche.
f) Se non è possibile evitare l'impiego dell'utensile elettrico in ambienti umidi, utilizzate un interruttore differenziale. L'impiego di un interruttore differenziale riduce il pericolo di una scossa elettrica.
Sicurezza delle persone
a) Siate sempre attenti, prestate attenzione a quello che fate ed apprestatevi a usare con prudenza l'utensile elettrico. Non usate l'utensile elettrico se siete stanchi o sotto l'influsso di sostanze stupefacenti, alcol o medicinali. Un attimo di disattenzione durante l'uso dell'utensile elettrico può causare gravi lesioni.
b) Portate i dispositivi individuali di protezione e sempre degli occhiali protettivi. L'indossare dispositivi di protezione individuale come ad esempio mascherina protettiva da polvere, scarpe di sicurezza antiscivolo, casco di protezione o protezioni dell'udito, a seconda del tipo e impiego dell'utensile elettrico, diminuisce il rischio di ferimenti.
c) Evitate una messa in funzione inavvertita. Accertatevi che l'uten-
sile elettrico sia disinserito prima di collegarlo all'alimentazione
di corrente e/o alla batteria ricaricabile, di sollevarlo o spostarlo.
Se durante il trasporto dell'utensile elettrico si tiene il dito sull'inter-
ruttore, o se si collega l'utensile elettrico già acceso all'alimentazione
di corrente, ciò può provocare incidenti.
d) Prima di accendere l'utensile elettrico, togliete gli utensili di regolazione o i cacciaviti. Se un utensile o una chiave si trovano in una parte rotante dell'utensile elettrico, ciò può provocare lesioni.
e) Evitare di tenere una posizione del corpo anomala. Cercate una posizione sicura e tenetevi sempre in equilibrio. Così potete controllare meglio l'utensile elettrico in caso di situazioni inaspettate.
f) Indossare un abbigliamento adatto. Non portate indumenti ampi o gioielli. Tenere capelli e indumenti lontano dalle parti in movimento. Indumenti ampi, gioielli o capelli lunghi possono rimanere impigliati nelle parti rotanti.
g) Nel caso sia possibile montare dispositivi di aspirazione e raccolta di polveri, questi devono essere collegati e utilizzati corretta-
mente. L'impiego dell'aspirazione della polvere può diminuire i rischi dovuti alla polvere.
h) Non farsi ingannare da un falso senso di sicurezza e non oltrepassare le regole di sicurezza valide per gli utensili elettrici, anche se si ha familiarità con l'utensile a seguito di ripetuti utilizzi. Agire incautamente può provocare gravi lesioni in frazioni di secondo.
Impiego e trattamento dell'utensile elettrico
a) Non esporre l'utensile elettrico a sollecitazioni troppo elevate. Usate l'utensile elettrico adatto per il vostro lavoro. Con l'utensile elettrico adatto lavorate in modo migliore e più sicuro nel range di prestazioni indicato.
b) Non usate l'utensile elettrico se il suo interruttore è difettoso. Un utensile elettrico che non si può più accendere o spegnere è pericolo-so e deve venire riparato.
c) Staccare la spina dalla presa di corrente e/o estrarre la batteria ricaricabile prima di eseguire regolazioni, di sostituire parti di utensili a innesto o di riporre l'utensile elettrico. Questa precauzione evita l'accensione inavvertita dell'utensile elettrico.
d) Se non usate gli utensili elettrici teneteli al di fuori dalla portata dei bambini. Non lasciar usare l'utensile elettrico a persone che non abbiano familiarità con esso o non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se sono usati da persone inesperte.
e) Usare cautela quando si esegue la manutenzione dell'utensile elettrico e dell'utensile a innesto. Verificate che il funzionamento delle parti mobili sia in ordine e che non siano bloccate, rotte o danneggiate in tal modo da compromettere il funzionamento dell'utensile elettrico. Far riparare le parti danneggiate prima di utilizzare l'utensile elettrico. Molti incidenti sono causati da utensili elettrici la cui manutenzione non è stata eseguita correttamente.
f) Tenete le lame affiliate e pulite. Gli utensili di taglio tenuti con cura con spigoli taglienti affilati si bloccano raramente e si muovono più facilmente.
g) Utilizzare l'utensile elettrico, gli utensili a innesto, gli accessori ecc. conformemente a queste istruzioni. Tenete conto delle condizioni di lavoro e dell'attività da svolgere. L'uso di utensili elettrici per scopi diversi da quelli previsti può provocare delle situazioni pericolose.
h) Tenere le impugnature e le superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono l'uso e il controllo sicuri dell'utensile elettrico in situazioni impreviste.
Servizio assistenza
a) Fate riparare il vostro utensile elettrico solo da personale qualificato e con i pezzi di ricambio originali. Così è garantito che la sicurezza dell'utensile elettrico rimanga inalterata.
Ulteriori avvertenze di sicurezza per il soffiatore aspiratore elettrico portatile con funzione di soffiaggio
Istruzioni
a) Leggere attentamente le istruzioni. Acquisire familiarità con i dispositivi di controllo e l'uso corretto dell'apparecchio.
b) Non permettere a bambini o persone che non hanno dimestichezza con queste istruzioni di utilizzare l'apparecchio. Le normative locali possono limitare l'età dell'operatore.
c) Notare che l'operatore o l'utente è responsabile di incidenti o pericoli di qualsiasi persona o proprietà.
Preliminari
a) Indossare protezioni acustiche e occhiali. Indossare tali protezioni per l'intera durata di utilizzo dell'apparecchio.
b) Indossare durante l'uso sempre scarpe robuste e pantaloni lunghi. Non operare a piedi nudi o con sandali aperti. Evitare di indossare abiti larghi e abiti con lacci o pendenti.
c) Non indossare abiti larghi o gioielli che potrebbero essere catturati nell'apertura di aspirazione. Tenere i capelli lunghi lontani dall'apertura di aspirazione.
d) Utilizzare l'apparecchio in una posizione raccomandata e solo su una superficie piana e dura.
e) Non utilizzare l'apparecchio su una superficie pavimentata o su una superficie coperta di ghiaia in cui il materiale espulso può causare lesioni.
f) Prima dell'uso eseguire sempre un controllo visivo, per stabilire che il meccanismo da taglio, i bulloni del meccanismo da taglio e altri fissaggi siano fissati, che l'involucro non sia danneggiato e che i dispositivi di protezione e gli schermi siano in posizione. Sostituire i componenti usurati o danneggiati in gruppo per mantenere l'equilibrio. Sostituire le etichette danneggiate o illeggibili.
g) Controllare l'alimentazione e il cavo di prolunga prima dell'uso per accertare l'assenza di segni di danneggiamento o di invecchiamento. Se un cavo viene danneggiato durante l'uso, il cavo di collegamento deve essere scollegato dalla rete immediatamente (per es. rimozione della prolunga).
Non toccare il cavo fino a quando non viene scollegato dalla rete elettrica, in quanto ciò potrebbe portare a contatto con parti sotto tensione. Non usare l'apparecchio se il cavo è danneggiato o sfilaccia-to.
h) Tenere il cavo di prolunga lontano da parti mobili per evitare di danneggiare il cavo.
i) Non usare mai l'apparecchio in presenza di persone, specialmente bambini, o animali nelle vicinanze.
Funzionamento
a) Assicurarsi che l'alimentatore sia vuoto prima di avviare l'apparecchio.
b) Mantenere il viso e il corpo lontani dall'apertura di riempimento.
c) Non lasciare mai che mani, altre parti del corpo o abiti entrino nell'alimentatore, nel canale di scarico, o vicino a parti in movimento.
d) Fare attenzione a non perdere l'equilibrio e a mantenere una posizione sicura, in particolare sui pendii. Evitare di tenere una posizione del corpo anomala. Non sostare mai a un livello più elevato rispetto al livello della superficie di base dell'apparecchio durante la fornitura di materiale.
e) Camminare, non correre.
f) Durante il funzionamento dell'apparecchio non rimanere nella zona di scarico.
g) Durante l'alimentazione di materiale nell'apparecchio, fare molta attenzione che non siano introdotti pezzi di metallo, pietre, bottiglie, manici o altri corpi estranei.
h) Spegnere la fonte di alimentazione immediatamente e attendere che l'apparecchio si fermi se il meccanismo da taglio colpisce un corpo estraneo o se l'apparecchio comincia a produrre rumori o vibrazioni insolite. Scollegare l'apparecchio dalla rete e svolgere le seguenti operazioni prima di riavviare e utilizzare l'apparecchio:
• verificare la presenza di danni;
- sostituire o riparare le parti danneggiate;
- verificare la presenza di parti allentate e serrarli.
i) Non lasciare mai che il materiale lavorato si accumuli nella zona di scarico, in quanto questo può impedire la corretta espulsione e può verificarsi un'introduzione maggiore di materiale nell'apertura di alimentazione.
j) Spegnere l'alimentazione e scollegare l'apparecchio dalla rete elettrica se l'apparecchio è bloccato, prima di liberarlo di detriti.
k) Non utilizzare l'apparecchio con dispositivi di protezione o schermi difettosi o senza i dispositivi di sicurezza, ad esempio, senza il sacco di raccolta collegato.
I) Tenere pulita la fonte di alimentazione da detriti e altri accumuli per evitare di danneggiarla o di provocare un eventuale incendio.
m) Non spostare l'apparecchio fino a quando è collegato alla fonte di alimentazione.
n) Fermare l'apparecchio e staccare la spina dalla presa di corrente. Assicurarsi che tutti i componenti mobili siano completamente fermi:
- ogni volta che si lascia l'apparecchio incustodito,
- prima di eliminare un'ostruzione o un canale ostruito,
- prima di controllare, pulire o condurre altri lavori sull'apparecchio.
o) Non inclinare l'apparecchio fino a quando è collegato alla fonte di alimentazione.
Manutenzione e conservazione
a) Se l'apparecchio viene fermato per la manutenzione, l'ispezione, la conservazione o il cambio di un accessorio, spegnere la fonte di alimentazione, scollegare l'apparecchio dalla rete e assicurarsi che tutte le parti in movimento si fermino. Lasciare raffreddare l'apparecchio prima di procedere a ispezioni, regolazioni ecc. Eseguire con cura la manutenzione dell'apparecchio e tenerlo pulito.
b) Conservare l'apparecchio in un luogo asciutto e lontano dalla portata dei bambini.
c) Lasciate sempre raffreddare l'apparecchio prima di riporlo.
d) Durante la manutenzione del meccanismo da taglio, essere consapevoli che, anche se la sorgente di alimentazione è spenta, a causa della funzione di bloccaggio del dispositivo di protezione, il meccanismo da taglio può ancora muoversi.
e) Sostituire le parti usurate o danneggiate per motivi di sicurezza. Utilizzare esclusivamente ricambi e accessori originali.
f) Non cercare mai di manomettere la funzione di bloccaggio del dispositivo di protezione.
g) Spegnere l'apparecchio prima di installare o rimuovere il sacco.
Raccomandazione
a) L'apparecchio deve essere alimentato con un dispositivo per le correnti residue (RCD) con una corrente di intervento non superiore a 30 mA.
b) Non utilizzare l'apparecchio in caso di maltempo, in particolare in caso di pericolo di fulmini.
Ulteriori avvertenze di sicurezza
AVVERTIMENTO!
Pericoli per bambini e persone con ridotte capacità fisiche, sensoriali o mentali (per esempio persone parzialmente disabili, persone anziane con ridotte capacità fisiche e mentali) o ridotta esperienza e conoscenza (per esempio bambini più grandi).
- Il presente apparecchio non può essere utilizzato né i bambini né persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, o persone che non hanno familiarità con le istruzioni.
- Le normative locali possono specificare un limite di età per gli utenti.
- L'apparecchio non deve mai essere utilizzato in caso di persone, specialmente bambini, o animali nelle vicinanze.
- Seguire le istruzioni per l'installazione e la manutenzione contenute nelle presenti istruzioni per l'uso.
- Se il cavo di collegamento alla rete elettrica dell'apparecchio è deteriorato, dovrà essere sostituito dal produttore o dalla sua assistenza post-vendita, oppure da una persona parimenti qualificata per evitare pericoli.
AVVERTIMENTO!
Pericolo per la salute di persone con pacemaker!
Il soffiatore aspiratore genera un leggero campo elettromagnetico durante il funzionamento. Una possibile influenza sul pacemaker non può pertanto essere esclusa.
- Per evitare malfunzionamenti e rischi per la salute, prima di utilizzare il soffiatore aspiratore, contattare il produttore del pacemaker o il proprio medico.
Prima messa in funzione
Controllare il soffiatore aspiratore e la dotazione
AVVERTIMENTO!
Pericolo di soffocamento!
I bambini possono soffocare con le pellicole in plastica o ingerire piccole parti.
- Evitare che i bambini giochi con sacchetti, pellicole in plastica o piccole parti. Il soffiatore aspiratore e l'imballaggio non sono giocattoli.
- Sollevare il soffiatore aspiratore con entrambe le mani dalla confezione.
- Posizionare il soffiatore aspiratore su un piano solido e stabile, per esempio un banco di lavoro.
- Controllare che il soffiatore aspiratore o le parti singole non siano stati danneggia- ti. Nel caso fosse danneggiato, non utilizzare il soffiatore aspiratore. Rivolgersi al produttore attraverso l'indirizzo del servizio assistenza clienti indicato nella scheda di garanzia.
- Controllare se la fornitura è completa (vedi Fig. A–H).
Montare il soffiatore aspiratore
AVVERTIMENTO!
Pericolo di lesioni!
Un soffiatore aspiratore non completamente assemblato può causare gravi lesioni.
- Seguire le istruzioni per l'uso passo-passo.
- Montare completamente il soffiatore aspiratore prima di utilizzarlo.
- Non collegare la spina al cavo di collegamento prima di avere completamente montato il soffiatore aspiratore.
Montare il tubo di aspirazione
- Inserire insieme il tubo di aspirazione superiore 10 e quello inferiore 9 (vedi Fig. C).
- Accertarsi che il nasello di guida sia inserito nella relativa cavità e che entrambi i tubi siano correttamente inseriti l'uno nell'altro.
- Far scorrere le rotelle di guida 8 sul tubo di aspirazione inferiore tenendo premuto il pulsante di arresto 23 e lasciarli innestare nella posizione desiderata.
Potete regolare la posizione delle rotelle di guida premendo nuovamente il pulsante di arresto e innestandoli nella posizione desiderata.
Fissare l'impugnatura addizionale
ATTENZIONE!
Pericolo di lesioni!
Se l'impugnatura anteriore non è collegata correttamente, questa può causare lesioni.
- Assicurarsi che il sistema dentato sia completamente inserito.
-
Assicurarsi che la vite di fissaggio sia serrata.
-
Inserire l'impugnatura addizionale 1 nel supporto 20 sul tubo di aspirazione superiore 10.
-
Utilizzare la vite 18 e il dado a stella 19 per fissare l'impugnatura addizionale nella posizione desiderata (vedi Fig. C).
-
Quando si inserisce la vite, fare attenzione a che la testa della vite si innesti nel fis- saggio esagonale.
-
Assicurarsi che il sistema dentato del supporto e l'impugnatura addizionale siano correttamente interbloccati.
In seguito potete regolare la posizione dell'impugnatura addizionale allentando il dado a stella.
Montare il tubo di soffiaggio
- Far scorrere il manicotto 26 sul tubo di soffiaggio 25 secondo le indicazioni della freccia e tirarlo fino alla parte superiore del tubo di soffiaggio (vedi Fig. F).
- Fare innestare il manicotto e il tubo di soffiaggio su entrambi i lati.
Il tubo di soffiaggio non può più essere smontato dopo il primo montaggio.
Montaggio in modalità di soffiaggio
- Inserire il tubo di soffiaggio assemblato 25 al supporto sull'alloggiamento del motore 17 in modo che scatti in posizione correttamente (vedi Fig. E).
- Per rimuovere il tubo di soffiaggio, premere il tasto di blocco 16 e rimuovere il tubo di soffiaggio dal supporto sull'alloggiamento del motore.
Montaggio in modalità di aspirazione
ATTENZIONE!
Pericolo di lesioni!
Se il sacco di raccolta non è fissato durante il funzionamento in modalità di aspirazione può portare a lesioni per detriti volanti.
- Utilizzare il soffiatore aspiratore in modalità di aspirazione solo con il sacco di raccolta correttamente montato.
-
Assicurarsi che il sacco di raccolta non sia danneggiato.
-
Aprire la vite a stella 14 e aprire il coperchio 15.
- Appendere il tubo di aspirazione assemblato al fissaggio per tubo di aspirazione 24 e ripiegarlo sull'alloggiamento del motore 5 (vedi Fig. D).
- Fissare il tubo di aspirazione con la vite ad alette 21.
- Inserire il sacco di raccolta 6 nel supporto sull'alloggiamento del motore 17 in modo che scatti in posizione correttamente.
- Fissare il sacco di raccolta con i due ganci 7 negli occhielli sul tubo di aspirazione 22.
Utilizzare la tracolla
- Quando si utilizza il soffiatore aspiratore in modalità di soffiaggio e aspirazione, indossare sempre la tracolla 28 in modo da poter lavorare senza fatica (vedi Fig. G e H).
Per poter aprire rapidamente la tracolla in caso di incidente, la tracolla è dotata di una chiusura a scatto.
Utilizzo
Preparare il soffiatore aspiratore
Preparare il cavo di prolunga
Per il funzionamento è necessario un cavo di prolunga per uso esterno (max. 50 m, sezione 2,5 mm², non incluso nella fornitura).
- Posizionare il cavo di prolunga completamente fuori nei cappi – in modo che durante l'uso possa essere tirato.
- Posare il cavo di prolunga in modo tale che non vi si possa inciampare e che non provochi cadute.
- Controllare che il cavo di prolunga non sia danneggiata. Non utilizzare mai un cavo di prolunga danneggiato.
Collegare il cavo di alimentazione
- Assicurarsi che l'interruttore di accensione/spegnimento 12 sia in posizione di spegnimento (o).
- Formare un anello con il cavo di prolunga e farlo passare nell'apertura del ferma-cavo 13.
- Far passare l'anello sul gancio del fermacavo.
- Tirare lentamente l'asola contro il fermacavo. Se il cavo non viene tirato con forza, durante il lavoro potrebbe allentarsi e scivolare fuori.
- Inserire la spina del soffiatore aspiratore nella presa di alimentazione del cavo di prolunga.
- Inserire la spina del cavo di prolunga in una presa di corrente installata correttamente.
Sollevare il soffiatore aspiratore
- Tenere saldamente l'impugnatura 3 con una mano e l'impugnatura addizionale 1 / 27 con l'altra mano.
-
Posizionare la tracolla 28 in modo che questa passi sopra la spalla sinistra e si incroci sul petto e sulla schiena.
-
Fissare la tracolla con il gancio all'occhiello per tracolla 2 / 4.
- Regolare la lunghezza della tracolla in modo che il tubo di aspirazione inferiore 9 o il tubo di soffiaggio 25 possano essere guidati appena sopra il suolo.
Nella modalità di aspirazione, le rotelle di guida 8 sono utilizzati per guidare più facilmente il tubo di aspirazione sul suolo.
Regolare numero di giri
- Per aumentare la potenza, ruotare il regolatore di velocità 11 in senso orario come indicato.
- Per ridurre la potenza, ruotare il regolatore di velocità in senso antiorario come indicato.
Accendere/spegnere il soffiatore aspiratore
ATTENZIONE!
Pericolo di lesioni!
Le parti in movimento continuano a funzionare e possono causare lesioni in caso di contatto prima dell'arresto completo.
- Attendere fino a quando tutte le parti mobili si siano completamente fermate.
- Per accendere il soffiatore aspiratore impostare l'interruttore di accensione/spegnimento 12 in posizione di accensione (I).
- Per spegnere il soffiatore aspiratore, impostare l'interruttore di accensione/spegnimento in posizione di spegnimento (o).
Utilizzare il soffiatore aspiratore in modalità di aspirazione
ATTENZIONE!
Pericolo di lesioni!
Se il sacco di raccolta non è fissato durante il funzionamento in modalità di aspirazione può portare a lesioni per detriti volanti.
- Utilizzare il soffiatore aspiratore in modalità di aspirazione solo con il sacco di raccolta correttamente montato.
- Assicurarsi che il sacco di raccolta non sia danneggiato.
AVVISO!
Pericolo di danneggiamento!
Ostruzioni e oggetti duri possono danneggiare il soffiatore aspiratore.
- Pulire l'aperture di ventilazione come descritto nel capitolo "Pulizia".
- Non aspirare troppe foglie in una volta, in quanto questo può portare all'ostruzione del tubo e del meccanismo da taglio.
- Rimuovere l'ostruzione come descritto nel capitolo "Rimuovere un'ostruzione".
-
Non aspirare materiali duri o umidi.
-
Smuovere le foglie che si trovano a terra con un rastrello prima di utilizzare il soffiatoreaspiratore.
- Tenere il soffiatore aspiratore davanti a voi e farlo scorrere sul suolo con le rotelle di guida 8.
Utilizzare il soffiatore aspiratore in modalità di soffiaggio
ATTENZIONE!
Pericolo di lesioni!
Se il flusso d'aria è rivolto verso altre persone, animali o oggetti (ad es. finestre), questo può portare a lesioni e danni.
- Non dirigere il flusso d'aria verso di sé.
- Non dirigere mai il flusso d'aria verso altre persone, animali o oggetti.
-
Non soffiare via oggetti duri come pietre o rami.
-
Tenere il tubo di soffiaggio 25 ca. 10 cm dal suolo.
- Camminare lentamente e far oscillare lateralmente il tubo di soffiaggio con movimenti controllati.
Svuotare il sacco di raccolta
Svuotare il sacco di raccolta 6 quando è pieno quasi a metà. In questo modo si ottengono buone prestazioni di aspirazione.
- Spegnere il soffiatore aspiratore, scollegarlo dall'alimentazione elettrica e attendere che le parti si fermino completamente.
- Aprire la cerniera del sacco di raccolta e svuotare il contenuto. Non è necessario rimuovere il sacco di raccolta per questo.
- Richiudere completamente la cerniera.
Smontare il sacco di raccolta
-
Per rimuovere il sacco di raccolta 6, allentare i ganci degli occhielli sul tubo di aspirazione 22.
-
Premere il tasto di blocco 16 e rimuovere il sacco di raccolta dal supporto sull'alloggiamento del motore 17.
Rimuovere un'ostruzione
AVVERTIMENTO!
Pericolo di lesioni!
Le parti in movimento continuano a funzionare e possono causare lesioni in caso di contatto prima dell'arresto completo.
- Attendere fino a quando tutte le parti mobili si siano completamente fermate.
ATTENZIONE!
Pericolo di lesioni!
Se si rimuove un'ostruzione con le mani nude, ci si potrebbe ferire.
- Indossare idonei guanti di protezione.
-
Utilizzare strumenti appropriati (ad es. un bastone di legno).
-
Verificare che il tubo non sia ostruito. Battere delicatamente sul tubo di aspirazione superiore e inferiore 9 / 10 o utilizzare un bastone di legno per rimuovere l'osstruzione.
- Rimuovere il sacco di raccolta 6 come descritto nel capitolo “Smontare il sacco di raccolta”.
- Controllare la presenta di ostruzioni nell'apertura nell'alloggiamento del motore. Rimuovere l'ostruzione eventualmente usando un bastone di legno.
- Smontare il tubo di aspirazione seguendo l'ordine inverso della procedura descritta nel capitolo "Montare il tubo di aspirazione".
- Controllare la presenta di ostruzioni nell'apertura nell'alloggiamento del motore. Rimuovere le ostruzioni con un bastone di legno.
Pulizia
AVVERTIMENTO!
Pericolo di scosse elettriche!
L'uso improprio o negligente del soffiatore aspiratore può causare gravi lesioni.
- Prima di procedere alla manutenzione del soffiatore aspiratore, spegnerlo e scollegarlo dalla rete elettrica per evitare scosse elettriche o l'avviamento accidentale del motore.
AVVISO!
Pericolo di danneggiamento!
L'uso improprio del soffiatore aspiratore può danneggiarlo.
- Non spruzzare mai il soffiatore aspiratore con un getto d'acqua o un puli- tore ad alta pressione. Se l'acqua entra nel motore, può causare seri danni al soffiatore aspiratore.
- Non utilizzare detergenti aggressivi, spazzolini con setole metalliche o di nylon e neanche oggetti di pulizia appuntiti o metallici, come spatole e simili. Essi potrebbero danneggiare le superfici.
Pulire il soffiatore aspiratore immediatamente dopo ogni utilizzo, sciacquare e lasciare asciugare tutti i componenti. I residui di piante umidi possono indurirsi o altrimenti cominciare ad ammuffire risultando difficile rimuoverli.
- Tenere puliti da polvere e sporco tutti i dispositivi di protezione, le fessure d'aera-zione e l'alloggiamento del motore 5 , per quanto possibile.
- Rimuovere tutti i residui di piante con una scopa o una spazzola.
- Pulire tutte le superfici lisce con un panno umido.
- Rimuovere il sacco di raccolta 6 in senso inverso a quello descritto nel capitolo "Montaggio in modalità di aspirazione".
- Pulire il sacco di raccolta dopo ogni utilizzo, capovolgendolo e spazzolandolo.
Manutenzione e riparazione
AVVERTIMENTO!
Pericolo di scosse elettriche!
L'uso improprio o negligente del soffiatore aspiratore può causare gravi lesioni.
- Prima di procedere alla manutenzione del soffiatore aspiratore, spegnerlo e scollegarlo dalla rete elettrica per evitare scosse elettriche o l'avviamento accidentale del motore.
- Controllare regolarmente la tenuta di tutti i collegamenti a vite per garantire un funzionamento affidabile del soffiatore aspiratore.
- Non utilizzare parti danneggiate e usurate. Sostituirle con ricambi originali del produttore.
- Far eseguire tutti gli interventi di manutenzione legati alla sicurezza, come la sostituzione di componenti difettosi a un professionista o dal nostro servizio assistenza per mantenere l'affidabilità del soffiatore aspiratore.
- Se il cavo di collegamento è deteriorato, dovrà essere sostituito dal produttore o dalla sua assistenza post-vendita, oppure da una persona parimenti qualificata per evitare pericoli.
Controllare ad intervalli regolari lo stato del soffiatore aspiratore. Tra l'altro, controllare se:
- gli interruttori sono integri,
- gli accessori sono in perfetto stato,
- il cavo elettrico e la spina sono integri,
- le fessure d'aerazione sono libere e pulite. Nel caso utilizzare una spazzola morbida o un pennello per pulirle.
Nel caso in cui si notasse un danneggiamento, esso va fatto riparare da un'officina specializzata per evitare danneggiamenti.
Conservazione
- Pulire accuratamente il soffiatore aspiratore prima di riporlo, come descritto nel capitolo “Pulizia”.
- Conservare il soffiatore aspiratore in un luogo asciutto.
- Proteggere il soffiatore aspiratore dalla luce solare diretta.
- Conservare il soffiatore aspiratore lontano dalla portata dei bambini e a temperature comprese tra 5 °C e 30 °C.
- Conservare il soffiatore aspiratore nella confezione originale o una scatola simile.
Trasporto
- Trasportare sempre il soffiatore aspiratore con l'impugnatura 3 o con l'impugnatura addizionale 1 / 27.
- Proteggere il soffiatore aspiratore da urti o vibrazioni forti.
- Fissare il soffiatore aspiratore quando lo si trasporta in un veicolo.
- Trasportare, se possibile, nell'imballaggio originale.
Ricerca anomalie
| Problema Possibili | cause Risoluzione problema | |
| Il motore non si avvia. | Assicurarsi che l'interruttore di accensione/spegnimento 12 sia in posizione di spegni-mento (o). | Portare l'interruttore di accen-sione/spegnimento nella posi-zione di accensione (I). |
| Non c'è corrente elettrica disponibile. | Controllare con un altro dispo-sitivo se la presa di corrente conduce corrente. | |
| Collegare la spina a una presa di corrente come descritto nel capitolo “Collegare il cavo di alimentazione”. | ||
| È scattato il fusibile o l'inter-ruttore differenziale. | Controllare che il cavo di pro-lunga non presenti danni. | |
| La protezione da sovracca-rico del motore è scattata perché il motore è in sovrac-carico o surriscaldato. | Lasciar raffreddare il soffiatore aspiratore per 15–20 minuti. | |
| Il cavo di alimentazione o la spina sono danneggiati. | Lasciare controllare il soffia-tore aspiratore da un’officina specializzata. | |
| Il soffiatore aspiratore ha solo prestazioni scadenti. | Tubo o meccanismo da taglio bloccato da residui di foglie o corpi estranei. | Controllare il tubo e il meccanismo da taglio e rimuovere oggetti estranei come descritto nel capitolo “Rimuovere un’ostruzione”. |
| Il sacco di raccolta 6 è pieno. | Svuotare il sacco di raccolta. | |
| Le fessure d’aerazione sono ostruiti. | Pulire le fessure d’aerazione. |
Dati tecnici
Modello: GLLS 2302
Numero articolo: 96513
Tensione nominale: 220–240 V\~
Frequenza: 50 Hz
Potenza nominale: 2.300 K
Numero di giri della marcia a vuoto: 8.000–15.000 giri/min
Potenza di aspirazione: 840 m
^3/h
Classe di protezione: II
Grado di protezione: IP 20
Volume sacco di raccolta: ca. 45 l
Peso: 4,2 kg
Ricambi e accessori
I pezzi di ricambio e gli accessori adeguati per il soffiatore aspiratore elettrico possono essere ordinati via Internet: www.einhell.ch.
Qui è possibile trovare prezzi e informazioni aggiornate. Per ordinare i ricambi occorrono le seguenti informazioni:
- Modello: GLLS 2302
- Numero articolo (Einhell): 34.333.32
• N. id.: 11018
- Numero di ricambio del pezzo di ricambio richiesto (vedi www.einhell.ch)
Informazione relativa al rumore/vibrazione
AVVERTIMENTO!
Pericolo per la salute!
Lavorare senza protezione dell'udito o indumenti protettivi può comportare danni alla salute.
- Durante il lavoro indossare una protezione dell'udito e dispositivi di protezione idonei.
Misurati in conformità alla norma DIN EN 50636-2-100. Il rumore sul luogo di lavoro può superare gli 70 dB(A), in questo caso sono necessarie misure di protezione per l'utente (protezione dell'udito).
- Livello di pressione sonora misurato L _pA : 89,3 dB(A)
- Incertezza K_pA : 3,0 dB(A)
- Livello di potenza sonora misurato L_WA : 107,22 dB(A)
- Incertezza K _WA : 2,25 dB(A)
- Livello di potenza sonora garantito L _WA : 110 dB(A)
I valori indicati sono valori di emissione di rumore e quindi non rappresentano simultaneamente i valori sul posto di lavoro sicuri. La correlazione tra i livelli di emissione e immissione non può portare in modo affidabile a stabilire se siano necessarie o meno ulteriori precauzioni.
I fattori che possono influenzare il rispettivo livello di immissione presenti sul luogo di lavoro includono le specifiche del posto di lavoro e dell'ambiente, la durata degli effetti e la presenza di altre fonti di rumore.
Si ricorda di considerare anche eventuali differenze delle normative nazionali in materia dei valori consentiti sul posto di lavoro. Tuttavia, le informazioni di cui sopra consentono all'utente di effettuare una migliore valutazione del pericolo e del rischio.
Vibrazioni mano-braccio misurate
sull'impugnatura posteriore a_hw : 9,8 m/s²
Incertezza K: 1,5 m/s²
ATTENTA!
Il valore dell'emissione di vibrazioni di cui sopra (valore delle vibrazioni) è stato misurato secondo i metodi di misurazione conformi alla norma DIN EN 50636-2-100 e può essere utilizzato per il confronto con altri utensili elettrici. Questo metodo è adatto anche per una valutazione preliminare dell'emissione di vibrazioni. Il valore effettivo dell'emissione di vibrazioni può variare in base al tipo di applicazione, come di seguito indicato:
- condizione del soffiatore aspiratore e manutenzione conforme;
- tipo di materiali e utilizzo del soffiatore aspiratore;
- utilizzo di accessori giusti e in perfette condizioni;
- salda presa del soffiatore aspiratore da parte dell'utente;
- utilizzo conforme alla destinazione d'uso del soffiatore aspiratore come descritto nelle presenti istruzioni per l'uso.
Se non utilizzato correttamente, le vibrazioni prodotte dal soffiatore aspiratore possono essere causa di malattie.
ATTENTA!
A seconda del tipo di applicazione o dell'utilizzo, devono essere rispettate le seguenti misure di sicurezza per la protezione dell'operatore:
- Cercare di ridurre le vibrazioni il più possibile.
- Usare solo accessori adeguati.
- Indossare guanti protettivi per attutire le vibrazioni durante l'uso del soffiatore di foglie.
- Eseguire la cura e la manutenzione del soffiatore aspiratore in base alle presenti istruzioni per l'uso.
- Evitare di utilizzare il soffiatore aspiratore a una temperatura inferiore a 10 °C.
- Pianificare il lavoro in modo da non dover utilizzare l'apparecchio fortemente vibrante per diversi giorni di seguito.
Smaltimento
Smaltire l'imballaggio
Smaltire l'imballaggio differenziandolo. Gettare il cartone e la scatola nella raccolta di carta straccia, la pellicola nella raccolta dei materiali riciclabili.
Smaltire il soffiatore aspiratore
- Smaltire il soffiatore aspiratore secondo le normative vigenti nel proprio paese.
Non smaltire gli apparecchi dismessi nei rifiuti domestici!
Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici in conformità alla direttiva di Smaltimento dei rifiuti elettrici ed elettronici (2012/19/UE) e alle leggi nazionali. Il prodotto deve essere consegnato a un punto di raccolta. Per esempio, questo può essere restituito all'acquisto di un nuovo prodotto simile o consegnato a un centro di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche. Un uso improprio dei rifiuti può avere effetti negativi sull'ambiente e sulla salute umana, a causa delle sostanze potenzialmente pericolose che sono spesso contenute nelle apparecchiature elettriche ed elettroniche. Il corretto smaltimento di questo prodotto contribuirà a un utilizzo efficace delle risorse naturali. Per informazioni sulla raccolta e sul riciclaggio, contattare l'ufficio comunale, il responsabile dei rifiuti, un ente autorizzato per lo smaltimento di apparecchiature elettriche ed elettroniche o l'impianto di smaltimento rifiuti.
