| Tipo di prodotto | Spruzzatore a pressione manuale |
| Marca | Gardenline |
| Modello | GLPS 5 |
| Capacità di riempimento massima | 5 litri |
| Volume totale | 6 litri |
| Pressione di esercizio ammissibile | 2,5 bar |
| Pressione di spruzzatura | 2,0 bar |
| Portata volumetrica massima | 0,65 l/min |
| Distanza di spruzzatura ottimale | 0,8 metri |
| Angolo di spruzzatura dell'ugello | 60° massimo |
| Temperatura di esercizio ammissibile | +40 °C |
| Peso a vuoto | 1,1 kg |
| Materiale del serbatoio | Plastica |
| Tipo di pompa | Pompa manuale integrata con membrana |
| Valvola di sicurezza | Valvola di sovrappressione (attivazione a 2,7 bar) |
| Ugello regolabile | Testina di spruzzatura regolabile (getto piatto 60°) |
| Utilizzo previsto | Acqua, prodotti fitosanitari, diserbanti, disinfettanti, fertilizzanti liquidi (uso domestico) |
| Liquidi vietati | Acidi, caustici, infiammabili (punto d'inflammabilità <55°C), lacche, vernici, grassi, oli |
| Accessori forniti | Lancia di vaporizzazione, tracolla |
| Manutenzione | Pulizia dopo ogni uso, lubrificazione della membrana e delle guarnizioni con vaselina |
| Garanzia | 3 anni (parti soggette a usura: 6 mesi) |
| Servizio post-vendita | ISC GmbH (coordinate nel manuale) |
Domande frequenti - GLPS 5 Gardenline
Domande degli utenti su GLPS 5 Gardenline
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale GLPS 5 - Gardenline e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GLPS 5 del marchio Gardenline.
MANUALE UTENTE GLPS 5 Gardenline
37 Avvertenze di sicurezza
41 Elementi forniti
42 Descrizione dell'apparecchio
43 Uso
45 Prima della messa in esercizio
47 Funzionamento
48 Informazioni
52 Garanzia

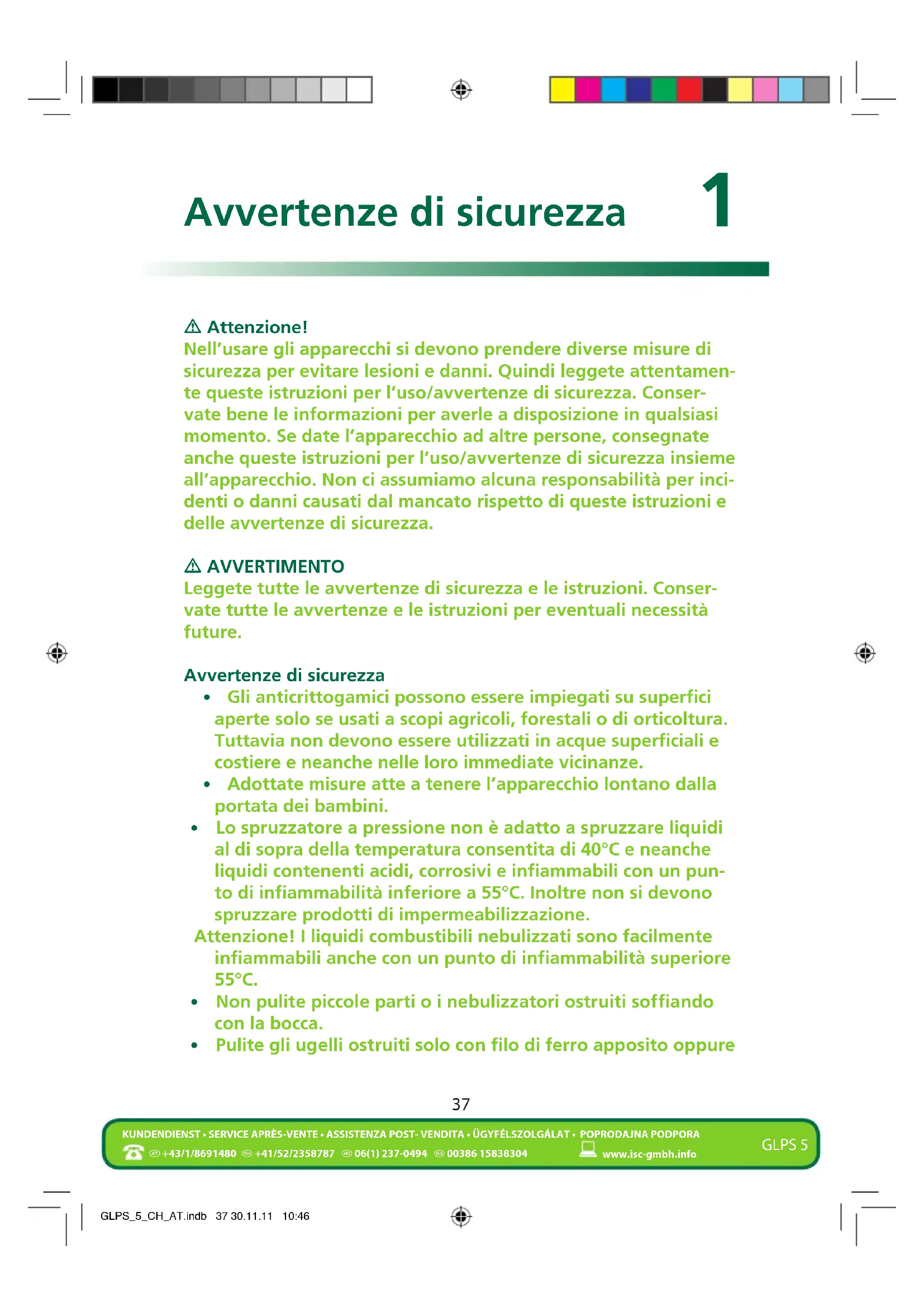

Avvertenze di sicurezza
1
Attenzione!
Nell'usare gli apparecchi si devono prendere diverse misure di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate anche queste istruzioni per l'uso/avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.
AVVERTIMENTO
Leggete tutte le avvertenze di sicurezza e le istruzioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.
Avvertenze di sicurezza
- Gli anticrittogamici possono essere impiegati su superfici aperte solo se usati a scopi agricoli, forestali o di orticoltura. Tuttavia non devono essere utilizzati in acque superficiali e costiere e neanche nelle loro immediate vicinanze.
- Adottate misure atte a tenere l'apparecchio lontano dalla portata dei bambini.
- Lo spruzzatore a pressione non è adatto a spruzzare liquidi al di sopra della temperatura consentita di 40°C e neanche liquidi contenenti acidi, corrosivi e infiammabili con un punto di infiammabilità inferiore a 55°C. Inoltre non si devono spruzzare prodotti di impermeabilizzazione.
Attenzione! I liquidi combustibili nebulizzati sono facilmente infiammabili anche con un punto di infiammabilità superiore 55°C.
- Non pulite piccole parti o i nebulizzatori ostruiti soffiando con la bocca.
- Pulite gli ugelli ostruiti solo con filo di ferro apposito oppure
con detergente adatto.
- Mescolate e maneggiate le sostanze da spruzzare sempre secondo le istruzioni del produttore.
• Preparate solo la quantità necessaria di liquido da spruzzare. - Riempitelo in modo tale da non spargere nulla e da non creare spruzzi.
- Non dirigete lo spruzzo verso persone, animali o specchi d'acqua.
- Portate sempre degli indumenti protettivi nello spruzzare antiparassitari e anticrittogamici poiché spruzzando si creano delle piccole gocciline.
- Non mangiate, non fumate e non bevete quando eseguite lavori con gli anticrittogamici.
- Se riempite l'apparecchio direttamente dalla rete idrica non fate immergere il tubo di riempimento nel liquido da spruzzare senza aver preso misure di sicurezza.
- Il prelievo di acque superficiali è consentito solo su autorizzazione ufficiale e evitando ogni forma di inquinamento.
- Fate attenzione alla direzione del vento e non dirigete mai lo spruzzo contro vento. Evitate di spruzzare il liquido su superfici che non devono essere trattate.
- Dopo aver terminato il lavoro lavatevi bene le mani ed il viso.
- In caso di una rimessa in esercizio dopo un lungo periodo di inattività controllare che lo spruzzatore non presenti danni.
- Sostituite subito le parti difettose.
• Usate solamente ricambi originali. - Non lasciate l'apparecchio, sia pieno che vuoto, esposto ai raggi del sole.
- D'inverno pulite completamente l'apparecchio e tenetelo asciutto in modo che non venga danneggiato dal gelo.
- Non ci assumiamo alcuna responsabilità per danni causati da riparazioni o trattamenti non eseguiti a regola d'arte come anche dall'impiego per scopi diversi da quelli previsti.
- È permesso aprire l'apparecchio ed eseguire operazioni di manutenzione solo se non c'è pressione.
- Per scaricare la pressione tirate il pulsante a forma di imbuto della valvola di limitazione della pressione.
- Osservate le schede tecniche di sicurezza per le sostanze ed i preparati chimici secondo la norma DIN 52 900 "Schede di sicurezza DIN per le sostanze ed i preparati chimici" ed il foglio d'istruzioni AID 2079 "Riempimento di apparecchi per il trattamento delle piante.
Gli anticrittogamici comprendono per es. erbicidi, insetticidi, fungicidi e regolatori della crescita come anche le sostanze destinate ad essere additivate ad esse all'impiego per modificare le loro caratteristiche o i loro effetti.
- Dopo ogni messa fuori esercizio o prima di ogni manutenzione dell'apparecchio scaricate sempre prima la pressione tramite sollevando la valvola di sovrappressione.
- All'inizio di ogni stagione e in caso di uso regolare controllate l'apparecchio almeno una volta al mese verificandone la tenuta e la funzione corretta di tutte le parti sia in posizione di riposo sia in esercizio a 2,5 bar di sovrapressione d'esercizio.
- Avvertenza importante: forti sollecitazioni dovute al modo di funzionamento (compresi il trasporto sul luogo d'impiego e la conservazione nel caso di non-utilizzo), influssi ambientali (del luogo d'impiego e del luogo di conservazione nel caso di non-utilizzo), scarsa manutenzione e cura possono comportare un'usura anzitempo dell'utensile. Ogni volta prima dell'uso si deve quindi controllare che l'apparecchio sia in condizioni sicure ed in grado di funzionare o perlomeno che non mostri danni visibili.
Tecnici specializzati, meglio ancora un servizio di manutenzione, devono controllare se sia ancora possibile il funzionamento sicuro dell'utensile, soprattutto nel caso si presentino difetti che possono comprometterne la sicurezza e comunque ogni 5 anni.
Spiegazione della targhetta di avvertenze sull'apparecchio
- Premete fino alla battuta la leva della pompa e svitatela ruotandola verso sinistra.
- Tenete ferma la lancia di spruzzatura e non dirigete il getto verso le persone!
- Non esponete al sole per lungo tempo il serbatoio sotto pressione!
- Non mettete nel serbatoio a pressione e non spruzzate sostanze non consentite, caustiche o contenenti solventi!
- Prima di usare l'apparecchio leggete le istruzioni per l'uso.
- Angolazione getto diffuso 60°
- Non esponete il serbatoio riempito con la sostanza da spruzzare a temperature inferiori allo zero!
- Prima di ogni operazione di pulizia e manutenzione eliminate la pressione dal serbatoio! Tirate la valvola di sovrappressione verso l'alto e scaricate la pressione!
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballaggio (se presenti).
- Controllate che siano presenti tutti gli elementi della fornitura.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
- Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
ATTENZIONE
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi!
Sussiste pericolo di ingerimento e soffocamento!
• Spruzzatore a pressione
• Lancia di spruzzatura
Tracolla

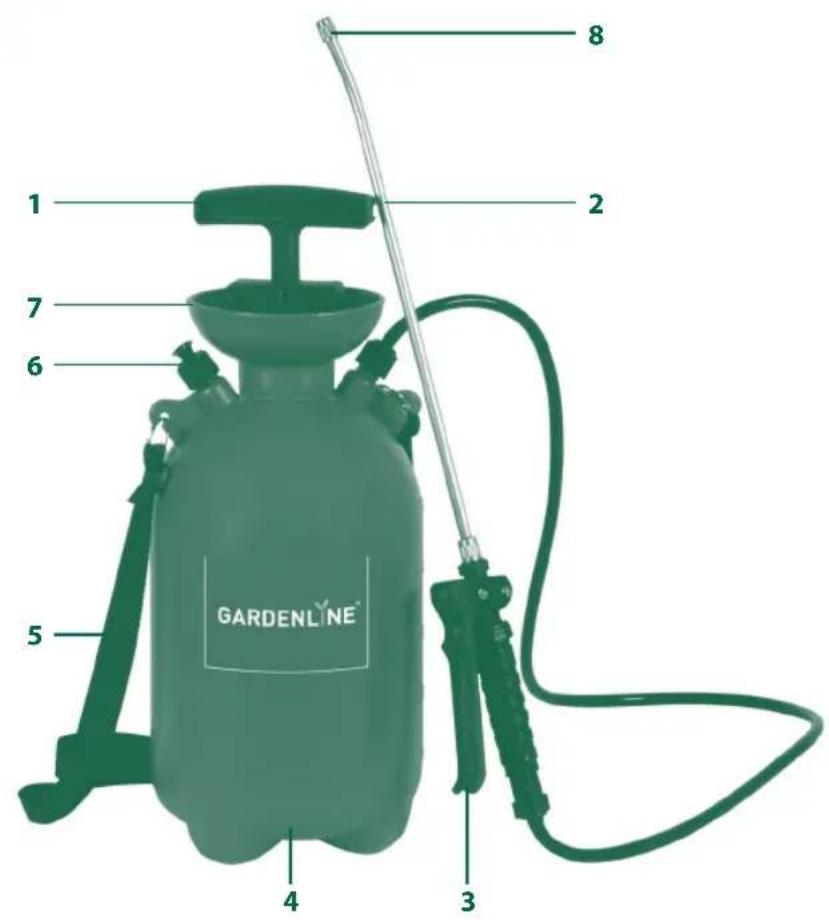

3 Descrizio
- Impugnatura della pompa e manico
- Lancia di spruzzatura
- Leva di scatto
- Serbatoio
- Tracolla
- Valvola di sicurezza di sovrappressione
- Imbuto di riempimento integrato
- Spruzzatore regolabile
1
acqua
- anticrittogamici
• erbicidi
• disinfettanti
• concimi disciolti in acqua
Devono essere usati solo concimi liquidi, erbicidi e anticrittogamici autorizzati dall'ente per l'agricoltura e le foreste BBA (Biologische Bundesanstalt für Land- und Forstwirtschaft). Al momento della produzione dell'apparecchio non sono noti effetti dannosi sui materiali usati da parte di questi anticrittogamici. I concimi, gli anticrittogamici e gli erbicidi devono essere spruzzati solo nelle concentrazioni indicate dai produttori di tali sostanze. In caso di dubbio informatevi presso il relativo produttore. Lo spruzzatore a pressione è concepito solamente per l'uso privato.
Lo spruzzatore a pressione non è adatto per il settore alimentare e per spruzzare liquidi al di sopra della temperatura di esercizio consentita di 40°C o liquidi contenenti acidi, corrosivi e infiammabili con un punto di infiammabilità inferiore a 55°C.
Inoltre non si devono spruzzare prodotti per impermeabilizzazione o disinfezione, vernici, velature, grassi e oli.
Attenzione! I liquidi combustibili nebulizzati sono facilmente infiammabili anche se hanno un punto di infiammabilità superiore a 55°C.
Lo spruzzatore a pressione non deve essere usato in nessun caso:
• per gassare
• per conservare liquidi
L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme.
L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
5Prima del
Montaggio

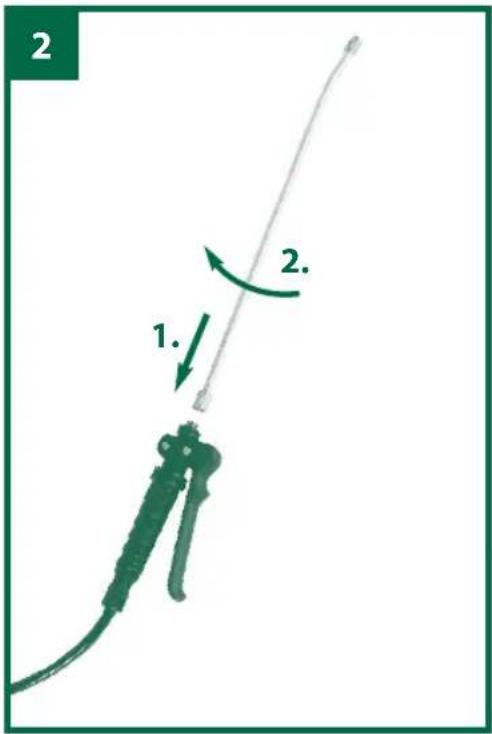

• Avvitare la lancia all'impugnatura della pistola (Fig. 2)
- Attenzione!
Non togliere la valvola limitatrice della sovrappressione (Fig. 1/6)!
- Attenzione!
Controllate che i collegamenti a vite del tubo all'impugnatura della pistola e al serbatoio siano ben serrati!

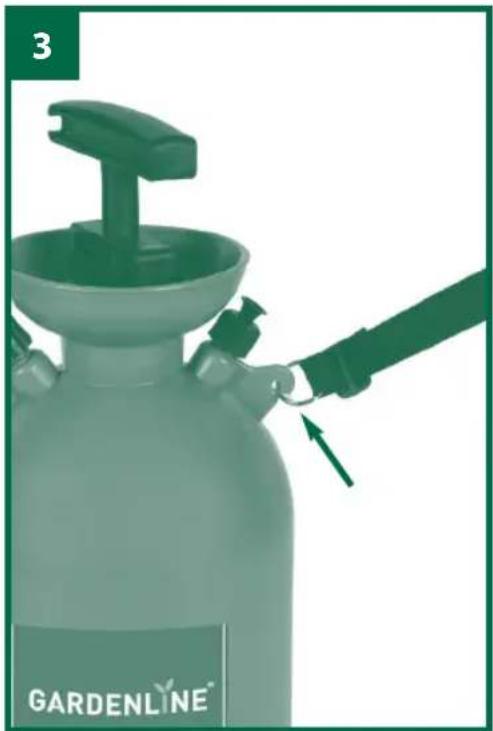

- Agganciate gli anelli di fissaggio per la tracolla sul serbatoio (Fig. 3).
Quantità delle sostanze da spruzzare
Avvertenza: preparate le sostanze da spruzzare sempre secondo le istruzioni del produttore.
Scegliete la quantità a seconda dell'effettiva necessità.
Valori indicativi per il trattamento delle piante
Piante a livello del suolo 0,3 - 0,5 litri per 10 m²
Cespugli bassi 1,0 - 1,5 litri per 10 m ^2
Alberi a spalliera, cespugli rampicanti .....0,5 - 1,0 litri per pianta
Alberi piccoli 2,0 litri per pianta
Alberi grandi ed isolati 3,0 - 5,0 litri per pianta
Preparazione degli anticrittogamici
- Non preparate mai gli anticrittogamici in casa, nella stalla o in un magazzino per prodotti alimentari o mangimi, bensì solamente all'aperto.
- Preparate gli anticrittogamici in un recipiente separato e mischiateli bene. Solo dopo aver eseguito tali operazioni versateli nello spruzzatore a pressione.
- Se si usano prodotti a base di preparati vegetali, tali liquidi devono venire filtrati prima di essere versati nel serbatoio.
Riempimento
- Sollevate la valvola di limitazione della pressione prima di svitare la pompa (Fig. 1/Pos. 6) e scaricate la sovrappressione eventualmente presente.
- Premete l'impugnatura/la maniglia della pompa completamente verso il basso e svitate lentamente la pompa (ruotandola verso sinistra).
- Riempite il serbatoio al massimo fino al segno di 5 litri con il liquido da spruzzare preparato seguendo attentamente le istruzioni del produttore.
- Inserite la pompa, premete l'impugnatura/la maniglia della pompa verso il basso e riavvitate bene la pompa (girandola verso destra). L'impugnatura/la maniglia della pompa ingra-na così nella sicura a baionetta.
Avvertenza: trasportate lo spruzzatore a pressione solo con la sicura a baionetta chiusa.
Spruzzatura
- Staccate l'impugnatura della pompa dalla sicura a baionetta ruotandola leggermente verso sinistra.
- La pressione nel serbatoio viene creata muovendo (su e giù) l'impugnatura della pompa. La pressione massima del serbatoio (sovrappressione d'esercizio) non deve superare i 2,5 bar. La valvola limitatrice della pressione interviene ad una sovrappressione di 2,7 bar scaricando la pressione in eccesso.
Avvertenza! Una maggiore pressione rende la vaporizzazione più fine, ma aumenta il pericolo di colpire superfici che non devono essere trattate. Una pressione minore produce gocce più grandi che cadono più facilmente dalle piante, provocando in tal modo una contaminazione inutile del terreno e un consumo più elevato di liquido.
Attenzione! Portate sempre lo spruzzatore a pressione in posizione verticale.
- Per spruzzare premete la leva di scatto (Fig. 1/3) sull'impugnatura della pistola.
• Mollando la leva il getto dello spruzzo si interrompe subito.
Pulizia
Dopo ogni uso pulite l'apparecchio e fate asciugare all'aperto il recipiente. A tal fine tenete presente le avvertenze di pulizia delle istruzioni per l'uso del liquido spruzzato e queste istruzioni.
Le quantità di liquido rimaste nell'apparecchio devono essere vuotate dal recipiente facendole uscire dall'apertura di riempimento e conservate per impieghi successivi o smaltite seguendo le norme vigenti.
Per la pulizia procedete nel modo seguente.
- Riempite il serbatoio, vuotato come descritto sopra o dopo aver spruzzato tutto il liquido, con un litro di acqua pulita.
- Chiudete il recipiente e agitate bene e con forza per più volte lo spruzzatore a pressione.
- Spruzzate poi il contenuto dello spruzzatore sulle superfici precedentemente trattate o su superfici da trattare rimaste.
- Ripetete questo procedimento.
- Il contenitore può ora venire completamente vuotato tramite l'apertura di riempimento.

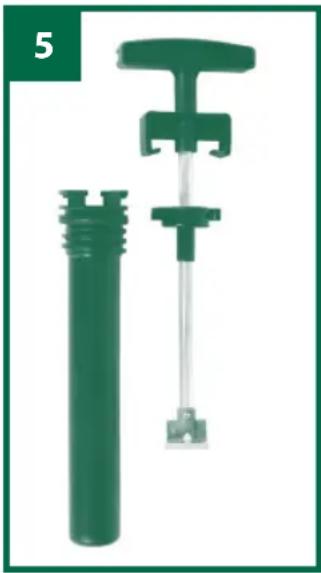

Manutenzione della membrana della pompa
Attenzione: prima di ogni lavoro di manutenzione all'apparecchio scaricate sempre la pressione tramite la valvola limitatrice della sovrappressione (Fig. 1/6) semplicemente sollevando il bottone ad imbuto della valvola di sicurezza.

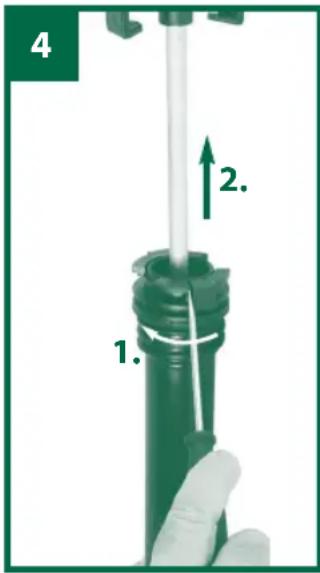

- Con l'aiuto di un cacciavite togliete l'insert della pompa dalla carcassa della pompa (Fig. 4-5).
- Estraete la membrana (Fig. 6/A) e pulitela.
- Applicate del grasso neutro (per es. vaselina) sulla membrana pulita o su quella nuova.
-
L'assemblaggio avviene nell'ordine inverso.
-
La durata dell'apparecchio viene prolungata notevolmente se ogni tanto gli anelli di tenuta e le guarnizioni vengono spalmati con grasso neutro e privo di resina (vaselina).
- Avvertenza importante: forti sollecitazioni dovute al modo di funzionamento (compresi il trasporto sul luogo d'impiego e la conservazione nel caso di non-utilizzo), influssi ambientali (del luogo d'impiego e del luogo di conservazione nel caso di non-utilizzo), scarsa manutenzione e cura possono comportare un'usura anzitempo dell'utensile. Ogni volta prima dell'uso si deve quindi controllare che l'apparecchio sia in condizioni sicure ed in grado di funzionare o perlomeno che non mostri danni visibili.
Tecnici specializzati, meglio ancora un servizio di manutenzione, devono controllare se sia ancora possibile il funzionamento sicuro dell'utensile, soprattutto nel caso si presentino difetti che possono comprometterne la sicurezza e comunque ogni 5 anni.
Ordinazione di pezzi di ricambio
In caso di ordinazione dei pezzi di ricambio è necessario indicare quanto segue
- Tipo di apparecchio
- Numero di articolo dell'apparecchio
- Numero di identificazione dell'apparecchio
- Numero del pezzo di ricambio richiesto
Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info
Conservazione
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C.
Smaltimento e riciclaggio
L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi a un negozio specializzato o all'amministrazione comunale!
Caratteristiche tecniche
Capacità massima ....5 l
Capacità totale 6 l
Portata in volume V_max = 0,65 l/min
Sovrappressione d'esercizio permessa ....2,5 bar
Pressione di spruzzatura 2,0 bar
Distanza ottimale di spruzzatura 0,8 m
Temperatura d'esercizio permessa ....+40°C
Valvola di sicurezza/Valvola di sfiato ....1
Nebulizzatore ....foro conico 1,1 mm
Angolo di spruzzo del nebulizzatore ....max. 60°
Angolo del getto al nebulizzatore .... inferiore a 5N
Peso a vuoto 1,1 kg
La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.
Con riserva di apportare modifiche tecniche!
Garanzia
8
Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'Sacquisto e riempire la scheda della garanzia. Conservare quindi sia lo scontrino che la scheda della garanzia!
Il produttore garantisce la risoluzione gratuita di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altro tipo di uso o modifiche diversi da quelli conformi.
Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.
L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato dalla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obbligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite dalla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.
Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o il preventivo non fossero gratuiti, verrà informato in anticipo.
Indirizzo(i) assistenza: Einhell Schweiz AG, St. Gallerstrasse 182, CH-8404 Winterthur
Numero verde: +41/52/2358787
Denominazione produttore/importatore: ISC GmbH, Eschenweg 6, D-94405 Landau
e-mail: info@einhell.ch
Denominazione prodotto: Spruzzatore a pressione GLPS 5
Numero identificativo prodotto/produttore: 34.251.65
Numero articolo: 26361
Periodo azione: 04/2012
Azienda e sede del rivenditore: ALDI SUISSE AG, Niederstettenstraße 3, CH-9536 Schwarzenbach SG
Descrizione del difetto:
nome dell'acquirente:
CAP/Città:
Indirizzo:
Tel./email:
Firma:
