| Vrsta izdelka | Ročni tlačni razpršilec |
| Znamka | Gardenline |
| Model | GLPS 5 |
| Največja polnilna zmogljivost | 5 litrov |
| Skupna prostornina | 6 litrov |
| Dovoljen delovni tlak | 2,5 bara |
| Tlak razprševanja | 2,0 bara |
| Največji volumski pretok | 0,65 l/min |
| Optimalna razdalja razprševanja | 0,8 metra |
| Kot razprševanja šobe | največ 60° |
| Dovoljena delovna temperatura | +40 °C |
| Teža praznega | 1,1 kg |
| Material rezervoarja | Plastika |
| Vrsta črpalke | Vgrajena ročna črpalka z membrano |
| Varnostni ventil | Pretočni ventil (sproži se pri 2,7 bara) |
| Nastavljiva šoba | Nastavljiva razpršilna glava (ploski curek 60°) |
| Predvidena uporaba | Voda, fitofarmacevtska sredstva, herbicidi, razkužila, tekoča gnojila (gospodinjska uporaba) |
| Prepovedane tekočine | Kisline, jedke snovi, vnetljive tekočine (plamenišče <55°C), laki, lazure, masti, olja |
| Priloženi dodatki | Razpršilna cev, naramnica |
| Vzdrževanje | Čiščenje po vsaki uporabi, mazanje membrane in tesnil z vazelinom |
| Garancija | 3 leta (potrošni deli: 6 mesecev) |
| Poprodajne storitve | ISC GmbH (podatki v navodilih) |
Pogosto zastavljena vprašanja - GLPS 5 Gardenline
Vprašanja uporabnikov o GLPS 5 Gardenline
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Visokotlačni čistilec v formatu PDF brezplačno! Poiščite svoja navodila GLPS 5 - Gardenline in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. GLPS 5 znamke Gardenline.
NAVODILA ZA UPORABO GLPS 5 Gardenline

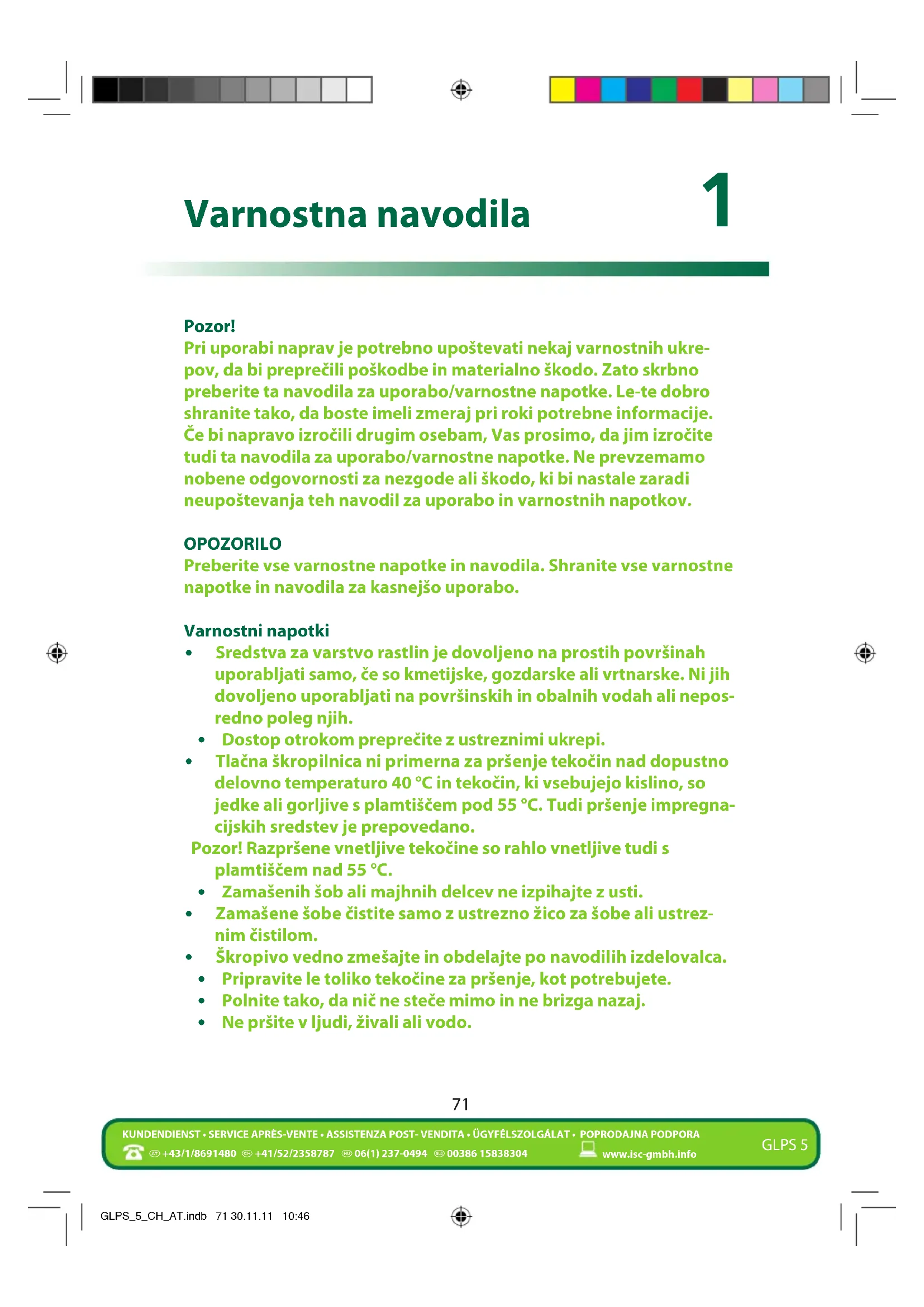

Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukre-pov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.
OPOZORILO
Preberite vse varnostne napotke in navodila. Shranite vse varnostne napotke in navodila za kasnejšo uporabo.
Varnostni napotki
- Sredstva za varstvo rastlin je dovoljeno na prostih površinah uporabljati samo, će so kmetijske, gozdarske ali vrtnarske. Ni jih dovoljeno uporabljati na površinskih in obalnih vodah ali nepos-redno poleg njih.
• Dostop otrokom preprečite z ustreznimi ukrepi. - Tlačna škropilnica ni primerna za pršenje tekočin nad dopustno delovno temperaturo 40 °C in tekočin, ki vsebujejo kislino, so jedke ali gorljive s plamtiščem pod 55 °C. Tudi pršenje impregnacijskih sredstev je prepovedano.
Pozor! Razpršene vnetljive tekočine so rahlo vnetljive tudi s plamtiščem nad 55 °C.
- Zamašenih šob ali majhnih delcev ne izpihajte z usti.
- Zamašene šobe čistite samo z ustrezno žico za šobe ali ustreznim čistilom.
- Škropivo vedno zmešajte in obdelajte po navodilih izdelovalca.
- Pripravite le toliko tekočine za pršenje, kot potrebujete.
- Polnite tako, da nič ne steče mimo in ne brizga nazaj.
- Ne pršite v ljudi, živali ali vodo.
- Pri pršenju sredstev za zaščito rastlin in sredstev za zatiranje škodljivcev vedno nosite zaščitna oblačila, saj nastajajo pri pršenju drobne kapljice.
- Med delom s sredstvom za zaščito rastlin ne jejte, ne kadite in ne pijte.
- Pri polnjenju vode iz omrežja cevi za polnjenje ne potapljajte v tekočino, ki jo razpršujete, brez ustreznih varnostnih ukrepov.
- Odvzem iz površinskih voda je dovoljen samo z uradnim dovoljenjem in z ukrepi, ki preprečijo vsakršno onesnaženje.
- Upoštevajte smer vetra in nikoli ne pršite proti vetru. Preprečite zanašanje tekočine, ki jo razpršujete, na površine, ki jih ne želite obdelati.
- Po končanem delu si temeljito umijte roke in obraz.
- Po daljšem mirovanju in ponovni uporabi škropilnico preglejte, ali ni poškodovana.
- Naprave ne izpostavljajte neposrednim sončnim žarkom niti polne niti prazne.
- Pozimi napravo povsem očistite in osušite, da se ne poškoduje zaradi zamrzali.
- Za škodo, ki nastane zaradi nestrokovnih popravil in nepravilne-ga ravnanja ali uporabe, ki je v nasprotju z namensko, ne prevzemamo nikakršnega jamstva.
- Odpiranje naprave in izvajanje vzdrževalnih del na napravi je dovoljeno le, če ni pod pritiskom.
- Pritisk izpustite tako, da izvlečete gumb v obliki lijaha iz ventila za nadtlak.
- Upoštevajte podatkovne liste za kemične snovi in pripravke v skladu z DIN 52 900 „Varnostni list DIN za kemične snovi in pripravke“ in tehnična navodila AID 2079 „Polnjenje posod s sredstvi za zaščito rastlin”.
Med sredstva za zaščito rastlin sodijo npr. herbicidi, insekticidi, fungicidi in regulatorji rasti ter snovi, dodane tem sredstvom za spreminjanje načina njihovega delovanja.
- Vsakič, ko napravo prenehate uporabljati, ali jo želite vzdrževati, najprej spustite tlak na ventilu za nadtlak tako, da dvignete ven- til za nadtlak.
- Ob začetku sezone in pri redni uporabi morate napravo vsaj enkrat pregledati, da zagotovite njeno tesnost in sposobnost delovanja vseh delov pri 2,5 bara delovnem nadtlaku med delovanjem in v mirovanju.
- Pomemben napotek: Močne obremenitve zaradi načina uporabe (vklj. s transportom do kraja uporabe in shranjevanja med neuporabo), okoljski vplivi (kraj uporabe in shranjevanja med neuporabo), pomanjkljivo vzdrževanje in nega lahko povzročijo predčasno obrabo naprave. Zato je treba pred vsako uporabo preveriti varno in funkcionalno stanje naprave in jo vizualno pregledati, ali izkazuje zunanje poškodbe. Zlasti ob pojavu pomanjkljivosti, ki vplivajo na varnost naprave, in vsaj vsakih 5 let morajo strokovnjaki, po možnosti vzdrževalna služba, preveriti varnost delovanja naprave.
Opis tabel z napotki na napravi
- Ročico črpalke potisnite do omejila navzdol in ga izvijte v levo.
- Držite škropilno palico in curka ne usmerjajte v ljudi!
- Posode pod tlakom ne izpostavljajte sončnim žarkom dalj časa!
- V tlačne posode ne vlivajte škropiv, ki niso odobrena, so jedka ali vsebujejo topila in ne pršite z njimi.
- Pred uporabo preberite navodila za uporabo.
- Ploski kot pršenja 60°.
- Posod, napolnjenih s škropivom, ne izpostavljajte minus temperaturam!
- Pred vsemi čistilnimi in vzdrževalnimi deli izpraznite posodo! Ventil za nadtlak izvlecite navzgor in spustite tlak!
2Obseg dc
- Odprite embalažo in previdno vzemite napravo iz embalaže.
- Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstajajo).
• Preverite, če je obseg dobave popoln. - Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po možnosti shranite embalažo do poteka garancijskega roka.
POZOR
Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!
• Tlačna škropilnica
- Škropilna palica
- Nosilni pas

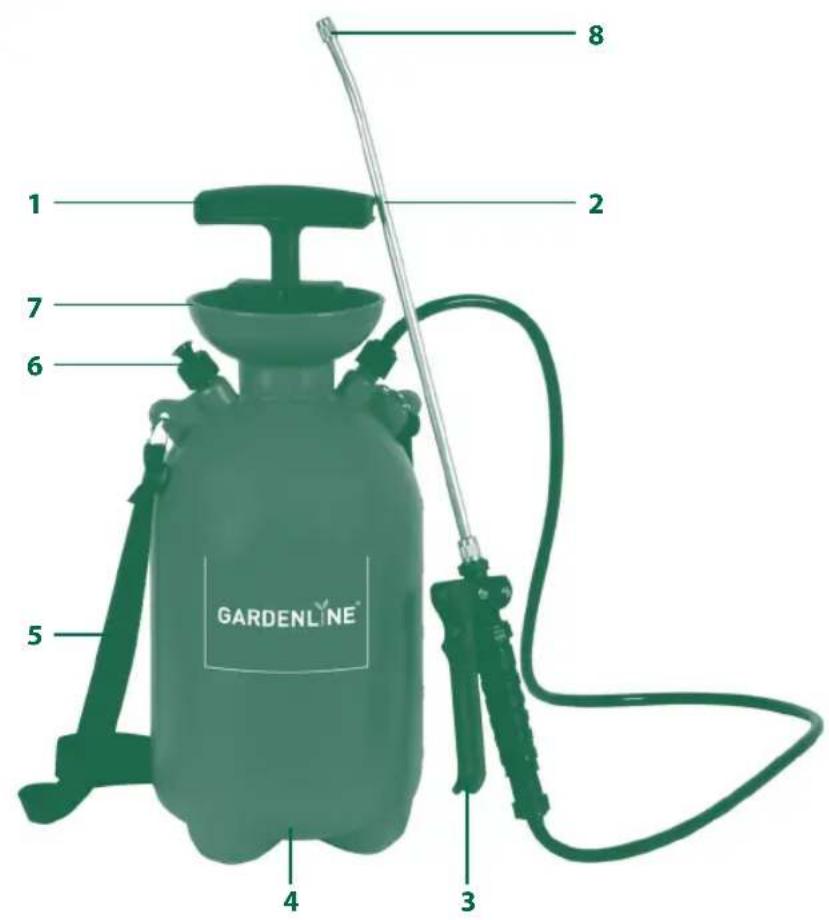

3Opis nap
- Ročaj črpalke/nosilni ročaj
- Škropilna palica
- Sprožilna ročica
- Posoda
- Nosilni pas
- Varnostni nadtlačni ventil
- Vgrajen polnilni lijak
- Nastavljiva škropilna glava
1
vode
• sredstev za zaščito rastlin,
• sredstev za zatiranje plevela,
- razkužil in
• vodotopnih gnojil
Uporabljati je dovoljeno le tekoča gnojila, sredstva za zatiranje plevela in sredstva za zaščito rastlin, ki jih je odobril Biološki zvezni zavod za kmetijstvo in gozdarstvo (BBA – Biologische Bundesanstalt für Land- und Forstwirtschaft). Za ta sredstva za zaščito rastlin v trenutku izdelave naprave niso znani škodljivi vplivi na uporabljene materiale. Gnojila, sredstva za zaščito rastlin in sredstva za zatiranje plevela je dovoljeno pršiti samo v koncentracijah, ki jih navaja izdelovalec škropiv. V primeru dvoma se pozanimajte pri izdelovalcu sredstva. Tlačna posoda za škropljenje je predvidena samo za zasebno uporabo.
Tlačna brizga ni primerna za uporabo na področju živilstva in za pršenje škropiv nad dopustno delovno temperaturo 40 °C ter tekočin, ki vsebujejo kislino, so jedka in gorljiva s plamtiščem pod 55 °C.
Prepovedano je tudi škropljenje impregnacijskih sredstev, razkužil, lakov, lazur, maščob in olja.
Pozor! Razpršene vnetljive tekočine so rahlo vnetljive tudi s plamtiščem nad 55 °C.
Tlačne škropilnice ni dovoljeno uporabljati za:
- požiganje
• skadiščenje tekočin
Napravo je dovoljeno uporabljati samo za namene, za katere je bila izdelana. Vsaka druga uporaba šteje kot nenamenska nedovoljena uporaba.
Za vse poškodbe ali škodo, nastalo zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
5Pred upo
Montaža

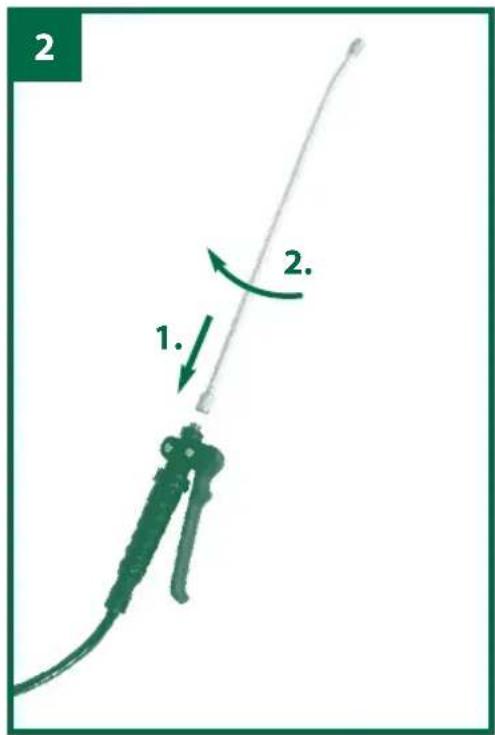

- Škropilno cev privijačite na ročaj pištole (sl. 2).
- Pozor! Ne izvijte nadtlačnega ventila (sl. 1/6)!
- Pozor!
Preverite, ali so privijačenja za cev na ročaju pištole in posodi trdna!

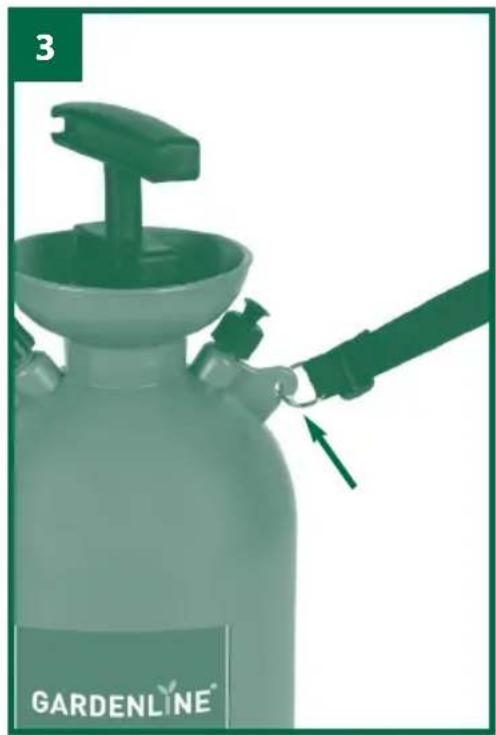

• Vpnite pritrdilne obroče za nosilno ročaj na posodi (sl. 3).
Opozorilo: Škropivo vedno pripravite po navodilih izdelovalca škropiva. Količino izberite glede na dejansko potrebo.
Referenčne vrednosti za zaščito rastlin
Talne kulture....0,3 - 0,5 l za 10 m²
Nizko grmičevje.... 1,0 - 1,5 l za 10m²
Špalirna drevesa, trdoleske....0,5 – 1,0 l na drevo
Večje grmičevje 2,0 l na drevo
Starejša samostojna drevesa ....3,0 – 1,0 l na drevo
Priprava sredstva za zaščito rastlin
- Sredstva za zaščito rastlin nikoli ne pripravljajte v bivalnih prostorih, hlevih ali skladiščih za živila ali sredstva za prehrano živali, temveč izključno na prostem.
- Sredstvo za zaščito rastlin pripravite v posebni posodi in ga dobro premešajte. Šele nato ga vlijte v tlačno škropilnico.
- Če uporabljate sredstva, sestavljena iz rastlinskih preparatov, morate tekočino pred vlivanjem v škropilnico filtrirati.
Polnjenje
- Preden izvijete črpalko, dvignite nadtlačni ventil (sl. 1/6) in spustite morebitni nadtlak.
- Ročaj črpalke potisnite do konca navzdol in ga črpalko z obračanjem v levo počasi izvijte.
- V posodo napolnite največ 5 litrov škropiva do oznake. Upoštevajte navodila proizvajalca škropiva.
• Vstavite črpalko, potisnite ročaj črpalke navzdol in črpalko z obračanjem v desno znova privijte. Ročaj črpalke se zaskoči v bajonetni spoj. Opozorilo: Tlačno škropilnico prevažajte samo z zaskočenim bajonetnim spojem.
6 Upravljan
Škropljenje
- Ročaj črpalke odpustite iz bajonetnega spoja z rahlim obratom v levo.
- S premikanjem ročaja črpalke navzgor in navzdol se v posodi izgradi tlak. Največji tlak v posodi (delovni nadtlak) ne sme preseči 2,5 bara. Nadtlačni ventil se aktivira pri več kot 2,7 bara nadtlaka in izpausti nadtlak.
Opozorilo! Pri višjem tlaku je razpršitev bolj drobna, vendar je tudi nevarnost zanašanja na druge površine večja. Pri nižjem tlaku so kapljice večje in lažje padejo z rastline, kar lahko povzroči nepotrebno visoko obremenitev tal in porabo škropiva.
Pozor! Tlačno škropilnico vedno nosite navpično.
- Za pršenje pritisnite sprožilno ročico (sl. 1/3) na ročaju pištole.
• Ko jo spustite, se curek takoj ustavi.
Čiščenje
Po vsaki uporabi škropilnico očistite in posodo odprite, da se osuši. Upoštevajte navodila za čiščenje v navodilih za uporabo škropiva, ki ga uporabljate, in v teh navodilih.
Preostanke škropiva, ki ostanejo v napravi, odstranite iz posode in skladiščite za kasnejšo uporabo, ali odstranite v skladu s predpisi.
Ob čiščenju ravnajte tako:
- V posodo, v kateri ni škropiva in ki ste jo izpraznili, kot je opisano zgoraj, vlijte 1 litra čiste vode.
- Posodo zaprite in tlačno škropilnico večkrat krepko stresite.
- Nato vsebino tlačne škropilnice izbrizgajte na površino, ki ste jo že prej obdelali, ali ki jo še nameravate.
• Postopek ponovite. - Posodo lahko sedaj do konca izpraznite skozi odprtino za polnjenje.

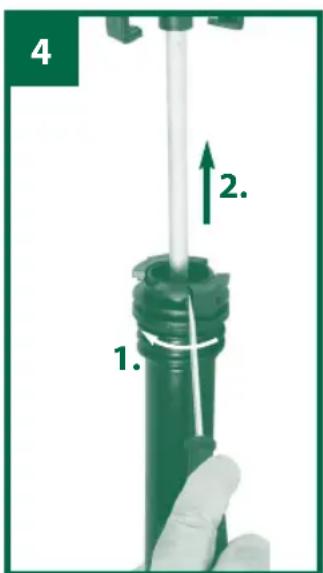

Vzdrževanje membrane črpalke
Pozor: Pred vzdrževanjem naprave vedno najprej spustite tlak skozi ventil za nadtlak (sl. 1/6) tako, da dvignete gumb v obliki lijaka iz varnostnega ventila.

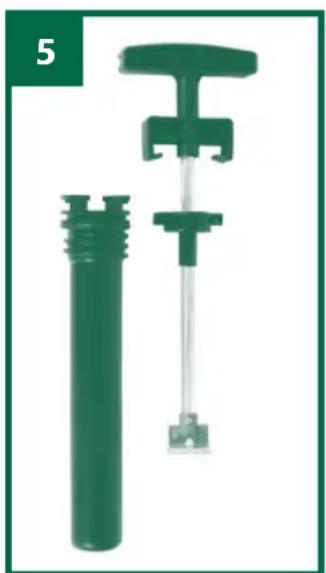

- Vložek črpalke odstranite s pomočjo izvijača iz ohišja črpalke (sl. 4-5).
- Membrano (sl. 6/B) odstranite in očistite.
- Očiščeno ali po potrebi zamenjano novo membrano namažite z maščobo, ki ne vsebuje kisline (npr. vazelin).
-
Montaža poteka v obratnem vrstnem redu.
-
Življenjska doba naprave se znatno podaljša, će občasno namažete tesnilne obročke in manšete z maščobo, ki ne vsebuje smole in kisline (vazelin).
- Pomemben napotek: Močne obremenitve zaradi načina uporabe (vklj. s transportom do kraja uporabe in shranjevanja med neuporabo), okoljski vplivi (kraj uporabe in shranjevanja med neuporabo), pomanjkljivo vzdrževanje in nega lahko povzročijo predčasno obrabo naprave. Zato je treba pred vsako uporabo preveriti varno in funkcionalno stanje naprave in jo vizualno pregledati, ali izkazuje zunanje poškodbe. Zlasti ob pojavu pomanjkljivosti, ki vplivajo na varnost naprave, in vsaj vsakih 5 let morajo strokovnjaki, po možnosti vzdrževalna služba, preveriti varnost delovanja naprave.
Naročanje nadomestnih delov
Pri naročanju nadomestnih delov je potrebno navesti naslednje na-vedbe:
- Tip naprave
• Art. številko naprave - Ident- številko naprave
- Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA
AT +43/1/8691480 📄 +41/52/2358787 📋 06(1) 237-0494 📁 00386 15838304 www.isc-gmbh.info
GLPS 5
Skladiščenje
Napravo in pribor za napravo skladiščite na temnem, suhem in pred mrazom zaščitenem in za otroke nedostopnem mestu. Optimalna skladiščna temperature je med 5 in 30 °C.
Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Pokvarjene sestavne dele odstranite med posebne odpadke. V ta namen povprašajte v tehnični trgovini ali na občinski upravi!
Tehnični podatki
maks. količina polnjenja....5 l
Skupna količina polnjenja 6 l
Volumski tok V_max = 0,65 l/min
dop. delovni nadtlak....2,5 barov
Tlak pršenja 1,5-2,5 bara
optimalna razdalja pršenja 0,8 m
dop. delovna temperatura ....+40°C
Varnostni ventil/odzračevalni ventil 1
Šoba....Votli stožec 1,1 mm
Kot pršilne šobe......največ 60°
Kot povratnega sunka na šobi .... manj kot 5N
Prazna teža.... 1,1 kg
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb!
Garancijski List
8
Garancijska doba traja 3 leta in začne teči z dnem nakupa oziroma na dan prevzema blaga. Pri uveljavljanju garancije predložite račun in izpolnjen garancijski list. Zato vas prosimo, da shranite račun in garancijski list. Proizvajalec jamči, da bo brezplačno odpravil vse napake, ki so posledica napak na materialu in napak, nastalih pri proizvodnji, pri tem pa se proizvajalec lahko odloči za popravilo, menjavo ali vračilo denarja. Garancija ne velja za škodo, nastalo zaradi nesreč, nepredvidenih dogodkov (na primer strele, vode, ognja), nepravilne uporabe ali nepravilnega prevoza, neupoštevanja varnostnih in vzdrževalnih predpisov ali zaradi nestrokovnega posega v izdelek. Garancijska doba za obrabne in potrošne dele pri normalni uporabi v skladu z navodili znaša 6 mesecev. Sledi vsakodnevne rabe izdelka (praske, odrgnine itd.) niso predmet garancije. Garancijska doba se lahko podaljša, če to predvidevajo zakonski predpisi. Ob prevzemu izdelka, katerega je potrebno popraviti, servisno podjetje in prodajalec ne prevzemata odgovornosti za shranjene podatke oz. nastavitve. Po poteku garancijske dobe lahko prav tako pošljete na servis v popravilo okvarjene naprave. Popravila, ki se opravijo po izteku garancijske dobe, je potrebno plačati. V takšnem primeru boste vsekakor predhodno obveščeni.
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne teči v trenutku, ko potrošnik/končni porabnik prevzame blago. Če popravila ni mogoče izvesti v roku 45 dni, se prodajalec lahko odloči, ali bo izdelek zamenjal ali pa povrnil nakupno ceno. Garancijska doba se podaljša za čas popravila. Proizvajalec je po poteku garancijske dobe dolžan zagotavljati servisiranje in nadomestne dele za obdobje, ki je vsaj trikrat daljše od garancijske dobe. Če za izdelek v Sloveniji ni zagotovljenega servisa, se za servisno mesto štejejo prodajalne, kjer se izdelek prodaja. V tem primeru vas prosimo, da se oglasite v eni od prodajaln.
Naslov(i) servisa: GMA Elektromehanika d.o.o., Cesta Andreja Bitenca 115, SLO-1000 Ljubljana
Pomoč po telefonu: 00386 15838304 / 00386 41600170
Oznaka proizvajalca/uvoznika: ISC GmbH, Eschenstraße 6, D-94405 Landau
E-pošta: /
Oznaka izdelka: Tlačna škropilnica GLPS 5
Številka izdelka/proizvajalca: 34.251.65
Številka izdelka: 26361
Obdobje akcije: 04/2012
Podjetje in sedež prodajalca: Hofer trgovina d.o.o., Kranjska cesta 1, 1225 Lukovica
Opis napake:
Ime kupca:
Poštna številka in kraj:
Ulica:
Tel./e-pošta:
Podpis:
