MANUALE UTENTE HR2631FT12 MAKITA

Nur für europäische Länder Die Konformitätserklärungen sind in Anhang A dieser Betriebsanleitung enthalten.27 ITALIANO (Istruzioni originali) Visione generale 1 Grilletto dell’interruttore 2 Bottone di bloccaggio 3 Lampadina 4 Leva interruttore di inversione 5 Portapunta di cambio rapido per SDS-plus 6 Linea coperchio di cambio 7 Coperchio di cambio 8 Mandrino 9 Portapunta trapano di cambio rapido 10 Rotazione con martellamento 11 Manopola di cambio modalità di azione 12 Rotazione soltanto 13 Martellamento soltanto 14 Gancio 15 Sporgenze 16 Scanalature 17 Codolo punta 18 Grasso punta 19 Punta 20 Coperchio portapunta 21 Base dell’impugnatura 22 Calibro di profondità 23 Lato dentato contrassegno foro esagonale sulla base impugnatura 24 Lato dentato calibro di profondità 25 Coppa polvere 26 Simbolo 27 Attacco al piede coppa polvere 28 Soffietto 29 Attacco 30 Periferia interna 31 Lato piatto 32 Tappo 33 Scanalatura 34 Pompetta soffiatrice 35 Gruppo portapunta trapano (accessorio opzionale) 36 Chiave portapunta 37 Manicotto 38 Anello DATI TECNICI

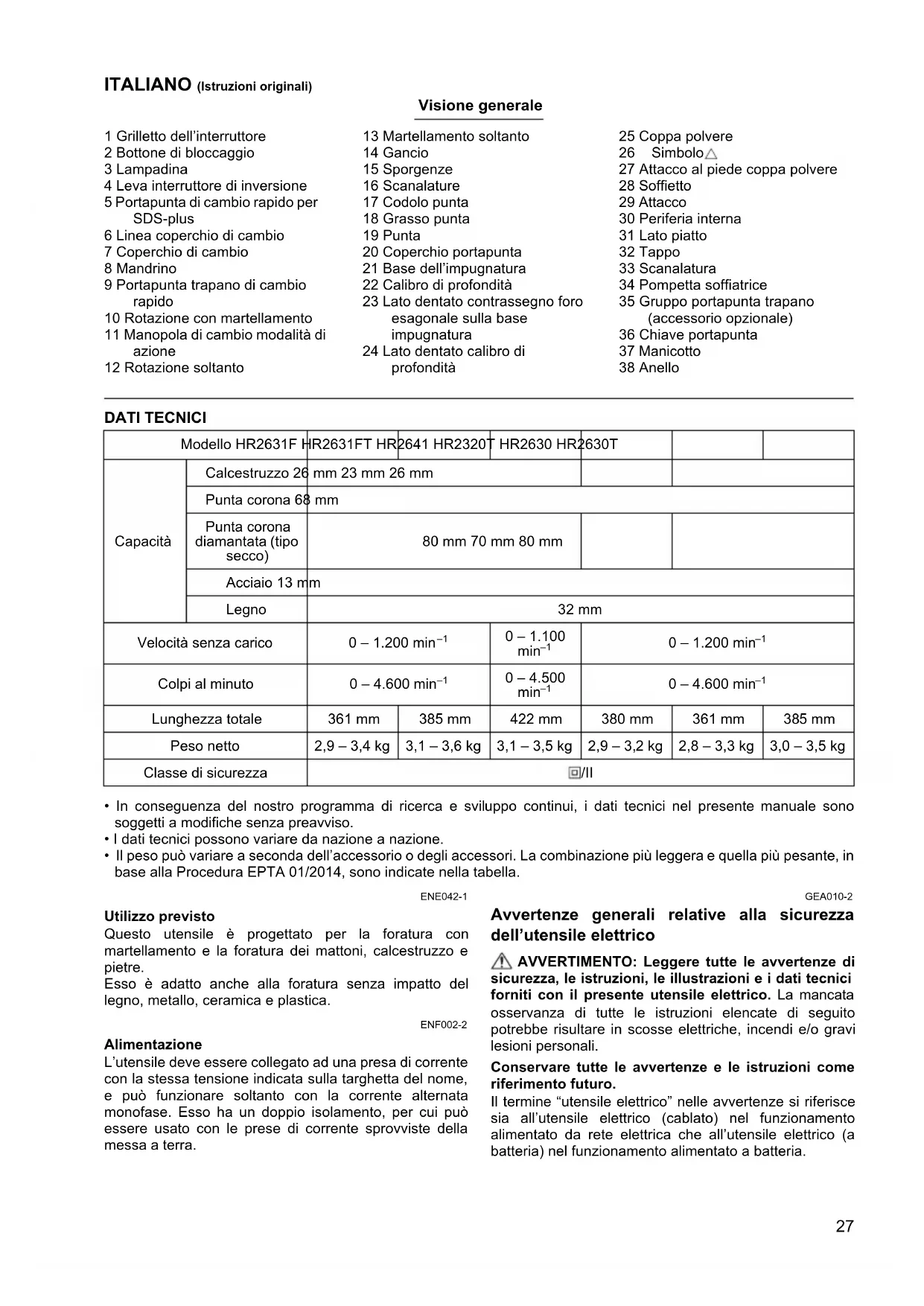

• In conseguenza del nostro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche senza preavviso.

• I dati tecnici possono variare da nazione a nazione.

• Il peso può variare a seconda dell’accessorio o degli accessori. La combinazione più leggera e quella più pesante, in base alla Procedura EPTA 01/2014, sono indicate nella tabella. ENE042-1 Utilizzo previsto Questo utensile è progettato per la foratura con martellamento e la foratura dei mattoni, calcestruzzo e pietre. Esso è adatto anche alla foratura senza impatto del legno, metallo, ceramica e plastica. ENF002-2 Alimentazione L’utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento, per cui può essere usato con le prese di corrente sprovviste della messa a terra. GEA010-2 Avvertenze generali relative alla sicurezza dell’utensile elettrico AVVERTIMENTO: Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali. Conservare tutte le avvertenze e le istruzioni come riferimento futuro. Il termine “utensile elettrico” nelle avvertenze si riferisce sia all’utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all’utensile elettrico (a batteria) nel funzionamento alimentato a batteria. Modello HR2631F HR2631FT HR2641 HR2320T HR2630 HR2630T Capacità Calcestruzzo 26 mm 23 mm 26 mm Punta corona 68 mm Punta corona diamantata (tipo secco) 80 mm 70 mm 80 mm Acciaio 13 mm Legno 32 mm Velocità senza carico 0 – 1.200 min

MARTELLO ROTATIVO Istruzioni di sicurezza relative a tutte le operazioni

1. Indossare protezioni per le orecchie.

L’esposizione al rumore può causare la perdita dell’udito.

2. Utilizzare la maniglia o le maniglie ausiliarie, se

in dotazione con l’utensile. La perdita di controllo può causare lesioni personali.

3. Mantenere l’utensile elettrico per le superfici di

impugnatura isolate, quando si intende eseguire un’operazione in cui l’accessorio da taglio potrebbe entrare in contatto con fili elettrici nascosti o con il proprio cavo. Qualora l’accessorio da taglio entri in contatto con un cavo sotto tensione, potrebbe mettere sotto tensione le parti metalliche esposte dell’utensile elettrico e trasmettere una scossa elettrica all’operatore. Istruzioni di sicurezza quando si utilizzano punte per trapano lunghe con martelli rotativi

1. Iniziare sempre a perforare a bassa velocità e

con l’estremità della punta in contatto con il pezzo in lavorazione. Alle velocità più elevate, è probabile che la punta si pieghi, qualora la si lasci ruotare liberamente senza entrare in contatto con il pezzo in lavorazione, il che potrebbe risultare in lesioni personali.

2. Applicare pressione solo allineandosi senza

inclinazioni con la punta, e non applicare pressione eccessiva. Le punte possono piegarsi, causando rotture o perdita di controllo e risultando in lesioni personali. Avvertenze aggiuntive per la sicurezza

1. Indossare un casco (elmetto di protezione),

occhiali di sicurezza e/o una visiera. I normali occhiali da vista o da sole NON sono occhiali di sicurezza. Inoltre, si consiglia caldamente di indossare una mascherina antipolvere e guanti dall’imbottitura spessa.

2. Accertarsi che la punta sia fissata saldamente in

sede prima dell’utilizzo.

3. Nell’utilizzo normale, l’utensile è progettato per

produrre vibrazioni. Le viti potrebbero allentarsi facilmente, causando un guasto o un incidente. Controllare con cura che le viti siano serrate prima dell’uso.

4. In condizioni di bassa temperatura o quando

l’utensile non è stato utilizzato per un periodo di tempo prolungato, lasciar riscaldare l’utensile per un po’ di tempo facendolo funzionare a vuoto. Questa operazione ammorbidisce il lubrificante. Senza un appropriato riscaldamento, l’operazione di percussione risulta difficile.

5. Accertarsi sempre di appoggiare i piedi

saldamente. Quando si intende utilizzare l’utensile in ubicazioni elevate, accertarsi sempre che non sia presente alcuna persona sotto.

8. Non lasciare l’utensile mentre sta funzionando.

Far funzionare l’utensile solo mentre lo si tiene in mano.

9. Non puntare l’utensile verso alcuna persona

nelle vicinanze durante l’uso. La punta potrebbe volare via e causare gravi lesioni personali.

10. Non toccare la punta, le parti vicine alla punta o

il pezzo in lavorazione subito dopo l’uso; potrebbero essere estremamente caldi e causare ustioni.

11. Alcuni materiali contengono sostanze chimiche

che potrebbero essere tossiche. Fare attenzione a evitare l’inalazione della polvere e il contatto con la pelle. Attenersi ai dati relativi alla sicurezza del fornitore del materiale.

12. Non toccare la spina dell’alimentazione elettrica

con le mani bagnate. CONSERVARE LE PRESENTI ISTRUZIONI. AVVERTIMENTO: NON lasciare che la comodità o la familiarità d’uso con il prodotto (acquisita con l’uso ripetuto) sostituiscano la stretta osservanza delle norme di sicurezza. L’USO IMPROPRIO o la mancata osservanza delle norme di sicurezza riportate nel presente manuale manuale di istruzioni potrebbero causare lesioni personali gravi.

DESCRIZIONE DEL FUNZIONAMENTO

• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di regolarlo o di controllare le sue funzioni. Funzionamento dell’interruttore (Fig. 1 e 2) ATTENZIONE:

• Prima di collegare l’utensile alla presa di corrente, controllare sempre che il grilletto dell’interruttore funzioni correttamente e che ritorni sulla posizione “OFF” quando viene rilasciato. Per avviare l’utensile, schiacciare semplicemente il grilletto dell’interruttore. La velocità dell’utensile si aumenta aumentando la pressione sul grilletto dell’interruttore. Rilasciare il grilletto dell’interruttore per fermarlo. Per il funzionamento continuo, schiacciare il grilletto dell’interruttore, spingere dentro il bottone di bloccaggio e rilasciare poi il grilletto dell’interruttore. Per arrestare l’utensile dalla posizione di bloccaggio, schiacciare completamente il grilletto dell’interruttore e poi rilasciarlo. Accensione delle lampadine (Fig. 3) Modello HR2631F, HR2631FT ATTENZIONE:

• Non guardare direttamente la lampadina o la sorgente della luce. Per accendere la lampadina, schiacciare il grilletto. Rilasciare il grilletto per spegnerla. NOTA:

• Usare un panno asciutto per togliere lo sporco dalla lente della lampadina. Fare attenzione a non graffiare la lente della lampadina, perché altrimenti l’illuminazione potrebbe ridursi.

• Per pulire la lampadina non si devono usare solventi o benzina. Tali sostanze potrebbero danneggiarla.29 Funzionamento dell’interruttore di inversione (Fig. 4 e 5) ATTENZIONE:

• Controllare sempre la direzione di rotazione prima di cominciare il lavoro.

• Usare l’interruttore di inversione soltanto dopo che l’utensile si è arrestato completamente. Se si cambia la direzione di rotazione prima del suo arresto completo, si potrebbe danneggiare l’utensile. Modello HR2631F, HR2631FT, HR2320T, HR2630, HR2630T ATTENZIONE:

• Se il grilletto interruttore non può essere schiacciato, controllare se l’interruttore di inversione è regolato completamente sulla posizione (lato A) o (lato B). Questo utensile è dotato di un interruttore di inversione per il cambiamento della direzione di rotazione. Spostare la leva interruttore di inversione sulla posizione (lato A) per la rotazione in senso orario, oppure sulla posizione (lato B) per la rotazione in senso antiorario. Modello HR2641 NOTA:

• Quando si fa funzionare l’utensile con la rotazione in senso antiorario, il grilletto dell’interruttore può essere schiacciato soltanto a metà e l’utensile gira a metà velocità. Con la rotazione in senso antiorario non è possibile spingere dentro il bottone di bloccaggio. Questo utensile è dotato di un interruttore di inversione per il cambiamento della direzione di rotazione. Spostare la leva interruttore di inversione sulla posizione (lato A) per la rotazione in senso orario, oppure sulla posizione (lato B) per la rotazione in senso antiorario. Cambiamento del portapunta di cambio rapido per SDS-plus Modello HR2631FT, HR2320T, HR2630T Il portapunta di cambio rapido per SDS-plus può essere facilmente cambiato con il portapunta trapano di cambio rapido. Modo di rimuovere il portapunta di cambio rapido per SDS-plus (Fig. 6) ATTENZIONE:

• Prima di rimuovere il portapunta di cambio rapido per SDS-plus, rimuovere sempre la punta. Afferrare il coperchio di cambio del portapunta di cambio rapido per SDS-plus e girarlo nella direzione della freccia finché la linea coperchio di cambio si sposta dal simbolo al simbolo . Tirare con forza nella direzione della freccia. Modo di attaccare il portapunta trapano di cambio rapido (Fig. 7) Accertarsi che la linea del portapunta trapano di cambio rapido mostri il simbolo . Afferrare il coperchio di cambio del portapunta trapano di cambio rapido e regolare la linea sul simbolo . Mettere il portapunta trapano di cambio rapido sul mandrino dell’utensile. Afferrare il coperchio di cambio del portapunta trapano di cambio rapido e girare la linea coperchio di cambio sul simbolo finché si sente chiaramente uno scatto. Selezione delle modalità di azione ATTENZIONE:

• La manopola di cambio modalità di azione non deve essere ruotata mentre l’utensile sta funzionando. Si potrebbe danneggiare l’utensile.

• Per evitare la rapida usura del meccanismo di cambio della modalità, accertarsi sempre che la manopola di cambio modalità di azione sia regolata pienamente su una delle tre posizioni della modalità di azione. Rotazione con martellamento (Fig. 8) Per forare il calcestruzzo, murature, ecc., ruotare la manopola di cambio modalità di azione sul simbolo . Usare una punta al carburo di tungsteno. Rotazione soltanto (Fig. 9) Per forare il legno, metallo o materiali di plastica, ruotare la manopola di cambio modalità di azione sul simbolo

Usare una punta trapano elicoidale o una punta per legno. Martellamento soltanto (Fig. 10) Per le operazioni di scalpellatura, disincrostazione o demolizione, ruotare la manopola di cambio modalità di azione sul simbolo g. Usare uno scalpello a punta, scalpello a freddo, scalpello di disincrostazione, ecc. Limitatore di coppia ATTENZIONE:

• Spegnere immediatamente l’utensile non appena interviene il limitatore di coppia. Ciò aiuta a prevenire l’usura prematura dell’utensile.

• Le punte quali le seghe frontali a corona non sono adatte a questo utensile, perché hanno la tendenza a rimanere facilmente strette o incastrate nel foro. Ciò perché causano l’intervento troppo frequente del limitatore di coppia. Il limitatore di coppia interviene quando viene raggiunto un certo livello di coppia. Il motore si disinnesta allora dall’albero lento. Quando si verifica ciò, la punta smette di girare. Gancio (Fig. 11) Modello HR2641 ATTENZIONE:

• L’utensile non deve mai essere agganciato a un posto alto o a una superficie potenzialmente instabile. Il gancio è comodo per appendere temporaneamente l’utensile. Per usare il gancio, sollevare semplicemente il gancio finché scatta nella posizione di apertura. Quando non viene usato, abbassare sempre il gancio nella posizione di chiusura. MONTAGGIO ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di procedere a un qualsiasi lavoro su di esso. Impugnatura laterale (manico ausiliario) (Fig. 12) ATTENZIONE:

• Usare sempre l’impugnatura laterale per lavorare con maggior sicurezza.30 Installare l’impugnatura laterale in modo che le sporgenze dell’impugnatura entrino nelle scanalature del tamburo dell’utensile. Stringere poi l’impugnatura girandola in senso orario sulla posizione desiderata. Essa può essere girata di 360°, in modo da poter essere fissata in qualsiasi posizione. Grasso punta Spalmare in precedenza la testa del codolo punta con una piccola quantità di grasso per punte (0,5–1g circa). Questa lubrificazione del portapunta assicura un funzionamento normale e una vita di servizio più lunga. Installazione o rimozione della punta Pulire il codolo punta e spalmarlo di grasso per punte prima di installare la punta. (Fig. 13) Inserire la punta nell’utensile. Girare la punta e spingerla dentro finché rimane agganciata. (Fig. 14) Dopo l’installazione, accertarsi sempre che la punta sia fissata saldamente in posizione cercando di tirarla fuori. Per rimuovere la punta, spingere completamente giù il coperchio portapunta e tirar fuori la punta. (Fig. 15) Angolo punta (per la scalpellatura, disincrostazione o demolizione) La punta può essere fissata all’angolo desiderato. Per cambiare l’angolo della punta, ruotare la manopola di cambio modalità di azione sul simbolo O. Girare la punta sull’angolo desiderato. (Fig. 16) Ruotare la manopola di cambio modalità di azione sul simbolo g. (Fig. 17) Accertarsi poi che la punta sia fissata saldamente in posizione girandola leggermente. Calibro di profondità Il calibro di profondità è comodo per praticare fori di profondità uniforme. (Fig. 18) Premere il bottone di bloccaggio sulla base dell’impugnatura nella direzione della freccia mostrata nella illustrazione e, mantenendolo premuto, inserire il calibro di profondità nel foro esagonale nella base dell’impugnatura. (Fig. 19) A questo punto è necessario inserire il calibro di profondità in modo che il suo lato dentato sia rivolto sul lato dentato del contrassegno foro esagonale sulla base dell’impugnatura, come mostrato in figura. (Fig. 20) Regolare il calibro di profondità alla profondità desiderata muovendolo avanti e indietro mentre si preme il bottone di bloccaggio. Dopo la regolazione, rilasciare il bottone di bloccaggio per bloccare il calibro di profondità. (Fig. 21) NOTA:

• Il calibro di profondità non può essere bloccato se viene inserito senza che il suo lato dentato sia rivolto sul lato dentato del contrassegno foro esagonale sulla base dell’impugnatura, come mostrato nella illustrazione. Coppa polvere (accessorio opzionale) (Fig. 22) Usare la coppa polvere per evitare di impolverare l’utensile e sé stessi quando si eseguono operazioni di foratura in alto. Attaccare la coppa polvere alla punta come mostrato in figura. Le dimensioni delle punte a cui si può attaccare la coppa polvere sono come segue.

C’è un altro tipo di coppa polvere (accessorio opzionale) che aiuta a evitare di impolverare l’utensile e sé stessi quando si eseguono operazioni di foratura in alto. Installazione o rimozione della coppa polvere (accessorio opzionale) Prima di installare la coppa polvere, rimuovere la punta dall’utensile se vi è installata. Installare la coppa polvere (accessorio opzionale) sull’utensile in modo che il simbolo sulla coppa polvere sia allineato sulle scanalature nell’utensile. (Fig. 23) Per rimuovere la coppa polvere, tirare il coperchio portapunta nella direzione mostrata in figura e, mantenendo tirato il coperchio portapunta, togliere via la punta dall’utensile. (Fig. 24) Afferrare poi l’attacco al piede coppa polvere e tirarlo via. (Fig. 25) NOTA:

• Quando si installa o si rimuove la coppa polvere, il tappo potrebbe staccarsi dalla coppa polvere. In tal caso, procedere come segue. Rimuovere il soffietto dall’attacco e montare il tappo dal lato mostrato in figura con il suo lato piatto rivolto in alto, in modo che la scanalatura del tappo entri dentro la periferia dell’attacco. Montare infine il soffietto che era stato rimosso. (Fig. 26, 27 e 28) NOTA:

• Collegando un aspiratore al martello si possono eseguire operazioni più pulite. Prima del collegamento bisogna rimuovere il tappo polvere dalla coppa polvere. (Fig. 29) FUNZIONAMENTO ATTENZIONE:

• Usare sempre l’impugnatura laterale (manico ausiliario), e tenere saldamente l’utensile per entrambi l’impugnatura laterale e il manico interruttore durante le operazioni. Operazione di foratura con martellamento (Fig. 30) ATTENZIONE:

• Sull’utensile/punta viene esercitata una fortissima e improvvisa forza torcente al momento in cui la punta fuoriesce dal foro, se il foro diventa intasato di trucioli e particelle, o se la punta urta contro le barre di rinforzo incorporate nel cemento armato. Usare sempre l’impugnatura laterale (manico ausiliario), e tenere saldamente l’utensile per entrambi l’impugnatura laterale e il manico interruttore durante le operazioni. Non facendo ciò si potrebbe perdere il controllo dell’utensile, con il potenziale pericolo di un serio incidente. Regolare la manopola di cambio modalità di azione sul simbolo . Posizionare la punta sul punto desiderato del foro, e schiacciare poi il grilletto dell’interruttore. Non forzare l’utensile. Una leggera pressione produce i risultati migliori. Mantenere l’utensile in posizione ed evitare che scivoli via dal foro. Non applicare ulteriori pressioni se il foro diventa intasato di trucioli o particelle. Fare girare invece l’utensile a vuoto, e rimuovere poi parzialmente la punta dal foro. Ripetendo questo procedimento diverse volte, il foro si pulisce e si può continuare con la foratura normale. Diametro punta Coppa polvere 5 6 mm – 14,5 mm Coppa polvere 9 12 mm – 16 mm31 NOTA:

• Durante il funzionamento senza carico dell’utensile si potrebbe verificare l’eccentricità nella rotazione della punta. L’utensile si centra automaticamente da solo durante il funzionamento. Ciò non ha alcun effetto sulla precisione della foratura. Pompetta soffiatrice (accessorio opzionale) (Fig. 31) Dopo la foratura, usare la pompetta soffiatrice per togliere la polvere dal foro. Scalpellatura/disincrostazione/demolizione (Fig. 32) Regolare la manopola di cambio modalità di azione sul simbolo g. Tenere saldamente l’utensile con entrambe le mani. Accendere l’utensile ed esercitare una leggera pressione su di esso in modo che non rimbalzi intorno fuori controllo. Premendo con molta forza sull’utensile non se ne aumenta l’efficienza. Foratura del legno o metallo ATTENZIONE:

• Non si deve mai usare la “rotazione con martellamento” quando sull’utensile si è installato il portapunta trapano di cambio rapido. Si potrebbe danneggiare il portapunta trapano di cambio rapido. Inoltre, il portapunta trapano si stacca quando si inverte l’utensile.

• Una pressione eccessiva sull’utensile non rende più veloce la foratura. Al contrario, tale pressione eccessiva serve soltanto a danneggiare la punta e a ridurre le prestazioni e la vita di servizio dell’utensile.

• Sull’utensile/punta viene esercitata una fortissima forza torcente al momento in cui la punta fuoriesce dal foro. Tenere saldamente l’utensile e fare attenzione quando la punta comincia a fuoriuscire dal pezzo.

• La punta incastrata può essere rimossa regolando semplicemente l’interruttore di inversione nella modalità di rotazione inversa per farla retrocedere. L’utensile potrebbe però liberarsi improvvisamente se non viene tenuto saldamente.

• Fissare sempre i piccoli pezzi con una morsa o altro dispositivo similare. Regolare la manopola di cambio modalità di azione sul simbolo

Si può forare fino a 13 mm di diametro nel metallo, e fino a 32 mm di diametro nel legno. Modello HR2631F, HR2641, HR2630 Utilizzare il portapunta trapano (accessorio opzionale). Per la sua installazione, vedere la descrizione di “Installazione o rimozione della punta” alla pagina precedente. (Fig. 33) Per installare la punta, inserirla nel portapunta finché non può andare più oltre. Stringere il portapunta a mano. Inserire la chiave portapunta in ciascuno dei tre fori, e stringere in senso orario. Tutti e tre i fori vanno stretti in modo uniforme. Per rimuovere la punta, girare la chiave portapunta in senso antiorario in un solo foro, e allentare poi il portapunta a mano. (Fig. 34) Modello HR2631FT, HR2320T, HR2630T Usare il portapunta trapano di cambio rapido come attrezzatura standard. Per installarlo, vedere la descrizione di “Cambiamento del portapunta di cambio rapido per SDS-plus” alla pagina precedente. (Fig. 35 e 36) Tenere fermo l’anello e girare il manicotto in senso antiorario per aprire le ganasce del portapunta. Inserire la punta nel portapunta finché non può andare più oltre. Tenere fermo saldamente l’anello e girare il manicotto in senso orario per stringere il portapunta. Per rimuovere la punta, tenere fermo l’anello e girare il manicotto in senso antiorario. (Fig. 37) Foratura con corona diamantata ATTENZIONE:

• Se si eseguono le operazioni di foratura con corona diamantata usando la modalità di “rotazione con martellamento”, si potrebbe danneggiare la corona diamantata. Quando si eseguono le operazioni di foratura con corona diamantata, regolare sempre la leva di cambio sulla posizione m per usare la modalità di “rotazione soltanto”. Funzionamento usando la coppa polvere (accessorio opzionale) (Fig. 38) Far funzionare l’utensile con la coppa polvere appoggiata alla superficie del soffitto. NOTA:

• La coppa polvere (accessorio opzionale) è progettata soltanto per la foratura di materiali di ceramica, come calcestruzzo e malta. Per la foratura dei metalli e materiali similari, l’utensile non deve essere usato con la coppa polvere. Se si usa la coppa polvere per la foratura dei metalli, si potrebbe danneggiare la coppa polvere a causa del calore prodotto da piccola polvere metallica o particelle similari.

• Svuotare la coppa polvere prima di rimuovere una punta trapano.

• Quando si usa la coppa polvere, accertarsi che il tappo polvere sia montato saldamente su di essa. MANUTENZIONE ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e staccato dalla presa di corrente prima di cercare di eseguire qualsiasi intervento di ispezione o manutenzione.

• Non si devono mai usare benzina, benzolo, solventi, alcol o sostanze similari. Si potrebbero causare scolorimenti, deformazioni o crepe. Per preservare la SICUREZZA e l’AFFIDABILITÀ del prodotto, le riparazioni, l’ispezione e il cambio delle spazzole di carbone e qualsiasi altra manutenzione o regolazione devono essere eseguiti da un Centro di assistenza Makita autorizzato usando sempre ricambi Makita. ACCESSORI OPZIONALI ATTENZIONE:

• Per l’utilizzo con l’utensile Makita specificato in questo manuale si consigliano questi accessori o ricambi. L’utilizzo di altri accessori o ricambi potrebbe costituire un pericolo di incidenti. Gli accessori e i ricambi devono essere usati soltanto per i loro scopi specificati. Per maggiori dettagli su questi accessori, rivolgersi al Centro di assistenza Makita locale.

• Scalpello di disincrostazione

• Scalpello di scanalatura

• Gruppo portapunta trapano

• Portapunta trapano S13

• Adattatore portapunta

• Calibro di profondità

• Pompetta soffiatrice

• Valigetta di trasporto in plastica

• Portapunta trapano senza chiave NOTA:

• Alcuni articoli nella lista potrebbero essere inclusi nell’imballo dell’utensile come accessori standard. Essi potrebbero differire da Paese a Paese. ENG905-1 Rumore Il tipico livello di rumore pesato-A determinato secondo EN62841-2-6: Modello HR2631F Livello di pressione sonora (L

): 95 dB (A) Livello di potenza sonora (L

): 103 dB (A) Incertezza (K): 3 dB (A) Modello HR2631FT Livello di pressione sonora (L

): 94 dB (A) Livello di potenza sonora (L

): 93 dB (A) Livello di potenza sonora (L

• Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

• Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell’esposizione. AVVERTIMENTO:

• Indossare protezioni per le orecchie.

• L’emissione di rumori durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile e specialmente a seconda di che tipo di pezzo venga lavorato.

• Accertarsi di identificare misure di sicurezza per la protezione dell’operatore che siano basate su una stima dell’esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione). ENG900-1 Vibrazioni Il valore totale delle vibrazioni (somma vettore triassiale) determinato secondo EN62841-2-6: Modello HR2631F Modalità di lavoro: foratura con martellamento nel cemento Emissione vibrazioni (a h, HD ): 12,4 m/s

Modalità di lavoro: funzione di scalpellamento con impugnatura laterale Emissione vibrazioni (a h, Cheq ): 9,2 m/s

Modello HR2631FT Modalità di lavoro: foratura con martellamento nel cemento Emissione vibrazioni (a h, HD ): 11,6 m/s

Modalità di lavoro: funzione di scalpellamento con impugnatura laterale Emissione vibrazioni (a h, Cheq ): 9,8 m/s

Modello HR2641 Modalità di lavoro: foratura con martellamento nel cemento Emissione vibrazioni (a h, HD ): 11,6 m/s

Modalità di lavoro: funzione di scalpellamento con impugnatura laterale Emissione vibrazioni (a h, Cheq ): 8,1 m/s

Modello HR2320T Modalità di lavoro: foratura con martellamento nel cemento Emissione vibrazioni (a h, HD ): 15,9 m/s

Modalità di lavoro: funzione di scalpellamento con impugnatura laterale Emissione vibrazioni (a h, Cheq ): 12,8 m/s

Modello HR2630 Modalità di lavoro: foratura con martellamento nel cemento Emissione vibrazioni (a h, HD ): 15,4 m/s

Modalità di lavoro: funzione di scalpellamento con impugnatura laterale Emissione vibrazioni (a h, Cheq ): 10,8 m/s

Modello HR2630T Modalità di lavoro: foratura con martellamento nel cemento Emissione vibrazioni (a h, HD ): 14,5 m/s

Modalità di lavoro: funzione di scalpellamento con impugnatura laterale Emissione vibrazioni (a h, Cheq ): 10,9 m/s

• Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un metodo standard di verifica, e possono essere utilizzati per confrontare un utensile con un altro.

• Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzati anche per una valutazione preliminare dell’esposizione. AVVERTIMENTO:

• L’emissione delle vibrazioni durante l’utilizzo effettivo dell’utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l’utensile, specialmente a seconda di che tipo di pezzo venga lavorato.

• Accertarsi di identificare misure di sicurezza per la protezione dell’operatore che siano basate su una stima dell’esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell’utensile e di quando giri a vuoto, oltre al tempo di attivazione).

DICHIARAZIONI DI CONFORMITÀ
