MANUALE UTENTE Eco Aviatos 132 CasaFan

Avviso di sicurezza 2, 13–15

Componenti 28–29

Montaggio della staffa a soffitto.... 32–34

Collegamento elettrico....35

Montaggio.... 36–43

Messa in funzione/Ricodificare ...... 46–48

Funzionamento 49–51

Risoluzione dei problemi.... 55

Pulizia/Manutenzione.... 55

Smaltimento 60

CZ

OBSAH

Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggere attentamente le istruzioni per il montaggio e l'uso. Per la sicurezza delle persone è importante seguire queste istruzioni!

Significato dei simboli:
AVVERTENZA: Tensione elettrica!	ATTENZIONE:
Vi avverte di un pericolo immediato per la vita.	Indica rischi per la salute e possibili danni alle cose.
Con i dispositivi elettrici, c'è pericolo di morte per scosse elettriche se utilizzati in modo improprio, installati in modo errato o se non vengono rispettate le istruzioni di sicurezza!

INDICAZIONI DI SICUREZZA

- Tenere le istruzioni per l'uso a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

- Il ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione.

- Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se non siano controllati o istruiti all'uso dell'apparecchio in modo sicuro e capisce l'rischi coinvolti.

- Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

- Se si osserva un movimento a pendolo insolito, smettere di usarlo immediatamente cessare di utilizzare il ventilatore a soffitto e contattare il costruttore o dal suo servizio o una persona qualificata in connessione.

- I componenti delle sospensioni di sicurezza possono essere sostituiti solo dal produttore, da un partner di assistenza o da una persona adeguatamente qualificata e solo con ricambi originali.

- Il montaggio del sistema di sospensione deve essere eseguito dal costruttore, dal suo partner di assistenza o da persone adeguata-

IT

• mente qualificate, utilizzando pezzi di ricambio originali.
• Prima di accedere al collegamento e all'installazione, l'alimentazione deve essere disinserita su tutti i poli (fusibile nella scatola dei fusibili).
• I bambini non devono giocare con l'apparecchio.
• Accertarsi che il ventilatore sia scollegato dalla rete elettrica (Fusibile!), prima di effettuare la pulizia e la manutenzione.
• Il collegamento elettrico e la manutenzione elettrica di questo ventilatore possono essere eseguiti solo da un elettricista specializzato, da un elettricista qualificato o da una persona adeguata-mente qualificata.
• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione.
• Non condurre i cavi su spigoli vivi e non spremere mai i cavi durante l'installazione!
• L'apparecchio può essere utilizzato solo a montaggio completato!

- AVVERTENZA ! Il collegamento alla rete elettrica richiede un sezionatore bipolare con un'ampiezza di apertura dei contatti di almeno 3 mm. Il dispositivo di isolamento deve essere integrato nel cablaggio fisso secondo le norme tecniche vigenti.

• La sicurezza elettrica del ventilatore è garantita solo se il sistema di messa a terra dell'impianto dell'edificio è installato secondo le norme e se il ventilatore è collegato ad esso.
• Il collegamento alla rete elettrica a cui è collegato il ventilatore deve essere conforme alle norme locali vigenti.
• Scegliere una posizione sicura non pericolosi per l'installazione. Assicurarsi che non siano presenti ostacoli nel raggio di rotazione.
• La struttura del soffitto deve essere in grado di sopportare 4 volte il peso del ventilatore (a causa del movimento).
• Tenere il ventilatore lontano da fonti di calore. La distanza minima da riscaldatori radianti e stufe è di 1,5 m.
• Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m.
• Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Osservare le note sullo smaltimento!

I nostri ventilatori da soffitto sono prodotti di qualità e progettati per una lunga durata.

• Non smaltire l'apparecchio al termine della sua vita utile e le batterie necessarie per il funzionamento dell'apparecchio nei rifiuti domestici!
• Informatevi sulle possibilità di restituzione e riciclaggio locali e utilizzate i punti di raccolta esistenti nella vostra zona per lo smaltimento.
• Smaltire il materiale d'imballaggio non più necessario in modo ecologico e inaccessibile ai bambini.

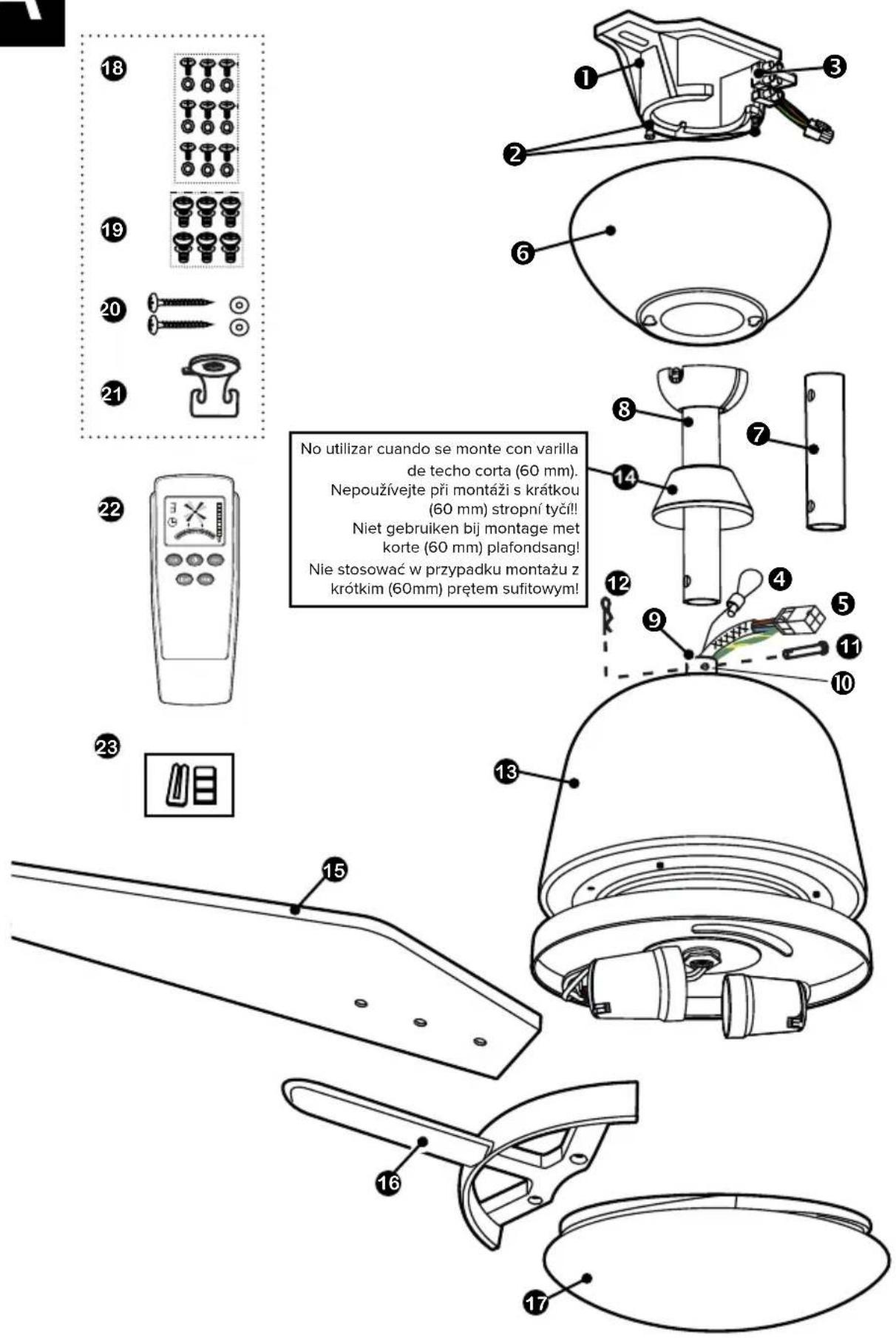

COMPONENTI (Figura A, pagina 28)

Disimballare il ventilatore e confrontare il contenuto della confezione per verificarne la completezza.

Tutte le parti mostrate nell'illustrazione devono essere contenute e non danneggiate.

Dati tecnici:
Tipo Eco Aviatos 132 Eco Aviatos 162
Tensione di rete 100 - 240 V		~
Frequenza 50/60 Hz
Potenza motore 25 W (max.)	34 W (max.)
Classe di protezione I/IP20
Potenza di illuminazione 2 × 40 W (max.)
Regolazioni velocità 6 (con telecomando)
Dimensione ∅ × A (mm) ca.	1320 × 428/338 1630 ×	428/338
Distanza soffitto – pales ca.	365/275 mm ca. 365/275 mm
Peso	7,7 kg	8,0 kg
Luce opzionale	integrato, 2 × E27
Ciclo di manutenzione	annualmente
Con riserva di modifiche tecniche.

1 Staffa di montaggio
2 Vite di baldacchino (2×)
3 Blocchetto Terminali
4 Corda di sicurezza
5 Cavo di ventilatore
6 Calotta
7 Asta del soffitto corta
8 Asta di prolunga con emisfero

9 Collegamento per l'asta soffitto
10 Vite di serraggio (2×)
11 Perno di bloccaggio
12 Coppiglia
13 Unità motore
14 Copertura superiore
15 Pala (3×)
16 Supporto di pales (3×)

17 Vetro della lampada
18 Vite di pala (9×)
19 Viti per supporto di pales (6×)
20 Vite per legno (2×)
21 Gancio fune di sicurezza
22 Telecomando
23 Set di equilibratura

ECO AVIATOS

IT AVVERTENZA: Pericolo di scossa elettrica! Prima di iniziare l'installazione, spegnere l'alimentazione elettrica alla scatola di alimentazione principale o scollegare l'alimentazion e elettrica rimuovendo il fusibile.

ATTENZIONE: Osservare tutte le indicazioni di installazione. Un'installazione non corretta può causare lesioni e danni materiali.

- Luogo di installazione (soffitto) avere una capacità di carico di almeno 32 kg. - Utilizzare solo per il tipo di soffitto viti e tasselli (non forniti) adatti.

fig. 1: Fissare la staffa di montaggio con 2 viti e rondelle. Serrare le viti.

fig. 2: Svitare le due viti circa a metà.

fig. 3: Attaccare il gancio per la corda di sicurezza sul soffitto come illustrato.

IT Collegamento elettrico

IT Collegare i cavi con la tensione di rete alla blocchetto terminali.

- Seguire lo schema di connessione mostrato sopra.

IT fig. 4: Smontare l'asta di prolunga in parti individuali come mostrato.

fig. 5: Far passare i cavi e il connettore del gruppo motore attraverso la asta di prolunga. Inserire l'asta di prolunga nel supporto dell'asta.

IT fig. 6: Assicurarsi che il foro dell'asta sia allineato con il foro del supporto. Inserire il perno di bloccaggio e la coppiglia. Serrare le viti di fissaggio.

fig. 7: Far scorrere il copertura superiore e il baldacchino (lato aperto verso l'alto) sulla asta prolunga.

fig. 10: Collegare il cavo di ventilatore inserendo i connettori tra loro.

IT fig. 11: Far scorrere il baldacchino e trasformarlo in baionetta raccordo con le viti. Serrare le 2 viti.

Se presente: Far scorrere il copertura superiore sul gruppo motore.

IT fig. 13: Inserire la pala del ventilatore sul motore e fissarlo con 2 viti. Ripetere i passaggi fino a montare tutte e tre le pale del ventilatore.

IT fig. 15: Inserire il vetro della lampada nell'alloggiamento. Ruotatelo verso destra fino a che non sia saldamente inserito. Assicuratevi di controllare che il vetro sia ben posizionato per evitare qualsiasi pericolo di caduta del vetro.

• È possibile collegare più ventilatori a soffitto ad un unico telecomando.
• Se più ventole della portata radio devono essere programmate sui propri trasmettitori portatili, deve essere acceso solo il ventilatore attualmente da programmare; lo stesso vale per la riprogrammazione e l'apprendimento di nuove dimensioni e numeri delle pale.

ES NOTA SOBRE EL CONTROL REMOTO

IT Accendere l'alimentazione elettrica per il ventilatore a soffitto (fusibile).

IT Entro i primi 60 secondi dopo l'accensione della potenza: Premere il tasto "OFF" finché non si sentono due toni BEEP per confermare.

IT Insegnare le dimensioni e il numero delle pale

IT Entro i primi 120 secondi dopo l'accensione e l'inserimento della batteria: Premere il pulsante "FAN" fino a quando si sentono 3 toni BEEP.

• Il motore passa ora dalla velocità massima all'arresto. Il livello massimo viene visualizzato sul display del telecomando.
• Alla fine della procedura di apprendimento, altri 3 toni BEEP suoneranno a conferma. Il vostro ventilatore a soffitto è ora pronto per l'uso.

IT Premere il pulsante "FAN" per accendere il ventilatore a bassa velocità.

IT Ogni volta che si peme il pulsante "FAN" girare la ventola di un passo più veloce.

FAN

IT Premere il pulsante "F/R" per cambiare la direzione di rotazio.

IT Premete con il motore acceso il pulsante ⓣ per impostare il timer di spegnimento. Dopo il tempo impostato, la ventola si arresta.

IT Ogni ulteriore premere questo pulsante per aumentare il tempo dopo il quale la ventola si spegne di un'ora.

IT Premere il pulsante "OFF" per spegnere il ventilatore a soffitto.

IT Premere il pulsante "LIGHT" per accendere o spegnere l'illuminazione.

IT Tenere premuto il pulsante per attenuare l'illuminazione. Rilasciare il pulsante quando si raggiunge la uminosità desiderata.

IT ISTRUZIONI PER LA RISOLUZIONE DEI GUASTI
Problema Soluzione
Ventilatore/luce non parte	- Controllate le protezioni della rete principale e degli altri collegamenti.- Controllate il collegamento del ventilatore alla rete di alimentazione.- Ripetere la codifica del ventilatore con il trasmettitore portatile.- Se necessario, sostituire la batteria del trasmettitore portatile.
La regolazione della luce non funziona	- Verificare se i prodotti di illuminazione utilizzati possono essere regolati.- Se necessario, cambiare i prodotti di illuminazione.
Il ventilatore fa rumore	- Controllate che tutte le viti siano ben serrate.- Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accentuato	- Tutte le viti durante il montaggio del ventilatore, in particolare quelle toccano l'asta di prolunga, hanno una funzione importante. Viti non serrate sono la causa principale degli squilibri.- Si prega di fare in modo che tutte le viti siano serrate.- Tutte le pale sono state pesate e raggruppate per peso. Il legno è un materiale naturale. Tuttavia, la densità può variare e generare oscillazioni, anche quando le pale hanno lo stesso peso. In determinate circostanze, le viti sono diverse serrati. Si prega di correggere questo.NOTA: Luce squilibri fino a circa 10 mm dal centro sono normali con le pale in legno naturale e non mancano.- Controllare che la staffa di montaggio sia saldamente fissata al soffitto.
Importante:L'apparecchio può essere smontato e riparato solo ed esclusivamente da un elettricista qualificato!

PULIZIA/MANUTENZIONE

AVVERTENZA: Pericolo di scossa elettrica! Spegnere l'alimentazione alla scatola dei fusibili o all'interruttore automatico prima di pulire o fare manutenzione al ventilatore.

• Non utilizzare mai acqua per la pulizia del ventilatore da soffitto. L'apparecchio non deve bagnarsi.
• Non utilizzare benzina o simili detergenti facilmente infiammabili!
• Pulire le pale e il motore, se necessario, con un panno asciutto.

Controllo regolare

• Controllare una volta all'anno tutte le viti, in particolare quelle della sospensione a soffitto, per verificarne la tenuta, se necessario serrare nuovamente.
• Controllare i collegamenti elettrici per un corretto collegamento.

L'imballaggio è fatto di materiali ecologici che puoi smaltire nei punti di riciclaggio locali.

L'etichettatura dei materiali di imballaggio aiuta la separazione dei rifiuti, questi sono contrassegnati con abbreviazioni (a) e numeri (b). Questi hanno il seguente significato: 1 - 6 = plastica / 20 - 22 = carta e cartone / 80 - 99 = materiali compositi.

Il prodotto e i materiali di imballaggio sono riciclabili, smaltirli separatamente per un migliore trattamento dei rifiuti. Il logo Triman è valido solo per la Francia.

Non gettare apparecchi elettrici e pile portatil nei rifiuti domestici!

Secondo la direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e la sua attuazione nel diritto nazionale, i rifiuti di apparecchiature elettriche e rifiuti di pile devono essere raccolti separatamente e riciclati in modo ecologico.

Quando il vostro prodotto ha raggiunto la fine della sua vita utile, non gettatelo nei rifiuti domestici, ma riciclatelo professionalmente nell'interesse della protezione dell'ambiente. Potete informarvi sui punti di raccolta presso il vostro rivenditore specializzato o la vostra amministrazione locale.

ES ELIMINACIÓN

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
