MANUALE UTENTE Eco Genuino CasaFan

Avviso di sicurezza 2, 13–15

Componenti 28-29

Montaggio della staffa a soffitto.... 32–34

Collegamento elettrico.... 40, 41

Montaggio.... 35–42

Messa in funzione....43

Codifica telecomando.... 44–45

Funzionamento 46

Risoluzione dei problemi.... 50

Pulizia/Manutenzione....50

Suggerimenti e consigli.... 56

Smaltimento 59

CZ

OBSAH

Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggere attentamente le istruzioni per il montaggio e l'uso. Per la sicurezza delle persone è importante seguire queste istruzioni!

Significato dei simboli:
AVVERTENZA: Tensione elettrica!	ATTENZIONE
Vi avverte di un pericolo immediato per la vita.	Indica rischi per la salute e possibili danni alle cose.
Con i dispositivi elettrici, c'è pericolo di morte per scosse elettriche se utilizzati in modo improprio, installati in modo errato o se non vengono rispettate le istruzioni di sicurezza!

NDICAZIONI DI SICUREZZA

- Tenere le istruzioni per l'uso a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

- Il ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione.

- Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se non siano controllati o istruiti all'uso dell'apparecchio in modo sicuro e capisce l'rischi coinvolti.

- Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

- Se si osserva un movimento a pendolo insolito, smettere di usarlo immediatamente cessare di utilizzare il ventilatore a soffitto e contattare il costruttore o dal suo servizio o una persona qualificata in connessione.

- I componenti delle sospensioni di sicurezza possono essere sostituiti solo dal produttore, da un partner di assistenza o da una persona adeguatamente qualificata e solo con ricambi originali.

- Il montaggio del sistema di sospensione deve essere eseguito dal costruttore, dal suo partner di assistenza o da persone adeguata-

IT

• mente qualificate, utilizzando pezzi di ricambio originali.
• Prima di accedere al collegamento e all'installazione, l'alimentazione deve essere disinserita su tutti i poli (fusibile nella scatola dei fusibili).
• I bambini non devono giocare con l'apparecchio.
• Accertarsi che il ventilatore sia scollegato dalla rete elettrica (Fusibile!), prima di effettuare la pulizia e la manutenzione.
• Il collegamento elettrico e la manutenzione elettrica di questo ventilatore possono essere eseguiti solo da un elettricista specializzato, da un elettricista qualificato o da una persona adeguata-mente qualificata.
• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione.
• Non condurre i cavi su spigoli vivi e non spremere mai i cavi durante l'installazione!
• L'apparecchio può essere utilizzato solo a montaggio completato!

- AVVERTENZA ! Il collegamento alla rete elettrica richiede un sezionatore bipolare con un'ampiezza di apertura dei contatti di almeno 3 mm. Il dispositivo di isolamento deve essere integrato nel cablaggio fisso secondo le norme tecniche vigenti.

• La sicurezza elettrica del ventilatore è garantita solo se il sistema di messa a terra dell'impianto dell'edificio è installato secondo le norme e se il ventilatore è collegato ad esso.
• Il collegamento alla rete elettrica a cui è collegato il ventilatore deve essere conforme alle norme locali vigenti.
• Scegliere una posizione sicura non pericolosi per l'installazione. Assicurarsi che non siano presenti ostacoli nel raggio di rotazione.
• La struttura del soffitto deve essere in grado di sopportare 5 volte il peso del ventilatore (a causa del movimento).
• Tenere il ventilatore lontano da fonti di calore. La distanza minima da riscaldatori radianti e stufe è di 1,5 m.
• Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m.
• Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Osservare le note sullo smaltimento!

I nostri ventilatori da soffitto sono prodotti di qualità e progettati per una lunga durata.

• Non smaltire l'apparecchio al termine della sua vita utile e le batterie necessarie per il funzionamento dell'apparecchio nei rifiuti domestici!
• Informatevi sulle possibilità di restituzione e riciclaggio locali e utilizzate i punti di raccolta esistenti nella vostra zona per lo smaltimento.
• Smaltire il materiale d'imballaggio non più necessario in modo ecologico e inaccessibile ai bambini.

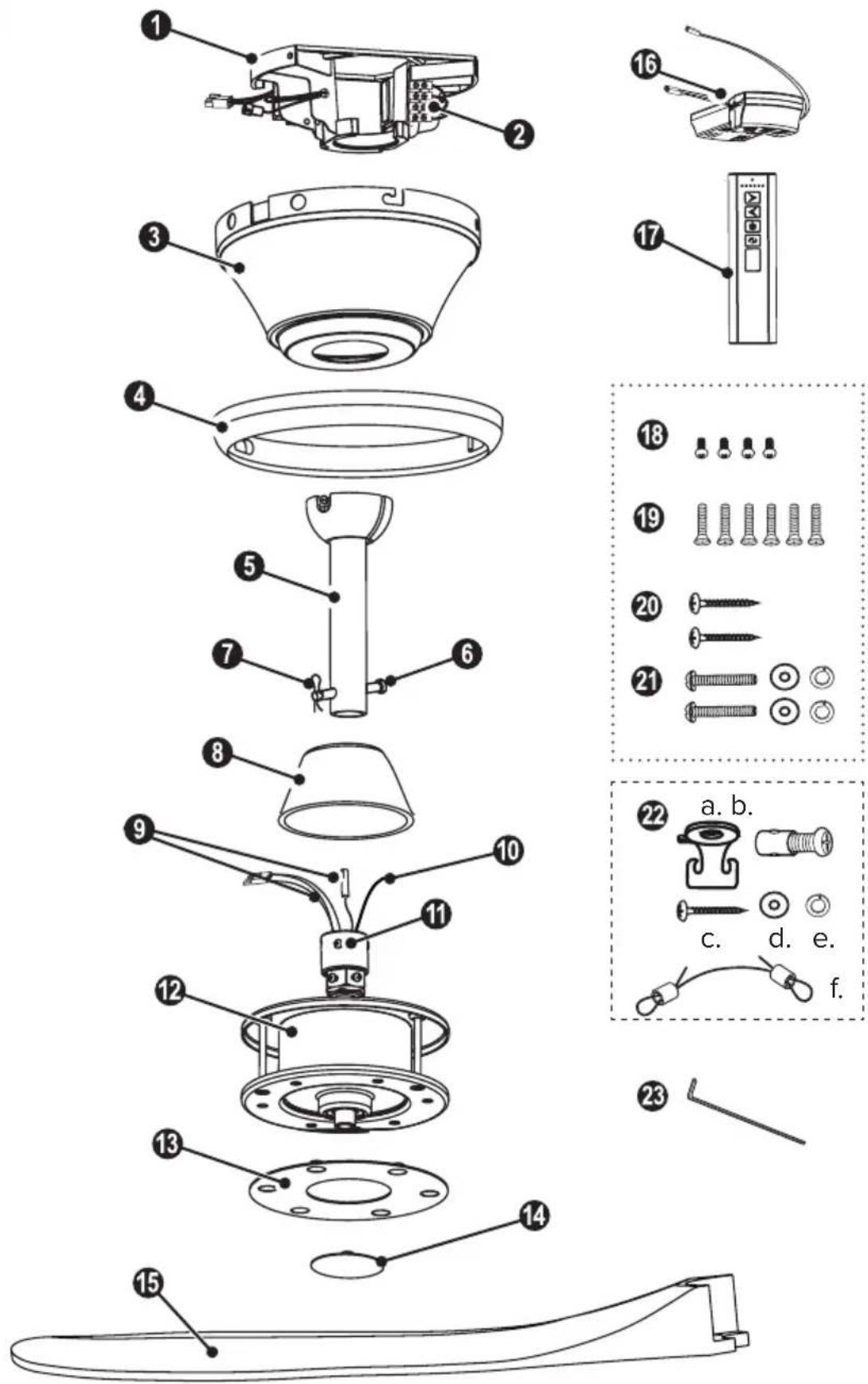

COMPONENTI (Figura A, pagina 28)

Disimballare il ventilatore e confrontare il contenuto della confezione per verificarne la completezza.

Tutte le parti mostrate nell'illustrazione devono essere contenute e non danneggiate.

Dati tecnici:
Tipo Eco Genuino 122 Eco	Genuino 152	Eco Airscrew	Eco Genuino 180
Tensione di rete 220 - 240	V ~ 50 Hz
Potenza motore (max.) 10 W	W 29 W 30 W
Classe di protezione I/IP20
Regolazioni velocità 6 (con telecomando)
Dimensione ∅ × alt. (mm) 1220 × 360 1520 × 360		1800 × 360
Distanza soffitto - pales 355/275 mm 360/280 mm		365/290 mm
Peso (kg)	ca. 6,7	ca. 7,0	ca. 7,5
Luce opzionale	non disponibile
Ciclo di manutenzione	annulamente
Con riserva di modifiche tecniche.

1 Staffa di montaggio Cavo di ventrìore Telecomando 17
2 Blocchetto Terminali 10 Corda di sicurezza 18 Vite di calotta (4×)
③ Calotta ⑪ Vite di serraggio (2×) ⑲ Vite di pales (6×)
4 Anello di calotta Gruppo motore 12 Viti per legno (2×20
⑤ Asta di prolunga con emisfero ⑬ Copertura di pale ⑲ Viti a testa cilindrica M5
6 Perno di bloccaggio 14 Copertura inferiore 22 Gancio per corda di sicurezza
7 Coppiglia Pale (3×) 15 Chiave a brugola 23
8 Copertura superiore 16 Ricevitore remoto

ECO GENUINO / ECO AIRSCREW

AVVERTENZA: Pericolo di scossa elettrica! Prima di iniziare l'installazione,

spegnere l'alimentazione elettrica alla scatola di alimentazione principale o scollegare l'alimentazion e elettrica rimuovendo il fusibile.

ATTENZIONE: Osservare tutte le indicazioni di installazione. Un'installazione non corretta può causare lesioni e danni materiali.

• Luogo di installazione (soffitto) avere una capacità di carico di almeno 37 kg.
• Utilizzare solo per il tipo di soffitto viti e tasselli (non forniti) adatti.

1 Fissare la staffa di montaggio ① con 2 viti. Serrare le viti.
2 Attaccare il gancio per la corda di sicurezza sul soffitto come illustrato.
3 Pre-installare due viti di calotta 18 sui lati opposti della staffa di montaggio. Non serrare!

ES

IT Inserire il gruppo motore per il premontaggio invertito nella confezione di polistirolo. Montare il 3 pala con 6 viti a brugola, insieme con la scocca laterale inferiore. Girare la coperchio inferiore!

IT Posizionare il coperchio del supporto dell'asta del soffitto, l'anello del baldacchino e il baldacchino sull'asta del soffitto in quest'ordine.

Ora montate l'emisfero A sulla asta del soffitto. Procedere in ordine inverso come mostrato in figura 5.

IT Collegare la corda di sicurezza non il collegamento a vite all'occhiello. - Stringere la vite.

IT Appendere il ventilatore da soffitto premontato nella staffa del soffitto. Far passare la corda di sicurezza sul gancio e stringerla saldamente. Il „naso“ nel supporto per l'emisfero (A) deve ASSOLUTAMENTE inserirsi nel loop dell'emisfero (B)!

IT MESSA IN FUNZIONE

NOTA: Al momento dell'avvio il motore "cerca" la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completamente normale e necessario.

- Inserire 2 batterie tipo AAA (1,5V) come il trasmettitore del telecomando.

IT Modificare del codi/Connettere

IT Impostare entrambi gli interruttori DIP in posizione SUPERIORE.

- La codifica è completata.

Il tuo ventilatore a soffitto e il telecomando è pronto per l'uso dopo l'accensione l'alimentazione. Più manipoli di controllo remoto con la stessa impostazione in grado di controllare lo stesso ventilatore a soffitto.

Impostare entrambi gli interruttori DIP in posizione BASSA.

ES

Attivare l'alimentazione. Premere entro 60 secondi, il pulsante „SET“ per 5 - 10 secondi, finché si verifica un segnale accustico.

Il ventilatore a soffitto e telecomando sono disponibili per l'uso.

ES

IT ISTRUZIONI PER LA RISOLUZIONE DEI GUASTI
Problema Soluzione
Il ventilatore non parte	- Controllate le protezioni della rete principale e degli altri collegamenti.- Controllate il collegamento del ventilatore alla rete di alimentazione.- Ripetere la codifica del ventilatore con il trasmettitore portatile.- Se necessario, sostituire la batteria del trasmettitore portatile.
Il ventilatore fa rumore	- Controllate che tutte le viti siano ben serrate.- Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d’esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accen-tuato	- Tutte le viti durante il montaggio del ventilatore, in particolare quelle relative all’asse, hanno una funzione importante. Viti non serrate sono la causa principale degli squilibri. Si prega di fare in modo che tutte le viti siano serrate.- Tutte le pale sono state pesate e raggruppate per peso. Il legno è un materiale naturale. Tuttavia, la densità può variare e generare oscillazioni, anche quando le pale hanno lo stesso peso. In determinate circostanze, le viti sono diverse serrati. Si prega di correggere questo.NOTA: Luce squilibri fino a circa 10 mm dal centro sono normali con le pale in legno naturale e non mancano.- Controllare che la staffa di montaggio sia saldamente fissata al soffitto.
Importante: L’apparecchio può essere smontato e riparato solo ed esclusivamente da un elettricista qualificato!

PULIZIA/MANUTENZIONE

AVVERTENZA: Pericolo di scossa elettrica! Spegnere l'alimentazione alla scatola dei fusibili o all'interruttore automatico prima di pulire o fare manutenzione al ventilatore.

• Non utilizzare mai acqua per la pulizia del ventilatore da soffitto. L'apparecchio non deve bagnarsi.
• Non utilizzare benzina o simili detergenti facilmente infiammabili!
• Pulire le pale e il motore, se necessario, con un panno asciutto.

Controllo regolare

• Controllare una volta all'anno tutte le viti, in particolare quelle della sospensione a soffitto, per verificarne la tenuta, se necessario serrare nuovamente.
• Controllare i collegamenti elettrici per un corretto collegamento.

IT Suggerimenti e consigli

Protezione di blocco: L'elettronica del motore EC / DC dispone di una funzione di sicurezza integrata contro il blocco e la frenata durante il funzionamento. Se gli oggetti bloccano l'ala o il motore, il motore si arresta e cerca dopo circa 30 secondi per l'esecuzione. Se questo non funziona, l'elettronica passare in modalità di blocco. Si prega di rimuovere gli ostacoli e ripristinare l'elettronica.

Reset: Attivare il trasmettitore sul telecomando il motore. Girare dopo 5 secondi di nuovo. Protezione da sovraccarico (limite di corrente): L'elettronica limita il flusso di corrente massima. Se rispettive ragioni sconosciute sul valore massimo, è limitata. Questa misura è di proteggere il motore ed elettronica.

Consigli

1. Se la ventola dopo l'avvio di potenza, questo è dovuto alla funzione di memoria dell'elettronica. Si ricorda l'ultima impostazione prima di spegnere l'alimentazione.
2. Quando il ventilatore a soffitto o la luce opzionale non funziona, spegnere l'unità per almeno 5 secondi e poi riaccenderla. In caso di dubbio, si prega di ripetere la codifica del ventilatore a soffitto con il telecomando.
3. Per programmare la „modalità di apprendimento“, è necessario che ogni ventola separata singolarmente la reception dalla tensione (per esempio, con un interruttore a parete).
4. Al momento dell'avvio il motore “cerca” la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completa-mente normale e necessario.

- Se l'apparecchio ha raggiunto la fine della sua vita utile, non gettarlo nei normali rifiuti domestici!

Per gli apparecchi con il simbolo adiacente, utilizzare i punti di raccolta locali per la restituzione dei vecchi apparecchi elettrici in conformità con la direttiva europea RAEE, 2012/19/EU. Per informazioni su come restituire gratuitamente i rifiuti di apparecchiature elettriche ed elettroniche, contatta la tua autorità locale.

- Non gettare le batterie nei normali rifiuti domestici!

Le batterie usate non appartengono ai rifiuti domestici, ma devono essere smaltite correttamente nell'Unione Europea – in conformità alla direttiva 2006/66/CE. Per informazioni su come restituire gratuitamente le batterie usate, contattate il vostro rivenditore o le autorità locali. Si prega di smaltire le batterie in conformità con le norme di legge applicabili.

L'apparecchio e i materiali di imballaggio sono riciclabili, smaltirli separatamente per un migliore trattamento dei rifiuti.

ES ELIMINACIÓN

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
