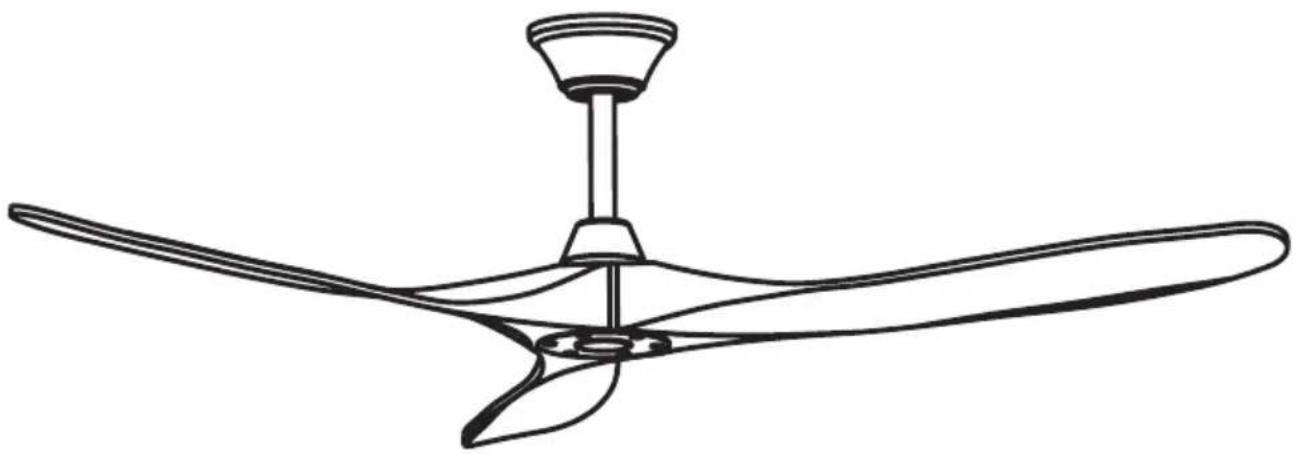

BEDIENUNGSANLEITUNG Eco Genuino CasaFan

DE	Montage- und Bedienungs-anleitung
FR	Instructions de montage et de service
ES	Instrucciones de montaje y uso
NL	Montage- en bedieningshandleiding

GB	Mounting and operating manual
IT	Istruzioni per il montaggio e l'uso
CZ	Návod k montáži a obsluze
PL	Instrukcja montażu i obsługi

Sendefrequenz: 2,4 GHz

Maximale Sendeleistung: <10dBm

Sicherheitshinweise 2,4–6

Einzelteile....28–29

Montage Deckenhalter....32–34

Elektrischer Anschluss 40, 41

Zusammenbau.... 35–42

Inbetriebnahme....43

Codierung Fernbedienung....44–45

Bedienung 46

Hilfe bei Störungen....47

Reinigung/Wartung......47

Hinweise und Tipps 55

Entsorgungshinweise....59, 61, 62

FR

CONTENU

Über diese Bedienungsanleitung

Bevor Sie den CasaFan-Ventilator installieren und benutzen, lesen Sie die Montage- und Bedienungsanleitung aufmerksam durch. Für die Sicherheit von Personen ist es wichtig, diese Anleitungen zu befolgen!

Symbolerklärung:
⚠️WARNUNG: Elektrische Spannung!	⚠️ACHTUNG:
Warnt vor unmittelbarer Lebensgefahr.	Weist auf Gefahren zur Gesundheit und möglichen Sachschäden hin.
Bei elektrischen Geräten besteht bei unsachgemäßer Verwendung, fehlerhafter Installation und bei Nichtbeachtung der Sicherheitshinweise Lebensgefahr durch einen elektrischen Schlag!

SICHERHEITSHINWEISE

- Bewahren Sie die Bedienungsanleitung griffbereit auf. Geben Sie den Ventilator nie ohne Bedienungsanleitung an andere Personen weiter.

- Der Ventilator dient zur Umwälzung von trockener Raumluft. Der Einsatz in Maschinen, im Freien, in Garagen, sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist nicht gestattet.

- Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen eingesetzt werden, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise gegeben wurde und sie verstehen, welche Gefahrenen damit verbunden sind.

- Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

- Falls ungewöhnliche Pendelbewegungen oder Geräusche auftreten, setzen Sie den Ventilator sofort außer Betrieb und kontaktieren Sie den Hersteller, seinen Kundendienst oder eine entsprechend qualifizierte Person.

- Austausch von Teilen der Sicherheitsaufhängung darf nur durch den Hersteller, einen Servicepartner oder einer entsprechend qualifizierten Person und nur mit Originalersatzteilen erfolgen.

- Die Montage des Aufhängesystems muss durch den Hersteller,

DE

seinen Kundendienst oder einer entsprechend qualifizierten Per- son erfolgen.

- Vor Zugang an den Anschluss und der Montage muss der Strom allpolig abgestellt werden (Sicherung im Sicherungskasten).

- Kinder dürfen nicht mit dem Gerät spielen.

- Bevor Sie den Ventilator reinigen oder warten, trennen Sie den Strom durch Trennen der Sicherung im Sicherungskasten.

- Den elektrischen Anschluss und die elektrische Wartung dieses Ventilators darf nur ein ausgebildeter Elektriker, eine Elektrofachkraft oder eine entsprechend qualifizierte Person durchführen.

- Die Spannungsangabe auf dem Typenschild muss mit der örtlichen Netzspannung übereinstimmen.

- Führen Sie die Kabel nicht über scharfe Kanten und quetschen Sie die Kabel während der Montage auf keinen Fall.

- Der Ventilator darf nur vollständig montiert betrieben werden!

- Wichtig! Der Netzanschluss benötigt einen zweipoligen Trennschalter mit einer Kontaktöffnungsweite von mindestens 3 mm. Die Trennvorrichtung muss in die feste Verdrahtung entsprechend den gültigen technischen Regeln integriert sein.

- Die elektrische Sicherheit des Ventilators ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert und der Ventilator daran angeschlossen ist.

- Der Netzanschluss, an der der Ventilator angeschlossen ist, muss den geltenden lokalen Normen entsprechen.

- Wählen Sie einen sicheren, ungefährlichen Montageort, an dem keine Gegenstände in den Lauf der Flügel geraten können.

- Die Struktur der Decke muss das 5-fache Gewicht des Ventilators (aufgrund der Bewegung) tragen können.

- Alle Flügel des Ventilators müssen einen Mindestabstand von 2,30 m zum Fußboden haben.

- Halten Sie den Ventilator von Wärmequellen fern. Der Mindestabstand zu Heizstrahlern und Öfen beträgt 1,5 m.

- Vor Inbetriebnahme die fachgerechte Montage sowie alle elektrischen Anschlüsse nochmals überprüfen, um jegliche Fall-, Feuer- oder Stromschlag-Gefahr zu verhindern.

Hinweise zur Entsorgung beachten!

Unsere Deckenventilatoren sind Qualitätsprodukte und für eine lange Lebensdauer konzipiert.

• Entsorgen Sie ein Gerät am Ende seiner Lebensdauer und ggf. zum Betrieb des Gerätes notwendige Batterien nicht im Hausmüll!
• Informieren Sie sich über lokale Rückgabe- und Recyclingmöglichkeiten und nutzen Sie zur Entsorgung die vorhandenen Sammelstellen in Ihrer Umgebung.
• Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial umweltbewusst und für Kinder unzugänglich.
• Es besteht Erstickungsgefahr für Kinder durch Einatmen oder Verschlucken von Teilen der Verpackung.

EINZELTEILE (Abbildung A, Seite 28)

Packen Sie den Ventilator aus und überprüfen Sie den Packungs- inhalt auf Vollständigkeit.

Alle auf der Abbildung dargestellten Teile müssen enthalten und unbeschädigt sein.

Technische Daten:
Typ Eco Genuino 122 Eco	Genuino 152	Eco Airscrew	Eco Genuino 180
Nennspannung 220 - 240 V ~ 50 Hz
Leistung Motor (max.) 10 W	W 29 W 30 W
Schutzklasse/Schutzart I/IP20
Stufen 6 (mit Fernbedienung)
Maße ∅ × H (mm) ca. 1220 × 360 ca. 1520 × 360		ca. 1800 × 360
Abstand Decke – Flügel 355/275 mm 360/280		mm 365/290 mm
Gewicht (kg)	ca. 6,7	ca. 7,0	ca. 7,5
Optionale Leuchte nicht verfügbar
Wartungszyklus	jährlich
Technische Änderungen vorbehalten

1 Deckenhalter Anschlusskabel Fernhedienung 17
2 Lüsterklemme Sicherungsseil Balochinschraube (4×) 18
3 Baldachin Stellschrauben (2×) Flügelschrauben (6×) 19
4 Baldachinring Motoreinheit Deckerschrauben Holz (2×) 20
5 Deckenstange mit Halbkugel Flügel Abdeckung Deckenschrauben M521×)
6 Sicherungsstift Untere Abdeckung 14. Taken Sicherungsseil 22
7 Sicherungssplint 15 Flügel (3×) 23 Innensechskantschlüssel
8 Obere Abdeckung 16 Empfänger Fernbedienung

GB PARTS

4 WARNUNG: Gefahr eines Stromschlags! Bevor Sie mit der Montage beginnen, schalten Sie die Stromversorgung am Hauptstromkasten aus oder trennen Sie die Stromzufuhr durch Entfernen der Sicherung.

⚠️ ACHTUNG: Alle Montagehinweise beachten. Eine unsachgemäße Montage kann zu Verletzungen und Sachschäden führen.

• Der Montageort (Decke) muss eine Tragkraft von mindesten 37 kg aufweisen.
• Verwenden Sie nur die für Ihre Deckenart geeigneten Schrauben und Dübel (nicht im Lieferumfang).

1 Befestigen Sie den Deckenhalter ① mit 2 Schrauben. Ziehen Sie die Schrauben fest.

2 Befestigen Sie den Haken für das Sicherungsseil an der Decke wie gezeigt.

3 Drehen Sie 2 Baldachinschrauben gegenüberliegend in den Deckenhalter, ziehen Sie dies aber nicht fest!

GB

DE Setzen Sie die Motoreinheit zur Vormontage umgekehrt in die Styropor-Verpackung. Montieren Sie die 3 Flügel mit den 6 Innensechskantschrauben zusammen mit der unteren Flügelabdeckung. Drehen Sie die untere Abdeckung ein!

DE Setzen Sie die Obere Abdeckung, den Baldachinring und den Baldachin in dieser Reihenfolge auf die Deckenstange.

Montieren Sie jetzt die Halbkugel A an die Deckenstange. Gehen Sie hierzu in umgekehrter Reihenfolge wie auf Abbildung fig. 5 gezeigt vor.

DE Verbinden Sie das Sicherheitsseil 10 mit der Verschraubung zur Schlaufe. - Ziehen Sie die Schraube fest.

DE Hängen Sie den vormontierten Deckenventilator in den Deckenhalter. Führen Sie das Sicherungsseil über den Haken und ziehen Sie dieses fest. Die „Nase“ in der Aufnahme für die Halbkugel (A) muss UNBEDINGT in dem Schlitz der Halbkugel (B) einrasten!

DE Elektrischer Anschluss

HINWEIS: Bei jedem Start „sucht“ der Motor seine Start-position. Ein kurzes Vor- und Zurücklaufen ist hierzu, je nach Stellung des Motors erforderlich und völlig normal.

- Setzen Sie 2 Batterien Typ AAA (1,5V) in den Handsender der Fernbedienung.

DE Neucodierung/Verbindung herstellen

DE Schalten Sie die beiden DIP-Schalter nach OBEN.

- Die Codierung ist abgeschlossen.

Ihr Deckenventilator und die Fernbedienung sind nach Einschalten der Netzspannung bereit zur Verwendung. Sie können mehrere Handsender mit der gleichen Einstellung verwenden, um den gleichen Deckenventilator zu bedienen.

Schalten Sie die beiden DIP-Schalter nach UNTEN.

GB

Schalten Sie die Stromzufuhr ein. Innerhalb von 60 Sekunden die „SET“-Taste für 5 bis 10 Sekunden drücken, bis ein Bestätigungston erfolgt.

- Ihr Deckenventilator und die Fernbedienung sind bereit zur Verwendung. In diesem Modus können mehrere Ventilatoren jeweils einer Fernbedienung zugeordnet werden.

GB

DE HILFE BEI STÖRUNGEN
Störung Abhilfe
Ventilator setzt sich nicht in Gang	- Überprüfen Sie die Sicherungen des Hauptnetzes und der anderen Anschlüsse.- Überprüfen Sie den Anschluss des Ventilators an den Netzanschluss.- Wiederholen Sie die Codierung des Ventilators mit dem Handsender.- Wechseln Sie ggf. die Batterie im Handsender.
Ventilator macht Geräusche	- Überprüfen Sie, ob alle Schrauben festgezogen sind.- Geben Sie dem Gerät eine Einlaufzeit von 24 Stunden. Die meisten Geräusche verschwinden nach dieser Zeit.
Ventilator schwingt zu stark	- Alle Schrauben beim Zusammenbau des Ventilators, besonders die, die die Achse betreffen, haben eine wichtige Funktion. Nicht angezogene Schrauben sind der Hauptgrund für Unwuchten. Bitte stellen Sie sicher, dass alle Schrauben fest angezogen sind.- Alle Flügel wurden gewogen und nach Gewicht gruppiert. Holz ist ein natürliches Material. Die Dichte kann variieren und dadurch Schwingungen erzeugen, selbst wenn alle Flügel das gleiche Gewicht haben. Unter Umständen sind die Flügelschrauben unterschiedlich fest angezogen. Bitte korrigieren sie dies.HINWEIS: Leichte Unwuchten bis ca. 10 mm außerhalb des Zentrums sind bei Naturholzflügeln normal und kein Mangel.- Überprüfen Sie, ob der Deckenhalter fest mit der Decke verankert ist
Wichtig: Das Öffnen des Gerätes und Reparaturen dürfen nur durch eine qualifizierte Elektrofachkraft durchgeführt werden!

REINIGUNG/WARTUNG

WARNUNG: Gefahr eines Stromschlags! Schalten Sie den Strom am

Sicherungskasten oder Schutzschalter aus, bevor Sie Ihren Ventilator reinigen oder warten.

• Deckenventilator nicht mit Wasser säubern! Das Gerät darf nicht nass werden.
• Verwenden Sie kein Benzin oder ein ähnlich leicht entflammbares Reinigungsmittel.
• Flügel und Motor bei Bedarf mit einem trockenen Tuch abreiben.

Regelmäßige Prüfung

• Prüfen Sie einmal jährlich alle Schrauben, insbesondere die der Deckenaufhängung, auf festen Sitz, wenn nötig nachziehen.
• Prüfen Sie die elektrischen Anschlüsse auf korrekte Verbindung.

DE Hinweise und Tipps

Blockierschutz: Die Elektronik des EC/DC-Motors verfügt über eine integrierte Sicherheitsfunktion gegen Blockieren und Bremsen während des Betriebs. Wenn Gegenstände die Flügel oder den Motor blockieren, hält der Motor an und versucht nach circa 30 Sekunden wieder anzulaufen. Gelingt dies nicht, schaltet die Elektronik in den Sperrmodus. Bitte entfernen Sie die Hindernisse und resetten Sie die Elektronik.

Reset: Schalten Sie mit dem Handsender der Fernbedienung den Motor aus. Schalten Sie ihn nach 5 Sekunden wieder ein.

Überlastschutz (Strombegrenzung): Die Elektronik begrenzt den maximalen Stromfluss. Steigt dieser aus unbekannten Gründen über den maximal zulässigen Wert, wird dieser begrenzt. Diese Maßnahme dient dem Schutz des Motors und der Elektronik.

Tipps

1. Wenn Ihr Ventilator nach dem Einschalten anläuft, liegt das an der Memory-Funktion der Elektronik. Sie merkt sich die letzte Einstellung vor dem Abschalten der Stromzufuhr.
2. Wenn der Deckenventilator oder die optionale Leuchte nicht funktionieren, schalten Sie das Gerät für mindestens 5 Sekunden aus und danach wieder an. Im Zweifel wiederholen Sie bitte die Codierung des Deckenventilators mit dem Handsender.
3. Zur Programmierung und zum Anlernen ist es erforderlich, dass jeder Ventilator im Empfangsbereich einzeln von der Spannung zu trennen ist (z.B. mit einem Wandschalter).
4. Bei jedem Start „sucht“ der Motor seine Startposition. Ein kurzes Vor- und Zurücklaufen ist hierzu, je nach Stellung des Motors erforderlich und völlig normal.

GB Hints and tips

- Werfen Sie das Gerät, falls es ausgedient hat, keinesfalls in den normalen Hausmüll!

Nutzen Sie bei Geräten mit dem nebenstehenden Symbol die örtlichen Sammelstellen zur Rückgabe von Elektro-Altgeräten gemäß der eruopäischen Richtlinie WEEE, 2012/19/EU. Möglichkeiten zur kostenfreien Rückgabe für Elektro- und Elektronik-Altgeräte erfahren Sie bei Ihrem Händler oder Ihre Gemeindeverwaltung.

- Werfen Sie Batterien keinesfalls in den normalen Hausmüll!

Altbatterien gehören nicht in den Hausmüll, sondern müssen in der Europäischen Union – gemäß Richtlinie 2006/66/EG – einer fachgerechten Entsorgung zugeführt werden. Informationen über die kostenfreie Rückgabe gebrauchter Batterien erhalten Sie bei Ihrem Händler oder Ihrer Gemeindeverwaltung. Bitte entsorgen Sie Batterien gemäß den geltenden gesetzlichen Bestimmungen.

Das Gerät und die Verpackungsmaterialien sind recyclebar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung.

GB DISPOSAL

Informationen für private Haushalte

Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die wichtigsten sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus sowie Lampen

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, im Regelfall vor der Abgabe an einer Erfassungsstelle vom Altgerät zu trennen. Dies gilt nicht, soweit Altgeräte einer Vorbereitung zur Wiederverwendung unter Beteiligung eines öffentlich-rechtlichen Entsorgungsträgers zugeführt werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen. Vertreiber haben die Rücknahme grundsätzlich durch geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten. Die Möglichkeit der unentgeltlichen Rückgabe eines Altgerätes besteht bei rücknahmepflichtigen Vertreibern unter anderem dann, wenn ein neues gleichartiges Gerät, das im Wesentlichen die gleichen Funktionen erfüllt, an einen Endnutzer abgegeben wird. Wenn ein neues Gerät an einen privaten Haushalt ausgeliefert wird, kann das gleichartige Altgerät auch dort zur unentgeltlichen Abholung übergeben werden; dies gilt bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln für Geräte der Kategorien 1, 2 oder 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter). Zu einer entsprechenden Rückgabe-Absicht werden Endnutzer beim Abschluss eines Kaufvertrages befragt. Außerdem besteht die Möglichkeit der unentgeltlichen Rückgabe bei Sammelstellen der Vertreiber unabhängig vom Kauf eines neuen Gerätes für solche Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, und zwar beschränkt auf drei Altgeräte pro Geräteart.

4. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf Elektro- und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

Entsorgung von Batterien und Akkus

Informationspflicht gemäß Batteriegesetz (BattG)

Batterien dürfen nicht über den Hausmüll entsorgt werden!

Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet werden kann. Sie können

Altbatterien an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. Die Abgabe ist für Sie kostenlos.

Auch wir sind als Vertreiber von Batterien zur Rücknahme von Altbatterien verpflichtet, wobei sich unsere Rücknahmeverpflichtung auf Altbatterien der Art beschränkt, die wir als Neubatterien in unserem Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben.

Rücksendungen/Rückgabe von Batterien/Akkus sind zu richten an:

CasaFan GmbH

Senefelderstr. 8

63594 Hasselroth

Deutschland

Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne (s. I.) gekennzeichnet. Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen.

Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen-Symbol die chemische Bezeichnung des jeweils eingesetzten Schadstoffes – dabei steht "Cd" für Cadmium, "Pb" steht für Blei, und "Hg" für Quecksilber.

Cd

Batterie enthält Cadmium

Hg

Batterie enthält Quecksilber

Pb

Batterie enthält Blei

Dies ist neben der gesetzlichen Verpflichtung ein wichtiger Beitrag zum Umweltschutz

EU Konformitätserklärung

erklären in alleiniger Verantwortung, dass das weiter unten genannte Produkt

Deckenventilator mit Funk-Fernbedienung/

Modell Artikelnummer model

weitere Angaben article-no

further details

Eco Genuino

312215, 312216, 312217, 312218, 312219, 312220, 315225, 318020 315224, 315215, 315216, 315227, 315226, 315217, 315218, 315229 315228, 315213, 315214, 318015, 318016, 318017, 318018, 318019, 315240, 315241, 315242, 315243.

Eco Airscrew

315220, 315221, 315222, 315223, 315244, 315245, 315246, 315247, 315240, 315241, 315242, 315243, 315252, 315253, 315254, 315255, 315248, 315249, 315250, 315251.

Handsender/Transmitter

die grundlegenden Anforderungen der aufgeführten EU-Richtlinien erfüllt:

2014/53/EU Funkanlagenrichtlinie [OJEU L153/62-106, 22.05.2014]

2011/65/EU Richtlinie zur Beschränkung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten [OJEU L174/88-110, 01.07.2011]

2009/125/EG Richtlinie über die Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte [OJEU L285/10-35, 31.10.2009]

angewandte Standards und Verordnungen/ applied standards and regulations:

EN 60335-1:2012+A11:2014+A13:2017

EN 61000-4-3:2006/A2:2010

EN 60335-2-80:2003+A1:2004+A2:2009

EN 61000-4-4:2012

EN 62233:2008

EN 61000-4-6:2014

EN 55014-1:2017

EN 61000-4-11:2004/A1:2017

EN 55015:2015

EN 300 440 V2.1 (2017-03)

EN 61000-3-2:2019

EN 62479:2010

EN 61000-3-3:2013/A1:2019

EN 61000-4-5:2014/A1:2017

EN 61000-4-2:2009

Bevollmächtigter zur Zusammenstellung der technischen Unterlagen:

Name/ name, Position: Wolfgang Kissling, Geschäftsführer

Hasselroth, 10.09.2021

Datum/ Date

Unterschrift/ Signature

Produktänderungen, die der Verbesserung dienen, behalten wir uns ohne besondere Ankündigung vor.
