MANUALE UTENTE AirMate Flaem

Siamo lieti per l'acquisto da Voi effettuato e Vi ringraziamo per la Vostra fiducia. Il nostro obiettivo e la piena soddisfazione dei Nostri clienti offrendo loro prodotti all'avanguardia nel trattamento delle malattie delle vie respiratorie. Leggete attentamente queste istruzioni e conservatele per consultazioni future. Utilizzate l'accessorio solo come descritto nel presente manuale. Questo è un dispositivo medico per uso domestico atto a nebulizzare e somministrare farmaci prescritti o raccomandati dal Vs. medico che abbia valutato le condizioni generali del paziente. Vi ricordiamo che l'intera gamma di prodotti Flaem è visibile nel sito internet www.flaem.it.

LA DOTAZIONE DELL'APPARECCHIO COMPRENDE:

A - Apparecchio per aerosol(unità principale)

A1 - Interruttore

A2 - Presa aria

A3 - Filtro aria

A4 - Porta nebulizzatore

A5 - Maniglia per il trasporto

A6 - Cavo alimentazione

B - Tubo di collegamento(unità principale / nebulizzatore)

D - Pochette per accessori

C - Accessori

C1 - Nebulizzatore RF8 Dual Speed

C1.1 - Parte inferiore

C1.2 – Parte superiore con selettore

C1.2.1 – Parte superiore

C1.2.2 – Supporto selettore

C1.2.3 – Selettore velocità

C2 - Boccaglio

C3 - Nasale adulto

C4 - Mascherina SoftTouch pediatrica

C5 - Mascherina SoftTouch adulto

AVVERTENZE IMPORTANTI

• Questo apparecchio è destinato anche ad essere utilizzato direttamente dal paziente.
• Precedentemente al primo uso, e periodicamente durante la vita del prodotto, controllate l'integrità della struttura dell'apparecchio e del cavo di alimentazione per accertarvi che non vi siano danni; se risultasse danneggiato, non inserite la spina e portate immediatamente il prodotto ad un centro di assistenza autorizzato FLAEM o dal Vs. rivenditore di fiducia.
• Nel caso in cui il vostro apparecchio non rispettasse le prestazioni, contattate il centro di assistenza autorizzato per delucidazioni.
• La vita media prevista degli accessori è di 1 anno; comunque è consigliabile sostituire l'ampolla ogni 6 mesi negli utilizzi intensivi (o prima se l'ampolla è ostruita) per garantire sempre la massima efficacia terapeutica.
• In presenza di bambini e di persone non autosufficienti, l'apparecchio deve essere utilizzato sotto la stretta supervisione di un adulto che abbia letto il presente manuale.
• Alcuni componenti dell'apparecchio hanno dimensioni tanto piccole da poter essere inghiottite dai bambini; conservate quindi l'apparecchio fuori dalla portata dei bambini.
• Non usate le tubazioni e i cavi in dotazione al di fuori dell'utilizzo previsto, le stesse potrebbero causare pericolo di strangolamento, porre particolar attenzione per bambini e persone con particolari difficoltà, spesso queste persone non sono in grado di valutare correttamente i pericoli.
• È un apparecchio non adatto all'uso in presenza di miscela anestetica infiammabile con aria, o con ossigeno o con protossido d'azoto.
• Tenete sempre il cavo di alimentazione lontano da superfici calde.
• Tenete il cavo di alimentazione lontano dagli animali (ad esempio, roditori), altrimen-

ti tali animali potrebbero danneggiare l'isolamento del cavo di alimentazione.

• Non maneggiate l'apparecchio con le mani bagnate. Non usate l'apparecchio in ambienti umidi (ad esempio mentre si fa il bagno o la doccia). Non immergete l'apparecchio nell'acqua; se ciò accadesse staccate immediatamente la spina. Non estraete né toccate l'apparecchio immerso nell'acqua, disinserite prima la spina. Portatelo immediatamente ad un centro di assistenza autorizzato FLAEM o dal Vs. rivenditore di fiducia.
• Utilizzare l'apparecchio solo in ambienti privi di polvere altrimenti la terapia potrebbe essere compromessa.
• Non lavate l'apparecchio sotto acqua corrente o per immersione e tenetelo al riparo da schizzi d'acqua o da altri liquidi.
• Non esponete l'apparecchio a temperature particolarmente estreme.
• Non posizionate l'apparecchio vicino a fonti di calore, alla luce del sole o in ambienti troppo caldi.
• Non ostruite o introducete oggetti nel filtro e nella sua relativa sede nell'apparecchio.
• Non ostruite mai le fessure di aerazione posizionate su entrambe i lati dell'apparecchio.
• Fatelo funzionare sempre su una superficie rigida e libera da ostacoli.
• Controllare che non ci sia materiale che ostruisca le fessure di aerazione prima di ogni utilizzo.
• Non inserire nessun oggetto all'interno delle fessure di aerazione.
• Le riparazioni, compreso la sostituzione del cavo di alimentazione, devono essere effettuate solo da personale autorizzato FLAEM, seguendo le informazioni fornite dal fabbricante. Riparazioni non autorizzate annullano la garanzia e possono rappresentare un pericolo per l'utilizzatore.
• La durata media prevista per le famiglie di compressori sono: F400: 400 ore, F700: 700 ore, F1000: 1000 ore, F2000: 2000 ore.
• ATTENZIONE: Non modificare questo apparecchio senza l'autorizzazione del fabbricante.
• Il fabbricante, il venditore e l'importatore si considerano responsabili agli effetti della sicurezza, affidabilità e prestazioni soltanto se: a) l'apparecchio è impiegato in conformità alle istruzioni d'uso b) l'impianto elettrico dell'ambiente in cui l'apparecchio viene utilizzato e a norma ed e conforme alle leggi vigenti.
• Interazioni: i materiali utilizzati a contatto con i farmaci sono stati testati con una vasta gamma di farmaci. Tuttavia non è possibile, vista la varietà e la continua evoluzione dei farmaci, escludere interazioni. Consigliamo di consumare il farmaco il prima possibile una volta aperto e di evitarne esposizioni prolungate con l'ampolla. I materiali impiegati nell'apparecchio sono materiali biocompatibili e rispettano le regolamentazioni cogenti della Direttiva 93/42 CE e succ. mod., tuttavia non è possibile escludere completamente possibili reazioni allergiche.
• Il fabbricante dovrà essere contattato per comunicare problemi e/o eventi inattesi, relativi al funzionamento e se necessario per delucidazioni relative all'utilizzo e/o manutenzione/pulizia.
• Il tempo necessario per passare dalle condizioni di conservazione a quelle di esercizio è di circa 2 ore.

Prima di ogni utilizzo, lavatevi accuratamente le mani e pulite il vostro apparecchio come descritto nel paragrafo "PULIZIA SANIFICAZIONE DISINFEZIONE".

L'ampolla e gli accessori sono per solo uso personale onde evitare eventuali rischi di infezione da contagio. Questo apparecchio è adatto per la somministrazione di sostanze medicinali e non, per i quali è prevista la somministrazione per via aerosolica, tali sostanze devono essere comunque prescritte dal Medico. Nel caso di sostanze troppo dense potrebbe essere necessaria la diluizione con soluzione fisiologica adatta, secondo prescrizione medica. Durante l'applicazione è consigliato proteggersi adeguatamente da eventuali gocciolamenti.

1. Inserite il cavo di alimentazione (A6) ad una presa di rete elettrica corrispondente alla tensione dell'apparecchio. La stessa deve essere posizionata in modo tale che non sia difficile operare la disconnessione dalla rete elettrica.

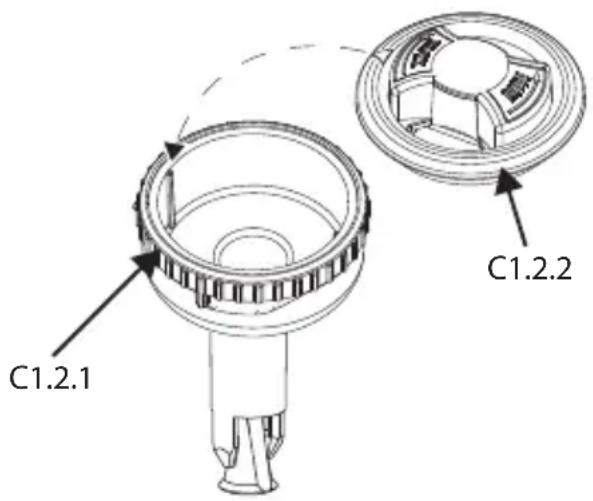

2. Riassemblare la parte superiore con selettore come mostrato nello schema di collegamento sez. C1.2.

Attenzione, il supporto selettore (C1.2.2) deve incastrarsi perfettamente nella parte superiore (C1.2.1) per fare questo dovete allineare la freccia che si trova sul supporto selettore con il codolo attacco accessori vedi immagine.

1. Versate il medicinale prescritto dal medico nella parte inferiore (C1.1). Inserite la parte superiore (C1.2) nella parte inferiore (C1.1), chiudete il nebulizzatore ruotando la parte superiore (C1.2) in senso orario.

1. Collegate gli accessori come indicato nello "Schema di collegamento" in copertina.

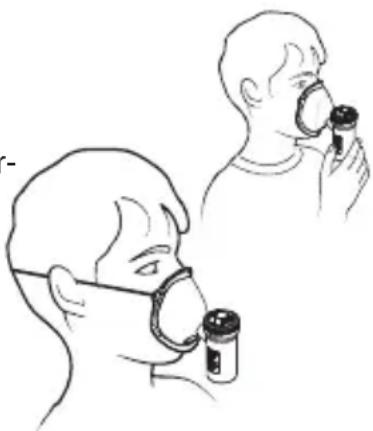

2. Sedetevi comodamente tenendo in mano il nebulizzatore, appoggiate il boccaglio

alla bocca oppure utilizzate il nasale o la mascherina. Nel caso utilizziate l'accessorio mascherina appoggiatela al volto come mostrato in figura (con o senza l'utilizzo dell'elastico).

1. Mettete in funzione l'apparecchio azionando l'interruttore (A1) e inspirate ed espirate profondamente. Si consiglia dopo l'inspirazione di trattenere il respiro per un istante in modo che le goccioline di aerosol inalate possano depositarsi. Espirate poi lentamente.
2. Terminata l'applicazione, spegnete l'apparecchio e staccate la spina.

ATTENZIONE: Se dopo la seduta terapeutica si forma un evidente deposito di umidità all'interno del tubo (B), staccate il tubo dal nebulizzatore ed asciugatelo con la ventilazione del compressore stesso; questa azione evita possibili proliferazioni di muffe all'interno del tubo.

Per rendere più veloce la terapia inalatoria ruotate il selettore di velocità (C1.2.3) in senso orario.

Per rendere più efficace la terapia inalatoria ruotate il selettore di velocità (C1.2.3) in senso antiorario, in questo caso otterrete un'acquisizione ottimale del farmaco riducendo al minimo la dispersione dello stesso nell'ambiente circostante.

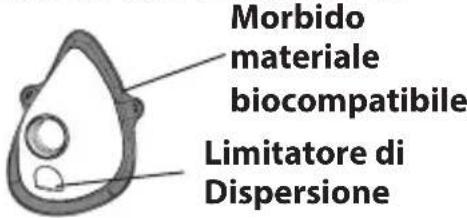

MASCHERINE SOFTTOUCH

Morbido materiale biocompatibile Limitatore di Dispersione

Le mascherine SoftTouch hanno il bordo esterno realizzato in morbido materiale biocompatibile che garantisce un'ottima aderenza al viso, e sono inoltre dotate dell'innovativo Limitatore di Dispersione. Questi caratteristici elementi che ci contraddistinguono, consentono una maggiore sedimentazione del farmaco nel paziente, ed anche in questo caso ne limita la dispersione.

Nella fase inspiratoria la linguetta che funge da Limitatore di Dispersione, si piega verso l'interno della mascherina.

Nella fase espiratoria la linguetta, che funge da Limitatore di Dispersione, si piega verso l'esterno della mascherina.

PULIZIA SANIFICAZIONE DISINFEZIONE

Spegnete l'apparecchio prima di ogni operazione di pulizia e scollegate il cavo di rete dalla presa.

APPARECCHIO (A) ED ESTERNO DEL TUBO (B)

Utilizzate solo un panno inumidito con detergente antibatterico (non abrasivo e privo di solventi di qualsiasi natura).

ACCESSORI

Aprite il nebulizzatore ruotando la parte superiore (C1.2) in senso antiorario, smontate la parte superiore (C1.2) come indicato nello "Schema di collegamento" nel punto C1.2. Procedete quindi in base alle istruzioni di seguito riportate.

SANIFICAZIONE

Prima e dopo ogni utilizzo, sanificate l'ampolla e gli accessori scegliendo uno dei metodi come di seguito descritto.

metodo A: Sanificate gli accessori C1.1-C1.2.1-C1.2.2-C1.2.3-C2-C3-C4-C5 sotto acqua calda potabile (circa 40°C) con detersivo delicato per piatti (non abrasivo). metodo B: Sanificate gli accessori C1.1-C1.2.1-C1.2.2-C1.2.3-C2-C3-C4-C5 in lavastoviglie con ciclo a caldo.

metodo C: Sanificate gli accessori C1.1-C1.2.1-C1.2.2-C1.2.3-C2-C3-C4-C5 mediante immersione in una soluzione con il 50% di acqua ed il 50% di aceto bianco, infine risciacquate abbondantemente con acqua calda potabile (circa 40°C).

Se volete eseguire anche la pulizia per DISINFEZIONE saltate al paragrafo DISINFEZIONE.

Dopo aver sanificato gli accessori scuoteteli energicamente ed adagiateli su un tovagliolo di carta, oppure in alternativa asciugateli con un getto d'aria calda (per esempio asciugacapelli).

DISINFEZIONE

Dopo aver sanificato l'ampolla e gli accessori, disinfettateli scegliendo uno dei metodi come di seguito descritto.

metodo A: Gli accessori disinfettabili sono C1.1-C1.2.1-C1.2.2-C1.2.3-C2-C3-C4-C5. Procurarsi un disinfettante di tipo clorossidante elettrolitico (principio attivo: ipoclorito di sodio), specifico per disinfezione reperibile in tutte le farmacie.

Esecuzione:

• Riempire un contenitore di dimensioni adatte a contenere tutti i singoli componenti da disinfettare con una soluzione a base di acqua potabile e di disinfettante, rispettando le proporzioni indicate sulla confezione del disinfettante stesso.
• Immergere completamente ogni singolo componente nella soluzione, avendo cura di evitare la formazione di bolle d'aria a contatto con i componenti. Lasciare i componenti immersi per il periodo di tempo indicato sulla confezione del disinfettante, e associato alla concentrazione scelta per la preparazione della soluzione.

- Recuperare i componenti disinfettati e risciacquarli abbondantemente con acqua potabile tiepida.

- Smaltire la soluzione secondo le indicazioni fornite dal produttore del disinfettante. metodo B: Disinfettate gli accessori C1.1-C1.2.1-C1.2.2-C1.2.3-C2-C3-C4-C5 mediante bollitura in acqua per 10 minuti; utilizzare acqua demineralizzata o distillata per evitare depositi calcarei.

metodo C: Disinfettate gli accessori C1.1-C1.2.1-C1.2.2-C1.2.3-C2-C3-C4-C5 con uno sterilizzatore a caldo per biberon del tipo a vapore (non a microonde). Eseguite il processo seguendo fedelmente le istruzioni dello sterilizzatore. Affinché la disinfezione sia efficace scegliete uno sterilizzatore con un ciclo operativo di almeno 6 minuti.

Dopo aver disinfettato gli accessori scuoteteli energicamente ed adagiateli su un tovagliolo di carta, oppure in alternativa asciugateli con un getto d'aria calda (per esempio asciugacapelli).

Alla fine di ogni utilizzo riporre l'apparecchio completo di accessori in luogo asciutto e al riparo dalla polvere.

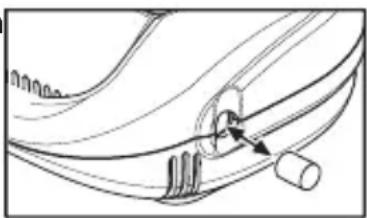

FILTRAGGIO ARIA

L'apparecchio è dotato di un filtro di aspirazione (A3) da sostituire quando è sporco o cambia colore. Non lavate ne riutilizzate lo stesso filtro. La sostituzione regolare del filtro è necessaria per aiutare ad assicurare prestazioni corrette del compressore. Il filtro deve essere controllato regolarmente.

Non sostituite il filtro durante l'uso.

Utilizzate solo accessori e parti di ricambio originali

Flaem, si declina ogni responsabilità in caso vengano utilizzati ricambi o accessori non originali.

Prima di effettuare qualsiasi operazione spegnete l'apparecchio e scollegate il cavo di rete dalla presa.

PROBLEMA CAUSA RIMEDIO
L'apparecchio non funziona	Cavo di alimentazione non inserito correttamente nella presa dell'apparecchio o nella presa di alimentazione di rete	Inserire correttamente il cavo di alimentazione nelle prese
L'apparecchio non nebulizza o nebulizza poco	Non è stato inserito il medicinale nel nebulizzatore	Versare la giusta quantità di medicinale nel nebulizzatore
	Il nebulizzatore non è stato montato correttamente.	Smontare e rimontare il nebulizzatore correttamente come da schema di collegamento in copertina.
	L'ugello del nebulizzatore è ostruito	Smontare il nebulizzatore, togliere l'ugello e provvedere alle operazioni di pulizia. La mancata pulizia del nebulizzatore dai depositi di medicinale ne compromette l'efficienza ed il funzionamento. Attenetevi scrupolosamente alle istruzioni del capitolo PULIZIA, SANIFICAZIONE E DISINFEZIONE
	Il tubo dell'aria non è collegato correttamente all'apparecchio	Verificare il corretto collegamento tra la presa aria dell'apparecchio e gli accessori (vedi schema di collegamento in copertina).
	Il tubo dell'aria è piegato o danneggiato o attorcigliato	Svolgere il tubo e verificare che non presenti schiacciature o forature. Nel caso sostituitelo.
	Il filtro dell'aria è sporco Sostituire il filtro
L'apparecchio è più rumoroso del solito	Filtro non inserito correttamente in sede	Inserire correttamente a fondo il Filtro nella sede

Se, dopo aver verificato le condizioni sopra descritte, l'apparecchio non dovesse ancora funzionare correttamente, consigliamo di rivolgervi al vostro rivenditore di fiducia o ad un centro di assistenza autorizzato FLAEM a voi più vicino.

Marcatura CE medicale rif. Dir. 93/42 CEE e successivi aggiornamenti

Apparecchio di classe Il Fabbricante

Attenzione controllare le istruzioni per l'uso

Interruttore funzionale spento

Interruttore funzionale acceso

In conformità a: Norma Europea EN 10993-1 "Valutazione Biologica dei dispositivi medici" ed alla Direttiva Europea 93/42/EEC "Dispositivi Medici". Esente da ftalati. In conformità a: Reg. (CE) n. 1907/2006

Temperatura ambiente minima e massima

Pressione atmosferica minima e massima

Omologazione TÜV

SN Numero di serie dell'apparecchio

Parte applicata di tipo BF

\~ Corrente alternata

IP21 (Protetto contro corpi solidi di dimensioni superiori a 12 mm. Protetto contro l'accesso con un dito; Protetto contro la caduta verticale di gocce d'acqua).

% Umidità aria minima e massima

COMPATIBILITA' ELETTROMAGNETICA

Questo apparecchio è stato studiato per soddisfare i requisiti attualmente richiesti per la compatibilità elettromagnetica (EN 60601-1-2). I dispositivi elettromedicali richiedono particolare cura, in fase di installazione ed utilizzo, relativamente ai requisiti EMC, si richiede quindi che essi vengano installati e/o utilizzati in accordo a quanto specificato dal costruttore. Rischio di potenziale interferenze elettromagnetiche con altri dispositivi. I dispositivi di radio e telecomunicazione mobili o portatili RF (telefoni cellulari o connessioni wireless) potrebbero interferire con il funzionamento dei dispositivi elettromedicali. Per ulteriori informazioni visitate il sito internet www.flaemnuova.it. L'apparecchio potrebbe essere suscettibile di interferenza elettromagnetica in presenza di altri dispositivi utilizzati per specifiche diagnosi o trattamenti. Flaem si riserva il diritto di apportare modifiche tecniche e funzionali al prodotto senza alcun preavviso.

Mod. P0504EM F400

Alimentazione: 230V \~ 50Hz 130VA

Pressione Max: 1,8 ± 0,3 bar

Portata aria al compressore: 9 l/min approx

Rumorosità (a 1 m): 54 dB (A) approx

Funzionamento: Continuo

Condizioni d'esercizio:

Temperatura: min 10°C; max 40°C

Umidità aria: min 10%; max 95%

Pressione atmosferica: min 69KPa; max 106KPa

Condizioni di stoccaggio:

Temperatura: min -25°C; max 70°C

Umidità aria: min 10%; max 95%

Pressione atmosferica: min 69KPa; max 106KPa

Omologazioni di sicurezza:

Dimensioni: 16(L) x 20(P) x 12(H) cm

Peso: 1,500 Kg

PARTI APPLICATE

Parti applicate di tipo BF sono: accessori paziente (C2, C3, C4, C5)

Nebulizzatore RF8 Dual Speed

Capacità minima farmaco: 2 ml

Capacità massima farmaco: 8 ml

Pressione d'esercizio (con neb.): 0,8 bar

	Selettore di velocità C1.2.3
	in pos Max	in pos Min
(1) Erogazione:	0,40 ml/min approx.	0,19 ml/min approx.
(2) MMAD:	4,48 μm	4,01 μm
(2) Frazione respirabile < 5 μm (FPF):	55,5 %	61,1 %
(1) Dati rilevati secondo procedura interna Flaem I29-P07.5(2) Caratterizzazione in vitro eseguita da TÜV Rheinland Italia S.r.l. in collaborazione con l'Università di Parma e in conformità allo Standard Europeo per apparecchi da aerosolterapia Norma EN 13544-1:2007 + A1. Maggiori dettagli sono disponibili a richiesta.

SMALTIMENTO DELL'APPARECCHIO

In conformità alla Direttiva 2012/19/CE, il simbolo riportato sull'apparecchiatura indica che l'apparecchio da smaltire è considerato come rifiuto e deve essere quindi oggetto di "raccolta separata". Pertanto, l'utente dovrà conferire (o far conferire) il suddetto rifiuto ai centri di raccolta differenziata predisposti dalle amministrazioni locali, oppure consegnarlo al rivenditore all'atto dell'acquisto di una nuova apparecchiatura di tipo equivalente. La raccolta differenziata del rifi https://t.me/santropefood uto e le successive operazioni di trattamento, recupero e smaltimento, favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da un'eventuale gestione impropria del rifiuto. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalle leggi di trasposizione della direttiva 2012/19/CE dello stato membro o del paese in cui il prodotto viene smaltito.

AirMate

Mod. P0504EM F400

AEROSOL THERAPY APPARATUS

Condizioni di Garanzia:

L'APPARECCHIO È GARANTITO 5 ANNI DALLA DATA DI ACQUISTO

La garanzia copre qualsiasi difetto derivante da non corretta fabbricazione, a condizione che l'apparecchio non abbia subito manomissioni da parte del cliente o da personale non autorizzato da FLAEM NUOVA S.p.A., o che sia stato utilizzato in modo diverso dalla sua destinazione d'uso. La garanzia copre inoltre la sostituzione o la riparazione dei componenti con vizi di fabbricazione.

Sono esclusi dalla presente garanzia le parti soggette a naturale usura, i danni derivati da usi impropri, da cadute, dal trasporto, dalla mancata manutenzione ordinaria prevista nelle istruzioni d'uso o comunque da cause non attribuibili al produttore.

FLAEM NUOVA S.p.A. declina ogni responsabilità per eventuali danni, diretti od indiretti, a persone, animali e/o cose derivati dal mancato o non corretto funzionamento oppure causati dall'uso improprio dell'apparecchio e comunque non riconducibili a vizi di fabbricazione.

La garanzia è valida su tutto il territorio italiano con l'ausilio dei Centri Assistenza Tecnica Autorizzati, per il resto del mondo la Garanzia viene applicata dall'Importatore o Distributore.

La GARANZIA è valida solo se l'apparecchio, in caso di guasto, verrà reso adeguatamente pulito e igienizzato secondo le istruzioni d'uso, impacchettato ed inviato tramite spedizione postale e/o portato al Centro di Assistenza Tecnica Autorizzato (vedi http://www.flaemnuova.it/it/info/assistenza), allegando il presente tagliando debitamente compilato e lo scontrino fiscale o fattura d'acquisto o la prova di avvenuto pagamento se acquistato on-line tramite siti internet (attenzione: l'importo del prodotto deve essere leggibile, non cancellato); diversamente la garanzia non sarà ritenuta valida e sarà addebitato l'importo della prestazione e del trasporto.

Le spese postali di spedizione e riconsegna dell'apparecchio sono a carico del Centro di Assistenza Tecnica Autorizzato nel caso di operatività della garanzia. Nel caso in cui il Centro di Assistenza Tecnica Autorizzato dovesse riscontrare che l'apparecchio è esente da difetti e/o risulta funzionante senza alcun intervento manutentivo, il costo della prestazione e gli altri eventuali costi di spedizione e di riconsegna dell'apparecchio saranno a carico del cliente.

FLAEM NUOVA S.p.A. non risponde di ulteriori estensioni del periodo di garanzia assicurate da terzi.

N° di Serie Apparecchio:

Difetto riscontrato.

Allegare lo scontrino fiscale o fattura d'acquisto

Rivenditore (timbro e firma)
