MANUALE UTENTE DW60BG850I00ET SAMSUNG

Connessione SmartThings (solo modelli Wi-Fi)

1. Avviare una app dilettura di codici QR ed eseguire la scansione dell'immagine del codice QR posta sul prodotto.
2. Provare a connettere il prodotto alla app SmartThings.

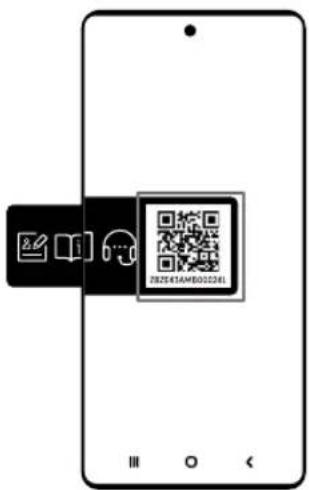

Registrarile prodotto/Leggere il manuale/Collegarsi ai servizi

1. Avviare una app dilettura di codici QR ed eseguire la scansione dell'imagine del codice QR posta sul prodotto.
2. Selezionare il menu desiderato in Product Registration (Registrazione prodotto), Manual (Manuale), Customer Support (Assistenza clienti). Selezionando "Manual" (Manuale) è possibile leggere il manuale del prodotto acquistato.

NOTA

• É possibile leggere i manuali del prodotto online mediante cellulare o computer dati da contribuire a ridurre l'uso di supporti cartacei, quale sforzo per aiutare la salvaguardia del pianeta.

Italiano2

Sommario

Informazioni sulla sicurezza 5

Istruzioni di sicurezza - Cosa sapere 5

Simboli di sicurezza importanti 5

Informazioni sul symbolo WEEE (RAEE) 6

Important precauzioni di sicurezza 7

Istruzioni per l'uso della lavastoviglie 9

Protezione dei bambini 10

Istruzioni per l'installazione della lavastoviglie 10

Installazione 13

Contudo della confezione 13

Requisiti di installmente 17

Installazione ad incasso sotto il lavello (per modelli ad INSTALLAZIONE libera) 19

Installazione passo-passo 20

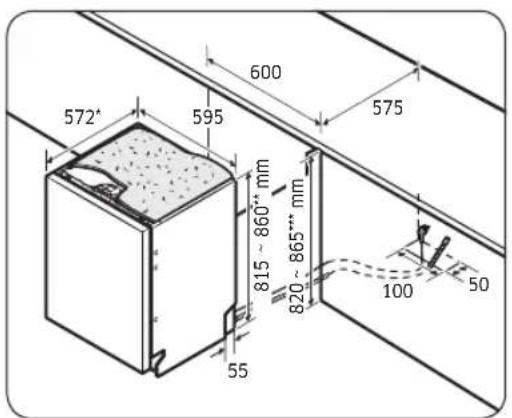

Dimensioni del ritaglio 21

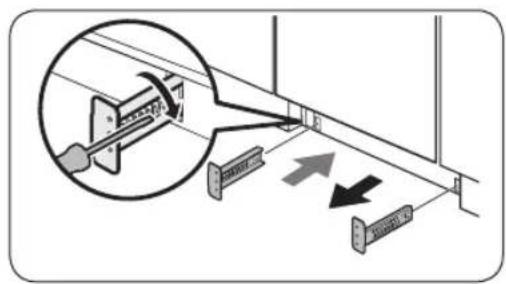

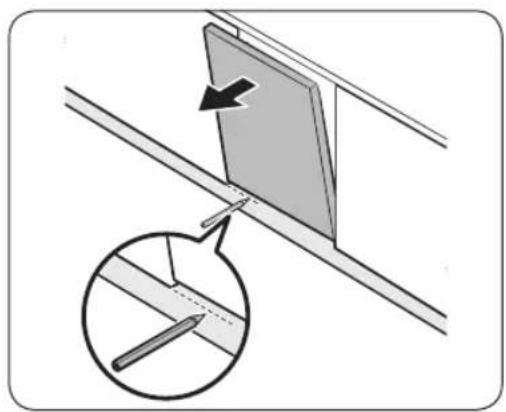

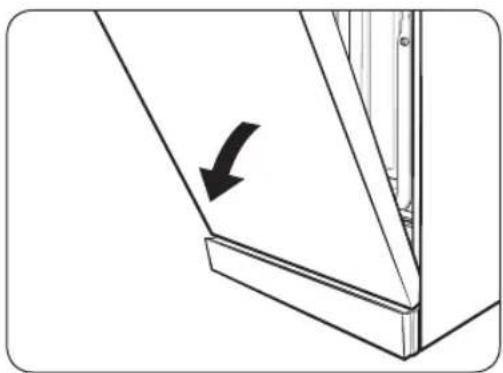

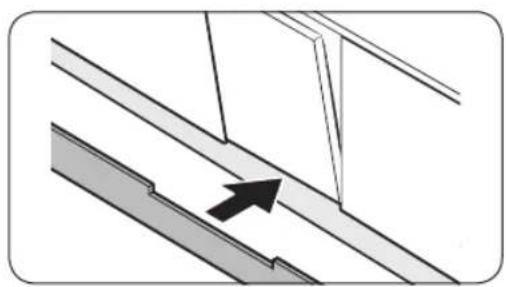

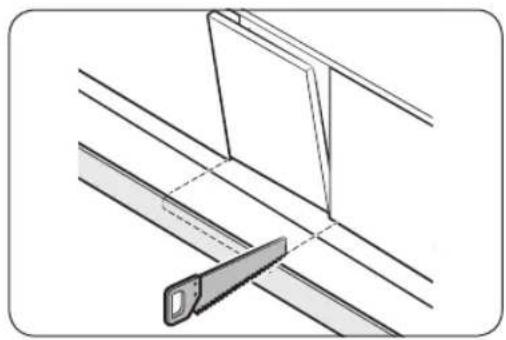

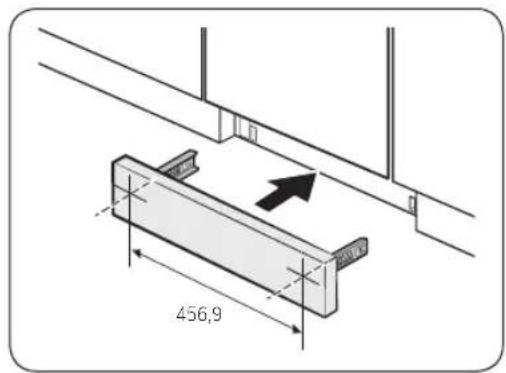

Zoccolino 30

SmartThings (solo modelli che ne sono dotati) 32

Dichiarazione Open Source 35

Prima di iniziare 36

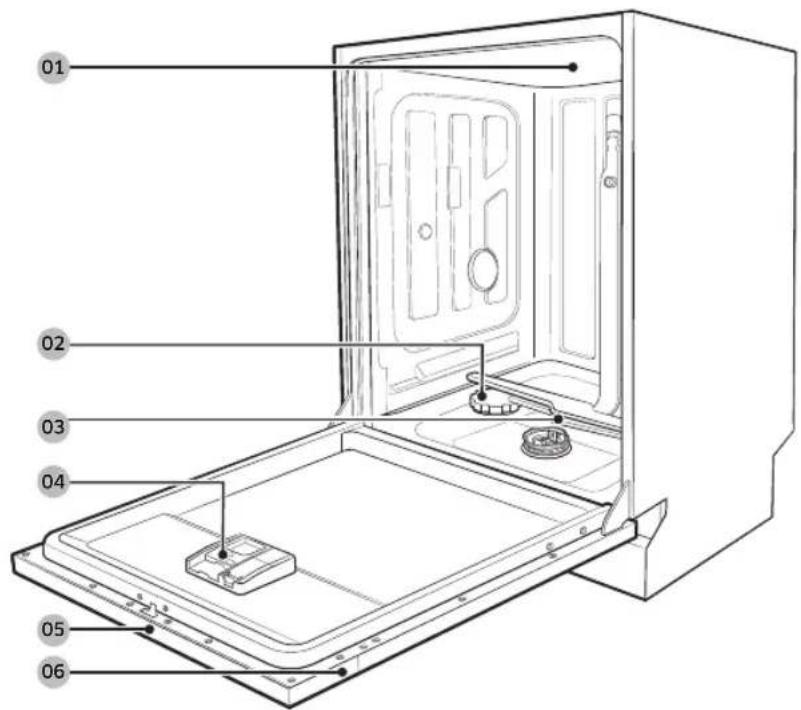

Panorama della lavastoviglie 36

Stoviglie non idonee ad essere lavate nella lavastoviglie 37

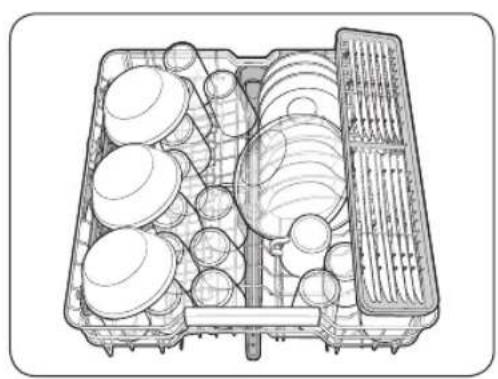

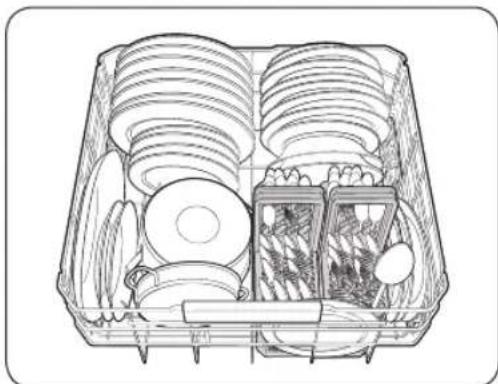

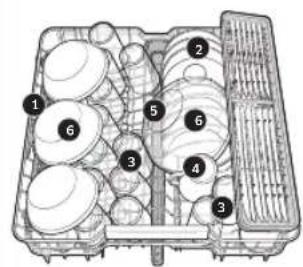

Uso base dei cestelli 38

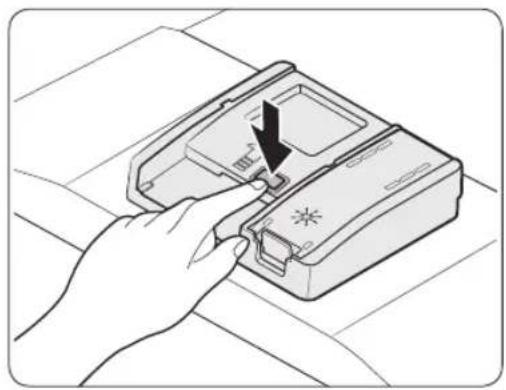

Comparto detersivo 42

Serbatoio brillantante 44

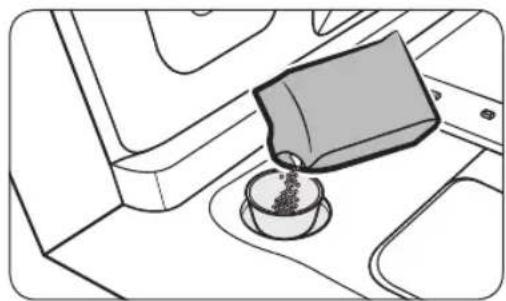

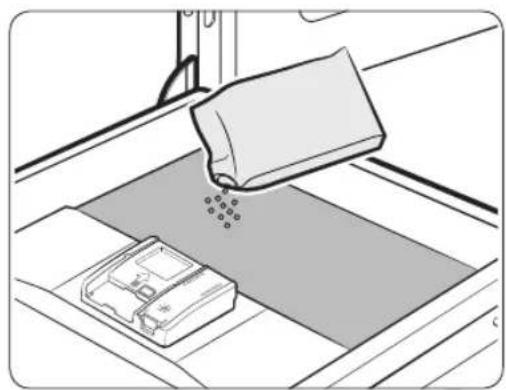

Serbatoio sale 45

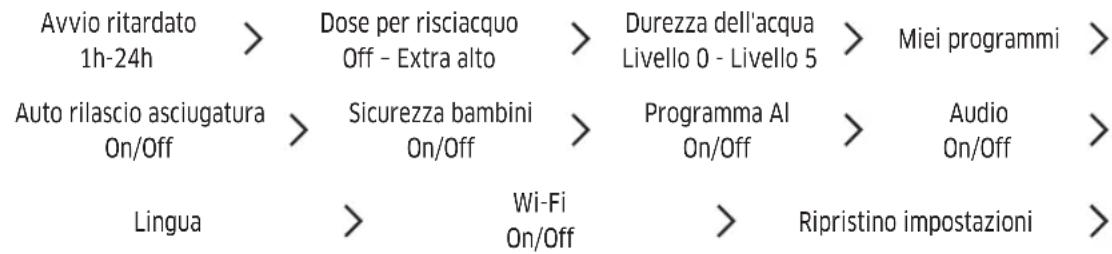

Impostazioni 46

Impostazioni (tranne modelli DW60BB89*) 49

Operazioni 52

Pannello di controllo (per modelli DW60BB89*) 52

Pannello di controllo (tranne modelli DW60BB89*) 53

Panorama programmi 54

Passaggi simplici per avviare la lavastoviglia 56

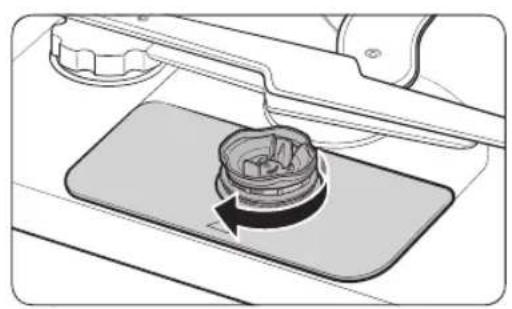

Manutenzione 57

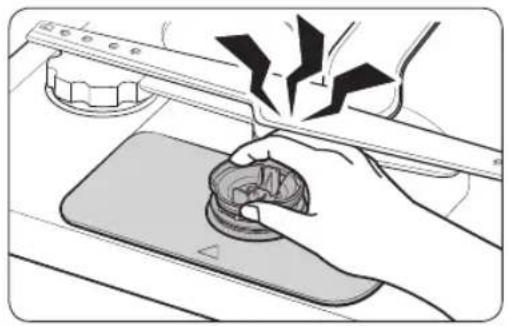

Pulizia 57

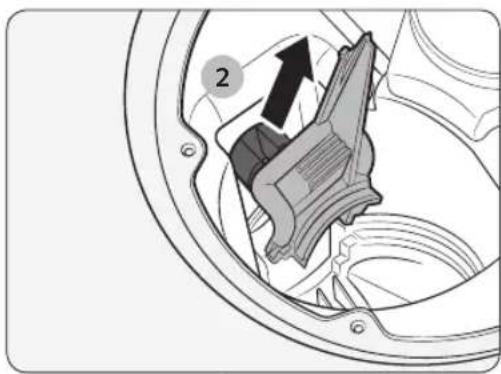

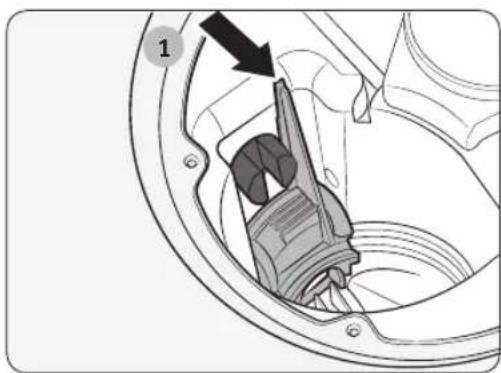

Pulizia della pompa di scarico 61

Manutenzione a lungo termine 61

Italiano 3

Risoluzione dei problemi 62

Checkpoint 62

Codici informativi 65

Diagramma dei cicli di lavaggio 66

Appendice 70

Trasporto/spostamento 70

Protezione anti gelo 70

Smaltimento della lavastoviglie e salvaguardia dell'ambiente 70

Suggerimenti per risparmi energetici e idrici 71

Informazioni EPREL 71

72

Per un test standard 73

Italiano4

Informazioni sulla sicurezza

Congratulazioni per l'acquisto della tua nuova lavastoviglie Samsung. Questo manuale contiene importanti informazioni riguardanti l'installazione, l'uso e la manutenzione del tuo nuovo apparecchio. Ti consigliamo di leggere le informazioni qui fornite per conoscere ivantaggi offerti dalle funzioni della tua nuova lavastoviglie.

Istruzioni di sicurezza - Cosa sapere

Leggi attendamente Anything manuale per apprendere l'uso sicuro ed efficiente delle varie funzioni e caratteristiche offerte da但这a lavastoviglie, e tieni il manuale in un luogo sicuro vicino all'apparecchio per poterlo consultare ogniqualvolta se ne presenti la necessità. Questo appearecchio deve essere utilizzato solo per lo scopo per il quale è stato progettato, come qui descririto.

Le avventenze e le importanti istruzioni di sicurezza riportate in quello manuale non coprono tutte le possibili condizioni e situazioni che sono verificarsi. è responsabilità dell'utente utilizzato l'apparecchio con buonsenso, prestando la massima attenzione e cura in fase di installment, manutenzione e funzionamento.

Poiché le istruzioni operative qui descripte coprono i vari modelli disponibili, le caratteristiche della lavastoviglia acquistata possono differire leggermente da quale descripte in quello manuale e non tutti i symboli di avvertenza possono essere applicabili. In caso di domande o dubbi, rivolgiti al Centro assistenza autorizzato di zona o visita il site www.samsung.com per trovare le informazioni necessarie.

Simboli di sicurezza importanti

Significato delle icone e dei symboli riportati in quello manuale dell'utente:

AVVERTENZA

Pericoli o pratiche non sicure che possono causare lesions personali gravi, la morte e/o danni materiali.

ATTENZIONE

Pericoli o pratiche non sicure che possono causare lesions personali o danni alla proprietà.

NOTA

Indica che sussiste il rischio di lesioni personali o dati materiali.

La symbologia di avventenza ha lo scopo di prevenir eventuali lesioni personali.Seguire le istruzioni scrupolosamente.

Conservare queste istruzioni in un luogo sicuro e accertarsi che eventuali nuovi utenti familiarizzino con il loro contento. In caso di cessione dell'apparecchio, consegnare le informazioni al nuovo acquirente.

Informazioni sulla sicurezza

Informazioni sul symbolo WEEE (RAEE)

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione (un contentitore della spazzatura con ruote barrato da una croce con una banda nera除去) indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti come rifiuti urbani misti al terme del ciclo di vita ma devono essere raccolti separatamente in modo da permefterne il riutilizzo, il riciclaggio e altre forme di recupero in conformità alla normativa vigente. I rifiuti derivanti da apparecchiature elettriche ed elettroniche possono, infatti, contenere sostanze dannose e pericolose che, se non correttamente gestite, costituiscono un pericolo per l'ambiente e la salute umana.

L'utente ha, quandi, un ruolo attivo nel ciclo di recupero e riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche.

Al fine di evitare eventuali danni all'ambiente o alla salute causati da uno smaltimento non corretto, si invita pertanto l'utente a separators il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai sistemi di ritiro e di raccolta autorizzati seconde le normative locali.

Gli utenti domestici possono consegnare Gratisamente l'apparecchiatura che desiderano smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchia due tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m^2 è inoltre possibile consegnare Gratisamente, alla obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per ulteriori informazioni sull'impegno ambientale di Samsung e sugli obblighi normativi specifici dei singoli prodotti es. REACH, WEEE, Batterie, visitare la pagina sulla sostenibilità disponibile sul situ Samsung.com.

Italiano6

Importanti precauzioni di sicurezza

Per evitare rischi di incendio, scariche elettriche o lesioni personali durante l'uso dell'apparecchio, seguire queste importanti precauzioni:

1. Questo prodotto non deve essere utilizzato da bambini e uomini che abbiano ridotte capacità fisiche, sensoriali o mentali o siano prive di esperienza o conoscenza, a meno che siano state fornite loro istruzioni per l'uso da parte di una persona responsabile della loro sicurezza o che sovrintenda all'uso dell'apparecchio.
2. Questo apparecchio può essere utilizzato da bambini di età superioreagli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano privé di esperienza o conoscenza, sotto la supervisione di una persona responsabile o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli cheessocomporta.Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini sulla supervisione di un adulto.
3. Controllare che i bambini non giochino con quello apparecchio.
4. Se il cavo di alimentazione è danneggiato, richiederne la sostituzione al costruttore, a un technique dell'assistenza o a personale qualificato.
5. Utilizzato il nuovo set di tubi in dotazione all'apparecchio除去 riutilizzato i tubi vecchi.

Informazioni sulla sicurezza

1. Verificare che tappeti o altri oggetti non ostruiscano le aperture di ventilazione dell'apparecchio se queste sono poste alla base del prodotto.
2. Senza una costante supervisione da parte di un adulto, i bambini di età inferiore ai 3 anni devono essere tenuti lontani dall'apparecchio.
3. ATTENZIONE: Per evitare i rischi connessi a un ripristino involontario dell'interruttore termostatico, non alimentare l'apparecchioattraverso un commutatore esterno, come ad esempio un timer, né collegarlo a un circuito regolarmente attenuato/disattivato alla utility.
4. AVVERTENZA: Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Questo appearecchio è destinato a un uso domestico o applicazioni similari, ad esempio:

• aree adibite a cucina per il personale di negozi, uffici e altri ambienti lavorativi;
• aziende agricole;
• uso da parte del cliente in hotel, motel e altri ambienti residenziali;
• Ambienti simili a bed and breakfast.

Italiano8

Istruzioni per l'uso della lavastoviglie

Questa lavastoviglie non è progettata per un uso commerciale. É intesa per un uso domestico o in ambienti simili lavorativi e residenziali, quali:

• Negozi
  Uffici e showroom
  e dai residenti di:
• Ostellie guest house.

L'apparecchio deve essere usato come elettrodomestico per la pulizia di piatti e stoviglia, così come specificato nel manuale dell'utente. Qualsiasi altri uso non è supportato dal costruttore e potrebbe risultare pericoloso.

Il produttore non può essere ritenuto responsablee per eventuali danni derivanti da un uso o un funzionamento improprio o scorretto dell'apparecchio.

Non utilizzato solventi nella lavastoviglie. Pericolo di esplosione.

Non inalare o ingerire il detersivo per lavastoviglie. I detersivi per lavastoviglie contengono sostane irritanti o corrosive e, se ingeriti, possono causare usioni a naso, bocca e gola; possono inoltre bloccare la respirazione. Consultare immediatamente un medico in caso di ingestione o inalazione del detersivo.

Non lasciare lo sportello aperto se non strettamente necessario poiché può rappresentare un ostacolo sul quale inciampare.

Non appoggiarsi o sedersi sullo sportello aperto. In caso contrario la lavastoviglie potrebbe inclinarsi e danneggiarsi, e provocare lesioni personali.

Usare solo detersivo e brillante per lavastoviglie per uso un domestico. Non usare detersivo liquido. Non usare detergenti fortemente acidi

Non rabboccare il serbatoio del brillantante con detersivo liquido o in polvere. La mancata osservanza di但这a precauzione potrebbe danneggiare gravamente il serbatoio.

Un accidentale riempimento del serbatoio del sale con detersivo liquido o in polvere potrebbe danneggiare l'addolcitore. Verificare di usare il tipo corretto di sale per lavastoviglie per riempire il serbatoio del sale.

Usare solo sale per lavastoviglie dal momento che altri tipi di sale possono contentere additivi insolubili che possono danneggiare il funzionamento dell'addolcitore.

In un apparecchio dotato di cestello per le posate (in base al modello), il processo di lavaggio e asciugatura delle posate è più efficace se queste vengono collocate nel cestello in modo ottimale, con i manici rivolti verso il basso. Tuttavia, per evitare il rischio di lesioni, è possibile collocare coltelli e forchette con i manici rivolti verso l'alto.

Il vasellame e gli elementi in plastica non resistenti all'acqua boliente, quali ad esempio contentitori o posate in plastica, non possono essere lavati in lavastoviglie. Le elevate temperature sviluppate all'interno della lavastoviglie possono provocare la deformazione o lo scioglamento.

Nei modelli dotati della funzione Avvio ritardato, verificare che il dispenser sia asciutto prima di aggiungere il detersivo. Se necessario, asciugarlo. Se viene versato in un dispenser umido, il detersivo può raggrumarsi e non essere quindi sparso uniformamente.

Informazioni sulla sicurezza

Coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

Protezione dei bambini

Questo apparecchio non è un giocattolo! Per evitare il rischio di lesioni, tenere i bambini lontano dall'apparecchio e non permettere loro di giocare vicino o all'interno dell'apparecchio o di azionarme i comandi. I bambini non sono in grado di comprendre i potenziali pericoli. Pertanto devono essere controllati ognualvolta si lavori in cucina. Un bambino che gioca con la lavastoviglie potrebber imanervi chiuso dentro.

Questo appearecchio più essere utilizzato da bambini di età superioreagli 8 anni e da persone che abbiano ridotte capacità fisiche, sensoriali o mentali o siano privile di esperienza o conoscenza, sotto la supervisione di una persona responsable o nel caso in cui siano state fornite loro istruzioni per un uso sicuro dell'apparecchio e dei pericoli cheesso comporta. Non consentire ai bambini di giocare con l'apparecchio. La pulizia e la manutenzione dell'apparecchio non devono essere svolte da bambini sensa la supervisione di un adulto.

I bambini più grandi possono utilizzare l'apparecchio solo se sono state fornite loro chiare istruzioni per l'uso e siano in grado di utilizarlo in sicurezza, riconoscendo i potenziali rischi derivanti da un uso improprio dell'apparecchio.

TENERE I BAMBINI LONTANI DAI DETERSIVI!

I detersivi per lavastoviglie contengono sostanze irritanti e corrosive e, se ingeriti, posso nco causare ustioni a naso, bocca e gola; possono inoltre bloccare la respirazione.

Tenere i bambini lontano alla lavastoviglie quando lo sportello dell'apparecchio è aperto. All'interno potrebbero esservi residui di detersivo.

Consultare immediatamente un medico se un bambino inala o ingerisce del detersivo.

Istruzioni per l'installazione della lavastoviglie

Prima di impostare l'apparecchio, controllare che non vi sia alcun danno visible. Non utilizzato mai un apparecchio danneggiato. Un apparecchio danneggiato potrebbe rappresentare un pericolo.

La lavastoviglie deve essere collegata a una presa di corrente dotata di apposto interrottore. La presa elettrica deve essere facilemente raggiungibile après l'installazione della lavastoviglie in modo che sua possibile scollegare l'apparecchio rapidamente e in qualsiasi momento (vedere la sezione "Panorama della lavastoviglie" a pagina 36).

Dietro la lavastoviglie non devono essere presenti prese elettriche. Se il retro della lavastoviglie preme contro una presa elettrica,QLA potrebbe surriscaldarsi con il seguente rischio di incendio.

La lavastoviglie non deve essere installata sotto un piano cottura. Le elevate temperature talvolta generate da un piano cottura potrebbero danneggiare la lavastoviglie. Per la stessa ragione, non installerla vicina a fiamme libero o altri appearecchi che possono irradiare calore, quali caloriferi ecc.

Collegare la lavastoviglie alla corrente elettrica solo una volta completata l'installazione e la regolazione dello sportello.

Italiano10

Prima di collegare l'apparecchio, verificare che i dati elettrici riportati sulla targhetta (tensione e carico collegato) corrispondano alla corrente erogata. In caso di dubbi, consultare un elettricista qualificato.

La sicurezza elettrica di quello appearecchio può essere garantita solo quando vi sia continuità tra l'apparecchio e ilsystema di messa a terra. è della massima importanza che i requisiti base di sicurezza siano presenti e regolarmente testati e in caso di dubbi sullo stato dell'impianto elettrico domestico quello deve essere controllato da un elettricista qualificato.

Il costruttore non potra essere ritenuto responsable per eventuali consequences derivanti da un sistema di messa a terra inappropriato (per es. scariche elettriche).

Non collegare l'apparecchio alla presa di corrente mediente una multipresa o una prolunga. Queste infatti non garantiscono la sicurezza dell'apparecchio (per es. pericolo di surriscaldamento).

Questo apparecchio può essere installato in postazioni mobili, ad esempio su una nave, solo se è stata eseguita da un techniciane qualificato una valutazione dei rischi associata a questo tipo di installment.

L'alloggiamo in plastica del connettore alla presa dell'acqua contiene un componente elettrico. Non immergere l'alloggiamo nell'acqua.

Nel tubo delsystema Aqua-Stop sono presenti fili elettrici. Non tagliare mai il tubo di carico dell'acqua,
anche se troppo lungo.

L'installazione, la manutenzione ed eventuali riparazioni devono essere eseguite solo da personale qualificato e competente in stretta osservanza delle normative locali e nazionali. Le riparazioni eseguite da personale non qualificato sono rappresentare un pericol. Il costruttore non può essere ritenuto responsable del lavoro eseguito da personale non autorizzato.

Ilsystema impermeabile integrato offre protezione contro i danni provocati dall'acqua, a patto che siano rispetto le seguenti condizioni:

• La lavastoviglie sua correttamente installata e collegata.
• Sia stata eseguita una corretta manutenzione e siano state sostuite le parti usurate laddove necessario.
• Il rubinetto sia stato chiuso in caso di inutilizzato dell'apparecchio per un lungo periodo di tempo (per es. durante le vacanze).
• Ilsystema impermeabile entra in funzioneanche se l'apparecchio è spento. Tuttavia, l'apparecchio devese sere collegato alla corrente elettrica.

Un appearechio danneggiato più rappresentare un pericolo. Se la lavastoviglie si danneggia, scollegarla alla corrente elettrica e rivolgersi al rivenditore o ad un Centro di assistenza autorizzato.

Riparazioni non autorizzate sono causare pericoli imprevedibili per l'utente, per i quali il costruttore non potra essere ritenuto responsable. Le riparazioni devono essere eseguite solo da un technique dell'assistenza qualificato.

I componenti difettosi devono essere sostititi solo con ricambi originali. La sicurezza dell'apparecchio.
puo essere garantita solo utilizzato ricambi originali.

Scollegare sempre la lavastoviglie alla corrente elettrica per eseguirne la manutenzione (disattivare l'interruttore della presa a parete ed estrarre le spina).

Se il cavo di collegamento è danneggiato, sostuirlo con uno idoneo disponibile presso il costruttore. Per ragioni di sicurezza, il cavo può essere sostituito solo da un Centro di assistenza autorizzato o da un technician补水ato.

Informazioni sulla sicurezza

In luoghi soggetti a infestazioni da scarafaggi o altri insetti, prestare particolare attenzione a mantenere la lavastoviglia e l'ambiente circostante sempre puliti. Eventuali danni provocati da scarafaggi o altri insetti non sono coperti da garanzia.

In caso di guasto o ai fini della pulizia, l'apparecchio risulta totalmente isolato alla corrente elettrica quando:

• l'interruttore della presa a parete è disattivato e la spina è estratta, oppure
• l'interruttore generale è disattivato, oppure
• il fusibile principale è disattivato, oppure
  Il fusibile a vite è stato rimioso (in paesi dove tale operazione è prevista).

Non modificare l'apparecchio, salvo previa autorizzazione del costruttore.

Non après mai il telaio/l'alloggiamo dell'apparecchio. Manomettere i collegamenti elettrici o i componenti e le parti meccaniche è molto pericoloso e può causare malfunzionamenti o scariche elettriche.

Durante il periodo di garanzia dell'apparecchio, le riparazioni devono essere effettuate solo da un tecnico dell'assistenza autorizzato dal costruttore. In caso contrario la garanzia sera invalidata.

Durante l'installation del prodotto, verificare che vi sia spazio sufficiente sopra, ai lati e sul retro dell'apparecchio per garantire una corretta ventilazione. Se lo spazio tra l'apparecchio e il lavello è insufficiente, quest'ultimo potrebbe subire danni o potrebbe presentarsi un problema di muffa.

Verificare che il livello di direzza dell'acqua impostato sulla lavastoviglie sia idoneo a quello della propria zona (vedere la sezione "Serbatoio sale" a pagna 45).

Consultare www.samsung.com/support per ulteriori dettagli sui materiali e le riparazioni.

Italiano12

Installazione

Contenuto della confezione

Accertarsi che nella confezione siano presenti tutte le parti. In caso di domande relative alla lavastoviglia o ad una delle sue parti, contattare un Centro di assistenza clienti Samsung locale o il rivenditore. L'aspetto effettivo della lavastoviglia può variar in base al modello ed al paese di apparomenza.

ATTENZIONE

Una volta disimballata la lavastoviglie, conservare gli imballi fuori alla portata dei bambini al fine di garantirne la sicurezza.

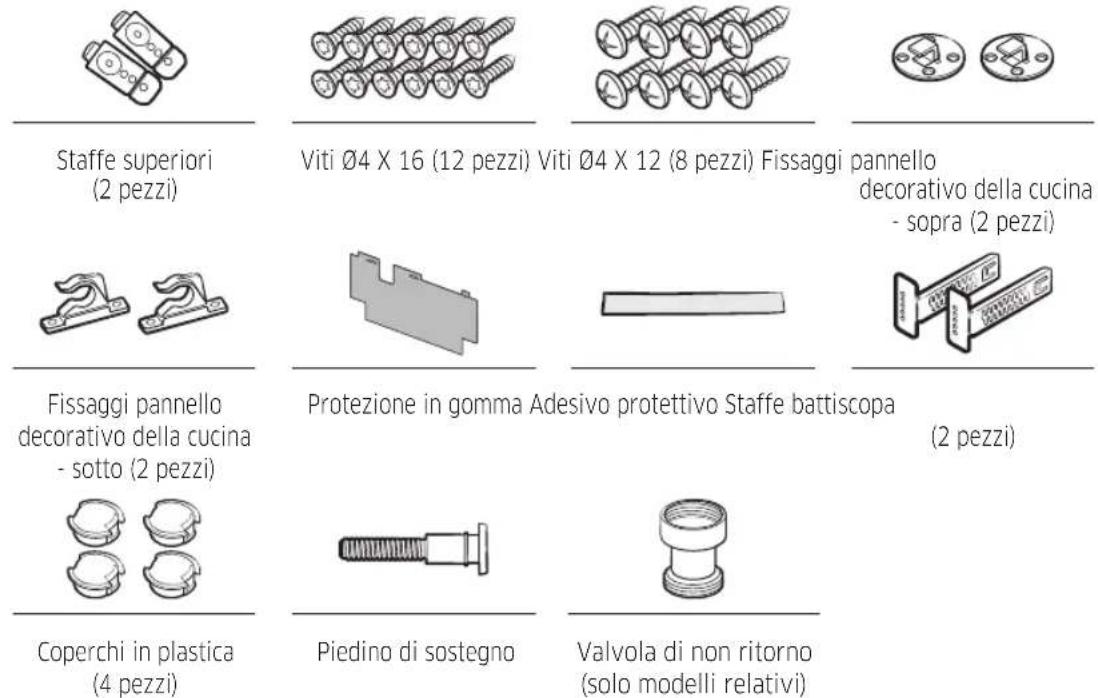

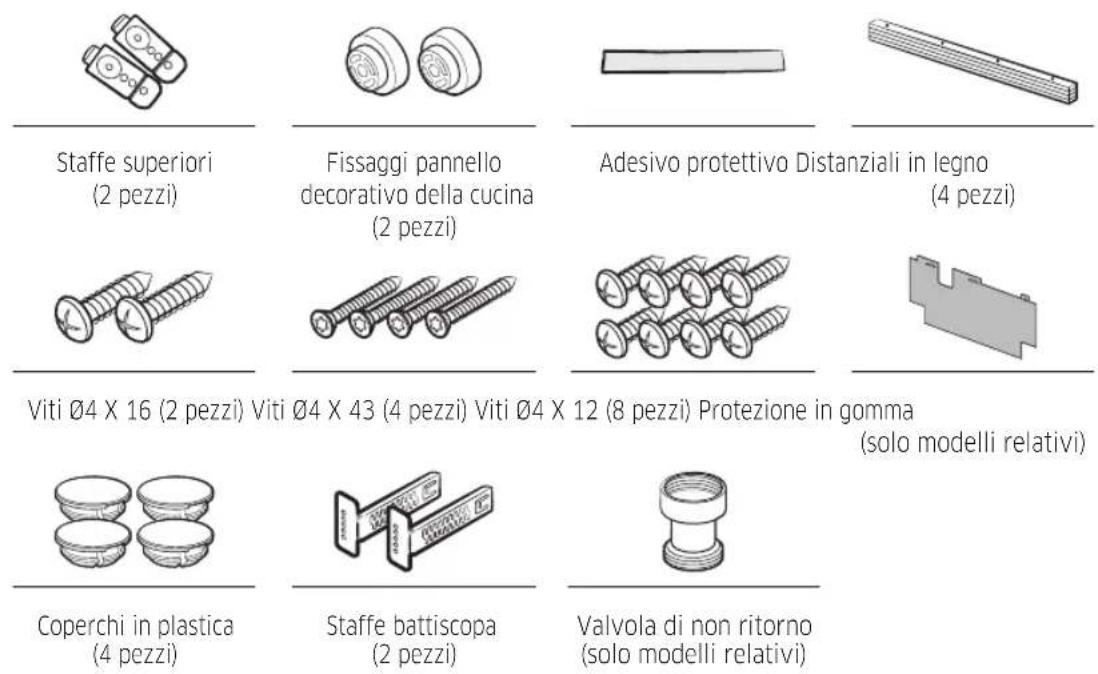

Kit di installmente (in dotazione)

Modelli FBI (Incasso, DW60B8B / DW60B7B)

Staffe superiorei (2 pezzi)

Fissaggi pannello decorativo della cucina (2 pezzi)

Viti 04 X 12 (8 gezzi) Viti 04 X 16 (2 gezzi)

Viti 04 X 43 (6 pezzi) Protezione in gomma Adesivo protettivo Staffe battiscopa

(2 pezzi)

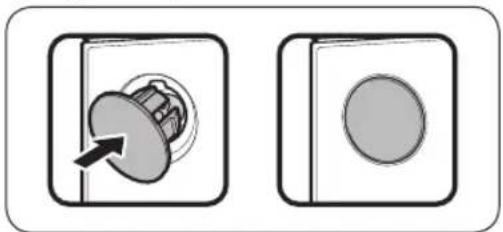

Coperchi in plastica (4 pezzi)

Valvola di non ritorno (solo modelli relativi)

Installazione

Modelli FBI (a scorrimento, DW60B81*)

Modelli SBI (Semi incasso, DW60B7S*)

Italiano14

Staffe superiori (2 pezzi)

Coperchi in plastica (4 pezzi)

Viti 04 X 12 (8 pezioni) Adesivo protettivo Staffe battiscopa

2 viti (per lo specifico sportello)

2 coperchi in plastica (per lo specifico sportello)

(2 pezzi)

Valvola di non ritorno (solo modelli relativi)

Kit di installmente (non in dotazione)

Fascetta stringitubo

Installazione

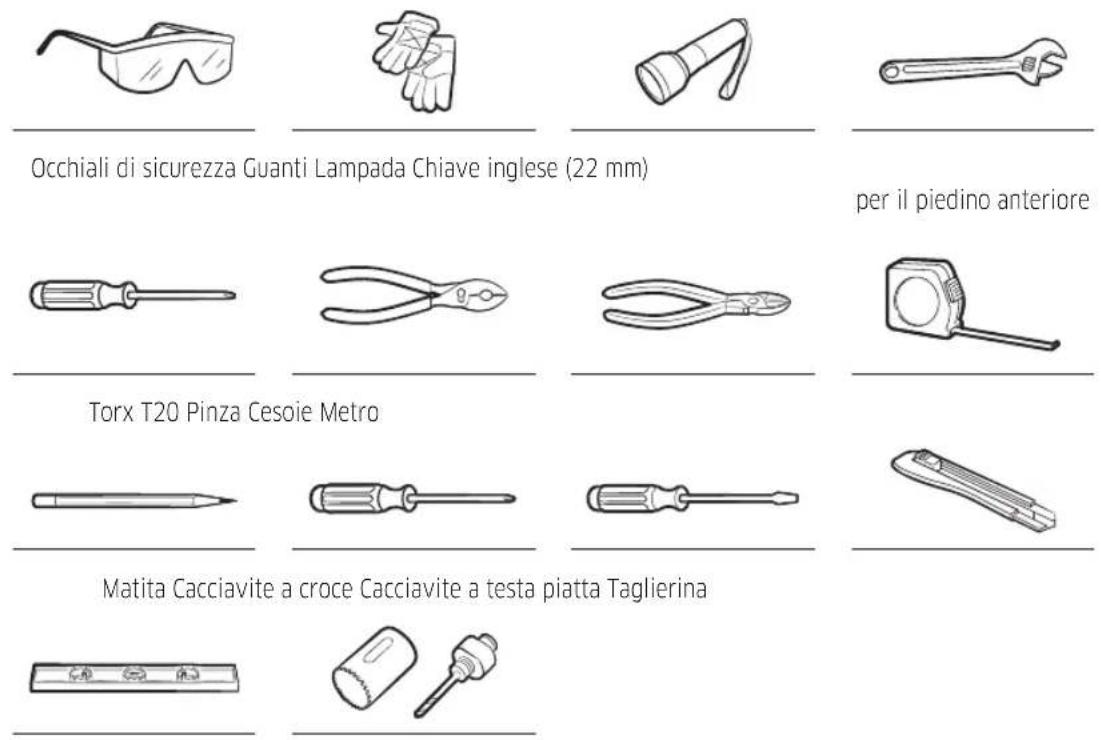

Strumenti necessari (non in dotazione)

Livello Seghetto datraforo (80-100 mm)

Italiano16

Requisiti di installmente

Per prevenire eventuali rischi di incendio, scariche elettriche o lesions fisiche, tutti i cablaggi e la messa a terra devono essere eseguiti da personale qualificato.

Alimentazione

• É necessario un circuito di alimentazione da 220-240 V\~, 50 Hz dedicato alla lavastoviglie.
• La presa di corrente deve avere un capacità nominale di 16 A (max 11 A per la lavastoviglie)

AVVERTENZA

Nonutilizzare prolunghe.
- Usare solo il cavo di alimentazione in dotazione alla lavastoviglie.
- Al termine dell'installazione, verificare che il cavo di alimentazione non sia piegato o danneggiato.

Messa a terra

Per una messa a terra permanente, la lavastoviglie deve essere collegata ad una parte metallica o ad un sistema di messa a terra permanente. Il conduttore della messa a terra deve essere collegato dai conduttori del circuito al terminale di messa a terra della lavastoviglie.

AVVERTENZA

Non collegare il cavo di messa a terra a condotte in plastica, tubazioni del gas o tubazioni dell'acqua calda. Conduitori di messa a terra collegati in maniera inappropriata possono provocare scariche elettriche.
Non alterare la spina elettrica in dotazione all'apparecchio. Qualora la spina elettrica non sua adeguata alla presa a parete, richiederne la sostuzione a un elettricista specializzato.

Erogazione dell'acqua

• La mandata dell'accu deve essere in grado di sostortare una pressione dell'accu in entrata compresa tra 0,05 MPa e 0,8 MPa.
• La temperatura dell'acqua deve essere inferiore a 60^ .
• Sulla tubazione di mandata dell'acqua devese sere montato un rubinetto con filettatura maschio da 3/4

Per ridurre eventuali rischi di perdite:

• Verificare che i rubinetti dell'acqua siano disponibile accessibili.
• Chiudere il rubinetto di mandata dell'acqua in caso di inutilizzo della lavastoviglie.
  Controllare regolarmente la presenza di eventuali perdite dalle guarnizioni del tubo.
  Per fermare eventuali perdite, sigillare le giunzioni delle tubazioni con nastro in teflon o sigillante idoneo.

Aqua Stop

Aqua Stop è un componente elettrico progettato per prevenir perdite di acqua. Il disposativo Aqua Stop viene fissato al tubo di carico dell'acqua e interrompe automaticamente l'erogazione in caso di danni alla tubazione.

ATTENZIONE

• Maneggiare Aqua Stop con attenzione.
  Non sbattere o tornere il tubo collegato al dispositorio Aqua Stop. Se il dispositorio Aqua Stop risulta danneggiato, chiudere il rubinetto di mandata dell'acqua ed estrarre la spina alla presa elettrica. Quindi contattare un Centro di assistenza autorizzato locale Samsung o un technician qualificato.

Installazione

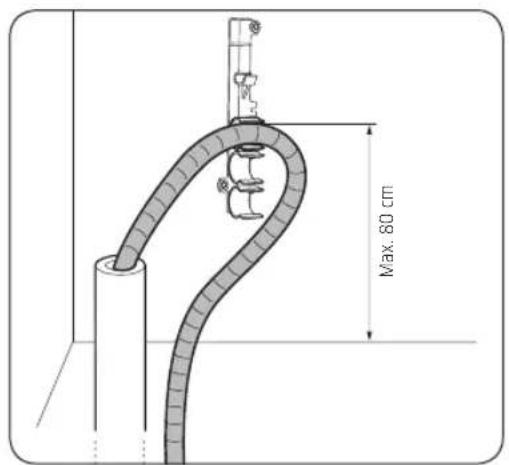

Scarico

Se siutilizzun tubo di scarico dedicato alla lavastoviglie,collegarloallo scarico ad una altezza compresa tra 30e70cm da terra. Collegando il tubo di scarico ad uno scarico oletregli 80~cm dal pavimento si potra causare il riflusso dell'acqua di scarico.

Pavimentazione

Per motivi di sicurezza, la lavastoviglie deve essere installata su una superficie solida. Potrebbe risultare necessario rinforzare i pavimenti in legno per ridurre al minimo le vibrazioni. Evitare di posizionare la lavastoviglie sulla tappeto o sopra la moquette. Tappeti e piastrelle di materiale morbido contribuiscono a incrementeare le vibrazioni e possono causare leggeri spostamenti della lavastoviglie durante il funzionamento.

AVVERTENZA

Non installare la lavastoviglie su una struttura instabile.

• Accertarsi che la lavastoviglie sa livellata.
  agendo sul piedino regolabile.
• Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

Temperatura ambiente

Non installare la lavastoviglie in un'area esposta a temperature sotto zero. La lavastoviglie trattiene sempre un piccolo quantitativo di acqua nelle tubazioni e nei rubinetti. Qualora l'acquaghiacci nella lavastoviglie o nelle tubazioni, cui danneggiare la lavastoviglie ed alcune sue parti.

Esecuzione test

Una volta installata la lavastoviglie, eseguire un programma Veloce per accertarsi che sia installata correttamente.

Italiano18

Installazione ad incasso sotto il lavello (per modelli ad INSTALLazione libera)

La lavastoviglie cui estere installata ad incasso sotto al lavello. Per farlo, seguire le istruzioni indicate,.
sotto.

AVVERTENZA

SAMSUNG Electronics non potr è essere ritenuta responsable per eventuali difetti del prodotto o danni provocati da una installatione del modello ad installatione sotto un lavello.

Preparazione

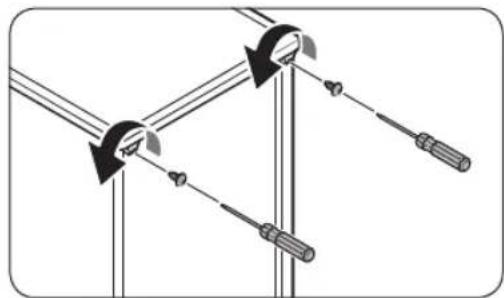

1. Rimuovere le due viti poste nell'angolo del piano sul retro della lavastoviglie.

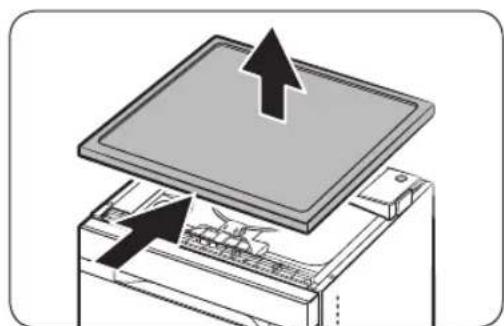

1. Far scorrere il piano della lavastoviglie verso il fondo e sollevarlo per estrarlo.
2. Vedere la sezione successiva ed installare la lavastoviglie sotto il lavello.

Installazione

Installazione passo-passo

La procedura di installmente cui varie in base al modello di lavastoviglie posseduto.

PASSAGGIO 1 Scegliere una posizione

Scegliere una posizione che rispetti i seguenti criteri.

• La posizione deve avere una base stabile capace di sopportare il peso della lavastoviglie.
• La posizione deve essere vicina a un lavello con facile accesso alla mandata dell'acqua, allo scarico e a una presa elettrica.
• La posizione della lavastoviglie deve consentire di caricare comodamente i piatti.
• La posizione di installmente deve averere uno spazio sufficiente per garantire l'agevole aperture dello sportello e lo spazio necessario tra i bianchi del prodotto e i lati del vano.
• La parte postiore deve essere libera da ostacoli.

Installazione in una nuova posizione

Qualora si desideri installare la lavastoviglie in una nuova posizione, seguire queste istruzioni prima di procedere.

1. Usando un seghetto datraforo, praticare un foro sul lato dell'armadiatura che sostiene il lavello (A).
2. Se la base interna all'armadiatura del lavello è rialzata rispetto al pavimento della cucina ed è più in alto rispettoagli attacchi della lavastoviglie, praticare un foro nella base interna e nel lato dell'armadiatura (B).

NOTA

• Se si sta sostituendo una vecchia lavastoviglie, controllare gli attacchi esistenti per verificarne la compatibilità con quelli della nuova lavastoviglie e sostituirli, se necessario.
• Eventualmente praticare un foro sul lato opposto dell'armadiatura in base alla posizione della presa elettrica.

Italiano20

Dimensioni del ritaglio

Possono esistere differenze in base al modello.

• 552 per modello totalmente ad incasso
  ** 895 per modello A portecorrevoli
  *** 900 per modello A porte scorrevoli

NOTA (per modello ad installmentazione libera)

Se la distance tra il pavimento ed il fondo del piano di lavoro è superiore a 860 mm, sostituire il piedino posteriori con il piedino di sostegno in dotazione prima di procedere con l'installazione. Per maggiori particolari, vindere la sezione successiva. Se la distance è inferiore a 860 mm, procedere al PASSO 2.

Installazione

PASSAGGIO 2 Controllare i tubi dell'acqua

• La pressione dell'acqua in entrata deve essere compresa tra 0,05 MPa e 0,8 MPa.
• Accertarsi che la temperatura dell'acqua non oltrepassi i 60^ . L'acqua calda nelle 60^ più provocare malfunzionamenti nella lavastoviglie.
• Verificare che il rubinetto di mandata dell'acqua sia chiuso prima di collegare la tubazione dell'acqua alla lavastoviglie.

PASSAGGIO 3 Disporre i tubi

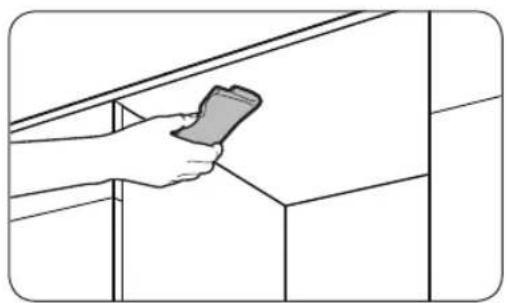

1. Pulire il fondo del piano.

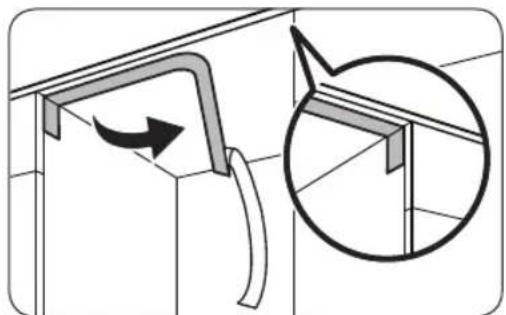

1. Fissare gli adesivi protettivi come migliorato.

1. Far passare la spina del cavo di alimentazione, il tubo dell'acqua ed il tubo di scaricoattraverso il foro del lavello.

ATTENZIONE

• Usare cautela nel non piegare o schiacciare il cavo elettrico o i tubi.
  Non rimuovere la carta marrone sul retro della lavastoviglie. La carta serve per mantenere il lato posteriore pulito conto la parete.

Italiano22

PASSAGGIO 4 Installazione del pannello decorativo

1. Aprire lo sportello e posizionare il pannello personalizzato sulla parte anteriore bassa dello sportello.

Accertarsi che le nervature del pannello corrispondano ai fori (6) sullo sportello.

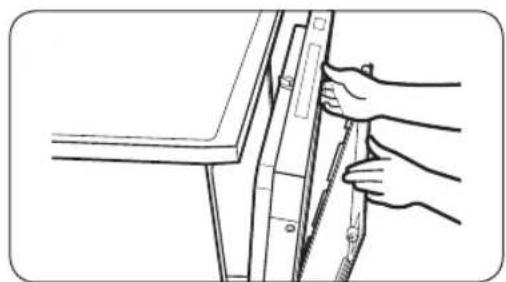

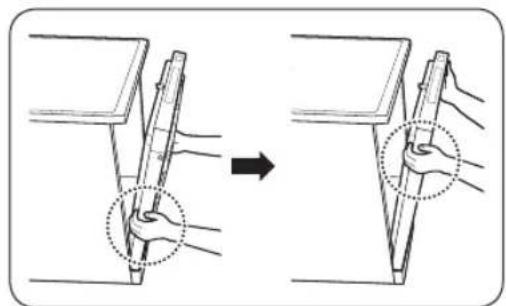

1. Tenendo lo sportello ed il pannello personalizzato con entrambé le mani, premere uniformamente dal basso verso l'alto per bloccarlo in posizione.

Installazione

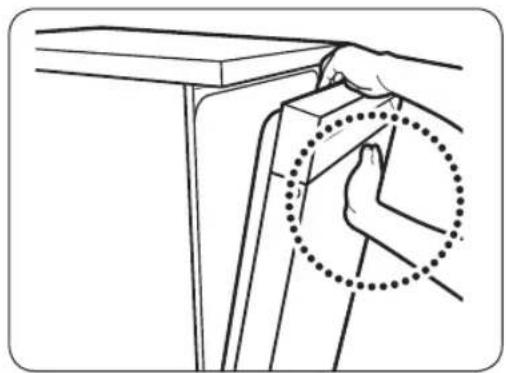

1. Quando entrambi i lati del pannello sono insertiti in posizione, premere al centro del pannello per fissarlo alla parte superiore dello sportello.

NOTA

• Accertarsi che il pannello personalizzato si positazioni correttamente nella lavastoviglie.
  Qualora l'intercapedine tra la lavastoviglie ed il pannello personalizzato sa inferiore a 2 mm, ciò indica che l'installazione è stata eseguita correttamente. In caso di una intercapedine superiore a 2 mm, rimuovere il pannello e riprovare.
• Disimballare i tappi e le viti (due per tipo) compresi nella confezione del prodotto.
• Serrare le viti su entrambi i lati della lavastoviglie.

NOTA

Nel serra le viti su entrambi i lati, accertarsi di controllare lo spazio su entrambi i lati poiché il pannello personalizzato potrebbe urtare sui lati.

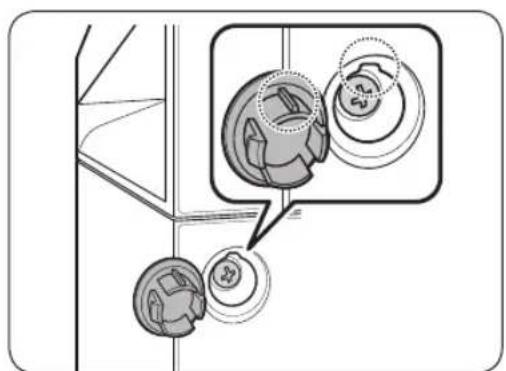

1. Inserire i tappi su entrambi i lati. Accertarsi che le nervature dei tappi siano adeguati ai fori presenti sulla lavastoviglie nella giusta direzione.

Italiano24

PASSAGGIO 5 Livellare la lavastoviglie

Per modelli Ad incasso

1. Tale operazione completa la procedura di montaggio del pannello personalizzato.

É possible regolare l'altezza della lavastoviglie per livellarla. Da notare che in quosti passaggi, la lavastoviglie non viene insertita completenessnel vano.

1. Usare una livella per verificare che la lavastoviglie sia livellata.

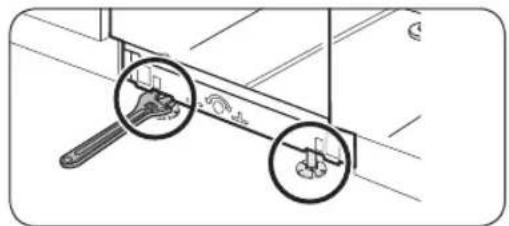

2. Per regolare l'altezza anteriore, usare una chiave da 22 mm.
   Per ridurre l'altezza, ruotare il piedino in senso antiorario.
3. Per aumentare l'altezza, ruotare il piedino in senso orario.

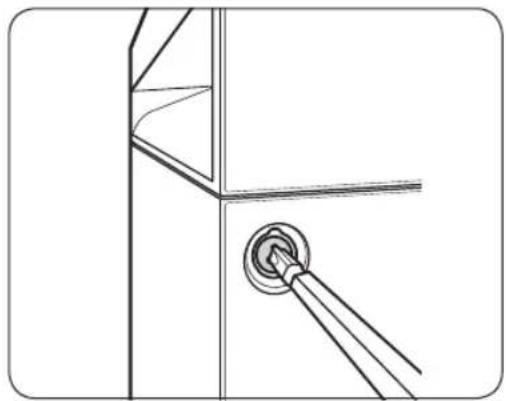

4. Per regolare l'altezza posteriore, insere un cacciavite Torx T20 nel foro centrale della lavastoviglie.
   Per ridurre l'altezza, ruotare il cacciavite in senso orario.
5. Per aumentare l'altezza, ruotare il piedino in senso antiorario.
6. Una volta livellata la lavastoviglie, verificare che lo sportello si apra e si chiuda correttamente.

Installazione

Per modelli ad installatione libera

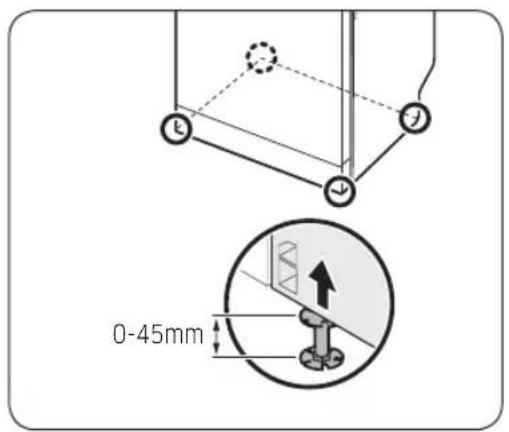

L'altezza della lavastoviglia può essere regolata fine ad un massimo di 45 mm usando i piedini regolabili.

1. Sollevando leggermente la parte frontale o posteriori della lavastoviglie (o entrambe a torno), ruotare i piedini di livellamento per regolarne l'altezza.
2. Al terme, usare una livella per verificare che la lavastoviglie sia livellata.
3. Inserire la lavastoviglie除去 the piano ed accertarsi che vi sia uno spazio di almeno 4mm tra la lavastoviglie ed il lavello.

ATTENZIONE

Non fissare il cavo di alimentazione della lavastoviglie usando una fascetta metallica.

Italiano26

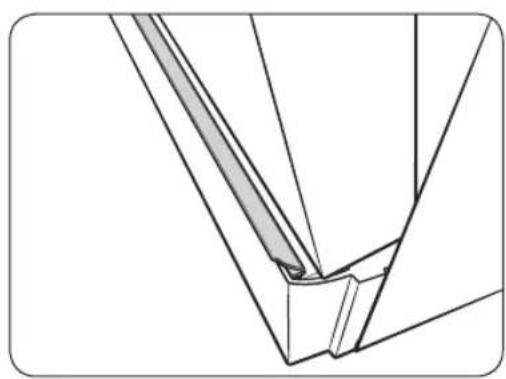

PASSAGGIO 6 Fissare il listello

1. Aprire lo sportello per meta.

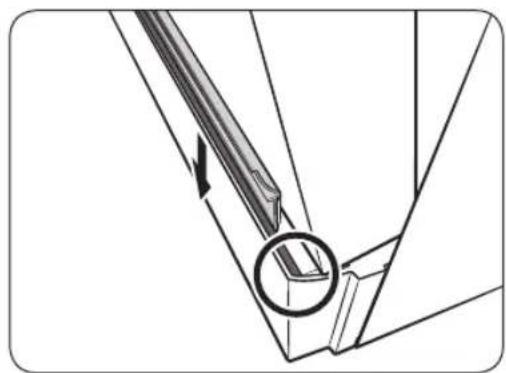

2. Rimuovere il nastro adesivo posteriore del listello. Inserire il listello nella scanalatura inferiore della lavastoviglie.
3. Questo è l'aspetto del listello dopo averlo fissato.

Installazione

PASSAGGIO 7 Fissare la lavastoviglie

In alternatively, è possible après i fori laterali per fissare la lavastoviglie sui laterali dell'armadiatura.

Sui lati

ATTENZIONE

Se il tappo in plastica non è montato, possono verificarsi perdite di acqua che possono causare una scarica elettrica.

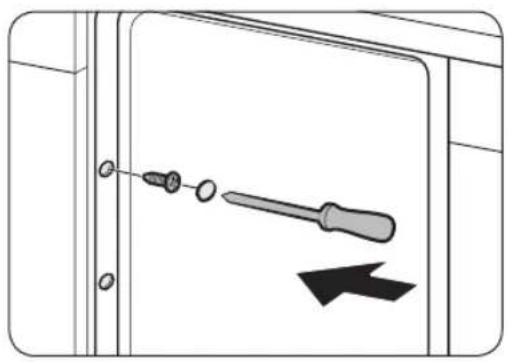

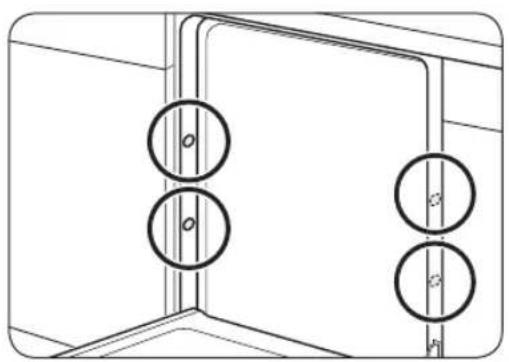

1. Serrare le 4 viti (Ø4 X 12) nei 4 fori (contrassegnati nell'illustrazione).
2. Inserire i tappi di plastica in dotazione nei 4 fori nei quali sono state inserte le viti.
3. Collegare il tubo dell'acqua ma non apriere il rubinetto di mandata fino al termine della installment.

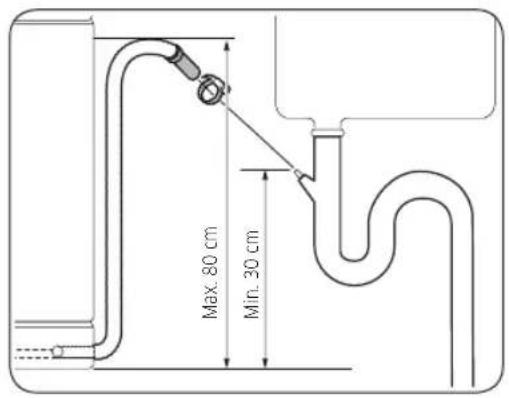

PASSAGGIO 8 Collegamento del tubo di scarico

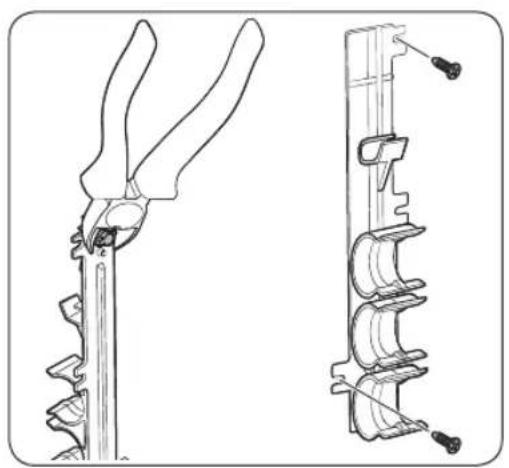

1. Scollegare il fermo del tubo alla lavastoviglie e ritagliare la parte che fuoriesce come molto除去.
2. Fissare il fermo sul lato con due viti (Ø4 X 12).

Italiano28

1. Inserire il tubo di scarico nel fermo in modo che il tubo sia posizionato da 30cm a 80~cm dal fondo.

2. Collegare il tubo di scarico allo scarico.

ATTENZIONE

• Installare ilsystemadi scarico correttamente in modo che il tubo non fuoriesca dallo scarico durante la fase di scarico.
• Accertarsi che il tubo di scarico, il tubo di carico ed il cavo di alimentazione non siano attorcigliati oiegati.

PASSAGGIO 9 Controllo finale

1. Rimuovere tutti gli imballaggi, i fogli e le parti non necessarie dall'interno della lavastoviglie.
2. Attivare l'interruttore differenziale.
3. Apriere il rubinetto di mandata dell'acqua per erogare acqua alla lavastoviglie.
4. Collegare il cavo di alimentazione alla presa ed accendere la lavastoviglie. Quindi selezionare ed eseguire il programma Veloc.
5. Controllare che l'accensione avvenga regolarmente e che non vi siano perdite durante il funzionamento della lavastoviglia. Verificare eventuali perdite d'acqua su entrambé le estremità della tubazione dell'acqua e del connettore del tubo di scarico.

Installazione

Zoccolino

É possible fissare lo zoccolino in base al modello o alla posizione di installmente.

Zoccolino

1. Inserire lo zoccolino sul fondo della lavastoviglie.

2. Aprire lo sportello della lavastoviglie e disegnare una linea sullo zoccolino laddove interferisce con lo sportello.

3. Seguire la linea e tagliare lo zoccolino using an seghetto.

1. Fissare lo zoccolino sul fondo della lavastoviglie. Verificare che lo zoccolino non interferisce con lo sportello della lavastoviglie.

Italiano30

Zoccolino pre-tagliato (tranne modello a libera installmente)

1. Inserire le staffe in dotazione sul fondo della lavastoviglie. Ruotarle in posizione.
2. Vedere l'immagine sulla sinistra per la corretta sequenza di fissaggio e posizionamento delle staffe.
3. Inserite lo zoccolino pre-tagliato prima nella staffa, quando serrare le viti per fissario. Vedere l'imagine sulla sinistra ed accertarsi che le staffe siano posizionate correttamente.

ATTENZIONE

Verificare che lo zoccolino non ostruisca l'apertura e chiusura dello sportello della lavastoviglie.

1. Spingere lo zoccolino con le staffe sul fondo della lavastoviglie come migliorato in figura.

Installazione

SmartThings (solo modelli che ne sono dotati)

Connessione Wi-Fi

Sul proprio smartphone, accedere a Impostazioni e collegarsi alla propria rete Wi-Fi domestica.

Scarica

Nel app market (Google Play Store, Apple App Store, Samsung Galaxy Apps), cercare la app Samsung SmartThings cercando il terme "SmartThings". Scaricare ed installare la app sul proprio dispositivo.

NOTA

• La app SmartThings è progettata per Android 8.0 o successivi, IOS 13.0 o successivi.
• Per ottenere migliori prestazioni, la app SmartThing è soggetta a modifiche alla preavviso, o ad un terminne dell'assistenza secondo le politiche del produttore.

Accesso

É necessario effettuare prima l'accesso a SmartThings con il proprio account Samsung. Per creare un nuovo account Samsung, seguire le istruzioni fornite nella app. Non è necessario usare una app separata per creare un account.

NOTA

Se si dispon di un account Samsung, usare le proprie credenziali per effettuire l'accesso. Un utente dotato di cellulare Samsung effettuerà automaticamente l'accesso.

Per registrar il proprio dispositivo in SmartThings

1. Accertarsi che lo smartphone sia collegato ad una rete wireless.
2. Eseguire la aplicazione SmartThings sul proprio smartphone. Cli utenti iPhone devono fornire le informazioni di accesso ad agli accesso alla app.
3. Alla compara di un messaggio "Trovato nuovo dispositivo", selezionare Aggiungi.
4. Qualora non venga visualizzato alcun messaggio, premere + e selezionare la propria lavastoviglie tra quale indicate nell'elenco delle lavastoviglie disponibili. Se la lavastoviglie non è riportata in elenco, selezionare Tipo dispositivo > Specifico modello di dispositivo, ed aggiungerla manualmente.
5. Seguire le istruzioni visualizzate sullo schermo per completare I processo di connessione della lavastoviglie. Tenere premuto Smart Control per più di 5 secondi fino alla comparsa sul display della sigla 'AP'. La lavastoviglie verrà registrata nella app.
6. Una volta completato il processo, la lavastoviglia comparirà nell'élenco dei dispositivi della app SmartThings.
7. Premere l'icona della lavastoviglie per accedere alla sua pagina.
8. Una volta stabilita la connessione di rete, l'icona Wi-Fi si illumina sulla lavastoviglie.

Italiano32

App Dishwasher

Controllo integrato: E possible monitorare e controllare la propria lavastoviglie sa a casa sua da remoto.

• Selezionare l'icona della lavastoviglie in SmartThings. Si aprirà la pagina della lavastoviglie.
• Verificare lo stato operativo o le notifiche relative alla propria lavastoviglie, e modificare, se necessario le opzione e le impostazioni.

NOTA

• Questo dispositivo è stato progettato esclusivamente per un uso domestico (Classe B), e può essere utilizzato in tutte le aree residenziali.
• Questo dispositivo può cause interferenze wireless, e né il produttore né l'installatore di quello dispositivo sono in grado di mettere in opera misure di sicurezza di alcun tipo.
  I metodi di crittografia consigliati sono WPA/TKIP e WPA2/AES. I protocoli Wi-Fi di nuovo sviluppo o non approvati non sono supportati.
• La sensibilità di ricezione di una rete wireless più essere influenzata delle condizioni wireless ambientali.
• Qualora il proprio provider di servizi Internet abbia registrato l'indirizzo MAC del PC o del modulo modem per un uso permanente, la lavastoviglie Samsung non sare in grado di connettersi ad Internet. In quello caso contatte il proprio provider Internet.
• Un firewall Internet può provocare l'interruzione della connessione Internet. In quello caso contattare il proprio provider Internet.
• Qualora l'interruzione della connessione Internet persistsistaanche da la messa in atto delle misure indicateldal proprioprovider Internet,contattareun rivenditore o un Centro di assistenza autorizzato Samsung.
• Per l'installation di router con cavo o wireless, consultare il manuale dell'utente del router utilizzato.
• La lavastoviglie Samsung supporta i protocolli Wi-Fi 2.4 GHz.
• La lavastoviglie Samsung supporta i protocolli IEEE802.11 b/g/n (2.4 GHz) e Soft-AP. (é consigliato IEEE802.11n)
• Un router con cavo/wireless non approvato potrebbe vendere impossibile la connessione alla lavastoviglie Samsung.
• La app SmartThings é disponible per dispositiivi Android con SO 8.0 o successivi e dispositiivi iOS 13 o successivi. La app è ottimizzata per smartphone Samsung (serie Galaxy S e Note).
• Alcune funzioni della app possono operare in modo diverso su dispositivi di terme parti.
• La app è soggetta a modifiche alla preavviso al fine di migliorarne le prestazioni.
• Inoltre, ulteriori aggiornamenti della app o della funzione della app potrebbero risultare inibiti per motivi d'uso o di sicurezza,anche se gli aggiornamenti sono supportati dal proprio SO.
• Il suo disposativo usa una frequenza non armonizzata ed è progettata per essere usata in tutti i paesi europei. La WLAN può essere utilizzata in tutte la UE senza restrizioni in interno, ma non può essere utilizzata in esterno in Francia.
• Épossible installmentamente la app SmartThings o usare il prodotto con il proprio smartphone esegundo la scansione del codice QR sull'etichetta applicata.

Installazione

• Con la presente, Samsung Electronics, dichiarare che questo dispositivo radio è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva 2014/53/UE. Il testo Completo della Dichiarazione di conformità UE è disponibile al segunte indirizzo internet: La Dichiarazione di conformità ufficiale è reperibile all'indirizzo http://www.samsung.com, accedendo alla ricerca Support > Search Product Support e digitando il nome del modello.
• Il consumo complessivo in standby è di 2,0 W con tutte le porte di rete in stato "on".
• I dati sono stati determinati secondo lo standard EN 50564 e la Normativa N. 1275/2008.

Wi-Fi
Gamma frequence Potenza trasmessa (Max)
2412 MHz - 2472 MHz 20 dBm

SmartThings

Categoria Check	kpoint Desrzione
Monitoraggio	Stato del lavaggio	È possibile verificare il programma in corso e le sue opzioni, ed il tempo di completamento residuo.
	Smart Control	Viene visualizzato lo stato Smart Control della lavastoviglia.
	Monitoraggio energetico	Usare esta opzione per monitorare lo stato del consumo energetico.
Controllo	Avvio/Pausa/Annulla	Selezionare un programma e le necessarie opzioni quando selezionare Avvio/Pausa/Annulla per avviare una operazione, per arrastarla temporaneamente o annularla.
	Preferiti	Per memorizzare cici di lavaggio ed opzioni usati frequentemente in Preferiti in modo da utilizzarli in seguito comodamente.
	Avvio ridardato	Impostare Avvio ridardato per avviare un ciclo di lavaggio all'orario impostato (fino a 24 ore).
Notifica	Programma completato	Notifica che il programma di lavaggio impostato è terminato.
	Detersivo	Notifica che la lavastoviglia ha un livello basso di sale o brillantante.

Italiano34

Dichiarazione Open Source

ll software incluo in quosto prodotto contiene software open source.

Il seguente URL http://opensource.samsung.com/opensource/SMART_TP1_0/seq/0 porta alla pagina di download delle informazioni sulla licenza open source relativa a quello prodotto.

Prima di iniziare

Seguire queste istruzioni attendamente per effettare una appropriata installmenta della lavastoviglie e prevenire eventuali incidenti durante il lavaggio delle stoviglie.

Panorama della lavastoviglie

01 Ugello primario

04 Dispenser

02 Serbatoio sale

05 Pannello di controllo

03 Ugello inferiore

06 Sportello

Cestello superiore Cestello inferiore Griglia posate

(solo modelli relativi)

Cestello posate (solo modelli relativi)

Italiano36

ATTENZIONE

Non lavare stoviglie coperte di cenere, sabbia, cera, grasso lubrificante o vernice. Tali materiali sono danneggiare la lavastoviglie. La cenere non si scioglie e verrà sparsa all'interno di tutte la lavastoviglie.
- Rimuovere dai piatti i residui di cibo quali ossa, semi di frutta e altri come stuzzicadenti, tovaglioli di carta, ecc. I residui di cibo possono provocare rumorosità, malfunzionamento della lavastoviglie e danneggiare i piatti e la lavastoviglie stessa.

Stoviglie non idonee ad essere lavate nella lavastoviglie

AVVERTENZA

Lavare solo stoviglie quali bicchieri, porcellana e posate dichiarati dal produttore come lavabili in lavastoviglie. Non lavare alluminio (es. filtri anti grasso). Questa lavastoviglie può danneggiare l'alluminio o, in casi estremi, provocare una grave reazione chimica.

Non lavare i seguenti articoli:

• Oggetti in rame, ottone, stagno, avorio e alluminio o con adesivi
• Plastiche non resistenti al calorie
• Oggetti fatti a mano, antiquariato, vasi preziosi e bicchieri decorativi
• Oggetti in porcellana o ceramicà smaltata
  Vasellame, stoviglie in legno od oggetti con parti in legno
• Bicchieri delicati o in cristallo piombato. Dopo frequenti lavaggi i bicchieri possono apparire opacizzati.

NOTA

Le stoviglie in argento entrate in contatto con cibi contenti zolfo possono scolorire. Tra questi rosso d'uovo, cipolle, maionese, senape, pesce, pesce in salamoia e marinato.

Prima di iniziare

Uso base dei cestelli

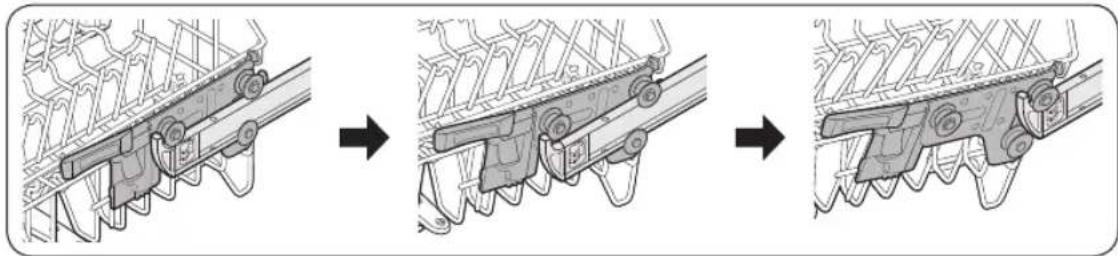

Regolazione dell'altezza

E possibile regolare l'altezza del cestello superiore in modo che il cestello inferiore possa accogliere stoviglie di altezza maggiore. In base alla posizione impostata del cestello superiore, il cestello inferiorecouldo accogliere stoviglie con un diametro massimo di 30 cm,mente il cestello superiore fino a un diametro di 18 cm (con la griglia per le posate) o 25 cm (senza griglia per le posate).

ATTENZIONE

• Si consiglia di regolare l'altezza del cestello superiore prima di caricare i piatti in lavastoviglie. La regolazione del cestello dopo il carico dei piatti potrebbe danneggiare i piatti.
• Durante la regolazione afferrare entrambé le maniglie, in caso contrario lo sportello della lavastoviglie non si chiudera correttamente.

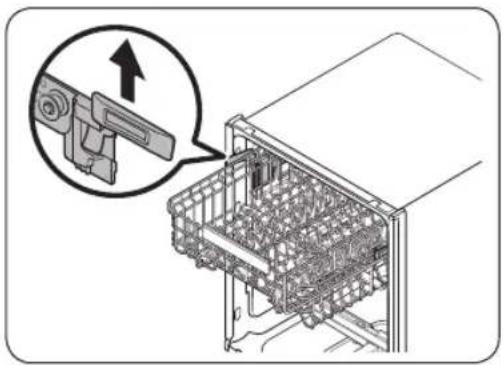

• Per sollevare il cestello superiore, tirarlo verso l'alto. La leva di regolazione scatterà portando il cestello nella posizione desiderata.
• Per abbassare il cestello superiore, afferrare entrambe le leve poste sulla sinistra e destra del cestello superiore e premere verso il basso entrambi i lati del cestello.

Rimozione del cestello superiore

ATTENZIONE

Non azionare la lavastoviglie alla il cestello superiore in posizione. In caso contrario, potrebbero avvertirs rumori e la lavastoviglie potrebbe non funzionare correttamente.
- Dal momento che il cestello superiore è removibile, inserirlo correttamente in modo da garantire il regolare funzionamento della lavastoviglie.

Tirare il cestello superiore verso avanti fino alla completa estensione, quindi solleverlo leggermente per rimuoverlo. Vedere le immagini seguenti.

Italiano38

Caricamento dei piatti

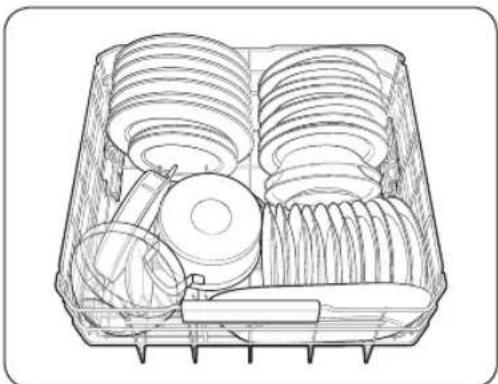

Cestello inferiore

Si consiglia di posizionare le stoviglie grandi che sono più difficili da pulire (pentole, padelle, coperchi, piatti da portata e insalatiere) nel cestello inferiore.

E preferibile posizionale i piatti da portata e i coperchi sul lato del cestello per evitare il blocco del braccio superiore. Pentole, recipienti da portata ecc. devono essere sempre positonati a testa in giu. Le pentole profonde devono essere inclinate in modo da permettere il deflusso dell'acqua.

Il cestello inferiore è dotato di snodi per poterlo ripiegareosi da caricare lavoramente pentole e padelle!.
grandi.

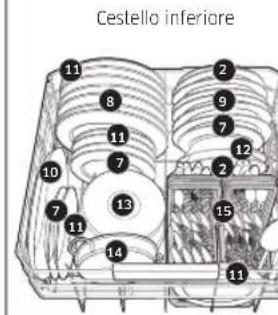

Modelli DW60B8/DW60B75 Modelli DW60B73***

NOTA

Stoviglie lunghe, posateria da portata, posate per insalata e granidi coltelli devono essere posizionati sul ripiano in modo da non ostruire la rotazione del braccio di irrigazione.

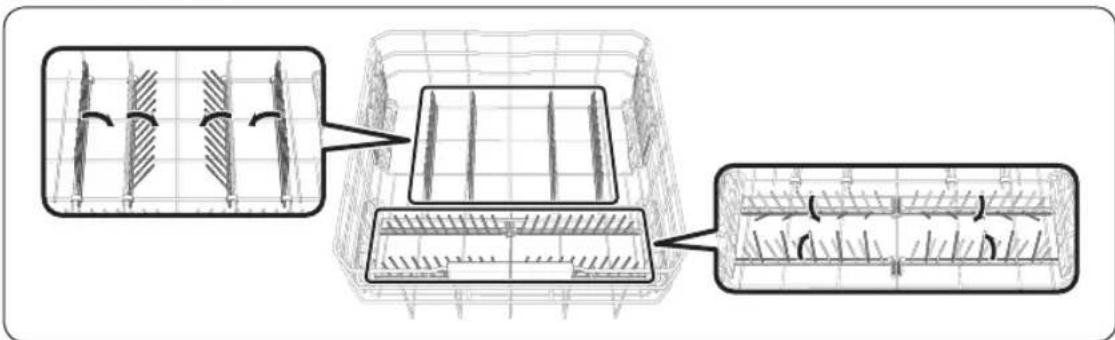

Uso delle rastrelliere pieghevoli

Per un migliorie impilamento di pentole e padelle, le rastrelliere sono essere ripiegate come molto nella figura a destra.

Prima di iniziare

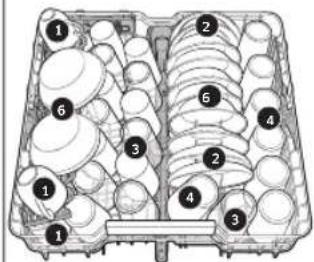

Cestello superiore

Il cestello superiore è progettato per trattenero oggetti più delicati e leggeri, quali bicchieri, tazze e tazze, così come piatti, piccole scodelle e padelle piane (se nonccessivamente sporche). Inserire i piatti e le stoviglia in modo che non possano spostarsi per effetto del getto d'acqua. Inserire sempre bicchieri, tazze e scodelle a testa in giù.

Modelli DW60B8/DW60B75 Modelli DW60B73*

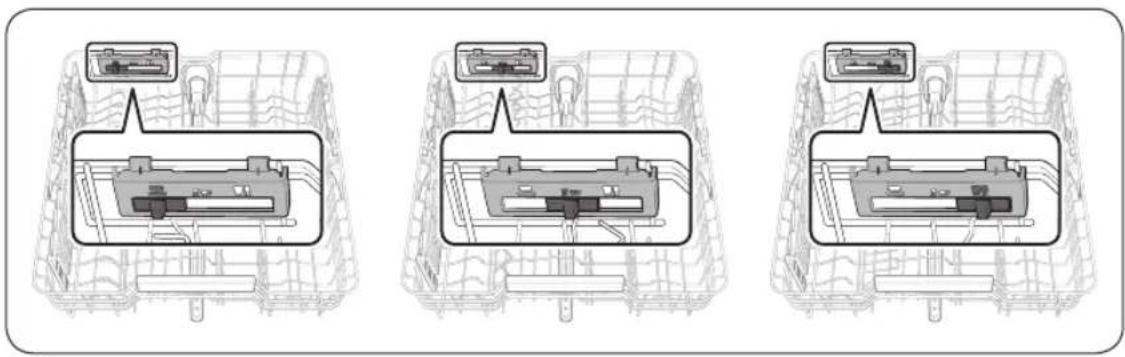

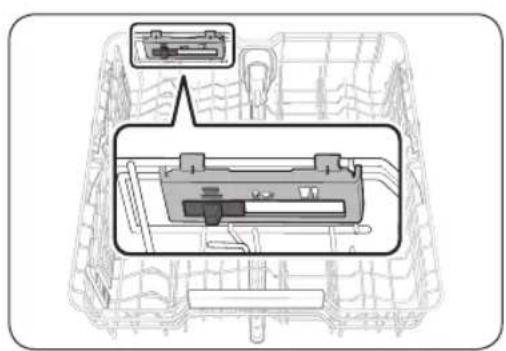

Scanalature guide

E possibile inseire i piatti nella rastrelliera centrale in vari modi modificando la posizione delle scanalature guida. Spostando il tasto della guida verso destra, è possibile caricare bicchieri da vino standard. Spostando il tasto della guida verso il centro, è possibile caricare bicchieri da vino più corti o bicchieri da liquore. Spostando il tasto della guida verso sinistra, è possibile caricare ciotole e piatti.

Cestello superiore
Italiano40

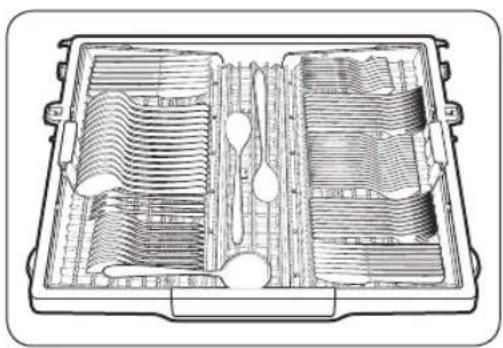

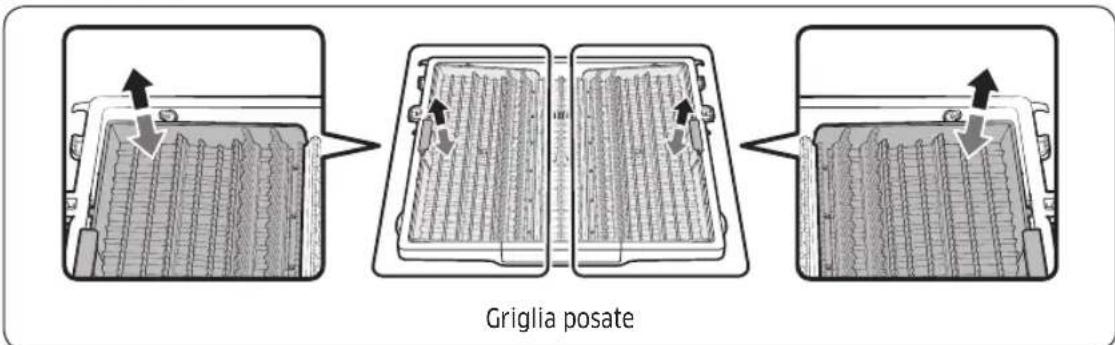

Griglia posate (modelli DW60B8/DW60B75**)

La griglia per posate è idonea ad accogliere posate e utensili di cucina piatti. Usare la griglia per le posate per organizzato le posate o gli utensili piatti.

NOTA

É possibile rimuovere la griglia per le posate qualora sia necessario disporre di maggiore spazio nel cestello superiore.

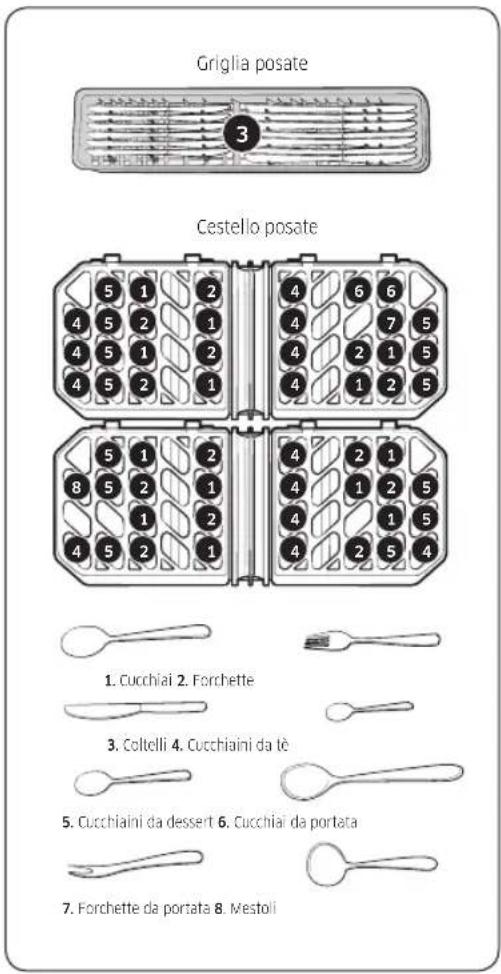

Vassoio griglia posate (solo per DW60B89 / DW60B85*)

É possible fácilmente spostare il cestello delle posate nella griglia. I vassoi possono essere spostati in alto ed in basso.

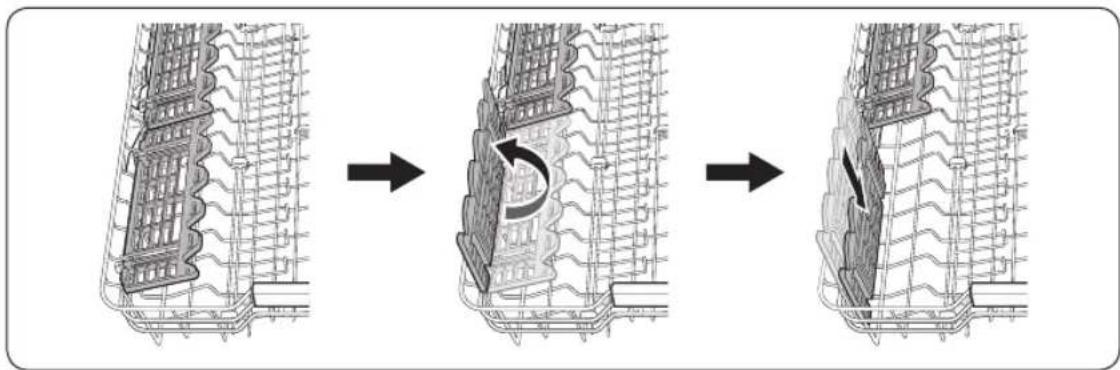

Uso del supporto per bicchieri

Il supporto per bicchieri è stato progettato per i bicchieri da vino. Inserire i bicchieri a stelo nei supporti previsti. Se il supporto non viene utilizzato, è possible ripiegarlo.

Prima di iniziare

Comparto detersivo

Versare la giusta quantità di detersivo per il programma di lavaggio selezionato in modo da ottenere prestazioni ottimali.

AVVERTENZA

Non inseire detersivo per la lavastoviglie nella bosca. Non inalare i fumi del detersivo per lavastoviglie. Il detersivo per lavastoviglie contiene sostane chimiche irritanti e caustiche che possono promiettere la capacité respiratoria dell'uomo. In caso di ingestione di detersivo per lavastoviglie o di inalazione dei fumi, rivolgersi immediatamente a un medico per ricevere assistenza.
- Tenere il detersivo per la lavastoviglie fuori alla portata dei bambini.

ATTENZIONE

Usare solo detersivo per lavastoviglie. Il normale detersivo produce una quantità di schiuma eccessiva che potrebbe ridurre l'efficacia della lavastoviglie o provocarne il malfunzionamento.

Riempimento del dispenser del detersivo

1. Aprire il dispenser del detersivo premendo il tasto di sgancio del coperchio.

NOTA

Il coperchio è sempre aperto al termine di un programma di lavaggio.

1. Aggiungere nell'apposto scomparto la quantità di detersivo consigliata.

NOTA

Non esiste un taste specifico per l'uso di detersivo in pastiglie.

Italiano42

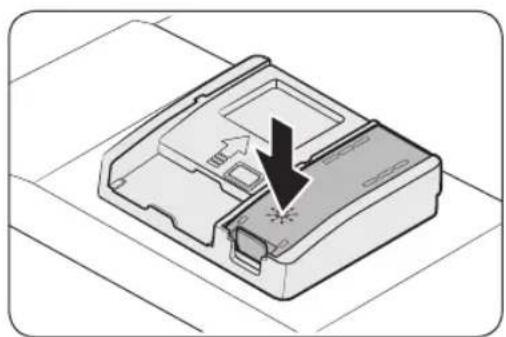

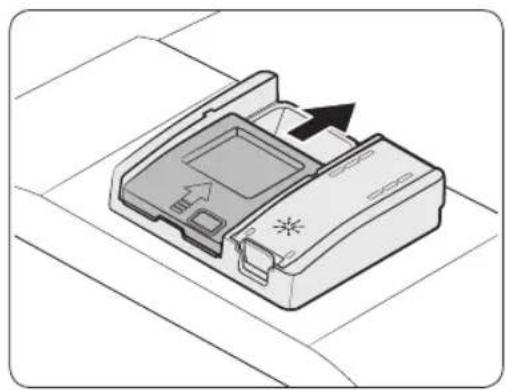

1. Chiudere il coperchio facendolo scorrere.
2. Se i piatti e stoviglie sono molto sporchi, versare una piccola quantità di detersivo nelle sportelloosi da averere miglioriorisultriati di lavaggio

NOTA

Il detersivo aggintivo verrà attivato durante la fase del prelimavaggio.

Il coperchio si aprirà automaticamente per erogare il detersivo durante il ciclo di lavaggio.

Prima di iniziare

Serbatoio brillantante

Il brillante migliorare le prestazioni di asciugatura della lavastoviglie. Quando la spia Rinse Refil (Aggiungi brillante) si accende sul pannello di controllo, riempire il serbatoio del brillante. Usare solo brillante liquido.

L'uso di un brillante in polvere provocherà l'ostruzione del serbatoio e il malfunzionamento della lavastoviglie.

ATTENZIONE

Non versare alcun alto tipo di detersivo nel comparto del brillantante.
Non riempireecessivamente il compato del brillante. Durante un ciclo di lavaggio, il brillante inccesso potrebbe fuoriscire dal suo serbatoio.

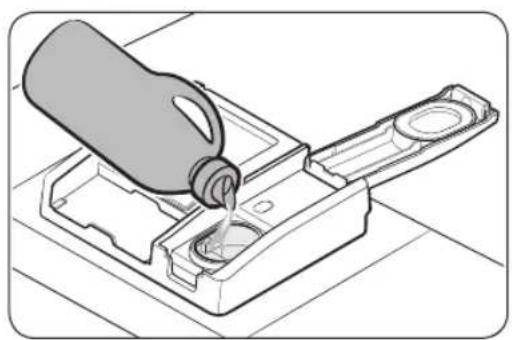

1. Aprire il tappo del serbatoio del brillantante

1. Riempire il serbatoio con brillantante idoneo.

ATTENZIONE

Non riempire il serbatoio altri il livello massimo indicate. Il brillantante in effesso potrebbe fuoriuscire durante il lavaggio.

1. Chiudere il tappo del serbatoio del brillantante.

Italiano44

Serbatoio sale

ATTENZIONE

• Usare solo sale per lavastoviglie. Non utilizzare altri tipi di sale o solvente. In caso contrario, il serbatoio del sale e l'addolcitore dell'acqua potrebbero subire danni.
  Per prevenire una corsoione dovuta ad una quantita eccessiva di sale o di acqua salata, riempire il serbatoio del sale prima dell'inizio del ciclo di lavaggio.

Riempimento del serbatoio del sale

1. Apire lo sportello.
2. Ruotare il tappo in senso antiorario per aprirlo.

NOTA

Aprendo il coperchio dell'addolcitore, è possibile che fuoriesca dal suo interno acqua pulita per circa un minuto. Aggiungere sale per interrompere la fuoriuscita di acqua.

1. Riempire il serbatoio del sale con acqua (operazione necessaria solo al primo utilizzato della lavastoviglie).
2. Inserire il sale per lavastoviglie

ATTENZIONE

• La capacité massima del serbatoio è di circa 1 kg. Non insere una quantità eccessiva.

• Eccedendo la quantità di sale prevista, le prestazioni della lavastoviglia potrebbero risultare influenzate.

• Ruotare il tappo in senso orario per chiuderlo.

NOTA

Per rimuovere il sale o l'acqua salata in effesso alla lavastoviglie, esguire un programma di lavaggio Veloc.
In base alla dimensione dei gran di sale, il completo scioglamento del sale e lo spegnimento della spi (spotrebbe richiedere del tempo.

Spia del sale

La spia (S) accende quando nel serbatoio non è rimasta una quantità sufficiente di sale per i cicli di lavaggio successivi.

Prima di iniziare

Impostazioni

É possible modificare le impostazioni in base alle proprie preferenze. Per cancellare l'impostazione premere il tasting Opzioni. In quello modo é possible scorrere i menu secondari visualizzati mediante i tasti Sinistra/Destre.

Avvio ritardato

• Individuare l'opzione Avvio ritardato mediante il tasto Sinistra/Destra e selezionaria usando il tasto AVVIO.
• Premere i tasti Sinistra/Destra per cancellare l'orario con incrementi di 1 ora.
• Premere il tasto AVVIO e chiudere lo sportello.

Dose per risciacquo

• Individuare l'opzione Dose per risciacquo.
• Selezionare Dose per risciacquo da Extra basso a Extra alto (predefinito: Medio)

Programma Al

Usare a proprio piacere il programma utilizzato più di frequente. É possible impostare I lavastoviglie in modo da ricordare i programmi e le impostazioni frequentemente utilizzati e visualizzarli in ordine di frequenza d'uso.
Nella modalità Impostazioni, premere i tasti Sinistra/Destre per selezionare l'opzione Programma AI.
- Selezionare On o Off e premere il tasto AVVIO per conclusere l'impostazione.

• Il valore predefinito è On.

• Impostare questa funzione a Off per usare questa funzione.

• Quando si disattiva la funzione, tutti i valori impostati vengono ripristinati.

Italiano46

Durezza dell'acqua

• Individuare l'opzione Durezza dell'acqua.
• Selezionale un livello di durezza dell'acqua da Livello 0 a Livello 5 (predefinito: Livello 4)

NOTA

Se il livello di durezza dell'acqua nella propria zona è 0 non è necessario usare sale per lavastoviglie. Tuttavia, impostare la durezza dell'acqua al livello 0.

Livelli di durezza dell'acqua

Livello	Durezza dell'acqua				Rigenerazione programma di lavaggio/addolcitore (programma ECO)	Aggiunta di sale
	°dH °TH	mmol/L Intervallo
0 <6 <10 <1,0 Nessun riciclio No No
1 6-14	10-25 1-2,5	1/8 Si		Si
2	14-23	25-40	2,5-4,0	1/5	Si	Si
3	23-31	40-55	4,0-5,5	1/3	Si	Si
4	31-40	55-70	5,5-7,0	1/2	Si	Si
5	>40	>70	>7,0	1/1	Si	Si

Al fine di ottenere risultati ottimali si consiglia di usare acqua dolce. La durezza dell'acqua è dovuta a impurità che influenzano le prestazioni di lavaggio. Se la durezza dell'acqua è maggiore di 1,0 mmol/L (6 °d - secondo la Scala tedesa) sare necessario usee un addolcitore.

• Per addolcire l'acqua è necessario insere del sale per lavastoviglie e regolare il livello dell'addolcitore in base alle condizioni dell'acqua della propria zona. Per maggiori informazioni sulla durezza dell'acqua nella propria zona contattare l'ente locale preposto.
• Se il livello di durezza dell'acqua è irregolare, impostare la lavastoviglie al livello massimo. Ad esempio, se la durezza dell'acqua varia tra 6,7 mmol/L e 9,0 mmol/L, impostare la lavastoviglie sul valore 9,0 mmol/L.
• L'impostazione predefinita del livello di durezza dell'acqua della lavastoviglie è 4 (5,5-7,0 mmol/L). Se esta impostazione corrisponde alla durezza dell'acqua della propria zona, non è necessario variarla.
• La rigenerazione verrà effettuata nella fase di asciugatura con un quantità aggintiva di 2,3-2,7 L di acqua usata 22-27 minuti presi dal programma. L'energia impiegata può variarie, tuttavia la variazione non è significativa.

Prima di iniziare

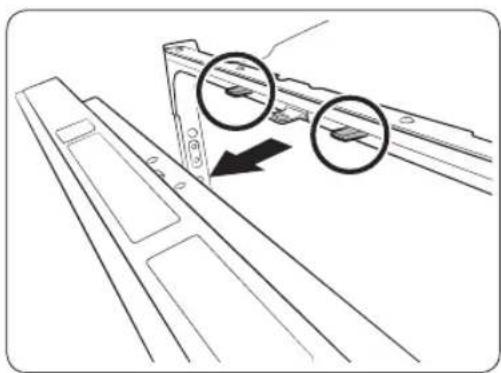

Auto rilascio asciugatura

Per migliorare le prestazioni di asciugatura, lo sportello si sare automaticamente durante il processo di asciugatura. Al termine del programma di lavaggio sul display verrà visualizzato '0'.

Individuare l'opzione Auto rilascio asciugatura. Quindi e possibile selezionare Auto rilascio asciugatura a On o la funzione Off.

NOTA

• Una volta che lo sportello si prene in modalità Auto rilascio asciugatura, non può essere richiuso manualmente per i successivi 2 minuti.
• La disattivazione della modalità Auto rilascio asciugatura può influenzare i risultati della asciugatura. Abilitare Auto rilascio asciugatura per averere migliori risultati.

Sicurezza bambini

Per impedire che i bambini possano giocare con la lavastoviglie, il tasto Sicurezza bambini blocca tutti i tasti ad eccezione del tasto Accensione.

• Individuare la funzione Sicurezza bambini.
  Quindi é possibile impostare la funzione Sicurezza bambini a On o Off.
• La funzione Sicurezza bambini rimane attiva dopo il riavvio della lavastoviglie. Per annullare la funzione Sicurezza bambini è necessario prima spegnerla.

Audio

Individuare la funzione Audio. Quindi è possibile selezionare On o Off la funzione Audio.

Wi-Fi

Individuare la funzione Wi-Fi. Quindi è possibile selezionare Wi-Fi o On la funzione Off.

Ripristino impostazioni

Tutte le opzioni modificate possono essere inizializzate usando l'opzione Ripristino impostazioni.

• Individuare la funzione Ripristino impostazioni. Quindi è possibile impostare il ripristino di tutte le opzioni.

Italiano48

Impostazioni (tranne modelli DW60BB89*)

E possibl modificare Audio, Luminosita. Dose per risciacquo, Addolcitore e Apertura automatica in base alle proprie preferenze. Per cambiarle le impostazioni, premere i tasti Igiene max e Avvio ritardato simultaneamente per 3 secondi.

Premere Igiene max per scorrere i menu quindi premere Avvio ritardato per confermare le modifiche.

Audio

U1/U0

Luminosita*

b0-b5

Dose per risciacquo

F0-F6

Addolcitore

L0-L5

Auto rilascio asciugatura

A1/A0

• solo alcuni modelli

Al termine dell'impostazione, premere il tasto Accensione o Igiene max ed il tasto Avvio ritardato.

Audio

Premere Igiene max fino a visualizzare 'U1' o 'U0'. Per escludere gli avvisi acustici, selezionare 'U0', e premere Avvio ritardato Per ripristinare gli avvisi acustici, selezionare 'U1', e premere Avvio ritardato.

Luminosità (solo modelli relativi)

Premere Igiene max fino a visualizzare 'b0 - b5'. Maggiore il numero, più luminoso sare il display.

Selezionare un numero e premere Avvio ritardato.

Dose per risciacquo

Premere Igiene max sino a visualizzare 'F0 - F6'. Selezionare un livello di brillantante da 0 a 6 (predefinito: F4), e premere Avvio ritardato.

Prima di iniziare

Addolcitore (solo modelli relativi)

Premere Igiene max fino a visualizzare 'L0 - L5'. Selezionare un livello di durezza dell'acqua da 0 a 5 (predefinito: L4), e premere Avvio ridardato.

NOTA

Se il livello di durezza dell'acqua nella propria zona è O non è necessario usare sale per lavastoviglie. Tuttavia, impostare la durezza dell'acqua al livello O.

Livelli di durezza dell'acqua

Livello	Durezza dell'accua				Rigenerazione programma di lavaggio/addolcitore (programma ECO)	Aggiunta di sale
	°dH °TH	mmol/L Intervallo
0 <6 <10 <1,0 Nessun riciclio No No
1 6-14	10-25 1-2,5	1/8		Si	Si
2	14-23	25-40	2,5-4,0	1/5	Si	Si
3	23-31	40-55	4,0-5,5	1/3	Si	Si
4	31-40	55-70	5,5-7,0	1/2	Si	Si
5	>40	>70	>7,0	1/1	Si	Si

Al fine di ottenere risultati ottimali si consiglia di usare acqua dolce. La durezza dell'acqua è dovuta a impurità che influenzano le prestazioni di lavaggio. Se la durezza dell'acqua è maggiore di 1,0 mmol/L (6°d - secondo la Scala tedesa) sare è necessario usare un addolcitore.

• Per addolcire l'acqua è necessario insere del sale per lavastoviglie e regolare il livello dell'addolcitore in base alle condizioni dell'acqua della propria zona. Per maggiori informazioni sulla durezza dell'acqua nella propria zona contattare l'ente locale preposto.
• Se il livello di durezza dell'acqua è irregolare, impostare la lavastoviglie al livello massimo. Ad esempio, se la durezza dell'acqua varia tra 6,7 mmol/L e 9,0 mmol/L, impostare la lavastoviglie sul valore 9,0 mmol/L.
  L'impostazione predefinita del livello di durezza dell'acqua della lavastovigliee e 4 (5,5-7,0 mmol/L). Se esta impostazione corrisponde alla durezza dell'acqua della propria zona, non è necessario variarla.
• La rigenerazione verrà effettuata nella fase di ascugatura con un quantità aggintiva di 2,3-2,7 L di acqua usata 22-27 minuti presi dal programma. Il consumo elettrico potrebbe aumento, ma la differenza è ins significante.

Italiano50

Auto rilascio asciugatura

Per migliorare le prestazioni di asciugatura, lo sportello si après automaticamente durante il processo di asciugatura. Al termine del programma di lavaggio sul display verrà visualizzato '0'.

Premere Igiene max sono alla comparsa di 'A1' o 'A0' per accedere alla modalità Auto rilascio asciugatura. Quindi premere Avvio ridatado per attivare (A1) o disattivare (A0) la funzione Auto rilascio asciugatura.

NOTA

• Una volta che lo sportello si aprire in modalità Auto rilascio asciugatura, non vuo essere richiuso manualmente per i successivi 2 minuti.
• La disattivazione della modalità Auto rilascio asciugatura può influenzare i risultati della asciugatura. Abilitare Auto rilascio asciugatura per averere migliori risultati.

Per annullare le modifiche

Per annullare una delle impostazioni durante un ciclo di lavaggio, premere il tasto Accensione per spegnere la lavastoviglie. Quindi riprovare.

Operazioni

Pannello di controllo (per modelli DW60BB89*)

01 Accensione	Premere per accendere e spegnere la lavastoviglie.
02 Sinistra/Destra	Mediente quello tasto è possibile cercare i programmi o le funzioni.
03 Display	È possibile controllare le informazioni. • Programma ed opzioni • Tempo residuo, Avvio ritardato, controllo messaggi
04 AVVIO	Premere AVVIO per attivare la lavastoviglie. Verificare che lo sportello sia ben chiuso. Cancel & Drain (Annulla e Scarica): Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasting AVVIO per 3 secondi.
05 Metà carico	Premere per lavare le stoviglie usando solo il cestello inferiore. Non è disponibile nei programmi Manutenzione, Pelli sensibili e Prelavaggio.
06 Velocità extra	Selezionare QUESTia opzione per ridurre il tempo del programma. Tale opzione è disponibile solo nei programmi Auto, ECO, Intensivo, Extra silenzioso, Pentole e padelle e Delicato.
07 Igiene max	Premere per augmentare la temperature dell'acqua fino a 75 °C nel risciacquo finale per una sanificazione ad alta temperatura. Questa opzione non è disponibile in Delicato, Veloce, Manutenzione, Plastica, Pelli sensibili e Prelavaggio.
08 Opzioni	È possibile impostare le opzioni usando quello tasting. • Avvio ritardato, Dose per risciacquo, Durezza dell'acqua, Miei programmi, Auto rilascio asciugatura, Sicurezza bambini, Programma Al, Audio, Lingua, Wi-Fi e Ripristino impostazioni.
09 Smart Control	È possibile controllare il funzionamento dell'apparecchio da remoto usando Smart Control.

Italiano52

Pannello di controllo (tranne modelli DW60BB89*)

01 Accensione	Premere per accendere e spegnere la lavastoviglie.
02 Programma	Premere per selezionare il programma di lavaggio desiderato. Per maggiori informazioni vedere la sezione "Panorama programmi" a paglia 54.
03 Metà carico	Premere per lavare le stoviglie usando solo il cestello inferiore. Non è disponibile nei programmi Manutenzione, Pelli sensibili e Prelavaggio.
04 Velocità extra	Selezionare questa opzione per ridurre il tempo del programma. Tale opzione è disponibile solo nei programmi AUTO, ECO, Intensivo, Extra silenzioso, Pentole e padelle e Delicato.
05 Igiene max	Premere per augmentare la temperature dell'acqua fino a 75 °C nel risciacquo finale per una sanificazione ad alta temperatura. Questa opzione non è disponibile in Delicato, Veloce, Manutenzione, Plastica, Pelli sensibili e Prelavaggio.
06 Smart Control	È possibile controlling il funzionamento dell'apparecchio da remoto usando Smart Control.
07 Avvio ridardato	È possibile ridardare l'orario di inizio di una programma fino a 24 ore. Per maggiori informazioni vedere la sezione "Avvio ridardato" a paglia 46.
08 AVVIO (Cancel & Drain (Annulla e Scarica))	Premere AVVIO per attivare la lavastoviglie. Verificare che lo sportello sia ben chiuso. Cancel & Drain (Annulla e Scarica): Per annullare un programma in corso e scaricare la lavastoviglie, tenere premuto il tasto AVVIO per 3 secondi.

Operazioni

Spie

Spia Aggiungi brillantante Si accende se è de se nella lavastoviglie è terminato il brillantante.
Spia Aggiungi sale Si accende se è stato attivato Aggiungi sale.
Spia Modalità Al Energy	· Modalità Al Energy si accende se nella app SmartThings è abilitata. · Con Modalità Al Energy abilitata la spia si accende se viene selezionato un programma compatibile con la modalità Modalità Al Energy. · Non tutti i programmi sono disponibili in questa modalità. La spia si spegne se viene selezionato un programma non compatibile con la modalità Modalità Al Energy. · La modalità Modalità Al Energy aiuta a ridurre i consumi elettrici. Tuttavia impiega magiore tempo nel completamento dei programmi. · Modalità Al Energy verrà introdotta in seguito in diversi periodi in agli paese a partire da gennaio 2023.
Spia Wi-Fi Si accende se è stata attivato Wi-Fi.

Panorama programmi

• AUTO 55°-62°	• ECO 49°	• 65°	• 50°	• 63°	• 60°	• 60°	• ↓
01020304050607						0809

• La temperatura sotto i tasti indica la massima temperatura raggiunta durante il programma. La temperatura massima raggiunta durante un programma di lavaggio può variarie il base la modello.

01 AUTO	Questo programma rileva il livello di sporco ed avvia automaticamente ilprogramma più idoneo al livello di sporco di tutte le stoviglie inserite nellalavastoviglie.
02 ECO*	Questo programma riduce il consumo di elettricità ed acqua in base ad un livello normale di sporco della stoviglie.
03 Intensivo Selezionare cheisto programma per stoviglie molto sporche.
04 Delicato	UsareQuesto programma per piatti molto sporchi od oggetti fragili come i bicchieri. L'opzione Igiene max non è disponibile inQuesto programma.
05 Veloce Stoviglie di usoquotidiano con sporco normale, ciclo di lavaggio breve.

Italiano54

06 Prelavaggio	Risciacquo con acqua fredda per la rimozione dello sporco prima dell'esecuzione di un altre programma.
07 Extra silenzioso	Selezionare quello programma per un lavaggio più silenzioso e delicato. Questo programma lava un po' più lentamente ma produce una rumorosità inferiore di 2 decibel rispetto al programma ECO.
08 Manutenzione	Selezionare quello programma per pulire l'interno della lavastoviglia. Verificare che la lavastoviglia sia vuota.
09 Scarica programmab(solo modelli relativi)	Basandosi sul programma Plastica, è possibile scaricare i seguenti programmi aggiuntivi:Programmi Plastica, Pelli sensibili e Pentole e padelle

• I valori del programma ECO stati ottenuti seguendo il test standard EN60436:2020. I valori forniti per gli altri programmi sono solo indicativi.

Scarica programma (solo modelli relativi)

É possible scaricare ed'utilizzare programmi diversi da quelli standard forniti mediante il proprio smartphone. Alcuni modelli hanno gia in dotazione i programmi. Pertanto non è necessario alcun ulteriore download.

1. Premere il tasto Accensione.
2. Selezionare Scarica programma

3. Selezionare il programma scaricabile da usare con la app del proprio smartphone. Sono disponibili i programmi Pentole e padelle, Plastica, e Pelli sensibili.

4. Effettuant o il download di ulteriori programmi, è possibile conservare quelli già presenti.

5. Premere il tasto AVVIO e chiudere lo sportello della lavastoviglie.

Pentole e padelle	Ideale per il lavaggio di pentole e padelle. Questo programma utilizza acqua più calda ed una maggiore pressione rispetto al programma standard per la specifica pulizia di pentole e padelle.
Plastica	Questo programma viene usato per il lavaggio di piatti di plastica. Lava le stovigliè di plastica ad una temperature più sicura (60 °C) con una migliorare asciugatura.
Pelli sensibili	Idoneo per il risciacquo/asciugatura delle stovigliè a 75 °C. Questo programma non è studiato per l'uso del detersivo o del risciacquo. Nonutilizzare tali programmi.

Operazioni

Passaggi simplici per avviare la lavastoviglie

1. Aprire lo sportello e caricare la lavastoviglie. Assicurarsi di rimuovere eventuali residui di cibo dai piatti.
2. Aggiungere il detersivo nell'apposita vaschetta. Per ottenere migliori risultati,aggiungere il brillantante.
3. Premere Accensione, quindi selezionare un programma con le necessarie opzioni (Meta carico, Velocità extra, Igiene max, e Avvio ritardato). Alcune opzioni possono non essere disponibili in base al programma desiderato.
4. Premere il tasto AVVIO e chiudere lo sportello. La lavastoviglie inizia il programma di lavaggio dopo aver effettuato un breve scarico.

NOTA

• Per cancellare programma una volta avviato, tenere premuto il tasto AVVIO per 3 secondi per annullare il programma in corso. Selezionare quindi un nuovo programma
• Il programma predefinito è ECO.
• Per riprendere il programma in corso, una volta aperto lo sportello per arrestare la lavastoviglie durante lo svolgimento di un programma, chiudere semplicamente lo sportello.

Italiano56

Manutenzione

Pulizia

Mantenere la lavastoviglie pulita migliorara le prestazioni, evita inutili riparazioni e ne prolunga la durata.

Esterno

Pulire eventuali fuoriuscite sul corpo esterno della lavastoviglie. Usare un panno morbido e umido per pulire eventuale polvere e fuoriuscite sul pannello di controlo.

ATTENZIONE

Non usare benzina, cera, diluenti, candeggina, alcol o altre sostanze chimiche. Tali sostanze chimiche possono scolorire le superfici della lavastoviglie e provocare macchie.
- La lavastoviglie al suo interno è dotata di componenti elettriche. Non versare acqua direttamente sulla lavastoviglie. Proteggere le componenti elettriche dall'acqua.
- Qualora la propria lavastoviglie sa dotata di un pannello dello sportello in acciaio, usare un prodotto per acciaio ed un panno morbido.

Interno

Pulire l'interno della lavastoviglie regolarmente al fine di rimuovere eventuali residui di cibo. Pulire l'interno della lavastoviglie e la parete interna dello sportello con un panno per piatti umido.

ATTENZIONE

Non rimuovere la guarnizione anteriore (la lunga guarnizione di gomma montata intorno all'apertura della lavastoviglie). La guarnizione mantiene l'interno della lavastoviglie sigillato.
- Usare un panno umido per rimuovere eventuale sporco o grasso depositato all'interno della lavastoviglie. In alternatively, applicare del detersivo ed eseguire un programma a vuoto usando la massima temperatura di risciacquo.

Ugelli

Al fine di prevenire l'otturazione degli ugelli o qualora siano già ostruiti, rimuovere e pulire tutti gli ugelli. Prestare attenzione nel rimuovere gli ugelli in quanto è facile romperli.

Ugello primario

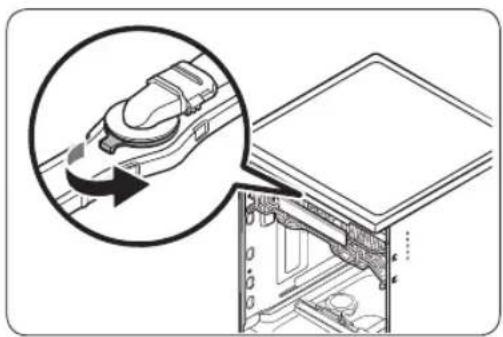

1. Aprire lo sportello ed estrarre il cestello superiore. In alto è visible l'ugello primario.
2. Ruotarlo in senso antiorario rimuovere il tappo dell'ugello, quindi rimuovere l'ugello.
3. Liberare lostruzione e pulire l'ugello.
4. Rimontare I'ugello e avvitare il tappo in senso orario.
5. Ruotare I'ugello a mano per assicurarsi che sia correttamente montato.

Manutenzione

Ugello superiore

Ugello inferiore

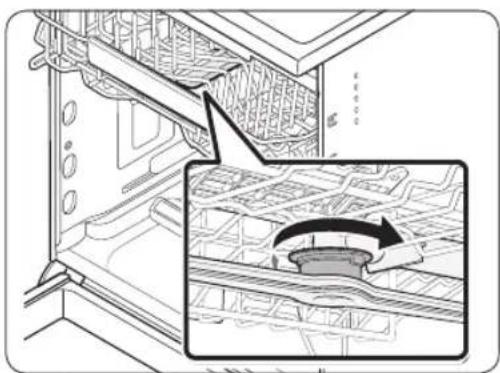

1. Apire lo sportello ed estrarre il cestello superiore per scopire l'ugello superiore.
2. Per rimuovere l'uglio è necessario prima svitare e rimuovere il dato.
3. Liberare lostruzione e pulire l'ugello.
4. Rimontare l'uglio e avvitare il dato a mano.

5. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

6. Apire lo sportello ed estrarre il cestello inferiore. Sul fondo è visible l'ugello inferiore.

7. Liberare l'ostruzione e pulire l'ugello.
8. Reinsere I'ugello.
9. Ruotare l'ugello a mano per assicurarsi che sia correttamente montato.

Pulizia interna

Si consiglia di effettuire una pulizia interna mensilmente. è possibile usare il programma Manutenzione o il programma Intensivo alla serire alcuna stoviglia.

Se l'acqua in entrata è dura, è possible prevenir l'accumulo di calcare all'interno della lavastoviglie. aggungendo dell'acido citrico al detersivo durante l'uso della lavastoviglie.

Italiano58

Filtro

Consigliamo di effettuare la pulizia del filtro una volta al mese.

1. Aprire lo sportello e rimuovere prima il cestello inferiore.

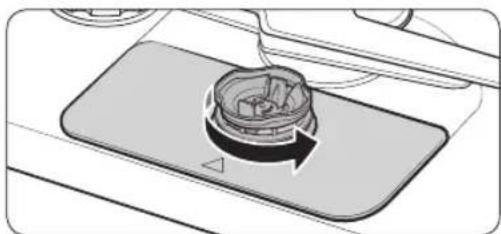

2. Ruotare il manico del filtro in senso anti orario per sbloccare il filtrato a maglie larghe.

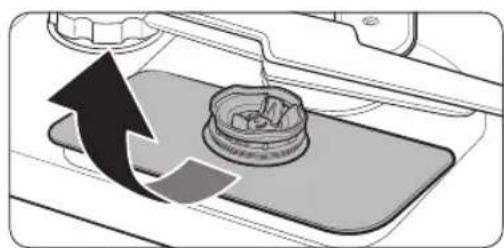

3. Rimuovere il filtro a maglie larghe ed estrarre il micro filtro cilindrico posto al di sotto.

Manutenzione

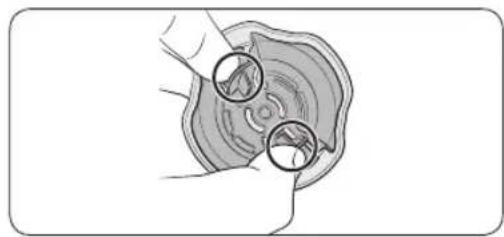

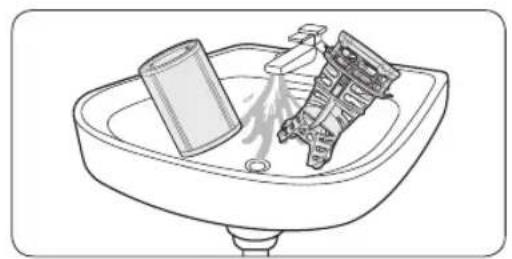

1. Rimuovere eventuale sporco dal micro filtro e dal filtro a maglie larghe.

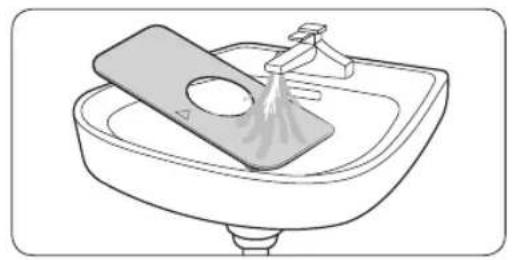

2. Sciacquare entrambi i filtri in acqua corrente e lasciarli asciugare completeness.

3. Rimontare il filtro ed il filtro a maglie larghe.

4. Ruotare il manico del filtrlo in senso orario per bloccarlo.

ATTENZIONE

Assicurarsi che il filtering a maglie larghe sia chiuso correttamente. Un tappo allentato cui compensatore le prestazioni di filtraggio.

ATTENZIONE

Durante la rimozione del filtr, la mano potrebbe impigliarsi tra il rotore ed il filtr.

Italiano60

Pulizia della pompa di scarico

Se la lavastoviglie non effettua lo scarico (codice 5C visualizzato) per una ostruzione della pompa di scarico a causa di materiale estraneo o qualora si avvertu un rumore insolito proveniente alla pompa di scarico, eliminare l'obstruzione e pulire la pompa come indicato quello.

1. Rimozione del cestello inferiore.
2. Vedere la sezione "Filtro" per rimuovere il micro filtrlo cilindrico.
3. Rimuovere eventuali residui dal他们在 una spazzola.
4. Rimuovere il coperchio della pompa di scarico premendone il manico nella direzione indicata alla freccia (1) ed estrandolo (2).
5. Controllare l'interno per verificarne le buone condizioni. Rimuovere eventuali detriti alla pompa.
6. Reinserire il coperchio della pompa e premerlo nella sede forn ad avvertire uno scatto.

Manutenzione a lungo termine

Se è necessario conservare la lavastoviglie per un lungo periodo di tempo, scaricare completamente l'acqua residua e scollegare il tubo dell'acqua. Chiudere il rubinetto dell'acqua in ingresso e scollegare l'interruttore. L'acqua residua nei tubi o nei componenti interni può danneggiare la lavastoviglie.

Risoluzione dei problemi

Checkpoint

Qualora si riscontri un problema con la lavastoviglie, controllare prima la tabella riportata sotto e seguire le azioni correttive suggerite.

Samsung non potrè essere ritenuta responsable per anni a cose e persono o per problematiche legate alla sicurezza dovute a riparazioni non effettuate da Samsung o da un fornitore di servizi autorizzato da Samsung in accordo con le linee guida dell'azienda relative alla riparazione ed alla manutenzione dei propri prodotti. Qualsiasi danno causato al prodotto da personale non autorizzato da Samsung durante un tentativo di riparazione non potrè essere coperto alla garanzia convenzionale.

Sintomo Possibile	causa Azione
La lavastoviglie non si avvia.	Lo sportello non è chiuso bene.	· Verificare che lo sportello sia ben accostato e chiuso completeness. · Controllare che il cestello superiore combaci con gli ugelli. · Controllare che il cestello superiore sia correttamente inserito.
	Il cavo di alimentazione non è collegato.	· Collegare il cavo di alimentazione.
	L'acqua non viene erogata.	· Verificare che il rubinetto di mandata dell'acqua sia aperto.
	Il pannello di controllo è bloccato.	· Disattivare la funzione Sicurezza bambini.
La lavastoviglie emette cattivi odori.	Nella lavastoviglie è rimasta acqua residua da un programma precedente.	· A lavastoviglie vuota,aggiungere detersivo e impostare il programma Velocity. Questa funzione è disponibile solo in alcuni modelli.
Al termine del programma di lavaggio rimane acqua residua.	Il tubo di scarico è piegato o otturato.	· Raddrizzare e liberare il tubo.

Italiano62

Sintomo Possibile	causa Azione
Sui piatti rimangono residui di cibo.	È stato selezionato un programma di lavaggio non idoneo.	• Selezionare un programma in base al livello di sporco dei piatti, come descritto in quello manuale.
	I filtri sono otturati o non montati correttamente.	• Pulire i filtri • Assicurarsi che i filtri siano correttamente montati.
	È stato usato un quantitativo di detersivo insufficiente.	• Usare la giusta quantità di detersivo per agli carico.
	La pressione dell'acqua è Bassa.	• Accertarsi che la pressione dell'acqua in entrata sia compresa tra 0,05 MPa e 0,8 MPa.
	Gli ugelli sono struiti. • Pulire e disoturare gli ugelli irrigatori.
	I piatti sono stati caricati in modo improprio o la lavastoviglia è stata caricataccessivamente.	• Ripositionare i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.
	L'acqua è troppo dura.	• Controllare la spia di aggiunta del sale e riempire il serbatoio se necessario.
I piatti non sono ben asciutti.	Non c'è brillante nel dispenser o non ne è stato utilizzato abbastanza.	• Aggiungere il brillante. • Verificare le impostazioni Dose per risciacquo.
	Sono stati inserti troppi piatti.	• Il sovraccarico più ridurre le prestazioni di asciugatura. Inserire i piatti come indicato.
	I bicchieri e le tazze hanno versato acqua sugli altri piatti durante l'estrazione alla lavastoviglia.	• Vuotare prima il cestello inferiore, quando vuotare quello superiore. Ciò impedirà il gocciolamento di acqua dal cestello superiore sui piatti del cestello inferiore.
	Sono state usate più pastiglie di detersivo perché aver selezionato l'opzione Igiene max.	• Selezionare la funzione Igiene max o usare il brillantante.

Risoluzione dei problemi

Sintomo Possibile	causa Azione
La lavastoviglie è troppo rumorosa.	La lavastoviglie emette un rumore quando il coperchio del dispenser è aperto e la pompa di scarico è in funzione.	Cio è normale.
	La lavastoviglie non è livellata.	Verificare il livellamento della lavastoviglie.
	I bracci irrigatori urtano contro i piatti,generando un rumore alternato sordo.	Risistemare le stoviglia.
Sui piatti rimane un velo giallo o marrone.	Il velo è causato dai residui di caffe e te.	Usare un programma di lavaggio a maggiore temperatura.
Le spie non si accendono.	Il cavo di alimentazione non è collegato.	Verificare la presenza dell'alimentazione elettrica.
I bracci non ruotano regolarmente.	I bracci sono bloccati da particelle di cibo residuo.	Pulire gli ugelli.
Sui piatti rimane un velo biancastro.	L'acqua è troppo dura.	Controllare la spia di aggiunta del sale e verificare che l'impostazione dell'addolcitore sia corretta in base alla durezza dell'acqua nella propria zona. Controllare che il tappo del serbatoio del sale sia montato correttamente.
Sul pannello di controllo si notano bolle d'aria e graffiti.	All'interno della pellicola protettiva è rimasta dell'aria.	Rimuovere la pellicola protettiva dal pannello di controllo.
La lavastoviglie emette delle bolle e la schiuma rimane troppo a lungo sullo sportello anteriore.	Cio più verificarsi: • In caso di uso di un comune un detersivo per cucina. • In caso di inserimento di un paatto sporco di comune detersivo per cucina. • In caso di apporto eccessivo di acqua或者其他 il limite previsto.	Specnere la lavastoviglie e rimuovere le bolle di sapone. Qualora l'accumulo di bolle è eccessivo, attendere forn lo loro parziale scompara. Quindi eseguire il programma Cancel & Drain (Annulla e Scarica) seguito da un prelavaggio 2-3 volte.

Italiano64

Codici informativi

Se la lavastoviglie non funzione regolarmente, sul display verranno visualizzati dei codici informativi. Controllare nella tabella tutto il significato e intraprenderere le azioni correttive suggerite.

Codice Azione
LC	Controllo perdite • Chiudere il rubinetto di mandata dell'acqua. Recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un installatore o un riparatore. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
4C	Controllo ingresso acqua • Controllare se il rubinetto di carico dell'acqua è chiuso, è sospesa l'erogazione dell'acqua o la valvola/la tubazione dell'acqua è congelata od ostruita da corpi estranei. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
AC	Controllo comunazione PCB • Comunicazione anomala tra la PCB principale ed la PCB secondaria. • Se il problema persistsente, contattare il Centro assistenza autorizzato Samsung.
HC	Controllo excessiva temperature di riscaldamento • Controllo funzionale. A lavastoviglie vuota, aggiungere detersivo e impostare un programma. Se il problema persistsente, recarsi al quadro elettrico della casa e disattivare l'interruttore della lavastoviglie. Quindi contattare un Centro di assistenza autorizzato Samsung.
3C	Controllare pompa lavaggio • La pompa di lavaggio funziona in modo anomalo. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
1C	Verificare se il livello dell'acqua è basso. • Verificare se il filtrò è ostruito. • Accertarsi di aver usato un detersivo specifico per lavastoviglie. • Accertarsi che i piatti siano disposti in modo uniforme. • Spagnere e riaccendere la lavastoviglie. Quindi riprovare. • Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.
5C	Controllare la pompa di scarico • Controllare la pompa ed il tubo di scarico. Se otturati, pulirli. Se il problema persistsente, rivolgersi ad un Centro di assistenza autorizzato Samsung.

Qualora un codice informativo persista ad essere visualizzato, contattare un Centro di assistenza autorizzato Samsung.

I ricambi* per gli utenti finali sono disponibili per un minimo di anni 10^**

• Ricambi relativi: cerniere sportelli e guarnizioni, altre guarnizioni, bracci irrigatori, filtri di scarico, cestelli interni e periferiche in plastica come cestelli e coperchi.
  ** Ciò significà un minimo di 10 anni a partire alla data della vendita dell'ultima unità del modello sul mercato.

Diagramma dei cicli di lavaggio

Modello DW60B*8****

Programma AUTO		AUTO (DW60*G850U**)	ECO
Sequenza programmi	Prelavaggio (45 °C) ▷ Ciclo di lavaggio principale (55-60 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (53-58 °C) ▷ Asciugatura ▷ Fine	Prelavaggio ▷ Ciclo di lavaggio principale (50-62 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (58-61 °C) ▷ Asciugatura ▷ Fine	Ciclo di lavaggio principale (49 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (43 °C) ▷ Asciugatura ▷ Fine
Consumo idrico (L) 10,9	9-13,6 8,2-9,9 8
Consumo energetico (kWh)	0,85-1,25 0,80-1,15 0,644
Durata programmà (min.)	108-155 84-150 235

Programma Intensivo Delicato Velocce
Sequenza programmi	Prelavaggio (45 °C) ▶ Ciclo di lavaggio principale (65 °C) ▶ Risciacquo ▶ Risciacquo in acqua calda (63 °C) ▶ Asciugatura ▶ Fine	Prelavaggio (40 °C) ▶ Ciclo di lavaggio principale (50 °C) ▶ Risciacquo ▶ Risciacquo in acqua calda (50 °C) ▶ Asciugatura ▶ Fine	Ciclo di lavaggio principale (63 °C) ▶ Risciacquo ▶ Risciacquo in acqua calda (57 °C) ▶ Asciugatura ▶ Fine
Consumo idrico (L) 14,15	10,35	9,8
Consumo energetico (kWh)	1,45	0,8	1,05
Durata programmà (min.)	180	117	78

Programma	Prelavaggio	Manutenzione	Extra silenzioso
Sequenza programmi	Prelavaggio ▲ Fine	Prelavaggio ▲ Ciclo di lavaggio principale (70 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (70 °C) ▲ Asciugatura ▲ Fine	Prelavaggio ▲ Ciclo di lavaggio principale (60 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (55 °C) ▲ Asciugatura ▲ Fine
Consumo idrico (L)	4	12,9	12
Consumo energetico (kWh)	0,05	1,4	1,1
Durata programmà (min.)	24	136	263

Italiano66

Modello DW60B7***

Programma AUTO		AUTO (DW60*G750S**) (DW60*G750U**)	ECO
Sequenza programmi	Prelavaggio (45 °C) ▷ Ciclo di lavaggio principale (55-60 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (53-58 °C) ▷ Asciugatura ▷ Fine	Prelavaggio ▷ Ciclo di lavaggio principale (50-62 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (58-61 °C) ▷ Asciugatura ▷ Fine	Ciclo di lavaggio principale (49 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (47 °C) ▷ Asciugatura ▷ Fine
Consumo idrico (L) 12,5-15,2 9,8-11,5 9,2
Consumo energetico (kWh)	0,88- 1,28 0,83-1,18		0,746 (14 coperti) 0,735 (13 coperti)
Durata programma (min.)	104-151 77-143 255

Programma Intensivo Delicato Velocce
Sequenza programmi	Prelavaggio (45 °C) ▲ Ciclo di lavaggio principale (65 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (63 °C) ▲ Asciugatura ▲ Fine	Prelavaggio (40 °C) ▲ Ciclo di lavaggio principale (50 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (50 °C) ▲ Asciugatura ▲ Fine	Ciclo di lavaggio principale (63 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (57 °C) ▲ Asciugatura ▲ Fine
Consumo idrico (L) 15,75	75 11,95 9,8
Consumo energetico (kWh)	1,48 0,83 1,05
Durata programma (min.)	176	113	78

Diagramma dei cicli di lavaggio

Programma Prelavaggio Manutenzione Extra silenzioso
Sequenza programmi Prelavaggio ▲ Fine		Prelavaggio ▲ Ciclo di lavaggio principale (70 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (70 °C) ▲ Asciugatura ▲ Fine	Prelavaggio ▲ Ciclo di lavaggio principale (60 °C) ▲ Risciacquo ▲ Risciacquo in acqua calda (55 °C) ▲ Asciugatura ▲ Fine
Consumo idrico (L) 4 1	2,9 13,6
Consumo energetico (kWh)	0,05 1,4 1,13
Durata programmà (min.)	24 136 259

Modello DW60B8***

Programma	Programma Scarico
	Plastica Pelli sensibili Pentole e padelle
Sequenza programmi	Ciclo di lavaggio principale (60 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (60 °C) ▷ Asciugatura ▷ Fine	Risciacquo in acqua calda (75 °C) ▷ Asciugatura ▷ Fine	Prelavaggio ▷ Ciclo di lavaggio principale (68 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (68 °C) ▷ Asciugatura ▷ Fine
Consumo idrico (L) 11,3	4,5 13,9
Consumo energetico (kWh)	1,1 1 1,5
Durata programmà (min.)	97	68 151

Italiano68

Modello DW60B7***

Programma	Programma Scarico
	Plastica Pelli sensibili Pentole e padelle
Sequenza programmi	Ciclo di lavaggio principale (60 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (60 °C) ▷ Asciugatura ▷ Fine	Risciacquo in acqua calda (75 °C) ▷ Asciugatura ▷ Fine	Prelavaggio ▷ Ciclo di lavaggio principale (68 °C) ▷ Risciacquo ▷ Risciacquo in acqua calda (68 °C) ▷ Asciugatura ▷ Fine
Consumo idrico (L) 12,94,5 15,5
Consumo energetico (kWh)	1,13 1 1,53
Durata programma (min.)	93 68 147

• Prelavaggio: Questo programma non attiva né la funzione Auto rilascio asciugatura né il programma di asciugatura.
  Si sconsiglia l'uso prolongato del programma Prelavaggio. Ci o potrebber ridurre le prestazioni dell'addolcitore.

NOTA

• Il tempo di lavaggio varia in base alle opzioni aggiunte, della pressione e della temperatura dell'acqua erogata.
• La lavastoviglie scarica automaticamente l'acqua residua al suo interno qualora non venga utilizzata per 5 giorni.
• Il consumo energetico dipende alla temperatura dell'acqua e/o dal carico.
• I valori energetici per i programmi sono stati calcolati in condizioni di test standard.

Appendice

Trasporto/spostamento

Accertarsi che la lavastoviglie sua vuota alla parti allentate. Per primo, scaricare la lavastoviglie come indicate di seguito.

1. Aprire lo sportello ed attivare la lavastoviglie.
2. SeLECTIONARE ed eseguire il programma ECO.
3. Premere il tasto AVVIO e chiudere lo sportello.
4. Al terminel del programma, apire lo sportello after 5 secondi.
5. Tenere premuto AVVIO per 3 secondi per scaricare l'acqua residua.
6. Chidere lo sportello.
7. Al terminne della fase di scarico, aprire lo sportello.
8. Spagnere la lavastoviglie e chiudere il rubinetto dell'acqua.
9. Scollegare sia il tubo dell'acqua di carico sia quello di scarico.

ATTENZIONE

Non dare forti scossoni o fare dontolare la lavastoviglie durante lo spostamento. L'acqua residua potrebbe fuoriuscire.

Protezione anti gelo

Qualora si lasci la lavastoviglie in un luogo esesto al rischio di congelamento per un lungo periodo di tempo, accertarsi di vuotarla completeness. Per maggiori particolari, videere la sezione "Trasporto/spostamento".

Smaltimento della lavastoviglie e salvaguardia dell'ambiente

Questa apparecchiatura è stata costruita con materiali riciclabili. Per smaltire l'apparecchiatura, osservare le normative locali relative allo smaltimento dei rifiuti. Tagliare il cavo di alimentazione, dopo averlo scollegato alla presa, in modo che l'apparecchio non possa più essere collegato a una fonte di alimentazione.

Rimuovere lo sportello in modo che animali e bambini non possano rimanere intrappolati all'interno dell'apparecchio.

Italiano70

Suggerimenti per risparmi energetici e idrici

• Il programma ECO è adatta per la pulizia di stoviglia normalmente sporche e per questo uso è il programma più efficente in termini di consumo energetico ed idrico combinato, e vine utilizzato per valutare la conformità alle normative di ecodesign europee (NORMATIVE COMMISSIONE (UE) 2019/2022).
• Un risciacquo preliminare delle stoviglie porta ad un maggior consumo idrico ed energetico ed è sconsigliato. Usa una posata, ad es. un coltello per rimuovere eventuali residui di cibo dalle stoviglie prima d'inserirle nella lavastoviglie.
  L'acqua di mandata cui esere calda fino ad una temperatura di 60^, e comporta un risparmio energetico se collegata.
• Si consiglia di riempire il cestello se possibile sanza sovraccaricarlo.

• Inserire i piatti nei cestelli in modo corretto in modo da evitare danni e scarse prestazioni.

• Il sovraccarico o la sovrapposizione di stoviglie cui ridurre le prestazioni di lavaggio ed asciugatura.
  Inserire le stoviglie come indicato.

• Inserire i piatti con il fondo concavo dispono ad angolo in modo da far defluire l'acqua.
• Posizione i piatti in modo che non interferiscano con i bracci di irrigazione e il dispenser del detersivo.
  Può migliorare le prestazioni di pulizia ed asciugatura e prevenire il rumore proveniente dall'urto dei bracci irrigatori contro le stoviglia.

• Al fine di prevenir eventuali lesioni i coltelli e altri utensili appuntiti devono essere posizionati nel cestello con le punte rivolte verso il basso o in posizione orizzontale.

• Al fine di risparmiare acqua ed energia, usare il programma ECO. ECO è il programma più efficente per il lavaggio di stoviglia normalmente sporche.

• Usa una quantità adeguata di detersivo e brillante seguendo le linee guida del produttore.
  L'uso di una lavastoviglie permette un risparnio di acqua se paragonato con il lavaggio manuale delle stoviglie.
• Le informazioni sul Ecodesign sono reperibili alla pagina www.samsung.com/support.

Informazioni EPREL

Per accederare alle informazioni di etichettatura energetiche del prodotto nel European Product Registry for Energy Labelling (EPREL), accederere alla pagina https://eprel.ec.europa.eu/qr/*dove** è il numero di registrazione EPREL del prodotto. Il numero di registrazione è situato sull'etichetta dei valori nominali del prodotto.

Appendice

Specifiche

MODELLO		DW60BG850B**DW60BG750B**DW60BG730B**	DW60BG850I**DW60BG830I**	DW60BG750S**
Tipo Incasso Incasso (Scorrevole) Semi incasso
Accensione 220-240 V		~, 50 Hz
Pressione dell'acqua 0,05 ~ 0,8 Mpa
Capacità di lavaggio	DW60BB890** Servizio da 14 coperti
	DW60BG850** Servizio da 14 coperti
	DW60BG830** Servizio da 14 coperti
	DW60BG750** Servizio da 14 coperti
	DW60BG730** Servizio da 13 coperti
Potenza nominale 2000-2300 W
Dimensioni(Larghezza x Profondità x Altezza)		595x552x815 mm 595x552x815 mm 595x552x815 mm
Peso (senza imballo)		42,0 kg (DW60BG8****)40,5 kg (DW60BG7****)
Peso (con imballo)		45,5 kg (DW60BG8****)44,0 kg (DW60BG7****)

MODELLO		DW60BG850U** DW60BG830U** DW60BG750U**	DW60BB890U**	DW60BG850F** DW60BG830F** DW60BG750F** DW60BG730F**
Tipo Sottopiano Sotto piani (su misura)				Modellto a installazione libera
Accensione 220-240 V		~, 50 Hz
Pressione dell'acqua 0,05 ~ 0,8 Mpa
Capacità di lavaggio	DW60BB890** Servizio da 14 coperti
	DW60BG850** Servizio da 14 coperti
	DW60BG830** Servizio da 14 coperti
	DW60BG750** Servizio da 14 coperti
	DW60BG730** Servizio da 13 coperti
Potenza nominale 2000-2300 W
Dimensioni (Larghezza x Profondità x Altezza)		595x572x815 mm 595x	572x815 mm 598x600x845 mm
Peso (senza imballo)		42,5 kg (DW60BG8****) 41,0 kg (DW60BG7****)	42,5 kg	56,0 kg (DW60BC8****) 54,5 kg (DW60BC7****)
Peso (con imballo)		46,0 kg (DW60BG8****) 44,5 kg (DW60BG7****)	46,0 kg	60,0 kg (DW60BC8****) 58,5 kg (DW60BC7****)

Italiano72

Per un test standard

NOTA

Le informazioni per il test di comparabilità sono le seguenti.

• Capacità di lavaggio: Servizio da 14 coperti
  Test standard: EN 60436
• Posizione del cestello superiore: posizione inferiore
• Posizione della griglia posate: inferiore (solo modelli relativi)
  Programma di lavaggio: ECO
• Opzioni aggintive: Nessuna
  Impostazione brillante: F6
• Impostazione durezza dell'acqua: L2
• Dosaggio del detersivo standard: - lavaggio principale 22 g
• Per la sistemasazione delle stoviglia, vedere le immagini sotto

Cestello superiore

1. Tazze
2. Piattini

1. Bicchieri
2. Ta7ze

5.Citole in vetro
6. Ciptole da dessert

1. Piatti da dessert
2. Piatt' da portata

1. Fondine da minestra
2. Piatti vali

1. Cucchiaini da dessert 6. Cucchiai da portata

1. Forchete da portata 8. Mestoli

Italiano

Per un test standard

Modelli DW60B*73***

• Capacità di lavaggio: Servizio da 13 coperti
  Test standard: EN 60436
• Posizione del cestello superiore: superiore
  Programma di lavaggio: ECO
  Opzioni aggintive: Nessuna
  Impostazione brillante: F6
• Impostazione durezza dell'acqua: L2
• Dosaggio del detersivo standard: lavaggio principale 21 g
• Per la sistemasione delle stoviglia, vedere le immagini sotto

Cestello superiore

1. Tazz
2. Piatini

1. Bicchieri

1. Tazze

5.Ciatole in vitro

1. Ciofoe da dessert

1. Pala de portada

1. Plattoyali

1. Piatti in plastica

1. Ciclole in plastica

15.Cestello posate

Promemoria

Verifica le informazioni su come smaltire correttamente questo imballaggio accedendo alla pagna dedicata tramite il seguente link (https://www.samsung.com/it/sustainability/environment/environment-data/)

DOMANDEOCOMMENTI?

NAZIONE CHIAMARE IL NUMERO O VISITARE IL SITO WEB
AUSTRIA 0800 72 67 864 (0800 SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201 24-18	www.samsung.com/be/support (Dutch) www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030 6227 515 www.samsung.com/ft/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS	8009 4000 only from landline, toll free
GREECE	80111-SAMSUNG (80111 726 7864) only from land line ([phone] from mobile and land line
LUXEMBURG	261 03 710
NETHERLANDS	088 90 90 100
NORWAY	21629099
PORTUGAL	210 608 098 Chamada para a rede fixa nacional Dias Uteis das 9h às 20h
SPAIN	91 175 00 15
SWEDEN 0771-400 300	www.samsung.com/se/support
SWITZERLAND	0800 726 786
UK	0333 000 0333
IRELAND (EIRE)	0818 717100
POLAND	801-172-678' lub [phone]" (oplata wedlug taryfy operadora)

Lavavajillas

Manual del usuario

Serie DW60B8/DW60B7**

Preparación

Fijadores de panel personalizzato (2 cada uno)

04 x 12 tornillos (8 cada uno)

PASO 4 Instale el panel personalizzato
BU (a medida, DW60BB8****)
