Tipo di prodotto	Diffusore attivo a 2 vie a sviluppo verticale
Marca	DB Technologies
Modello	Ingenia IG2T
Dimensioni (L x H x P)	228 x 646 x 315 mm
Peso	12,8 kg
Materiale del cabinet	Polipropilene PP rinforzato con struttura metallica interna
Griglia di protezione	Acciaio verniciato / trattamento CNC
Amplificazione	Digipro G3, classe D, 400 W RMS, 800 W di picco
Processore DSP	56 bit, 24 bit/48 kHz
Risposta in frequenza (-10 dB)	59 Hz - 20 kHz
SPL massimo	128 dB
Direttività (H x V)	100° x 80° (+15°/-65°) asimmetrico
Altoparlante per basse frequenze (LF)	2 x 8" con bobina 2" e magnete al neodimio
Altoparlante per alte frequenze (HF)	1" driver a compressione, bobina 1.4" titanio, magnete al neodimio
Frequenza di crossover	1900 Hz
Alimentazione	Auto-range 100-120V / 220-240V, connettore Neutrik PowerCON TRUE1
Fusibile fornito	Per 220-240 V (T2.5A L 250V) e 100-120 V (T3A L 250V)
Ingressi audio	1x combo XLR / Jack (bilanciato/sbilanciato)
Uscita audio	1x XLR LINK (bilanciato)
Connettività USB	Mini USB tipo B per aggiornamento firmware
Display e controllo	Schermo OLED auto-rotante con encoder push-rotary
Funzionalità principali	Digital steering, correzione acustica a 3 bande, ritardo di sistema, allineamento scena, parametri salvabili, password, standby automatico
Accessori opzionali	Barra di volo DRK-IG, staffe LP-IG, piedistallo GSA-IG, supporto a muro WB-IG2, borsa TC-IG2T, protezione antipioggia RC-M1
Sicurezza	Non aprire l'amplificatore, proteggere dall'umidità, utilizzare solo cavi Neutrik, non sospendere dalle maniglie

Domande frequenti - Ingenia IG2T DB Technologies

Come aggiornare il firmware dell'Ingenia IG2T?

Scarica il USB BURNER MANAGER dal sito dbtechnologies.com, poi il file .zip dell'ultimo firmware. Apri il software, seleziona il file e clicca su UPDATE. Utilizza la porta mini-USB tipo B sul davanti.

Come collegare due diffusori IG2T in colonna?

Utilizza la coppia di staffe LP-IG per fissare i due moduli uno sopra l'altro. Una volta montati, le porte infrarosse delle maniglie rilevano automaticamente la configurazione. Esegui un Selfcheck System nel menu BUILD SYSTEM per identificarli.

Cosa fare se il diffusore non si accende?

Verifica che il cavo di alimentazione con connettore Neutrik PowerCON TRUE1 sia correttamente inserito e che l'alimentazione a monte sia presente. Controlla anche il fusibile e sostituiscilo se necessario (utilizzare il fusibile adatto alla tua tensione).

Come regolare la correzione acustica?

Accedi al menu ACOUSTIC CORRECTION. Puoi regolare tre bande: LF (basse) da -6 a +3 dB, MF (media) da -6 a 0 dB, HF (alta) da -6 a +3 dB, con passi di 0,5 dB. Usa l'encoder per selezionare e confermare.

Cos'è il digital steering e come si usa?

Il digital steering consente di orientare il fascio acustico di due IG2T sovrapposti. Si regola tramite il menu SYSTEM COVERAGE, visibile solo quando vengono rilevati due diffusori. Puoi scegliere angoli da -10° a +10° (UP o DOWN) o la posizione FAR 0°.

Come salvare e richiamare una configurazione?

Nel menu SAVE/LOAD SYSTEM, seleziona una posizione di memoria da 1 a 5, poi scegli SAVE per salvare i parametri correnti con un nome (fino a 14 caratteri). Per richiamare, seleziona la posizione e scegli RECALL.

Come utilizzare un microfono con l'IG2T?

Collega il microfono all'ingresso combo XLR/Jack e imposta il selettore INPUT SENSITIVITY su MIC. Nel menu MICROPHONE SETTING, puoi attivare un filtro passa-alto (50-200 Hz) e un filtro anti-Larsen (260 Hz - 15 kHz).

Come configurare un ritardo di sistema?

Nel menu SYSTEM DELAY, puoi aggiungere un ritardo da 0 a 126 ms (equivalente a 0-43,7 m). Ciò consente di allineare più diffusori in un grande spazio per evitare echi. Usa l'encoder per regolare il valore.

Quali accessori sono disponibili per l'Ingenia IG2T?

Gli accessori opzionali includono: la barra di sospensione DRK-IG, l'adattatore truss TA-IG, le staffe di collegamento LP-IG, il piedistallo per subwoofer GSA-IG, il supporto a muro WB-IG2, la borsa da trasporto TC-IG2T e la protezione antipioggia RC-M1.

Come pulire e mantenere il diffusore?

Scollega l'alimentazione prima di qualsiasi manutenzione. Pulisci l'esterno con un panno umido (nessun solvente). Evita umidità e polvere sulle griglie e sulle maniglie (porte infrarosse). Utilizza solo cavi Neutrik di alta qualità. Non tentare di aprire l'amplificatore.

MANUALE UTENTE Ingenia IG2T DB Technologies

MANUALE D'USO - Sezione 1

Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".

1. INFORMAZIONI GENERALI 6

BENVENUTI! 6

PANORAMICA INTRODUTTIVA 6

RIFERIMENTI PER L'UTENTE.... 6

CARATTERISTICHE MECCANICHE ED ACUSTICHE 7

DIMENSIONI.... 7

COPERTURA ACUSTICA 7

ACCESSORI 8

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO 9

SEZIONE DI INPUT E DI CONTROLLO.... 10

SEZIONE DI ALIMENTAZIONE.... 11

CONTENUTO DELLA CONFEZIONE 12

INSTALLAZIONE 12

COLLEGAMENTO DEGLI INGRESSI 12

COLLEGAMENTO DELL' ALIMENTAZIONE 13

COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio dell'alimentazione).... 14

COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio).... 15

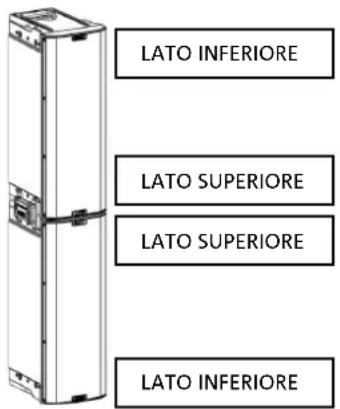

UTILIZZO DI UNA COPPIA DI DUE DIFFUSORI IG2T IN COLONNA 16

3. PANNELLO DI CONTROLLO E MENU DI SETTAGGIO 17

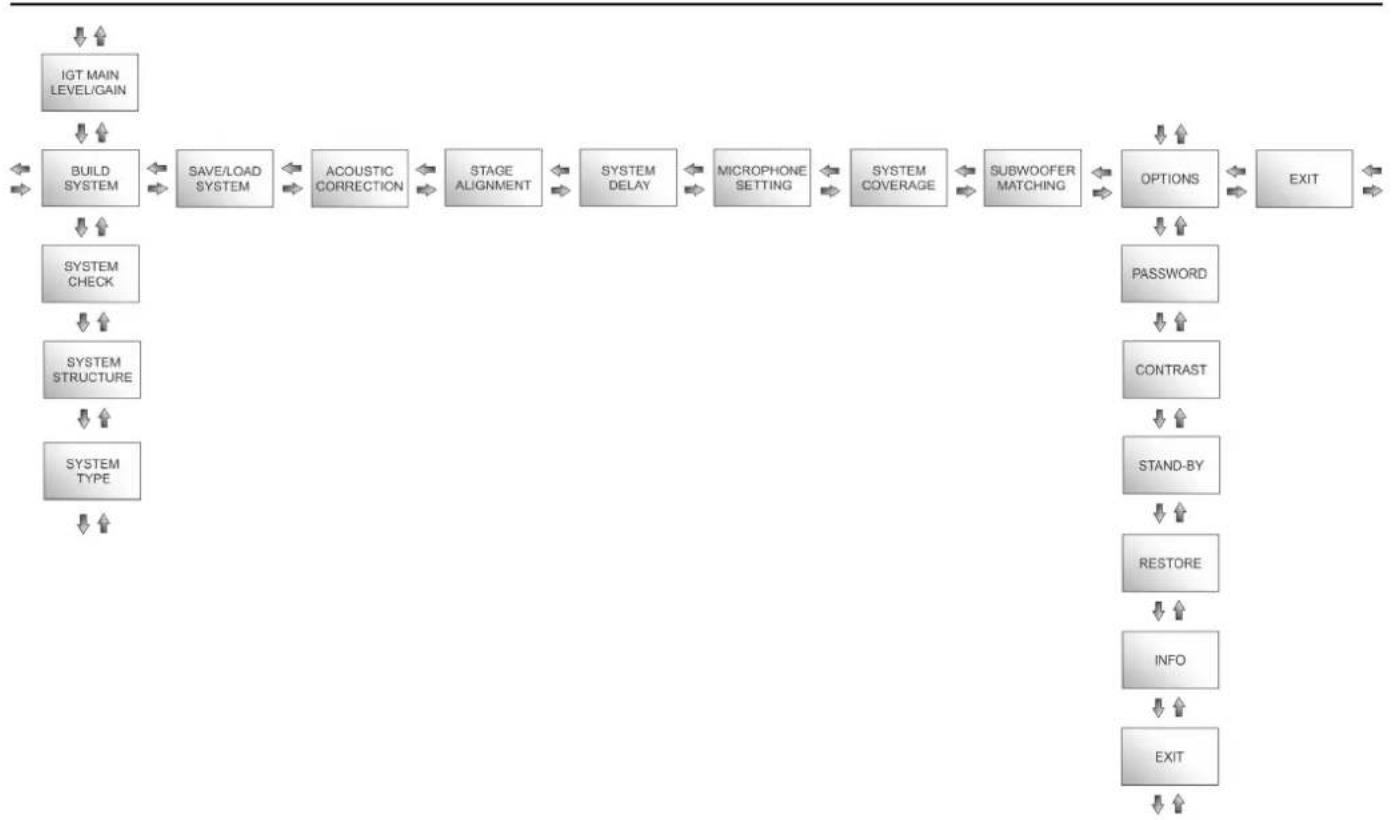

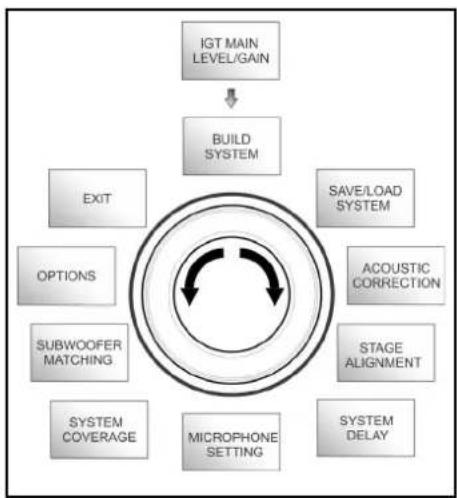

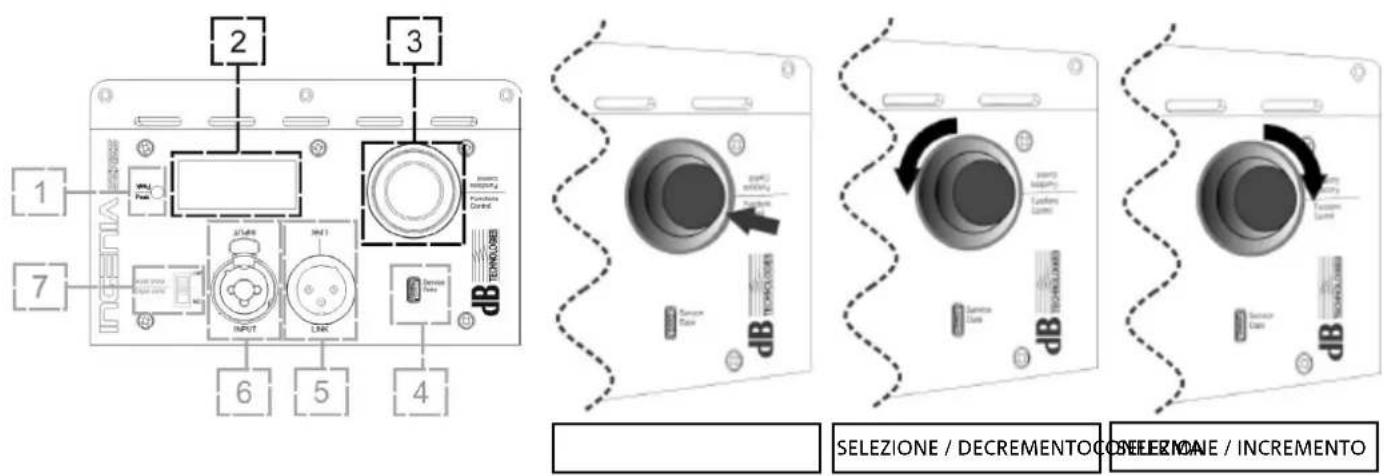

ACCESSO AI MENU 17

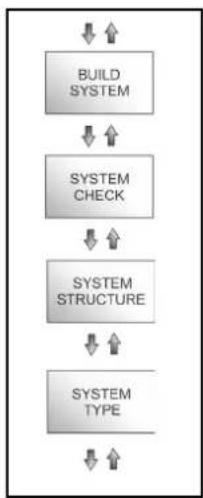

IL MENU BUILD SYSTEM.... 20

SYSTEM CHECK 20

SYSTEM STRUCTURE 20

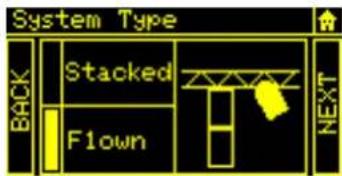

SYSTEM TYPE 21

IL MENU SAVE/LOAD SYSTEM.... 21

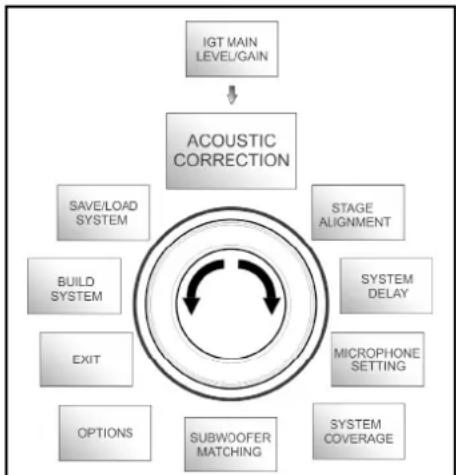

IL MENU ACOUSTIC CORRECTION.... 22

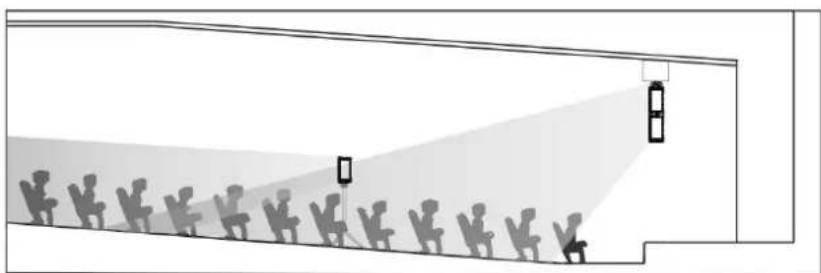

IL MENU STAGE ALIGNMENT 23

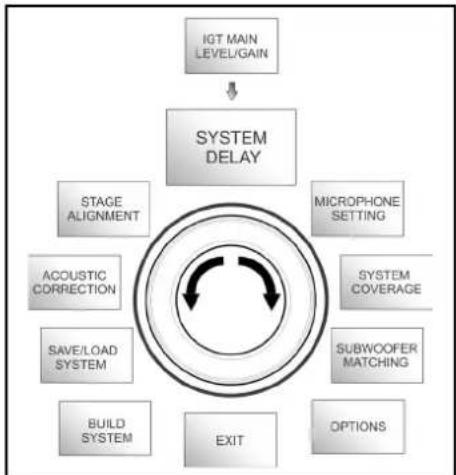

IL MENU SYSTEM DELAY 23

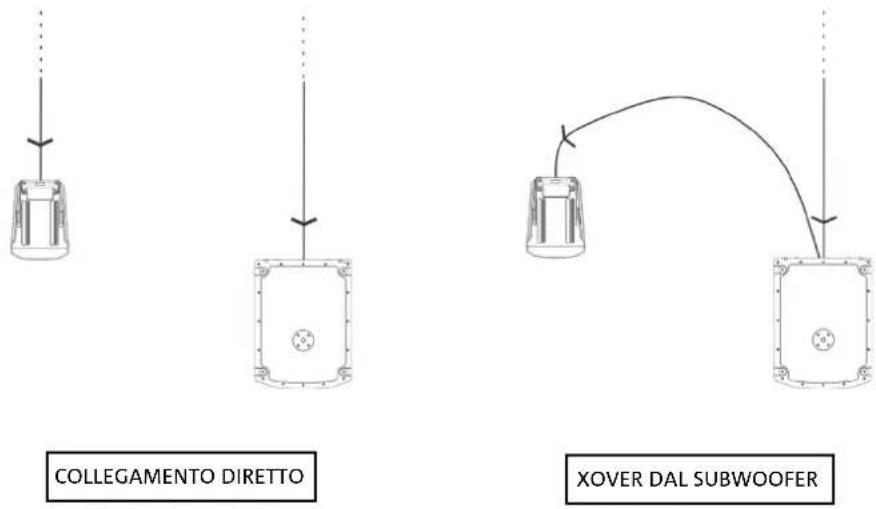

IL MENU MICROPHONE SETTING 24

IL MENU SYSTEM COVERAGE 25

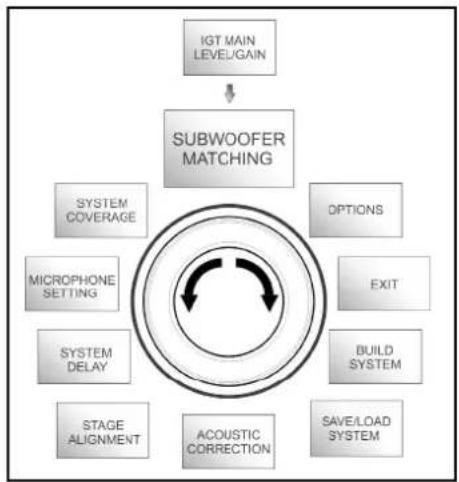

IL MENU SUBWOOFER MATCHING 26

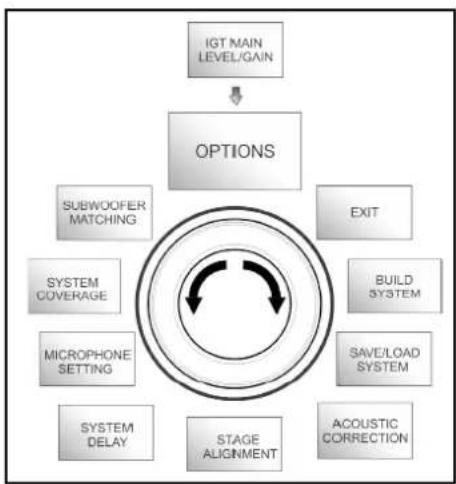

IL MENU OPTIONS.... 27

PASSWORD 27

CONTRAST.... 27

STAND-BY 27

RESTORE 27

INFO 27

EXIT 27

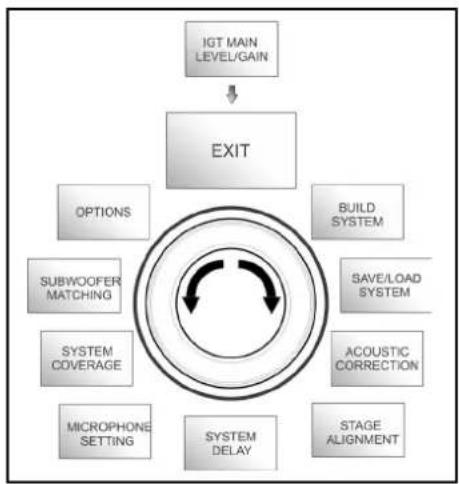

IL MENU EXIT 28

4. ESEMPI DI INSTALLAZIONE.... 29

INSTALLAZIONE SU STATIVO 29

INGENIA IG2T Cod. 420120238 REV. 1.1

INDICE

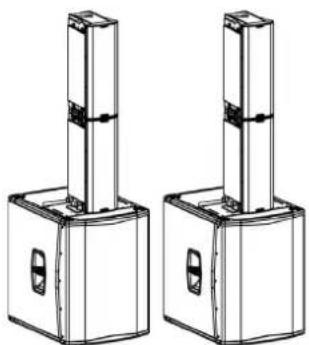

INSTALLAZIONE SU SUBWOOFER.... 29

INSTALLAZIONE SU SUBWOOFER CON PALO 29

INSTALLAZIONE A TERRA 30

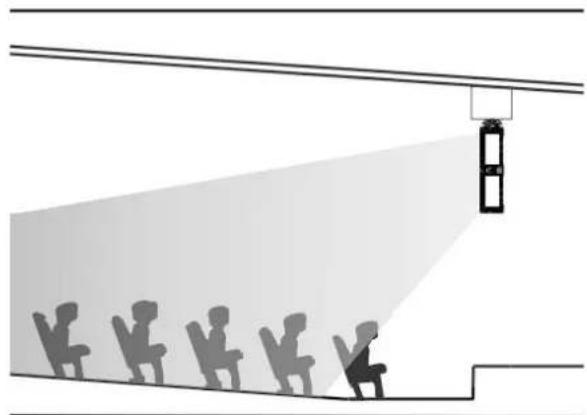

INSTALLAZIONE IN SOSPENSIONE 30

INSTALLAZIONE A MURO CON STAFFE 30

IL DIGITAL STEERING 31

1. AGGIORNAMENTO DEL FIRMWARE 32

2. RISOLUZIONE DEI PROBLEMI 33

3. SPECIFICHE TECNICHE 35

GENERALE 35

DATI ACUSTICI.... 35

AMPLIFICATORE 35

PROCESSORE 36

INGRESSI.... 36

DIMENSIONI.... 36

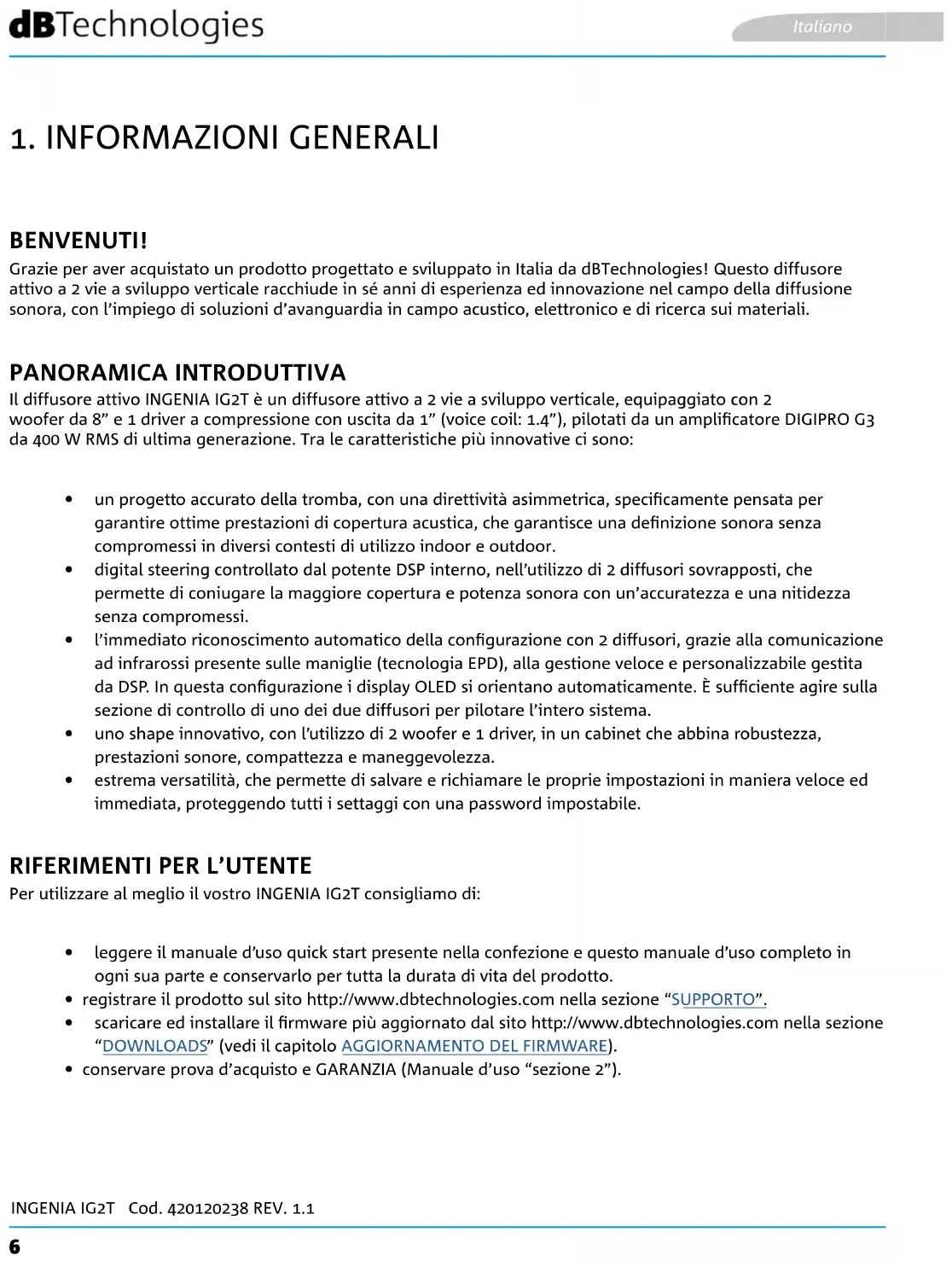

1. INFORMAZIONI GENERALI

BENVENUTI!

Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo a 2 vie a sviluppo verticale racchiude in sé anni di esperienza ed innovazione nel campo della diffusione sonora, con l'impiego di soluzioni d'avanguardia in campo acustico, elettronico e di ricerca sui materiali.

PANORAMICA INTRODUTTIVA

Il diffusore attivo INGENIA IG2T è un diffusore attivo a 2 vie a sviluppo verticale, equipaggiato con 2 woofer da 8" e 1 driver a compressione con uscita da 1" (voice coil: 1.4"), pilotati da un amplificatore DIGIPRO G3 da 400 W RMS di ultima generazione. Tra le caratteristiche più innovative ci sono:

• un progetto accurato della tromba, con una direttività asimmetrica, specificamente pensata per garantire ottime prestazioni di copertura acustica, che garantisce una definizione sonora senza compromessi in diversi contesti di utilizzo indoor e outdoor.
• digital steering controllato dal potente DSP interno, nell'utilizzo di 2 diffusori sovrapposti, che permette di coniugare la maggiore copertura e potenza sonora con un'accuratezza e una nitidezza senza compromessi.
• l'immediato riconoscimento automatico della configurazione con 2 diffusori, grazie alla comunicazione ad infrarossi presente sulle maniglie (tecnologia EPD), alla gestione veloce e personalizzabile gestita da DSP. In questa configurazione i display OLED si orientano automaticamente. È sufficiente agire sulla sezione di controllo di uno dei due diffusori per pilotare l'intero sistema.
• uno shape innovativo, con l'utilizzo di 2 woofer e 1 driver, in un cabinet che abbina robustezza, prestazioni sonore, compattezza e maneggevolezza.
• estrema versatilità, che permette di salvare e richiamare le proprie impostazioni in maniera veloce ed immediata, proteggendo tutti i settaggi con una password impostabile.

RIFERIMENTI PER L'UTENTE

Per utilizzare al meglio il vostro INGENIA IG2T consigliamo di:

• leggere il manuale d'uso quick start presente nella confezione e questo manuale d'uso completo in ogni sua parte e conservarlo per tutta la durata di vita del prodotto.
• registrare il prodotto sul sito http://www.dbtechnologies.com nella sezione "SUPPORTO".
• scaricare ed installare il firmware più aggiornato dal sito http://www.dbtechnologies.com nella sezione "DOWNLOADS" (vedi il capitolo AGGIORNAMENTO DEL FIRMWARE).
• conservare prova d'acquisto e GARANZIA (Manuale d'uso "sezione 2").

INGENIA IG2T Cod. 420120238 REV. 1.1

CARATTERISTICHE MECCANICHE ED ACUSTICHE

DIMENSIONI

L'INGENIA IG2T integra, in un cabinet di polipropilene rinforzato, del peso di 12,8 kg, 2 woofer da 8" e un driver a compressione con uscita da 1" (voice coil: 1.4") con magneti al neodimio di eccezionale compattezza, peso e prestazioni. Internamente, una struttura leggera in metallo, migliora la rigidità meccanica ed il comportamento acustico. Gli ingombri di un singolo diffusore sono: 228 x 646 x 315 mm. Le maniglie consentono un facile trasporto e lo spostamento del diffusore anche da parte di una sola persona. Sono infine possibili diverse configurazioni, dal montaggio su subwoofer, all'appendibilità del singolo o doppio diffusore.

646 228 315

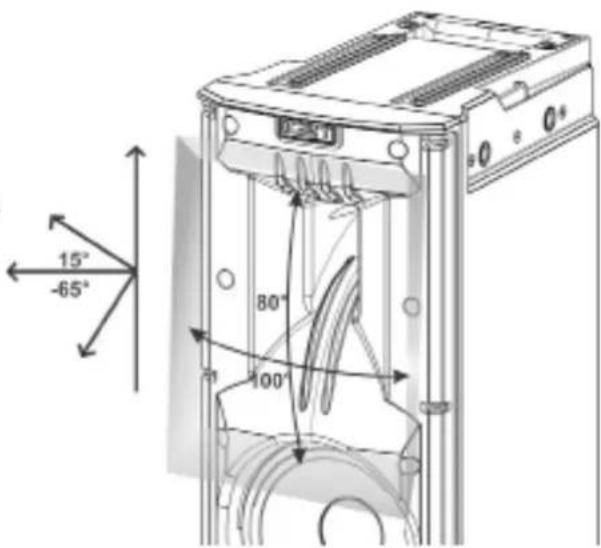

COPERTURA ACUSTICA

La particolare apertura della tromba, schematizzata in figura, garantisce una direttività totale di 100 x 80° (+15°/- 65°). Questa copertura verticale asimmetrica garantisce ottime prestazioni di copertura acustica, in contesti indoor e outdoor. Utilizzando 2 speaker sovrapposti, inoltre, è possibile controllare con il digital steering la copertura totale degli speaker. Questo consente, pur installando 2 IG2T in verticale, di ottenere l'effetto di un unico speaker inclinato, con tutti i vantaggi di direttività collegati.

15° -65° 80° 100°

INGENIA IG2T Cod. 420120238 REV. 1.1

ACCESSORI

Per un rapido montaggio, sono previsti come opzionali i seguenti accessori:

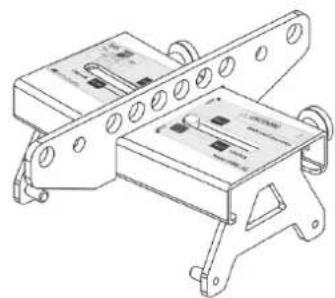

• Fly-bar DRK-IG (ed accessorio TA-IG) per la sospensione verticale.
• Coppia di staffe di bloccaggio LP-IG per il fissaggio di 2 speaker IG2T l'uno sull'altro.
• Stand opzionale GSA-IG per il montaggio su subwoofer (o a terra).
• Staffa a muro WB-IG2 per installazione fissa su parete.

- Una borsa TC-IG2T creata appositamente ed un rain cover RC-M1 sono disponibili per il trasporto e la protezione del prodotto.

Fly Bar DRK-IG Staffe di collegamento LP-IG

• Non utilizzare mai le maniglie per appendere il diffusore!

Per ogni ulteriore informazione si prega di consultare i manuali relativi.

INGENIA IG2T Cod. 420120238 REV. 1.1

CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO

L'amplificatore digitale di ultima generazione DIGIPRO G3, in classe D, è il cuore di IG2T ed è capace di una potenza sonora di 400 W RMS. Grazie a una sezione di alimentazione switching con funzione di auto-range particolarmente efficiente, il sistema è silenzioso, non necessitando di un raffreddamento ventilato. Il controllo del sistema è affidato a un potente DSP dedicato che permette di settare diversi parametri, oltre a gestire automaticamente la comunicazione fra moduli, in caso di configurazione a 2 diffusori sovrapposti. In quest'ultimo caso, il DSP controlla singolarmente i componenti acustici, per ottenere un fuoco acustico direttivo configurabile (digital steering).

ATTENZIONE!

• Proteggere il modulo dall'umidità.
• Non tentare in nessun modo di aprire l'amplificatore.
• In caso di malfunzionamento, interrompere immediatamente l'alimentazione, scollegando il modulo dalla rete, e contattare un riparatore autorizzato.

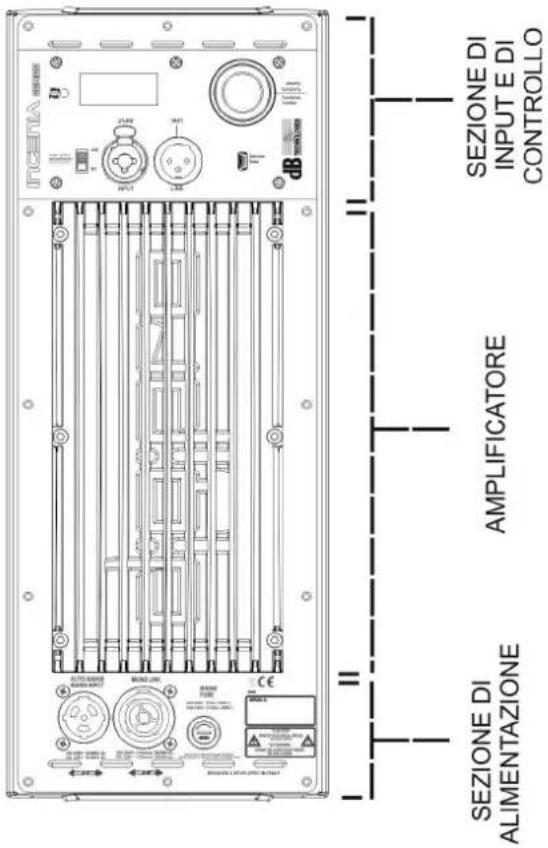

SEZIONE DI INPUT E DI CONTROLLO AMPLIFICATORE SEZIONE DI ALIMENTAZIONE

Il pannello del DIGIPRO G3 è caratterizzato da:

• Sezione di Input e Controllo
• Amplificatore
• Sezione di Alimentazione

INGENIA IG2T Cod. 420120238 REV. 1.1

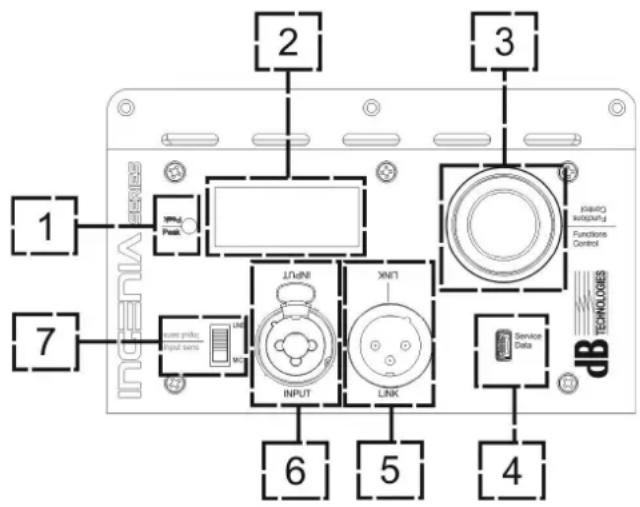

SEZIONE DI INPUT E DI CONTROLLO

1. LED DI "PEAK"

Led rosso che si accende brevemente alla connessione dell'alimentazione o in caso di funzionamento del limiter audio.

ATTENZIONE!

Non utilizzare il diffusore per un lungo periodo con il led acceso o lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di distorsione.

1 2 3 7 6 5 4 Service Data TECHNOLOGIES INPUT LINK INFLU Pots INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLU INFLCU

2. DISPLAY OLED

Il display si orienta automaticamente in base alla posizione del diffusore.

È configurabile una funzione di regolazione di contrasto e di autospegnimento (confrontare il capitolo PANNELLO DI CONTROLLO E MENU DI SETTAGGIO).

3. PUSH ROTARY ENCODER

Il push rotary encoder permette una selezione sia rotativa (selezione di menu e valori), che a pressione (conferma della selezione effettuata) per navigare nei menu.

4. USB SERVICE DATA

Tramite la porta mini-USB di tipo B è possibile aggiornare, il firmware del prodotto. Per ulteriori informazioni consultare il sito http://www.dbtechnologies.com alla sezione "DOWNLOADS" ed il capitolo AGGIORNAMENTO DEL FIRMWARE.

ATTENZIONE!

La connessione USB SERVICE DATA deve essere utilizzata esclusivamente per aggiornamento firmware del prodotto, non connettere nessun dispositivo USB all'apparecchio, per evitare danneggiamenti o malfunzionamenti.

5. USCITA "LINK"

Uscita XLR bilanciata che permette di inviare il segnale audio ad un altro diffusore amplificato.

6. INGRESSO "INPUT" COMBO

Ingresso XLR-TR-TRS combinato del segnale audio. Permette di utilizzare un connettore XLR bilanciato, o un ingresso jack-TS o TRS da ¼".

ATTENZIONE!

Utilizzare solo cavi con connettori originali Neutrik® di alta qualità.

L'utilizzo con connettori differenti o di scarsa qualità potrebbe compromettere la funzionalità del diffusore.

7. SELETTORE "INPUT SENSITIVITY"

Selettore di ingresso di un segnale proveniente da mixer o linea ("LINE") o l'ingresso di un segnale che provenga da un microfono ("MIC").

INGENIA IG2T Cod. 420120238 REV. 1.1

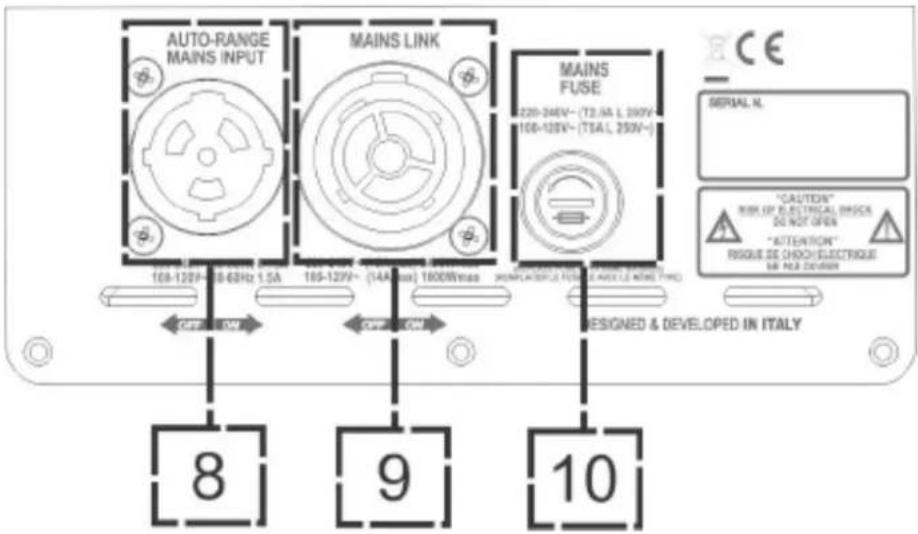

SEZIONE DI ALIMENTAZIONE

AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE 220-246V~ (72.5A L 250V~ 100-120V~ (73A L 250V~) DESIGNED & DEVELOPED IN ITALY 8 9 10 SERIAL N. "CAUTEN" RISK OF ELECTRICAL SWITCH DO NOT OPEN "ATTENTION" RISK OF CHOC ELECTRICAL RR NR DERIVI

1. INGRESSO DI ALIMENTAZIONE "AUTO-RANGE MAINS INPUT" Ingresso per connettore Neutrik® powerCON TRUE1.
2. USCITA DI RILANCIO DELL'ALIMENTAZIONE "MAINS LINK" Grazie alla connessione garantita dal Neutrik® NAC3PX, è possibile rilanciare l'alimentazione ad un secondo modulo.
3. FUSIBILE DI PROTEZIONE "MAINS FUSE" Fusibile di rete.

ATTENZIONE!

Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:

1. Disconnettere ogni connessione, compresa l'alimentazione.
2. Attendere 5 minuti.
3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.
4. Utilizzare solo il cavo di alimentazione in dotazione.

INGENIA IG2T Cod. 420120238 REV. 1.1

2. PRIMA ACCENSIONE

CONTENUTO DELLA CONFEZIONE

Verificate che il contenuto dell'imballo del diffusore INGENIA IG2T sia completo. L'imballo contiene:

• cavo di alimentazione con connettore Neutrik® powerCON TRUE1®
• INGENIA IG2T
• quick start e documentazione relativa alla garanzia
• fusibile per il funzionamento nel range di tensione 100-120V

ATTENZIONE!

Il diffusore viene fornito con un fusibile già montato per operare nel range 220-240 V. Se è necessario operare nel range di tensione 100-120 V:

1. Disconnettere ogni connessione, compresa l'alimentazione.
2. Attendere 5 minuti.
3. Sostituire il fusibile con quello fornito nella confezione per il range 100-120 V.
4. Utilizzare solo il cavo di alimentazione in dotazione.

INSTALLAZIONE

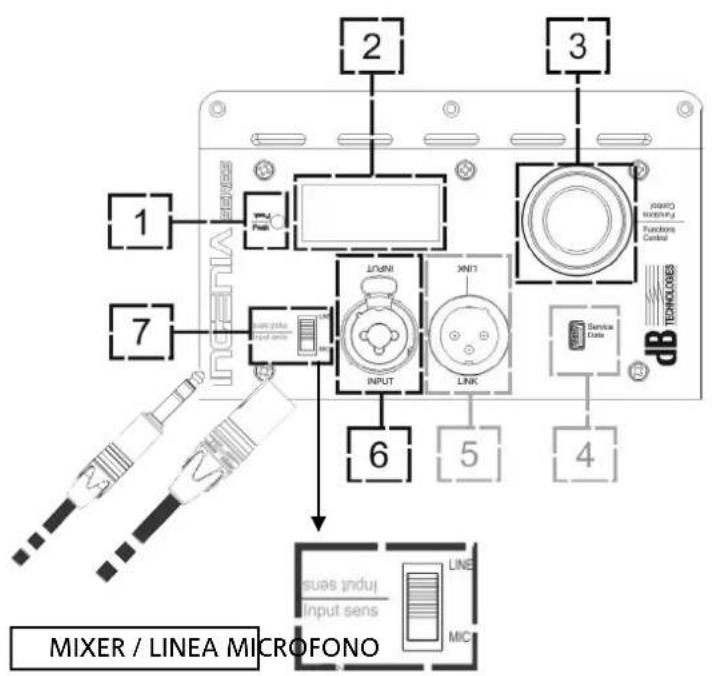

COLLEGAMENTO DEGLI INGRESSI

2 3 1 7 6 5 4 MIXER / LINEA MICROFONO LINEA MIC INPUT LINK INPUT XNT1 PARAMO WORKING Functions Control TECHNOLORES Service Data

1 2 7 6 5 uses induj Input sens LINE MIC

INGENIA IG2T Cod. 420120238 REV. 1.1

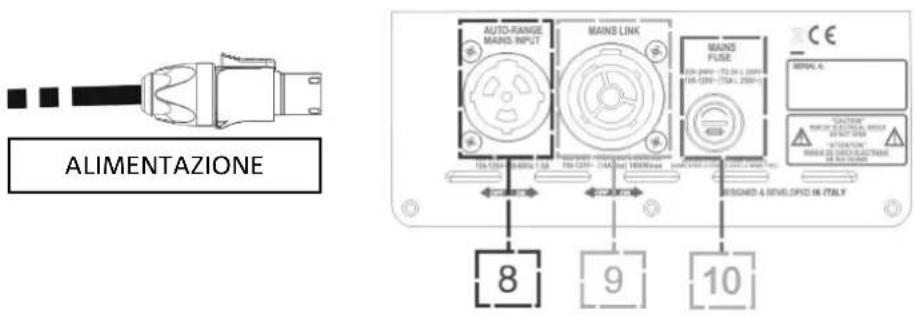

COLLEGAMENTO DELL' ALIMENTAZIONE

ALIMENTAZIONE AUTO-RAMIME MAINS INPUT MAINS LINK MAINS FLUSE 100-200-750-1 13A 100-200-750-1 14A 100-200-750-1 15A 8 9 10 DESIGNED A DEVELOPED IN ITALY

ATTENZIONE!

Utilizzare solo cavi con connettori Neutrik®.

Sostituire i cavi eventualmente danneggiati, per evitare malfunzionamenti ed una scarsa qualità del suono.

• Collegare l'ingresso audio (6) correttamente, selezionando la sorgente attraverso il selettore "INPUT SENSITIVITY" (7). In caso di ingresso di segnale proveniente da ingresso di linea o da un'uscita mixer impostare il selettore (7) su "LINE". In caso di ingresso microfonico, impostare il selettore (7) su "MIC". Per una veloce panoramica sui cavi audio confrontare la tabella a pagina 14.
• Collegare l'alimentazione connettendo il cavo con connettore di tipo Neutrik® powerCON TRUE1® a "MAINS INPUT" (8)
• All'accensione il led di picco lampeggia brevemente e lo schermo OLED (2) si attiva attestandosi sulla schermata iniziale:

Gain Level1 Enter Menú

• Ruotare il PUSH ROTARY ENCODER (3) a sinistra o destra per regolare il volume del sistema al livello adeguato.
• Verificare la corretta emissione sonora di IG2T

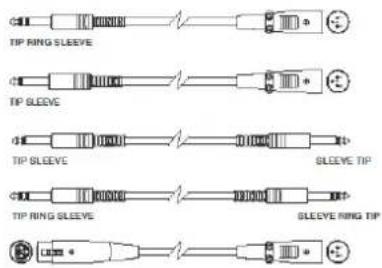

• Balanced

TIP RING SLIEVE SLEEVE RING TP TIP RING SLIEVE

• Unbalanced

TIP RING SLEEVE TIP SLEEVE TIP SLEEVE SLEEVE TIP TIP RING SLEEVE SLEEVE RING TIP


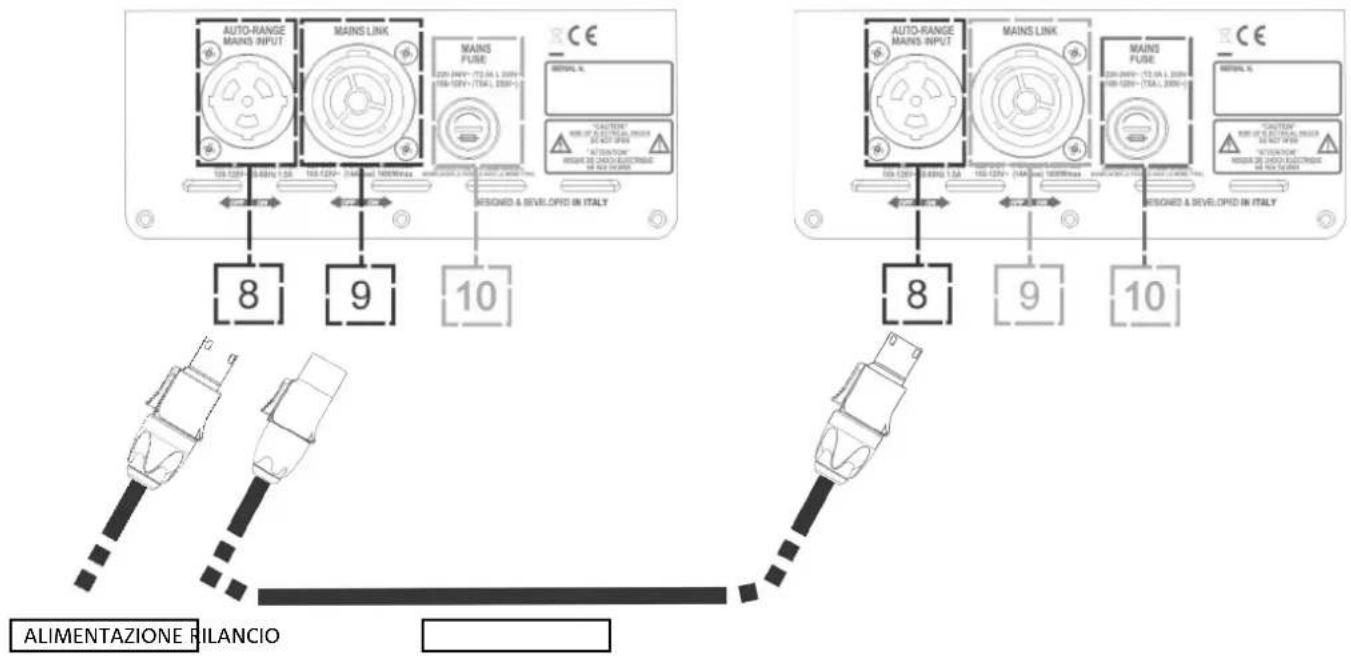

COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio dell'alimentazione)

NOTA PER L'INSTALLATORE (100-120 V). I dati di targa riportati sul pannello del diffusore sono riferiti (e limitati) al cavo fornito in dotazione. Nel caso in cui non si utilizzi tale cavo, i limiti massimi delle correnti (e delle potenze) di LINK ammessi sono indicati nella seguente tabella:

Modello Corrente (100-120 V) Potenza (100-120 V)
IG2T (100-120 V) 18 A 1900 W

I cavi devono essere opportunamente dimensionati e la progettazione, installazione e verifica dell'impianto devono essere effettuate esclusivamente da personale qualificato. A.E.B. Industriale declina ogni responsabilità in caso di utilizzo di cavi non idonei, non certificati e non compatibili col corretto dimensionamento dell'impianto e le normative in vigore per il Paese di utilizzo.

Grazie all'utilizzo dei connettori Neutrik® PowerCon TRUE1® su IG2T, è possibile rilanciare l'alimentazione dal primo diffusore ad uno successivo, fino ad una corrente massima di 15 A (3400 W) nei paesi con tensione di alimentazione 220-240Vac e di 14 A (1600 W) nei paesi con tensione di alimentazione 100-120Vac. Per effettuare questo tipo di connessione è sufficiente collegare il cavo di alimentazione fornito a corredo sull'ingresso MAINS INPUT (8) della prima IG2T e connettere il cavo LINK POWERCON TRUE1® (opzionale) tra l'uscita MAIN LINK (9) e l'ingresso MAINS INPUT (8) della IG2T successiva. E' possibile ripetere questo tipo di collegamento fino al raggiungimento della massima corrente ammessa e indicata dal connettore MAINS LINK (9) del primo diffusore.

ATTENZIONE!

Il valore della corrente massima ammessa indicata nei dati di targa della IG2T (MAIN LINK) è calcolata dalla specifica della corrente massima del connettore PowerCON TRUE1®; tale valore non è assoluto ma è in funzione del tipo di cavo utilizzato per la connessione alla rete di alimentazione della prima IG2T (sezione e tipo di spina utilizzata) e dei successivi cavi di LINK (sezione e tipo di cavo). Verificare sempre in fase di progettazione e dimensionamento dell'impianto e comunque prima di effettuare i collegamenti in sequenza tra i prodotti, le correnti (e le potenze) massime ammissibili nonché l'esatto dimensionamento delle sezioni dei conduttori dei cavi utilizzati.

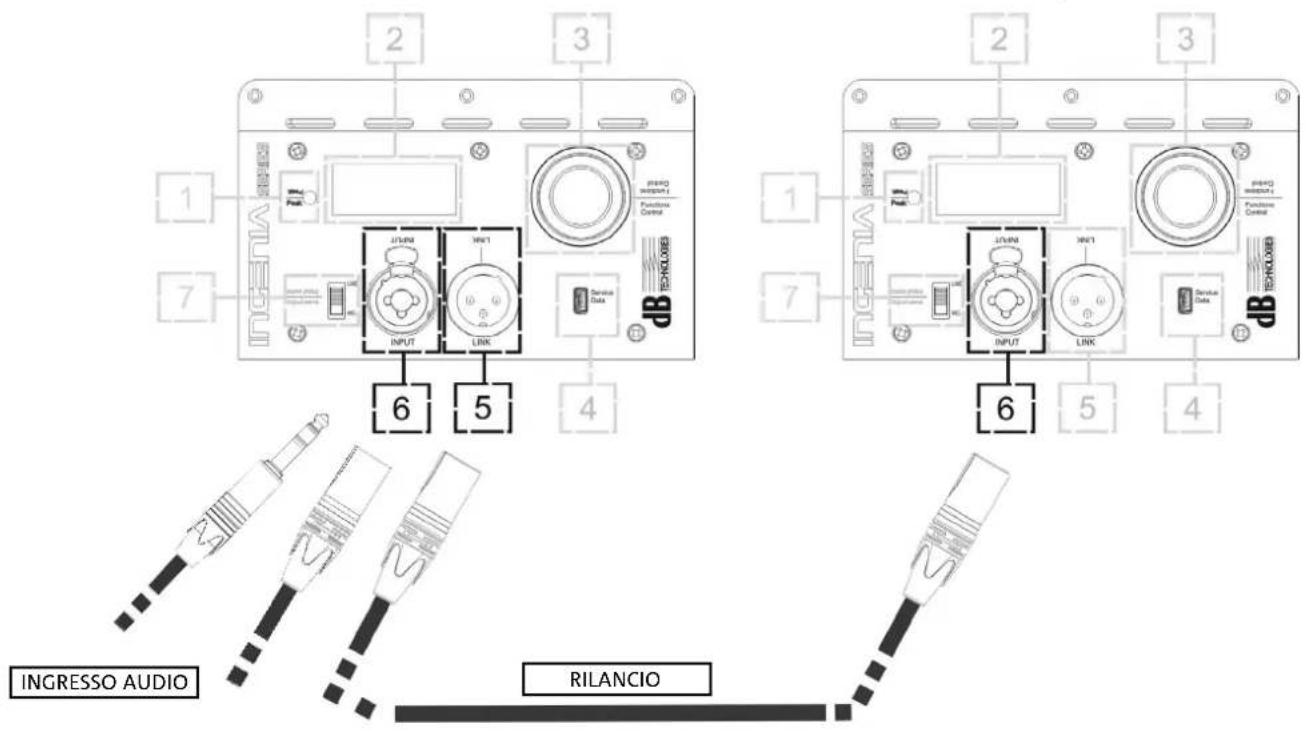

COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio)

2 3 1 7 INPUT LINK RILANCIO 6 5 4 2 3 1 7 INPUT LINK 6 5 4 INGRESSO AUDIO RILANCIO

Per collegare 2 o più diffusori alla stessa sorgente audio, può essere utile, in diversi tipi di installazione, rilanciarne il segnale da un primo a un secondo e così via. Connettere innanzitutto una qualsiasi sorgente sonora nell'ingresso "INPUT" (6) del primo diffusore (per il differente collegamento "LINE" o "MIC" confrontare la sezione COLLEGAMENTO DEGLI INGRESSI). Collegare poi con un cavo bilanciato XLR l'uscita "LINK" (5) del primo diffusore all'ingresso "INPUT" (6) del secondo. Questa seconda operazione può essere poi ripetuta collegando diffusori per ottenere l'installazione più adeguata al contesto.

INGENIA IG2T Cod. 420120238 REV. 1.1

UTILIZZO DI UNA COPPIA DI DUE DIFFUSORI IG2T IN COLONNA

Per il corretto montaggio meccanico di due diffusori IG2T, uno sull'altro, è necessario ricorrere ad una coppia di staffe di collegamento LP-IG. Per ogni ulteriore dettaglio consultare le istruzioni di questo accessorio.

Una volta che i due diffusori sono correttamente montati, il riconoscimento a infrarossi presente sulle maniglie agisce automaticamente, occorre solamente effettuare il check nei menu iniziali della configurazione che sarà presentato nel seguente capitolo.

ATTENZIONE!

• E' possibile montare, far dialogare e riconoscere tramite le porte ad infrarossi solo 2 diffusori identici.
• Non utilizzare mai le maniglie per appendere il diffusore!

LATO INFERIORE LATO SUPERIORE LATO SUPERIORE LATO INFERIORE

INGENIA IG2T Cod. 420120238 REV. 1.1

3. PANNELLO DI CONTROLLO E MENU DI SETTAGGIO

ACCESSO AI MENU

Il push rotary encoder (3) permette sia di operare una selezione, ruotandolo, sia di operare una conferma, se premuto. Queste selezioni e conferme permettono di navigare fra i menu, visibili sul display OLED (2). All'interno dei menu, la rotazione a destra o sinistra permette anche un incremento o decremento dei valori selezionati.

1 7 2 3 6 5 4 INCEITA T19 ATLMS INPUT LINK Diversified Control TECHNOLOGY SELEZIONE / DECREMENTO SELEZIONE / INCREMENTO

Esempi di utilizzo del push rotary encoder

La schermata iniziale dopo l'accensione mostra il livello di IG2T. È possibile proteggere tutte le impostazioni attraverso una password. Per conoscere tutti i dettagli relativi, consultare il paragrafo Menu Options.

• Una volta effettuate le impostazioni manualmente, queste rimangono memorizzate anche dopo lo spegnimento del diffusore.
• Dopo circa un minuto che non ci sono selezioni o conferme, il sistema ritorna alla schermata iniziale. Lo stesso ritorno può essere effettuato volutamente da qualsiasi punto, in 2 modi:

A. selezionando e confermando il simbolo

B. tenendo premuto il push rotary encoder per qualche secondo.

- Se i diffusori sono 2, montati correttamente uno sull'altro, il sistema li riconosce ed è quindi possibile controllarli entrambi agendo sul rotary di uno solo (mirroring OLED).

All'accensione dell'IG2T, il display si attesta sulla schermata iniziale, che mostra il GAIN e il livello di segnale VU METER.

INGENIA IG2T Cod. 420120238 REV. 1.1

Gain Level1 Enter Menu

Da questa schermata, premendo il rotary push encoder, si accede ai vari menu, di cui è riportata la struttura generale nella figura sottostante.

Struttura dei Menu

ATTENZIONE!

• Il menu "SYSTEM COVERAGE" è visibile solo quando il sistema abbia riconosciuto automaticamente, attraverso le porte a infrarossi presenti sulle maniglie, che vi sono 2 diffusori sovrapposti.
• Il menu "SUBWOOFER MATCHING" è visibile solo quando si sia selezionata la presenza di un subwoofer nelle impostazioni.

INGENIA IG2T Cod. 420120238 REV. 1.1

La struttura dei menu principali può essere rappresentata circolarmente, il push rotary encoder consente di scorrerla sia con rotazione a sinistra che a destra. Vedi figura sottostante.

Rappresentazione circolare dei menu

IL MENU BUILD SYSTEM

Questo menu configura automaticamente il sistema in base al numero di diffusori, alla presenza o meno di un subwoofer, alla posizione ed inclinazione dei diffusori stessi. È composto da 3 sottomenu:

• SYSTEM CHECK
  • SYSTEM STRUCTURE
• SYSTEM TYPE

Build System Menu

Sottomenu

SYSTEM CHECK

Il sistema è in grado di rilevare, tramite la comunicazione a infrarossi (le porte di comunicazione sono sulle maniglie dei diffusori) se l'utente sta utilizzando uno o due diffusori IG2T. Una volta entrati in questa schermata:

Back IR Selfcheck System NEXT

1. Ruotare il rotary encoder selezionando → Selfcheck System e confermare la scelta premendo il push rotary encoder.
2. Dopo una breve animazione, il sistema passa automaticamente al menu successivo (SYSTEM STRUCTURE).
3. Se non è necessario effettuare questa operazione, selezionare e confermare → NEXT, se è necessario ritornare alla schermata pricipale, selezionare e confermare → BACK.

SYSTEM STRUCTURE

Il menu permette di aggiornare manualmente il numero di subwoofer nella configurazione che state utilizzando. Se è necessario aggiornare il numero di subwoofer connessi.

BACK Speakers 1 Subwoofers 0 NEXT

1. Ruotare il rotary selezionando la voce "subwoofer" e confermarla.
2. Selezionare e confermare il numero di subwoofer che si intende utilizzare.
3. Selezionare e confermare → NEXT per passare al menu successivo, selezionare e confermare → BACK per ritornare al sottomenu SYSTEM CHECK.

INGENIA IG2T Cod. 420120238 REV. 1.1

SYSTEM TYPE

Le tipologie di sistema che sono previste utilizzando l'IG2T sono 2:

• Stacked
• Flown

System Type BACK Stacked Flown NEXT

In configurazione "Stacked" uno o 2 diffusori IG2T possono essere in appoggio su stand o subwoofer (confrontare il capitolo ESEMPI DI INSTALLAZIONE).

In configurazione "Flown", invece, uno o due diffusori IG2T sono appesi.

Una volta entrati nel menu SYSTEM TYPE:

• Selezionare e confermare la modalità desiderata fra “Stacked” e “Flown”, selezionare e confermare →NEXT per accedere alla schermata successiva (selezionare e confermare → BACK per ritornare a quella precedente). A questo punto, se in precedenza il sistema ha rilevato la presenza di 2 diffusori, si accederà al menu SYSTEM COVERAGE, e se si è selezionata la presenza di un woofer nel precedente sottomenu SYSTEM STRUCTURE, si accederà poi al menu
• SUBWOOFER MATCHING, in caso contrario (Speakers 1, Subwoofer 0) la schermata successiva sarà quella iniziale, e la procedura sarà terminata.

ATTENZIONE!

• Non installare mai il diffusore in appoggio diretto a terra, utilizzare sempre uno stand opzionale (non fornito) con palo standard diametro 35 mm e treppiede con piede centrale posizionato in avanti. Verificare sempre l'effettiva stabilità dell'installazione.
• Il modello INGENIA IG2T in montaggio "Stacked" su stand a treppiede non può essere montato in configurazione a 2 diffusori sovrapposti, ma esclusivamente a diffusore singolo, per motivi di sicurezza.

IL MENU SAVE/LOAD SYSTEM

Questo menu permette di salvare e successivamente richiamare le configurazioni di utilizzo del sistema. Sebbene allo spegnimento l'IG2T conservi tutte le informazioni delle ultime impostazioni effettuate, può essere molto utile avere a disposizione, per contesti diversi, altrettante impostazioni salvate in precedenza e poterle richiamare velocemente. A questo scopo l'IG2T consente di salvare e nominare 5 settaggi con la funzione "SAVE" e di richiamarli con la funzione "RECALL". Nel caso sia necessario poi modificare i settaggi presenti in una delle locazioni di memoria, è possibile sovrascrivere successivamente le locazioni precedentemente salvate.

Save/Load Menu

Per salvare un'impostazione dei vari parametri, accedere al menu SAVE/LOAD SYSTEM e:

1. selezionare e confermare il numero di una delle locazioni di memoria, da 1 a 5.

2. selezionare e confermare "SAVE".

3. assegnare un titolo alla locazione. È possibile utilizzare un titolo alfanumerico fino a 14 lettere/cifre. Si seleziona e quindi conferma una lettera alla volta a fianco del numero di locazione. Quando si vuole terminare il titolo è sufficiente confermare il carattere di spazio vuoto (_).

4. Premere "OK" alla schermata successiva.

5. Il sistema salva quindi le impostazioni nel numero di locazione col titolo prescelto.

Per richiamare un'impostazione, caricandola nel sistema:

1. Selezionare e confermare la locazione di memoria desiderata.
2. Selezionare e confermare "RECALL".

3. Premere "OK" alla schermata successiva.

4. Il sistema ha caricato le impostazioni relative alla locazione di memoria desiderata ed è ritornato alla schermata principale.

Per sovrascrivere un'impostazione su una precedente basta selezionare una locazione preesistente e selezionare e confermare "OK" alla schermata di conferma di overwrite.

IL MENU ACOUSTIC CORRECTION

In diverse occasioni può rivelarsi utile effettuare un'equalizzazione differenziata del segnale di uscita dal diffusore. Il DSP presente nell'IG2T gestisce anche quest'opzione.

A questo scopo accedere al menu ACOUSTIC CORRECTION e:

1. selezionare e confermare la banda di frequenza su cui occorre effettuare la correzione. È possibile agire su 3 bande:

A. LF - Low Frequency, con correzione + 3dB - 6 dB e risoluzione da 0.5 dB
B. MF - Medium Frequency, con correzione + 0 dB - 6 dB e risoluzione da 0.5 dB
C. HF - High Frequency, con correzione + 3 dB - 6dB e risoluzione da 0.5 dB

1. selezionare e confermare il livello di correzione desiderata.
2. se è necessario ripetere l'operazione per altre bande ritornare al punto 1, altrimenti selezionare il simbolo di home e ritornare alla selezione dei menu principali

Acoustic Correction Menu

LF+3 MF+0 HF-6

- L'acoustic correction può essere usata per migliorare l'intelligibilità o attenuare frequenze che risultino predominanti. Non sostituisce una corretta disposizione dei diffusori, che va valutata tenendo conto delle caratteristiche acustiche dell'ambiente.

INGENIA IG2T Cod. 420120238 REV. 1.1

IL MENU STAGE ALIGNMENT

In una situazione live in cui siano presenti diverse fonti di amplificazione, come amplificatori per chitarre sul palco, o sorgenti acustiche naturali come una batteria, è possibile “allineare” virtualmente i diffusori IG2T, indicando la distanza in metri o piedi a cui si trovano queste sorgenti. In questo modo si otterrà un unico fronte d’onda acustica senza ritardi, in tutti quei contesti live in cui questo è necessario. Per effettuare una regolazione di questo tipo, dopo aver effettuato l’accesso al menù STAGE ALIGNMENT:

1. selezionare e confermare il campo "DISTANCE".
2. selezionare e conferm are il valore desiderato di distanza con range 0-15 m e risoluzione di 20 cm.
3. Ritornare alla schermata iniziale selezionando il simbolo "HOME".

In caso di utilizzo delle IG2T in ambienti che richiedano più stadi di amplificazione replicati a distanze diverse, è possibile ritardare appositamente il segnale in uscita dai diffusori, in modo che l'ascoltatore percepisca un unico fronte d'onda in qualsiasi punto della sala. Si pensi ad esempio alla copertura di un ambiente indoor particolarmente ampio e lungo.

Per effettuare questo tipo di regolazione, dopo aver effettuato l'accesso al menu SYSTEM DELAY:

1. selezionare e confermare il campo "DELAY".
2. 1. selezionare e confermare il valore di ritardo desiderato con range 0-126 ms in termini di tempo o 0-43,7 m / 0-143,4 ft (piedi) in termini di distanzaRitornare alla schermata iniziale selezionando il simbolo "HOME".

3. Ritornare alla schermata iniziale selezionando il simbolo "HOME".

System Delay Menu

BACK Delay 126_5ms 43_7m 143_4ft

Settaggio per ambienti ampi e lunghi

IL MENU MICROPHONE SETTING

L'IG2T permette l'ingresso di un microfono con connettore XLR. Nel contesto di utilizzo di questa sorgente, può essere utile applicare un filtraggio al segnale per eliminare frequenze indesiderate (con un filtro passa-alto con frequenza di taglio regolabile). Oppure può rendersi necessario intervenire (con un filtro notch con centro banda selezionabile) per evitare un feedback (o effetto Larsen). Per effettuare una o entrambe queste regolazioni, dopo aver effettuato l'accesso al menu MICROPHONE SETTING:

1. selezionare e confermare HP filter (filtro passa-alto).
2. selezionare e confermare il valore di frequenza di taglio del filtro passa-alto, con range variabile 50 Hz – 200 Hz e risoluzione 10 Hz (selezionare il valore "None" se si intende disattivare il filtro).
3. selezionare e confermare "Antifeedback" (filtro anti-feedback o anti-effetto Larsen).
4. selezionare e confermare il valore di frequenza di centro banda, con range variabile 260 Hz – 15000 Hz e risoluzione di 10 Hz (selezionare il valore "None" se si intende disattivare il filtro).
5. Ritornare alla schermata iniziale selezionando il simbolo "HOME".

Per le funzionalità di questo menu, visibile solamente se nella fase di SYSTEM CHECK il sistema ha riconosciuto automaticamente 2 diffusori, confrontare anche il paragrafo "DIGITAL STEERING" nella sezione "ESEMPI DI INSTALLAZIONE".

Questo menu consente di modificare il fascio dell'onda emessa e la copertura acustica relativa, una volta che il DSP abbia riconosciuto l'installazione di 2 diffusori IG2T:

• UP →10° per un'installazione con necessità di copertura acustica dal basso verso l'alto.
• UP →5° per dirigere il fronte d'onda con un'inclinazione media verso l'alto.
• UP →2.5° per dirigere il fronte d'onda con una leggera inclinazione verso l'alto.
• FAR →° quando i diffusori devono arrivare il più lontano possibile, in una situazione in cui siano installati frontalmente all'auditorio all'altezza degli spettatori.
• DOWN →2.5° per dirigere il fronte d'onda con una leggera inclinazione verso il basso.
• DOWN →5° da utilizzare per inclinare la copertura acustica verso il basso (ad esempio pubblico non molto distante dai diffusioni e installazione in sospensione).
• DOWN →10° per una direttività con la maggior angolazione possibile verso il basso (ad esempio con un pubblico vicino e un'installazione in sospensione).

System Coverage Menu

FAR 0° BACK

Questo menu è visibile esclusivamente se in precedenza, nel sottomenu BUILD SYSTEM→SYSTEM STRUCTURE si è selezionata la presenza almeno di un subwoofer. Inoltre, in questo caso, l'accesso a questo menu avviene automaticamente dopo aver effettuato i settaggi di "SYSTEM TYPE" per completare le impostazioni generali di sistema. Il menu consente innanzitutto di identificare il subwoofer utilizzato. Permette poi di decidere se utilizzare la sua frequenza di crossover o impostare una frequenza selezionabile in base al modello (range massimo 70-120 Hz con risoluzione 5 Hz). Questa scelta dipende dal tipo di collegamento fra subwoofer e diffusore, come mostrato nell'illustrazione sotto. Il menu fornisce anche il suggerimento per il delay da impostare nel subwoofer. Per effettuare la scelta della frequenza e del delay, dopo essere entrati nel menu SUBWOOFER MATCHING:

Subwoofer Matching Menu

1. selezionare e confermare il tipo di subwoofer associato
2. selezionare e confermare HpFilter e selezionare e confermare la frequenza di crossover desiderata.
3. verificare per i settaggi dell'impianto qual è il valore di delay consigliato per il subwoofer nel campo SubDelay.
4. selezionare "BACK" o "HOME" per ritornare rispettivamente alla scelta dei menu o alla schermata principale.

BACK SUB15H HPFilter SubXover SubDelay 12ms

Se è necessario, si può impostare direttamente un valore di HpFilter su IG2T, senza utilizzare il crossover di un subwoofer. Se invece si utilizza quest'ultimo:

a) in caso di COLLEGAMENTO DIRETTO, verificare la frequenza di crossover sul subwoofer, e replicarla sull'IG2T impostando il relativo valore nel campo HpFilter.

b) In caso di collegamento XOVER DAL SUBWOOFER, settare "SubXover" nel campo HpFilter di IG2T.

INGENIA IG2T Cod. 420120238 REV. 1.1

IL MENU OPTIONS

PASSWORD (ON/OFF e scelta del codice)

1. →ON/OFF (selezionare e confermare se si desidera attivare/disattivare una protezione delle impostazioni con password).
2. →PASSWORD (possibilità, con selezione e conferma, di immettere una password alfanumerica fino a 6 cifre/caratteri).

SUPERUSER PASSWORD

Per sbloccare il sistema in caso di smarrimento della password: Q2R5D9.

Options Menu

CONTRAST

1. Selezionare e confermare per regolare il contrasto del display OLED con un'accentuazione della luminosità da 0 a 100% e risoluzione del 5%.

STAND-BY (ON/OFF dello spegnimento automatico e scelta dell'intervallo di tempo)

1. —ON/OFF (selezionare e confermare se si desidera attivare/disattivare uno stand-by a tempo del pannello di controllo).
2. →PASSWORD (possibilità, con selezione e conferma, di immettere un valore temporale dpo il quale il pannello di controllo entra in stand-by, variabile fra 0':10" – 10':00 e risoluzione di 10").

RESTORE

1. Selezionare e confermare per attivare un ripristino alle impostazioni di fabbrica.

INFO

1. Selezionare e confermare per visualizzare le informazioni sull'ultima versione firmware caricata.

EXIT

1. Selezionare e confermare per uscire dal menu OPTIONS.

IL MENU EXIT

Questo menu permette, quando selezionato e confermato, di ritornare alla schermata iniziale dell'IG2T.

Exit Menu

INGENIA IG2T Cod. 420120238 REV. 1.1

4. ESEMPI DI INSTALLAZIONE

• Per utilizzare 2 diffusori l'uno sull'altro, occorre servirsi dell'accessorio opzionale LP-IG. Per ogni ulteriore informazione, fare riferimento alle istruzioni di questo accessorio.
• Verificare sempre che le maniglie, che permettono la comunicazione a infrarossi, siano prive di ostacoli nell'installazione per la comunicazione a infrarossi, evitare di coprirle e rimuovere eventuale polvere o sporcizia che si possa depositare su di esse.
• Non sono ammessi tipi di installazione diversi da quelli qui illustrati.

INSTALLAZIONE SU STATIVO

1 INGENIA IG2T è installabile su stativo a treppiede opzionale standard con palo di diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 150 cm.

ATTENZIONE!

• Utilizzare uno stand dimensionato opportunamente con il piede centrale in avanti per assicurare una stabilità adeguata.
• Il modello INGENIA IG2T in montaggio "Stacked" su stand non può essere montato in configurazione a 2 diffusori sovrapposti, ma esclusivamente a diffusore singolo, per motivi di sicurezza.

Tramite installazione con l'accessorio GSA-IG, è possibile utilizzare i diffusori (1 o 2) montati su subwoofer. In questo modo si può ottenere un sistema estremamente compatto e potente su tutte le frequenze acustiche con installazione a terra. E' necessario un fissaggio meccanico addizionale, o un fissaggio con cinghie, per assicurare correttamente l'installazione. Seguire le istruzioni relative alla configurazione del subwoofer relativa alla sezione SUBWOOFER MATCHING una volta completata l'installazione.

E' possibile l'utilizzo di un solo speaker montato su palo diametro 35 mm. La massima altezza ammessa tra la base dello speaker e il pavimento è 150 cm. E' necessario un fissaggio meccanico addizionale, o un fissaggio con cinghie per assicurare correttamente l'installazione. Seguire le istruzioni relative alla configurazione del subwoofer relativa alla sezione SUBWOOFER MATCHING una volta completata l'installazione.

INSTALLAZIONE A TERRA

E' possibile un'installazione a terra di 1 o 2 INGENIA IG2T tramite l'accessorio GSA-IG. E' necessario un fissaggio meccanico con viti o tasselli adeguati al tipo di pavimentazione. Per ogni ulteriore informazione consultare i manuali relativi agli accessori.

INSTALLAZIONE IN SOSPENSIONE

Per configurazione flown, si considera la sospensione di 1 o 2 diffusori IG2T, con l'accessorio opzionale DRK-IG, il quale permette l'utilizzo di un grillo. La combinazione DRK-IG con il truss adapter TA-IG rende possibile il montaggio su una struttura specifica, come un'americana. In sospensione, è utilissimo utilizzare i rilanci sia di alimentazione, sia di segnale, per ottenere una riduzione della complessità dei collegamenti, come mostrato nella sezione "PRIMA ACCENSIONE".

ATTENZIONE!

• In contesti di utilizzo all'aperto, ancorare il diffusore per evitare oscillazioni dovute agli agenti atmosferici e al vento.
• Non utilizzare mai le maniglie per appendere il diffusore!

INGENIA IG2T può essere installata a muro tramite le staffe opzionali WB-IG2. Curare il posizionamento in modo da ottenere la copertura ottimale. Tenere conto, in caso di doppio speaker verticale correttamente installato (è obbligatorio in questo caso l'utilizzo di LP-IG), della possibilità di utilizzare la tecnologia del digital steering (vedi paragrafo). Consultare le istruzioni di WB-IG2 per ulteriori informazioni.

Il digital steering è una tecnologia che può essere opportunamente adottata per direzionare la copertura acustica di due diffusori sovrapposti, modificandola in base alle esigenze del contesto di utilizzo e dell'installazione. Il DSP dell'INGENIA IG2T rende il fronte d'onda acustica di 2 diffusori sovrapposti come quello di un unico diffusore angolato, come mostrato in figura. In fase di setup, riconosciuti i 2 diffusori tramite le porte a infrarossi presenti sulle maniglie, è possibile modificare la copertura acustica tramite un apposito menu SYSTEM COVERAGE (altrimenti invisibile se il diffusore è in configurazione singola):

FAR 0° BACK

Per ogni informazione ulteriore fare riferimento alla sezione IL MENU SYSTEM COVERAGE.

Inclinazione

5. AGGIORNAMENTO DEL FIRMWARE

È molto importante mantenere aggiornato il firmware del prodotto, per garantirne una piena funzionalità. Controllare periodicamente il sito http://www.dbtechnologies.com nella sezione "DOWNLOADS". Una volta che si sia verificata la presenza di una versione di firmware nuova:

1. Scaricare l'USB BURNER MANAGER nella sezione "SOFTWARE & CONTROLLER".
2. Scaricare il file .zip dell'ultimo firmware nella sezione "DOWNLOADS" relativa all'INGENIA IG2T.
3. Nella schermata dell'USB BURNER MANAGER, in alto a destra, selezionare "File Opening".
4. Selezionare il file del firmware precedentemente scaricato (verificando la correttezza in base al proprio sistema operativo).
5. Cliccare UPDATE.

ATTENZIONE!

Aggiornando il firmware non è garantita la presenza delle vecchie impostazioni salvate alla successiva accensione del prodotto.

INGENIA IG2T Cod. 420120238 REV. 1.1

6. RISOLUZIONE DEI PROBLEMI

Il diffusore non si accende:

1. Verificare la corretta presenza dell'alimentazione a monte dell'impianto.
2. Verificare che il cavo di alimentazione con connettore Neutrik® powerCON TRUE1® sia correttamente inserito.

Il diffusore si accende ma non emette nessun suono:

1. Verificare che i collegamenti in ingresso del segnale audio siano correttamente effettuati con cavi con con connettori Neutrik®.
2. Verificare che i cavi utilizzati non siano danneggiati.
3. Verificare che il mixer o la sorgente audio sia accesa e mostri chiaramente la presenza di segnale in uscita.
4. Verificare che il livello del guadagno nella schermata iniziale sia impostato a un valore adeguato.

Il diffusore risulta collegato, ma il pannello di controllo appare totalmente spento, schermo OLED compreso:

1. Ruotare il push rotary encoder per riattivare un'eventuale situazione di stand-by del display precedentemente inserita.
2. Verificare che il cavo di alimentazione con connettore Neutrik® powerCON TRUE1® sia correttamente inserito.
3. Verificare che non manchi l'alimentazione a monte dell'impianto.

Il diffusore emette un suono distorto:

1. Regolare per primo il volume della sorgente, poi portare il guadagno di ingresso dell'IG2T a un valore adeguato.
2. Verificare che i cavi utilizzati non siano danneggiati, nel qual caso sostituirli (un cavo danneggiato può portare a perdita o alterazione del segnale).
3. Verificare le impostazioni dei menu che influiscono sul contenuto in frequenza del segnale in uscita e in particolare:
   a) ACOUSTIC CORRECTION
   b) MICROPHONE SETTING se in ingresso è collegato un microfono

INGENIA IG2T Cod. 420120238 REV. 1.1

Il sistema non riconosce 2 diffusori sovrapposti, e nella schermata SYSTEM STRUCTURE compare 1 solo speaker:

1. Verificare di aver montato correttamente i 2 diffusori, uno sull'altro, con quello superiore capovolto, e di aver utilizzato e fissato correttamente le staffe di collegamento LP-IG come da istruzioni di questo accessorio.
2. Verificare che le maniglie superiori e inferiori dei diffusori, che contengono le porte di comunicazione a infrarossi, non siano in nessun modo coperte.

Eseguire nuovamente la procedura di “Selfcheck System” all’interno di SYSTEM CHECK, come mostrato nel paragrafo relativo.

Non è possibile modificare le impostazioni dei vari menu del pannello di controllo, pur essendo il diffusore chiaramente acceso:

1. Verificare l'eventuale presenza di una password di blocco precedentemente impostata.
2. Verificare la funzionalità in rotazione e pressione del push rotary encoder.

Il diffusore emette un suono ritardato rispetto alla sorgente:

1. Verificare le impostazioni dei menu che influiscono sul ritardo del segnale audio e in particolare:

Il display non permette di vedere chiaramente le impostazioni dei menu:

1. Accedere al menu relativo alla regolazione della luminosità del display OPTIONS → CONTRAST (vedi le informazioni relative alla sezione IL MENU OPTIONS).

INGENIA IG2T Cod. 420120238 REV. 1.1

Tipologia:

Diffusore attivo a 2 vie a sviluppo verticale

DATI ACUSTICI

Risposta in frequenza [-10dB]:	59 - 20.000 Hz
Risposta in frequenza [-6dB]:	63 - 19200 Hz
Max SPL:	128 dB
HF compression diver (uscita):	1”
HF Voice Coil:	1.4” (Titanio)
Tipologia HF:	Compression driver al neodimio
Direttività:	Verticale asimmetrica
Frequenza di crossover:	1900 Hz
Copertura (HxV):	100° x 80° (+15°/-65°)
LF:	2 x 8”
LF Voice coil:	2”
Tipologia LF:	Neodimio

AMPLIFICATORE

Tipologia:	Digipro® G3
Classe di amplificazione:	Classe D

INGENIA IG2T Cod. 420120238 REV. 1.1

Potenza di amplificazione RMS:	400 W
Potenza di picco:	800 W
Interfaccia:	Push rotary encoder + OLED display
Display autorotativo:	Sì
Riconoscimento della posizione:	EPD
Controllo in mirroring (per 2 diffusori con controllo IR):	Sì
Corrente di inrush: 18,64 A

PROCESSORE

Controller interno:	DSP 56 bit
Convertitore A/D D/A:	24 bit/48 kHz
Impostazioni:	Impostazioni di utilizzo di fabbrica e personalizzabili, salvabili e richiamabili
Limiter:	Peak, RMS, Termico

INGRESSI

Ingressi:	1x Combo (XLR/Jack) bilanciato/sbilanciato
Uscite:	1x XLR link OUT
USB:	Mini USB di tipo B

DIMENSIONI

Materiale:	Polipropilene PP rinforzato
Griglia:	Acciaio verniciato / lavorazione CNC
Predisposizione per fly-bar:	Sì

INGENIA IG2T Cod. 420120238 REV. 1.1

Maniglie:	1 superiore / 1 inferiore con interfaccia IR
Montaggio su palo:	Sì, 36 mm
Larghezza:	228 mm
Altezza:	646 mm
Profondità:	315 mm
Peso:	12,8 kg

Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l'obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

INGENIA IG2T Cod. 420120238 REV. 1.1

INDEX

1. GENERAL INFORMATIONS......41

WELCOME! 41

PRELIMINARY OVERVIEW....41

USER REFERENCES....41

MECHANICAL AND ACOUSTIC CHARACTERISTICS....42

DIMENSIONS 42

ACOUSTIC COVERAGE 42

ACCESSORIES 43

CHARACTERISTICS OF THE AMPLIFICATION AND CONTROL SECTION....44

INPUT AND CONTROL SECTION 45

POWER SUPPLY SECTION 46

2. FIRST SWITCH-ON 47

PACKAGE CONTENTS......47

INSTALLATION....47

CONNECTING THE INPUTS 47

CONNECTING THE POWER SUPPLY 48

CONNECTING OUTPUTS BETWEEN MULTIPLE MODULES (power supply linking).... 49

CONNECTING OUTPUTS BETWEEN MULTIPLE MODULES (audio signal linking) 50

USE OF A PAIR OF STACKED IG2T SPEAKERS 51

3. CONTROL PANEL AND SETTING MENUS....52

ACCESSING THE MENUS....52

BUILD SYSTEM MENU 55

SYSTEM CHECK 55

SYSTEM STRUCTURE 55

SYSTEM TYPE 56

SAVE/LOAD SYSTEM MENU 56

ACOUSTIC CORRECTION MENU....57

STAGE ALIGNMENT MENU....58

SYSTEM DELAY MENU....58

MICROPHONE SETTING MENU 59

SYSTEM COVERAGE MENU 60

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

INGENIA IG2T Cod. 420120238 REV. 1.1

INHALTSVERZEICHNIS

1. ALLGEMEINE INFORMATIONEN....76

WILLKOMMEN! 76

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

INGENIA IG2T Cod. 420120238 REV. 1.1

RÉSUMÉ

1. INFORMATIONS GÉNÉRALES......111

BIENVENUE! 111

VUE D'ENSEMBLE INTRODUCTIVE....111

RÉFÉRENCES POUR L'UTILISATEUR ....111

CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES ....112

DIMENSIONS 112

COUVERTURE ACOUSTIQUE 112

ACCESSOIRES 113

CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE .....114

SECTION D'INPUT ET DE CONTRÔLE 115

SECTION D'ALIMENTATION.... 116

2. PREMIÈRE MISE EN ROUTE....117

CONTENU DE L'EMBALLAGE ....117

INSTALLATION....117

CONNEXION DES ENTRÉES.... 117

CONNEXION DE L'ALIMENTATION.... 118

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

INGENIA IG2T Cod. 420120238 REV. 1.1

INDICE

1. →ON/OFF (selezionare e confermare se si desidera attivare/disattivare una protezione delle impostazioni con password).
2. →PASSWORD (possibilità, con selezione e conferma, di immettere una password alfanumerica fino a 6 cifre/caratteri).

PASSWORD SUPERUSUARIO

Località Crespellano

40053 VALSAMOGGIA

BOLOGNA (ITALIA)

Tel [phone]

Fax [phone]

www.dbtechnologies.com

[e-mail]

INGENIA IG2T Cod. 420120238 REV. 1.1
