Produkttyp	2-Wege-Aktivlautsprecher mit vertikaler Ausrichtung
Marke	DB Technologies
Modell	Ingenia IG2T
Abmessungen (L x H x T)	228 x 646 x 315 mm
Gewicht	12,8 kg
Gehäusematerial	Verstärktes Polypropylen (PP) mit interner Metallstruktur
Schutzgitter	Lackierter Stahl / CNC-Bearbeitung
Verstärkung	Digipro G3, Klasse D, 400 W RMS, 800 W Spitze
DSP-Prozessor	56 Bit, 24 Bit/48 kHz
Frequenzgang (-10 dB)	59 Hz - 20 kHz
Maximaler SPL	128 dB
Abstrahlverhalten (H x V)	100° x 80° (+15°/-65°) asymmetrisch
Tieftöner (LF)	2 x 8" mit 2" Schwingspule und Neodym-Magnet
Hochtöner (HF)	1" Kompressionstreiber, 1,4" Titanschwingspule, Neodym-Magnet
Übergangsfrequenz	1900 Hz
Stromversorgung	Auto-Range 100-120V / 220-240V, Neutrik PowerCON TRUE1 Anschluss
Mitgelieferte Sicherung	Für 220-240 V (T2.5A L 250V) und 100-120 V (T3A L 250V)
Audioeingänge	1x Combo XLR / Klinke (symmetrisch/unsymmetrisch)
Audioausgang	1x XLR LINK (symmetrisch)
USB-Anschluss	Mini-USB Typ B für Firmware-Updates
Display und Steuerung	Selbstrotierendes OLED-Display mit Push-Rotary-Encoder
Hauptfunktionen	Digital Steering, 3-Band akustische Korrektur, Systemverzögerung, Bühnenausrichtung, speicherbare Parameter, Passwort, automatische Standby
Optionales Zubehör	Fly-Bar DRK-IG, Bügel LP-IG, Stativ GSA-IG, Wandhalterung WB-IG2, Tasche TC-IG2T, Regenschutz RC-M1
Sicherheit	Verstärker nicht öffnen, vor Feuchtigkeit schützen, nur Neutrik-Kabel verwenden, nicht an den Griffen aufhängen

Häufig gestellte Fragen - Ingenia IG2T DB Technologies

Wie aktualisiere ich die Firmware des Ingenia IG2T?

Laden Sie den USB BURNER MANAGER von der Website dbtechnologies.com herunter, sowie die .zip-Datei der neuesten Firmware. Öffnen Sie die Software, wählen Sie die Datei aus und klicken Sie auf UPDATE. Verwenden Sie den vorderen Mini-USB Typ B Anschluss.

Wie verbinde ich zwei IG2T Lautsprecher als Säule?

Verwenden Sie das Paar Bügel LP-IG, um die beiden Module übereinander zu befestigen. Nach der Montage erkennen die Infrarotports der Griffe automatisch die Konfiguration. Führen Sie im Menü BUILD SYSTEM einen Selfcheck System durch, um sie zu identifizieren.

Was tun, wenn der Lautsprecher nicht angeht?

Überprüfen Sie, ob das Netzkabel mit Neutrik PowerCON TRUE1 Stecker richtig eingesteckt ist und die vorgeschaltete Stromversorgung vorhanden ist. Überprüfen Sie auch die Sicherung und ersetzen Sie sie bei Bedarf (verwenden Sie die für Ihre Spannung geeignete Sicherung).

Wie stelle ich die akustische Korrektur ein?

Rufen Sie das Menü ACOUSTIC CORRECTION auf. Sie können drei Bänder einstellen: LF (Tiefen) von -6 bis +3 dB, MF (Mitten) von -6 bis 0 dB, HF (Höhen) von -6 bis +3 dB, in 0,5 dB Schritten. Verwenden Sie den Encoder zur Auswahl und Bestätigung.

Was ist Digital Steering und wie wird es verwendet?

Das Digital Steering ermöglicht die Ausrichtung des akustischen Strahls zweier übereinander angeordneter IG2T. Es wird über das Menü SYSTEM COVERAGE eingestellt, das nur sichtbar ist, wenn zwei Lautsprecher erkannt werden. Sie können Winkel von -10° bis +10° (UP oder DOWN) oder die Position FAR 0° wählen.

Wie speichere und rufe ich eine Konfiguration auf?

Wählen Sie im Menü SAVE/LOAD SYSTEM einen Speicherplatz von 1 bis 5 aus, dann wählen Sie SAVE, um die aktuellen Parameter mit einem Namen (bis zu 14 Zeichen) zu speichern. Zum Abrufen wählen Sie den Speicherplatz und dann RECALL.

Wie verwende ich ein Mikrofon mit dem IG2T?

Schließen Sie das Mikrofon an den Combo XLR/Klinke-Eingang an und stellen Sie den Schalter INPUT SENSITIVITY auf MIC. Im Menü MICROPHONE SETTING können Sie einen Hochpassfilter (50-200 Hz) und einen Anti-Larsen-Filter (260 Hz - 15 kHz) aktivieren.

Wie konfiguriere ich eine Systemverzögerung?

Im Menü SYSTEM DELAY können Sie eine Verzögerung von 0 bis 126 ms (entspricht 0-43,7 m) hinzufügen. Dies ermöglicht die Ausrichtung mehrerer Lautsprecher in einem großen Raum, um Echos zu vermeiden. Verwenden Sie den Encoder, um den Wert einzustellen.

Welches Zubehör ist für den Ingenia IG2T erhältlich?

Das optionale Zubehör umfasst: die Aufhängevorrichtung DRK-IG, den Truss-Adapter TA-IG, die Verbindungsbügel LP-IG, das Stativ für Subwoofer GSA-IG, die Wandhalterung WB-IG2, die Transporttasche TC-IG2T und den Regenschutz RC-M1.

Wie reinige und pflege ich den Lautsprecher?

Trennen Sie vor der Wartung die Stromversorgung. Reinigen Sie die Außenseite mit einem feuchten Tuch (keine Lösungsmittel). Vermeiden Sie Feuchtigkeit und Staub auf den Gittern und Griffen (Infrarotports). Verwenden Sie ausschließlich hochwertige Neutrik Kabel. Versuchen Sie nicht, den Verstärker zu öffnen.

BEDIENUNGSANLEITUNG Ingenia IG2T DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

7. SPECIFICHE TECNICHE

GENERALE

EINFÜHRENDE ÜBERSICHT....76

HINWEISE FÜR DEN BENUTZER 76

MECHANISCHE UND AKUSTISCHE MERKMALE 77

ABMESSUNGEN....77

AKUSTISCHES BESCHALLUNGSFELD 77

ZUBEHÖR 78

MERKMALE DER VERSTÄRKER- UND STEUERSEKTION 79

INPUT AND CONTROL SECTION....80

NETZTEIL 81

2. ERSTE INBETRIEBNAHME 82

VERPACKUNGSINHALT 82

INSTALLATION....82

ANSCHLUSS DER EINGÄNGE 82

ANSCHLUSS DER STROMVERSORGUNG 83

ANSCHLUSS DER AUSGÄNGE UNTER MEHREREN MODULEN (Durchschleifen der Stromversorgung) 84

ANSCHLUSS DER AUSGÄNGE UNTER MEHREREN MODULEN (Durchschleifen des Audiosignals)...... 85

VERWENDUNG VON ZWEI ÜBERLAGERTEN LAUTSPRECHERN IG2T 86

3. BEDIENTAFEL UND EINSTELLUNGS-MENÜ....87

AUFRUF DES MENÜS....87

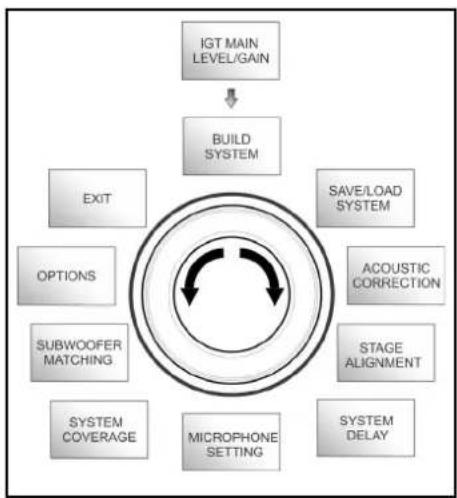

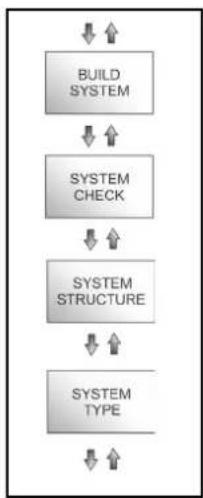

MENÜ BUILD SYSTEM 90

SYSTEM CHECK 90

SYSTEM STRUCTURE 90

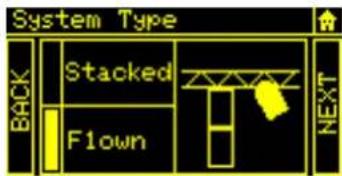

SYSTEM TYPE 91

MENÜ SAVE/LOAD SYSTEM 91

MENÜ ACOUSTIC CORRECTION....92

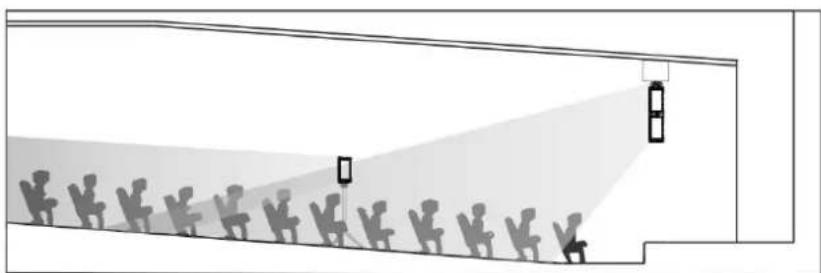

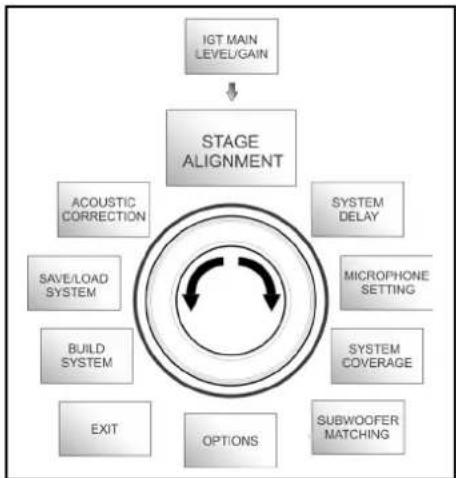

MENÜ STAGE ALIGNMENT....93

MENÜ SYSTEM DELAY....93

MENÜ MICROPHONE SETTING....94

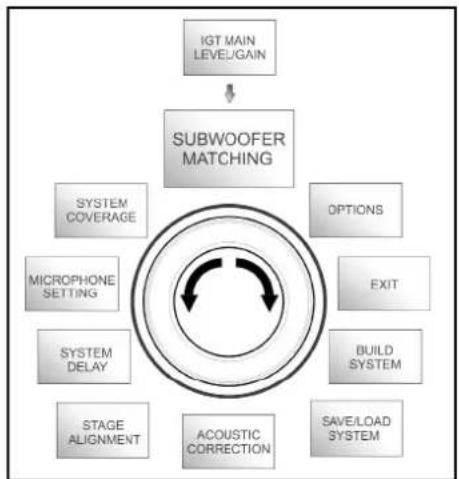

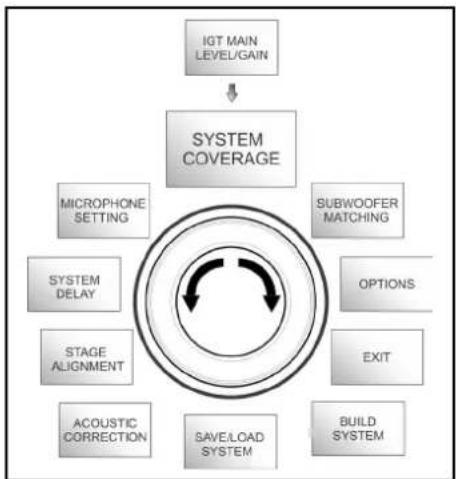

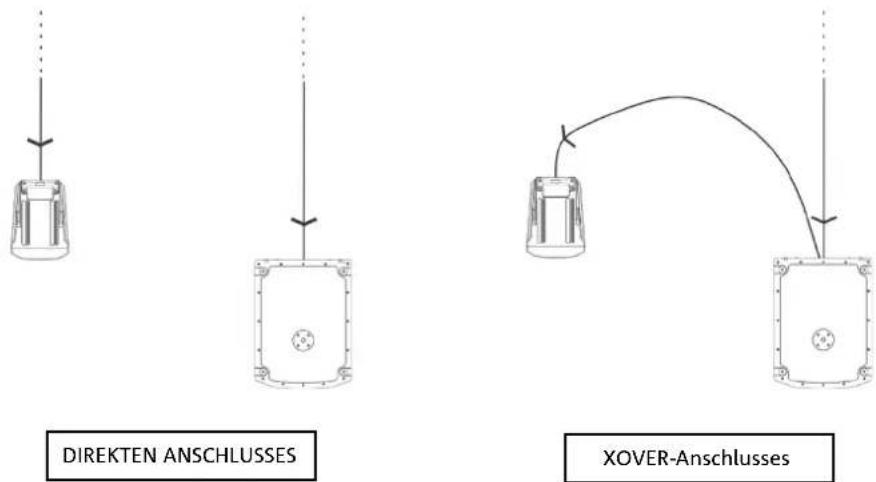

MENÜ SYSTEM COVERAGE....95

4. INSTALLATIONSBEISPIELE....99

7. TECHNISCHE DATEN ....105

ALLGEMEINES 105

AKUSTISCHE DATEN.... 105

VERSTÄRKER 105

PROZESSOR....106

EINGÄNGE 106

ABMESSUNGEN....106

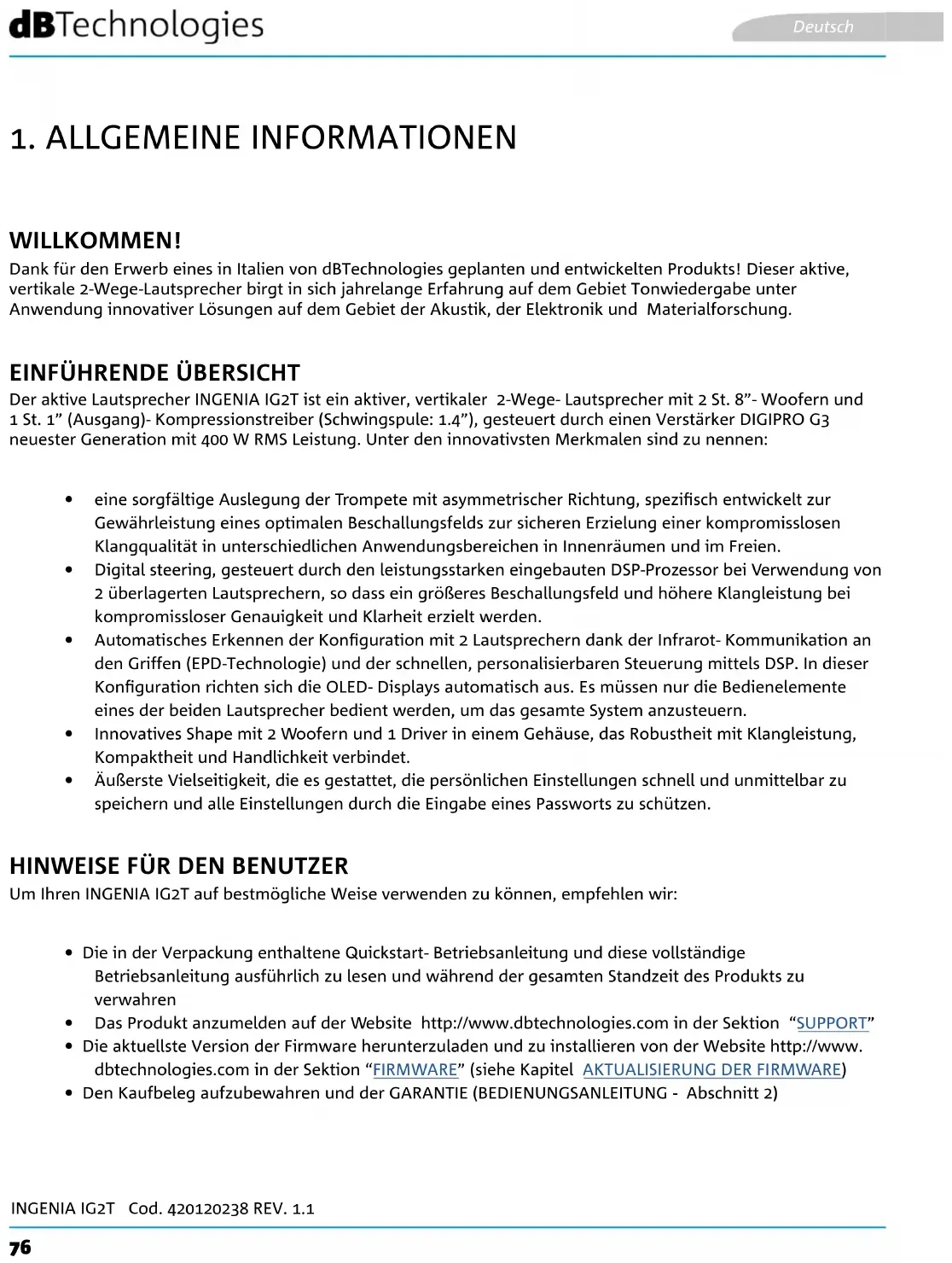

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Dank für den Erwerb eines in Italien von dBTechnologies geplanten und entwickelten Produkts! Dieser aktive, vertikale 2-Wege-Lautsprecher birgt in sich jahrelange Erfahrung auf dem Gebiet Tonwiedergabe unter Anwendung innovativer Lösungen auf dem Gebiet der Akustik, der Elektronik und Materialforschung.

EINFÜHRENDE ÜBERSICHT

Der aktive Lautsprecher INGENIA IG2T ist ein aktiver, vertikaler 2-Wege-Lautsprecher mit 2 St. 8"-Woofern und 1 St. 1" (Ausgang)-Kompressionstreiber (Schwingspule: 1.4"), gesteuert durch einen Verstärker DIGIPRO G3 neuester Generation mit 400 W RMS Leistung. Unter den innovativsten Merkmalen sind zu nennen:

• eine sorgfältige Auslegung der Trompete mit asymmetrischer Richtung, spezifisch entwickelt zur Gewährleistung eines optimalen Beschallungsfelds zur sicheren Erzielung einer kompromisslosen Klangqualität in unterschiedlichen Anwendungsbereichen in Innenräumen und im Freien.
• Digital steering, gesteuert durch den leistungsstarken eingebauten DSP-Prozessor bei Verwendung von 2 überlagerten Lautsprechern, so dass ein größeres Beschallungsfeld und höhere Klangleistung bei kompromissloser Genauigkeit und Klarheit erzielt werden.
• Automatisches Erkennen der Konfiguration mit 2 Lautsprechern dank der Infrarot- Kommunikation an den Griffen (EPD-Technologie) und der schnellen, personalisierbaren Steuerung mittels DSP. In dieser Konfiguration richten sich die OLED- Displays automatisch aus. Es müssen nur die Bedienelemente eines der beiden Lautsprecher bedient werden, um das gesamte System anzusteuern.
• Innovatives Shape mit 2 Woofern und 1 Driver in einem Gehäuse, das Robustheit mit Klangleistung, Kompaktheit und Handlichkeit verbindet.
• Äußerste Vielseitigkeit, die es gestattet, die persönlichen Einstellungen schnell und unmittelbar zu speichern und alle Einstellungen durch die Eingabe eines Passworts zu schützen.

HINWEISE FÜR DEN BENUTZER

Um Ihren INGENIA IG2T auf bestmögliche Weise verwenden zu können, empfehlen wir:

• Die in der Verpackung enthaltene Quickstart-Betriebsanleitung und diese vollständige Betriebsanleitung ausführlich zu lesen und während der gesamten Standzeit des Produkts zu verwahren
• Das Produkt anzumelden auf der Website http://www.dbtechnologies.com in der Sektion "SUPPORT"
• Die aktuellste Version der Firmware herunterzuladen und zu installieren von der Website http://www.dbtechnologies.com in der Sektion "FIRMWARE" (siehe Kapitel AKTUALISIERUNG DER FIRMWARE)
• Den Kaufbeleg aufzubewahren und der GARANTIE (BEDIENUNGSANLEITUNG - Abschnitt 2)

INGENIA IG2T Cod. 420120238 REV. 1.1

MECHANISCHE UND AKUSTISCHE MERKMALE

ABMESSUNGEN

INGENIA IG2T enthält in einem verstärkten Polypropylengehäuse mit 12.8 kg Gewicht zwei 8"-Woofer und einen 1" (Ausgang)-Kompressionstreiber (Schwingspule: 1.4") mit Neodym-Magneten hervorragender Eigenschaften in Bezug auf Kompaktheit, Gewicht und Leistung. Die interne, leichte Metallstruktur verbessert die Steifigkeit und das akustische Verhalten. Die Abmessungen eines einzelnen Lautsprechers sind: 228 x 646 x 315 mm. Die Griffe gestatten leichten Transport und Verlagerung des Lautsprechers auch durch eine einzelne Person. Darüber hinaus sind verschiedene Konfigurationen möglich, von der Installation auf Subwoofer bis zur hängenden Installation des einzelnen oder doppelten Lautsprechers.

646 228

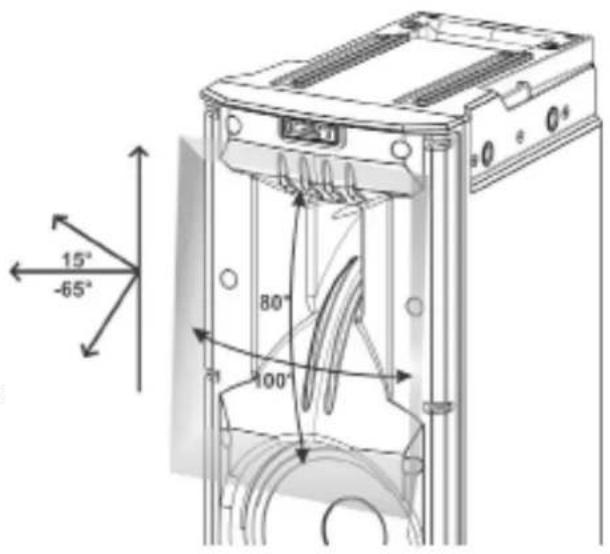

Die besondere Öffnungsweite der Trompete, die in der Abbildung schematisch dargestellt ist, gewährleistet ein Gesamt-Beschallungsfeld von 100 x 80° (+15°/- 65°). Dieses asymmetrische, vertikale Richtverhalten gewährleistet ausgezeichnete Beschallung sowohl in Innenräumen als auch im Freien. Bei überlagerter Installation von 2 IG2T kann darüber hinaus mit dem Digital Steering der Gesamt-Beschallungsbereich der Lautsprecher gesteuert werden, so dass trotz vertikaler Installation der IG2T die gleiche Wirkung erzielt wird, wie bei einem einzelnen, schräg geneigt montierten Lautsprecher, was höchste Vorteile in Bezug auf das Richtverhalten hat.

15° -65° 80° 100°

INGENIA IG2T Cod. 420120238 REV. 1.1

ZUBEHÖR

Für eine rasche Montage sind als Option die folgenden Zubehörteile verfügbar:

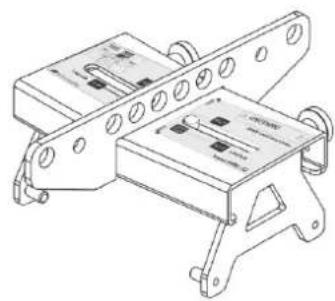

• Fly-bar DRK-IG (und optionaler TA-IG) für vertikale Aufhängung
- Paar Befestigungsbügel LP-IG für die Befestigung von 2 übereinander gestapelten Modulen IG2T.

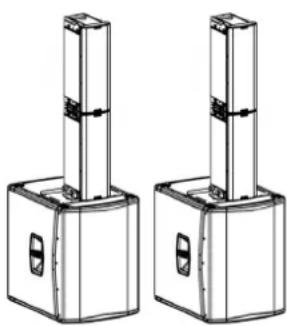

- Optionaler Ständer GSA-IG für die Montage auf Subwoofer (oder für die Montage an dem Boden).
- Wandbügel WB-IG2 für feste Wandinstallation.

- Für den Transport und den Schutz des Lautsprechers stehen eine spezielle Tasche TC-IG2T und eine Regenschutzabdeckung zur Verfügung RC-M1.

- Zum Aufhängen des Lautsprechers keinesfalls die Griffe verwenden!

Für weitere Informationen wenden Sie sich bitte an die zuständigen Handbüchern.

INGENIA IG2T Cod. 420120238 REV. 1.1

MERKMALE DER VERSTÄRKER- UND STEUERSEKTION

Der Digitalverstärker neuester Generation DIGIPRO G3 der Klasse D bildet den Kern des IG2T und liefert eine Klangleistung von 400 W RMS.

Dank des Switching- Netzgeräts mit besonders wirksamer Auto-Range-Funktion ist das Gerät geräuscharm und benötigt keinen aktiven Kühlapparat.

Die Steuerung des Systems erfolgt durch einen spezifischen DSP-Prozessor, der das Einstellen verschiedener Parameter gestattet, sowie die automatische Steuerung der Kommunikation zwischen den Modulen bei Konfigurationen mit 2 überlagerten Lautsprechern. In diesem letzteren Fall steuert der DSP einzeln die akustischen Komponenten, um eine konfigurierbare Richtwirkung zu erzielen (Digital Steering).

ACHTUNG!

• Das Modul muss vor Feuchtigkeit geschützt werden
• Es darf keinesfalls versucht werden, den Verstärker zu öffnen
• Bei Funktionsstörungen sofort die Stromversorgung unterbrechen, indem der Netzstecker des Moduls abgezogen wird. Dann Kontakt mit einer autorisierten Reparaturwerkstatt aufnehmen

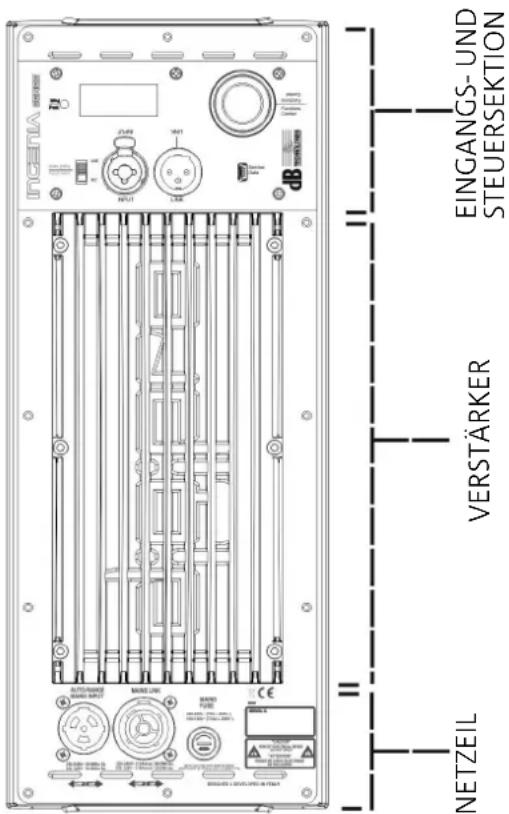

EINGANGS- UND STEUERSEKTION VERSTÄRKER NETZEIL

Das Bedienfeld des DIGIPRO G3 ist charakterisiert durch:

• EINGANGS- UND STEUERSEKTION
- VERSTÄRKER
• NETZTEIL

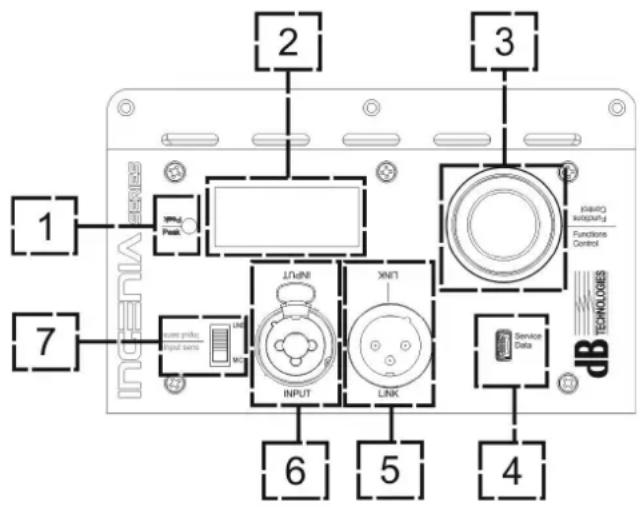

INPUT AND CONTROL SECTION

1. LED "PEAK"

Die rote Led leuchtet im Moment des Anschlusses der Stromversorgung kurz auf, bzw. wenn der Audio-Limiter in Betrieb ist.

ACHTUNG!

Den Lautsprecher nicht längere Zeit bei eingeschalteter oder blinkender Led betreiben, die einen Betrieb unter übermäßig hoher Belastung bei Verzerrungen anzeigt.

1 2 3 7 6 5 4 Service Data TECHNOLOGIES INPUT LINK INPUT INFLUID Power FREQ Functions Control

2. DISPLAY OLED

Das Display richtet sich automatisch aufgrund der

Beschleunigungs-Überwachung aus, die erkennt, ob der Lautsprecher

aufrecht oder kopfüber installiert wurde. Es besteht die Möglichkeit, eine Kontrastregelfunktion und eine Selbstabschaltungs-Funktion zu konfigurieren (siehe Kap. BEDIENTAFEL UND EINSTELLUNGS-MENÜ).

3. PUSH ROTARY ENCODER

Der Push Rotary Encoder gestattet die Auswahl sowohl durch Drehen (Auswahl Menü und Einstellwerte), als auch durch Druck (Bestätigung der vorgenommenen Auswahl) für die Navigation im Menü.

4. USB SERVICE DATA

Anhand des Mini USB-Ports Typ B kann die Firmware des Geräts upgedatet werden. Weitere Informationen stehen zur Verfügung auf der Website http://www.dbtechnologies.com in der Sektion "FIRMWARE" und Kapitel AKTUALISIERUNG DER FIRMWARE).

ACHTUNG!

Der Anschluss USB SERVICE DATA darf ausschließlich zum Updaten der Firmware des Produkts verwendet werden. Keine USB-Einheiten am Gerät anschließen, da andernfalls Schäden oder Funktionsstörungen auftreten können.

5. AUSGANG "LINK"

Symmetrischer Ausgang XLR, der es gestattet, das Audio-Signal an einen weiteren Lautsprecher mit Verstärker zu senden.

6. EINGANG "INPUT" COMBI

Kombinierter Eingang XLR-TR-TRS des Audio-Signals. Gestattet die Verwendung eines symmetrischen Steckers XLR oder einer Steckbuchse TS oder TRS zu 14 ".

ACHTUNG!

Ausschließlich Kabel mit hochwertigen Originalsteckern Neutrik® verwenden. Die Verwendung anderer oder qualitativ minderwertiger Stecker könnte die Funktionstüchtigkeit des Lautsprechers beeinträchtigen.

7. WAHLSCHALTER "INPUT SENSITIVITY"

Dieser Wahlschalter dient zur Unterscheidung zwischen einem vom Mixer oder der Leitung kommenden ("LINE") und einem vom Mikrofon kommenden Signal ("MIC").

INGENIA IG2T Cod. 420120238 REV. 1.1

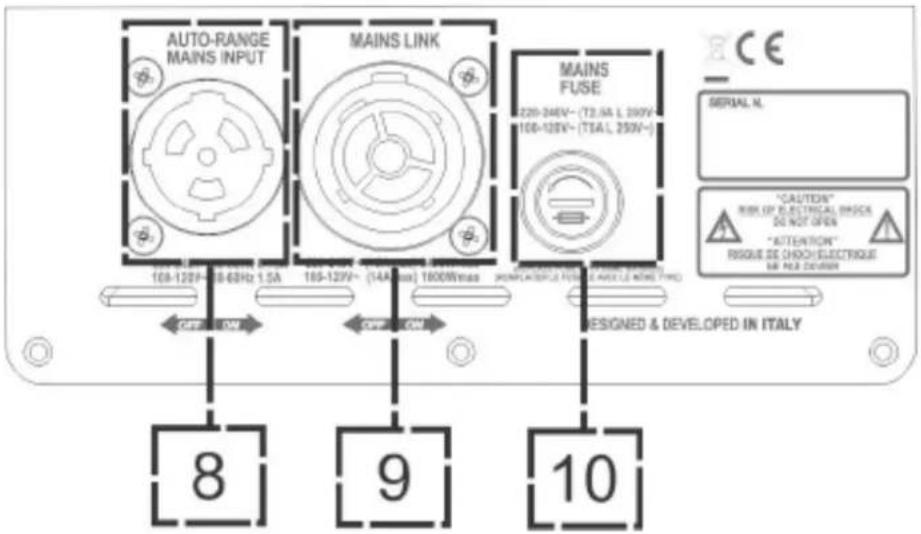

NETZTEIL

AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE 1220-246V~ (T2.5A L 250V~ 100-120V~ (T3A L 250V~) 108-120V~ 1.5A 169-120V~ (14A Max) 1600W Max DESIGNED & DEVELOPED IN ITALY 8 9 10 SERIAL N. "CAUTEN" WORK OF ELECTRICAL SWITCH DO NOT OPEN "ATTENTION" RISQUE DE CHOCHELECTRIQUE RR NR DERIVEN

1. VERSORGUNGSEINGANG "AUTO-RANGE MAINS INPUT" Eingang für Stecker Neutrik® powerCON TRUE1.
2. AUSGANG ZUM DURCHSCHLEIFEN DER VERSORGUNGSSPANNUNG "MAINS LINK" Dank der Verbindung mit Stecker Neutrik® NAC3PX besteht die Möglichkeit, die Spannungsversorgung zu einem zweiten Modul durchzuschleifen.
3. SCHMELZSICHERUNG "MAINS FUSE" Netzsicherung

ACHTUNG!

Der Lautsprecher wird mit bereits eingesetzter Sicherung für den Betrieb mit 220-240 V ausgeliefert.

Wenn das Gerät mit 100-120 V Spannung versorgt werden soll:

1. Alle Anschlüsse lösen, einschließlich der Stromversorgung
2. 5 Minuten abwarten
3. Die Sicherung durch die mitgelieferte Sicherung für Spannungsbereich 100-120V ersetzen
4. Ausschließlich das mitgelieferte V ersorgungskabel verwenden.

INGENIA IG2T Cod. 420120238 REV. 1.1

2. ERSTE INBETRIEBNAHME

VERPACKUNGSINHALT

Bitte kontrollieren, dass der Inhalt der Verpackung des Lautsprechers INGENIA IG2T vollständig vorhanden ist:

• Versorgungskabel mit Stecker Neutrik® powerCON TRUE1®
• INGENIA IG2T
• Quick-Start-Anleitung und Garantie-Unterlagen
  • Schmelzsicherung für Betrieb mit 100-120V Spannung

ACHTUNG!

Der Lautsprecher wird mit bereits eingesetzter Sicherung für den Betrieb mit 220-240 V ausgeliefert. Wenn das Gerät mit 100-120 V Spannung versorgt werden soll:

1. Alle Anschlüsse lösen, einschließlich der Stromversorgung
   2.5 Minuten abwarten
2. Die Sicherung durch die mitgelieferte Sicherung für Spannungsbereich 100-120V ersetzen
3. Ausschließlich das mitgelieferte Versorgungskabel verwenden.

INSTALLATION

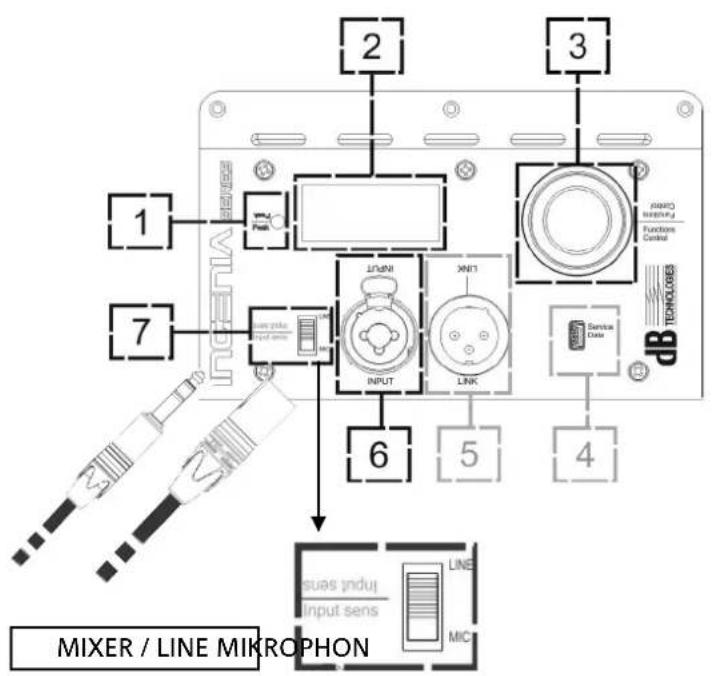

ANSCHLUSS DER EINGÄNGE

MIXER / LINE MIKROPHON 1 2 3 7 6 5 4 LINE MIC INPUT XNT1 LINK Service Data TECHNOLOGIES INAMO Sensing Functions Control

1 2 7 6 5 uses induj Input sens LINE MIC

INGENIA IG2T Cod. 420120238 REV. 1.1

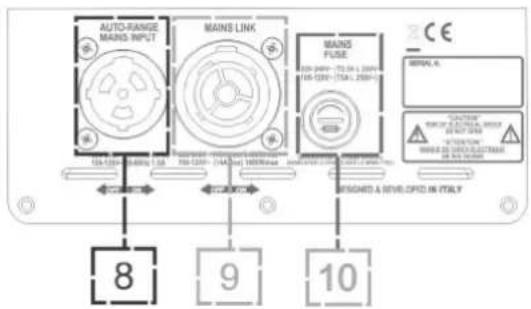

ANSCHLUSS DER STROMVERSORGUNG

STROMVERSORGUNG

Ausschließlich Kabel mit Stecker Neutrik® verwenden Eventuell beschädigte Kabel müssen ersetzt werden, um Funktionsstörungen und schlechte Tonqualität zu vermeiden.

Zur korrekten Installation des Lautsprechers INGENIA IG2T ist wie folgt vorzugehen:

• Den Audio-Eingang korrekt anschließen und die Tonquelle anhand des Wahlschalters "Input sensitivity" (6) einstellen. Bei Eingang eines Leitungssignals oder eines Signals vom Ausgang eines Mixers, den Wahlschalter (7) auf "LINE" stellen, bei Eingang von einem Mikrofon (dynamisches Mikrofon verwenden), den Wahlschalter (7) auf "MIC" stellen. Eine rasche Übersicht über die Audio-Kabel bietet die Tabelle auf Seite 82.
• Die Stromversorgung anschließen, indem das Kabel mit Stecker Neutrik® Typ powerCON TRUE1® in den Anschluss "MAINS INPUT" (8) eingesteckt wird.
• Beim Einschalten blinkt die Schaltspitzen-Led kurz und das Display OLED (2) wird aktiviert und zeigt den Anfangsbildschirm zur Kontrolle des Pegels und des Gains an:

Gain Level1 Enter Menú

• Den Schalter PUSH ROTARY ENCODER (3) nach links oder rechts drehen, um den Gain des Systems auf einen ausreichenden Pegel einzustellen.
  • Die korrekte Tonabgabe des IG2T kontrollieren.

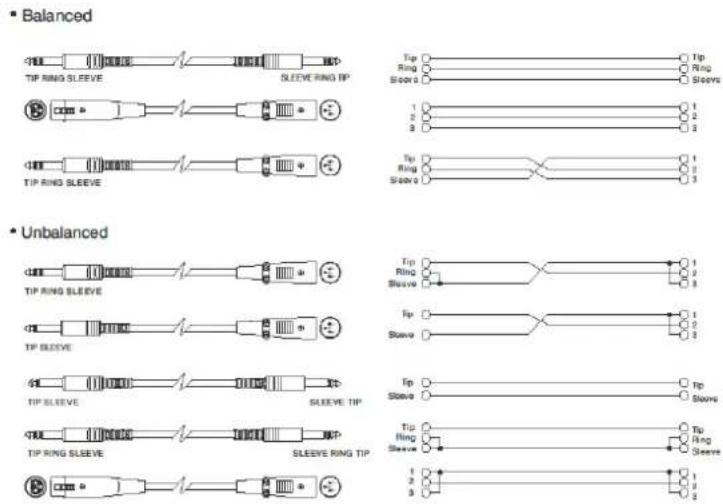

Balanced TIP RING SLEEVE SLEEVERING RING TP Tip Ring Scope 1 2 3 Top Ring Scope 1 2 3 Top Ring Scope 1 2 3 Unbalanced TIP RING SLEEVE Tip SLEEVE SLEEVE TIP Tip Ring Scope 1 2 3 Top Ring Scope 1 2 3 Top Ring Scope 1 2 3 Top Ring Scope 1 2 3

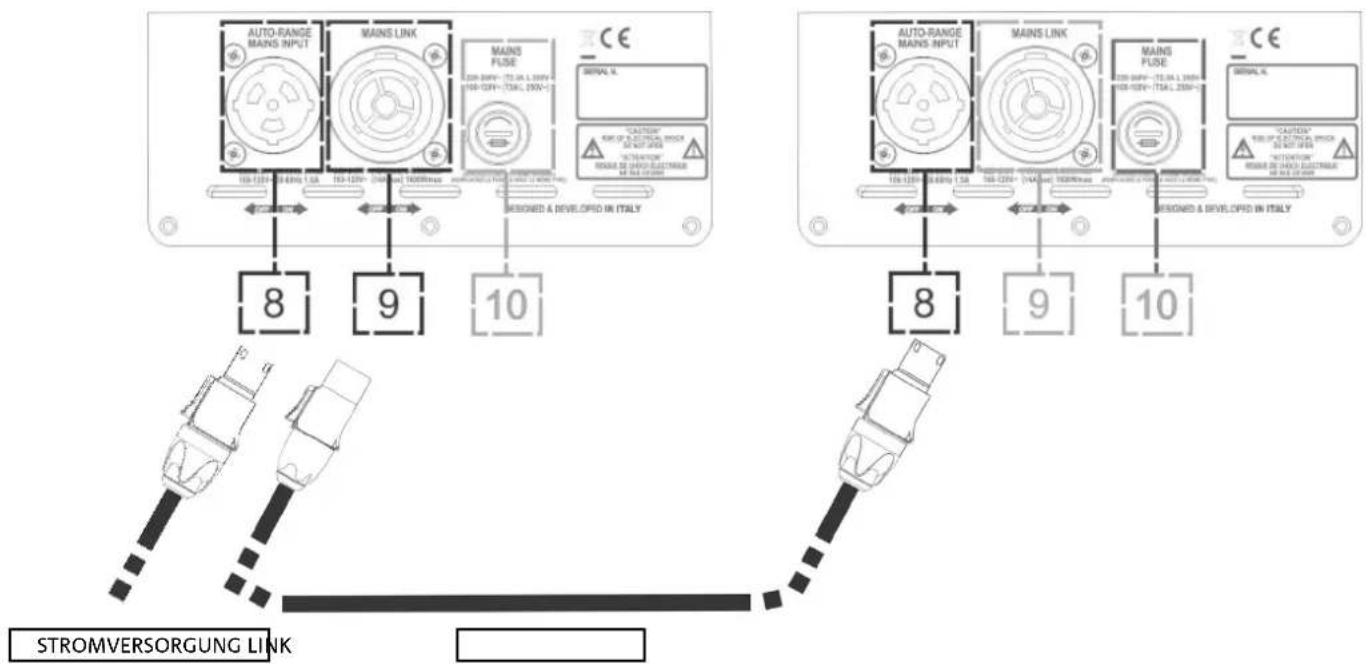

ANSCHLUSS DER AUSGÄNGE UNTER MEHREREN MODULEN (Durchschleifen der Stromversorgung)

HINWEIS FÜR DEN INSTALLATEUR (100-120V). Die Angaben auf dem Schild am Paneel des Diffusors beziehen (und beschränken) sich auf fas mitgelieferte Kabel. Falls dieses Kabel nicht verwendet wird, gelten als Höchstwerte für Strom (und Leistung) von LINK die in der folgenden Tabelle angegebenen Werte:

Modell Strom (100-120 V) Leistung (100-120 V)
IG2T (100-120 V) 18 A 1900 W

Die Kabel müssen angemessen dimensioniert sein und die Planung, Installation und Überprüfung der Anlage darf nur durch qualifiziertes Personal ausgeführt werden. A.E.B. Industriale übernimmt keine Haftung bei Verwendung von nicht angemessenen, zertifizierten oder mit der Auslegung der Anlage, sowie den jeweiligen geltenden nationalen Bestimmungen kompatiblen Kabel.

AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE E200-200V~72.0A L 200V~ 115B-120V~73.0A L 200V~ DESIGNED & DEVELOPED IN ITALY 8 9 10 STROMVERSORGUNG LINK AUTO-RANGE MAINS INPUT MAINS LINK MAINS FUSE E200-200V~72.0A L 200V~ 115B-120V~73.0A L 200V~ DESIGNED & DEVELOPED IN ITALY 8 9 10

INGENIA IG2T Cod. 420120238 REV. 1.1

Durch die Verwendung der Anschlüsse Neutrik® PowerCon TRUE1® mit IG2T kann die Speisung bis zu einem maximalen Strom von 15 A (3400 W) in Ländern mit einer Versorgungsspannung von 220-240Vac und 14 A (1600 W) in Ländern mit einer Versorgungsspannung von 100-120Vac vom ersten Diffusor zum nächsten weitergeführt werden. Für diesen Verbindungsstyp ist es ausreichend, das beiliegende Speiserkabel mit dem Eingang MAINS INPUT (8) des ersten IG2T und das Kabel LINK POWERCON TRUE1® (optional) zwischen dem Ausgang MAIN LINK (9) und dem Eingang MAINS INPUT (8) des nächsten IG2T anzuschließen. Dieser Verbindungsstyp kann wiederholt werden, bis der zulässige und vom MAINS LINK (9) des ersten Diffusors angezeigte maximale Strom erreicht wird.

ACHTUNG!

Der auf dem Schild des IG2T (MAIN LINK) angegebene Wert des zulässigen maximalen Stroms wird mit der Angabe des maximalen Stroms des Anschlusses PowerCON TRUE1 berechnet; dieser Wert ist nicht absolut, sondern abhängig von dem Kabeltyp, der für den Anschluss des ersten IG2T an das Netz verwendet wird (verwendeter Querschnitt und Steckertyp), sowie von den darauffolgenden LINK-Kabeln (verwendeter Querschnitt und Steckertyp). Während der Planungs- und Auslegungsphase der Anlage und vor den Serienanschlüssen der Produkte immer die zulässigen maximalen Ströme (und Leistungen) sowie die genaue Dimensionierung der Querschnitte der verwendeten Kabelleitungen überprüfen.

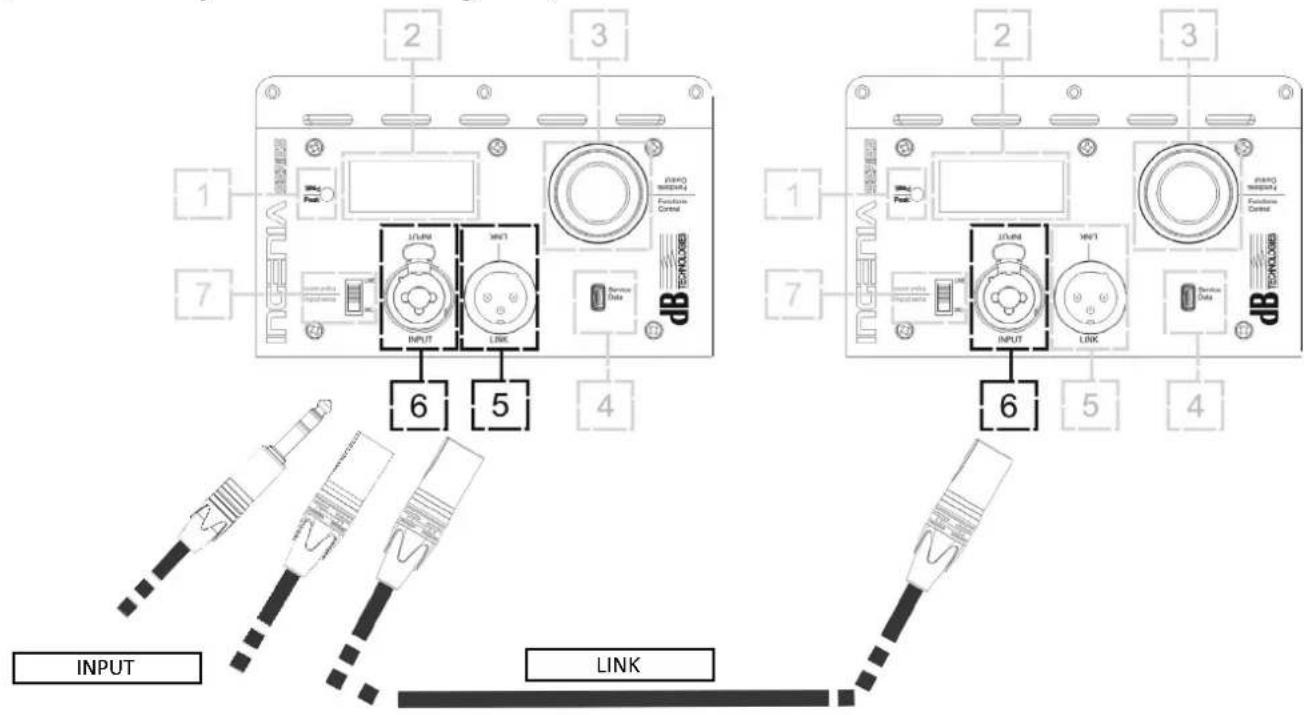

ANSCHLUSS DER AUSGÄNGE UNTER MEHREREN MODULEN (Durchschleifen des Audiosignals)

INPUT LINK 6 5 4 3 2 1 7 INGENIA INNO FUNCTIONAL Control LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK LINK INNO FUNCTIONAL Control INNO FUNCTIONAL Control

Zum Anschluss von 2 oder mehr Lautsprechern an der gleichen Tonquelle kann es bei verschiedenen Installationsarten hilfreich sein, das Signal von einem ersten auf einen zweiten Lautsprecher u.s.f. durchzuschleifen. Zunächst eine beliebige Tonquelle an den Eingang "INPUT" (6) des ersten Lautsprechers anschließen (bezüglich des unterschiedlichen Anschlusses von "LINE" oder "MIC" siehe Abschnitt ANSCHLUSS DER EINGÄNGE). Dann mit einem symmetrischen Kabel XLR den Ausgang "LINK" (5) des ersten Lautsprechers an den Eingang "INPUT" (6) des zweiten anschließen. Dieser zweite Vorgang kann dann zum Anschluss weiterer Lautsprecher wiederholt werden, bis der für die Umgebung am besten geeignete Aufbau erreicht ist.

INGENIA IG2T Cod. 420120238 REV. 1.1

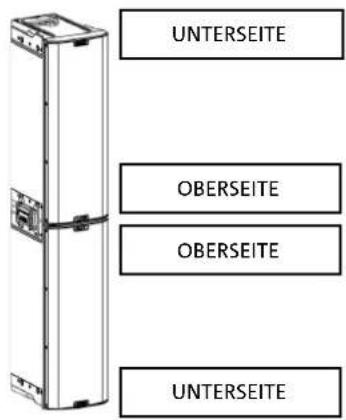

VERWENDUNG VON ZWEI ÜBERLAGERTEN LAUTSPRECHERN IG2T

Zur korrekten Montage und Verwendung von zwei übereinander angeordneten Lautsprechern IG2T ist ein Verbindungsbügel IP-IG erforderlich Alle weiteren Angaben sind der Anleitung dieses Zubehörteils zu entnehmen.

Nachdem die beiden Lautsprecher korrekt montiert wurden, ist die Infrarot- Erkennung an den Griffen automatisch wirksam. Es muss lediglich in den Anfangs- Konfigurationsmenüs das Checken vorgenommen werden, wie im folgenden Kapitel beschrieben.

ACHTUNG!

• Die Infrarot-Ports gestatten Montage, Dialog und Erkennung nur bei 2 identischen Lautsprechern.
• Zum Aufhängen des Lautsprechers keinesfalls die Griffe verwenden!

UNTERSEITE OBERSEITE OBERSEITE UNTERSEITE

INGENIA IG2T Cod. 420120238 REV. 1.1

3. BEDIENTAFEL UND EINSTELLUNGS-MENÜ

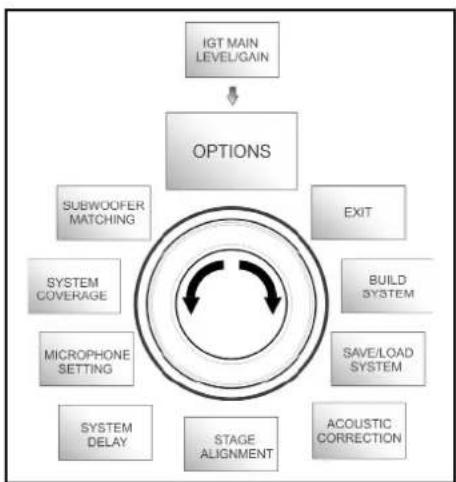

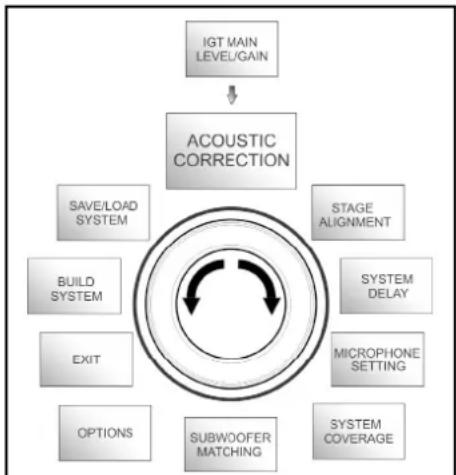

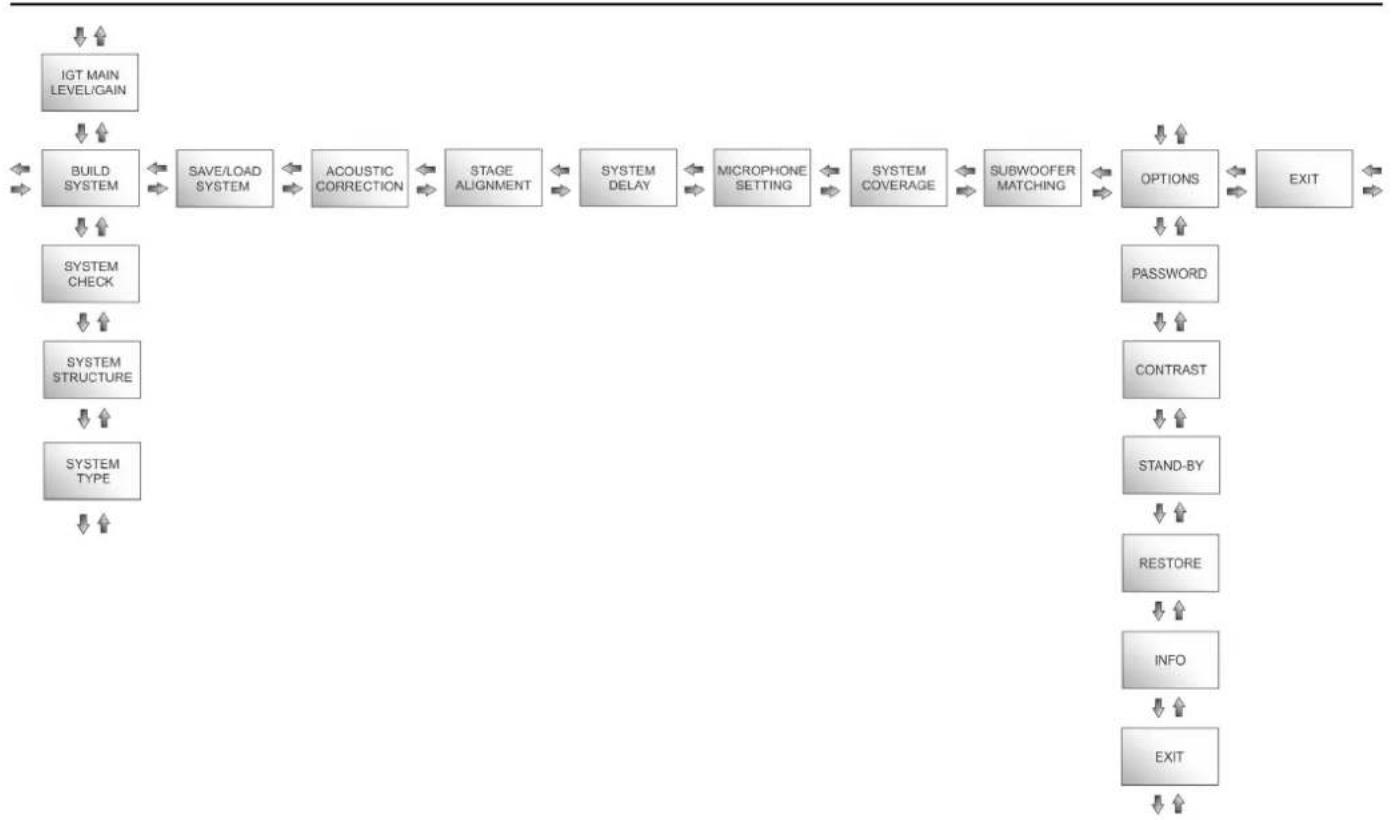

AUFRUF DES MENÜS

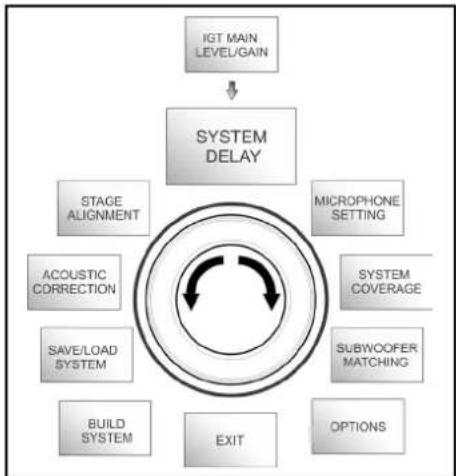

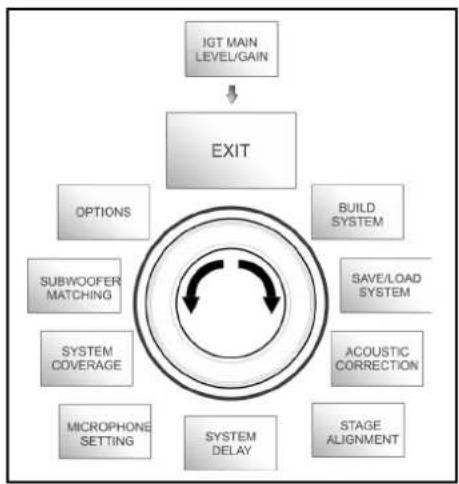

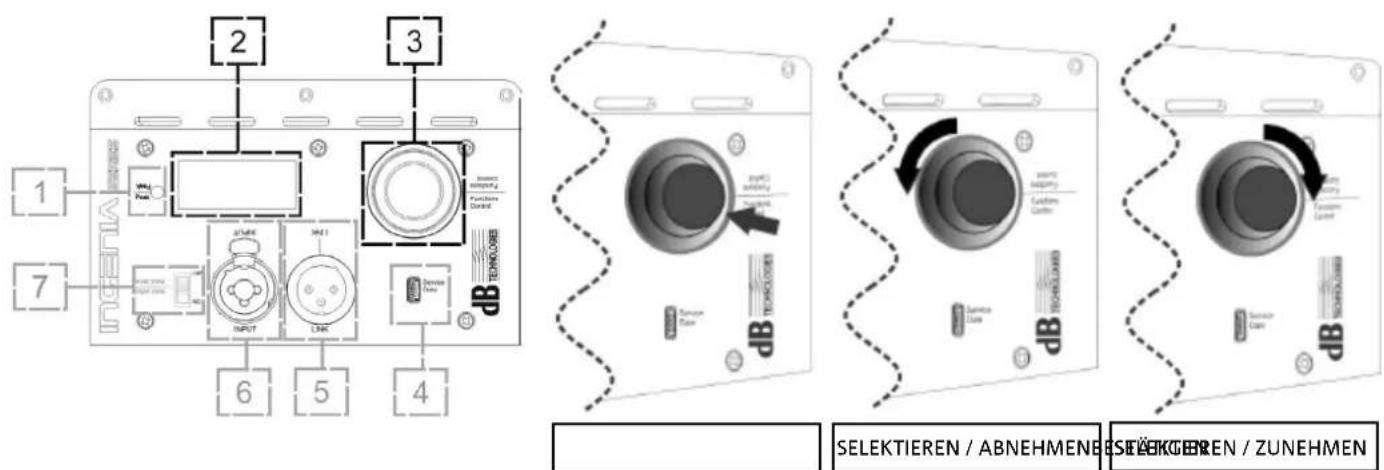

Der Push Rotary Encoder (3) gestattet sowohl die Auswahl durch Drehen als auch die Bestätigung durch Drücken. Diese Auswahl- und Bestätigungsfunktionen gestatten die Navigation in den Menüs und Submenüs, die am OLED-Display (2) angezeigt werden. Innerhalb der Menüs und Submenüs gestattet das Drehen des Schalters nach links oder rechts auch das Erhöhen oder Verringern der angewählten Werte.

1 7 2 3 6 5 4 INGENIA INPUT INPUT INM1 INM2 INM3 INM4 INM5 INM6 INM7 INM8 INM9 INM10 INM11 INM12 INM13 INM14 INM15 INM16 INM17 INM18 INM19 INM20 INM21 INM22 INM23 INM24 INM25 INM26 INM27 INM28 INM29 INM30 INM31 INM32 INM33 INM34 INM35 INM36 INM37 INM38 INM39 INM40 INM41 INM42 INM43 INM44 INM45 INM46 INM47 INM48 INM49 INM50 INM51 INM52 INM53 INM54 INM55 INM56 INM57 INM58 INM59 INM60 INM61 INM62 INM63 INM64 INM65 INM66 INM67 INM68 INM69 INM70 INM71 INM72 INM73 INM74 INM75 INM76 INM77 INM78 INM79 INM80 INM81 INM82 INM83 INM84 INM85 INM86 INM87 INM88 INM89 INM90 INM91 INM92 INM93 INM94 INM95 INM96 INM97 INM98 INM99 INM100 SELEKTIEREN / ABNEHMEN ESELEKTEREN / ZUNEHMN

Der Anfangsbildschirm nach dem Einschalten zeigt den Pegel und den Gain des IG2T an. Alle Einstellungen können durch ein Passwort geschützt werden.

• Nachdem die Einstellungen von Hand vorgenommen wurden, bleiben diese auch nach dem Abschalten des Lautsprechers gespeichert.
• Wenn ca. eine Minute lang keine Auswahl oder Bestätigung vorgenommen wird, schaltet das System automatisch wieder auf den Anfangsbildschirm zurück (IG2T level/gain). Dieser Rücksprung kann zu jeder Zeit auf 2 Arten auch bewusst vorgenommen werden:

a. Durch Anwahl und Bestätigung des folgenden Symbols, sofern im Submenü vorhanden

b. Durch gedrückt Halten des Push Rotary Encoders für die Dauer von einigen Sekunden

- Wenn 2 Lautsprecher korrekt übereinander montiert wurden, erkennt sie das System, so dass beide Lautsprecher anhand des Rotary-Schalters eines einzelnen Lautsprechers gesteuert werden können (mirroring OLED).

Beim Einschalten des IG2T zeigt das Display den Anfangsbildschirm an, der GAIN und Signalpegel durch Simulieren eines VU METER anzeigt.

INGENIA IG2T Cod. 420120238 REV. 1.1

Gain Level1 Enter Menu

Durch Drücken des Rotary Push Encoders können in diesem Bildschirm die verschiedenen Menüs aufgerufen werden, deren generelle Struktur in der Abbildung dargestellt ist.

die Struktur der Menüs

ACHTUNG!

• Das Menü "SYSTEM COVERAGE" wird nur dann angezeigt, wenn das System auf automatischem Wege anhand der Infrarot-Ports an den Griffen erkannt hat, dass zwei überlagerte Lautsprecher vorhanden sind.
• Das Menü "SUBWOOFER MATCHING" wird nur dann angezeigt, wenn bei der Einstellung das Vorhandensein eines Subwoofers angegeben wurde.

INGENIA IG2T Cod. 420120238 REV. 1.1

Die Struktur der Hauptmenüs kann in Form eines Kreises dargestellt werden, da der Push Rotary Encoder das Durchblättern durch Drehen sowohl nach links als auch nach rechts gestattet.

Kreisform

MENÜ BUILD SYSTEM

Dieses Menü konfiguriert das System automatisch aufgrund der Anzahl Lautsprecher, des Vorhandenseins oder Fehlens eines Subwoofers, der Lage und Neigung der Lautsprecher selbst. Es besteht aus 3 Submenüs:

• SYSTEM CHECK
• SYSTEM STRUCTURE
• SYSTEM TYPE

Build System Menü

Sub-menüs

SYSTEM CHECK

Das System ist in der Lage anhand der Infrarot- Kommunikation (die Kommunikations-Ports befinden sich an den Griffen der Lautsprecher und die Erkennung erfolgt automatisch) festzustellen, ob der Benutzer einen oder zwei Lautsprecher IG2T verwendet. Nach dem Aufruf dieses Bildschirms:

Back IR Selfcheck System NEXT

1. Durch Drehen des Rotary Encoders das → Selfcheck System anwählen und die Auswahl durch Drücken des Rotary Encoders bestätigen.
2. Nach einer kurzen Animation schaltet das System automatisch auf das nächste Menü weiter (SYSTEM STRUCTURE).
3. Sofern dieser Vorgang nicht benötigt wird, die Position → NEXT anwählen und bestätigen. Wenn der Hauptbildschirm wieder aufgerufen werden soll, muss dagegen → BACK angewählt und bestätigt werden.

SYSTEM STRUCTURE

Das Menü gestattet es, von Hand das Vorhandensein eines oder mehrerer Subwoofer in der verwendeten Konfiguration einzugeben. Wenn die Zahl der angeschlossenen Subwoofer berichtigt werden soll:

BACK Speakers 1 Subwoofers 0 NEXT

1. Den Rotary Encoder auf "Subwoofer" einstellen und bestätigen
2. Die Anzahl der zu verwendenden Subwoofer anwählen und bestätigen
3. Zum Weiterschalten auf das nächste Menü, die Position → NEXT anwählen und bestätigen. Zum Rücksprung in das Submenü SYSTEM CHECK ist → BACK anzuwählen und zu bestätigen.

INGENIA IG2T Cod. 420120238 REV. 1.1

SYSTEM TYPE

Die bei Verwendung von IG2T vorgesehenen System-Typen sind 2:

• Stacked
• Flown

System Type BACK Stacked Flown NEXT

In der Konfiguration "Stacked" können 1 oder 2 Lautsprecher IG2T auf einem Ständer oder auf Subwoofer aufgestellt werden (siehe Kapitel INSTALLATIONSBEISPIELE). In der Konfiguration "Flown" werden dagegen ein oder zwei Lautsprecher IG2T hängend montiert. Nach Aufruf des Menüs SYSTEM TYPE:

- Die gewünschte Modalität "Stacked" oder "Flown" anwählen und bestätigen. Durch Anwahl und Bestätigung von →NEXT wird auf den nächsten Bildschirm weitergeschaltet (durch Anwahl und Bestätigung von →BACK erfolgt das Rückschalten auf den vorherigen Bildschirm). Wenn das System zuvor das Vorhandensein von 2 Lautsprechern festgestellt hat, wird nun das Menü SYSTEM COVERAGE aufgerufen und wenn das Vorhandensein eines Woofers im vorherigen Submenü SYSTEM STRUCTURE eingegeben wurde, wird dann das Menü SUBWOOFER MATCHING angezeigt, andernfalls (Speakers 1, Subwoofer 0) wird wieder Anfangsbildschirm angezeigt und der Vorgang ist damit beendet.

ACHTUNG!

• Den Lautsprecher keinesfalls direkt auf dem Boden aufstellen. Es muss immer ein Ständer (nicht mitgeliefert) mit einer Standardstange Durchmesser 35 mm und ein Stativ mit nach vorn gerichtetem mittlerem Fuß eingesetzt werden. Stets die effektive Stabilität der Installation kontrollieren.
• Das Modell INGENIA IG2T in der Anordnung "Stacked" auf Ständer kann aus Sicherheitsgründen nicht mit 2 überlagerten Lautsprechern montiert werden, sondern ausschließlich mit einem einzelnen Lautsprecher.

MENÜ SAVE/LOAD SYSTEM

Dieses Menü gestattet das Speichern und das spätere Abrufen der Einsatz-Konfigurationen des Systems. Obgleich im IG2T beim Abschalten alle vorgenommenen Einstellungen gespeichert bleiben, kann es sehr sinnvoll sein, für unterschiedliche Umgebungsbedingungen ebenso viele unterschiedliche Einstellungen zu speichern, um sie bei Bedarf dann rasch abrufen zu können. Zu diesem Zweck gestattet der IG2T das Speichern und die Benennung von 5 Einstellungen mit der Funktion "SAVE" und deren Abruf anhand der Funktion "RECALL". Wenn eine der gespeicherten Einstellungen geändert werden muss, können die bereits gespeicherten Einstellungen überschrieben werden.

Save/Load System Menü

Zum Speichern einer Einstellung, nach Eingabe der verschiedenen Parameter in den anderen Menüs schließlich das Menü SAVE/LOAD SYSTEM aufrufen und:

1. Die Nummer einer der gespeicherten Einstellungen mit der Nummer 1 bis 5 anwählen und bestätigen
2. Die Funktion "SAVE" anwählen und bestätigen.
3. Der neuen Einstellung einen Titel zuweisen. Der Titel ist alphanumerisch und umfasst 14 Buchstaben/Ziffern. Neben der Nummer des Speicherplatzes wird ein Buchstabe nach dem anderen eingegeben und bestätigt. Wenn der Titel beendet ist, lediglich den Unterstreichungsstrich (_) bestätigen (ohne Anwahl).
4. Im nächsten Bildschirm "OK" drücken
5. Das System speichert nun die Einstellungen im angegebenen Speicherplatz mit dem eingegebenen Titel.

Zum Aufruf und Laden einer solchen Einstellung im System:

1. Den gewünschten Speicherplatz anwählen und bestätigen
2. Die Funktion "RECALL" anwählen und bestätigen.
3. Im nächsten Bildschirm "OK" drücken
4. Das System hat nun die Einstellungen aus dem angegebenen Speicherplatz geladen und schaltet auf den Hauptbildschirm zurück

Zum Überschreiben einer vorhandenen Einstellung den entsprechenden Speicherplatz anwählen und dann im Bildschirm Overwrite OK anwählen und bestätigen.

MENÜ ACOUSTIC CORRECTION

Es kann bei verschiedenen Gelegenheiten sinnvoll sein, eine differenzierte Entzerrung des Ausgangssignals des Lautsprechers vorzunehmen. Der im IG2T eingebaute DSP-Prozessor verwaltet auch diese Option.

Zu diesem Zweck muss das Menü ACOUSTIC CORRECTION aufgerufen werden. Dann:

1. Das zu korrigierende Frequenzband anwählen und bestätigen. Es sind 3 Frequenzbänder möglich:

A. LF - Low Frequency, mit Korrekturspanne + 3dB - 6 dB und Auflösung 0.5 dB
B. MF - Medium Frequency, mit Korrekturspanne + 0 dB - 6 dB und Auflösung 0.5 dB
C. HF - High Frequency, mit Korrekturspanne + 3 dB - 6 dB und Auflösung 0.5 dB

1. Den gewünschten Korrekturbereich anwählen und bestätigen
2. Falls es notwendig ist, den Vorgang auf den anderen Frequenzbändern zu wiederholen, wieder bei Punkt 1 beginnen, andernfalls das Symbol "Home" anwählen und wieder zur Hauptmenü- Auswahl zurückkehren.

Acoustic Correction Menü

LF+3 MF+0 HF-6

- Die Funktion Acoustic Correction kann verwendet werden, um die Wahrnehmung zu verbessern oder überwiegende Frequenzen zu dämpfen. Dadurch kann jedoch die korrekte Anordnung der Lautsprecher nicht ersetzt werden, die unter Berücksichtigung der akustischen Merkmale des Raums gewählt werden muss

INGENIA IG2T Cod. 420120238 REV. 1.1

MENÜ STAGE ALIGNMENT

In eine Live-Situation mit mehreren Verstärkerquellen, wie beispielsweise Gitarrenverstärker auf der Bühne, oder natürliche Tonquellen wie beispielsweise ein Schlagzeug, können die Lautsprecher IG2T virtuell "gefluchtet" werden, indem die Entfernung dieser Tonquellen in Meter oder Fuß angegeben wird. Auf diese Weise kann in allen Live- Situationen, wo dies notwendig ist, eine einzelne Schallwellenquelle ohne Nachhallen erzielt werden. Der DSP verzögert den Signalausgang der IG2T automatisch und verbessert damit die Effizienz und die Leistung der Wiedergabe. Zur Vornahme einer solchen Regelung ist nach Aufruf des Menüs STAGE ALIGNMENT wie folgt vorzugehen:

1. Das Feld "DISTANCE" anwählen und bestätigen
2. Den gewünschten Entfernungswert innerhalb einer Spanne von 0-15 m mit einer Auflösung von 20 cm anwählen und bestätigen.
3. Durch Anwählen des Symbols "HOME" auf den Anfangsbildschirm zurückschalten.

Bei Einsatz der IG2T in Umgebungen, die den Einsatz mehrerer Verstärkerstufen in unterschiedlichen Entfernungen erforderlich machen. Beispielsweise kann in einem besonders großen und langgestreckten Innenraum mit verschiedenen akustischen Hindernissen das Ausgangssignal der Lautsprecher bewusst so verzögert werden, dass der Zuhörer in jedem Punkt des Raums nur eine scheinbar einzige Schallwellenquelle wahrnimmt. In diesem Fall ist eine gleichwertige Einstellung Zeit/Entfernung sinnvoll.

Zur Vornahme einer solchen Regelung ist nach Aufruf des Menüs SYSTEM DELAY wie folgt vorzugehen:

1. Das Feld "DELAY" anwählen und bestätigen.
2. Den gewünschten Verzögerungswert als Zeitwert zwischen 0 und 126 ms bzw. als Entfernung in einem Bereich von 0 -43,7 m / 0-143,4 ft (Fuß) einstellen.
3. Durch Anwählen des Symbols "HOME" auf den Anfangsbildschirm zurückschalten.

System Delay Menü

BACK Delay 126_5ms 43_7m 143_4f.t

INGENIA IG2T Cod. 420120238 REV. 1.1

Der IG2T gestattet den Anschluss eines Mikrofons mit Stecker XLR. Im Rahmen der Verwendung dieser Quell kann es sinnvoll sein, das Signal zu filtern, um unerwünschte Frequenzen zu beseitigen (durch einen Hochpassfilter mit regelbarer Ausblendfrequenz). Es kann aber auch notwendig sein, einen Notch-Filters oder einem Bandlöschfilter mit wählbarer Bandmitte einzusetzen, um ein unerwünschtes Feedback (Larsen-Effekt) zu vermeiden. Zur Vornahme einer oder beider genannten Regelungen ist nach Aufruf des Menüs MICROPHONE SETTING wie folgt vorzugehen:

1. Die Position HP Filter (Hochpassfilter) anwählen und bestätigen
2. Den Wert der Ausblendfrequenz des Hochpassfilters innerhalb einer Spanne von 50 Hz – 200 Hz mit Auflösung 10 Hz anwählen und bestätigen (wenn der Filter abgeschaltet werden soll, "None" anwählen und bestätigen).
3. Die Position "Antifeedback" anwählen und bestätigen (Filter gegen Feedback bzw. Filter gegen Larsen-Effekt).
4. Den Frequenzwert der Bandmitte innerhalb einer Spanne von 260 Hz – 15000 Hz mit Auflösung 10 Hz anwählen und bestätigen (wenn der Filter abgeschaltet werden soll, "None" anwählen und bestätigen)
5. Durch Anwählen des Symbols "HOME" auf den Anfangsbildschirm zurückschalten

Microphone Setting Menü

HP Filter 342Hz Antifefeedback 342Hz

INGENIA IG2T Cod. 420120238 REV. 1.1

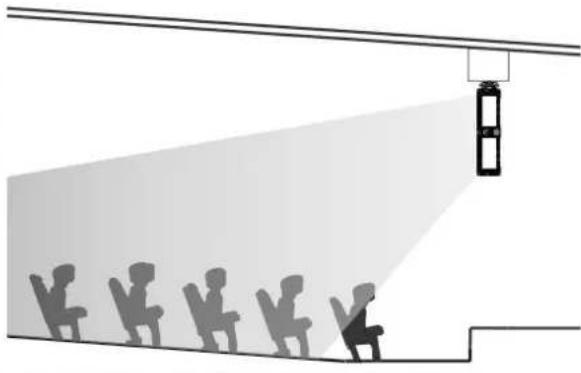

MENÜ SYSTEM COVERAGE

Die Funktionen dieses Menüs, das nur angezeigt wird, wenn das System in der Phase SYSTEM CHECK automatisch das Vorhandensein von 2 Lautsprechern erkannt hat, sind auch dem Abschnitt "DIGITAL STEERING" in der Sektion "INSTALLATIONSBEISPIELE" zu entnehmen.

Dieses Menü gestattet die Veränderung des ausgestrahlten Wellenbündels und der entsprechenden Flächendeckung, nachdem der DSP die Installation von 2 Lautsprechern IG2T erkannt hat:

• UP →10° bei einer Installation, wo das Beschallungsfeld von unten nach oben gerichtet sein soll, bei Montage auf Ständer oder Subwoofer und maximal zulässiger Neigung.
• UP →5° zur Ausrichtung der Wellenfront mit mittlerer Neigung nach oben bei Installation auf Ständer oder Subwoofer.
• UP →2.5° zur leichten Neigung des Beschallungsfelds nach oben.
• FAR →0° wenn das Beschallungsfeld so weit wie möglich reichen soll wenn die Lautsprecher frontal auf der Höhe der Zuschauer installiert sind.
• DOWN →2.5° ist zu verwenden, um das Beschallungsfeld leicht nach unten zu richten (beispielsweise wenn das Publikum nicht weit von den Lautsprechern entfernt ist und bei Hänge- Installation).
• DOWN →5° für eine mittelstarke Neigung nach unten (beispielsweise wenn das Publikum nicht weit von den Lautsprechern entfernt ist und bei Hänge- Installation).
• DOWN →10° für weitestgehend nach unten gerichtete Beschallung (bei sehr nahem Publikum und Hänge-Installation).

Dieses Menü wird nur angezeigt, wenn vorher im Submenü BUILD SYSTEM → SYSTEM STRUCTURE das Vorhandensein mindestens eines Subwoofer angegeben wurde. In diesem Fall erfolgt der Aufruf dieses Menüs automatisch nach Eingabe der Einstellungen "SYSTEM TYPE", zwecks Vervollständigung der generellen Einstellungen des Systems. Das Menü gestattet in erster Linie die Identifizierung des eingesetzten Subwoofer und dann die Entscheidung, ob dessen Crossover-Frequenz verwendet oder eine je nach Modell einstellbare Frequenz eingegeben werden soll (maximale Spanne 70-120 Hz mit 5 Hz Auflösung). Diese Wahl ist von der Art des Anschlusses zwischen Subwoofer und Lautsprecher abhängig, wie in der nachstehenden Abbildung dargestellt. Das Menü liefert auch Vorschlags-Wert für die Einstellung des Delays im Subwoofer. Zur Anwahl der Crossover-Frequenz nach Aufruf des Menüs SUBWOOFER MATCHING:

1. Den in der Anlage zugeordneten Subwoofer-Typ anwählen und bestätigen.
2. Den Hp-Filter anwählen und bestätigen, und dann die gewünschte Crossover-Frequenz anwählen und bestätigen.
3. Zur Einstellung der Anlage kontrollieren, welcher Delay-Wert für den Subwoofer im Feld SubDelay empfohlen wird.
4. Zur Rückkehr zur Menü-Auswahl bzw. zum Hauptbildschirm jeweils die Funktionen "BACK" oder "HOME" anwählen.

Subwoofer Matching Menü

BACK SUB15H HPFilter SubXover SubDelay 12ms

Falls notwendig, kann am IG2T direkt ein HpFilter –Wert eingestellt werden, ohne den Crossover eines Subwoofers verwenden zu müssen. Wenn dagegen dieser letztere verwendet wird:

a) bei DIREKTEN ANSCHLUSS muss die Crossover-Frequenz am Subwoofer ermittelt und durch Eingabe des Werts im Feld HpFilter entsprechend am IG2T eingestellt werden.
b) Bei Anschluss XOVER vom SUBWOOFER, muss im Feld HpFilter des IG2T "SubXover" eingestellt werden.

INGENIA IG2T Cod. 420120238 REV. 1.1

MENÜ OPTIONS

PASSWORD (ON/OFF und Wahl des Passworts)

1. ON/OFF (anwählen und bestätigen, ob die Einstellungen durch ein Passwort geschützt werden sollen oder nicht)
2. →PASSWORD (durch entsprechende Anwahl und Bestätigung kann ein alphanumerisches, bis zu 6-stelliges Passwort eingegeben werden)

SUPERUSER PASSWORD Sollten Sie das Passwort vergessen haben, benutzen Sie zur Freigabe des Systems den Code Q2R5D9

Options Menü

CONTRAST

1. Den Kontrast des OLED- Displays mit Helligkeit im Bereich 0 bis 100% und Auflösung von 5% anwählen und bestätigen

STAND-BY (ON/OFF des automatischen Abschaltens und Auswahl des Zeitintervalls)

1. →ON/OFF ON/OFF (anwählen und bestätigen, wenn ein zeitabhängiger Standby des Bedienfelds gewünscht wird).
2. →STAND-BY (Möglichkeit der Anwahl und Bestätigung eines Zeitwerts, nach dessen Ablauf die Steuertafel auf Standby geschaltet wird. Der Wert ist variabel zwischen 0 Min.10 Sek und 10 Min.00 und Auflösung 10 Sek.).

RESTORE

1. Anwählen und bestätigen zur Wiederherstellung der ursprünglichen, fabrikseitigen Einstellungen.

INFO

1. Anwählen und bestätigen zur Anzeige der Informationen über die letzte geladene Firmware-Version.

EXIT

1. Anwählen und bestätigen zum Verlassen des Menüs OPTIONS.

INGENIA IG2T Cod. 420120238 REV. 1.1

MENÜ EXIT

Durch Anwahl und Bestätigung dieser Funktion erfolgt der Rücksprung zur Anfangsseite des IG2T.

Exit Menü

INGENIA IG2T Cod. 420120238 REV. 1.1

4. INSTALLATIONSBEISPIELE

• Zur Verwendung von 2 überlagerten Lautsprechers ist das optionale Zubehörteil LP-IG erforderlich. Alle weiteren Angaben sind der Anleitung dieses Zubehörteils zu entnehmen.
• Stets kontrollieren, dass bei der Installation die Infrarot-Kommunikation der Griffe nicht behindert wird. Die Griffe dürfen nicht bedeckt werden und eventuelle Staub- und Schmutzablagerungen müssen entfernt werden.
• Von den hier beschriebenen abweichende Arten der Installation sind nicht zulässig.

INSTALLATION AUF STATIV

Der Lautsprecher INGENIA IG2T kann sowohl in Mono- als auch in Stereo-Konfiguration auf einem optionalen, standardmäßigen Dreihein-Stativ mit Stangendurchmesser 35 mm installiert werden. Die maximal zulässige Höhe zwischen Boden des Lautsprechers und Fußboden beträgt 150 cm.

ACHTUNG!

• Einen entsprechend dimensionierten Ständer mit nach vorn gerichtetem mittlerem Fuß verwenden, um ausreichende Stabilität zu gewährleisten.
• Das Modell INGENIA IG2T in der Anordnung "Stacked" auf Ständer kann aus Sicherheitsgründen nicht mit 2 überlagerten Lautsprechern montiert werden, sondern ausschließlich mit einem einzelnen Lautsprecher.

Unter Verwendung des Zubehörteils GSA-IG können die Lautsprecher (1 oder 2) auf Subwoofern montiert werden. Aus diese Weise lässt sich ein äußerst kompaktes und auf allen Klangfrequenzen leistungsstarkes System mit Installation am Boden zusammenstellen. Um eine korrekte Installation zu erzielen ist in diesem Fall eine zusätzliche mechanische Befestigung oder eine Befestigung mit Gurten notwendig. Nach erfolgter Installation zur Konfiguration des Subwoofers den die Anweisungen im Abschnitt SUBWOOFER MATCHING befolgen.

Es besteht die Möglichkeit, einen einzelnen Lautsprecher auf einem Ständer mit 35 mm Durchmesser zu montieren. Um eine korrekte Installation zu erzielen ist in diesem Fall eine zusätzliche mechanische Befestigung oder eine Befestigung mit Gurten notwendig. Die maximal zulässige Höhe zwischen Boden des Lautsprechers und Fußboden beträgt 150 cm. Nach erfolgter Installation zur Konfiguration des Subwoofers den die Anweisungen im Abschnitt SUBWOOFER MATCHING befolgen.

Bei Verwendung des Zubehörteils GSA-IG besteht die Möglichkeit, 1 oder 2 Lautsprecher INGENIA IG2T am Boden zu installieren. In diesem Fall muss eine mechanische Befestigung mit für die Beschaffenheit des Bodens geeigneten Schrauben oder Dübeln vorgenommen werden.

HÄNGE- INSTALLATION

In der Konfiguration "Flown" ist das Aufhängen 1 einem oder 2 Lautsprechern IG2T vorgesehen, wobei das optionale Zubehörteil DRK-IG die Verwendung eines Schäkels gestattet und die Kombination des DRK-IG mit einem optionalen Truss-Adapter TA-IG die Montage auf einer spezifischen Vorrichtung gestattet, wie beispielsweise einem Truss-Aufbau. Bei Hänge-Installation ist es äußerst sinnvoll, sowohl die Stromversorgng als auch die Signalleitung durchzuschleifen, um die Komplexität der Anschlüsse zu reduzieren, wie im Abschnitt "INBETRIENAHME" dargestellt.

ACHTUNG!

• Bei Verwendung im Freien muss der Lautsprecher verankert werden, um Schwankungen infolge von Wettereinflüssen und Wind zu vermeiden.
• Zum Aufhängen des Lautsprechers keinesfalls die Griffe verwenden!

WANDINSTALLATION MIT BÜGELN

INGENIA IG2T kann anhand der als Option lieferbaren Bügel WB-IG2 an der Wand installiert werden. Die Position muss so gewählt werden, dass eine optimale Flächendeckung erzielt wird. Dabei ist zu berücksichtigen, dass im Fall der korrekten Installation eines doppelten, vertikalen Lautsprechers (in diesem Fall ist die Verwendung von LP-IG obligatorisch) die Möglichkeit besteht, die Technologie Digital Steering zu nutzen (siehe zugehörigen Abschnitt). Weitere Informationen sind der Anleitung des WB-IG2 zu entnehmen.

Digital Steering ist eine Technologie, die zur Richtung des Beschallungsfelds von zwei überlagerten Lautsprechern herangezogen und je nach Erfordernissen der jeweiligen Anwendung und Installation abgeändert werden kann. Der DSP-Prozessor des INGENIA IG2T kann jeden Wandler (Compression Driver oder Woofer) einzeln ansteuern und die Abgabe des Signals gezielt und differenziert verzögern. Auf diese Weise kann die Wellenfront von 2 überlagerten Lautsprechern als gleichwertig mit derjenigen eines einzelnen, geneigten Lautsprechers betrachtet werden, wie in der Abbildung dargestellt. Während der Setup-Phase gestattet der IG2T nach dem automatischen Erkennen von 2 Lautsprechern dank der Infrarot-Ports an den Griffen die Änderung des Beschallungsfelds anhand des Menüs SYSTEM COVERAGE (kann nicht angezeigt werden, wenn nur ein Lautsprecher installiert ist):

FAR 0° BACK

Weiter Informationen sind dem Abschnitt MENÜ SYSTEM COVERAGE zu entnehmen.

Es ist sehr wichtig, dass die Firmware des Produkts auf dem aktuellen Stand gehalten wird, um den vollen Funktionsumfang zu gewährleisten. Daher in regelmäßigen Abständen die Website http://www.dbtechnologies.com in der Sektion "FIRMWARE" kontrollieren. Wenn das Vorhandensein einer neuen Firmware-Version festgestellt wird:

1. Den USB BURNER MANAGER in der Sektion "FIRMWARE" herunterladen und aufgrund der entsprechenden Anweisungen installieren.
2. Die Zip- Datei der letzten Firmware-Version in der Sektion "FIRMWARE" für INGENIA IG2T herunterladen.
3. In der Bildschirmseite USB BURNER MANAGER rechts oben die Position "File Opening" anwählen.
4. Die zuvor heruntergeladene Firmware-Datei anwählen (Korrektheit aufgrund des eigenen Betriebssystems kontrollieren).
5. Auf UPDATE klicken

Der USB BURNER MANAGER installiert nun die neue Firmware des Produkts, die somit auf dem neuesten Stand ist.

ACHTUNG!

Bei Aktualisierung der Firmware ist beim nächsten Einschalten des Produkts nicht gewährleistet, dass die alten Einstellungen erhalten geblieben sind.

INGENIA IG2T Cod. 420120238 REV. 1.1

6. TROUBLESHOOTING

Der Lautsprecher lässt sich nicht einschalten:

1. Kontrollieren, dass die Anlage korrekt mit Spannung versorgt wird.
2. Kontrollieren, dass das Versorgungskabel mit Stecker Neutrik® powerCON TRUE1® korrekt eingesteckt ist.

Der Lautsprecher lässt sich einschalten, gibt jedoch keinen Ton ab:

1. Kontrollieren, dass die Anschlüsse des eingehenden Audiosignals korrekt mit Kabeln und Steckern Neutrik® vorgenommen wurden.
2. Kontrollieren, dass die verwendeten Kabel nicht beschädigt sind.
3. Kontrollieren, dass der Mixer bzw. die Tonquelle eingeschaltet sind und das Ausgangssignal eindeutig ansteht.
4. Kontrollieren dass der Gain-Pegel im Anfangsbildschirm auf einen geeigneten Wert eingestellt ist.

Der Lautsprecher ist angeschlossen, aber die Steuertafel ist vollkommen ausgeschaltet, einschließlich OLED-Display:

1. Den Push Rotary Encoder drehen, um einen eventuell vorher eingeschalteten Standby-Zustand des Displays zurück zu stellen.
2. Kontrollieren, dass das Versorgungskabel mit Steckern Neutrik® powerCON TRUE1® korrekt eingesteckt ist
3. Kontrollieren, dass der Anlage vorgeschaltete Stromversorgung nicht unterbrochen ist.

Der Lautsprecher gibt einen verzerrten Ton ab:

1. Zunächst die Lautstärke der Tonquelle regeln, dann den Eingangs-Gain des IG2T auf einen angemessenen Wert einstellen
2. Kontrollieren, dass die verwendeten Kabel nicht beschädigt sind (ein beschädigtes Kabel kann zu Verlust oder Verzerrung des Signals führen).
3. Die Einstellungen der Menüs kontrollieren, die auf die Frequenz des Ausgangssignals einwirken, und zwar:
   a) ACOUSTIC CORRECTION
   b) MICROPHONE SETTING wenn am Eingang ein Mikrofon angeschlossen ist

Das System erkennt nicht, dass 2 überlagerte Lautsprecher angeschlossen sind. Im Bildschirm SYSTEM STRUCTURE erscheint nur 1 Lautsprecher:

1. Kontrollieren, dass die beiden Lautsprecher korrekt übereinander montiert wurden, wobei der obere Lautsprecher kopfüber gestellt werden muss, und dass die Verbindungsbügel LP-IG korrekt befestigt wurden, wie in der Anleitung zu diesem Zubehörteil angegeben.
2. Kontrollieren dass die unteren und oberen Griffe der Lautsprecher, die die Infrarot-Kommunikationsports enthalten, in keiner Weise bedeckt sind.
3. Nochmals den Ablauf "Selfcheck System" innerhalb des SYSTEM CHECK ausführen, wie im entsprechenden Abschnitt beschrieben.

INGENIA IG2T Cod. 420120238 REV. 1.1

Die Einstellungen der verschiedenen Menüs lassen sich nicht ändern, obwohl der Lautsprecher zweifellos eingeschaltet ist:

1. Kontrollieren, ob vorher zur Sperrung ein Passwort eingegeben wurde.
2. Die einwandfreie Funktion bei Drehen und Drücken des Push Rotary Encoders kontrollieren.

Der Lautsprecher-Ton ist im Vergleich zur Tonquelle verzögert:

1. Die Einstellungen der Menüs kontrollieren, die auf die Verzögerung des Audio-Signals einwirken, und zwar:

Das Display gestattet keine klare Sicht der Menü-Einstellungen:

1. Das Menü zur Regelung der Helligkeit des Displays OPTIONS →CONTRAST aufrufen (siehe entsprechende Informationen im Abschnitt MENÜ OPTIONS).

INGENIA IG2T Cod. 420120238 REV. 1.1

7. TECHNISCHE DATEN

ALLGEMEINES

Typ:	Aktiver, vertikaler 2-Wege-Lautsprecher

AKUSTISCHE DATEN

Frequenzgang [-10dB]:	59 - 20.000 Hz
Frequenzgang [-6dB]:	63 - 19200 Hz
Max SPL:	128 dB
HF (exit):	1”
HF Voice Coil:	1.4” (Titan)
Typ HF:	Neodym- Kompressionsdriver
Trompete:	Vertikal, asymmetrisch
Crossover-Frequenz	1900 Hz
Richtwinkel (HxV):	100° x 80° (+15°/-65°)
LF:	2 x 8”
LF Voice coil:	2”
Typ LF:	Neodym

VERSTÄRKER

Typ:	Digipro® G3
Verstärkerklasse:	Klasse D

INGENIA IG2T Cod. 420120238 REV. 1.1

Verstärkerleistung RMS:	400 W
Spitzenleistung	800 W
Schnittstelle:	Push rotary encoder + OLED display
Selbstdrehendes Display:	Ja
Positionserfassung:	EPD
Mirroring-Steuerung (für 2 Lautsprecher mit IR-Steuerung):	Ja
Anlaufüberstroms: 18,64 A

PROZESSOR

Interner Controller:	DSP 56 bit
A/D- D/A-Wandler:	24 bit/48 kHz
Einstellungen:	Fabrikseitige, personalisierbare, speicherbare und abrufbare Einstellungen
Limiter:	Peak, RMS, Thermisch

EINGÄNGE

Eingänge:	1x Kombi (XLR/Jack) symmetrisch/unsymmetrisch
Ausgänge:	1x XLR link OUT
USB:	Mini USB Typ B

ABMESSUNGEN

Material:	Verstärktes Polypropylen PP
Gitter:	Lackierter Stahl / CNC-Bearbeitung
Vorrüstung für Fly-bar	Ja

INGENIA IG2T Cod. 420120238 REV. 1.1

Griffe:	1 oben / 1 unten mit IR-Schnittstelle
Montage auf Stange:	Ja, 36 mm
Breite:	228 mm
Höhe:	646 mm
Tiefe:	315 mm
Gewicht:	12,8 kg

Eigenschaften, Spezifikationen und Aussehen der Produkte können ohne Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen oder Verbesserungen der Eigenschaften oder Herstellung des Produkts vorzunehmen, ohne verpflichtet zu sein, die vorher hergestellten Produkte auf den gleichen Stand zu bringen.

AEB

A.E.B. Industriale Srl

Via Brodolini, 8
