DC18RK - Condizionatore LG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore a parete
Marca	LG
Modello	DC18RK
Tipo di installazione	A parete
Potenza di raffreddamento	Circa 5,3 kW (18.000 BTU/h)
Potenza di riscaldamento	Circa 5,3 kW
Alimentazione elettrica	230 V / 50 Hz
Dimensioni unità interna (L×A×P)	998 × 345 × 210 mm
Peso unità interna	11 kg
Dimensioni unità esterna (L×A×P)	870 × 650 × 330 mm
Peso unità esterna	32 kg
Portata d'aria (unità interna)	600 m³/h
Livello sonoro unità interna (max)	44 dB(A)
Livello sonoro unità esterna (max)	55 dB(A)
Refrigerante	R32
Filtro aria	Lavabile, pulizia ogni 2 settimane
Telecomando	Sì, senza fili
Modalità di funzionamento	Raffreddamento, Riscaldamento, Ventilazione, Deumidificazione, Auto
Funzioni speciali	Jet Mode, Swing, Timer, Controllo energetico
Sicurezza	Protezione antigelo

Domande frequenti - DC18RK LG

Come pulire il filtro dell'aria del condizionatore LG DC18RK?

Il filtro dell'aria deve essere pulito ogni 2 settimane. Aprire il coperchio anteriore, rimuovere il filtro, lavarlo con acqua tiepida, asciugarlo e rimetterlo a posto.

Come utilizzare il telecomando senza fili?

Inserire due batterie AAA (1,5 V) nel telecomando. Puntarlo verso il ricevitore di segnali sull'unità interna e premere i tasti desiderati. Sostituire le batterie quando il display si affievolisce.

Cosa fare se il telecomando non funziona?

Controllare prima le batterie. Assicurarsi che il telecomando sia puntato verso il ricevitore di segnali e che non ci siano ostacoli. Se il problema persiste, utilizzare il pulsante ON/OFF sull'unità interna per un funzionamento di emergenza.

Come impostare il timer di accensione/spegnimento?

Premere il pulsante Timer sul telecomando. Utilizzare i tasti per selezionare l'ora desiderata, quindi premere Set/Cancel per confermare. L'ora corrente deve essere impostata in precedenza.

Cos'è la modalità Jet Mode?

La modalità Jet consente un raffreddamento o un riscaldamento rapido facendo funzionare il condizionatore a piena potenza per un breve periodo, per raggiungere rapidamente la temperatura desiderata.

Come risparmiare energia con questo condizionatore?

Evitare di raffreddare eccessivamente, chiudere finestre e tende, utilizzare la modalità di risparmio energetico, pulire regolarmente il filtro e regolare la velocità della ventola in modo appropriato.

Posso utilizzare il condizionatore senza telecomando?

Sì, aprire il coperchio anteriore dell'unità interna e premere il pulsante ON/OFF. La temperatura sarà impostata tra 22°C e 24°C a seconda del modello.

Cosa fare se l'unità interna mostra un errore?

Consultare il manuale per identificare il codice di errore. È possibile utilizzare la funzione Diagnostica intelligente (se supportata) tenendo premuto il pulsante Diagnosis sul telecomando per 5 secondi.

Il condizionatore può riscaldare?

Sì, il modello DC18RK è reversibile. Può fornire riscaldamento in modalità Heat.

Come installare il supporto del telecomando?

Scegliere una posizione sicura e facilmente accessibile, al riparo dalla luce diretta. Fissare il supporto con le due viti fornite utilizzando un cacciavite. Inserire poi il telecomando.

MANUALE UTENTE DC18RK LG

Leggere interamente il manuale d'uso prima di utilizzare l'elettrodomestico e conservarlo a portata di mano per futuri riferimenti.

Il presente documento costituisce la versione ridotta del manuale originale disponibile sul sito www.lg.com.

TIPO: A PARETE

Traduzione delle istruzioni originali

INDICE

Questo manuale può contenere testo o immagini che non si riferiscono al modello acquistato.

Il presente manuale è soggetto a revisioni da parte del produttore.

USO 3

Note per l'uso....3

Componenti e funzioni....3

Telecomando wireless 4

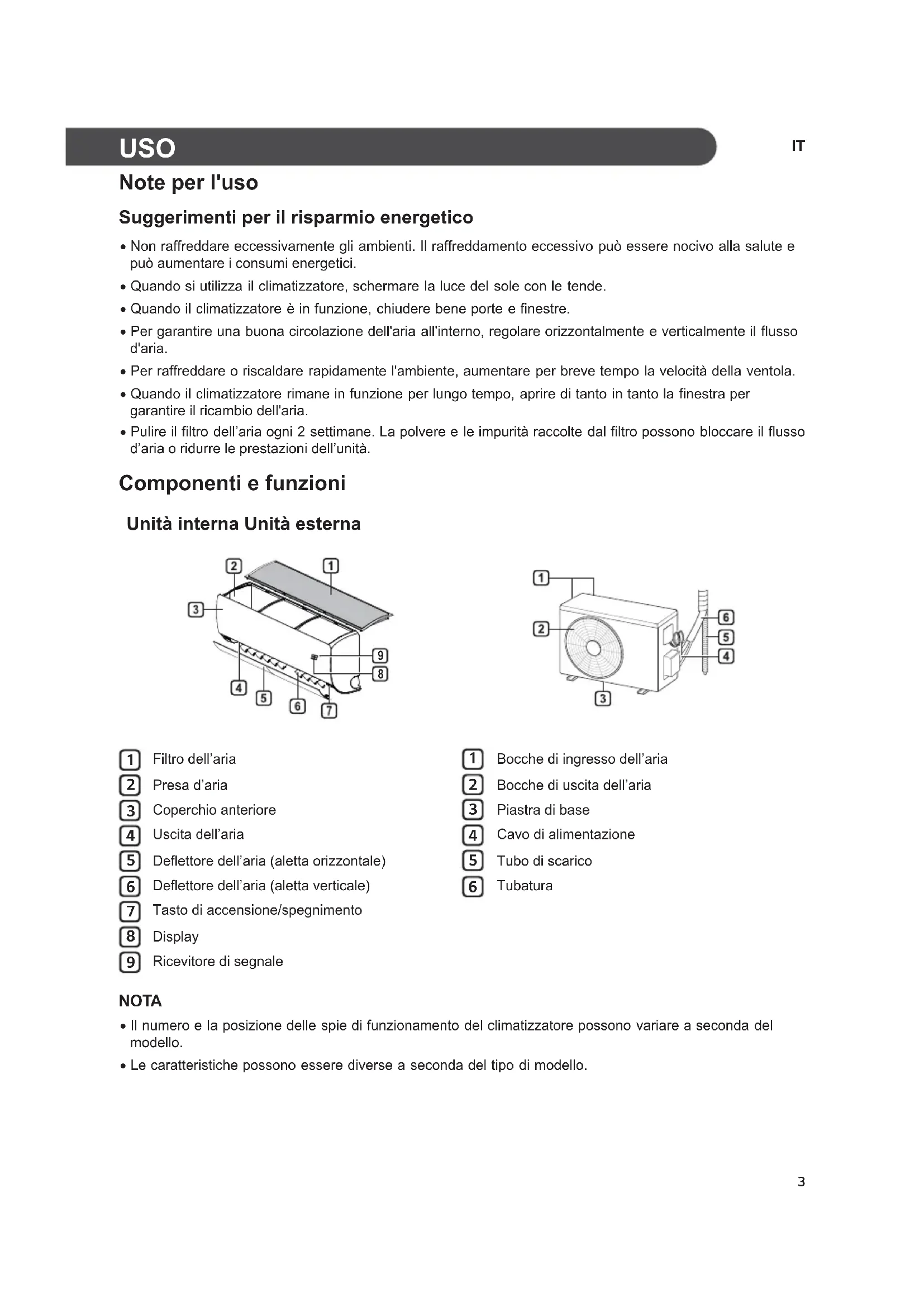

USO

IT

Note per l'uso

Suggerimenti per il risparmio energetico

• Non raffreddare eccessivamente gli ambienti. Il raffreddamento eccessivo può essere nocivo alla salute e può aumentare i consumi energetici.
• Quando si utilizza il climatizzatore, schermare la luce del sole con le tende.
• Quando il climatizzatore è in funzione, chiudere bene porte e finestre.
• Per garantire una buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria.
• Per raffreddare o riscaldare rapidamente l'ambiente, aumentare per breve tempo la velocità della ventola.
• Quando il climatizzatore rimane in funzione per lungo tempo, aprire di tanto in tanto la finestra per garantire il ricambio dell'aria.
• Pulire il filtro dell'aria ogni 2 settimane. La polvere e le impurità raccolte dal filtro possono bloccare il flusso d'aria o ridurre le prestazioni dell'unità.

Componenti e funzioni

Unità interna Unità esterna

5 Deflettore dell'aria (aletta orizzontale)

6 Deflettore dell'aria (aletta verticale)

7 Tasto di accensione/spegnimento

8 Display

9 Ricevitore di segnale

1 Bocche di ingresso dell'aria

2 Bocche di uscita dell'aria

3 Piastra di base

4 Cavo di alimentazione

5 Tubo di scarico

6 Tubatura

NOTA

• Il numero e la posizione delle spie di funzionamento del climatizzatore possono variare a seconda del modello.
• Le caratteristiche possono essere diverse a seconda del tipo di modello.

Telecomando wireless

Inserimento delle batterie

Se il display del telecomando si sbiadisce, sostituire le batterie. Prima di utilizzare il telecomando, inserire le batterie AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inserire le nuove batterie rispettando le polarità (+ e -).

Installazione del portatelecomando

Per proteggere il telecomando, installare il portatelecomando in un luogo protetto dalla luce solare diretta.

1 Scegliere una posizione sicura e facilmente accessibile.

2 Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite.

Funzionamento

Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore.

- Il telecomando potrebbe interagire con altri dispositivi elettronici se viene puntato verso tali dispositivi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del climatizzatore.

- Per il corretto funzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido.

- Nel caso in cui venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (Swing),

visualizzazione del consumo energetico (○) e purificazione dell'aria (☐).

Impostazione dell'ora

1 Inserire le batterie.

- L'icona nella parte inferiore del display comincia a lampeggiare.

2 Premere il tasto ⚡ per selezionare i minuti.
3 Premere il tasto Set/Cancel per terminare la procedura.

NOTA

- Una volta impostata l'ora, è possibile utilizzare il timer di accensione e spegnimento.

Utilizzo della funzione di conversione °C/°F (opzionale)

Questa funzione consente di scegliere l'unità di misura in °C e °F

- Tenere premuto il tasting per 5 secondi.

Funzionamento del climatizzatore senza telecomando

Per azionare il climatizzatore senza telecomando, utilizzare il tasto ON/OFF dell'unità interna.

1 Aprire il coperchio anteriore (Tipo2) o l'aletta orizzontale (Tipo1).
2 Premere il tasto ON/OFF.

Tipo1

Tipo2

NOTA

• Se si apre rapidamente l'aletta orizzontale, il motore passo-passo potrebbe danneggiarsi.
• È impostata la velocità elevata della ventola.
• Le caratteristiche possono essere diverse a seconda del tipo di modello.

- Quando si utilizza il tasto di ON/OFF di emergenza, non è possibile cambiare la temperatura.

- Per i modelli con raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C

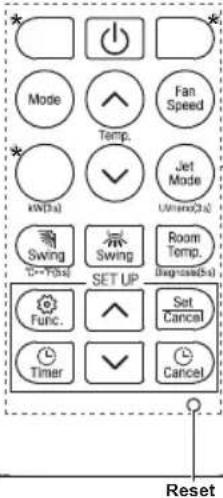

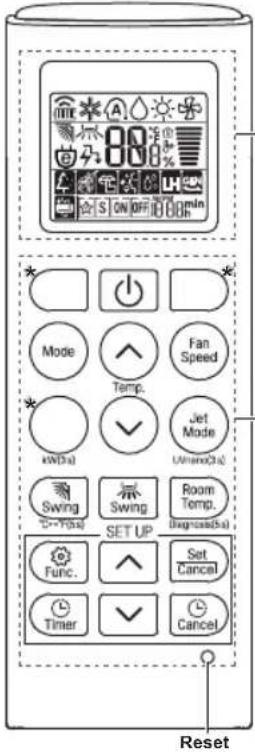

Utilizzo del telecomando wireless

L'uso del climatizzatore è più comodo tramite il telecomando.

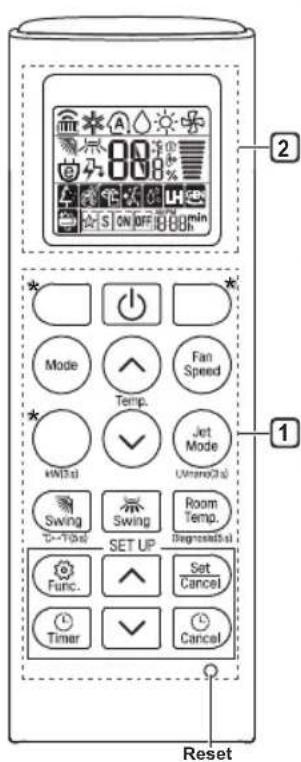

1Tasto	2Display	Descrizione	Disponibile Funzione
			Splitsingolo	Multi
	-	Consente di accendere e spegnere il climatizzatore.	O	O
	88°	Consente di regolare la temperatura del raffreddamento, del riscaldamento o la modalità di commutazione automatica.	O	O
Mode		Consente di selezionare la modalità di raffreddamento.	O	O
		Consente di selezionare la modalità di riscaldamento.	O	O
		Consente di selezionare la modalità di deumidificazione.	O	O
		Consente di selezionare la modalità di ventilazione.	O	O
		Consente di selezionare la modalità di funzionamento e commutazione in automatico.	O	O
Jet Mode	Po	Consente di cambiare rapidamente la temperatura dell'ambiente.	O	O
Fan Speed		Consente di regolare la velocità della ventola.	O	O
		Consente di regolare la direzione orizzontale e verticale del flusso d'aria.	O	O

NOTA

• * I tasti possono essere diversi a seconda del tipo di modello.

- Se ci si connette all'Unità Esterna Multi, le funzioni di Visualizzazione Energetica, di Regolazione Energetica, Silenziosa e di Diagnosi Intelligente potrebbero non essere supportate.

	1Tasto	2Display	Descrizione	Disponibile Funzione
				Splitsingolo	Multi
			Consente di accendere e spegnere il climatizzatore all'ora desiderata.	O	O
	Set/Cancel	-	Consente di impostare o annullare il timer e le funzioni speciali.	O	O
		-	Consente di annullare le impostazioni del timer.	O	O
		-	Consente di regolare l'ora.	O	O
	*Light Off	-	Consente di impostare la luminosità del display sull'unità interna.	O	O
	Room Temp.		Consente di visualizzare la temperatura dell'ambiente.	O	O
	°C←°F(5 s)		Consente di scegliere l'unità di misura in °C e °F	O	O
	*Comfort Air		Consente di regolare il flusso d'aria tramite il deflettore.	O	O
	kW(3 s) -		Consente di scegliere se visualizzare o meno i dati energetici.	O	X
	*Energy Ctrl.		Consente di applicare il risparmio energetico.	O	X
	Diagnosis (5 s)	-	Consente di controllare i dati di manutenzione del prodotto.	O	X
	UVnano (3 s)	-	Consente di attivare o disattivare i LED UV, per mantenere pulita la superficie del ventilatore interno.	O(opzionale)	O(opzionale)

2

1Tasto	2Display	Descrizione	Disponibile Funzione
			Splitsingolo	Multi
		Consente di accendere e spegnere il climatizzatore all'ora desiderata.	O	O
Set/ Cancel	-	Consente di impostare o annullare il timer e le funzioni speciali.	O	O
	-	Consente di annullare le impostazioni del timer.	O	O
	-	Consente di regolare l'ora.	O	O
*Light Off	-	Consente di impostare la luminosità del display sull'unità interna.	O	O
Room Temp.		Consente di visualizzare la temperatura dell'ambiente.	O	O
°C←°F (5 s)		Consente di scegliere l'unità di misura in °C e °F	O	O
*Comfort Air		Consente di regolare il flusso d'aria tramite il deflettore.	O	O
kW(3 s) -		Consente di scegliere se visualizzare o meno i dati energetici.	O	X
*Energy Ctrl.		Consente di applicare il risparmio energetico.	O	X
Diagnosis (5 s)	-	Consente di controllare i dati di manutenzione del prodotto.	O	X
UVnano (3 s)	-	Consente di attivare o disattivare i LED UV, per mantenere pulita la superficie del ventilatore interno.	O(opzionale)	O(opzionale)

IT

1Tasto	2Display	Descrizione	Disponibile Funzione
			Split singolo	Multi
Func.		Il generatore di ioni utilizza milioni di ioni per aiutare a migliorare la qualità dell'aria all'interno di spazi chiusi.	O (opzionale)	O (opzionale)
		Consente di ridurre il rumore delle unità esterne.	O	X
		Consente di rimuovere l'umidità che si è prodotta all'interno dell'unità interna.	O	O
Reset -		Consente di inizializzare le impostazioni del telecomando.	O	O

NOTA

• A seconda del modello, alcune funzioni potrebbero non essere disponibili.
  • * I tasti possono essere diversi a seconda del tipo di modello.
• Premere il pulsante Set/Cancel per attivare la Func selezionata.
