MANUALE UTENTE Crossader SC7000 Concept

Monopattino elettrico

Monopatín eléctrico

Trotinetă electrică

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso.

Parametri tecnici
Dimensioni di monopattino smontato 1110*530*1230 mm
Dimensioni di monopattino montato 1110*530*535 mm
Altezza del piano misurato da terra 205 mm
Peso 23 kg
Dimensione delle ruote	10 pollici
Capacità della batteria	SC 7000 - 15,6 AhSC 4500 - 10,4 Ah
Potenza motore 500 W
Autonomia con batteria carica	SC 7000 - Sino a 70 kmSC 4500 - Sino a 45 km
Velocità massima 25 km/ora
Portata massima 100 kg (120 kg)
Pendenza massima della strada 25°
Protezione ingresso IP54
Gamma di frequenza (MHz) 2400-2483.5
Potenza del trasmettitore (massima) 10dBm

IMPORTANTI AVVERTIMENTI DI SICUREZZA

• Non utilizzare il monopattino elettrico in modo diverso da quello descritto nel presente manuale d'uso.
• Per motivi di sicurezza rispettare le disposizioni del Codice stradale. Prima di partire controllare lo stato del monopattino elettrico, l'integrità dei pneumatici e di ogni altro componente. Controllare il serraggio di tutti i componenti.
• Se la temperatura interna della batteria raggiunge i 50°C, è in stato protetto e non può essere caricata.
• Quando il monopattino elettrico è completamente carico si scarica dopo circa 90-120 giorni in modalità standby. Se la batteria non viene caricata

IT

concept

concept

IT

in tempo, si sotto-scarica, il danno è irreparabile e non è coperto dalla nostra garanzia.

- Non utilizzare il freno anteriore per frenate di emergenza - All'utilizzo del monopattino comportarsi in modo da non far male né a sé né agli altri, né ai beni di altrui.

- E' vietato di effettuare le modifiche o cambi sul monopattino elettrico per non compromettere la sua costruzione e/o cambiare la potenza de motore. Tali interventi potrebbero causare le gravi ferite.

- Non lasciare mai l'apparecchio incustodito. - Allo staccare dell'adattatore di ricarica dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola.

- Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l'apparecchio, utilizzarlo sempre fuori dalla loro portata.

- Prestare la maggiore attenzione se l'apparecchio è utilizzato in presenza dei bambini.

- È necessario caricare la batteria solo con l'adattatore originale.

- Non permettere che l'apparecchio sia utilizzato come giocatolo.

- Non utilizzare accessori diversi da quelli raccomandati dal produttore.

- Non inserire alcun oggetto negli orifizi sull'apparecchio. Non accendere l'apparecchio se otturato un orifizio qualsiasi.

- Non immergere mai l'apparecchio nell'acqua né in altri liquidi. L'immersione dell'apparecchio nell'acqua potrebbe causare il suo danneggiamento e compromettere la sicurezza del suo utilizzo.

- Controllare regolarmente l'integrità dell'apparecchio e/o del cavo di alimentazione dell'adattatore di ricarica.

- Non buttare l'accumulatore dell'apparecchio nel fuoco e non esporlo alle temperature superiori a 35 °C.

- Non toccare mai le parti in movimento durante l'uso dell'apparecchio. Dopo l'utilizzo dell'apparecchio non toccare i dischi dei freni.

- Non riparare l'apparecchio da soli. Rivolgersi sempre ad un'officina autorizzata.

- L'apparecchio può essere utilizzato dai bambini d'età superiore a 15 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza delle persone istruite e al corrente degli eventuali rischi uniti all'uso.

- Durante l'uso del monopattino si può perdere l'equilibrio, urtare gli oggetti/persone o cadere. Per prevenire ogni tipo del sinistro leggere attentamente il presente manuale e mantenere l'apparecchio in buon stato!

- Prima di utilizzare l'apparecchio indossare i protettori dei gomiti, delle ginocchia e il casco protettivo. Adeguare gli indumenti all'utilizzo dell'apparecchio – si consiglia di indossare gli indumenti sportivi.

- E' vietato guidare il monopattino con una sola mano!

- È vietato l'uso sulle scale.

- È vietato l'uso in contemporanea da più persone e il trasporto di bambini sul monopattino

• E' consigliato gonfiare i pneumatici a 220-240 Kpa.

- Prima di ogni corsa, controllare il circuito di alimentazione, i fanali anteriori e posteriori, i catarifrangenti, i freni anteriori e posteriori per assicurarsi che sia tutto in ordine. In caso contrario, interrompere immediatamente l'uso del monopattino.

- Non utilizzare il monopattino nel caso di cattivo tempo (pioggia, neve, vento forte etc.).

- Non utilizzare il monopattino per il trasporto di altre persone o bambini. Il monopattino può essere utilizzato da una persona sola.

- L'apparecchio può essere utilizzato dalle persone d'età superiore a 15 anni. NON UTILIZZARE il monopattino in stato di gravidanza!

- Portata massima del monopattino è 120 kg.

- Non consumare l'alcool né altre sostanze stupefacenti prima di utilizzare l'apparecchio. Non fumare durante l'utilizzo dell'apparecchio.

- Non telefonare e non utilizzare le cuffie durante l'utilizzo dell'apparecchio! Dedicare la massima attenzione alla guida.

- Dedicare la massima attenzione alle condizioni della strada, alle irregolarità – fango, ghiaccio, neve, umidità, buchi.

- Il monopattino può essere utilizzato per le salite con pendenza inferiore a 15°.

- Non utilizzare il monopattino sulle strade destinate alla circolazione degli automezzi.

- Non parcheggiare il monopattino davanti alle uscite di emergenza e sui parcheggi riservati ai mezzi di protezione civile.

IT

concept

concept

IT

AVVERTIMENTO: L'UTILIZZO SCORRETTO DEL MONOPATTINO O L'OMISSIONE DI LETTURA DEL PRESENTE MANUALE PUO' CONDURRE AI GRAVI INCIDENTI/ FERITE. NE' IL VENDITORE NE' IL DISTRIBUTORE SONO RESPONSIBILI DELLE FERITE, DEI DANNI ECONOMICI, DELLE CONTROVERSIE, DELLE CAUSE LEGALI O DEI CONFLITTI CAUSATI DALL'UTILIZZO SCORRETTO E/O DAL MANCATO RISPETTO DELLE INDICAZIONI CONTENUTE NEL PRESENTE MANUALE.

Un eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

CONTENUTO DELLA CONFEZIONE

N.1 Monopattino elettrico SC7000 o SC4500
N.1 Adattatore di ricarica
N.1 Accumulatore
N.1 Chiave esagonale M5
N.1 Manuale d'uso

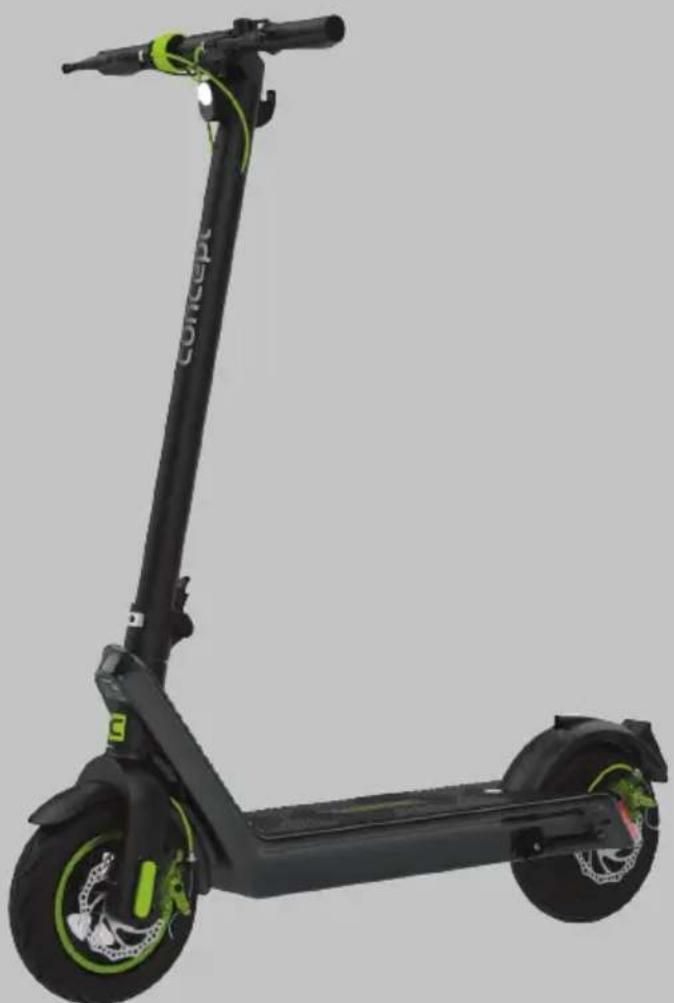

DESCRIZIONE DEL PRODOTTO

1 Fanale anteriore
2 Asta pieghevole
3 Clip di bloccaggio
4 Telaio
5 Ruota anteriore
6 Catarifrangente
7 Supporto

8 Gancio
9 Superficie antiscivolo
10 Vite del coperchio della batteria
11 Parafango posteriore
12 Fanale posteriore
13 Marchio
14 Motore

DESCRIZIONE DEL MANUBRIO E DEL COMANDO

1. Leva del freno

Prendendo in mano e stringendo la maniglia del freno il monopattino si femna. Pigliare llevemente il parafango posteriore per abbassare la velocità.

1. Display LED

Se si accende la spia „Segnalazione del guasto“, rivolgersi al proprio venditore per capire come procedere.

1. Pulsante delle funzioni

A Cambiare le velocità premendo brevemente il pulsante delle funzioni.

• Regime per principianti: indicatore di regime di velocità non si visualizza.
• Regime per esperti: indicatore di regime di velocità visualizza in colore bianco.

• Regime sportivo: indicatore di regime di velocità visualizza in colore rosso.
  B Premendo brevemente due volte il pulsante di funzioni si accendono/spengono i fanali anteriori. Frenando,
  i fanali posteriori si accendono automaticamente.

• Pulsante On/Off

Tenendo a lungo il pulsante si accende/spegne il monopattino elettrico.

1. Pulsante per il controllo di accelerazione

Premendo il pulsante dell'acceleratore il monopattino parte, ripremendolo il monopattino accelera.

1. Funzione di controllo velocità

La funzione di controllo velocità si attiva automaticamente qualora si mantenga la velocità costante per 6 secondi. Se si

vuole spegnere la funzione di controllo automatico basta accelerare o rallentare premendo il freno con piede.

A - Freno posteriore
B-Manubrio
C - Display
D - Freno anteriore
E - Luce, pulsante funzione
F - Pulsante On/off
G - Pulsante acceleratore
H - Indicazione guasto
I - Velocità attuale
J - Stato della batteria
K - Sensore di temperatura
L - Modalità di velocità
M - Unità di velocità

SC7000 SC4500

89

IT

concept

concept

IT

MANUALE D'USO

MONTAGGIO DEL MONOPATTINO ELETTRICO

Avvertimento

Prima di montare o smontare il monopattino o gli accessori togliere il cavo di alimentazione dell'adattatore di ricarica dalla rete!

N - Raddrizzare l'asta pieghevole e fissare la clip di bloccaggio

O - Collegare entrambi i cavi e inserire il manubrio nell=asta pieghevole

P - Avvitare il manubrio all'asta pieghevole con le viti (incluse)

IMMAGAZZINAGGIO DEL MONOPATTINO ELETTRICO

Q - Ruotare l'anello di fissaggio

R - Allentare la clip di bloccaggio di sicurezza

S - Piegare la colonnina

T - Il gancio deve inserirsi nel foro sul parafango posteriore e spingerlo per fissarlo

INSTALLAZIONE DELLA BATTERIA

U - Inserire la batteria orizzontalmente nel monopattino elettrico

V - Collegare il connettore di carica e l'allimentatore alla batteria

W - Chiudere il coperchio della batteria

X - Avvitare con un cacciavite il coperchio in senso orario

GUIDA DEL MONOPATTINO ELETTRICO

1. Premere il pulsante di accensione per 2 secondi.

2. Mettere un piede sul piano e con l'altro piede spingere.

3. Se la persona alla guida si sente sicura e stabile quando il monopattino raggiunge la velocità sufficiente, appoggia anche l'altro piede sul piano.

4. Una volta partiti premere il pulsante di accelerazione e girando manubrio cambiare la direzione della corsa.

5. Premendo il pulsante GAS si accelera. La persona alla quida deve stare attenta e non guidare troppo velocemente!

6. Premendo la leva del freno frenare e premendo con il piede il freno posteriore frenare ulteriormente.

7. Quando il monopattino elettrico rallenta sufficientemente mettere un piede giù dal piano. Quando il monopattino si ferma completamente, anche il secondo piede può essere messo giù dal piano.

AUTONOMIA DEL MONOPATTINO

L'autonomia del monopattino è influenzata dai diversi fattori, per esempio dal tempo, dal peso della persona a bordo, dal livello di ricarica dell'accumulatore e dalle condizioni delle strade. Ogni uno di questi fattori influenza l'autonomia del monopattino, alcuni di loro si combinano. Di conseguenza l'autonomia indicata è solo orientativa. In realtà l'autonomia può essere molto diversa. Questo fatto è da tenere presente.

SPECIFICA DELLA BATTERIA

Rispettare le istruzioni di cui sotto riguardo l'immagazzinamento e la ricarica, che possono compromettere la vita utile dell'apparecchio e la potenza dell'accumulatore. Dedicare la massima attenzione agli avvertimenti di sicurezza ed alle specifiche dettagliate.

90

SC7000 SC4500

Specifica della batteria
Tipo Accumulatore Li-Ion
Durata di ricarica 8-9 ore
Tensione 36 V
Temperatura di lavoro 0 °C-35 °C
Temperatura durante la ricarica 0 °C-35 °C
Tensione massima durante la ricarica 42 V
Durata consigliata di immagazzinamento (-8 °C - 35 °C)	3 mesi alla ricarica completa
Corrente massima di ricarica 2 A
Tensione all'ingresso 100–240 V
Frequenza 50–60 Hz
Tensione all'uscita	42 V
Corrente all'uscita	2 A
Temperatura di immagazzinamento	-8 °C- 35 °C

SICUREZZA ALL'USO DELL'ACCUMULATORE

Sospendere l'uso dell'accumulatore qualora si verifichino le seguenti situazioni:

- L'accumulatore del monopattino elettrico utilizzare nel rispetto delle disposizioni di legge locali. Per lo smontaggio e la modifica dell'accumulatore rivolgersi alle persone qualificate.

- Non toccare le sostanze che eventualmente escono dall'accumulatore. Se dall'accumulare esce cattivo odore e/o risulta troppo caldo smettere di utilizzarlo.

• Non utilizzare il monopattino elettrico durante la ricarica. Prima di utilizzare il monopattino staccarlo dalla ricarica.

- Avere cura che l'accumulatore non venga toccato né dai bambini né dagli animali!

- Perché l'accumulatore funzioni in modo effettivo avere cura che la temperatura dell'immagazzinamento e della ricarica siano corrette. Utilizzare il campo di temperature riportato nella specifica della batteria.

- Per movimentare le batterie a litio informarsi sulle rispettive disposizioni di legge locali. Le batterie a litio sono considerate pericolose.

• L'accumulatore contiene le sostanze pericolose, non aprire mai la batteria. Non inserire nulla nella batteria.

- E' vietato di caricare l'accumulatore a litio troppo scarico. Tali accumulatori costituiscono il rischio per la sicurezza, consegnarli nel centro di raccolta idoneo.

- Se la temperatura interna dell'accumulatore supera 45 °C si attiva automaticamente il sistema di protezione.

• Non caricare l'accumulatore se la temperatura esterna ed interna supera 40 °C.

• Non lasciare mai fermo il monopattino elettrico sotto raggi diretti del sole. Si corre il rischio del suo danneggiamento.

• Per ricaricare il monopattino elettrico utilizzare il dispositivo di ricarica originale.

METODI DI RICARICA

Metodo 1

- Rimuovere la batteria dal monopattino elettrico, togliere il coperchio in silicone dalla porta di ricarica, quindi collegare il connettore CC del caricabatterie alla porta di ricarica della batteria.

• Se la spia sul caricabatterie è rossa, la batteria si sta caricando correttamente.

- Se la spia sul caricabatterie è verde, significa che la batteria è completamente carica.

Metodo 2:

- Rimuovere la batteria dal monopattino elettrico, togliere il coperchio in silicone dalla porta di ricarica e collegare il

SC7000 SC4500

91

IT

concept

concept

IT

connettore DC del caricabatterie alla porta di ricarica della batteria.

a - Connettore dell'alimentatore
b - Connettore del caricabatterie
c - Indicatore di carica

COLLEGARE IL MONOPATTINO ELETTRIFICO ALL'APP

• Scaricare l'app Concept Home su Google Play o App Store.

• Effettuare la registrazione o il login

- Assicurarsi di avere il Bluetooth abilitato sul telefono.

1. • Accendere il monopattino elettrico e selezionare Aggiungi dispositivo nell'app
2. • Quando il monopattino elettrico appare nella parte superiore del display, cliccare su Aggiungi

- Oppure cliccare a sinistra su Outdoor travel -> Scooter

1. • Ora clicca su + ( accopplamento con il monopattino elettrico)
2. • Il monopattino elettrico è ora collegato correttamente.

PULIZIA E MANUTENZIONE

• Assicurarsi sempre che l'accumulatore e il dispositivo di ricarica del monopattino siano staccati dall'alimentazione della corrente elettrica. Il monopattino elettrico deve essere spento.
• Inumidire un panno pulito e pulire il monopattino elettrico. Facendo manutenzione del cuscinetti non eccedere mai con l'olio lubrificante.
• E' vietato pulire il monopattino elettrico con l'acqua spruzzante o immergendolo nell'acqua o in altri liquidi. Si danneggerebbero in modo irreversibile gli elementi elettronici.

MESSA IN DEPOSITO

• Prima di immagazzinare il monopattino caricare completamente l'accumulatore per evitare il danneggiamento dell'accumulatore per lo scarico eccessivo nel caso di immagazzinamento prolungato.
• Ricaricare l'accumulatore almeno una volta in tre mesi.
• Non caricare l'accumulatore se la temperatura dell'immagazzinamento sarà inferiore allo 0 °C. Spostare l'accumulatore in un locale con la temperatura di ambiente e solo dopo procedere alla ricarica.
• Immagazzinare il monopattino elettrico in un locale interno asciutto. Nel caso di inutilizzo prolungato coprire il monopattino per prevenire il deposito della polvere.

SOLUZIONE DEI PROBLEMI

Problema Soluzione
Il monopattino non si avvia Ricaricare l'accumulatore.
Il monopattino non si ricarica	Controllare se il caricabatterie sia collegato correttamente alla presa della rete, nel caso contrario ripristinare il collegamento.
	Controllare se il caricabatterie del monopattino funziona (la spia è accesa).
	Verificare se la spina del caricabatterie e la porta di ricarica del monopattino siano inseriti correttamente.
La durata di autonomia si è ridotta	La vita utile dell'accumulatore è alla fine – l'accumulatore è da sostituire con uno nuovo. Contattare il centro di assistenza autorizzato.

SC7000 SC4500

Il motore non lavora. Contattare il centro di assistenza autorizzato.
Freni	Stridono o fischiano - controllare la messa a punto dei freni.
	Se si è allentato l'elemento di fissaggio del freni stringere le viti e regolare i freni.
	Se i freni e le pastigile del freno risultato sporchi, pulirli con acqua pulita.

Qualora il problema riscontrato non si trovi nell'elenco dei problemi di cui sopra, rivolgersi al proprio rivenditore o all'assistenza autorizzata. Tutti gli interventi e le riparazioni apportati sul monopattino elettrico possono compromettere il suo funzionamento e le eventuali contestazioni non saranno riconosciutel

SMALTIMENTO DELL'ACCUMULATORE

L'apparecchio contiene l'accumulatore - Li-lon. Questo tipo di accumulatore contiene le sostanze le quali, se rilasciate nell'ambite, possono risultare nocive. Prima di smaltire l'apparecchio o nel caso della sostituzione dell'accumulatore, l'accumulatore vecchio va tolto e consegnato in un apposito centro di raccolta per il suo smaltimento ecologico.

ASSISTENZA

La manutenzione più impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL'AMBIENTE

• Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.
• La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenzlato.
• Sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

L'apparecchio è identificato in conformità alla Direttiva 2012/19/EU del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provedendo allo smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Lo smaltimento deve essere effettuata in conformità alle norme regolanti la gestione dei rifiuti. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto è stato acquistato.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative UE inerenti.

Il produttore si riserva il diritto di modificare senza preavviso il testo del manuale d'uso, il design del prodotto e/o i suoi parametri tecnici.

SC7000 SC4500

AGRADECIMIENTO

F - Buton de pomire/oprire
