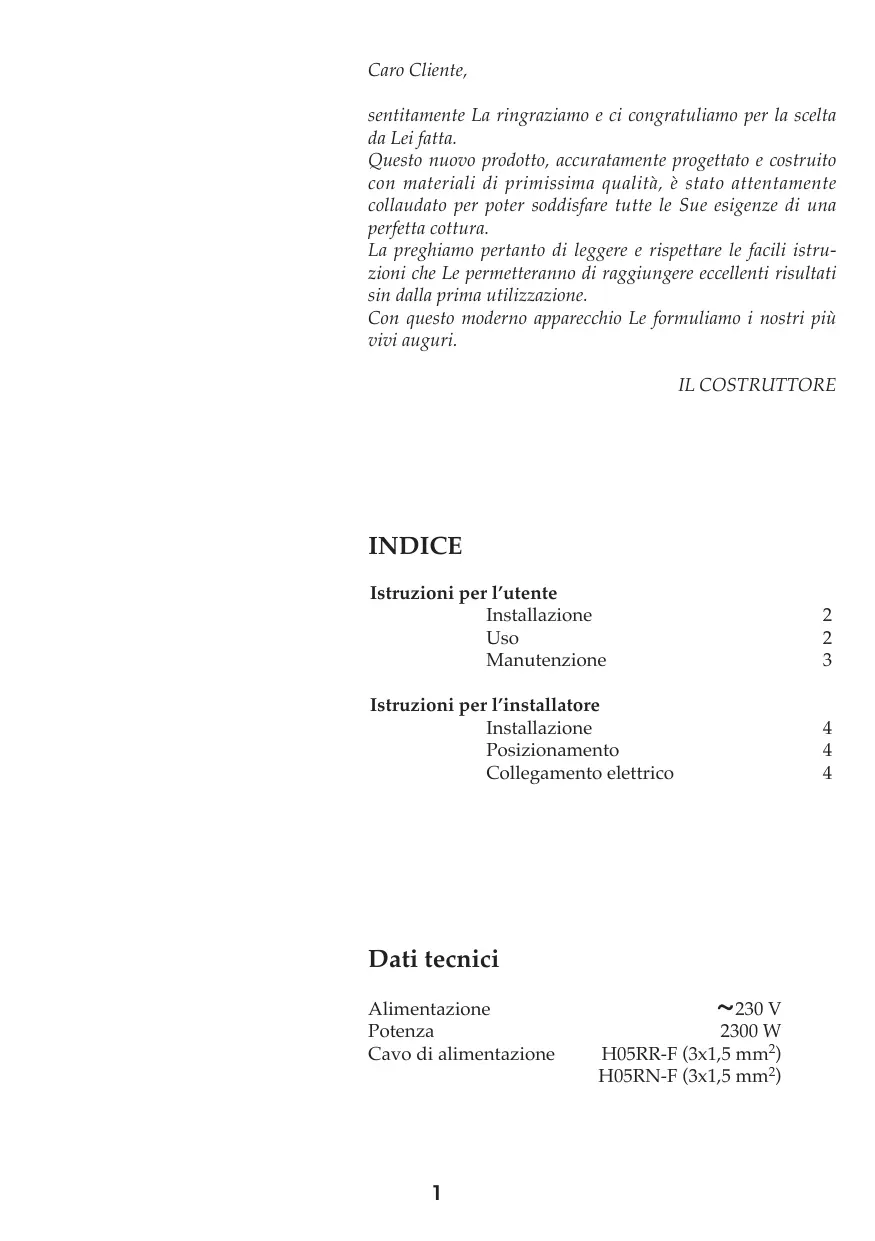

MANUALE UTENTE TE206XF1 BRANDT

Istruzioni per l’installatore Installazione Posizionamento Collegamento elettrico

Dati tecnici Alimentazione Potenza Cavo di alimentazione

~230 V 2300 W H05RR-F (3x1,5 mm2) H05RN-F (3x1,5 mm2) Istruzioni per l’utente Installazione Tutte le operazioni relative all’installazione (allacciamento elettrico) devono essere eseguite da personale qualificato secondo le norme vigenti. Per le istruzioni specifiche vedi la parte riservata all’installatore. Uso (Fig.1) La messa in funzione dell’apparecchio si effettua agendo sulla manopola di comando posta sul frontalino che consente di impostare una temperatura compresa fra 40 e 200 °C. Una spia luminosa segnala l’entrata in funzione della resistenza, mentre lo spegnimento indica che la temperatura desiderata è stata raggiunta. Una seconda spia (generale) rimane sempre accesa quando l’apparecchio è in funzione. La friggitrice è dotata di un termostato che mantiene costante la temperatura del bagno d’olio, inoltre un termostato di sicurezza entra automaticamente in funzione in caso di difettoso funzionamento del termostato principale, impedendo all’olio di raggiungere temperature troppo elevate, circa 220 °C. L’uso di questo apparecchio è molto semplice, tuttavia per ottenere i migliori risultati è opportuno adottare alcuni facili accorgimenti come: - prima di mettere l’olio per la prima volta, pulire accuratamente le parti d’acciaio e la resistenza in modo da eliminare gli eventuali residui di lavorazione. - Non accendere mai l’apparecchio con le resistenze ruotate fuori dalla vasca - Non accendere mai l’apparecchio senza che vi sia l’olio nella vaschetta. - Usare sempre olii vegetali adatti per friggere: sono sconsigliati gli olii di semi vari e l’olio di semi di girasole. - La quantità di olio contenuta nella vasca varia da un minimo di l 2 ad un massimo di l 2,7. Se durante l’uso il livello dell’olio dovesse scendere sotto il minimo, si dovrà intervenire con un’aggiunta di olio fresco. Si consiglia di effettuare le aggiunte con olio dello stesso tipo. I livelli massimo e minimo sono contrassegnati con due incisioni sulla parete verticale della vaschetta.

- L’olio può essere usato più volte, si consiglia però di filtrarlo fra una cottura e l’altra, in modo da eliminare i depositi che si possono verificare. - Si consiglia comunque di cambiare l’olio molto spesso perché anche se ben filtrato piccole particelle residue possono prendere fuoco durante la cottura. - Prima di introdurre i cibi nella friggitrice, controllare che siano perfettamente asciutti. Attendere che l’olio abbia raggiunto la temperatura desiderata. - Per i cibi surgelati si consiglia di scongelare a bassa temperatura e successivamente friggere ad alta temperatura. - Nella preparazione di alcuni piatti (patatine fritte) i migliori risultati si ottengono effettuando una precottura a 160 °C ed una cottura successiva a 180 °C. - Spesso durante la cottura si devono aggiungere sale o aromi: evitate, per quanto possibile, di effettuare queste aggiunte direttamente nella friggitrice perché il sale, cadendo nei bagni d’olio, ne riduce la qualità. - In caso di mancato funzionamento, prima di richiedere l’intervento tecnico, provare a ripristinare il termostato di sicurezza premendo il pulsantino visibile, dopo aver tolto la vaschetta dell’olio e svitato il tappo di protezione, sulla parete interna anteriore. Manutenzione Prima di ogni operazione disinserire elettricamente l’apparecchiatura. Per una maggiore durata dell’apparecchiatura è indispensabile eseguire periodicamente un’accurata pulizia generale tenendo presente quanto segue: - le parti in acciaio e/o smaltate devono essere pulite con prodotti idonei (reperibili in commercio) non abrasivi o corrosivi. Evitare prodotti a base di cloro (varecchina, ecc;); - evitare di lasciare sul piano lavoro sostanze acide o alcaline (aceto, sale, succo di limone, ecc.).

Istruzioni per l’installatore Installazione Le presenti istruzioni sono rivolte all’installatore qualificato quale guida all’installazione, regolazione e manutenzione secondo le leggi e le normative in vigore. Gli interventi devono sempre essere effettuati ad apparecchiatura disinserita elettricamente. Posizionamento (Fig. 2) L’apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell’apposita figura. Predisporre su tutto il perimetro del piano il sigillante a corredo. Collegamento elettrico Prima di effettuare l’allacciamento elettrico accertarsi che: - le caratteristiche dell’impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano: - l’impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge. Nel caso che l’apparecchiatura non sia munita di cavo e/o di relativa spina utilizzare materiale idoneo per l’assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50 °C a quella ambiente. Desiderando un collegamento diretto alla rete, è necessario interporre un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato per il carico di targa e rispondere alle norme in vigore (il cavo di terra giallo/verde non deve essere interrotto dall’interruttore). La presa o l’interruttore onnipolare devono essere facilmente raggiungibili con l’apparechiatura installata. N.B.: Il costruttore declina ogni responsabilità nel caso che quanto sopra e le usuali norme antiinfortunistiche non vengano rispettate.
