BD 5050 C Bp - Lavasciuga Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavasciuga a conducente a piedi
Marca	Kärcher
Modello	BD 5050 C Bp
Tensione nominale	24 V
Capacità batteria	80 Ah (5h)
Potenza assorbita totale	1100 W
Velocità di rotazione spazzole	180 tr/min
Diametro spazzole	510 mm
Larghezza di lavoro	500 mm
Serbatoio acqua pulita	50 L
Serbatoio acqua sporca	50 L
Peso a vuoto	87 kg
Peso in servizio (max)	138 kg
Superficie pulibile teorica	2000 m²/h
Pendenza massima	2 %
Temperatura acqua max	50 °C
Livello sonoro (LpA)	66 dB(A)
Grado di protezione	IPX3
Programmi di pulizia	Arresto, Normale, Intensivo, Aspirazione
Regolazione portata acqua	Sì, tramite manopola
Tipo batteria	Lithium-ion (80 Ah)
Caricabatterie	Esterno, tempo di ricarica 8 h (standard) / 2 h (rapida)
Display	Sì, con visualizzazione codici errore
Accessori inclusi	Disco spazzola rosso (standard), barra aspirazione 850 mm

Domande frequenti - BD 5050 C Bp Kärcher

Come caricare la batteria della lavasciuga Kärcher BD 5050 C Bp?

Per caricare la batteria, scollegare il connettore della batteria dal lato dell'apparecchio e collegarlo al caricabatterie adatto (rif. 6.654-479.0 o 6.654-480.0). Collegare il caricabatterie a una presa di corrente. Il tempo di ricarica è di circa 8 h (standard) o 2 h (rapida). Non utilizzare l'apparecchio durante la ricarica. Importante: Rispettare le istruzioni di sicurezza del caricabatterie.

Cosa significa il codice errore ERR B visualizzato sul display?

Il codice ERR B indica che un corpo estraneo blocca la spazzola. Per risolvere, portare il selettore programma su OFF, rilasciare l'interruttore di sicurezza, rimuovere il corpo estraneo, attendere 3 secondi e riavviare. Se l'errore persiste, contattare il servizio post-vendita.

Qual è la capacità dei serbatoi acqua pulita e acqua sporca?

Il serbatoio acqua pulita ha una capacità di 50 litri e il serbatoio acqua sporca ha anch'esso una capacità di 50 litri. Ciò consente una pulizia efficace per un lungo periodo senza dover svuotare o riempire frequentemente.

Come regolare la portata d'acqua sulla Kärcher BD 5050 C Bp?

Ruotare la manopola di regolazione della quantità d'acqua situata sul pannello di comando. Iniziare con una portata bassa e aumentare gradualmente fino a ottenere il risultato desiderato. Una portata troppo alta può lasciare residui d'acqua.

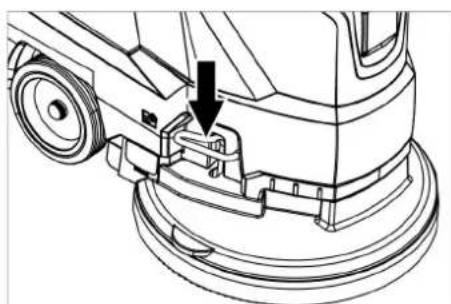

Come sostituire i dischi spazzola?

Spingere l'apparecchio verso il basso in corrispondenza del manubrio per sollevare la testa di pulizia. Premere il pedale di cambio spazzola verso il basso, quindi arretrare l'apparecchio per accedere alla spazzola. Posizionare la nuova spazzola a terra, quindi spostare l'apparecchio sopra di essa e abbassare la testa per innestarla.

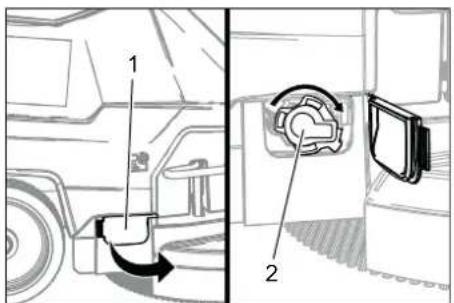

Come pulire il filtro per pelucchi?

Aprire il coperchio del filtro, ruotare il coperchio in senso orario e rimuoverlo. Estrarre il filtro, pulirlo con acqua pulita, quindi riposizionarlo. Richiudere il coperchio ruotando in senso antiorario. Eseguire questa operazione regolarmente per mantenere le prestazioni.

Qual è la pendenza massima su cui può essere utilizzato l'apparecchio?

La pendenza massima consentita per la zona di lavoro è del 2%. L'apparecchio non deve essere utilizzato su pendenze maggiori. Attenzione: Non utilizzare su piani inclinati per evitare il rischio di ribaltamento.

Posso utilizzare detergenti non raccomandati da Kärcher?

No. Utilizzare solo i detergenti raccomandati da Kärcher (elenco nelle istruzioni). L'uso di detergenti non idonei può danneggiare l'apparecchio e presentare rischi per la sicurezza. Evitare solventi, acido cloridrico o fluoridrico e prodotti molto schiumogeni.

Come trasportare la lavasciuga in sicurezza?

Per il trasporto, sollevare il pedale del telaio di trasporto. Spingere l'apparecchio per il manubrio. Utilizzarlo solo su pendenze inferiori al valore massimo (2%). Durante il trasporto in un veicolo, assicurare l'apparecchio contro scivolamenti e ribaltamenti secondo le direttive vigenti.

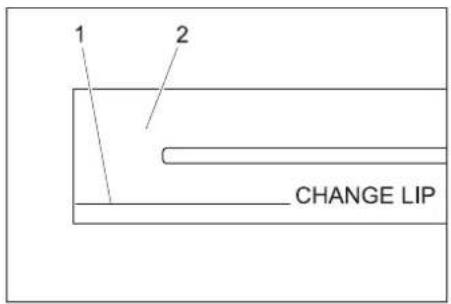

Come mantenere le labbra di aspirazione?

Le labbra di aspirazione devono essere controllate regolarmente. Se sono usurate fino al segno di usura, devono essere girate o sostituite. Per fare ciò, rimuovere la barra di aspirazione, svitare i pomoli scanalati, rimuovere le parti in plastica, cambiare le labbra, quindi rimontare il tutto. Pulirle con un panno umido.

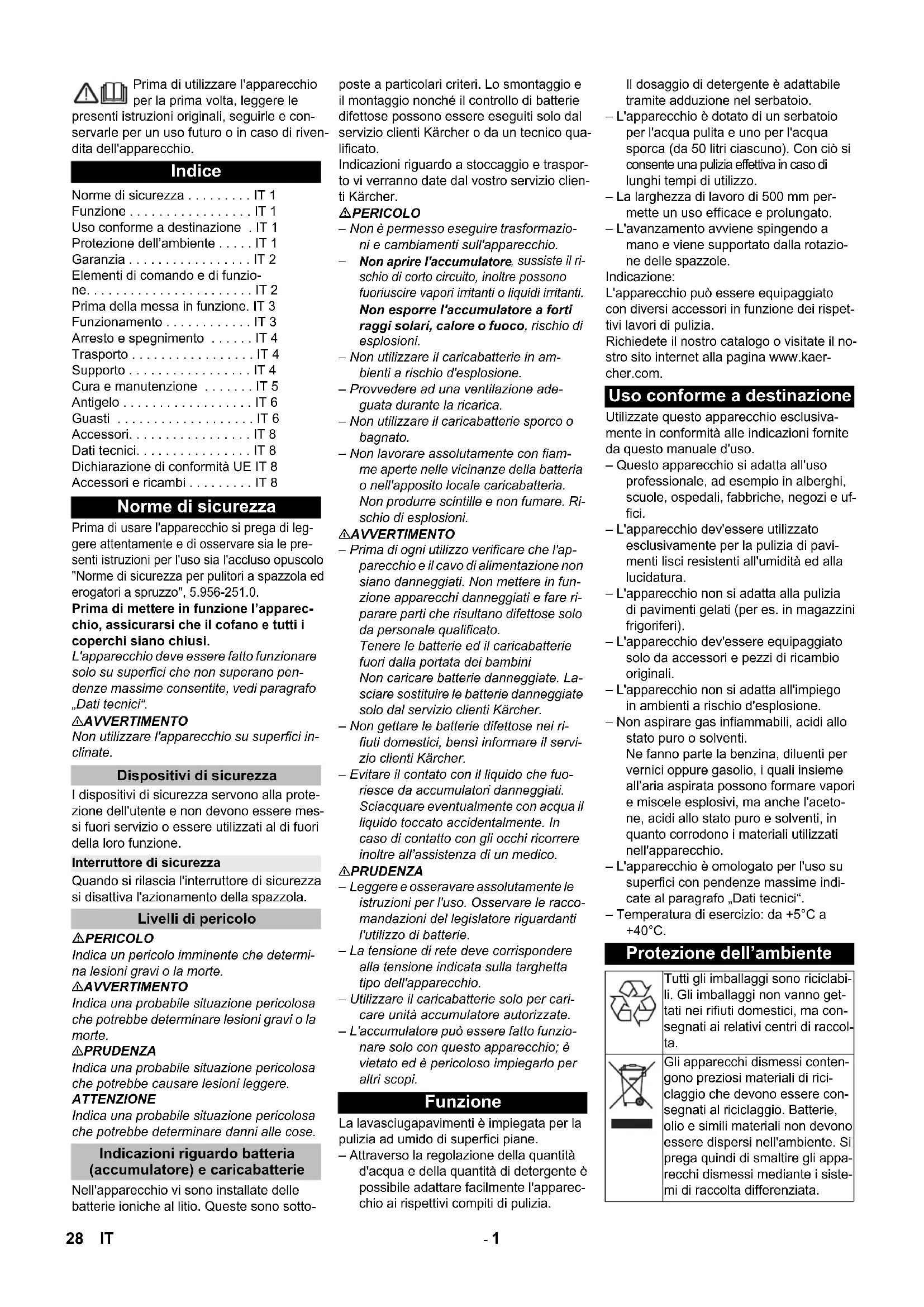

MANUALE UTENTE BD 5050 C Bp Kärcher

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indice

Norme di sicurezza ..... IT 1

Funzione IT 1

Uso conforme a destinazione . IT 1

Protezione dell'ambiente ..... IT 1

Garanzia IT 2

Elementi di comando e di funzione. IT 2

Prima della messa in funzione. IT 3

Funzionamento ..... IT 3

Arresto e spegnimento ..... IT 4

Trasporto IT 4

Supporto IT 4

Cura e manutenzione ..... IT 5

Antigelo IT 6

Guasti IT 6

Accessori. IT 8

Dati tecnici. IT 8

Dichiarazione di conformità UE IT 8

Accessori e ricambi ..... IT 8

Norme di sicurezza

Prima di usare l'apparecchio si prega di leggere attentamente e di osservare sia le presenti istruzioni per l'uso sia l'accluso opuscolo "Norme di sicurezza per pulitori a spazzola ed erogatori a spruzzo", 5.956-251.0.

Prima di mettere in funzione l'apparecchio, assicurarsi che il cofano e tutti i coperchi siano chiusi.

L'apparecchio deve essere fatto funzionare solo su superfici che non superano pendenze massime consentite, vedi paragrafo „Dati tecnici“.

⚠AVVERTIMENTO

Non utilizzare l'apparecchio su superfici inclinate.

Dispositivi di sicurezza

I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere messi fuori servizio o essere utilizzati al di fuori della loro funzione.

Interruttore di sicurezza

Quando si rilascia l'interruttore di sicurezza si disattiva l'azionamento della spazzola.

Livelli di pericolo

△PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠ PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Indicazioni riguardo batteria (accumulatore) e caricabatterie

Nell'apparecchio vi sono installate delle batterie ioniche al litio. Queste sono sottoposte a particolari criteri. Lo smontaggio e il montaggio nonché il controllo di batterie difettose possono essere eseguiti solo dal servizio clienti Kärcher o da un tecnico qualificato.

Indicazioni riguardo a stoccaggio e trasporto vi verranno date dal vostro servizio clienti Kärcher.

△PERICOLO

- Non è permesso eseguire trasformazioni e cambiamenti sull'apparecchio.

- Non aprire l'accumulatore, sussiste il rischio di corto circuito, inoltre possono fuoriuscire vapori irritanti o liquidi irritanti.

Non esporre l'accumulatore a forti raggi solari, calore o fuoco, rischio di esplosioni.

- Non utilizzare il caricabatterie in ambienti a rischio d'esplosione.

- Provvedere ad una ventilazione adeguata durante la ricarica.

- Non utilizzare il caricabatterie sporco o bagnato.

- Non lavorare assolutamente con fiamme aperte nelle vicinanze della batteria o nell'apposito locale caricabatteria. Non produrre scintille e non fumare. Rischio di esplosioni.

⚠AVVERTIMENTO

- Prima di ogni utilizzo verificare che l'apparecchio e il cavo di alimentazione non siano danneggiati. Non mettere in funzione apparecchi danneggiati e fare riparare parti che risultano difettose solo da personale qualificato.

Tenere le batterie ed il caricabatterie fuori dalla portata dei bambini Non caricare batterie danneggiate. La- sciare sostituire le batterie danneggiate solo dal servizio clienti Kärcher.

- Non gettare le batterie difettose nei rifiuti domestici, bensì informare il servizio clienti Kärcher.

- Evitare il contato con il liquido che fuoriesce da accumulatori danneggiati. Sciacquare eventualmente con acqua il liquido toccato accidentalmente. In caso di contatto con gli occhi ricorrere inoltre all'assistenza di un medico.

⚠PRUDENZA

- Leggere e osservare assolutamente le istruzioni per l'uso. Osservare le raccomandazioni del legislatore riguardanti l'utilizzo di batterie.

- La tensione di rete deve corrispondere alla tensione indicata sulla targhetta tipo dell'apparecchio.

- Utilizzare il caricabatterie solo per caricare unità accumulatore autorizzate.

- L'accumulatore può essere fatto funzionare solo con questo apparecchio; è vietato ed è pericoloso impiegarlo per altri scopi.

Funzione

La lavasciugapavimenti è impiegata per la pulizia ad umido di superfici piane.

- Attraverso la regolazione della quantità d'acqua e della quantità di detergente è possibile adattare facilmente l'apparecchio ai rispettivi compiti di pulizia.

Il dosaggio di detergente è adattabile tramite adduzione nel serbatoio.

- L'apparecchio è dotato di un serbatoio per l'acqua pulita e uno per l'acqua sporca (da 50 litri ciascuno). Con ciò si consente una pulizia effettiva in caso di lunghi tempi di utilizzo.

- La larghezza di lavoro di 500 mm permette un uso efficace e prolungato.

- L'avanzamento avviene spingendo a mano e viene supportato dalla rotazione delle spazzole.

Indicazione:

L'apparecchio può essere equipaggiato con diversi accessori in funzione dei rispettivi lavori di pulizia.

Richiedete il nostro catalogo o visitate il nostro sito internet alla pagina www.kaercher.com.

Uso conforme a destinazione

Utilizzate questo apparecchio esclusivamente in conformità alle indicazioni fornite da questo manuale d'uso.

- Questo apparecchio si adatta all'uso professionale, ad esempio in alberghi, scuole, ospedali, fabbriche, negozi e uffici.

- L'apparecchio dev'essere utilizzato esclusivamente per la pulizia di pavimenti lisci resistenti all'umidità ed alla lucidatura.

- L'apparecchio non si adatta alla pulizia di pavimenti gelati (per es. in magazzini frigoriferi).

- L'apparecchio dev'essere equipaggiato solo da accessori e pezzi di ricambio originali.

- L'apparecchio non si adatta all'impiego in ambienti a rischio d'esplosione.

- Non aspirare gas infiammabili, acidi allo stato puro o solventi. Ne fanno parte la benzina, diluenti per vernici oppure gasolio, i quali insieme all'aria aspirata possono formare vapori e miscele esplosivi, ma anche l'acetone, acidi allo stato puro e solventi, in quanto corrodono i materiali utilizzati nell'apparecchio.

- L'apparecchio è omologato per l'uso su superfici con pendenze massime indicate al paragrafo „Dati tecnici“.

- Temperatura di esercizio: da +5°C a +40°C.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono preziosi materiali di riciclaggio che devono essere consegnati al riciclaggio. Batterie, olio e simili materiali non devono essere dispersi nell'ambiente. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo:

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti agli accessori, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Elementi di comando e di funzione

1 Filtro pelucchi
2 Interruttore di sicurezza
3 Batteria *
4 Tubo flessibile di scarico dell'acqua sporca con dispositivo di dosaggio
5 Barra di supporto per Homebase
6 Galleggiante
7 Serbatoio acqua pulita
8 Chiusura serbatoio acqua pulita
9 Testa di pulizia
10 Spazzola a disco
11 Foro di rabbocco serbatoio acqua pulita
12 Cambio staffa spazzole
13 Serbatoio acqua sporca

14 Pedale del carrello di trasporto
15 Indicatore di livello acqua pulita
16 Manopola per l'inclinazione della barra di aspirazione
17 Regolazione altezza della barra di aspirazione
18 Dadi ad alette per il fissaggio della barra di aspirazione
19 Barra di aspirazione *
20 Tubo flessibile di aspirazione
21 Pulsante di regolazione della quantità d'acqua
22 Spina della batteria
23 Leva abbassamento barra di aspirazione

24 Quadro di comando
25 Archetto di spinta
26 Piano d'appoggio per il kit di pulizia „Homebase Box“
27 Coperchio serbatoio acqua sporca

* non in dotazione

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.
• Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

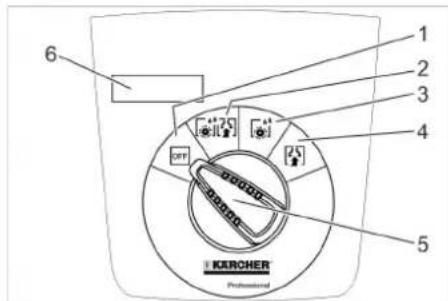

Quadro di comando

1 2 3 4 5 6 KURCHER Professional

1 OFF

l'apparecchio è spento.

2 Modalità normale

Pulire ad umido il pavimento ed aspirare l'acqua sporca.

3 Modalità intensiva

Pulire il pavimento ad umido e lasciare agire il detergente.

4 Modalità di aspirazione

Aspirare il liquido sporco.

5 Selettore di programma

6 Display

Simboli riportati sull'apparecchio

	Spina della batteria
	Punto di reggiatura
	Portamocio **
	Livello serbatoio acqua pulita 25%
	Cambio staffa spazzole
	Leva abbassamento barra di aspirazione
	Apertura di scarico Ser-batoio acqua pulita
	Tubo di scarico dell'ac-qua sporca
	Carrello di trasporto1: Trasporto0: Messa in funzione

** Opzione

Prima della messa in funzione

Operazione di scarico

→ Svitare le viti dalla tavola centrale del pallet.
→ Premere l'apparecchio verso il basso con l'archetto di spinta ed estrarre la tavola centrale.

→ Rimuovere i blocchetti (cunei) davanti e accanto alle ruote.
→ Premere in basso l'apparecchio con l'archetto di spinta e spingerlo in avanti fino al bordo del pallet.
→ Sollevare l'apparecchio dal pallet e appoggiarlo sul pavimento.

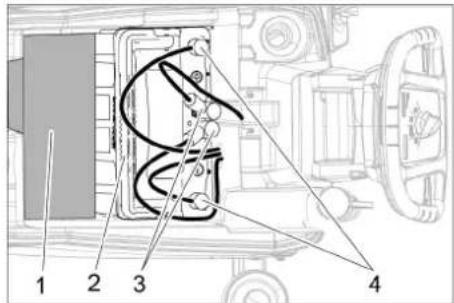

Controllare la batteria

→ Verificare che i connettori circolari e i collegamenti a vite dei poli della batteria siano fissati saldamente.
Se necessario, serrare nuovamente i cavi sui poli della batteria con una chia-ve dinamometrica:

Vite M8: 18 Nm

Vite M10: 23 Nm

Carica della batteria

Indicazione:

L'apparecchio è dotato di una protezione contro lo scaricamento, vale a dire che al raggiungimento del livello minimo di capacità, sia il motore spazzola sia la turbina vengono spenti.

→ Guidare l'apparecchio direttamente alla stazione di carica evitando le pendenze.

△PERICOLO

Pericolo di lesioni da scossa elettrica. Osservare la tensione di rete e la protezione sulla targhetta tipo dell'apparecchio.

Processo di carica

Il tempo di ricarica dipende dalle condizioni della batteria e dal caricabatterie.

Quando la batteria è scarica, il tempo di ricarica è di circa:

Caricabatte-rie	Tempo di ricarica, ca. [h]
6.654-479.0 8
6.654-480.0 2

L'apparecchio non può essere utilizzato durante la procedura di caricamento.

ATTENZIONE

Pericolo di danneggiamento. Non pulire con acqua l'apparecchio con serbatoio rimosso.

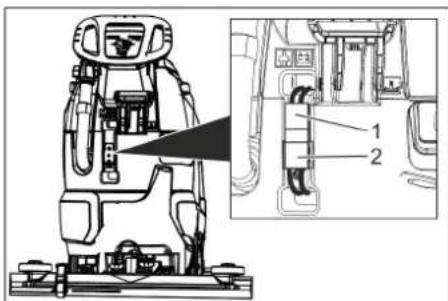

1 Spina batteria, lato apparecchio

2 Spina batteria, lato batteria

→ Staccare la spina batteria dal lato appa-recchio.

ATTENZIONE

Pericolo di danneggiamento!

- Non collegare il caricabatterie con la spina batteria lato apparecchio.

- Utilizzare un caricabatterie adatto solo al tipo di batteria installato:

Tipo di batteria Caricabatterie
6.654-454.0	6.654-479.0
	6.654-480.0

Nota: Leggere il manuale d'uso del produttore del caricabatterie e in particolare osservare le avvertenze di sicurezza!

→ Collegare la spina batteria, lato batteria, con il caricabatterie.
→ Inserire la spina del caricabatterie in una presa elettrica.
→ Eseguire il caricamento secondo le indicazioni riportate nel manuale d'uso del caricabatterie.
→ Staccare la spina del caricabatterie.
→ Scollegare la spina della batteria dal caricabatterie.
→ Collegare la spina batteria, lato apparecchio, alla spina caricabatteria.

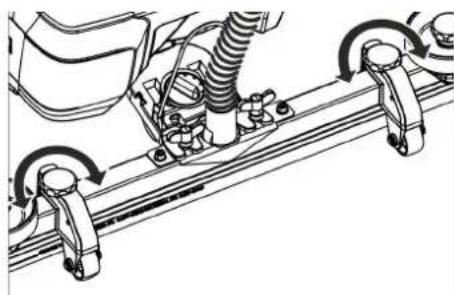

Montare la barra di aspirazione

→ Inserire la barra di aspirazione nell'aggancio per la barra di aspirazione in modo tale che la lamiera sagomata si trovi sopra l'aggancio.
→ Stringere i dadi a farfalla.

→ Inserire il tubo flessibile di aspirazione.

Funzionamento

⚠PERICOLO

Pericolo di lesioni!

In caso di pericolo, rilasciare l'interruttore di sicurezza/leva di marcia.

Aggiungere carburante e sostanze aggiuntive

Acqua fresca

→ Aprire la chiusura del serbatoio di acqua pulita.
→ Aggiungere acqua pulita (massimo 50 °C) fino al bordo inferiore del bocchetto-ne di riempimento.
→ Chiudere la chiusura del serbatoio di acqua pulita.

Detergente

⚠AVVERTIMENTO

Pericolo di danneggiamento. Utilizzare solo detergenti raccomandati. In caso di utilizzo di altri detergenti l'operatore è responsabile del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare esclusivamente detergenti privi di solventi, di sale e di acido fluoridrico.

Osservare le avvertenze di sicurezza riportate sui detergenti.

Indicazione:

Non utilizzare detergenti fortemente schiumogeni.

Detergenti consigliati:

Applicazione Detergente
Pulizie di manutenzione di tutti i pavimenti resistenti all'acqua.	RM 746RM 780
Pulizia di manutenzione di superfici lucide (per es. granito)	RM 755 es
Pulizia di manutenzione e pulizie di fondo di pavimenti industriali	RM 69 ASF
Pulizia di manutenzione e pulizie di fondo di pavimenti industriali di piastrelle in gres	RM 753
Pulizia di manutenzione di piastrelle nelle zone sanitarie	RM 751
Pulizia e disinfezione nelle zone sanitarie	RM 732
Destratificazione di tutti i pavimenti resistenti all'alcali (per es. PVC)	RM 752
Destratificazione di pavimenti in Linoleum	RM 754

→ Aggiungere il detergente nel serbatoio dell'acqua pulita.

Indicazione:

Con serbatoio d'acqua pulita vuoto, la testa di pulizia continua a lavorare senza aggiunta di liquidi.

Regolare la quantità di acqua

→ Impostare la quantità d'acqua adeguata allo sporco ed alla superficie da pulire tramite il pulsante di regolazione.

Indicazione:

Eseguire le prime prove di lavaggio con una piccola quantità d'acqua. Aumentare gradualmente la quantità d'acqua fino ad ottenere il risultato di lavaggio desiderato.

Regolare la barra di aspirazione

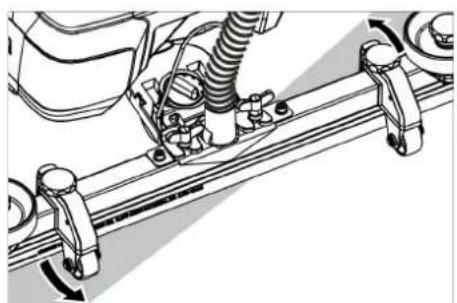

Posizione obliqua

Per migliorare il risultato di aspirazione su pavimenti piastrellati la barra di aspirazione può essere messa in posizione obliqua (5° max.).

→ Allentare le viti ad alette.
→ Ruotare la barra di aspirazione.

→ Serrare le viti ad alette.

Inclinazione

In caso di aspirazione insufficiente l'inclinazione della barra di aspirazione orizzontale può essere modificata.

→ Regolare la manopola per l'inclinazione della barra di aspirazione.

Altezza

Con la regolazione altezza viene influenza- to la piegatura delle labbra di aspirazione al contatto con il pavimento.

→ Provare a spostare le manopole della regolazione altezza, finché si raggiunge il miglior risultato di aspirazione.

Pulizia

ATTENZIONE

Pericolo di danneggiamento per la superficie del pavimento. Non fare funzionare l'apparecchio quando è fermo.

→ Orientare verso il basso il pedale per il carrello di trasporto.
→ Posizionare il selettore di programma sul programma di pulizia desiderato.

Abbassare la barra di aspirazione

→ Estrarre la leva e premerla in basso; la barra di aspirazione viene abbassata.

Indicazione:

• Durante la pulizia di pavimenti piastrellati regolare la barra di aspirazione (in posizione orizzontale) in modo da non lavorare ad angolo retto rispetto alle giunzioni.
• Per migliorare il risultato di aspirazione è possibile regolare sia la posizione obliqua che l'inclinazione della barra di aspirazione (vedi „Regolare la barra di aspirazione“).
• Se il serbatoio acqua sporca è pieno, il galleggiante chiude l'apertura di aspirazione e la turbina di aspirazione gira con maggiore velocità. In questo caso spegnere l'aspirazione e marciare allo svuotamento del serbatoio dell'acqua sporca.

Arresto e spegnimento

→ Rilasciare l'interruttore di sicurezza.
→ Girare il selettore programmi su Aspirazione.
→ Avanzare per un breve tratto e aspirare l'acqua residua.
→ Sollevare la barra di aspirazione.
→ Se necessario caricare la batteria.

Svuotare l'acqua sporca

△AVVERTIMENTO

Rispettare le norme vigenti locali sul tratta- mento delle acque di scarico.

→ Togliere dal supporto il tubo di scarico e posizionarlo sopra un dispositivo di raccolta adeguato.

→ Comprimere o piegare il dispositivo di dosaggio.
→ Aprire il coperchio del dispositivo di dosaggio.
→ Svuotare l'acqua sporca - regolare pre- mendo o piegando la portata dell'ac- qua.
→ Sciacquare il contenitore dell'acqua sporca con acqua pulita.

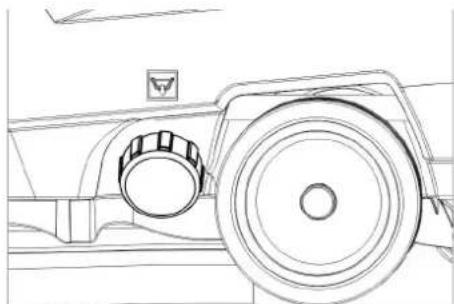

Svuotare l'acqua sporca

→ Svitare il tappo di chiusura del serbatoio acqua pulita.

Trasporto

△PERICOLO

Pericolo di lesioni! L'apparecchio può essere fatto funzionare per lo scarico e il carico solo su pendenze non superiori al valore massimo (vedi „Dati tecnici“). Marciare lentamente.

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento! Per il trasporto osservare il peso dell'appa- recchio.

→ Sollevare il pedale per il carrello di trasporto.
→ Spingere l'apparecchio afferrandolo in corrispondenza dell'archetto di spinta.

→ Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Supporto

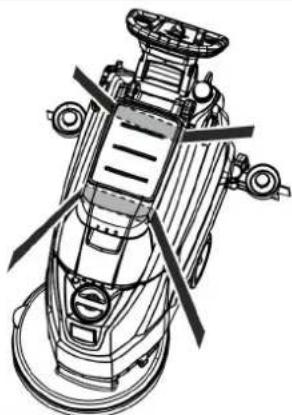

⚠PRUDENZA

Pericolo di lesioni e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.

Questo apparecchio può essere conservato solo in ambienti interni.

Cura e manutenzione

△PERICOLO

Pericolo di lesioni! Prima di svolgere qualsiasi lavoro sull'apparecchio, posizionare il selettore di programma su "OFF" e staccare la spina del caricabatterie.

→ Scaricare e smaltire l'acqua sporca e la restante acqua pulita.

Schema di manutenzione

A lavoro ultimato

ATTENZIONE

Pericolo di danneggiamento. Non spruzzare l'apparecchio con acqua e non utilizzare detergenti aggressivi.

→ Svuotare l'acqua sporca.
→ Sciacquare il contenitore dell'acqua sporca con acqua pulita.
→ Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.

→ Controllare il filtro pelucchi, eventualmente pulirlo.

→ Pulire i labbri di aspirazione e di trascinamento, verificarne l'usura ed eventualmente sostituirle.

→ Verificare l'usura della spazzola, eventualmente sostituirla (vedi "Lavori di manutenzione").

→ Se necessario, caricare la batteria.

Una volta al mese

→ Verificare lo stato di ossidazione dei poli della batteria.
→ Verificare che i cavi della batteria siano fissati saldamente.
→ Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.

→ Pulire il filtro.
→ In caso di inattività prolungata dell'apparecchio, riporlo solo a batteria completamente carica. Ricaricare completamente la batteria almeno una volta al mese.

Una volta all'anno

→ Far effettuare l'ispezione prevista dal servizio clienti.

Interventi di manutenzione

Pulire il filtro

→ Aprire la copertura.
→ Ruotare il tappo in senso orario e rimuoverlo.
→ Estrarre e pulire il setaccio sottostante.
→ Inserire il setaccio.

→ Applicare il tappo e bloccare ruotando in senso antiorario
→ Chiudere la copertura.

Sostituire o girare i labbri di aspirazione

1 2 CHANGE LIP

1 Marcatura d'usura

2 labbra di aspirazione

Le labbra di aspirazione vanno sostituite o voltate se sono usurate fino alla marcatura d'usura.

→ Togliere la barra di aspirazione.
→ Svitare le manopole a crociera.

→ Togliere le parti sintetiche.
→ Togliere i labbri di aspirazione.
→ Infilare nuove labbra di aspirazione o quelle voltate.
→ Inserire le parti sintetiche.
→ Avvitare e stringere le manopole a cro- ciera.

Sostituire la spazzola a disco

→ Premere l'apparecchio verso il basso con l'archetto di spinta, affinché la testa di pulitura viene sollevata.
→ Premere verso il basso il pedale cambio spazzole oltre la resistenza.

→ Tirare l'apparecchio indietro, affinché la spazzola a disco sia accessibile.
→ Mettere sul pavimento una nuova spazzola a disco davanti all'apparecchio.
→ Marciare l'apparecchio con testa di pulitura sollevata sopra la nuova spazzola a disco e abbassare la testa di pulitura. La spazzola si aggancia nel meccanismo di azionamento.

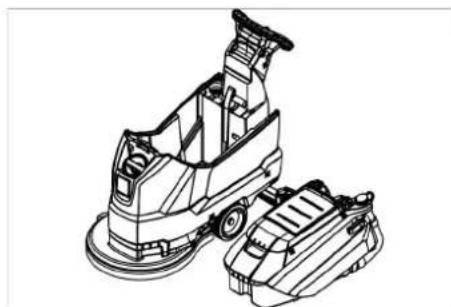

Rimozione del serbatoio acqua sporca

→ Svuotare l'acqua sporca.

→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.

Batterie

△PERICOLO

Rischio di esplosioni. Non appoggiare utensili o simili sulla batteria, sui poli terminali e sui collegamenti delle celle della batteria.

Batterie consigliate

	Codice N°
80 Ah 6.654-454.0

→ Svuotare l'acqua sporca.
→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.
→ Staccare la spina della batteria.

1 2 3 4

1 Distanziatori
2 Batteria
3 Connettore circolare
4 Polo della batteria

→ Posizionare la batteria nell'apparecchio come mostrato sopra.

→ Inserire il distanziatore tra la batteria e il dispositivo dal lato indicato nella figura.

⚠PRUDENZA

Durante la rimozione e l'installazione della batteria, la macchina può diventare instabile. Assicurarsi che la macchina sia in una posizione sicura.

→ Fissare il cavo di collegamento in dotazione ai poli (+) e (-) della batteria.
→ Collegare entrambi i connettori circolari alla batteria.

ATTENZIONE

L'elettronica di comando viene distrutta se si scambiano le polarità (polo positivo e negativo).

Verificare la corretta polarizzazione.

→ Posizionare il serbatoio dell'acqua sporca sull'apparecchio.

Indicazione:

Caricare le batterie prima dell'accensione dell'apparecchio.

Vedi a ciò il paragrafo „Caricare le batterie“.

→ Posizionare il selettore di programma su „OFF“.
→ Staccare la spina della batteria.
→ Sollevare il serbatoio dell'acqua sporca e spostarlo a lato.
→ Scollegare entrambi i connettori circolari dalla batteria.
→ Scollegare il cavo dal polo negativo della batteria.
→ Scollegare il cavo dal polo positivo della batteria.
→ Estrarre i cunei o l'espanso.

⚠PRUDENZA

Allo smontaggio e montaggio delle batterie, la posizione stabile della macchina può diventare instabile, fare attenzione che vi sia stabilità.

→ Estrarre le batterie.
→ Smaltire le batterie scariche in conformità alle disposizioni in vigore.

Contratto di manutenzione

Per garantire un utilizzo affidabile dell'apparecchio è possibile stipulare dei contratti di manutenzione con l'ufficio vendite Kärcher competente.

Antigelo

In caso di pericolo di gelo:

→ Svuotare il serbatoio di acqua pulita e di acqua sporca.
→ Collocare l'apparecchio in un locale protetto dal gelo.

Guasti

△PERICOLO

Pericolo di lesioni! Prima di svolgere qualsiasi lavoro sull'apparecchio, posizionare il selettore di programma su "OFF" e staccare la spina del caricabatterie.

→ Scaricare e smaltire l'acqua sporca e la restante acqua pulita.

Guasti visualizzati sul display

Visualizzazione a display	Rimedio
ERR B	Controllare se corpi estranei bloccano la spazzola, eventualmente rimuoverli. Posizionare il selettore di programma su „OFF“, rilasciare l'interruttore di sicurezza, attendere 3 secondi, riaccendere.
ERR T	Posizionare il selettore di programma su „OFF“, rilasciare l'interruttore di sicurezza, attendere 3 secondi, riaccendere. Nel caso in cui si dovesse ripresentare l'evento contattare il servizio clienti
LOW BAT	Caricare la batteria. Se l'errore continua a essere visualizzato, verificare il corretto collegamento dei due connettori circolari con la batteria. Nel caso in cui si dovesse ripresentare l'evento contattare il servizio clienti
ERR TEMP	Lasciare raffreddare l'apparecchio.
HANDS OFF	Rilasciare l'interruttore di sicurezza e attendere fino a quando vengono visualizzate le ore di funzionamento o lo stato delle batterie. Infine azionare di nuovo l'interruttore di sicurezza.
ERR REL	Posizionare il selettore di programma su „OFF“, rilasciare l'interruttore di sicurezza, attendere 3 secondi, riaccendere. Nel caso in cui si dovesse ripresentare l'evento contattare il servizio clienti
ERR PWM	Posizionare il selettore di programma su „OFF“, rilasciare l'interruttore di sicurezza, attendere 3 secondi, riaccendere. Nel caso in cui si dovesse ripresentare l'evento contattare il servizio clienti

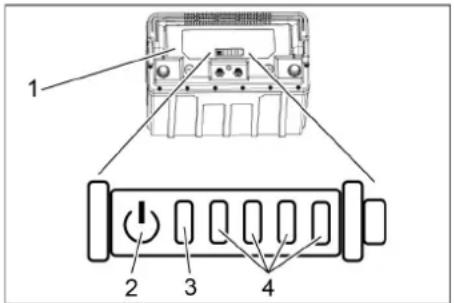

Visualizzatore stato batteria

1 2 3 4

1 Batteria

2 T a s t o

3 LED stato

4 Indicatori a LED

→ Premere il tasto per 5 secondi.

Nessun LED acceso:

Ricaricare la batteria.

Il LED di stato si accende in verde:

Tutti e 5 i LED insieme indicano lo stato di ricarica della batteria.

Il LED di stato si accende in rosso:

Gli indicatori a LED indicano un guasto. I guasti descritti nella seguente tabella possono essere risolti dall'utente. Per tutte le indicazioni di guasto non descritte sopra, rivolgersi al servizio assistenza KÄRCHER.

					Causa Rimedio
rosso -	- - Batteria	troppo calda, Lasciare raffreddare la batteria.
rosso -	- verde Sistema di gestione dela batteria				troppo caldo.	Lasciare raffreddare la batteria.
rosso -	verde - Batteria troppo fredda per la ricarica.					Spostare l'apparecchio in un luogo più caldo e aspettare che la batteria si sia riscaldata.
rosso -	verde	verde Assorbimento di corrente			troppo elevato durante la ricarica.	Scollegare il caricabatterie dalla spina. Attende-re 10 secondi. Ricollegare la spina. Se il guasto viene visualizzato di nuovo, sostituire il carica-batterie.
					Assorbimento di corrente troppo elevato da parte dell'apparecchio.	Spegnere l'apparecchio. Se il guasto si ripete dopo l'accensione, cercare l'errore nell'apparecchio.
rosso	-	verde	-	verde	Pericolo di cortocircuito	Controllare tutti i collegamenti della batteria.
rosso -	verde	verde - Tensione della cella troppo bassaquando si scarica.				Caricare la batteria.
rosso -	verde	verde	verde Tensione della cella troppo alta durante la ricarica.			Scaricare la batteria al 20% della capacità residua. Quindi ricaricare la batteria.
rosso verde - - verde Tensione della batteria troppo					bassa.	Caricare la batteria.
rosso verde - verde - Malfunzionamento nel processo di ricarica.						Scollegare il caricabatterie dalla spina. Attende-re 10 secondi. Ricollegare la spina. Se il guasto viene visualizzato di nuovo, sostituire il carica-batterie.
rosso verde - verde verde
rosso verde verde - - Batteria			troppo fredda per l'erogazione di potenza.			Spostare l'apparecchio in un luogo più caldo e aspettare che la batteria si sia riscaldata.
rosso verde verde verde - Malfunzionamento durante l'erogazione di potenza.						Spegnere l'apparecchio. Se il guasto persiste, contattare il servizio assistenza.

Guasti non visualizzati sul display

Guasto Rimedio
L'apparecchio non si accende	Posizionare il selettore di programmi sul programma desiderato.
	Azionare l'interruttore di sicurezza.
	Inserire la spina della batteria.
	Controllare la batteria, eventualmente caricarla.
	Verificare se i poli diela batteria sono collegati.
Quantità di acqua insufficiente.	Controllare il livello di acqua pulita, riempire eventualmente il serbatoio
	Aumentare la quantità di acqua con il regolatore Quantità acqua.
	Pulire il filtro.
Potenza di aspirazione insufficiente	Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'impermeabilità, eventualmente sostituire.
	Il serbatoio dell'acqua sporca è pieno, disinserire l'apparecchio e svuotare il il serbatoio dell'acqua sporca
	Pulire il filtro pelucchi
	Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente sostituirli
	Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso.
	Verificare le regolazioni della barra di aspirazione.
	Controllare che il tubo flessibile non sia otturato, eventualmente pulirlo.
	Verificare la tenuta stagna del tubo flessibile, eventualmente sostituirlo.
Risultato di pulizia insufficiente	Verificare l'usura delle spazzole, eventualmente sostituirle.
	Aumentare la quantità di acqua.
	Verificare l'idoneità del tipo di spazzola e detergente.
La turbina di aspirazione non gira correttamente	Pulire il galleggiante.
La spazzola non gira	Controllare se corpi estranei bloccano la spazzola, eventualmente rimuoverli.
	Girare il selettore di programmi su „OFF“ quando l'interruttore di sovracorrente nell'elettronica è intervenuto, poi posizionare di nuovo sul programma desiderato.
Vibrazioni durante la pulizia	Utilizzare eventualmente una spazzola più morbida.
In caso si presentino guasti che non possono essere risolti grazie a questa tabella, chiamare il servizio clienti.

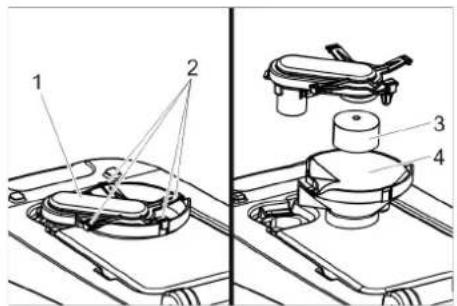

Pulire il galleggiante

→ Aprire il coperchio del serbatoio acqua sporca.

→ Sbloccare il gancio d'arresto.
→ Pulire il galleggiante e la parte inferiore.
→ Assemblare la custodia del galleggian-te e infilarla nell'apparecchio.

1 Custodia del galleggiante
2 gancio
3 Galleggiante
4 Parte inferiore

→ Estrarre la custodia del galleggiante verso l'alto.

Accessori

Denominazione Codice com-	ponente	Descrizione
Spazzola a disco, rosso (versione media, standard)	4.905-026.0	Per l'impiego in tutte le normali opearzioni di pulitura.
Spazzola a disco, naturale (versione morbida)	4.905-027.0	Di fibre naturali per la pulitura e la lucidatura.
Spazzola a disco, nera (versione dura)	4.905-029.0	Per forte sporco e per la pulitura di fondo. Solo per tipi di rivestimento non sensibili.
Piatto di azionamento del pad	4.762-534.0	Per la pulitura con pasticche. Con attacco a chiusura rapida e centerlock.
Pad, rosso (medio-morbido)	6.369-079.0	Per la pulizia e la lucidatura di tutti i pavimenti.
Pad, verde (medio-duro)	6.369-078.0	Per la pulitura di pavimenti molto sporchi e per la pulitura di fondo.
Pad, nero (duro)	6.369-077.0	Per sporco molto resistente e per la pulitura di fondo.
Pad, beige (a grana leggera)	6.369-468.0	Per la lucidatura e rinfresco di rivestimenti duri e elastici.
Pad, beige (con peli naturali) 6.371-146.0
Barra di aspirazione, 850 mm, dritta 4.777-401.0
Barra di aspirazione, 850 mm, curvata 4.777-411.0
Set Homebase Box 4.035-406.0

Dati tecnici

Potenza
Tensione nominale	V	24
Capacità della batteria	Ah(5h)	80
Medio assorbimento di potenza	W	1100
Potenza nominale turbina di aspirazione	W	500
Potenza nominale azionamento spazzole	W	600
Aspirazione
Potenza di aspirazione, quantità d'aria (max.)	l/s	24
Potenza di aspirazione, depressione (max.)	kPa(mbar)	120
Protezione		IPX 3
Spazzole di pulitura
Numero giri spazzole	1/min	180
Diametro spazzole	mm	510
Dimensioni e Pesi
Potenza di superficie teorica	m^2/h	2000
Pendenza area di lavoro max.	%	2
Volume del serbatoio di acqua pulita/sporca	l	50/50
Temperatura acqua max.	°C	50
Pressione massima dell'acqua	bar	0,06
Peso a vuoto (peso di trasporto)	kg	87
Peso complessivo (pron-to esercizio)	kg	138
Dimensioni vano batterie	mm	350 x 350
Valori rilevati secondo EN 60335-2-72
Valore complessivo oscillazione	m/s^2	<2,5
Dubbio K	m/s^2	0,2
Pressione acustica L_pA	dB(A)	66
Dubbio K_pA	dB(A)	2
Pressione acustica L_wA + Dubbio K_wA	dB(A)	81

Dichiarazione di conformità UE

Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua concezione, al tipo di costruzione e nella versione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

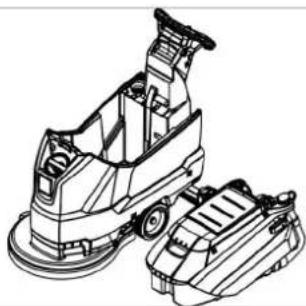

Prodotto: Lavasciuga pavimenti

Modello: 1.127-xxx

1.515-xxx

Direttive UE pertinenti

2006/42/EG (+2009/127/EG)

2014/30/EU

2011/65/EU

Norme armonizzate applicate

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

→ Izpustite umazano vodo.

Komandni i funkzioni elementi. SR 2

Pre upotrebe .... SR 3

Rad .... SR 3

Zaustavljanje i odlaganje ..... SR 4

Transport....SR 4

Komandni i funkzioni elementi
