MANUALE UTENTE ELVOX ESM3.1 Vimar

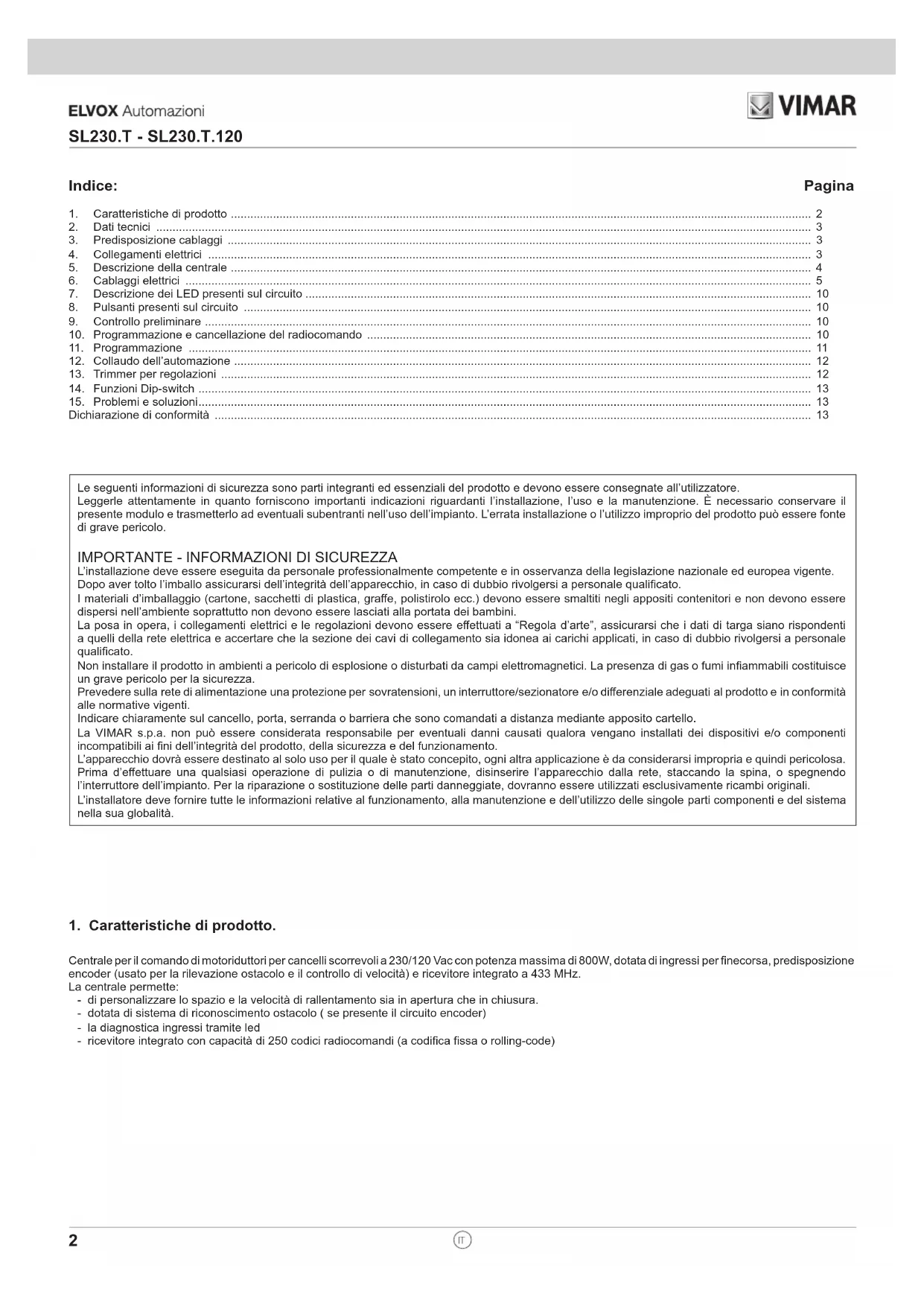

IMPORTANTE - INFORMAZIONI DI SICUREZZA

L’installazione deve essere eseguita da personale professionalmente competente e in osservanza della legislazione nazionale ed europea vigente. Dopo aver tolto l’imballo assicurarsi dell’integrità dell’apparecchio, in caso di dubbio rivolgersi a personale qualicato. I materiali d’imballaggio (cartone, sacchetti di plastica, gra󰀨e, polistirolo ecc.) devono essere smaltiti negli appositi contenitori e non devono essere dispersi nell’ambiente soprattutto non devono essere lasciati alla portata dei bambini. La posa in opera, i collegamenti elettrici e le regolazioni devono essere e󰀨ettuati a “Regola d’arte”, assicurarsi che i dati di targa siano rispondenti a quelli della rete elettrica e accertare che la sezione dei cavi di collegamento sia idonea ai carichi applicati, in caso di dubbio rivolgersi a personale qualicato. Non installare il prodotto in ambienti a pericolo di esplosione o disturbati da campi elettromagnetici. La presenza di gas o fumi inammabili costituisce un grave pericolo per la sicurezza. Prevedere sulla rete di alimentazione una protezione per sovratensioni, un interruttore/sezionatore e/o di󰀨erenziale adeguati al prodotto e in conformità alle normative vigenti. Indicare chiaramente sul cancello, porta, serranda o barriera che sono comandati a distanza mediante apposito cartello. La VIMAR s.p.a. non può essere considerata responsabile per eventuali danni causati qualora vengano installati dei dispositivi e/o componenti incompatibili ai ni dell’integrità del prodotto, della sicurezza e del funzionamento. L’apparecchio dovrà essere destinato al solo uso per il quale è stato concepito, ogni altra applicazione è da considerarsi impropria e quindi pericolosa. Prima d’e󰀨ettuare una qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete, staccando la spina, o spegnendo l’interruttore dell’impianto. Per la riparazione o sostituzione delle parti danneggiate, dovranno essere utilizzati esclusivamente ricambi originali. L’installatore deve fornire tutte le informazioni relative al funzionamento, alla manutenzione e dell’utilizzo delle singole parti componenti e del sistema nella sua globalità.

1. Caratteristiche di prodotto.

Centrale per il comando di motoriduttori per cancelli scorrevoli a 230/120 Vac con potenza massima di 800W, dotata di ingressi per necorsa, predisposizione encoder (usato per la rilevazione ostacolo e il controllo di velocità) e ricevitore integrato a 433 MHz. La centrale permette: - di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura. - dotata di sistema di riconoscimento ostacolo ( se presente il circuito encoder) - la diagnostica ingressi tramite led - ricevitore integrato con capacità di 250 codici radiocomandi (a codica ssa o rolling-code)

SL230.T - SL230.T.120 IT2. Dati tecnici. Quadro di comando SL230.T / SL230.T.120 Alimentazione 230 Vac 50 Hz - 120 Vac 50/60 Hz Tipo di utilizzo Residenziale e condominiale Frequenza di utilizzo 30% Temperatura di funzionamento -10°C / +55°C Alimentazione accessori 24 Vdc - 300 mA max Uscita lampeggiante 230/120 Vac - 25 W max Uscita Spia cancello aperto 24 Vdc 2W max Fusibile di protezione linea 230Vac Fusibile rapido da F5 A Fusibile di protezione linea 120Vac Fusibile rapido da F6,3 A

3. Predisposizione cablaggi.

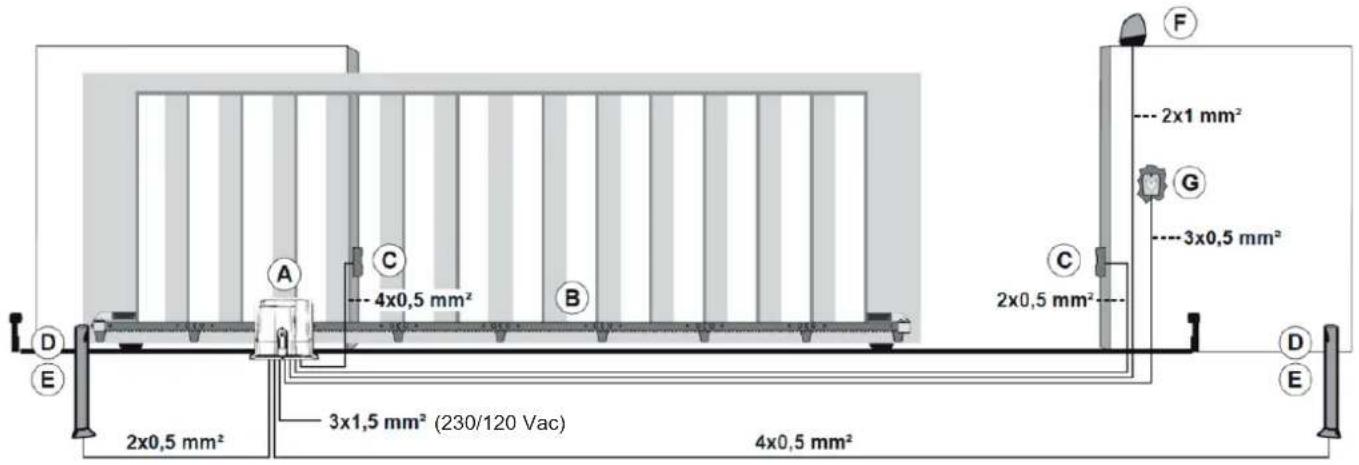

(230/120 Vac) Legenda: A - Attuatore scorrevole B - Cremagliera C - Fotocellula esterna D - Fotocellula Interna E - Colonnina fotocellula F - Lampeggiante G - Selettore a chiave

4. Collegamenti elettrici.

Sguainare il cavo di alimentazione per una lunghezza di ca. 20 cm. Spelare il conduttore del cavo di terra. Crimpare l’occhiello libero avvitato alla sede del collegamento di terra sulla fusione del motoriduttore (rif. A in gura), per facilitare l’operazione di crimpatura si può anche rimuovere l’occhiello dalla sede assicurandosi di rie󰀨ettuare il collegamento di terra precablato tra centrale e motoriduttore correttamente. Spelare i conduttori di fase e neutro e collegarli alla centrale di comando come da indicazioni nel manuale della stessa.

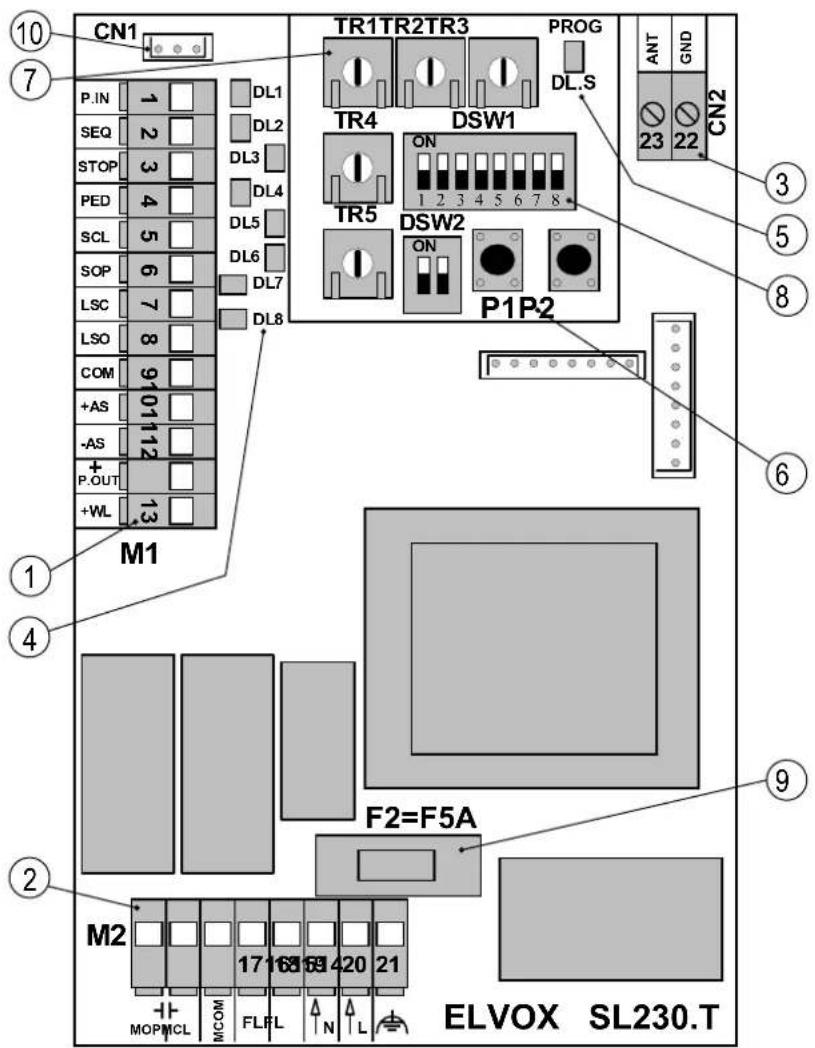

SL230.T - SL230.T.120 IT5. Descrizione della centrale. Centrale per il comando di motoriduttori per cancelli scorrevoli a 230/120 Vac dotata di ingressi per necorsa ricevitore integrato. La centrale permette: - di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura. - dotata di sistema di riconoscimento ostacolo ( se presente il circuito encoder) - la diagnostica ingressi tramite led - ricevitore integrato con capacità di 250 codici radiocomandi (a codica ssa o rolling-code) F2=F5A

1. Morsetto estraibile per le uscite a 24 Vdc, per le sicurezze e gli ingressi di comando

2. Morsetto estraibile per la linea di alimentazione, lampeggiante e motore elettrico 230 Vac

3. Morsetto sso per l’antenna

4. Led di diagnostica ingressi

5. Led di diagnostica delle programmazioni

6. Pulsanti per la programmazione della corsa e dei radiocomandi

7. Trimmer per le regolazioni

8. Dip-switch per la programmazione delle funzioni

9. Fusibile protezione per l’uscita motore, trasformatore e lampeggiante (230V F5A rapido, 120V F6,3A rapido)

10. Connettore Encoder (solo per modelli di motore con Encoder)

ATTENZIONE: Bloccare con fascette i cavi all’attuatore, questo per evitare la possibilità di essere slati creando situazioni di pericolo. Inoltre fascettare separatamente i cavi della morsettiera di potenza M2 dai cavi della morsettiera di segnale M1.

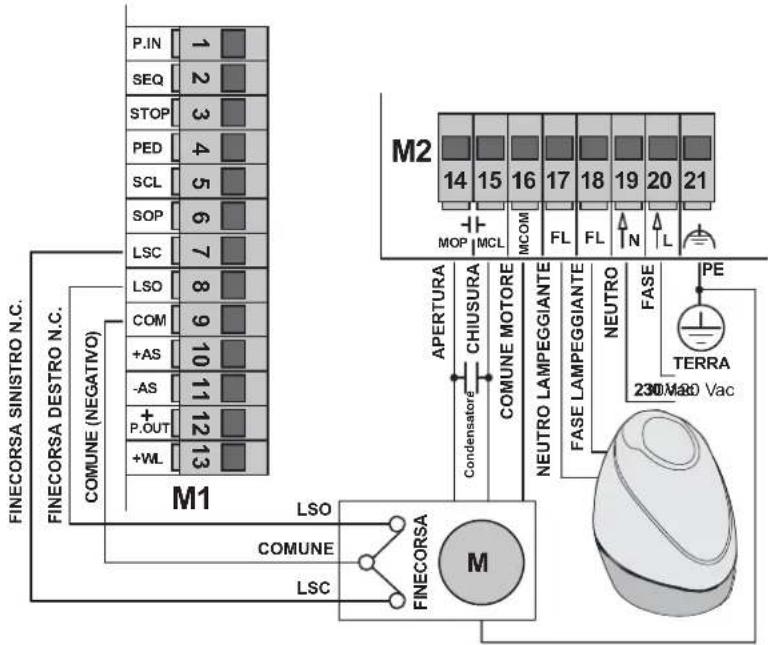

SL230.T - SL230.T.120 IT6. Cablaggi elettrici. Descrizione morsetti: Morsettiera M1 Numero morsetto Serigraa scheda Descrizione 1 P.IN Ingresso (N.C.) sicurezze in apertura e chiusura (stop momentaneo) 2 SEQ Pulsante (N.O.) apertura chiusura (sequenziale o start) 3 STOP Pulsante (N.C.) arresto (stop) 4 PED Pulsante (N.O.) apertura pedonale 5 SCL Ingresso (N.C.) sicurezze in chiusura (riapertura) 6 SOP Ingresso programmabile bordo sensib. non resistivo (N.C.) o resistivo 8K2 7 LSC Ingresso (N.C.) necorsa SX (si attiva con camma di destra) 8 LSO Ingresso (N.C.) necorsa DX (si attiva con camma di sinistra) 9 COM Comune ingressi e luce spia (negativo) 10 +AS Positivo alimentazione accessori 24 Vdc 11 -AS Negativo alimentazione accessori 24 Vdc 12 +P.OUT Uscita programmabile 24 Vdc positivo per test sicurezze o 2°canale radio 13 +WL Positivo luce spia 24 V, 2 W max Morsettiera M2 14 MOP Uscita direzione apertura motore 15 MCL Uscita direzione chiusura motore 16 MCOM Uscita comune avvolgimento motore 17 FL Lampeggiante 230/120 V 50 Hz 25 W max (NEUTRO) 18 FL Lampeggiante 230/120 V 50 Hz 25 W max (FASE) 19 N Ingresso linea 230/120 V 50 Hz (NEUTRO) 20 L Ingresso linea 230/120 V 50 Hz (FASE) 21 Ingresso connessione a terra La somma degli assorbimenti degli accessori 24Vdc non deve superare i 300 mA Cablaggio linea alimentazione, lampeggiante e motore elettrico: FASE NEUTROAPERTURACOMUNE MOTORECHIUSURA

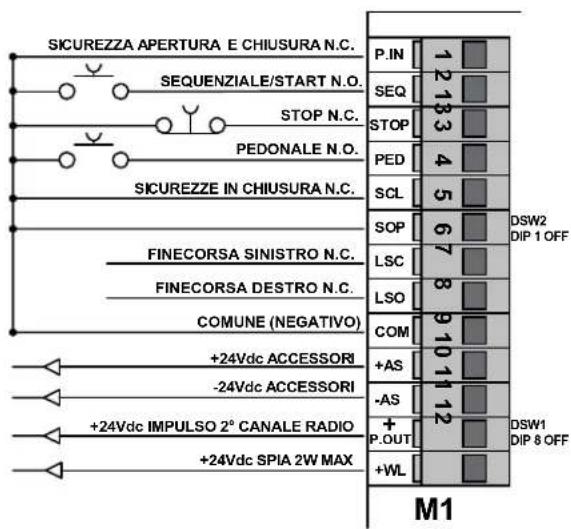

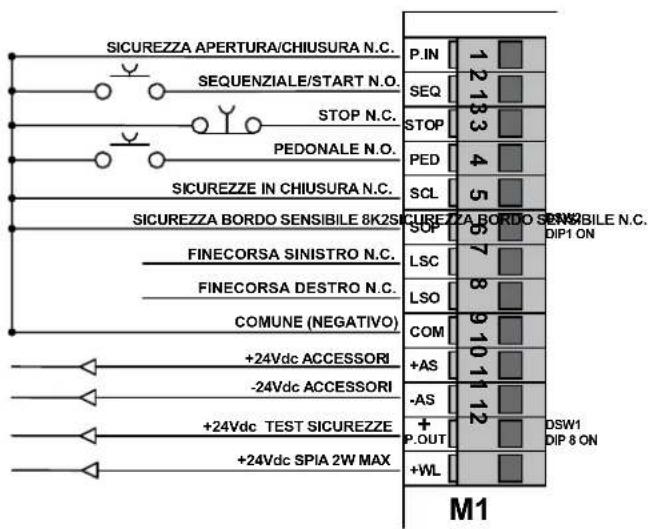

SL230.T - SL230.T.120 ITCablaggio ingressi. La centrale viene fornita con gli ingressi di sicurezza normalmente chiusi non ponticellati (P.IN, STOP, SCL, SOP). Aggiungere un ponticello tra il comune (COM) e l’ingresso che non si intende utilizzare. I led DL1 DL3 DL5 DL6 devono essere accesi. SEQUENZIALE/START N.O.STOP N.C.PEDONALE N.O. SICUREZZE IN CHIUSURA N.C. +24Vdc ACCESSORI -24Vdc ACCESSORI SICUREZZA APERTURA E CHIUSURA N.C. FINECORSA DESTRO N.C.FINECORSA SINISTRO N.C.+24Vdc IMPULSO 2° CANALE RADIO +24Vdc SPIA 2W MAX

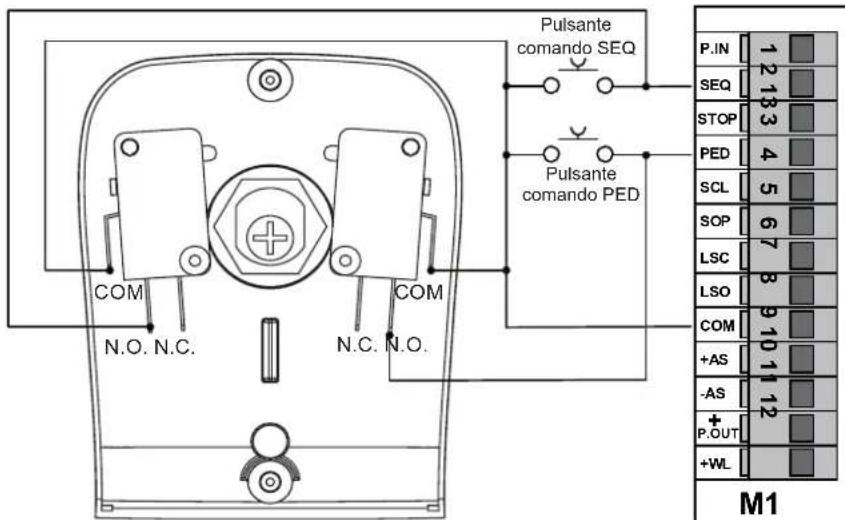

COMUNE (NEGATIVO)SICUREZZA APERTURA/CHIUSURA N.C. DSW2 DIP1 ON DSW1 DIP 8 ON DSW2 DIP 1 OFF DSW1 DIP 8 OFFSICUREZZA BORDO SENSIBILE 8K2SICUREZZA BORDO SENSIBILE N.C.FINECORSA DESTRO N.C.FINECORSA SINISTRO N.C. Collegamento pulsanti di comando e selettore a chiave. I contatti sono normalmente aperti. L’ingresso SEQ (led DL2) comanda l’apertura o la chiusura completa del cancello. L’ingresso PED (led DL4) comanda l’apertura o la chiusura parziale del cancello. I led DL2 o DL4 e il led DL.S si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo. Pulsante comando SEQ Pulsante comando PED COM N.O. N.C. N.C. N.O. COM

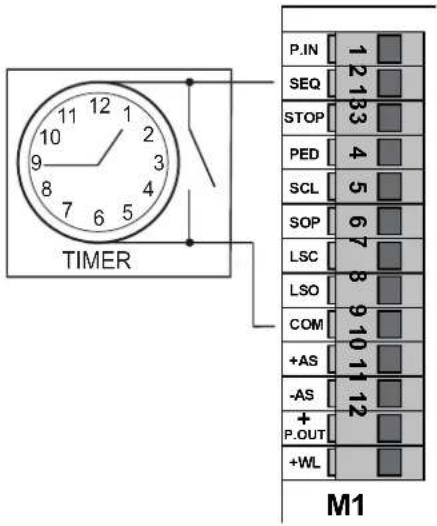

SL230.T - SL230.T.120 ITCollegamento timer o detector a induzione magnetica. Il contatto è normalmente aperto. Con i DSW1 Dip-switch 1 in ON (chiusura automatica attiva) e DSW1 Dip-switch 4 in ON (funzione condominiale attiva), è possibile collegare un timer o un detector a induzione magnetica. L’ingresso P.SEQ normalmente aperto, se viene chiuso, comanda l’apertura completa del cancello no a quando il contatto resta chiuso. Il cancello apre e resta in posizione di apertura. I comandi SEQ, PED e i radiocomandi memorizzati non sono attivi no alla riapertura del contatto. Questo ingresso viene utilizzato per aprire e tenere in posizione di apertura il cancello nelle fasce orarie di maggiore a󰀪usso. Il led DL2 si accende e il led DL.S lampeggia quando il timer o il detector a induzione magnetica sono azionati.

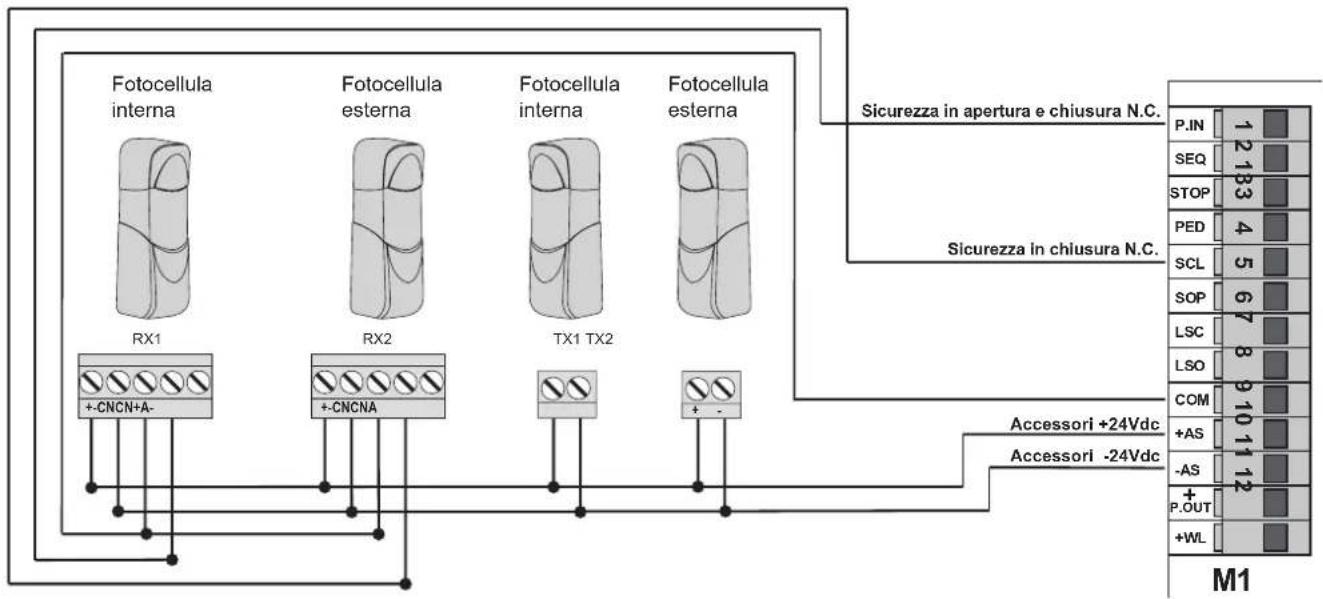

TIMER Collegamento fotocellule. È necessario rispettare la polarità per l’alimentazione delle fotocellule. I contatti SCL e P.IN sono normalmente chiusi. L’intervento dell’ingresso SCL, durante la chiusura del cancello, inverte il movimento. Se non utilizzato, fare un ponticello tra COM e SCL. A fotocellule non impegnate, il led DL5 deve essere acceso. L’intervento dell’ingresso P.IN, durante la chiusura del cancello, blocca il movimento no a quando le fotocellule rimangono impegnate; al disimpegno delle fotocellule, inverte il movimento in un’apertura del cancello. L’intervento dell’ingresso P.IN, durante l’apertura del cancello, blocca il movimento no a quando le fotocellule rimangono impegnate; al disimpegno delle fotocellule, prosegue l’apertura del cancello. Se non utilizzato, fare un ponticello tra COM e P.IN. A fotocellule non impegnate, il led DL1 deve essere acceso. RX1 + - C NC N +A - RX2 + - C NC NA TX1 TX2 TIMER FotocellulainternaFotocellulainternaFotocellulaesternaFotocellulaesterna

Accessori +24Vdc Accessori -24Vdc Sicurezza in chiusura N.C. Sicurezza in apertura e chiusura N.C.

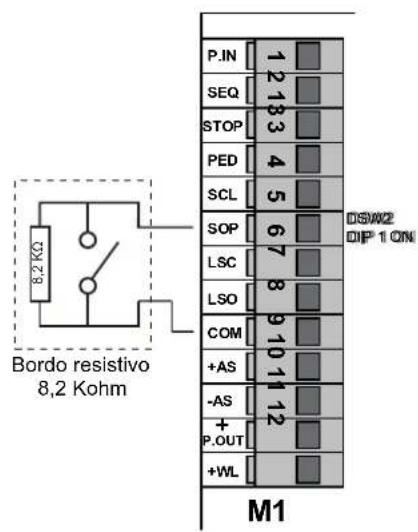

SL230.T - SL230.T.120 ITCollegamento bordo sensibile e/o fotocellule interne. Con il DSW2 Dip-switch 1 in OFF l’ingresso programmabile SOP è congurato come normalmente chiuso per l’utilizzo di un bordo sensibile N.C. non resistivo. Con bordo sensibile non impegnato il led DL6 deve essere acceso. Se non utilizzato, fare un ponticello tra COM e SOP. Con il DSW2 Dip-switch 1 in ON, l’ingresso programmabile SOP è congurato per l’utilizzo di un bordo sensibile resistivo 8K2. Con bordo sensibile non impegnato il led DL6 deve essere acceso. Se non utilizzato, portare il DSW2 Dip-switch 1 in OFF e fare un ponticello tra il morsetto COM e SOP. L’intervento dell’ingresso SOP, durante la chiusura, inverte e arresta subito il movimento. Dopo il disimpegno del bordo, il cancello rimane fermo no a nuovo comando. L’intervento dell’ingresso SOP, durante l’apertura, inverte e arresta subito il movimento. Dopo il disimpegno del bordo, prosegue il movimento di chiusura del cancello.

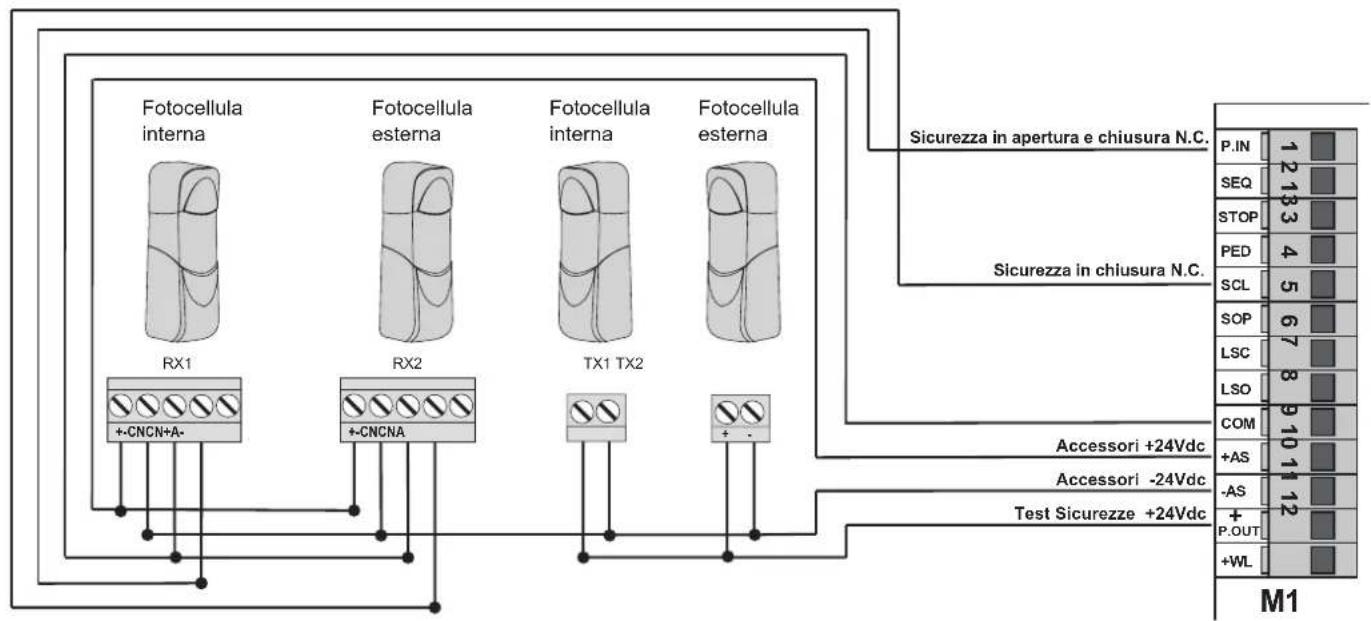

DSW2 DIP 1 OFF DSW2 DIP 1 ON Collegamento elettrico con funzione Fototest attiva Con il DSW1 Dip-switch 8 in ON, l’ingresso programmabile P.OUT controlla il funzionamento delle sicurezze. RX1 + - C NC N +A - RX2 + - C NC NA TX1 TX2

Accessori +24Vdc Accessori -24Vdc Sicurezza in chiusura N.C. Sicurezza in apertura e chiusura N.C. Test Sicurezze +24Vdc

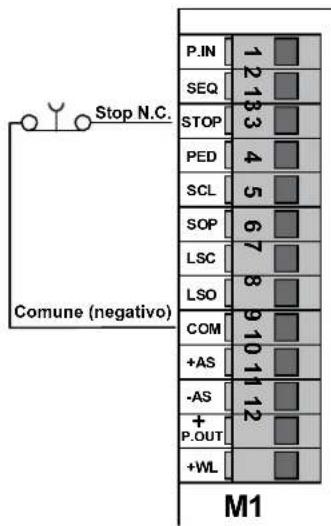

SL230.T - SL230.T.120 ITCollegamento pulsante di arresto. L’ingresso STOP è normalmente chiuso. L’apertura del contatto provoca l’arresto del cancello e la sospensione del tempo di richiusura automatica. Se non utilizzato fare un ponticello tra COM e STOP. A pulsante non impegnato, il led DL3 deve essere acceso.

Stop N.C.Comune (negativo) N.B.: se nell’impianto non sono presenti fotocellule, bordi sensibili o pulsanti di arresto, gli ingressi P.IN, STOP, SCL, SOP devono essere ponticellati con il COM e i DSW1 Dip-switch 8 e DSW2 Dip-switch 1 devono essere settati in OFF. Collegamento Spia Cancello Aperto.

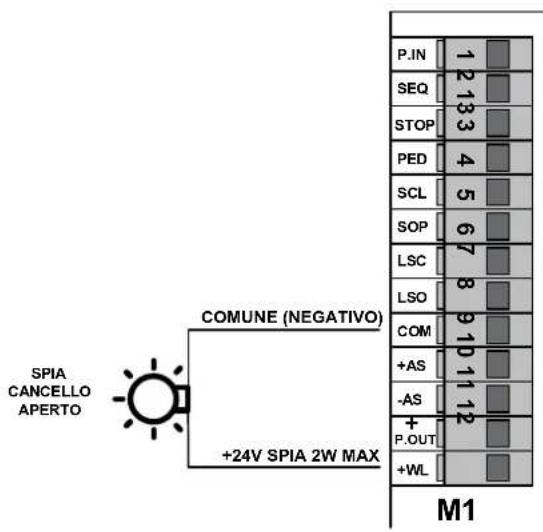

Collegamento antenna: in dotazione viene fornito il lo rigido di 17cm che ha la funzione di antenna ed è da cablare al morsetto ANT. CN2

SL230.T - SL230.T.120 IT7. Descrizione dei LED presenti sul circuito. Sigla Descrizione DL1 Visualizza lo stato dell’ingresso P.IN (morsetto numero 1). Se non impegnato il LED resta acceso. Utilizzato per le sicurezze in apertura e chiusura, altrimenti ponticellare tra il morsetto COM e P.IN DL2 Visualizza lo stato dell’ingresso SEQ (morsetto numero 2). Se non impegnato il LED resta spento. Utilizzato per comandare l’apertura sequenziale (apre, stop, chiude, stop) o start (apre, chiude). DL3 Visualizza lo stato dell’ingresso STOP (morsetto numero 3). Se non impegnato il LED resta acceso. Utilizzato per comandare l’arresto del cancello, altrimenti ponticellare tra il morsetto COM e STOP DL4 Visualizza lo stato dell’ingresso PED (morsetto numero 4). Se non impegnato il LED resta spento. Utilizzato per comandare l’apertura parziale del cancello (pedonale) DL5 Visualizza lo stato dell’ingresso SCL (morsetto numero 5). Se non impegnato il LED resta acceso. Utilizzato per sicurezze in chiusura, altrimenti ponticellare tra il morsetto COM e SCL. DL6 Visualizza lo stato dell’ingresso SOP (morsetto numero 6). Utilizzando il bordo sensibile non resistivo con DSW2 Dip-switch 1 in OFF, se non impegnato il LED resta acceso, altrimenti ponticellare tra il morsetto COM e SOP. Utilizzando il bordo sensibile resistivo 8K2 con DSW2 Dip-switch 1 in ON, se non impegnato il LED resta acceso, altrimenti portare il DSW2 Dip-switch 1 in OFF e ponticellare tra il morsetto COM e SOP. DL7 Visualizza lo stato dell’ingresso LSC Finecorsa sinistra (morsetto numero 7). Se non impegnato il LED resta acceso DL8 Visualizza lo stato dell’ingresso LSO Finecorsa destra (morsetto numero 8). Se non impegnato il LED resta acceso DL.S Visualizza lo stato di programmazione e test. Se non impegnato il LED resta spento.

8. Pulsanti presenti sul circuito.

Sigla Descrizione P1 Pulsante apprendimento corse P2 Pulsante apprendimento radiocomandi

9. Controllo preliminare.

Dopo aver dato alimentazione alla centrale il led DL.S si accende per un secondo. Controllare che i led di diagnostica DL1, DL3, DL5, DL6, DL7, DL8 degli ingressi siano accesi. Nel caso in cui uno dei contatti normalmente chiusi o uno dei contatti normalmente aperti non risulta nello stato di riposo, è impossibile eseguire la manovra di apprendimento corse e il led DL.S lampeggia velocemente per indicare una eventuale anomalia. Nel caso uno degli ingressi di sicurezza P.IN, STOP, SCL, SOP non venga utilizzato, inserire un ponte tra COM e l’ingresso non utilizzato.

10. Programmazione e cancellazione del radiocomando.

La capacità massima di memorizzazione è di 250 codici radiocomandi rolling-code. Attenzione: i radiocomandi sono memorizzabili e cancellabili solo a cancello fermo. Programmazione del tasto del radiocomando associato all’ingresso SEQ. 1. Premere il pulsante P2 e tenerlo premuto no a quando il led DL.S (PRG) comincia a lampeggiare (1^ frequenza di lampeggio).

2. Rilasciare il pulsante P2.

3. Entro 10 secondi, attivare il tasto del telecomando da apprendere che si desidera sia associato al comando di sequenziale o start. 4. L’avvenuto apprendimento sarà segnalato da un lampeggio del lampeggiante, seguito dalla cessazione del lampeggio del led DLS.

5. Ripetere l’operazione per ogni telecomando da apprendere.

Programmazione del tasto del radiocomando associato all’ingresso PED utilizzabile come 2°canale quando DSW1 Dip-switch 8 è in ON. Programmazione del tasto del radiocomando associato all’ingresso P.OUT utilizzabile come 2°canale quando DSW1 Dip- switch 8 è in OFF.

1. Premere il pulsante P2 e tenerlo premuto. Il led DL.S comincia a lampeggiare (1^ frequenza di lampeggio).

2. Non rilasciare il pulsante P2 no a quando il lampeggio diventa più veloce (2^ frequenza di lampeggio).

3. Rilasciare il pulsante P2.

4. Entro 10 secondi, attivare il tasto del telecomando da apprendere che si desidera sia associato al comando pedonale.

5. L’avvenuto apprendimento sarà segnalato da un lampeggio del lampeggiante, seguito dalla cessazione del lampeggio del led DL.S.

6. Ripetere l’operazione per ogni telecomando da apprendere.

SL230.T - SL230.T.120 ITCancellazione di un singolo tasto di radiocomando memorizzato.

1. Premere il pulsante P2 e tenerlo premuto. Il led DL.S comincia a lampeggiare (1^ frequenza di lampeggio).

2. Non rilasciare il pulsante P2. Il lampeggio diventa più veloce (2^ frequenza di lampeggio).

3. Non rilasciare il pulsante P2 no a quando il lampeggio diventa più veloce (3^ frequenza di lampeggio).

4. Rilasciare il pulsante P2.

5. Entro 10 secondi, attivare il tasto del telecomando da cancellare.

6. L’avvenuta cancellazione sarà segnalata da un lampeggio del lampeggiante, seguito dalla cessazione del lampeggio del led DL.S. Cancellazione di tutti i radiocomandi memorizzati.

1. Togliere alimentazione alla centrale.

2. Ridare alimentazione alla centrale tenendo premuto il pulsante P2.

3. Attendere che il led DL.S nisca di lampeggiare.

4. Con la ne di questa procedura tutti i radiocomandi presenti nella memoria sono stati cancellati.

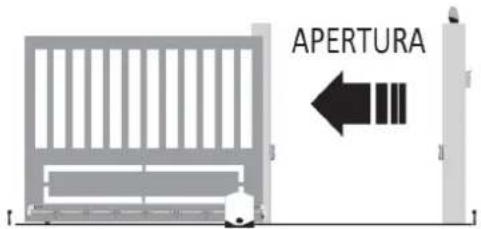

Prima di iniziare la programmazione, si consiglia di memorizzare almeno un radiocomando associato all’ingresso SEQ. Procedura manuale di messa a punto per posizionare il cancello. Per poter eseguire delle manovre di posizionamento del cancello prima di iniziare eventuali apprendimenti o veriche, è presente una funzione che permette di muovere in modalità uomo presente il motore, in apertura e chiusura. Per entrare in questa modalità, premere contemporaneamente i due pulsanti P1 e P2, a questo punto il led DL.S si accenderà sso segnalando la modalità di messa a punto uomo presente. Rilasciare i pulsanti. Ora il pulsante P1 comanda l’apertura mentre il pulsante P2 comanda la chiusura o viceversa in funzione della posizione del DSW1 Dip-switch7. Sarà su󰀩ciente tenere premuto uno dei due pulsanti per far muovere il cancello. Uscire dalla modalità uomo presente premendo contemporaneamente i due pulsanti P1 e P2. Selezione del verso di apertura. La centrale è dotata di Dip-switch per selezionare la direzione di apertura del cancello. Nel caso il cancello apra verso destra, settare il DSW1 Dip-switch 7 in OFF e togliere e ridare alimentazione alla centrale. Nel caso il cancello apra verso sinistra, settare il DSW1 Dip-switch 7 in ON e togliere e ridare alimentazione alla centrale.

SL230.T - SL230.T.120 ITProcedura per la programmazione della corsa del cancello:

1. Iniziare la procedura a cancello chiuso.

2. Premere il pulsante P1 e tenerlo premuto no a quando il led DL.S comincia a lampeggiare.

3. Rilasciare il pulsante P1.

4. Seguire le fasi di programmazione riportate in gura.

5. La programmazione termina quando il led DL.S smette di lampeggiare.

È necessario eseguire il collaudo di tutti gli accessori collegati alla centrale di comando, in speciale modo i dispositivi di sicurezza come i bordi sensibili e le fotocellule. Si ricorda che le fotocellule invertono la marcia del cancello solo durante la chiusura e i bordi sensibili e/o le fotocellule interne, se impegnati durante l’apertura, invertono il movimento del cancello per 1,5 secondi, mentre in chiusura se impegnati riaprono completamente il cancello.

13. Trimmer per regolazioni

Trimmer Funzione Descrizione Range TR1-DELAY Tempo sosta Con il DSW1 Dip-switch 1 in ON, regola il tempo nel quale il cancello resta fermo prima della chiusura automatica. Da 1 a 140 sec, max in senso orario TR2-TORQ Coppia motore Regola la coppia del motore elettromeccanico. Da 20 a 100%, max in senso orario TR3-BRK Intensità di frenata Regola l’intensità della frenata del motore nelle fasi di arresto. Da 0 a 100%, max in senso orario TR4-SL Velocità di rallentamento Regola la velocità in fase di rallentamento. Se ruotato completamente in senso orario, viene escluso il rallentamento Da 30 a 80%, max in senso antiorario TR5-SENSE Sensibilità su ostacolo (solo con Encoder) Funzione disponibile solo per modelli di motore con Encoder. Regola la sensibilità all’impatto. Da 100 10%, max in senso orario

SL230.T - SL230.T.120 IT14. Funzioni Dip-switch. Numero Stato Funzione Descrizione DSW1 DIP 1 OFF Chiusura automatica disabilitata - ON Chiusura automatica abilitata Il cancello aperto si richiude automaticamente dopo il tempo di sosta. DIP 2 OFF Logica funzionamento: Apre-Stop-Chiude-Stop Modica la sequenza di funzionamento degli ingressi SEQ (sequenziale) e PED (pedonale) anche da telecomando. ON Logica funzionamento: Apre-Chiude DIP 3 OFF Funzione cortesia su fotocellula disabilitata - ON Funzione cortesia su fotocellula abilitata Riduzione a 3sec del tempo di pausa residuo dopo il passaggio sulle fotocellule. DIP 4 OFF Logica funzionamento condominiale disabilitata - ON Logica funzionamento condominiale abilitata Il cancello in apertura ignora eventuali comandi e in pausa ricarica il tempo sosta DIP 5 OFF Prelampeggio disabilitato - ON Prelampeggio abilitato Il lampeggiante inizia il lampeggio 3 secondi prima dell’inizio di ogni movimento DIP 6 OFF Lampeggio integrato sul lampeggiante. Congura l’uscita per lampeggianti con lampeggio autonomo. ON Lampeggio comandato dalla centrale. Congura l’uscita per lampeggianti senza lampeggio autonomo. DIP 7 OFF Verso apertura cancello DX Congura l’apertura del cancello verso destra ON Verso apertura cancello SX Congura l’apertura del cancello verso sinistra DIP 8 OFF P.OUT 2°canale radiocomando L’ingresso P.OUT funziona come 2°canale radio ON P.OUT Test sicurezze (Fototest) L’ingresso P.OUT controlla il funzionamento delle sicurezze DSW2 DIP 1 OFF SOP bordo non resistivo Congurato l’ingresso SOP per collegare un bordo sensibile non resistivo. ON SOP bordo resistivo 8K2 Congurato l’ingresso SOP per collegare un bordo sensibile resistivo 8K2. DIP 2 OFF Soft Start disabilitata Il cancello inizia la manovra con una velocità costante ON Soft Start abilitata Il cancello inizia la manovra con una velocità progressiva

15. Problemi e soluzioni.

Problema Causa Soluzione L’automazione non funziona Manca alimentazione di rete Controllare interruttore della linea di alimentazione Fusibili bruciati Sostituire i fusibili con lo stesso valore Ingressi di comando e sicurezza non funzionante Controllare i led di diagnostica: DL1 P.IN, DL3 STOP, DL5 SCL, DL6 SOP devono essere accesi. Fallito il test delle sicurezze Controllare il funzionamento delle sicurezze installate se si presentano 4 lampeggi simultanei di: led DL.S, luce spia e lampeggiante. Fallito il test di controllo del funzionamento del triac Sostituire la centrale se si presentano 2 lampeggi simultanei di: led DL.S, luce spia e lampeggiante. (Solo per modelli motore con Encoder) Motore non funziona correttamente (Solo per modelli di motore con Encoder) Sostituire il motore se si presentano 3 lampeggi simultanei di: led DL.S, luce spia e lampeggiante. I necorsa rimango attivati. Controllare il condensatore e/o i cablaggi scheda/motore e/o la presenza di ostacoli in zone di rallentamento se si presentano 6 lampeggi simultanei di: led DL.S, luce spia e lampeggiante. I necorsa non vengono attivati. Controllare il ssaggio delle camme di necorsa e/o di aver chiuso lo sblocco se si presentano 7 lampeggi simultanei di: led DL.S, luce spia e lampeggiante. Non si riesce a memorizzare i radiocomandi Batterie del radiocomando scariche Sostituire le batterie Radiocomando non compatibile con il primo memorizzato Il primo radiocomando memorizzato tipo rolling-code congura la centrale per memorizzare solo radiocomandi a rolling-code e non radiocomandi a codice sso. Raggiunto la saturazione della memoria Eliminare almeno un radiocomando o aggiungere un ricevitore esterno (capacità massima 250 codici radiocomandi rolling-code) Il radiocomando non funziona Batterie del radiocomando scariche Sostituire le batterie Non si riesce ad entrare in programmazione della corsa Sicurezze aperte Controllare i led di diagnostica: DL1 P.IN, DL3 STOP, DL5 SCL, DL6 SOP devono essere accesi. Appena parte il cancello si ferma e inverte Accelerazione in partenza bassa Aumentare il trimmer TR2 TORQ Durante il rallentamento il cancello si ferma e inverte Velocità rallentamento troppo bassa Aumentare il trimmer TR4 SL Il cancello si ferma poco prima dell’intervento dei necorsa Il necorsa non interviene correttamente Anticipare la camma del necorsa Dichiarazione di Conformità. Vimar S.p.A. dichiara che l’apparecchiatura è conforme alle seguenti direttive: 2014/53/UE (RED) 2014/30/EU (EMC) 2014/35/EU (LVD) 2006/42/CE (Direttiva macchine) Il testo completo della dichiarazione di conformità UE è disponibile nella scheda di prodotto all’indirizzo Internet: www.vimar.com. Regolamento REACh (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
