Tipo di prodotto	Lampada a LED per bagno
Marca	Livarno Lux
Modello	14161205L / 14161206L
Tensione di esercizio	230-240 V~, 50 Hz
Classe di protezione	I
Grado di protezione	IP44 (protetto contro gli spruzzi d'acqua)
Tipo di lampadina	Modulo LED integrato
Classe di efficienza energetica	F
Durata della vita del LED	25.000 ore
Temperatura di colore	Bianco freddo, bianco neutro, bianco caldo
Funzione di regolazione	Sì (aumento/riduzione della luminosità)
Funzione timer	30 minuti
Telecomando	Sì, con batterie AAA (incluse)
Contenuto della confezione	1 lampada, 1 telecomando, 3 tasselli, 3 viti, 2 guaine di protezione, 2 batterie AAA, manuale
Montaggio	A soffitto (installazione elettrica da parte di un elettricista)
Manutenzione	Pulire con un panno asciutto e non lanuginoso; staccare l'alimentazione prima
Sicurezza	Non utilizzare con dimmer esterno; non guardare direttamente il LED; sostituire la sorgente luminosa solo dal produttore
Garanzia	36 mesi
Batterie telecomando	2 x AAA (1,5 V)

Domande frequenti - 14161205 Livarno Lux

Come installare la lampada Livarno Lux 14161205?

L'installazione elettrica deve essere eseguita da un elettricista qualificato. Spegnere l'interruttore automatico, fissare la piastra di base al soffitto, collegare i fili L (nero/marrone), N (blu) e terra (giallo-verde) tramite il morsetto, quindi fissare il paralume ruotando in senso orario.

Come usare il telecomando?

Il telecomando consente di accendere/spegnere, regolare la luminosità (tasti + e -) e selezionare le modalità Bianco freddo, Bianco neutro, Bianco caldo. Dispone anche di un timer da 30 minuti e di due memorie di colore (M1, M2).

Come sostituire le batterie del telecomando?

Far scorrere il coperchio del vano batterie, rimuovere le batterie usate e inserire due batterie AAA nuove rispettando la polarità (+/-) indicata.

Cosa fare se il telecomando non funziona più?

Verificare che le batterie siano inserite correttamente e non scariche. Assicurarsi che nessun ostacolo blocchi il segnale tra trasmettitore e ricevitore. Se il problema persiste, contattare il servizio clienti.

Come pulire la lampada?

Spegnere prima l'alimentazione elettrica (interruttore automatico). Lasciare raffreddare completamente. Utilizzare un panno asciutto e non lanuginoso. Non utilizzare mai acqua, solventi o prodotti abrasivi.

Posso usare un dimmer esterno con questa lampada?

No, la lampada non è adatta a dimmer esterni né a interruttori elettronici. Utilizzare solo il telecomando in dotazione per regolare la luminosità.

Come sostituire il LED se è difettoso?

La sostituzione della sorgente luminosa è riservata esclusivamente al produttore, al suo rappresentante di manutenzione o a un tecnico qualificato. Contattare il servizio clienti.

Qual è la durata della vita del LED?

Il LED ha una durata di circa 25.000 ore.

La lampada è adatta per un bagno?

Sì, il grado di protezione IP44 la protegge contro gli spruzzi d'acqua. È progettata per uso interno, in particolare nei bagni.

Come smaltire la lampada a fine vita?

Non gettarla nei rifiuti domestici. Portarla in un centro di riciclaggio o in un punto di raccolta per rifiuti elettronici. Le batterie devono essere riciclate separatamente.

MANUALE UTENTE 14161205 Livarno Lux

Istruzioni di montaggio, d'uso e di sicurezza

FR CH

LAMPE DE SALLE DE BAINS À LED

Prima di leggere aprire la pagina con le immagini e prendere CONFIDenza con le diverse funzioni dell'apparecchio.

IT/CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 21

Puisance nominale: max. 25 W

Puisance nominale: max. 19 W

Telecommande:

Piles: 2 × 1,5 V AAA

Portee: env. 5 m

Legendadei pittogrammiutilizzati.. 22

Introduzione 23

Utilizzo conforme alla destinazione d'uso. 23
Contenuto della confezione. 23
Descrizione dei componenti.. 23
Specifiche tecniche 23

Sicurezza 23

Avvertenze per la sicurezza.. 23
Avvertenze di sicurezza per batterie/accumulatori.. 25

Preparazione.. 25

Attrezzi e materiali necessari.. 25

Prima dell'installazione.. 26

Messa in funzione

Montaggio della lampada.. 26
Inserimento/sostituzione delle batterie (telecomando) . 26
Regolazione degli effetti luminosi tramite il telecomando.. 26

Manutenzione e pulizia

Smaltimento 27

Garanzia e assistenza

Dichiarazione di garanzia 28
Indirizzo assistenza clienti.. 28
Dichiarazione di conformità. 28
Produtlore.. 28

Legenda dei pittogrammi utilizzati
i	Leggere il manuale di istruzioni per l'uso!	25000h del LED
	La lampada è adatta esclusivamente per l'uso in ambienti interni.	4	Avvertenza! Pericolo di folgorazione!
	Rispettare le avvertenze e leindicazioni di sicurezza!		Cautela! Pericolo di uszione a causa di superfici bolenti!
	Temperatura luce in gradi Kelvin		Questa lampada non è idonea per regolatori di luminosità esterni e interrupttori elettronici.
Ra	Indice di resa cromatica Pericolo di esplosione
	Pericolo di morte e di incidente per neonati e bambini!		Indossare quanti protettivi!
V	Volt Questa è la procedura corretta
A.C. a.c.	Tensione alternata (Tipo di corrente e di tensione)	b a	Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile!
d.c. DC	Tensione continua (Tipo di corrente e di tensione)		Uno smaltimento scorretto delle batterie/degli accumulatori provoca anni all'ambiente!
Hz	Hertz (frequenza)		La confezione è realizata al 100 % in carta riciclata.
W	Watt (potenza attiva)	IP 44	Gradodi protezione (protezione antispruzzo)
	Conduitore di terra Funzione timer (30 min)
	Per evitare pericoli, il dispositivo di funzionamento di quello prodotto, se danneggiato, deve essere sostituito esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale technique anlogo.		Per evitare pericoli, la fonte luminosa di questo prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale technique anlogo.
PAP	Cartone ondulato	PE-LD	Polietilene (bassa densità)
	Lumen

Lampada LED per bagno

- Introduzione

Vi ringraziamo per l'acquisto del Vostro nuovo appearecchio. Con quello acquissto avete scelto un prodotto di alta qualità.

Leggere interamente e attendamente queste istruzioni per l'uso. Apriere la pagina con le illustrazioni. Queste istruzioni sono parte integrante del prodotto e contengono importantiindicazioni per la sua messa in funzione e il suo utilizzo. Rispettare sempre tutte le avventenze in materia di sicurezza. Prima della messa in funzione, controllare che la tensione elettrica presente sia quella corretta e che tutti i componenti siano stati montati correttamente. In caso di domande o dubbi circa I'utilizzo dell'apparecchio, contattare il proprio rivenditore oppure il servizio di assistenza. Conservare con cura queste istruzioni e consegnarle eventuallymente a terzi in caso di cessione del prodotto.

Utilizzo conforme alla destinazione d'uso

La lampada è adatta esclusivamente per l'uso in ambienti interni. Questo prodotto è destinato a un utilizzo normale.

- Contenuto della confezione

Dopo aver aperto l'imballaggio, controllare subito che la fornitura sia completa e che l'apparecchio sia in perfette condizioni.

1 lampada LED da bagno, modello 14161205L/14161206L
1 telecomando
3 tasselli
3 viti
2 guine di protezione
2 batterie AAA
I manuale per il montaggio e l'uso

Descrizione dei componenti

1 Tassello
2 Base
3 Morsetto
4 Guainadiprotezione
5 Cavo di alimentazione (esterno)

6 Membranain
gomma
Vite
8 Paralume
9 Telekomando
10 Coperchio del vano batterie

- Specifiche tecniche

Lampada:

N°modello:14161205L/14161206L

Tensionedi esercizio: 230 - 240V ，50Hz

Lampadina: modulo LED

Potenza nominale: max. 25 W

Classe di isolamento: I

Tipodi protezione: IP44 (protezione anti- spruzzo)

Modulo LED:

Potenza nominale: max. 19 W

Telecomando:

Batterie: 2 × 1,5 V AAA

Portata: ca. 5 m

Questo prodotto include una fonte luminosa con classe di efficienza energetica "F".

- Sicurezza

Avvertenze per la sicurezza

Il diritto di garanzia decade in caso di danni provocati dal mancato rispetto delle indicazioni contene in quello manuale di istruzioni per l'uso! Si declina agli responsabilità per gli danni indiretti! Si declina gli responsabilità per lesioni personali o danni materiali causati da un uso impropero o dal mancato rispetto delle avvertenze per la sicurezza!

PERICOL ATENZIONE!

DI MORTE E DI INCIDENTE PER NEONATI E BABBINI!

Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Il materiale di imballaggio potrebbe provocare il soffocamento.

Non lasciare incustoditi la lampada o il materiale di imballaggio. Le pellicole / i sacchetti di plastica, i componenti in plastica, ecc. potrebbero divertare un gioco pericoloso per i bambini. I bambini sottovalutano spesso i pericoli.
Tenere il prodotto lontano alla portata dei bambini. Questo appearecchio più essere utilizzato da bambini dagli 8 anni in su, da persone con capacité fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate opreventivamente struite sull'utilizzo in sicurezza dell'apparecchio e solo se comprendono i pericoli legati all'apparecchio stesso.
Non lasciare che i bambini giochino con l'apparecchio. La pulizia e la manutenzione eseguibili dall'utente non possono essere effettuate da bambini sulla supervisione di un attività.

Evitare situazioni che espongono al pericolodi morte per folgorazione

Per l'installazione elettrica rivolgersi a un eletricista qualificato o a una persona competente in materia.
Prima di agli collegamento alla rete elettrica controllare le lampade e il cavo di alimentazione per assicurarsi che non vi siano danneggiamenti. Non utilizzato mai la lampada se si notano segni di danneggiamento.

ATTENZIONE!

In presenza di cavi di alimentazione danneggiati sussiste il pericolo di morte per folgorazione. In caso di danneggiamenti, necessità di riparazione o altri problemi relativi alla lampada, rivolgersi al centro di assistenza o a un elettrici-sta qualificato.

Prima di eseguire il montaggio, rimuovere il fusabile oppure disattivare l'interruttore magnetotermico collocato nel quadro dei fusibili (posizione 0).

Prima del montaggio assicurarsi che la tensione della rete presente coincide con la tensione di esercizio necessaria alla lampada (vedi "Specifiche tecniche").
Evitare tassativamente che la lampada entri in contatto con acqua o altri liquidi.
Non aprire mai nessuno dei componenti elettrici e non insertivi alcun oggetto. Interventi di quello tipo provocano rischio di morte per folgorazione.
Non fissare la lampada su di una superficie umida o non isolata!

Evitare situazioni di pericolo che possono causare incendi o lesioni

Subito dopo l'apertura dell'imballaggio controllare che la lampada non sia danneggiata. In tal caso contattare il servizio di assistenza per la sostituzione.

ATTENZIONE! PERICOLO DI USTIONE CAUSATO DA SUPERFICI CALDE!

Per evitare usioni, assicurarsi che la lampada sua spenta e raffreddata prima di toccarla. Le lampadine sviluppano un forte calore in corrispondenza della testa della lampada.

Per evitare pericoli, la fonte luminosa di quello prodotto, se danneggiata, deve essere sostituita esclusivamente dal produttore, dal suo centro di assistenza autorizzato o da personale technique analogo.

Questa lampada non è idonea per regolatori di luminosità esterni e intruttori elettronici.

Non rivolgere lo sguardo direttamente verso la fonte luminosa (lampadina, LED ecc.).
Non guardare la fonte luminosa con strumenti ottici (ad es. una lente di ingrandimento).

Questa è la procedura corretta

Montare la lampada in modo tale che sia protetta da umidità e sporcizia.
Predisporre con cura il montaggio e impiegare tutto il tempo necessario. Disporre in modo

ordinato e a portata di mano tutti i componenti ed eventuali attrezzi o materiali necessari.

Prestare sempre la massima attenzione! Stare sempre attenti a quel che si fae procedere sempre con prudenza. Non montare mai la lampada se non si è concentrati o non ci si sente bene.

Avverenze di sicurezza per batterie/accumulatori

PERICOLO DI MORTE!

Tenere le batterie/gli accumulatori fuori alla portata dei bambini. In caso di ingerimento consultare subito un medico!

L'ingerimento può provocare usioni, perforazione di tessuti molli e la morte. Eventuali usioni gravi possono comparire ancche nel corso delle 2 ore successive all'ingerimento.

Non ricaricare mai batterie non ricaricabili. Non cortocircuitare e/o aprire le batterie o gli accumulatori. Ne conseguirebbe un rischio di incendio, surriscaldamento o scoppio.

Non gettare mai le batterie/gli accumulatori nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie/sugli accumulatori.

Rischio di perdita di liquido delle batterie/ dagli accumulatori

Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie/sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l'irraggiamo solare diretto.
Evitare il contatto delle sostanze chimiche con pelle, gli occhi e le mucose in caso di fuoriuscita del liquido delle batterie/dagli accumulator! Sciacquare subito le aree colpite con acqua pulita e consulfare immediatamente un medico!

INDOSSARE GUANTI! PROTETTIVI!

Batterie e accumulatori danneggiati o che presentano perdite possono corrodere la pelle in

caso di contatto. Pertanto, in quello caso indossare sempre quanti di protezione adatti.

• Nel caso di perdita di liquido delle batterie/ degli accumulatori, rimuoverli subito dal prodotto per evitare danneggiamenti.
  Utilizzare solamente batterie/gli accumulatori dello stesso tipo. Non mischiare le batterie/ gli accumulatori vecchi con quelli nuovi!
  Rimuovere le batterie/gli accumulatori, quando il prodotto non viene utilizzato a lungo.

Rischio di danneggiamento del prodotto

Utilizzare esclusivamente il tipo di batterie/ di accumulatori significato!
Inserire le batterie/gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria/sull'accumulatore del prodotto.
Pulire i contatti della batteria/dell'accumulatore e quelli presenti nel vano portabatterie con un panno asciutto e privo di lanugine o un baston-cino cotonato prima dell'insertimento!
Rimuovere immediatamente le batterie/gli accumulatori esausi dal prodotto.

Preparazione

- Attrezzi e materiali necessari

Gli attrezzi e i materiali indicati non sono inclusi nella fornitura. Si tratta in questo caso di dati e valori non vincolanti, forniti a titolo orientativo. LeATTERISTiche del materiale dipendono dalles specifiche condizioni in loco.

• Matita/strumento di marcatura
• Rilevatore di tensione a 2 poli
• Cacciavite
• Trapano
• Punta del trapano (ca. 06 mm)
  -Tronchese
  -Scala
• Martello

- Prima dell'installazione

Importante: il collegamento elettrico devese essere eseguito da un elettricista qualificato o da una persona competente in materia. Quest'ultimo deve conoscere le caratteristiche della lampada e le modalità di collegamento.

Leggere le istruzioni, osservare le illustrazioni attendamente e acquise familiarità con la lam-pada prima di installarla.
Prima dell'installazione, assicurarsi che non ci sera tensione nel cavo di alimentazione di rete al quale si collega la lampada. Per farlo, disinserire il fusabile oppure disattivare l'interruttore magnetotermico collocato nel quadro dei fusibili (posizione 0).
Verificare l'assenza di tensione con un rilevatore di tensione a 2 poli.

- Messa in funzione

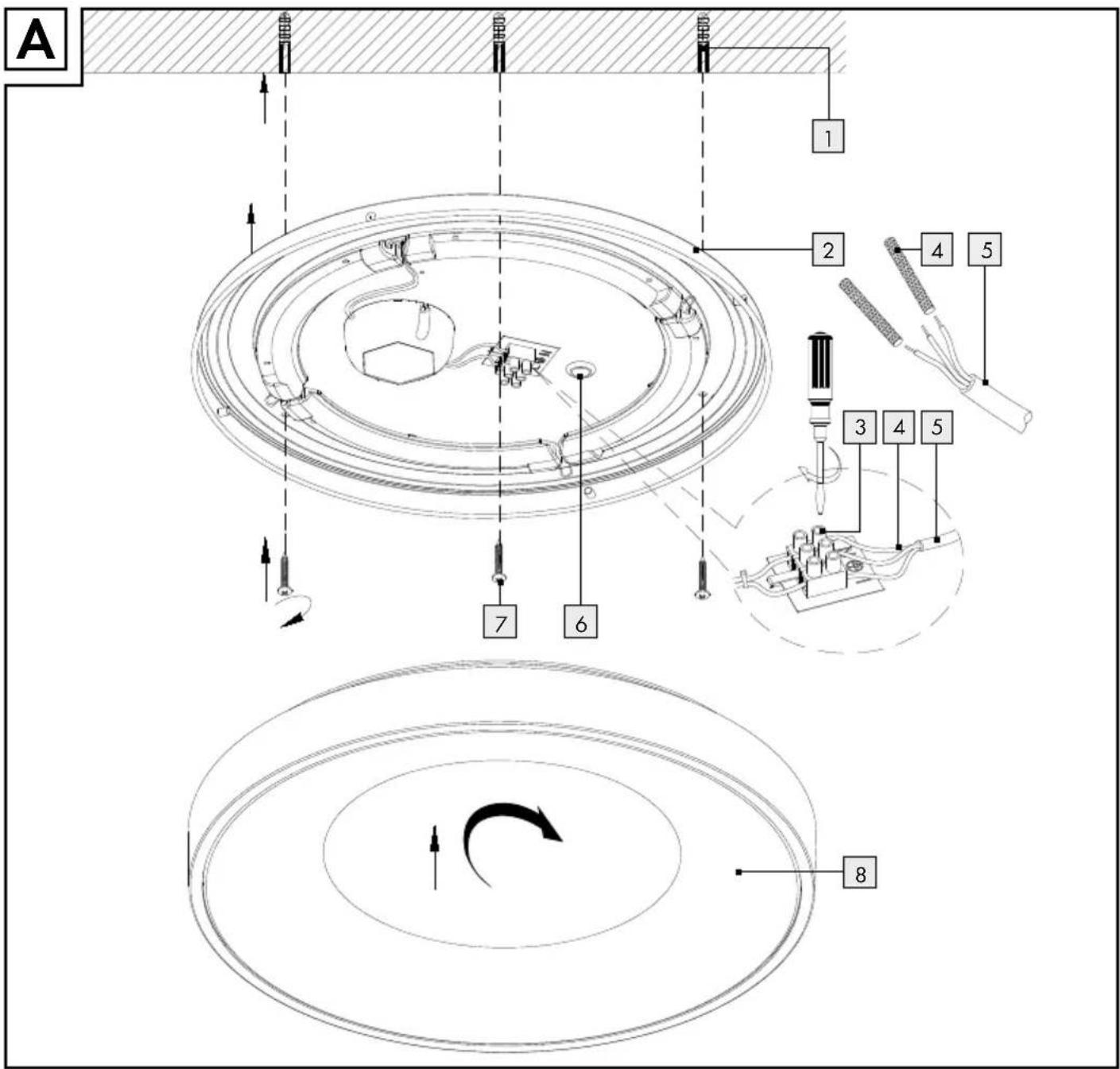

Montaggio della lampada (vedi Fig. A)

Staccare il paralume 8 dalla base 2 ruotandolo in senso antiorario.
Tenere la base contro il soffitto e segnare i punti destinati ai fori per la trapanatura mediente i buchi predisposti per le viti sulla base 2.
Eseguire i fori (6 mm, ca. 40 mm di profondità). Assicurarsi di non danneggiare il cablaggio.
Inserire i tasselli nei fori. Se necessario, giutarsi con un martello.
Aprière con cautela la membrana di gomma 6
usando un oggetto appuntito (ad es. un cacciavite).
Inserire il cavo di alimentazione (esterno) 5
attraverso la membrana di gomma 6. Assicu- rarsi che la membrana di gomma 6 sua cor- rettamente in sede.
Fissare la base 2 con le viti 7 al soffitto.
Inserire i due cavi L ed N del cavo di alimentazione (esterno) 5 tramite le guaine di protezione 4.

Collegare ora il cavo di collegamento della lampada mediating il morsetto isolante 3 con il cavo di alimentazione (esterno) 5.
Notafare attenzione a collegare in modo corretto i singoli conduttori del cavo di alimentazione (esterno) 5: condutatore di elettricità, nero o marrone = symbolo L, condutore neutro, blu = symbolo N, condutatore di terra, verdagiallo = 山
Assicurarsi cheesso saia posizionato saldamente in sede.
Fissare poi il paralume 8 alla base 2 ruotandolo in senso orario.
Inserire nuovamente il fusabile o attivare l'interruttore magnetotermico ubicato nel quadro dei fusibili (posizione I).

La lampada è ora pronta per l'uso.

- Inserimento/sostituzionedelle batterie (telecomando)

Se diminuisce la portata del telecomando 9 e necessario sostituire le batterie.

Far scorrere il coperchio del vano batterie 10 sul retro del telecomando nella direzione indicata alla freccia per rimuoverlo dal telecomando (vedi Fig. B).
Estrarre le batterie.
Inserire le batterie nuove (AAA) nel telecomando

Nota: la polarità corretta è indicata nel vano batterie del telecomando 9.

Riposizionare il coperchio del vano battere del telecomando 9.

Regolazione degli effettulminosi tramite il telecomando (vedi Fig. B)

Nota: il trasmettitore del telecomando 9 si trova sul lato opposto del vano batterie. Assicurarsi che tra il trasmettitore e il ricevitore non ci siano ostacoli.

	Accensione
	Spegnimento
	Aumentare la luminosità
	Diminuire la luminosità
	Bianca fredda graduale
100%	Bianca neutra
	Bianca calda graduale
	Funzione timer (30 min.)
	Bianca calda/bianca neutra/bianca fredda
	Funzione luce notturna
M1 M2	Possibilità di memorizzare programmi di colori personalizzati: - posizionare la lampada nel punto prescelto. - tenere premuto M1 o M2. - Quando la procedura di memorizzazione è conclusa la lam-pada lampeggia una volta.

- Manutenzione e pulizia

ATTENZIONE! PERICOLO DI FOLGORAZIONE!

Prima di agli intervento di pulizia scollegare la lampada alla rete elettrica. Per farlo, disinserire il fusabile oppure disattivare l'interrottore magnetotermico collocato nel quadro dei fusibili (posizione 0).

ATENZIONE! PERICOLO DI FOLGORAZIONE!

Per motivi di sicurezza elettrica, la lampada non deve essere mai pulita con acqua o altri liquidi né immersa in acqua.

ATTENZIONE! PERICOLO DI USTIONE CAUSATO DA SUPERFICI CALDE!

Lasciare raffreddare completamente la lampada.

Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada.
Per la pulizia utilizzare soltanto un panno asciutto e privo di pelucchi.
Inserire nuovamente il fusabile o attivare l'interruttore magnetotermico collocato nel quadro dei fusibili (posizione 1).

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.

Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.

Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativivi orari di aperture.

Le batterie/gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie/gli accumulatori e/o il prodotto presso i punti di raccolta indicati.

Uno smaltimento scorretto delle batterie/gli accumulatori procura danni all'ambiente!

E vietato smaltire le batterie/gli accumulatori con i rifiuti domestici. Possocono contentere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I symboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie/gli accumulatori etausti presso un punto di raccolta comunale.

Garanzia e assistenza

Dichiarazione di garanzia

L'acquirente acquisisce il diritto alla garanzia per 36 mesi a partire nella data di acquisito dell'apparecchio. L'apparecchio è stato prodotto con cura e sottoposto ad un severo controllo di qualità. All'interno del periodo di garanzia tutti i vizi di materiale e di produzione vengono eliminati gratuito. Se tuttavia si dovessero riscontrare dei difetti durante il periodo di garanzia, si prega di inviare l'apparecchio all'indirizzo di assistenza riportatoindicando il codice del modello:14161205L/14161206L. Sono escludi nella copertura della garanzia i danni provocati da un impiego non a regola d'arte, nella mancata osservanza delle disposizioni di cui al manuale d'uso, nonché dall'intervento di persone non autorizzate. Equallymente non sono coperti da garanzia i peszzi soggetti ad usura (ad esempio la lampadina). Un eventuale intervento in base al diritto di garanzia non prolunga né fa riavviare il tempo di garanzia.

- Indirizzo assistenza clienti

Per tutte le richieste si prega di conservare lo scontrino ed il codice dell'articolo (IAN

385891_2110) a prova dell'avvenuto acquo.

Dichiarazione di conformità (C)

Questo prodotto è conforme ai requisiti stabiliti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata. Le relative dichiarazioni e la

documentazione pertinente sono depositate presso il produttore.

Versione delle informazioni: 02/2022

Ident-No.: 14161205L/14161206L022022-1

IAN 385891_2110
