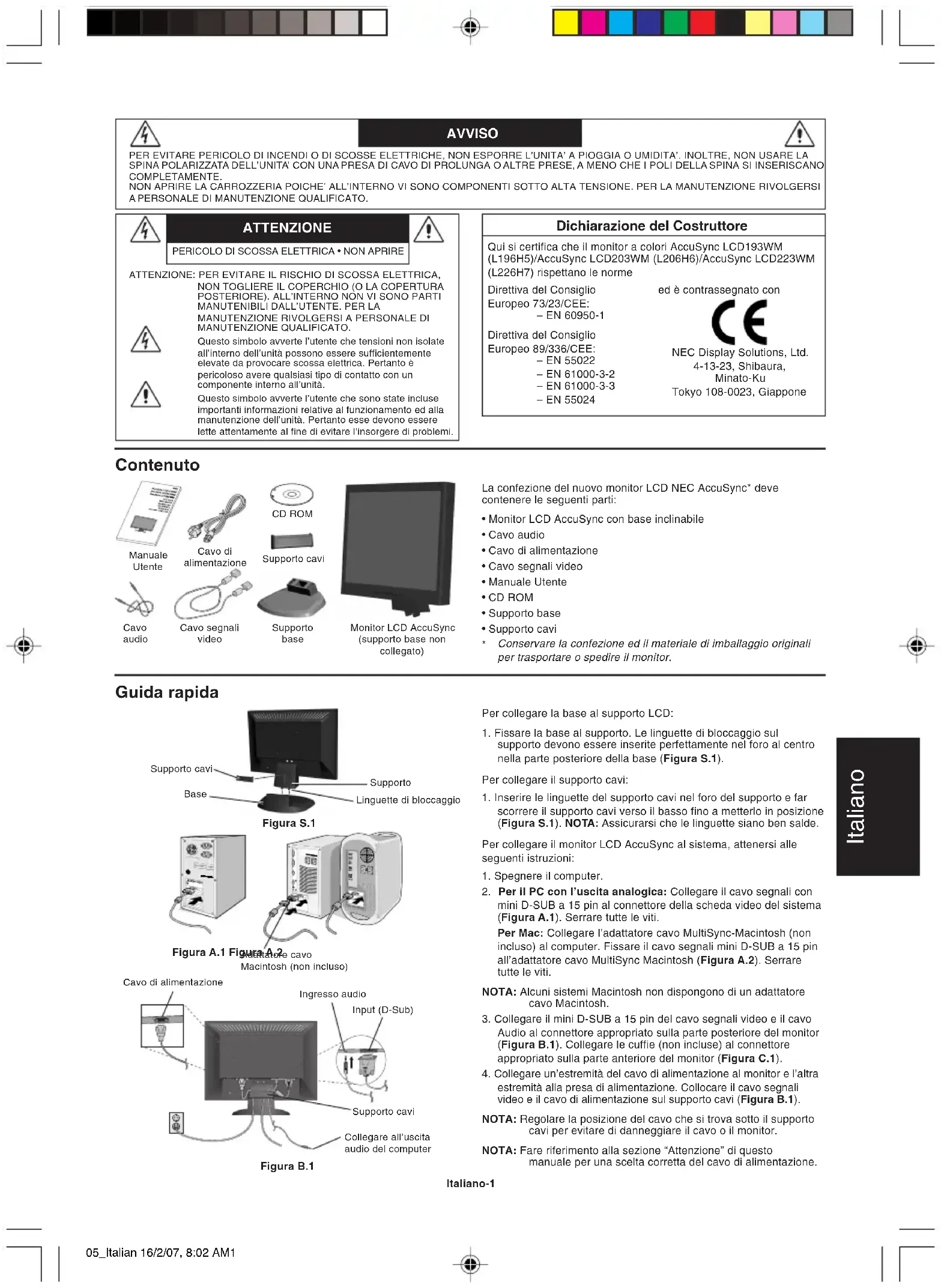

MANUALE UTENTE AccuSync LCD203WM NEC

Questo significato averve l'utonto che tensioni non isolate all'interno dell'unità possono essere sufficientemente elevata da provocare scossa elettrica. Portanto è pericoloso ave qualsiasi tipo di dato con un componente interno all'unità.

Questo symbolo avverte l'utente che sono state incluse importanti Informazioni relative al funzionamento ed alla manutenzione dell'unità. Pertanto esse devono essere lette attendentamente al fine di evitare l'insorgere di problemi.

Dichiarazione del Costruttore

Qui si certifica che il monitor a colori AccuSync LCD193WM (L196H)/AccuSync LCD203WM (L206H)/AccuSync LCD223WM (L226H7) rispetto ane nome

Direttva del Consiglio Europeo 73/23/CEE: -EN 60950-1

Direttiva del Consiglio

Europeo 89/336/CEE EN5502- EN6100- EN6100- EN5502

ed e contrassegnato con

Cavo di alimentazione

Supporto cavi

Monitor LCD AccuSync (supporto base non collegato)

Cavo audio

Cavo segnall video

Supporto base

Guida rapida

Figura S.1

Figura A.1 FigurA/cavo Macintosh (non incluso)

Cavo di alimentazione
Figura B.1

La confecione del nuovo monitor LCD NEC AccuSync* deve contentere le seguenti parti:

Monitor LCD AccuSync con base inclinabile
Cavo audio
Cavo di alimentazione
Cavo segnali video
- Manuale Utente
CD ROM
- Supporto base
Supporto cavi
- Conservare la confecione ed il materiale di imballaggio originali per trasportare o spedire il monitor.

Per collegare la base al supporto LCD:

1. Fissare la base al supporto. Le linguette di blocaggio sul supporto devono essere inserite perfettamente nel foro al centro nella parte posteroiore della base (Figura S.1).

Per collegare il supporto cavi:

1. Inserire le linguette del supporto cavi nel foro del supporto e far scorrire il supporto cavi verso il basso fina a metterlo in posizione (Figura S.1). NOTA: Assicurarsi che le linguette siano ben salute.

Per collegare il monitor LCD AccuSync al sistema, atteneri alle seguenti istruzioni:

1. Spagnere il computer.
2. Per il PC con l'uscita analica: Collegare il cavo segnali con mini D-SUB a 15 pin al connettore della scheda video del systema (Figura A.1). Serrare tutte le viti.

Per Mac: Collegare I'adattatore cavo MultiSync-Macintosh (non incluso) al computer. Fissare il cavo segnali mini D-SUB a 15 pin all'adattatore cavo MultiSync Macintosh (Figura A.2). Serrare tutte le viti.

NOTA: Alcuni sistemi Macintosh non dispongono di un adattatore cavo Macintosh.

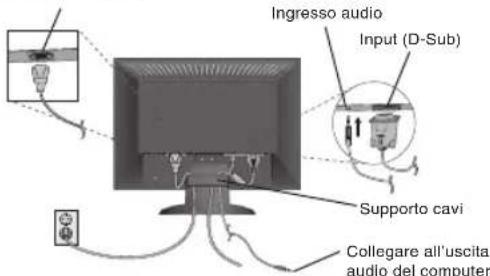

3. Collegare il mini D-SUB a 15 pin del cavo segnali video e il cavo Audio al connettore appropriato sulla parte posteriore del monitor (Figura B.1). Collegare le cuffie (non incluse) al connettore appropriato sulla parte anteriore del monitor (Figura C.1).
4. Collegare un'estremita del cavo di alimentazione al monitor e l'altra estremita alla presa di alimentazione. Collocare il cavo segnali video e il cavo di alimentazione sul supporto cavi (Figura B.1).

NOTA: Regolare la posizione del cavo che si trova sotto il supporto cavi per evitare di danneggiare il cavo o il monitor.

NOTA: Fare riferimento alla sezione "Attenzione" di quello manuale per una scelta corretta del cavo di alimentazione.

Italiano-1

Figura C.1

Figura TS.1

Figura R.1

(profondita MAX: 10 mm)
Se si utilizes un'altra vite, verificare la profondita del foro.

Peso del gruppo LCD: 4,3 kg - LCD193WM (MAX)

4.9 kg - LCD203WM (MAX)

5.3 kg - LCD223WM (MAX)

1. Accendere il monitor con il pulsante di alimentazione, posto sulla parte anteriore, e il computer (Figura C.1).
2. La regolazione automatica No-touch regola automaticamente il monitor sulle impostazioni ottimali al momento della configuratura iniziata per la maggiore parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSD:
3. Regolazione automatica del contrasto
4. Auto Aggiust
   Fare riferimento alla sezione Controlli di questo Manuale Utente per una descrizione completeness di questi controlli OSD.

NOTA: In caso di problemi fare riferimento alla sezione Ricerca guasti di quello Manuale utente.

Inclinazione

Afferrare con le mani i due lati dello schermo del monitor e inclinarlo a piacere (Figura TS.1).

Rimozione del supporto monitor per il montaggio

Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.
2. Rimuovere la copertura della cerniera (Figura R.1).
3. Sistemare il monitor verso il basso su una superficie non abrasiva (Figura R.1).
4. Togliere le 3 viti (LCD193WM) o le 4 viti (LCD203WM/ LCD223WM) che fissano il monitor al supporte e sollevare il supporto come illustrato (Figura R.2). Il monitor ora è pronto per essere montato in modo diverso.
5. Collegare il cavo di alimentazione AC ed il cavo segnali al retro del monitor (Figura R.3).
6. Per rimontare sul supporto, ripetere queste operazioni nell'ordine inverso.
   NOTA: Utilizzare esclusivamente un metod di montaggio.
   altentivo compatible VESA.
   NOTA: Rimuovere con cautela il supporto del monitor.

Rimozione della base

NOTA: Rimuovere sempre la base quando si sposta lLCD.

1. Sistemare il monitor verso il basso su una superficie non abrasiva (Figura R.1).
2. Con le dit a preme linguette di bloccaggio per sbloccare la base.
3. Tirare per sbloccare la base.

Collegamento di un braccio flessibile

Il monitor LCD è progettato per essere utilizzato con il braccio flessibile. Quando si effettua il montaggio utilizzato le viti allegate (4pcs), come indicate nella Figura. Per soddisfare i requisiti di sicurezza, il monitor deve essere montato ad un braccio in grado di garantire la stabilità necessaria in base al peso del monitor.
Il monitor LCD deve essere utilizzato escludivamente con un braccio di tipo APPROVATO (per es. marca GS).

Controlli

I tasti di controlo OSD (On-Screen Display) sulla parte anteriore del monitor hanno le seguenti funzioni:

1. Funzioni principali tasting
   Italiano-2

Pulsante	SELECT	-	+	AUTO/RESET
Visualizzazione OSD nulla	Visualizzazione OSD. Collegamento alla finestra di regolazione luminosità.		Collegamento alla finestra di regolazione del volume.	Si mette in funzione la "regolazione automatica".
Visualizzazione OSD (fase di selezioneicone)	Si passa allo fase di regolazione.	Il cursore va a sinistra. Il cursore va a destra.
Visualizzazione OSD (fase di regolazione)	Si passa allo fase di selezioneicone.	Diminuzione valore regolazione oppure il cursore va a sinistra per effettuire la regolazione.	Aumento valore di regolazione oppure il cursore per la regolazione va a destra.	Operazione di Reset. Commutatore mute off/on nella finestra di regolazione volume.

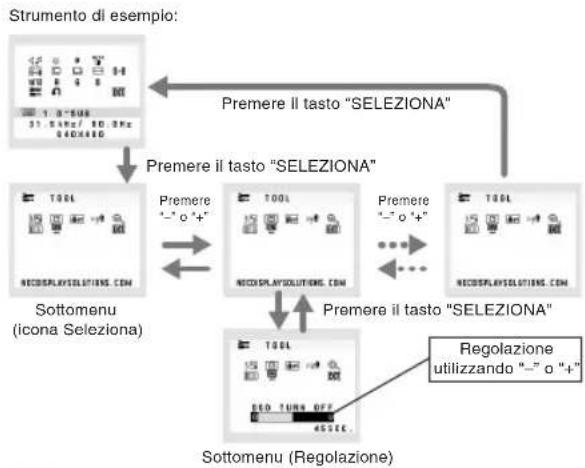

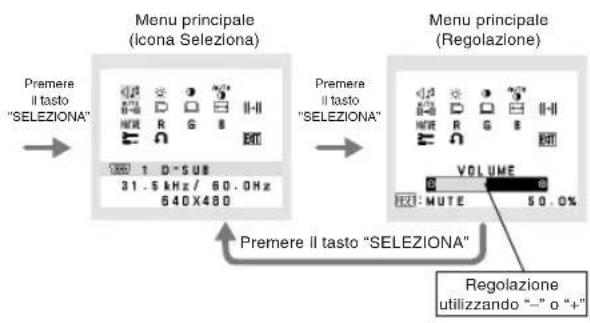

2. Struttura OSD

AUDIO

Controlla il volume degli altoparanti o delle cuffie. Per disattivare l'uscita degli altoparanti, premere il pulsante "AUTO/RESET".

LUMINOSITA

Regola la luminosita dell'immagine e dello schermo.

CONTRASTO

Regola la luminosità dell'immagine in relazione alle sfondo.

AUTO AUTO-CONTRASTO

Regola l'immagine visualizzata per input video non standard.

AUTO REGOLAZIONE AUTOM.

Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione.

SIN./DEST.

Controlla la posizione orizzontale dell'imagine all'interno dell'area di visualizzazione dellLCD.

□GU/SU

Controlla la posizione verticale dell'imagine all'interno dell'area di visualizzazione dellLCD.

DIMENSIONORIZZ.

Regola la dimensione orizzontale augmentando o diminuendo esta impostazione.

FINE

Migliora messa a fuoco, nitidezza e stabilità dell'immagine, augmentando o diminuendo quella impostazione.

NATIETISISTEMIDICONTROLLCOLORE

L'impostazione di colore desiderata cui esso selezionata tra cinque impostazioni predefinite di colore (9300/7500/sRGB/UTENTE/NATIVO).

COLORE ROSSO

Aumenta o diminuise il rosso. La modifica comparirà sullo schermata.

G COLORE VERDE

Aumenta o diminuise il verde. La modifica comparirà sullo schermata.

B COLORE BLU

Aumenta o diminuise il blu. La modifica comparirà sullo schermata.

STRUMENTO

Selezionando STRUMENTO è possible ottener il sottomenu.

CONFIG.DIFABBRICA

Selezionando Config. di fabbrica è possible resettare tutte le impostazioni dei controlli OSD riportandole alle configurazioni di fabbrica. Il pulsante RESET delve essere tenuto premuto per diversi secondi per aver effetto. è possible resettare impostazioni individuali selezionando il relativo lavoro e premendo il pulsante RESET.

EXIT

Selezionando EXIT épossible uscire dal menu/sottomenu OSD.

Italiano-3

LINGUA

I menu di controlo OSD sono disponibili in nove lingue.

DISABILITAZIONE OSD

Il menu di controlo OSD rimane attivo per il tempo che è in uso. Nel sottomenu Disabilitazione OSD, è possible selezione l'intervalto di tempo dopo il quale, nel caso non venga premuto nessun tasto, il menu di controlo OSD si chiude. Le scelte preimpostate sono 10 - 120 secondi intervallati da 5 secondi.

BLOCCO OSD

Questo comando blocca l'accesso a tutte le funzioni di comando OSD ad eccezione di Luminosità e Contrasto. Se si tenta di attivare i controlli OSD in modalità Blocco OSD, apparirra una schermata che informa del fatto che i controlli OSD sono bloccati. Per attivare la funzione Blocco OSD, premere il tasto "AUTO/RESET", quando il tasto "+" e tenerli premuti contemporaneamente. Per disattivare la funzione Blocco OSD, premere il tasto "AUTO/RESET", quando il tasto "+" e teneri premuti contemporaneamente.

NOTIF. RISOLUZIONE

Se è selezionato ON, dopo 45 secondi appara sulla schermata un messaggio che indica che la risoluzione non è ottimale.

ESPANSIONE

Selezione la modalità zoom.

INTERO: L'immagine viene espansa a 1440 x 900

(LCD193WM) o a 1680 x 1050 (LCD203WM/LCD223WM), independentemente dalla risoluzione.

PROP.: L'imagine viene espansa sanza cambiare il rapporto proportionale.

DDC/CI

ATTIVA o DISATTIVA la comunità bidirezionale e il controlo del monitor.

MONITOR INFO

Indica il modello e i numeroi di series del monitor.

Avverenza OSD

I menu di avvertenza OSD scompaionale quando si preme il pulsante SELECT.

NESSUN SEGNALE: Questa funzione avverte in caso non vi sia nessun segnale presente. Dop o'cessione o quando vi e un cambiamento del segnale di input o il video è inattivo, apparirà la finesta Nessun Segnale.

NOTIF. RISOLUZIONE: Questa funzione consiglia l'utilizzo di una risoluzione ottimizzata. Dopo l'accensione o quando vi è un cambiamento del segnale di ingressso o il segnale video non ha la risoluzione opportuna, si après la finestra Notif. Risoluzione. Questa funzione può disattivata nel menu STRUMENTI.

FUORI PORTATA: Questa funzione sugerisce la risoluzione e la frequenza di rinfresco ottimali. Dopo aver attenuato l'alimentazione, in caso di modifiche del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza.
