MANUAL DE USUARIO AccuSync LCD203WM NEC

Este symbolo advierte al usuario de que el produit pueda tener suficiente voltaje sin asiar como para causar descargas eletricas. Por tanto, evite el contacto con在哪quer pieza del interior del monitor.

Este symbolo adviente al usuario de que se incluye documentation importante respecto al functonamento y el mantenimiento de este producto. Por ello,derabad leeria atentamente para evitar problemas.

Declaración del fabricante

Por la presente certificamos que este monitor AccuSync LCD193WM (L196H)/AccuSync LCD203WM (L206H)/AccuSync LCD223WM (L226H) en color cumplen la

Directiva 73/23/CEE: EN 60950-1

Directiva 89/336/CEE: EN 55022

-EN61000-3-2

-EN61000-3-3

-EN55024

y Ileva la marca

Cable de alimentacion

Pasacables

Base Monitor LCD AccuSync
(base no conectada)

Cable de audio

Cable de señal de video

Inicio=rápido

Figura S.1

• Un monitor LCD AccuSync con base inclinable
  Cable de audio
  Cable de alimentacion
• Cable de senal de video
• Manual del usuario
  CD-ROM
• Base
• Pasacables
• Recuerde conservar la caja y el material de embalaje originales para poder transporte el monitor en el futuro.

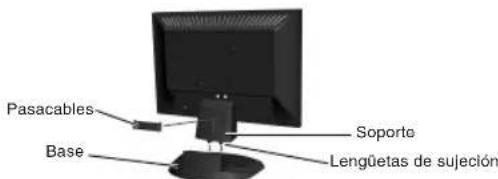

Para conectar la base al soporte del monitor:

1. Conecte la base al soporte. Las lenguetas de sujection del soporte deferan encasar en el orificio del centro posterior de la base (figura S.1).

Para montar el pasacables:

1. Inserte las lenguetas del pasacables en el orificio del soporte y deslice el pasacables hacía abajo hasta que encaje (figura S.1). NOTE: compruebe que las lenguetas estar bien aseguradas.

Para conectar el monitor LCD AccuSync a su sistemas, siga estas indicaciones:

1. Aquege el ordinador.
2. Para PC conshalla analogica: conecte el cable de soal del mini D-SUB de 15 clavijas al conector de la tarjete de visualizacion de su sistemas (figura A.1). Apriete todos los tornillos.
   Para los Mac: conecte el adaptor para Macintosh de MultiSync (no incluido) alordenador. Conecte el cable de senal del mini D-SUB de 15 clavijas al adaptor para Macintosh de MultiSync (Figure A.2). Apriete todos los tornillos.
   NOTA: algunos sistemas Macintosh no besoin adaptador.
3. Conecte el mini D-SUB de 15 clavjas del cable de senal de video y el cable de audio al conector adecuado en la parte posterior del monitor (figura B.1). Conecte los auriculas (no incluidos) al conector apropiado de la parte delantera del monitor (figura C.1).
4. Conecte un extremo del cable de alimentacion al monitor y el other a la toma de corriente. Introduzca el cable de senal de video y el de alimentacion en el pasacables (figura B.1).
   NOTA: asegürese de que el cable del pasacables está bien colocado para estar daños en el y el monitor.
   NOTA: consulte el apartado Peligro de este manual para asegurar de que selecciona el cable de alimentacion adecuado.

Figura C.1

Figura TS.1

Figura R.1

3 tornillos (LCD193WM) - 4 tornillos (LCD203WM/LCD223WM)
Figura R.2

Figura R.3

Especificaciones

4 TORNILLOS (M4)

(profundidad MAX.: 10 mm)
Si utilizes otherwise tornillos,
compruebe la profundidad del orificio.

Peso del Conjunto del monitor: 4,3 kg - LCD193WM (MAX.)
4.9 kg - LCD203WM (MAX.)
5.3 kg - LCD223WM (MAX.)

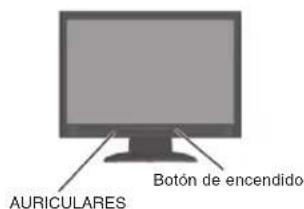

1. Encienda el monitor y el ordinador con el botón de encendido (figura C.1).
   6.Estamericano de la configuracion optima incaia en la mayoria de cadencias.Paraellar a cabo otheros ajustes,utilice los seguidentes controles de OSD: Contraste de autoajuste

2. Auto ajuste

Consulte elApartado Controles de este manual del usuario si眼看a Obtener una descripción detallada de这些东西 controles OSD.

NOTA: si surgiera algo n problema, consulte el apartado Solucion de problemas de este manual del usuario.

Inclinación

Sostenga el monitor por todos lados con las manos y ajuste la inclinacion que deseee (figura TS.1).

como retiring el soporte del monitor para el montaje

Para montar el monitor de另一a forma:

1. Desconecte todos los cables.

2. Retire la cubierta de goznes (figura R.1).

3. Coloque el monitor Boca abajo en una superficie no abrasiva (figura R.1).

4. Retire los 3 tornillos (LCD193WM) o los 4 tornillos (LCD203WM/ LCD223WM) que uno el monitor al soporte y retiree el soporte como se indica (figura R.2). El monitor ya está preparado para montarlo de other modo.

5. Conecte el cable de CA y el cable de senal a la parte posterior del monitor (figura R.3).

6. Repita el proceso en sentido inverso para volver a montar el soporte.

NOTA: utilise solo métodos de montaje alternativos compatibles con VESA.

NOTA: retire el soporte del monitor con cuidado.

Desmontaje de la base

NOTA: desmonte la base siempre que vaya a transporte el monitor.

1. Coloque el monitor boca abajo en una superficie no abrasiva (figura R.1).
2. Con los dedos, presione las lengüetas de sujeción para desbloquear la base.
3. Tire de la base para sacarla.

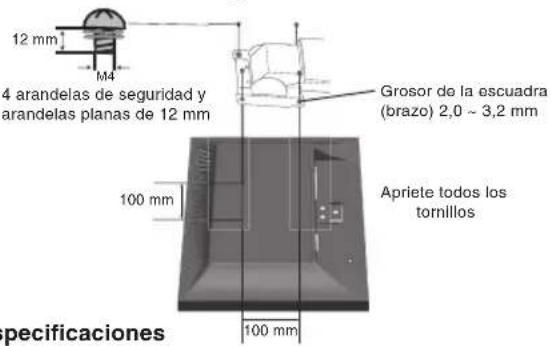

Instalacion de un brazo flexible

Este monitor LCD está diseñado para ser utilisé con un brazo flexible.

Para el montaje正常使用 los tomillos (4) que se suministran con el producto y colquellos tal como mystra la imagen. Para cumplir las normas de seguidar, el monitor debe estar montado a un brazo que garantice la realizadad necessaria teniendon cuestion el peso del monitor.

Lenguetas de sujeccion

Controles

Los botones de control OSD (On-Screen Display) situados en la parte frontal del monitor funcionan del seguiente modo:

1. Funciones BASicas pulsando una tecla

Espanol-2

Botón	SELECT	-	+	AUTO/RESET
Si no aparece OSD	Aparece OSD. Acceso=rápido a la ventana de ajuste del brillio.		Acceso=rápido a la ventana de ajuste del volumen.	Función de "Auto ajuste".
Si aparece OSD (sección del icono)	Pasa al nivel de ajuste. El cursor se desplaza hacía la izquierda.		El cursor se desplaza hacía la derecha.
Si aparece OSD (ajuste)	Pasa al nivel de selección del icono.	Disminución del valor de ajuste o el cursor para el ajuste se desplaza hacía la izquierda.	Aumento del valor de ajuste o el cursor para el ajuste se desplaza hacía la derecha.	Función de reajuste. Silencio encendido/apagado en la ventana de ajuste del volumen.

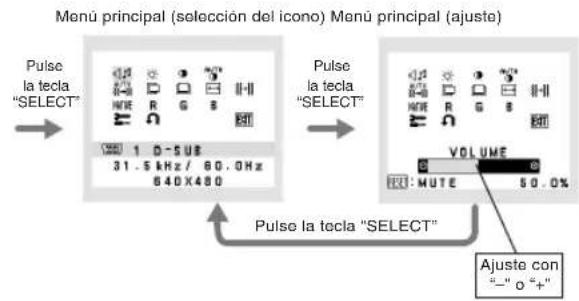

2. Estructura de OSD

AUDIO

Controla el volumen de los altavoces o auriculares. Para poder el altovoz en silencio, pulse el boton "AUTO/RESET".

BRILLO

Ajusta el brillo de la imagen global y del fondo.

CONTRASTE

Ajusta el brillo de la imagen respecto al fondo.

CONTRASTE AUTOM.

Ajusta laImagen que aparece para las entradas de video no estandar.

AUTOAJUSTE

Ajustam automatistically la configuracion de Image Position (Posicion de la imagen), Anchura y Estabilidad.

IZQ.DERECHA

Controlla la posicón horizontal de la imagen en el area de visualización de la pantalla.

ABAJO/ARRIBA

Controlla la posicón vertical de laImagen en el area de visualización de la pantalla.

ANCHURA

Ajusta el時間 horizontal augmentando o reduciendo esta configuración.

ESTABILIDAD

Mejora el enfoque, la claridad y la estabilidad de la imagen augmentando o reduciendo esta configuracion.

SISTemas DE CONTROL DEL COLOR

Con el preajuste de cinco colores (9300/7500/sRGB/USER/ESTANDAR) se selecciona la configuracion del color deseada.

COLOR ROJO

Aumenta o disminuye el Rojo. El cambio aparecerá en la pantalla.

COLOR VERDE

Aumenta o disminuye el Verde. El cambio aparecerá en la pantalla.

COLOR AZUL

Aumenta o disminuye el Azul. El cambio aparecerá en la pantalla.

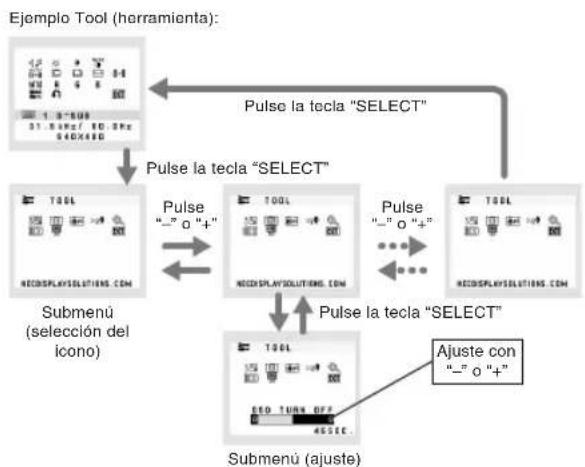

HERRAMIENTA

Selecionando TOOL (HERRAMIENTA) se accede al submenu.

CONF. DE FABRICA

Selección conf. de fibricula podra restablecer todas las configuraciones de control de OSD originales. Mantenga pulsado el botón RESET durante unocesgados para que se activa lamerican. Podra restablecer cada configuracionresaltingandoel control correspondiente y pulsando el botón RESET.

EXIT

Con EXIT podrá salir del menu/submenu de OSD.

IDIOMA

Los menus del control OSD estan disponibles en neue idiomas.

ACTIVIDAD OSD

El dato de control de OSD permanecera activado misiontras se esté utilizing. En el submenu Actividad OSD pueda indicar cuando tiempo debe transcurrir desde que se toca por ultima vez un botón del dato de control de OSD hasta que este se desconnecta. La option preconfigurada permit e uminimo de 10 segundos y un máximo 120, variable en intervalos de 5segundos.

BLOQUEO OSD

Este control bloquea totalmente el accesso a todas las functions de control de OSD excepto Brillo y Contraste. Si intenta activar los controlles de OSD cuando estaactivado el mode de Bloqueo, aparecerca una ventilana notifyingale que los controlles de OSD estan bloqueados. Para activar la functiOn de Bloqueo OSD, pulse "AUTO/ RESET" y la tecla "+"simultaneamente. Para desactivar la functiOn de Bloqueo OSD, pulse "AUTO/ RESET" y la tecla "+"simultaneamente.

AVISO DE RESOLUCION

Si está activado y la resolvedación no es la optima, aparecerá un "...messagej en la planta transcurridos 45 seguidos para informarle dearlo.

EXPANSION

Selección el modo de zoom.

COMPLETA: LaImagen se amplía hasta 1440 x 900 (LCD193WM) o 1680 x 1050 (LCD203WM/LCD223WM), independiente de cui sea la resolution. ASPECTO: LaImagen se amplía sin modifier la relacion entre la alta y la anchura.

DDC/CI

Activ o desactiva la comunicacion y control bidireccional del monitor.

INFORMACION MONITOR

Indica el numero de modelo y de série del monitor.

Mensaje de advertencia OSD

Los mensajes de advertencia OSD desaparecen con el boton SELECT.

NO HAY SENAL: esta funciona como usar cuando no se recibe;ningunaseedala. Una vez connectada la alimentacion, cuando se modifica la seedal de entrada o el video no está activo, aparecerca la planta No hay Seedal.

AVISO DE RESOLUCION: esta funciona advierte de que se debe optimizar la resolucion. Al encender el monitor, al modifier la senal de entrada y cuando la resolution de la senal de video no es la adequaca, aparecerá la ventana de alerta de Aviso de resolution.Esta funciona se pueda desactivar en el menu TOOL (herramienta).

FUERA DE RANGO: esta funciona recomienda optimizar la resolved y la velocidad de regeneracion de la imagen. El menu Fuera de rango puede aparecer afterwards de encender el monitor, al poderivar la seals de entrada o si la cadencia de la seals de video no es la adecuada.

Espanol-3

AVERTISSEMENT

POUR EVITER LES RISQUES D'INCENDIE OU DELECTROCUTION, N'EXPOSEZ PAS L'APPEARIL À LA PLUIE OU À L'HUMIDITÉ. DE MÉME, N'UTILISANT PAS LA PRISE POLARISÉE DE CET APPAREIL AVEC UNE RALLONGE OU D'AUTRES PRISÉS SI ELLES NE PEUVENT ÉTRE TOTALEMENT ENFONCEES. N'OUVREZ PAS LE BOITIER CAR IL CONTIENT DES COMPOSANTS À HAUTE TENSION. CONFIEZ TOUS LES TRAVAXS DE DÉPANNAGE AU PERSONNEL TECHNIQUE QUALIFIÉ.

ATTENTION

RISQUE D'ÉLECTROCUTION • NE PAS OUVRIR

ATTENTION:POUR REDUIRE LES RISQUES D' ELECTROCUTION, N'ENLEVEZ PAS LE CAPOT (OU L'ARRIÈRE). VOUS NE POUVEZ RAPARER AUCUNE PIECE INTERNE. CONFIEZ TOUS LES TRAVAUX DE DÉPANNAGE AU PERSONNEL TECHNIQUE QUALIFIÉ.
