MANUALE UTENTE 14164900L Livarno Lux
Istruzioni di montaggio, d'uso e di sicurezza
SI
LED-TRAK 10 M
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.
HU
Legenda dei pittogrammi utilizzati....Pagina 88
Introduzione....Pagina 89
Utilizzo conforme alla destinazione d'uso....Pagina 89
Contenuto della confezione.... Página 89
Descrizione dei componenti.... Página 89
Specifiche tecniche ...... Pagina 90
Sicurezza ...... Pagina 90
Avvertenze per la sicurezza....Pagina 90
Avvertenze di sicurezza per batterie/accumulatori ...... Pagina 91
Messa in funzione....Pagina 92
Inserimento/sostituzione delle batterie.... Pagina 92
Accorciare la striscia LED ...... Pagina 92
Montaggio della striscia LED....Pagina 92
Accensione/spegnimento della striscia LED.... Pagina 93
Regolazione degli effetti luminosi tramite il telecomando.... Pagina 93
Manutenzione e pulizia ...... Pagina 93
Garanzia e assistenza....Pagina 94
Garanzia ...... Pagina 94
Indirizzo assistenza clienti....Pagina 94
Dichiarazione di conformità....Pagina 95
Produttore ...... Pagina 95

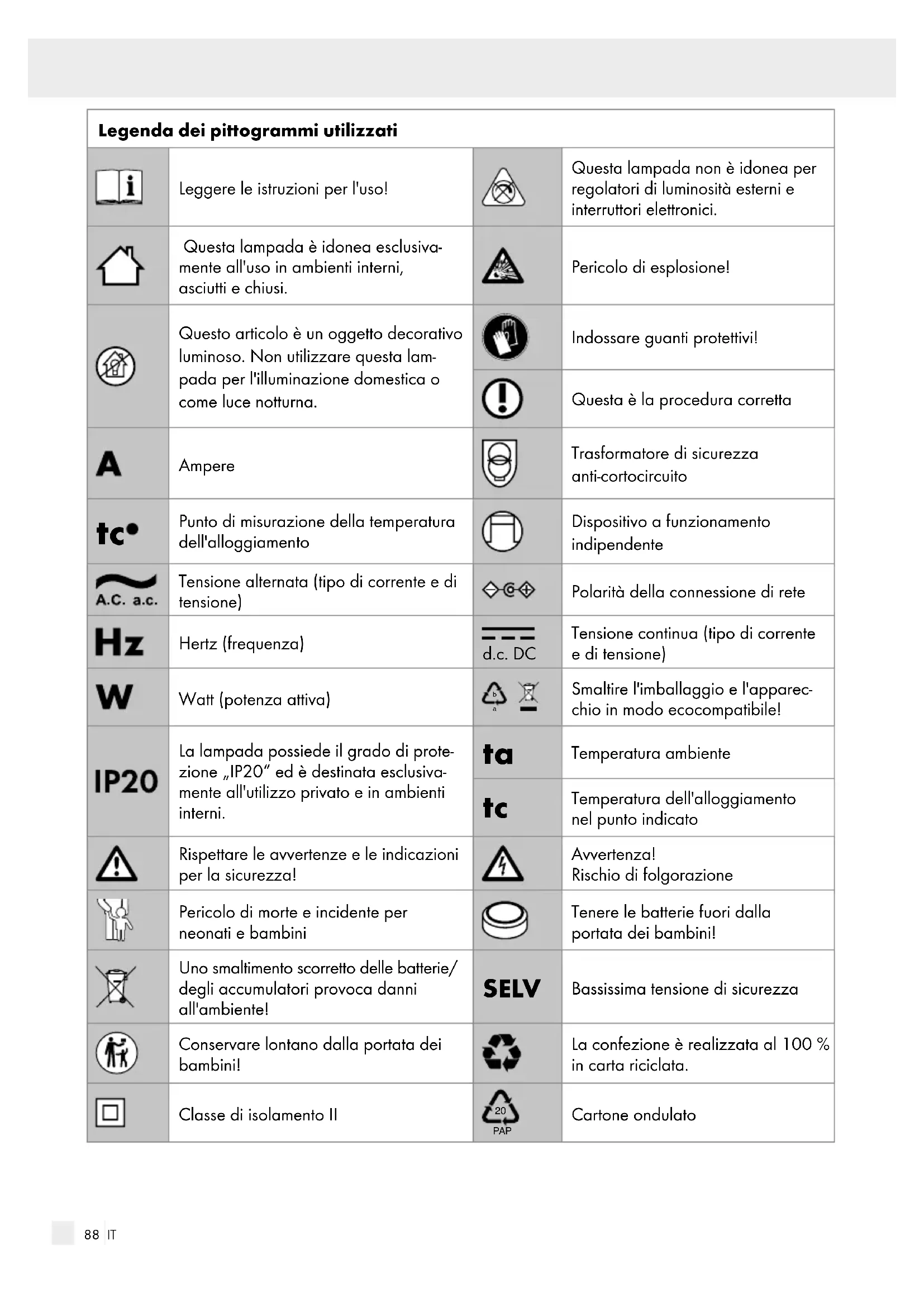

| Legenda dei pittogrammi utilizzati | |||
 | Leggere le istruzioni per l'uso! |  | Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici. |
 | Questa lampada è idonea esclusivamente all'uso in ambienti interni, asciutti e chiusi. |  | Pericolo di esplosione! |
 | Questo articolo è un oggetto decorativo luminoso. Non utilizzare questa lampada per l'illuminazione domestica o come luce notturna. |  | Indossare guanti protettivi! |
 | Questa è la procedura corretta | ||
| [8DS2] | Ampere |  | Trasformatore di sicurezza anti-cortocircuito |
 | Punto di misurazione della temperatura dell'alloggiamento |  | Dispositivo a funzionamento indipendente |
 A.C. a.c. | Tensione alternata (tipo di corrente e di tensione) |  | Polarità della connessione di rete |
| [255G] | Hertz (frequenza) |  | Tensione continua (tipo di corrente e di tensione) |
 | Watt (potenza attiva) |  | Smaltire l'imballaggio e l'apparecchio in modo ecocompatibile! |
| [32T4] | La lampada possiede il grado di protezione „IP20” ed è destinata esclusivamente all'utilizzo privato e in ambienti interni. |  | Temperatura ambiente |
 | Temperatura dell'alloggiamento nel punto indicato | ||
 | Rispettare le avvertenze e le indicazioni per la sicurezza! |  | Avvertenza! Rischio di folgorazione |
 | Pericolo di morte e incidente per neonati e bambini |  | Tenere le batterie fuori dalla portata dei bambini! |
 | Uno smaltimento scorretto delle batterie/ degli accumulatori provoca danni all'ambiente! |  | Bassissima tensione di sicurezza |
 | Conservare lontano dalla portata dei bambini! |  | La confezione è realizzata al 100 % in carta riciclata. |
 | Classe di isolamento II |  | Cartone ondulato |
 | Altre plastiche come policarbonato (PC), poliammide (PA), acrilonitrile-butadiene-stirene (ABS), polimetilmetacrilato (PMMA), acido polilattico (PLA), ecc. |  | Polietilene (bassa densità) |
 | La lampada deve essere utilizzata esclusivamente con l'alimentatore fornito „XY24LE-240100VH-EW“. | [SWZD] | Avvertenze di sicurezza Istruzioni per l'uso |
Striscia LED 10 m
- Introduzione
Si prega di leggere questo manuale d'uso interamente e con attenzione. Questo manuale è parte integrante del prodotto
e contiene importanti indicazioni circa l'attivazione di quest'ultimo e il suo utilizzo. Osservare sempre tutte le avvertenze per la sicurezza. Prima della messa in funzione controllare che la tensione di rete corretta sia presente e che tutti i componenti siano stati montati correttamente. In caso di domande o dubbi circa l'utilizzo del dispositivo, contattare il proprio rivenditore oppure il centro di assistenza. Conservare con cura questo manuale e consegnarlo eventualmente a terzi in caso di cessione del prodotto.
Utilizzo conforme alla destinazione d'uso
Questa lampada è idonea esclusivamente all'uso in ambienti interni, asciutti e chiusi.
Questo apparecchio è destinato esclusivamente all'uso domestico privato e non all'uso commerciale. Non è consentito un utilizzo del prodotto diverso da quello descritto in precedenza, in quanto potrebbe danneggiare il prodotto. Potrebbe inoltre esporre a pericoli quali cortocircuito, incendio, scossa elettrica, ecc. Questo prodotto è destinato al normale funzionamento.
Questo articolo è un oggetto decorativo luminoso. Non utilizzare questa lampada per l'illuminazione domestica o come luce notturna.
- Contenuto della confezione
Dopo aver aperto l'imballaggio, controllare subito che la fornitura sia completa e che l'apparecchio sia in perfette condizioni.
1 striscia LED (10 m), modello 14164900L
1 alimentatore (incl. cavo di alimentazione)
1 telecomando incl. batteria (litio)
1 supporto per cavo
1 striscia adesiva
1 manuale di istruzioni per l'uso
- Descrizione dei componenti
1 Cavo di collegamento elettrico
2 Adattatore di rete
3 Striscia LED
4 Telecomando
5 Unità di ricezione
6 Presa
7 Spina
8 Vano portabatterie
9 Striscia isolante
10 Batteria
11 Pellicola protettiva
12 Supporto per il cavo
13 Striscia adesiva
- Specifichetecniche
Lampada:
Modello n°: 14164900L
Tensione di esercizio: 230-240 V \~ 50 Hz
Potenza nominale max.: max. 22 W
Classe di isolamento: II/
Grado di protezione: IP20
Spina:
Modello n°: XY24LE-240100VH-EW
Tensione di esercizio: 220-240 V \~, 50Hz, 0,4A
Classe di isolamento: II/
Grado di protezione: IP20
Potenza di uscita: 24 V ===, 1 A; 24 W
Telecomando:
Batteria: 1 x CR2025
- Sicurezza
Avvertenze per la sicurezza
Il diritto di garanzia decade in caso di danni provocati dall'inosservanza delle indicazioni contenute in questo manuale di istruzioni per l'uso! Si declina ogni responsabilità per danni indiretti! Si declina ogni responsabilità per lesioni personali o danni materiali causati da un uso improprio o dall'inosservanza delle avvertenze per la sicurezza!
ATTENZIONE! PERICOLO DI MORTE E DI INCIDENTE PER NEONATI E BAMBINI!
Evitare di lasciare i bambini non sorvegliati in presenza del materiale di imballaggio. Il materiale di imballaggio potrebbe provocarne il soffocamento. I bambini sottovalutano spesso i pericoli. Tenere sempre il prodotto lontano dalla portata dei bambini.
- Questo apparecchio può essere utilizzato dai bambini dagli 8 anni in su, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o
preventivamente istruite circa un utilizzo sicuro dell'apparecchio e solo se informate dei pericoli legati all'apparecchio stesso. I bambini non devono giocare con questo apparecchio. La pulizia e la manutenzione eseguibili dall'utente non devono essere effettuate da bambini senza la supervisione di un adulto.
Evitare situazioni che espon- gano al pericolo di morte per folgorazione
- Prima di ogni uso, verificare che la striscia LED non presenti danneggiamenti. Non utilizzare mai la striscia LED se questa presenta dei danneggiamenti.
ATTENZIONE!
Un cavo di collegamento elettrico danneggiato può esporre a pericolo di morte per folgorazione. In caso di danneggiamenti, di necessità di riparazioni o altri problemi, rivolgersi al centro di assistenza o a un elettricista. Il cavo di collegamento elettrico di questo apparecchio non può essere sostituito. Qualora il cavo fosse danneggiato, sarà necessario smaltire l'intero apparecchio. Questo apparecchio non contiene componenti la cui manutenzione può essere eseguita dall'utente.
- Prima dell'uso, accertarsi che la tensione di rete presente sia conforme alla tensione di esercizio necessaria dell'articolo (vedi "Specifiche tecniche").
- Evitare tassativamente che i cavi elettrici e i contatti entrino in contatto con acqua o altri liquidi.
Non aprire mai nessuno dei componenti elettrici e non inserirvi alcun oggetto. Interventi di questo tipo costituiscono un rischio di morte per folgorazione.
Non utilizzare la striscia LED se coperta da oggetti o inserita in una superficie.
Non montare la lampada su superfici umide o conduttrici di elettricità. - Questa striscia LED non può essere collegata elettricamente con un'altra.
■ Non fissare con gancetti affiliati o chiodi.
Scollegare sempre la spina elettrica prima di procedere con montaggio, smontaggio o pulizia.
■ Evitare un'eccessiva flessione della striscia LED.
Non toccare mai la spina elettrica o la striscia LED con le mani bagnate.
- Utilizzare soltanto i componenti in dotazione; in caso contrario decade ogni diritto di garanzia.
Il cavo esterno flessibile di questa lampada non può essere sostituito; se il cavo è danneggiato, è necessario sostituire la lampada.
La fonte luminosa di questa lampada non è sostituibile e quando raggiunge il termine del proprio ciclo di servizio sarà necessario sostituire l'intera lampada.
La striscia LED non deve essere collegata all'alimentazione di rete quando è alloggiata nell'imballaggio. Liberare completamente l'articolo prima di collegarlo alla rete elettrica.
In alcune persone potrebbero manifestarsi attacchi epilettici o alterazioni della coscienza dovute a effetti luminosi o lampeggianti. In caso di sintomi epilettici contattare immediatamente un medico.
Evitare situazioni di pericolo che possono causare incendi o lesioni
- Questo articolo non contiene componenti la cui manutenzione può essere eseguita dall'utente.
Questa lampada non è idonea per regolatori di luminosità esterni e interruttori elettronici.
Non guardare i LED a una distanza ravvicinata quando sono in funzione.
Non esaminare i LED con strumenti ottici (ad es. con una lente di ingrandimento).
Questa è la procedura corretta
■ Montare la striscia LED in modo tale che essa sia protetta da sporcizia e surriscaldamento.
■ Prestare sempre la massima attenzione! Stare sempre attenti a quel che si fa e procedere sempre con prudenza. Non utilizzare mai la striscia LED in caso di bassa concentrazione o in presenza di malessere.
- Prima dell'uso, leggere attentamente tutte le istruzioni e osservare bene tutte le illustrazioni, al fine di familiarizzare con la striscia LED.
Per scollegare completamente la striscia LED dall'alimentazione elettrica, l'adattatore di rete deve essere staccato dalla presa.
Avvertenze di sicurezza per batterie/accumulatori
TENERE LE BATTERIE LONTANO DALLA PORTATA DEI BAMBINI!
L'ingestione può provocare bruciature chimiche, perforazioni ai tessuti delle parti molli e la morte. Gravi bruciature possono apparire dopo 2 ore dall'ingestione. Consultare subito un medico.
PERICOLO DI MORTE!
Tenere le batterie/gli accumulatori fuori dalla portata dei bambini. In caso di ingerimento consultare subito un medico!
PERICOLO DI ESPLOSIONE!
Non ricaricare mai batterie non ricaricabili.
Non cortocircuitare e/o aprire le batterie o gli accumulatori. Ne conseguirebbe un rischio di incendio, surriscaldamento o scoppio.
Non gettare mai le batterie/gli accumulatori nel fuoco o in acqua.
Non esercitare alcuna pressione meccanica sulle batterie/sugli accumulatori.
Rischio di perdita di liquido dalle batterie/dagli accumulatori
- Evitare condizioni e temperature estreme che possano ripercuotersi sulle batterie/sugli accumulatori, quali ad esempio la vicinanza a termosifoni o l'irraggiamento solare diretto.
Evitare il contatto delle sostanze chimiche con la pelle, gli occhi e le mucose in caso di fuoriuscita del liquido dalle batterie/dagli accumulatori! Sciacquare subito le aree colpite con acqua pulita e consultare immediatamente un medico!
INDOSSARE GUANTI PROTETTIVI!
Batterie e accumulatori danneggiati o che presentano perdite possono corrodere la pelle in caso di contatto. Pertanto, in questo caso indossare sempre guanti di protezione adatti.
Sicurezza/Messa in funzione/Montaggio della striscia LED
Nel caso di perdita di liquido delle batterie/degli accumulatori, rimuoverli subito dal prodotto per evitare danneggiamenti.
Utilizzare solamente batterie/gli accumulatori dello stesso tipo. Non mischiare le batterie/gli accumulatori vecchi con quelli nuovi!
Rimuovere le batterie/gli accumulatori, quando il prodotto non viene utilizzato a lungo.
Rischio di danneggiamento del prodotto
Utilizzare esclusivamente il tipo di batterie/ di accumulatori indicato!
Inserire le batterie/gli accumulatori secondo il contrassegno della polarità (+) e (-) sulla batteria/sull'accumulatore del prodotto.
Pulire i contatti della batteria/dell'accumulatore e del vano portabatterie prima dell'inserimento!
Rimuovere immediatamente le batterie/gli accumulatori esausti dal prodotto.
- Messa in funzione
□ Prima dell'utilizzo rimuovere tutto il materiale d'imballaggio.
La striscia LED non deve essere collegata all'alimentazione di rete quando è alloggiata nell'imballaggio.
Nota: assicurarsi che nelle dirette vicinanze della superficie di montaggio sia presente una presa elettrica.
- Inserimento/sostituzione delle batterie
Nota: prima del primo utilizzo rimuovere la striscia isolante 9 dal vano portabatterie 8.
Se diminuisce la portata del telecomando 4, è necessario sostituire la batteria 10. Estrarre lo scomparto per batterie dal telecomando 4.
Rimuovere la vecchia batteria 10 e inserirne una nuova.
Nota: la polarità corretta è indicata sul lato posteriore del telecomando 4.
Inserire nuovamente lo scomparto per batterie nel telecomando 4 (vedi Fig. A1).
Accorciare la striscia LED
Esiste la possibilità di accorciare a piacere la striscia LED.
ATTENZIONE! PERICOLO LETALE PER FOLGORAZIONE!
Prima di qualsiasi operazione sulla striscia LED 3 scollegare la lampada dalla rete elettrica. A tal fine, estrarre l'adattatore di rete 2 dalla presa elettrica.
□ Scegliere la lunghezza desiderata della striscia LED.
Nota: assicurarsi di accorciare la striscia LED nel punto giusto. Il punto di taglio si trova esattamente al centro del polo ed è contrassegnato da una linea nera/dal simbolo delle forbici (+12 V, blu, rosso, verde) (vedi Fig. B).
□ Accorciare la striscia LED 3 usando delle forbici.

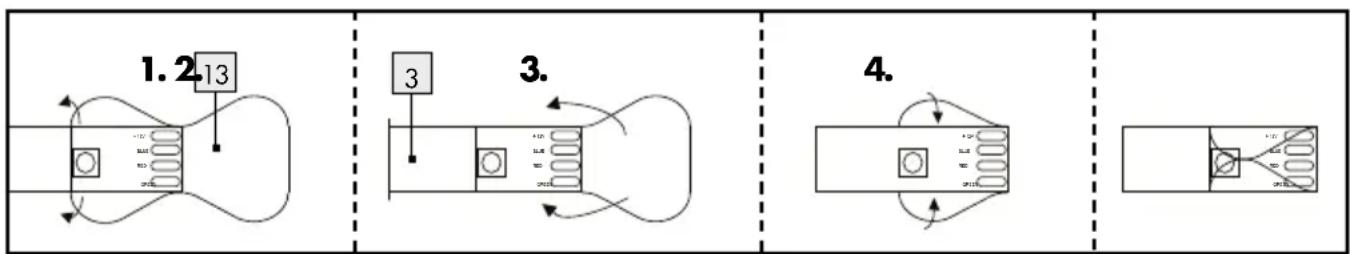

Prima dell'uso assicurarsi di incollare l'estre- mità aperta della striscia LED 3 con la striscia adesiva 13 (vedi Fig. 1-4).
- Montaggio della striscia LED
Nota: assicurarsi che la superficie di montaggio sia pulita, non oleosa e asciutta. In caso contrario, l'aderenza del nastro adesivo potrebbe venire compromessa.
Nota: assicurarsi che nelle dirette vicinanze della superficie di montaggio sia presente una presa elettrica.
Collegare il cavo di collegamento elettrico 1 con l'unità di ricezione 5 tramite la spina 7 e la presa 6, a meno che non siano già stati assemblati.
□ Scegliere una superficie di montaggio idonea.
□ Rimuovere la pellicola protettiva 11 dal retro della striscia LED 3 (vedi Fig. B).
□ Incollare la striscia LED 3 e l'unità di ricezione con il nastro adesivo sulla superficie di montaggio premendo con una certa intensità.
□ Rimuovere la pellicola protettiva 11 (vedi Fig. D) dal retro del supporto per il cavo 12.
□ Incollare il supporto per il cavo 12 nel punto desiderato.
□ Inserire l'adattatore di rete 2 nella presa elettrica.
La lampada è ora pronta per l'uso.
- Accensione/spegnimentodella striscia LED
Premere il tasto ON del telecomando 4 per accendere la striscia LED 3. Premere il tasto OFF del telecomando 4 per spegnere la striscia LED 3.
Nota: il tasto OFF del telecomando 4 è adatto solo per uno spegnimento breve della striscia LED 3. Staccare l'adattatore di rete 2 dalla presa per spegnere completamente la striscia LED 3.
●Regolazionedegli effetti luminosi tramite il telecomando
Nota: il trasmettitore del telecomando 4 si trova sul lato opposto del vano portabatterie 8.
Assicurarsi che tra il trasmettitore e il ricevitore non ci siano ostacoli.
Il telecomando ha una portata di ca. 5 m (vedi Fig. C).
Sono disponibili le seguenti funzioni:
: aumento dell'intensità luminosa (premere brevemente il tasto) / aumento della velocità del cambio del colore (tenere premuto il tasto)
riduzione dell'intensità luminosa (premere brevemente il tasto) / riduzione della velocità del cambio del colore (tenere premuto il tasto)
ON: accensione della striscia LED
OFF: spegnimento della striscia LED
R: impostazione della luce rossa / di diverse tonalità di rosso
G: impostazione della luce verde / di diverse tonalità di verde
B: impostazione della luce blu / di diverse tonalità di blu
W: impostazione della luce bianca
FLASH: cambio del colore (3 colori)
STROBE: cambio del colore continuo (3 colori)
FADE: cambio del colore continuo (7 colori)
SMOOTH: cambio del colore (7 colori)
- Manutenzione e pulizia
ATTENZIONE! PERICOLO LETALE PER FOLGORAZIONE!
Prima di qualsiasi operazione sulla striscia LED 3 scollegare la lampada dalla rete elettrica. A tal fine, estrarre l'adattatore di rete 2 dalla presa elettrica.
Non usare solventi, benzina o simili. Queste sostanze potrebbero danneggiare la lampada.
☐ Per la pulizia della striscia LED 3, utilizzare un panno asciutto e privo di pelucchi.
- Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.
Gli apparecchi usati possono essere portati anche presso i rivenditori al dettaglio che vendono apparecchi elettrici.
Le batterie/gli accumulatori difettosi o usati devono essere riciclati secondo la direttiva 2006/66/CE e relative modifiche. Smaltire le batterie/gli accumulatori e/o il prodotto presso i punti di raccolta indicati.
Uno smaltimento scorretto delle batterie/gli accumulatori procura danni all'ambiente!
È vietato smaltire le batterie/gli accumulatori con i rifiuti domestici. Possono contenere metalli pesanti nocivi e sono soggetti a smaltimento come rifiuti speciali. I simboli chimici dei metalli pesanti sono i seguenti: Cd = cadmio, Hg = mercurio, Pb = piombo. Consegnare, pertanto, le batterie/gli accumulatori esausti presso un punto di raccolta comunale.
- Garanzia e assistenza
Garanzia
L'acquirente riceve un diritto di garanzia per 36 mesi a partire dalla data di acquisto di questo dispositivo. Il dispositivo è stato prodotto secondo accurati standard di esecuzione ed è stato sottoposto a rigorosi controlli di qualità. Entro il periodo di garanzia ci occupiamo di risolvere gratuitamente tutti i problemi legati a difetti di materiale e di fabbrica. Se tuttavia si dovessero riscontrare dei difetti durante il periodo di garanzia, inviare l'apparecchio all'indirizzo di assistenza riportato indicando il numero del modello: 14164900L.
Sono esclusi dalla garanzia danni provocati da un uso non conforme alla destinazione d'uso, mancata osservanza delle istruzioni d'uso o intervento da parte di persone non autorizzate, oltre a componenti soggetti a usura (ad esempio la lampadina). Un eventuale intervento in garanzia non prolunga né rinnova il periodo di garanzia.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
- Indirizzo assistenza clienti
Per qualsiasi richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 389716_2201) come prova d'acquisto.
• Dichiarazione di conformità CE
Questo prodotto rispetta i requisiti stabiliti dalle direttive europee e nazionali vigenti. La conformità è stata comprovata. Le relative dichiarazioni e la documentazione relativa sono depositate presso il produttore.
