MANUALE UTENTE XF 1250 KB Trevi

Manual para el uso y la conexión XF 1600 KB Guida d’uso User guide BLUETOOTH CONNECTION Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it For additional information and updates of this product see www.trevi.it MIC WIRELESS USB microSD INPUT TWS LED DISCO LIGHT 200W MAX3 XF 1600 KB ITALIANO Per evitare possibili danni all’udito, limitare il tempo di ascolto a volumi elevati NOTE D'USO Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito. Evitare di posizionare il riproduttore:

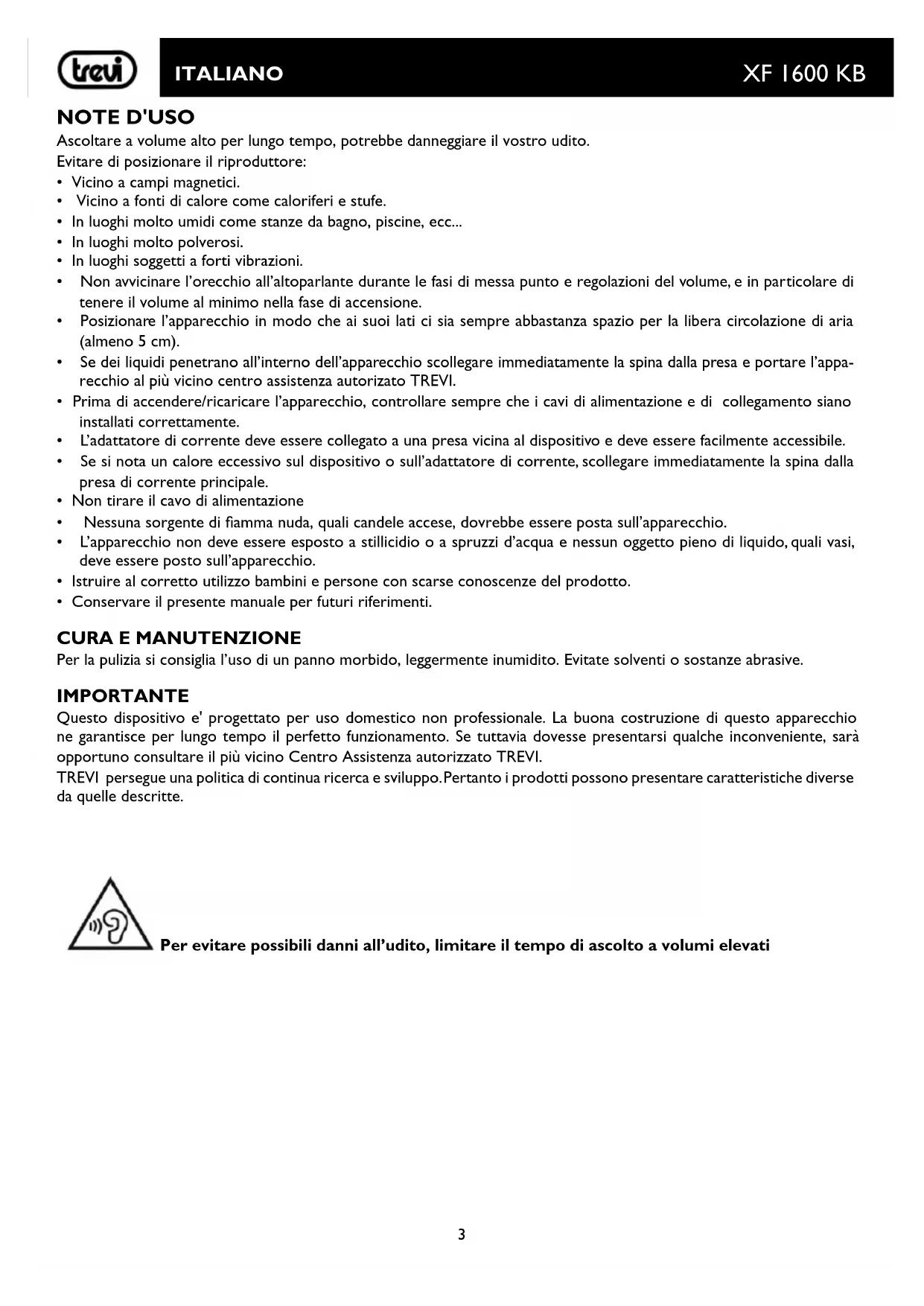

• Vicino a campi magnetici.

• Vicino a fonti di calore come caloriferi e stufe.

• In luoghi molto umidi come stanze da bagno, piscine, ecc...

• In luoghi molto polverosi.

• In luoghi soggetti a forti vibrazioni.

• Non avvicinare l’orecchio all’altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’appa- recchio al più vicino centro assistenza autorizato TREVI.

• Prima di accendere/ricaricare l’apparecchio, controllare sempre che i cavi di alimentazione e di collegamento siano installati correttamente.

• L’adattatore di corrente deve essere collegato a una presa vicina al dispositivo e deve essere facilmente accessibile.

• Se si nota un calore eccessivo sul dispositivo o sull’adattatore di corrente, scollegare immediatamente la spina dalla presa di corrente principale.

• Non tirare il cavo di alimentazione

• Nessunasorgentediammanuda,qualicandeleaccese,dovrebbeesserepostasull’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

• Conservare il presente manuale per futuri riferimenti.

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte.4 XF 1600 KB ITALIANO

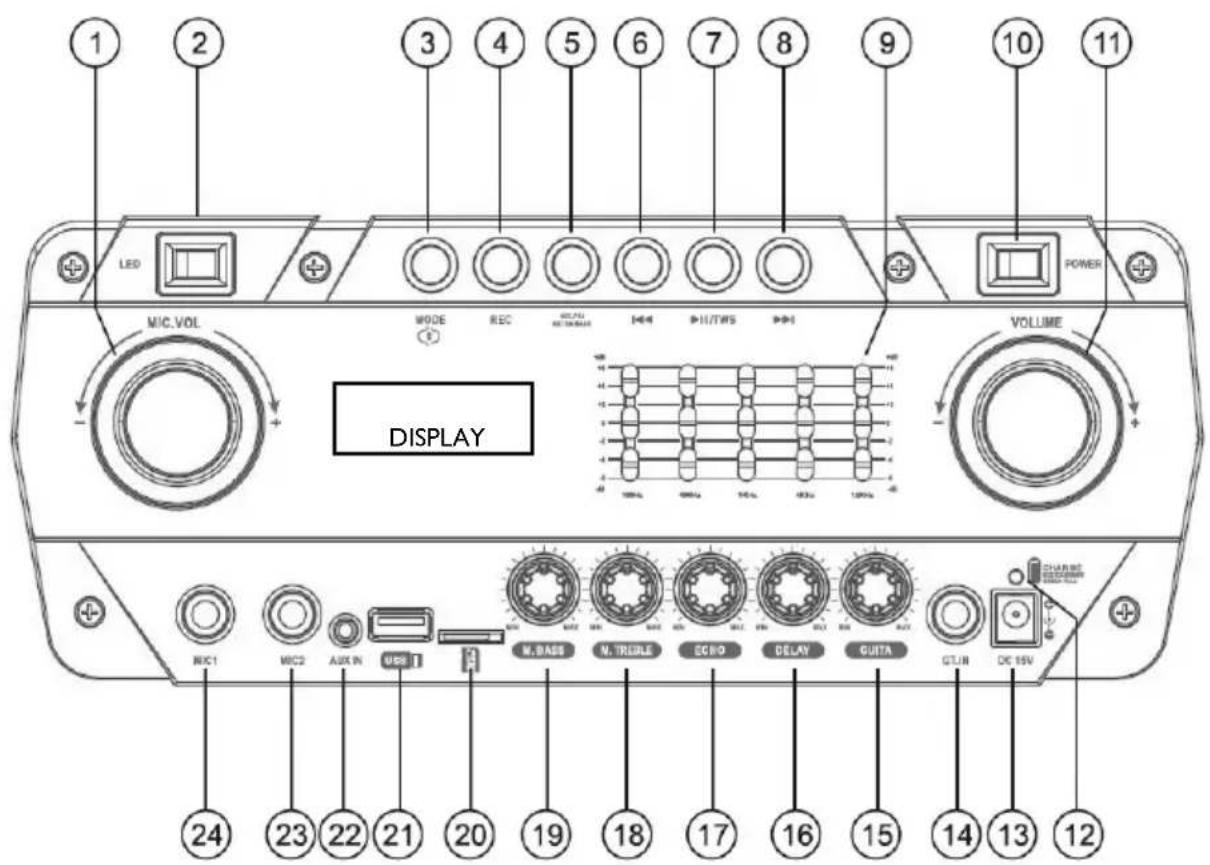

2. Attivazione Disco Light led

3. Tasto MODE, selezione funzione

4. Tasto REC, funzione registrazione

9, traccia precedente

:, traccia successiva

9. Equalizzatore 5 bande

10. Interruttore di accensione/spegnimento

11. Controllo volume

12. Indicatore carica

13. Presa di ricarica

17. Controllo effetto ECHO

18. M. TREBLE, regolazione toni alti sui microfoni.

19. M. BASS, regolazione toni bassi sui microfoni.

23. Ingresso MIC2, ingresso per microfono con cavo

24. Ingresso MIC1, ingresso per microfono con cavo

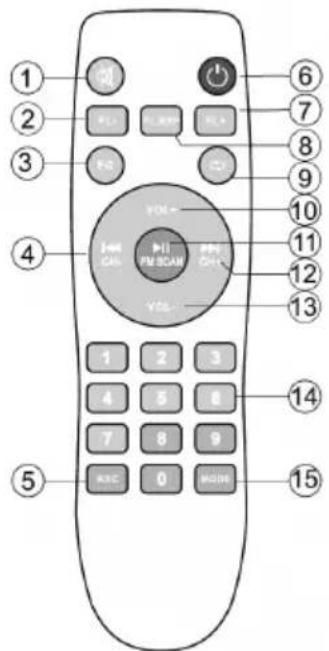

2. Tasto FL-, selezione cartella precedente

3. Tasto EQ: equalizzazioni pre-impostate

9, selezione traccia precedente

5. Tasto Registrazione

7. Tasto FL+, selezione cartella successiva

8. Tasto FL.REP, ripetizione cartella

, ripetizione singolo brano, ripetizione di tutti i brani

:, selezione traccia successiva

14. Tastiera numerica per selezione traccia

15. Tasto MODE: selezione funzione

TELECOMANDO ATTIVAZIONE E SOSTITUZIONE DELLA BATTERIA DEL TELECOMANDO Prima di utilizzare il telecomando inserire le batterie come descritto di seguito:

1. Rimuovere il coperchio del vano batterie;

2. Inserire 2 batterie formato “AAA” facendo attenzione alle polarità indicate e richiudere il coperchio.

IMPORTANTE - Smaltire le batterie usate nel rispetto delle normative sul riciclaggio nella propria zona. - Pericolo di esplosione se la batteria viene sostituita in modo errato. - Sostituire solo con lo stesso tipo o equivalente. - Se il telecomando non viene utilizzato per lunghi periodi, la batteria può perdere liquido e danneggiare il telecomando, sostituirloconunonuovosesidovessevericare. - NON cortocircuitare le batterie o gettarle nell'acqua, nella spazzatura generale o nel fuoco. TRASPORTO Premereilpulsantepresentesullamanigliadeltrolley,alzareilmaniconoalblocco(siudira'unoscattometallico).Peril trasporto, agendo sulla maniglia del trolley, piegare leggermente l'apparecchio e sfruttare le due ruote posteriori. Per lo sblocco e chiusura del trolley, premere nuovamente il pulsante sulla maniglia ed abbassare completamente il manico. Per il trasporto è possibile utilizzare, eventualmente, anche le due maniglie poste lateralmente all'apparecchio.

ALIMENTAZIONE/ RICARICA BATTERIA

Questa unità funziona con batteria interna ricaricabile al piombo da 12V 7Ah o alimentatore 15V 3A. Quando la batteria è in fase di esaurimento o l'apparecchio non si accende, portare l'interruttore principale POWER (10) in posizione "OFF", collegare l'alimentatore in dotazione alla presa (13) del dispositivo e la spina in una presa di corrente ed effettuare la ricarica della batteria interna, l'indicatore Led (12) diventerà Rosso. Stati della spia Led di segnalazione con Batteria in ricarica: - SpiaLed(12)ROSSAssa:ildispositivoe'collegatocorrettamenteconl'alimentatoreelabatteriaèinfasediricarica. - SpiaLed(12)VERDEssa:operazionediricaricaterminata,labatteriaècarica. Nota: Non collegare l'apparecchio ad alimentatori con tensione o polarità diverse da quelle indicate. ITALIANO6 XF 1600 KB ITALIANO

ACCENSIONE/ SPEGNIMENTO Premere l'interruttore principale POWER (10) per accendere e utilizzare l'apparecchio con la sua batteria interna. Premere nuovamente l'interruttore principale POWER (10) per spegnere completamente l'apparecchio o per ricaricare la batteria. STAND-BY E' possibile portare l'apparecchio in modalità Stand-by utilizzando il tasto (6) del telecomando. Note: - In modalità Stand-by l'illuminazione Led blu delle manopole rimane accesa per indicare l'attivazione della funzione Stand-by. - Lasciando l'apparecchio in Stand-by la batteria tende a scaricarsi più velocemente che utilizzando l'interruttore principale POWER (10).

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto MODE (3) sull'unità o sul telecomando per sele- zionare: BLUETOOTH (sul display compare "BLUE"), USB o Micro SD (solo se sulla presa USB (21) /Slot Micro SD (20) vi è collegata una memoria, sul display compare una piccola scritta "USB" o "SD", AUX-IN (sul display compare "AUX").

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del VOLUME (11) per aumentare o diminuire il volume generale di riproduzione oppure utilizzare

i tasti VOL + (10) e VOL - (13) del telecomando;

2. Ruotare la manopola MIC. VOL (1) per regolare il volume del segnale sugli ingressi MIC1 (24) e MIC2 (23) e microfono

Questa unità ha un sistema di equalizzazione audio integrato. Agire sulla regolazione delle frequenze dell'equalizzatore a 5 bande (9) per impostare l'audio ed adattarlo alla riproduzione sonora in corso. Inoltre l'unità ha un sistema di equalizzazioni audio pre impostate. Premere più volte il tasto EQ (3) sul telecomando e selezionare una delle 6 equalizzazioni audio disponibili. Per attivare o disattivare la funzione ExtraBass (esaltazione dei toni bassi) premere a lungo il tasto EXTRABASS(5). REGOLAZIONE TONI ALTI E BASSI (PER MICROFONO) Ruotare la manopola M.TREBLE (18) per regolare i toni alti sugli ingressi MIC. Ruotare la manopola M. BASS (19) per regolare i toni bassi sugli ingressi MIC. EFFETTO ECHO (PER MICROFONO E GUIT.) Ruotare la manopola ECHO (17) per aumentare o diminuire l'effetto eco sugli ingressi MIC/GUIT. EFFETTO DELAY (PER MICROFONO E GUIT.) Ruotare la manopola DELAY (16) per aumentare o diminuire l'effetto delay sugli ingressi MIC/GUIT.

VOLUME INGRESSO GUITAR

Ruotare la manopola GUITAR(15) per aumentare o diminuire il volume sull'ingresso GUITAR IN. EFFETTO DISCO-LIGHT Per attivare l'effetto Disco-Light sull'altoparlante premere l'interruttore LED (2). Per disattivare l'effetto Disco-Light, premere nuovamente l'interruttore LED (2). FUNZIONAMENTO BLUETOOTH

1. Accendere l'apparecchio e selezionare la funzione bluetooth, sul display compare la scritta "BLUE";

2. Nella modalità Bluetooth la scritta "BLUE" sul display comincerà a lampeggiare e il sistema si porterà automaticamente in modalità ricerca;

3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;

4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 1600 KB";

5. Inserire la password "0000" se richiesto;

6. Avviare la riproduzione musicale dal proprio dispoditivo.

(7) sull'unità oppure sul telecomando (11) per avviare la riproduzione o mettere in pausa, utilizzare i tasti :(8) o 9(6) sull'unità, oppure i tasti :(12) e 9(4) sul telecomando per la selezione dei brani.7 XF 1600 KB COLLEGAMENTO TWS Tecnologia True Wireless Stereo (TWS) La tecnologia TWS consente all'utente di effettuare una connessione wireless tra due altoparlanti dello stesso modello e compatibili con la funzione TWS. ConlaconnessioneTWS,duealtoparlantiverrannoautomaticamentecollegati(senzali)peressereununicosistema stereo-altoparlante che emette il canale sinistro e destro. COLLEGAMENTO Avviso: I due altoparlanti devono essere dello stesso modello ed entrambi compatibili con la tecnologia TWS.

1. Disattivare la connessione bluetooth sul telefono o altro dispositivo Bluetooth se attiva;

2. Accendere entrambi i diffusori e selezionare su entrambi la modalità "Bluetooth";

3. Tenere premuto il tasto "TWS" (7) di uno dei diffusori (attivazione dell’accoppiamento TWS, si udirà un suono), dopo

pochi secondi i due altoparlanti saranno accoppiati; 4. Attivare il Bluetooth sul telefono o altro dispositivo, ricercare ed accoppiare l'apparecchio esterno all'altoparlante. Dopo la connessione sarà possibile riprodurre musica con il sistema stereo-altoparlante TWS. Le regolazioni sull'altoparlante principale verranno effettuate simultaneamente anche sull'altro altoparlante. Ad esempio, regolazione del volume, selezione del brano precedente e successivo, riproduzione e pausa, accensione e spegnimento. Note: - In caso di mancato accoppiamento tra i 2 altoparlanti, spegnere entrambi gli apparecchi e ripetere i passi 1, 2 e 3. - La funzione TWS funziona solamente tra diffusori uguali o con altri diffusori che utilizzano lo stesso micro processore o soluzione.

RIPRODUZIONE SU INGRESSO USB/ MICRO SD

1. Accendere l'apparecchio;

2. Inserire una memoria USB o una scheda Micro SD nei corrispettivi ingressi (21/20). La riproduzione verrà avviata

3. Per mettere in pausa la riproduzione, premere il tasto

(7) sull'unità oppure il tasto

sul display comparirà la scritta "PAUS";

4. Per riprendere la riproduzione, premere nuovamente il tasto

(7) sull'unità o sul telecomando (11)

:(8) sull'unità o il tasto :(12) sul telecomando, durante l’ascolto per passare alla traccia successiva. Premere il tasto 9(6) sull'unità, o il tasto 9(4) sul telecomando per passare ai brani precedenti;

6. Utilizzando la tastiera numerica (14) del telecomando è possibile digitare direttamente il numero del brano musicale

che si vuole riprodurre;

7. Premere una volta il tasto

(8) del telecomando, sul display comparirà la scritta "ONE" (per riprodurre continuamente la stessa traccia); premerlo una seconda volta, sul display comparirà la scritta "ALL" (per riprodurre continuamente tutti brani contenuti nel dispositivo USB/Micro SD); 8. Utilizzare i tasti FL- (2) e FL+ (7) del telecomando per selezionare la cartella (se presente) contenente i brani desiderati. Note: - Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori. - Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga. - Dal computer formattare le memorie USB/Micro SD in FAT (16 o 32). AUX-IN

1. Accendere l'apparecchio e selezionare la funzione "AUX";

2. Collegare una qualsiasi unità provvista di uscita audio tramite cavo Jack da 3,5mm all'ingresso AUX IN (22);

3. Regolare il dispositivo esterno dai propri comandi.

ITALIANO8 XF 1600 KB ITALIANO FUNZIONAMENTO RADIO (PRESENTE SOLO PER VERSIONI EXPORT)

MEMORIZZAZIONE AUTOMATICA DELLE STAZIONI

1. Accendere l'apparecchio e selezionare la funzione radio, sul display compare l'indicazione della frequenza;

(7) per eettuare una ricerca e memorizzazione automatica delle stazioni radio. La ricerca/ memorizzazione si fermerà al completamento dell’intera scansione della banda radio. Al termine verrà riprodotta la prima stazione radio memorizzata.

RICHIAMO DELLA STAZIONE MEMORIZZATA

- Premere il tasto :(8) per passare alla stazione successiva, premere il tasto 9(6) per passare alla stazione precedente. Note: - La ricezione in FM dipende molto dal luogo dove è posto l’apparecchio. - La vicinanza ad apparecchi TV, lampade al neon o altri elettrodomestici può provocare disturbi nella ricezione di programmi radio, in questo caso allontanare l’apparecchio. MICROFONO WIRELESS (SENZA FILI)

1. Rimuovere il coperchio nella parte posteriore del microfono, inserire 2 batterie formato “AA” facendo attenzione alle

polarità indicate e richiudere il coperchio; 2. Accendere il microfono spostando l'interruttore centrale verso l'alto. Se l'indicatore di accensione lampeggia o non si accende, controllare se le batterie sono cariche e se sono state inserite con la polarità corretta;

Regolare il volume ruotando la manopola MIC. VOL(1); 4. Se una volta acceso il microfono l'indicatore di accensione lampeggia, le batterie sono scariche, sostituirle immediata- mente. Note: - Ladistanzadiricezionedelmicrofonosenzalièdi15metricircasenzaostacoli,nonutilizzareadistanzesuperiori. - Se nello stesso ambiente vengono utilizzati più microfoni wireless contemporaneamente, questi devono essere impostati su frequenze diverse e devono essere tenuti lontani almeno a 30m. - NonmettereildispositivotroppovicinoalettoriDVD/CD/VCDinquantohannofrequenzechepotrebberoinuiresulmicrofono

FUNZIONE MIC PRIORITY

Premendo il tasto MIC.PRI(5) e' ossibile attivare o disattivare la funzione priorità al microfono, l'audio dello speaker viene abbassato automaticamente durante il parlato al microfono.

POSSIBILI LIMITAZIONI D’USO

- Questo apparecchio potrebbe operare su frequenze non autorizzate nella regione in cui si trova l’utilizzatore. Si sug- gerisce di rivolgersi alle autorità competenti e richiedere le informazioni necessarie relative alle frequenze autorizzate nella propria regione per i sistemi radiomicrofonici. In alcuni casi potrebbe essere necessaria una licenza ministeriale per l’uso di questo apparecchio. Per i possibili requisiti rivolgersi alle autorità competenti. L’utente si assume l’esclusiva responsabilitàperl’acquisizionedellalicenzapergliappartiradiomicrofonicielalicenziabilitàdipendedallaclassicazione e dall’applicazione dell’utente e della frequenza selezionata. (D. Lgs. 269/2001 art.6 comma 3). Le frequenze utilizzate da questo prodotto sono autorizzate solo sul territorio Italiano e potrebbero non essere utilizzabili in altri paesi. Si suggerisce di rivolgersi alle autorità competenti e richiedere le relative informazioni. Paesi Europei per i quali il prodotto ha restrizioni: Regno Unito: IMPLEMENTED. Spagna: LIMITED IMPLEMENTATION. Francia: LIMITED IMPLEMENTATION, for professional users. Danimarca: LIMITED IMPLEMENTATION, tuning range. Malta: LIMITED IMPLEMENTATION, individual license required Irlanda: NOT IMPLEMENTED UK ES FR DK MT IE9 XF 1600 KB REGISTRAZIONE REGISTRAZIONE DA INGRESSI MIC SU MEMORIA USB

1. Accendere l'apparecchio;

2. Inserire una memoria USB nella presa (21);

3. Accendere il microfono;

4. Premere in tasto REC (4) sull'unità e parlare utilizzando il microfono;

5. PremerenuovamenteintastoREC(4)sull'unitàperterminarelaregistrazione;illeregistratoverràsalvatoall'interno

Sesivericaunproblema,attenersiallaproceduradescrittanellaseguentetabella. Se il problema non può essere risolto, contattare il rivenditore o il centro assistenza. Problema Possibili cause Soluzione Nessun suono riprodotto quando l'apparecchio viene acceso

1. Nessuna sorgente sonora in

regolazione volume dal teleconado a livello 0

1. Collegare un dispositivo all'ingresso

2. Regolare il volume

1. Abbassare il volume

2.Controllareeriprodurreun'altrole Audio Nessun suono dal microfono 1. La presa del microfono può non essere collegata correttamente.

2. L'interrutore di accensione sul

microfono può essere in posizione "spento".

3. Volume del microfono basso.

1. Assicurarsi che il microfono sia collegato

correttamente alla presa.

2. Accendere il microfono.

3. Regolare correttamente il volume del

microfono Nessun suono quando si inserisce un dispositivo USB/ Micro SD Card 1.Formatolenonsupportato

card correttamente Impossibile caricare la batteria o la batteria ha una durata breve

1. Il cavo di alimentazione non è

inserito bene nella presa

2. La batteria non è completamente

3. La batteria potrebbe aver termina-

to il suo ciclo di vita

1. Controllare se il cavo di alimentazione è

collegato in modo corretto

2. Normalmente ci vogliono 6-8 ore per

ricaricare completamente la batteria

3. Sostituire la vecchia batteria con una

nuovaaventelestessespecichetecni- che (rivolgersi ad un centro assistenza tecnica). Dagli altoparlanti si sentono forti rumori

1. Microfono acceso ma troppo

vicino all'altoparlante

2. Microfono acceso ma non viene

3. Il Volume del microfono potrebbe

4. Un cellulare viene utilizzato trop-

po vicino all'altoparlante 5.Apparecchisenzalipossono essere molto vicini a chi sta utiliz- zando il microfono

1. Tenere il microfono alla distanza di 2

2. Spegnere il microfono se non utilizzato

3. Abbassare il volume del microfono

4. Tenere il cellulare lontano dall'altoparlan-

te mentre si effettua una chiamata.

5. Tenere il diffusore lontano da apparecchi

wireless ITALIANO10 XF 1600 KB INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato! PROCEDURA PER LA RIMOZIONE DELLA BATTERIA DALL’ALTOPARLANTE AMPLIFICATO Operare esclusivamente in assenza di collegamento dell’apparecchio alla rete elettrica!

1. Smontare e rimuovere il gruppo trolley posteriore; rimuovere le viti che serrano il pannello metallico posteriore

dell'alloggiamento batteria;

2. Rimuoverlo e individuare la batteria;

3. Scollegare la batteria e rimuoverla.

SMALTIMENTO DELLA BATTERIA

Qualunquesiailtipodibatteriaesaurita,essanondeveesseregettatatrairiutidomestici,nelfuocoonell’acqua.Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri di raccolta dedicati.

INFORMAZIONI AGLI UTENTI
