MANUALE UTENTE One ACE

Istruzioni d'uso - IT

Alcoholímetro

Istruzioni d'uso - IT

Responsabilità dell'autore

Le informazioni ivi contenute sono state fornite da ACE Handels- und Entwicklungs GmbH (ACE Instruments) in coscienza e si presuppone la loro esattezza. Il produttore tuttavia non può assumersi la responsabilità per l'utilizzo e per le conseguenze da esso derivanti. Il produttore non è responsabile per le spese o i costi sostenuti a seguito di danni derivanti dall'uso delle informazioni contenute in questo documento. Ci si riserva il diritto di effettuare modifiche a queste istruzioni senza alcun preavviso.

Introduzione

Grazie per aver acquistato il nostro Alcohol Tester ACE one. Il dispositivo è facile da usare e ha un sensore elettrochimico che misura la concentrazione di alcol nel respiro e calcola la concentrazione di alcol nel sangue. Questo dispositivo fornisce risultati di prova con una tolleranza di misurazione di +/- 0,05 % (per mille) al livello di riferimento di 0,50 %.

I risultati, misurati in grammi per litro, sono visualizzati come valori numerici a 3 cifre con 2 posizioni decimali (sull'unità di misura % e mg/L) con il misuratore del livello di alcol nel sangue e possono essere interpretati proporzionalmente 1:1 (il display mostra ad esempio, il valore di 0,36 = 0,36 grammi per litro.

Il sensore elettrochimico Integrato in il dispositivo può essere calibrato. Per garantire l'accuratezza della misurazione di questo dispositivo e la garanzia del sensore, raccomandiamo una calibrazione regolare. È possibile inviare il dispositivo all'indirizzo di servizio specificato su www.alkomat.net.

Questo prodotto può essere usato soltanto in conformità con le Istruzioni per l'uso. Tutti i valori misurati determinati da questo etilometro sono sempre solo una guida e non sono legalmente vincolanti. I test respiratori devono essere eseguiti utilizzando boccagli clip-on (per ogni test deve essere utilizzato un nuovo boccaglio).

Dettagli prodotto

■1 Etilometro ACE one con sensore elettrochimico
■ 2 Batterie AAA (1,5V. Alcalini)
■ 3 Boccagli originali
■ 1 Borsa morbida
■1 Guida rapida (in tedesco e Inglese)
■1 Manuale con istruzioni d'uso (plurilingue)

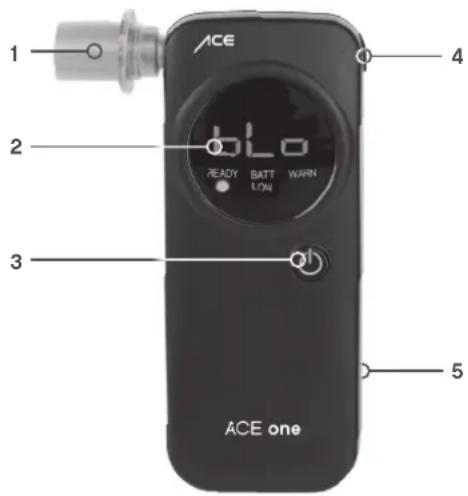

Descrizione della parte principale

ACE 1 2 3 4 blo READY BATT LOW WARN 5 ACE one

1. Boccaglio e Connessione per il boccaglio
2. LC Display (3 cifre, 2 decimali)
3. Pulsante di'avviamento
4. Uscita per l'aria (sempre mantenere libero)
5. Coperchio delle batterle (sul retro del dispositivo)

In questo modo sarà possibile ottenere il risultato più affidabile possibile

A) Dopo l'ultimo sorso d'alcol attendere almeno 15 minuti prima di effettuare l'esame. Durante
questi 15 minuti non si deve mangiare, bere o fumare.
B) Non aprire l'alloggiamento.
C) Non custodire l'unità di alcol test in un luogo freddo o caldo o umido o male arieggiato.
D) Conservare l'unità di alcol test lontano dalla portata dei bambini.
E) Dopo un lungo periodo di immagazzinaggio, effettuare tre test di prova prima di effettuare
il test vero e proprio. Effettuare la prova del tasso alcolico.
F) Non lasciare mai cadere l'unità di alcol test.

G) Sostituire le batterie se scatta l'avviso batteria. La ridotta capacità della batteria può determinare il fallimento del test.

H) Non effettuare I test in luoghi rumorosi (le onde acustiche disturbano il sensore), esposti alle correnti d'aria o non ventilati.

I) Dopo un risultato del test pari o superiore all'1,00 per mille, il sensore deve essere fatto riposare per un periodo di recupero. In questo caso attendere almeno tre minuti fino al test seguente.
J) Non effettuare prove in ambienti molto freddi, molto caldi o non ventilati, fumosi.
K) Conservare l'unità di alcol test in modo tale da evitare che penetrino polvere e liquidi.
L) Non soffiare troppo forte nel boccaglio che è dannoso per Sensore (soprattutto quando molto di saliva penetrare l'apparecchio).

Preparazione per il test

1. Installare 2 batterie AAA nel vano batterie. Rimuovere con cautela il coperchio della batteria sul retro dell'unità e inserire 2 batterie AAA (alcaline, 1,5 V). Rispettare la polarità della batteria (+/-).
2. Inserire un boccaglio sull'apertura laterale per attaccare i boccagli. Assicurarsi che il boccaglio è saldamente inserito. Utilizzare un boccaglio nuovo per ogni persona sottoposta al test.

Esecuzione del test alcolico

1. Premere il pulsante di avvio (al centro della parte anteriore dell'unità) per accendere. „888“ e poi „On“ appaiono per la prima volta sul display, e vengono emessi 4 segnali acustici simultanel. Il dispositivo avvia un conto alla rovescia (da 150 a 0), che dura circa 15-35 secondi. Durante il conto alla rovescia per il riscaldamento, il sensore viene preparato per il test del respiro.
2. Quando il conto alla rovescia raggiunge „O“, si sente un segnale acustico, il display visualizza anche „bLo“ e sul bordo sinistro del display si accende una luce verde. Ora è possibile iniziare il test del respiro. Ora soffiare costantemente e senza fermarsi per circa 5 secondi fino a quando non si sente un altro tono di clacson e 2 beep (Suggerimento: soffiare come se si stesse fischlando senza suono). Arrestare il campione del respiro dopo i 2 segnali acustici.

Nota: Se non si avvia un prelievo respiratorio per 20 secondi dopo la fine del conto alla rovescia o dall'inizio del display „bLo“, lo strumento si spegne automaticamente. Basta premere di nuovo il pulsante di accensione per un nuovo test.

1. Se il test ha avuto esito positivo, le linee tratteggiate si muovono in senso orario sul display. Dopo alcuni secondi sul display viene visualizzato il risultato della stima del contenuto di alcol etilico. Inoltre, si accende il LED verde o quello rosso (a oltre lo 0,50 per mille il rosso, a meno dello 0,50 per mille il verde; è preimpostato il valore limite dello 0,50 per mille).
   I LED rosso e verde si accendono sempre per 15 secondi e, insieme al valore di misura visualizzato, solo il valore di misura può essere visualizzato sul display per 5 secondi. In questi 5 secondi è possibile avviare un nuovo test premendo il pulsante di accensione - se non si preme il pulsante di accensione, l'unità si spegne automaticamente.

2. Quando l'unità è spenta, il display visualizza „OFF“, l'unità emette 4 segnali acustici e si spegne automaticamente.

3. Per eseguire un nuovo test, premere il pulsante di avvio e leggere le Istruzioni per i punti da 2. a 4.

4. Si consiglia di attendere almeno 2 minuti tra due test per consentire al sensore di evaporare completamente l'alcol misurato e di eseguire nuovamente la misurazione correttamente.

È anche possibile spegnere manualmente l'unità in qualsiasi momento tenendo premuto il pulsante di avvio per 2-3 secondi.

■ Utilizzate un bocchino nuovo per ogni persona da controllare! ACE Instruments non si assume nessuna responsabilità per alcun danno causato dall'utilizzo di un bocchino da parte di più persone e per più test.

Utilizzate sempre i bocchini ACE igienici e in confezione singola. Questa unità alcol test per ogni test entra in contatto internamente ed esternamente con secreti umani (sudore, saliva, sangue ecc.).

■ Utilizzate i guanti quando togliete i bocchini utilizzati per un test dal misuratore, soprattutto se il test è stato eseguito da persone estranee. ACE Technik (www.ace-technik.de) mette a disposizione nella sua gamma di prodotti dei guanti appositi.

Avvertenze Importanti

■ Se avete mangiato qualcosa, bevuto dell'alcol oppure fumato una sigaretta aspettate almeno 15 minuti prima di procedere alla misurazione.

■ Questa unità alcol test è un misuratore pregiato e sensibile. Onde mantenere la precisione di misurazione del sensore elettrochimico, l'apparecchio va utilizzato regolarmente. Se l'apparecchio non viene utilizzato per un lungo periodo il sensore potrebbe seccarsi. Consigliamo di utilizzare l'etilometro eseguendo test di tasso alcolemico di almeno 2 volte al mese (anche se non avete bevuto dell'alcol).

In caso risultassero valori Inferiori allo 0,100% (OPPURE 0,010% BAC OPPURE 0,050mg/L – a seconda dell'impostazione) il risultato del test viene indicato con 0,000%. Ciò avviene perché in caso di un basso livello d'alcol possono essere presenti altre sostanze nell'aria espirata, le quali possono influenzare il risultato della prova.

Solo l'utilizzo di bocchini originali ACE Instruments

■ garantisce la precisione dei risultati di misurazione
■garantisce la sicurezza dell'igiene al 100 %
■ garantisce la garanzia integrale dell'apparecchio

ACE Instruments avverte

Dopo il consumo di alcolici, anche se l'apparecchio segnala un tasso alcolemico di un livello „sicuro“, ciò non rappresenta carta blanca per la guida di un'autovettura o per un'altra attività che non dovrebbe essere eseguita sotto l'effetto di alcol.

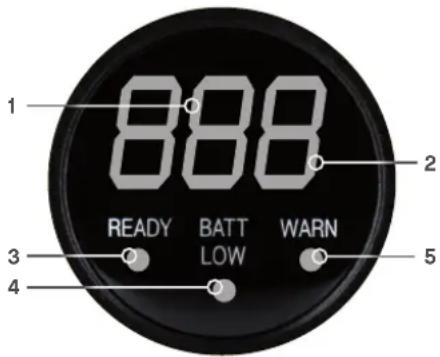

Spiegazione del display e delle spie luminose

1. Il risultato del test è visualizzato per mille con due cifre decimali, può essere interpretato in scala 1:1.
2. L'unità di misura corrisponde allo standard regionale (\% / per mille come standard nell'UE).
3. verde: Pronto. Quando il dispositivo è pronto per il test, la spia verde si accende. Si accende anche quando il risultato del test è al di sotto del livello di avviso impostato.
4. Giallo: batteria scarica. Quando le batterie sono scariche, la spia gialla lampeggia. Sostituire le due batterie alcaline AAA da 1,5 V.
5. Rosso: Avviso. Se il risultato della misurazione è superiore allo 0,50 per mille, la spia rossa si accende.

Calibratura

Per ottenere la precisione dell'apparecchio, ACE Instruments consigliamo la calibratura con un intervallo di dopo 500 test o dopo circa 6 mesi. La calibratura non essere coattivo, tuttavia la precisione cala senza la calibratura e inoltre, la garanzia per il sensore scade. L'apparecchio può essere inviato per la calibratura all'indirizzo dal sito www.alkomat.net.

Si consiglia di inviare l'apparecchio come pacco postale così in caso di irreperibilità della ricevuta di consegna per esempio, sia possibile l'indagine dell'ordine.

A seguito di modifiche del prodotto le sequenze operative possono subire dei cambiamenti. Ciò può accadere senza comunicazione preliminare e con adeguamento delle istruzioni per l'uso e non costituisce motivo di reclamo, restituzione o riduzione del prezzo. L'utente, è tenuto a riconoscere le differenze tra le istruzioni per l'uso e l'uso effettivo e a reagire di conseguenza.

Note alle batterie

Il dispositivo a cui si riferiscono queste istruzioni per l'uso contiene 2 batterie AAA (1,5V, Alcalini). Queste batterie non devono essere ricaricate. Se si tenta di ricaricarle si possono causare danni agli oggetti e lesioni alle persone. Non è consentito neppure l'uso di batterie ricaricabili, poiché queste potrebbero danneggiare il dispositivo stesso. Le batterie scariche non possono essere gettate nei rifiuti domestici. Le batterie vecchie possono contenere sostanze inquinanti che possono nuocere all'ambiente e alla salute. Si prega di smaltire le batterie nelle rivendite specializzate o nei centri di riciclaggio dei Comuni. La restituzione è gratuita e prescritta dalla legge. Si prega di gettare solo le batterie scariche negli appositi contenitori e, in caso di batterie al litio, di scollegare i poli.

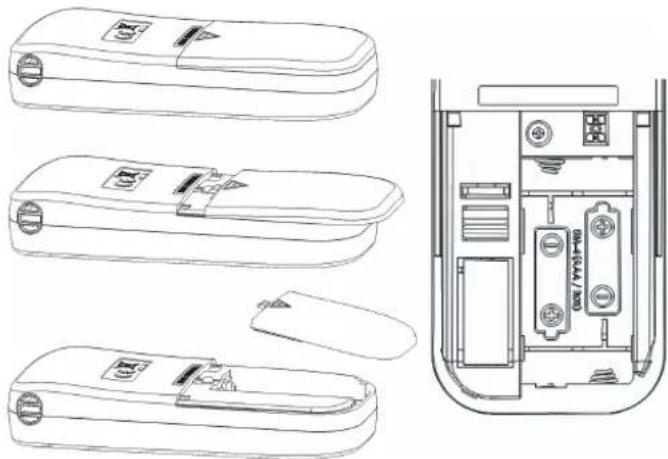

Esercitare una leggera pressione sul coperchio del vano batterie sul retro dell'unità. Spingere il coperchio verso il basso sul bordo inferiore in direzione della freccia. Le figure che seguono illustrano il procedimento in forma grafica.

Prestare attenzione alla polarità della batteria (+/-).

Tutte le batterie vengono riciclate. Possono essere riciclate materie prime importanti come ferro, zinco o nichel: non lasciate che queste vadano perse. Il riciclaggio delle batterie è il modo più facile per rispettare l'ambiente.

Il simbolo del cassonetto significa che: le batterle non possono essere gettate nel rifiuti domestici. Le indicazioni sotto i cassonetti corrispondono a:

■ Hg: La batteria contiene mercurio
■ Cd: La batteria contiene cadmio
■ Pb: La batteria contiene piombo

Segnalazioni di avvertimento
Messaggio Causa & Azione Messaggio Causa & Azione

	Se il risultato del test è superiore allo 0,50 per mille, si accende il segnale di avvertimento rosso e si sente anche un tono di avvertimento.		La batteria è troppo scarica per eseguire un test. Dopo questa visualizzazione, l'unità si spegne automaticamente. Sostituire le due batterie alcaline da 1,5 V.
	Se il risultato del test è superiore a 4,00 per mille, si accende il segnale di avvertimento rosso e si sente anche un tono di avvertimento.		Il campionamento del respiro era troppo debole o troppo volatile. Per un nuovo test, premere il pulsante di avvio e soffiare continuamente nel boccaglio collegato al dispositivo per 3-5 secondi.
	Se sono stati eseguiti più di 500 test con l'apparecchio, sul display viene visualizzato "CAL". Lo strumento è ancora in funzione, ma è necessario eseguire una calibrazione il prima possibile. Si prega contattare ACE Instruments.		Se la temperatura ambiente non è compresa tra 5°C e 40°C, sul display viene visualizzato "OUT" e l'unità si spegne automaticamente. Utilizzare l'apparecchio solo entro il campo di temperatura sopra indicato.

Dati tecnici*

Sensore Sensore elettroch	mlco
Precisione ± 0,05% a 0,50%	(‰ = impostazione di base)O ± 0,005% BAC a 0,050% BAC (USA)O ± 0,025mg/L a 0,25mg/L (UK)
Intervalli di misura 0,000 fino	a 4,000% (‰ = Impostazione di base)O 0,000 fino a 0,400% BACO 0,000 fino a 2,000mg/L
Fase di riscaldamento 15 fino	a 35 secondi (se il risultato del test è elevata, allora il sensore ha bisogno di più tempo per evaporare l'alcol)
Tempo di risposta 3 fino a 22 secondi
Misure 114 × 47 × 24mm (A x L x P)
Peso 84g (incluso le batterie)
Alimentazione elettrica 2 batterie AAA 1,5V , Alkaline (=energia per un massimo di 1000 test)
Le condizioni ambientali temperature	+5 fino a 40^
Temperatura del supporto 0	fino a 40^
Taratura Dopo 500 test o dopo circa 6 mesi. Potete inviare l'apparecchio per la calibrazione all'indirizzo assistenza Indicato sotto www.alkomat.net.

*I dati tecnici possono essere modificati per miglioramenti funzionali (senza preavviso).

Garanzia e responsabilità

La ACE Handels- und Entwicklungs GmbH (ACE Instruments) assicura una garanzia su errori di materiale e di elaborazione di due anni dopo l'acquisto per il prodotto al quale si riferiscono questa garanzia e la dichiarazione di responsabilità (in tutte le versioni e le denominazioni); una garanzia di un anno sul sensore. Questa garanzia include l'elettronica e l'alloggiamento e/o si riferisce al sensore senza I componenti di campionatura. Sono esclusi dalla garanzia quei componenti che in caso di inefficacia devono essere inevitabilmente distrutti (ad es, i fusibili). La garanzia si applica a partire dalla data della consegna o della prima messa in servizio (si applica l'intervallo più breve), qualora non venga diversamente indicato nella documentazione della ACE Instruments.

Limitazione della responsabilità e della garanzia

1. Limitazione del prodotto

ACE Instruments respinge qualsiasi ulteriore garanzia assunta espressamente o tacitamente, inclusa la vendibilità del prodotto e la sua idoneità per un determinato uso. La garanzia non si applica per la taratura. Dopo la sostituzione del sensore la taratura è assolutamente necessaria. Se per un prodotto sono necessarie una sostituzione di sensore e/o una taratura, l'utente riceverà un preventivo di spesa. Se l'utente rifiuterà il preventivo di spesa, ACE Instruments restituirà il prodotto non riparato/non calibrato ed il prodotto verrà contrassegnato di conseguenza.

Se il prodotto non dovesse adempire a questa prestazione di garanzia, i diritti dell'acquirente verrebbero limitati, e con essi gli obblighi della ACE Instruments, con esclusiva discrezione della ACE Instruments in materia di sostituzione o riparazione delle merci interessate o di rimborso del prezzo d'acquisto per le merci contestate.

2. Limitazione dell'uso

ACE Instruments declina qualsiasi responsabilità in caso di danni supplementari, danni collaterali o danni come mancato lucro e mancato uso derivati dalla vendita, dalla produzione o dall'utilizzo dei prodotti venduti in relazione a questa limitazione di responsabilità, indipendentemente dal fatto che questi requisiti derivino da contratti, negligenza o da altre azioni con colpa.

Il prodotto a cui è legata questa dichiarazione di garanzia e di responsabilità, non importa in quale versione e in quale denominazione, non può essere chiamato in causa in modo giuridicamente vincolante per determinare l'idoneità di una persona a guidare un veicolo o ad eseguire un'azione che potrebbe presentare rischi per sé e per gli altri se si è sotto l'influenza dell'alcol.

L'esame attento di tutti i prodotti al momento della consegna, per verificare la presenza di eventuali danni, una taratura conforme all'uso previsto dal compratore e all'uso conforme, la riparazione e la manutenzione realizzate in conformità con le istruzioni presenti nella documentazione della ACE sono prerequisiti per questa garanzia. Se gli interventi di manutenzione o di riparazione vengono effettuati da personale non qualificato e se si utilizzano di materiali di consumo e parti di ricambio non approvati, questa garanzia decade. Come per tutti i prodotti tecnici è prerequisito fondamentale e necessario ai fini della garanzia della ACE Instruments che tutti gli utenti di questi prodotti abbiano confidenza con l'utilizzo, le capacità e i limiti di tale prodotto, come indicato nella rispettiva documentazione.

3. Limitazione di consulenza

L'acquirente conferma di aver verificato l'idoneità all'uso dei beni acquistati per lo scopo previsto. Tra le parti viene espressamente convenuto che qualsiasi consulenza tecnica o di altro genere da parte ACE Instruments in materia di utilizzo di merci e servizi avverrà gratuitamente e a rischio esclusivo dell'acquirente. Dei propri consigli o dei risultati di tali consigli ACE Instruments non si assume nessun tipo di responsabilità.
