MANUAL DE USUARIO One ACE

Manual de instrucciones - ES

Atemalkoholtester

ACE one

Manual de instrucciones - ES

Responsabilidad del autor

La información contenida en este documento ha sido cuidadosamente elaborada por ACE Handels- und Entwicklungs GmbH (ACE Instruments) bajo la premisa de su exactitud. Sin embargo, el autor no puede asumir responsabilidad alguna por el uso de dicha información y por las consecuencias que pudieran resultar. El autor no se hace responsable de ningún costo o gasto por daños y perjuicios derivados de la utilización de la información contenida en este documento. Reservado el derecho de modificación de esta información sin previo aviso.

Introducción

Muchas gracias por comprar nuestro probador de alcohol ACE one! El alcoholímetro es un apparato medidor con sensor electroquímico. El alcoholímetro mide la concentración de alcohol en el aire espirado y calcula, a partir del valor obtenido, la concentración de alcohol en sangre. Este aparato tiene una tolerancia de medición de +/- 0,05% (por mil) con el valor de referencia de 0,50 por mil.

Los resultados de medición determinados por mil se muestran como un valor numérico de 3 dígitos con 2 decimales y pueden interpretarse 1:1 (por ejemplo, la pantalla muestra el valor 0,36 = 0,36 por mil).

El sensor electroquímico integrado en el probador de alcohol puede calibrarse. Para mantener la precisión de medición de este instrumento y la garantía del sensor, recomendamos una calibración regular. Puede enviar el instrumento para su calibración a la dirección de servicio indicada en www.alkomat.net

El aparato sólo puede ser usado conforme a las instrucciones del manual de instrucciones. Todos los valores de medición indicados por este aparato de pruebas de alcohol sirven siempre sólo como punto de referencia y no son legalmente vinculantes. En cada test de respiración se debe usar una boquilla nueva (por razones higiénicas y para evitar mediciones defectuosas que pueden resultar por posibles restos de alcohol en una boquilla ya utilizada).

■1 Alcoholímetro ACE one con sensor electroquímico
■2 Baterías AAA (1.5 V, alcalinas)
■3 Boquillas
■1 Bolso suave
■1 Guía de inicio rápido (en alemán y en inglés)
■1 Manual de instrucciones (poliglota)

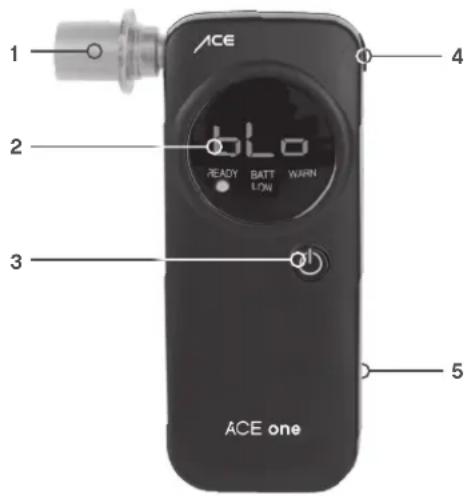

Descripción de las diferentes partes del aparato

ACE 1 2 3 4 blo READY BATT LOW WARN 5 ACE one

1. Boquilla y Apertura para la fijación de las boquillas
2. Pantalla LC (3 dígitos, 2 decimales)
3. Botón de inicio
4. Salida de aire (mantener siempre clara)
5. Tapa de la batería (en la parte posterior del dispositivo)

Así se obtiene un posible un resultado exacto

A) Esperar al menos 15 Minutos después del último trago de alcohol hasta la prueba de alcohol. No comer, beber ni fumar durante este tiempo.
B) No abrir la carcasa.
C) No guardar la unidad de prueba de alcohol en un lugar frío, caliente, húmedo o mal ventilado.
D) Mantenga la unidad de prueba de alcohol fuera del alcance de los niños.
E) Después estar guardado mucho tiempo, haga tres pruebas antes de efectuar la verdadera prueba de alcohol.
F) No deje caer la unidad de prueba de alcohol.

G) Reemplazar la pila si el rendimiento es bajo. Una pila baja produce resultados de prueba falsos.
H) No realice ninguna prueba si hay ruido fuerte (la ondas sonoras afectan al sensor), o con corrientes de aire o en lugares mal ventilados.
I) Después de un resultado de prueba de 1,00 por mill o superior el sensor necesita más tiempo de recuperación. Espere en este caso al menos tres minutos hasta la prueba siguiente.
J) No realice ninguna prueba en un entorno muy frío, muy caliente, mal ventilado o con humo. K) Guarde la unidad de prueba de alcohol de forma que no le entre polvo ni líquidos.
L) No sople con demasiada fuerza sobre el aparato, pues esto puede dañar el sensor (ante todo, si al soplar llega mucha saliva al aparato).

Preparación para la prueba

1. Instale 2 pilas AAA en el compartimiento de las pilas. Retire con cuidado la tapa de las pilas de la parte posterior de la unidad e inserte 2 pilas AAA (alcalinas, 1,5 V). Observe la polaridad de la batería (+/-).
2. Coloque una boquilla en la abertura lateral para fijar las boquillas. Asegúrese de que la boquilla esté bien asentada. Use una boquilla nueva para cada persona de prueba.

Realización de la prueba

1. Presione el botón de inicio (en el centro de la parte frontal de la unidad) para encenderla. „888“ y luego „On“ aparecen por primera vez en la pantalla, se escuchan 4 pitidos simultáneamente. El dispositivo inicia una cuenta atrás (de 150 a 0), que dura entre 15 y 35 segundos. Durante la cuenta atrás de calentamiento, el sensor está preparado para la prueba de aliento.
2. Cuando la cuenta atrás llega a „0“, se oye un pitido, la pantalla también muestra „bLo“ y se enciende una luz verde en el borde izquilerdo de la pantalla. Ahora puede comenzar la prueba de aliento. Ahora sopla constantemente y sin parar durante unos 5 segundos hasta que escuches otro tono y 2 pitidos (Consejo: sopla como si estuvieras silbando sin sonido). Detenga la muestra de aliento después de los 2 pltidos.
   Nota: Si no inicia una muestra de aliento durante los 20 segundos siguientes al final de la cuenta atrás o desde el inicio de la pantalla „bLo“, el instrumento se apaga automáticamente. Simplemente presione el botón de encendido de nuevo para realizar una nueva prueba.
3. Si la prueba fue exitosa, las líneas discontinuas se mueven en el sentido de las agujas del reloj en la pantalla. Después de unos segundos aparece en la pantalla el resultado del contenido estimado de alcohol en el aliento. Además, se enciende el LED verde o rojo (a más de 0,50 por mil el rojo, por debajo de 0,50 por mil el verde; el valor límite de 0,50 por mil está preajustado). Los LEDs rojo y verde se encienden siempre durante 15 segundos y, junto con el valor medido visualizado, sólo se puede ver el valor medido en la pantalla durante 5 segundos. En estos 5 segundos puede iniciar una nueva prueba presionando el botón de encendido - si no presiona el botón de encendido, la unidad se apaga automáticamente.

4. Cuando la unidad se apaga, la pantalla muestra „OFF“, la unidad emite un pitido 4x y se apaga automáticamente.

5. Para realizar una nueva prueba, pulse el botón de inicio y siga las instrucciones de los puntos 2. a 4.

6. Se recomlenda esperar al menos 2 minutos entre 2 pruebas para permitir que el sensor evapore completamente el alcohol medido y vuelva a medir correctamente.

También puede apagar la unidad manualmente en cualquier momento pulsando y manteniendo pulsado el botón de inicio durante 2-3 segundos.

ACE Instruments recomienda

■ iUtilice siempre una boquilla nueva para cada persona! ACE Instruments no asume ninguna responsabilidad por cualquier daño causado por el uso de una boquilla para varias personas.

■ Utilice siempre la boquilla ACE higiénica y envasada individualmente. En cada prueba con el aparato de pruebas entra en contacto excreciones humanas (sudor, saliva, sangre, etc.).

■ Utilice guantes para quitar una boquilla usada, especialmente si se ha usado con personas extrañas. ACE Technik (www.ace-technik.de) incluye guantes apropiados en su surtido.

Advertencia importante

■ Si ha comido algo, ha bebido alcohol o ha fumado un cigarrillo, debe esperar al menos 15 minutos antes de empezar con la medición.

■ Esta unidad de prueba de alcohol es un medidor de alta calidad y sensible. Para mantener la precisión del sensor sensor electroquímico, el aparato debe ser utilizado regularmente. Si el aparato no se utilizado durante un período de tiempo largo, el sensor puede secarse. Por mes recomendamos realizar al menos 2 pruebas de alcohol (incluso si no se ha bebido alcohol).

■ En valores de medición menores de 0,10‰ (O BIEN 0,01% BAC O BIEN 0,05mg/L según ajuste) el resultado de la prueba se indica como 0,000‰. Esto sucede porque en niveles muy bajos de alcohol puede haber otras sustancias en el aire aspirado que influyen en el resultado de la prueba.

Utilice solamente boquillas originales de ACE Instruments

■Asegúrese de la precisión de los resultados

■ Garantice el 100% de seguridad de higiene

■Asegure la garantía completa del aparato

ACE Instruments avisa

Incluso si el aparato Indica el nivel "seguro", después de beber alcohol no hay garantía para conducir un vehículo u otra actividad que no se debe realizar bajo la influencia del alcohol.

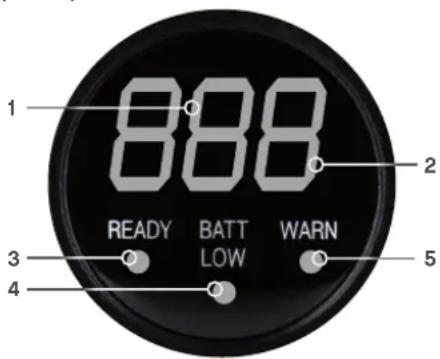

Explicación de la pantalla y de las luces de advertencia

1. El resultado de la prueba se muestra en milésimas con 2 decimales, se puede interpretar 1:1.
2. La unidad de medida corresponde a la norma regional ( % / por mil como norma en la EU).
3. Verde: Listo. Cuando el dispositivo está listo para la prueba, la luz verde se enciende.
   También se ilumina cuando el resultado de la prueba está por debajo del nivel de advertencia ajustado.
4. Amarillo: Batería baja. Cuando las pilas están bajas, la luz amarilla de advertencia parpadea. Sustituya las dos pilas alcalinas AAA de 1,5 V.
5. Rojo: Advertencia. Si el resultado de la medición es superior a 0,50 por mil, se enciende la luz roja de advertencia.

Calibración

ACE Instruments recomienda la calibración del sensor del aparato aproximadamente cada 6 meses o después de 500 pruebas (lo que ocurra primero). La calibración no necesariamente tiene que hacerse, pero la precisión del sensor Integrado está disminuyendo constantemente y la garantía del sensor se anula. Puede enviar el aparato para calibración a la dirección de servicio indicada en www.alkomat.net.

Recomendamos el envío como paquete para que en caso pérdida se pueda localizar mediante seguimiento.

Las modificaciones del producto pueden cambiar el funcionamiento descrito. Esto puede realizarse sin previo aviso y la adaptación de las instrucciones no es ninguna razón para realizar reclamaciones, devoluciones o reducción del precio. Es responsabilidad del usuario reconocer y reaccionar a las divergencias entre el manual de instrucciones y el funcionamiento real.

Notas para las baterías

El aparato al que se refiere este manual de instrucciones contiene 2 baterías alcalinas AAA. Estas baterías no son adecuadas para ser recargadas. El intento de recarga puede causar daños a personas y cosas. No se pueden emplear pilas recargables en el aparato, puesto que pueden dañar el aparato.

Si las baterías estan vacías no se pueden tirar con la basura doméstica. Las pilas usadas contienen contaminantes que pueden dañar el medio ambiente y la salud. Las pilas se deben entregar en el comercio o en los puntos de reciclaje del municipio. La devolución es gratuita y legalmente obligatoria. Debe tirar solo pilas vacías en los contenedores apropiados y cubrir los terminales de las pilas de litio con cinta adhesiva.

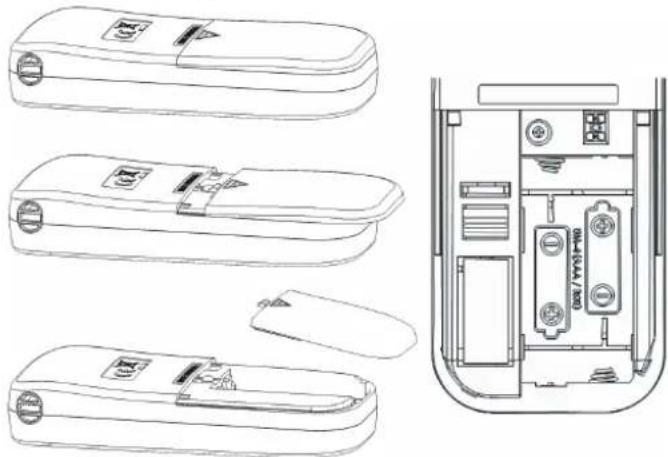

Cambio de las pilas

Aplique una ligera presión a la tapa del compartimento de la batería en la parte posterior de la unidad. Empuje la cubierta hacia abajo en el borde inferior de la cubierta en la dirección de la flecha. Las siguientes figuras muestran el procedimiento en forma de gráfico.

Preste atención a la polaridad de la batería (+/-).

El reciclaje de la pila es la actividad ecológica más fácil del mundo. Los cubos de la basura indican que las pilas y baterías viejas no se deben ser tirar junto con la basura doméstica. Pueden ser reutilizadas y recuperar materias primas vallosas como hierro, clnc y níquel.

Las denominaciones que se encuentran debajo de los contenedores tachados significan lo siguiente:

■ Hg: Baterias que contienen mercurio
■ Cd: Baterías que contienen cadmio
■ Pb: baterias que contienen plomo

Advertencias
Significación Causa & Acción Significación Causa & Acción

	Si el resultado de la prueba es superior a 0,50 por mil, se enciende la señal de advertencia roja y también se oye un tono de advertencia.		La batería está demasiado baja para realizar una prueba. Después de esta indicación, el aparato se desconecta automáticamente. Sustituya las dos pilas alcalinas de 1,5 V.
	Si el resultado de la prueba es superior a 4,00 por mil, la señal de advertencia roja se ilumina y también se puede escuchar un tono de advertencia.		El muestreo de su aliento fue demasiado débil o demasiado volátil. Para una nueva prueba, por favor presione el botón de inicio y sople continuamente en la boquilla conectada al dispositivo durante 3-5 segundos.
	Si ha realizado más de 500 pruebas con el aparato, en el display aparece "CAL". El instrumento sigue funcionando, pero debe realizar una calibración lo antes posible. Póngase en contacto con ACE Instruments.		Si la temperatura ambiente no está entre 5°C y 40°C, en el display aparece "OUT" y el aparato se apaga automáticamente. Por favor, utilice el dispositivo sólo dentro del rango de temperatura indicado anteriormente.

Datos técnicos*
Sensor Sensor electroquímico

Precisión +/- 0,05% a 0,50%	(‰ = ajuste básico fijo)O +/- 0,005% a 0,05% BAC (% BAC = unidad de medida en América)O +/- 0,025mg/L a 0,50mg/L (mg/L = unidad de medida en Gran Bretaña)
Indicación de la concentración de alcohol en sangre	0,000 hasta 4,000% (‰ = ajuste básico fijo)O 0,000 hasta 0,400% BAC (USA)O 0,000 hasta 2,000mg/L (Gran Bretaña)
Tiempo de calentamiento 15 h	hasta 35 segundos (con 0,5 por mil, cuanto mayor es el valor por mil, más tiempo necesita el sensor para evaporar el contenido de alcohol del aire medido)
Tiempo de respuesta 3 hasta	22 segundos
Dimensiones del aparato 114 x 47 x 24mm (A x A x P)
Peso 84g (incluyendo la batería)
Alimentación eléctrica 2 baterías AAA 1.5 v, alcalinas (= energía para hasta 1000 pruebas)
Temperatura de servicio +5°C	a 40°C
Temperatura de almacenaje 0°C a 40°C
Calibración Aproximadamente	cada 6 meses o tras 500 pruebas (lo que ocurra primero). Pueden enviar el aparato para calibrar a la dirección indicada en www.alkomat.net.

*Los datos técnicos pueden cambiar para mejoras funcionales (sin previo aviso).

Garantía y responsabilidades

La empresa ACE Handels- und Entwicklungs GmbH (ACE Instruments) otorga para este producto, que se entrega con su correspondiente declaración de garantía y responsabilidades, en todas sus versiones y denominaciones, una garantía de dos años desde la fecha de su adquisición, garantía que cubre fallos tanto materiales como de fabricación; la garantía para el sensor es de un año. Esta garantía incluye la electrónica y la carcasa del aparato o hace referencia al sensor sin los componentes destinados a la toma de la prueba. Los componentes que al activarse son destruidos (por ejemplo fusibles) no se incluyen en la garantía. La garantía es válida desde la fecha de entrega o fecha de la primera puesta en servicio (siendo válido el período más corto), siempre y cuando en la documentación que acompaña al producto de ACE Instruments no conste otra cosa.

Limitaciones de la garantía y de las responsabilidades

1. Limitación del producto

ACE Instruments declina cualquier otra garantía explícita o implícita, incluyendo la comerciabilidad o idoneidad para un determinado propósito. Especialmente, la garantía no es aplicable a la calibración del aparato. Después de un reemplazo del sensor es imperativo volver a calibrar el aparato.

Cuando en un producto se hiciera necesario reemplazar el sensor y/o realizar una calibración, bajo demanda el usuario recibirá un presupuesto. Si el usuario rechazara este presupuesto ACE Instruments se limitará a devolver el producto no reparado / no calibrado, y dicho producto será identificado como tal. En caso de que el producto no cumpliera con las condiciones de esta garantía, las exigencias del comprador y las obligaciones de ACE Instruments se limitarán – exclusivamente y según los criterios de ACE Instruments – al reemplazo o la reparación de las mercancías afectadas, o a la devolución del precio de compra de las mercancías reclamadas.

2. Limitación de la utilización

ACE Instruments en ningún caso se hace responsable de eventuales daños y perjuicios adicionales, daños incidentales o consecuentes, incluyendo eventuales reducciones de beneficios y pérdidas de uso que podrían resultar de la venta, fabricación o utilización de los productos vendidos bajo esta exención de responsabilidades, independientemente de si estas exigencias derivan de contratos, negligencias u otros actos líícitos.

El producto al que se adjunta esta declaración de garantía y responsabilidad, independientemente de su versión o denominación, no podrá utilizarse de modo legalmente vinculante para evaluar la capacidad de una persona para conducir un vehículo o realizar cualquier otra acción cuya ejecución bajo la influencia del alcohol pudiera poner en peligro a dicha persona o a terceros.

Una inspección cuidadosa del producto en el momento de su entrega, una calibración adecuada para las aplicaciones específicas del comprador, la utilización exclusiva del aparato con los fines previstos así como la realización de las reparaciones y del mantenimiento según las instrucciones contenidas en la documentación del producto entregada por ACE Instruments son requisitos imperativos para la validez de esta garantía. Cualquier reparación o mantenimiento realizados por personal no cualificado o la utilización de materiales consumibles o piezas de recambio no autorizados tendrá como consecuencia la anulación de esta garantía. Como en todos los productos técnicamente sofisticados, una de las condiciones fundamentales y vinculantes para la garantía otorgada por ACE Instruments es que todos los usuarios de estos productos estén familiarizados con con el uso y con las capacidades y limitaciones del producto, tal como se describen en la documentación del producto.

3. Limitación de asesoramiento

El comprador confirma haber examinado bajo su propia responsabilidad la intención de utilización y la adecuación de los productos adquiridos para las aplicaciones previstas por él. Entre las partes queda explícitamente acordado que cualquier asesoramiento técnico o de otra índole por parte de ACE Instruments con respecto al uso de mercancías o servicios se ha hecho de forma gratuita y bajo el riesgo exclusivo del comprador. Por este motivo, ACE Instruments declina toda obligación o responsabilidad derivada de las recomendaciones o de sus resultados.
