MANUALE UTENTE AF33 ACE

Istruzioni d'uso - IT

Alcoholímetro

Istruzioni d'uso - IT

Responsabilità dell'autore

Le informazioni ivi contenute sono state fornite da ACE Handels- und Entwicklungs GmbH (ACE Instruments) in coscienza e si presuppone la loro esattezza. Il produttore tuttavia non può assumersi la responsabilità per l'utilizzo e per le conseguenze da esso derivanti. Il produttore non è responsabile per le spese o i costi sostenuti a seguito di danni derivanti dall'uso delle informazioni contenute in questo documento. Ci si riserva il diritto di effettuare modifiche a queste istruzioni senza alcun preavviso.

Introduzione

Grazie per aver acquistato il nostro etilometro ACE AF-33. Il dispositivo è facile da usare e ha un sensore elettrochimico che misura la concentrazione di alcol nel respiro e calcola la concentrazione di alcol nel sangue. Questo dispositivo fornisce risultati di prova con una tolleranza di misurazione di +/- 0,05% (per mille) al livello di riferimento di 1,00% e 25 °C temperatura ambiente.

I risultati, rilevati in grammi al litro, vengono visualizzati utilizzando il dispositivo per la misurazione del tasso di alcolemia sotto forma di valori numerici a 3 cifre con 2 punti decimali (all'unità di misura % e mg/L) e sono interpretabili in proporzione 1:1 (p.es. il display indica il valore 0,36 = 0,36 grammi al litro). I valori misurati in% BAC vengono visualizzati come 4 cifre con 3 posizioni decimali.

Il sensore elettrochimico incorporato nell'ACE AF-33 può essere calibrato. Per mantenere l'accuratezza della misurazione di questo dispositivo e la garanzia del sensore, raccomandiamo una calibrazione regolare. È possibile inviare il dispositivo per la calibrazione all'indirizzo di servizio specificato su www.alkomat.net.

Questo prodotto può essere usato soltanto in conformità con le istruzioni per l'uso. Tutti i valori misurati determinati da questo etilometro sono sempre solo una guida e non sono legalmente vincolanti. I test respiratori devono essere eseguiti utilizzando boccagli clip-on (per ogni test deve essere utilizzato un nuovo boccaglio).

Dettagli prodotto

■ 1 Etilometro ACE AF-33 (con sensore elettrochimico)
■ 2 Batterie AAA (1,5V, Alcalini)
■ 6 Boccagli originali
■ 1 Borsa morbida
■ 1 Guida rapida (in tedesco e inglese)
■ 1 Manuale con istruzioni d'uso (plurilingue)

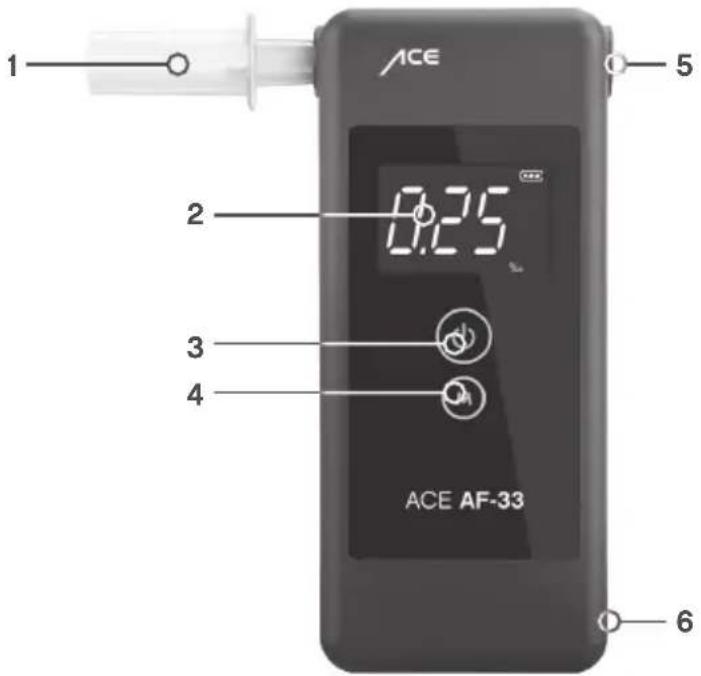

Descrizione della parte principale

ACE 1 2 3 4 0.25 ACE AF-33 5 6

1. Boccaglio e Connessione per il boccaglio
2. Display LC (3 cifre a %o e mg/L o 4 cifre a % BAC)
3. Pulsante di'avviamento
4. Pulsante memoria
5. Uscita per l'aria (sempre mantenere libero)
6. Coperchio delle batterie

In questo modo sarà possibile ottenere il risultato più affidabile possibile

A) Dopo l'ultimo sorso d'alcol attendere almeno 15 minuti prima di effettuare l'esame.
Durante questi 15 minuti non si deve mangiare, bere o fumare.
B) Non aprire l'alloggiamento.
C) Non custodire l'unità di alcol test in un luogo freddo o caldo o umido o male arieggiato.
D) Conservare l'unità di alcol test lontano dalla portata dei bambini.
E) Dopo un lungo periodo di immagazzinaggio, effettuare tre test di prova prima di effettuare il test vero e proprio. Effettuare la prova del tasso alcolico.
F) Non lasciare mai cadere l'unità di alcol test.
G) Sostituire le batterie se scatta l'avviso batteria. La ridotta capacità della batteria può determinare il fallimento del test.
H) Non effettuare i test in luoghi rumorosi (le onde acustiche disturbano il sensore), esposti alle correnti d'aria o non ventilati.
I) Dopo un risultato del test pari o superiore all'1,00 per mille, il sensore deve essere fatto riposare
per un periodo di recupero. In questo caso attendere almeno tre minuti fino al test seguente.
J) Non effettuare prove in ambienti molto freddi, molto caldi o non ventilati, fumosi.
K) Conservare l'unità di alcol test in modo tale da evitare che penetrino polvere e liquidi.
L) Non soffiare troppo forte nel boccaglio che è dannoso per Sensore (soprattutto quando molto di saliva penetrare l'apparecchio).

Preparazione per il test

1. Inserire 2 batterie AAA nel vano batterie. Rimuovere con attenzione il coperchio del vano batterie sul lato posteriore dell'apparecchio e inserire 2 batterie AAA (alcalina da 1,5 V). Prestare attenzione alla polarità della batteria (+/-).

2. Inserire un bocchino sull'apposita apertura laterale. Assicurarsi che il bocchino sia correttamente fissato.

Utilizzare un nuovo bocchino per ciascun utente da testare.

Esecuzione del test alcolico

1. Premere il pulsante di accensione (sulla parte anteriore dell'unità) per 2 secondi per accenderlo, dopo aver rilasciato il pulsante di accensione si sentirà un segnale acustico. Il numero totale di test finora eseguiti con il dispositivo viene visualizzato brevemente.

1. Viene emesso un secondo segnale acustico e viene visualizzato il numero di giorni rimanenti fino all'ora di calibrazione successiva. Quando si raggiunge questo valore, lampeggia una luce blu sui bordi sinistro e destro del display e appare anche "CAL" sul display.

1. Dopo la visualizzazione del tempo di calibrazione, viene emesso un terzo segnale acustico e lo strumento si riscalda durante un conto alla rovescia. Quando raggiunge il numero "2", fare un respiro profondo per preparare il test del respiro.

1. Quando il conto alla rovescia è terminato, si sentirà un doppio bip e 3 righe appariranno sul bordo sinistro del display. Sul display lampeggia inoltre la scritta "START". Ora è possibile iniziare il test del respiro.

1. Ora soffiare costantemente e senza pausa per circa 5 secondi fino a quando non si sente un clack tone e un doppio beep. Durante il test si sente un bip continuo. CONSIGLIO: Soffiare il campione di respiro in questo modo, cioè se si desidera fischiare senza suono. Se il test ha avuto esito positivo, le linee tratteggiate si muoveranno nell'angolo del display (vedere l'immagine a sinistra). Il display "FLo" significa che il vostro campione di respiro non era sufficiente. Premere nuovamente il pulsante di avvio per 2 secondi e avviare un nuovo test.

1. Se il campione di respiro era sufficiente, si vedrà il risultato lampeggiante della gradazione alcolica stimata in aria per circa 12 secondi dopo pochi secondi. Non appena il risultato della misurazione smette di lampeggiare, è possibile avviare un nuovo test. Premere di nuovo il pulsante di avviamento per 2 secondi.

Nota: L'apparecchio si spegne automaticamente dopo ca. 30 secondi senza ulteriori verifiche - subito prima si sente 1 beep e sul display appare „Out“: dopodiché si sente un altro beep

e l'apparecchio si spegne completamente. È inoltre possibile spegnere manualmente l'etilometro premendo il pulsante di avvio per 2-3 secondi, un segnale acustico verrà emesso poco prima dello spegnimento e sul display apparirà contemporaneamente la scritta „Off“.

Utilizzate un bocchino nuovo per ogni persona da controllare! ACE Instruments non si assume nessuna responsabilità per alcun danno causato dall'utilizzo di un bocchino da parte di più persone e per più test.

Utilizzate sempre i bocchini ACE Instruments igienici e in confezione singola. Questa unità alcol test per ogni test entra in contatto internamente ed esternamente con secreti umani (sudore, saliva, sangue ecc.).

Utilizzate i guanti quando togliete i bocchini utilizzati per un test dal misuratore, soprattutto se il test è stato eseguito da persone estranee. L'ACE Technik (www.ace-technik.de) mette a disposizione nella sua gamma di prodotti dei guanti appositi.

Avvertenze importanti

Se avete mangiato qualcosa, bevuto dell'alcol oppure fumato una sigaretta aspettate almeno 15 minuti prima di procedere alla misurazione.

Questa unità alcol test è un misuratore pregiato e sensibile. Onde mantenere la precisione di misurazione del sensore elettrochimico, l'apparecchio va utilizzato regolarmente. Se l'apparecchio non viene utilizzato per un lungo periodo il sensore potrebbe seccarsi. Consigliamo di utilizzare l'etilometro eseguendo test di tasso alcolemico di almeno 2 volte al mese (anche se non avete bevuto dell'alcol).

In caso risultassero valori inferiori allo 0,07‰ (OPPURE 0,007% BAC OPPURE 0,035mg/L – a seconda dell'impostazione) il risultato del test viene indicato con 0,000 ‰. Ciò avviene perché in caso di un basso livello d'alcol possono essere presenti altre sostanze nell'aria espirata, le quali possono influenzare il risultato della prova.

Solo l'utilizzo di bocchini originali ACE Instruments

■ garantisce la precisione dei risultati di misurazione
■ garantisce la sicurezza dell'igiene al 100 %
■ garantisce la garanzia integrale dell'apparecchio

L'ACE Instruments avverte

Dopo il consumo di alcolici, anche se l'apparecchio segnala un tasso alcolemico di un livello „sicuro“, ciò non rappresenta carta bianca per la guida di un'autovettura o per un'altra attività che non dovrebbe essere eseguita sotto l'effetto di alcol.

Modalità di memoria

L'ACE AF-33 può memorizzare fino a 10 risultati di test con il rispettivo tempo di misurazione (memorizza sempre gli ultimi 10 test). Per richiamare la memoria, premere il tasto memoria per circa 2 secondi durante il conto alla rovescia (vedere punto 3. in „Esecuzione della misurazione“). Poi appare prima il tempo di misurazione e poi il risultato dell'ultima misurazione eseguita. Il tempo di misura viene visualizzato in 3 varianti (vedere sotto). Per passare al successivo tempo di misurazione memorizzato e al risultato di misurazione corrispondente, premere brevemente una volta il pulsante di memoria.

Le 3 varianti dell'indicazione del tempo di misura

1. Il tempo di misurazione viene visualizzato sul display come „tempo trascorso“ fino a un massimo di 600 minuti. Es. tempo di misurazione della misura 1 minuto fa = -001, misurazione 23 minuti fa = -023, misurazione 523 minuti fa = -523
2. Da 601 minuti a 1 giorno, il tempo di misurazione viene visualizzato come „d000“. Ad esempio, il tempo di misurazione di una misurazione compresa tra 601 minuti e 1 giorno viene visualizzato come „d000“.
3. Il tempo di misurazione da 1 giorno a 999 giorni viene visualizzato come „d+giorni trascorsi“. Ad esempio, il tempo di misurazione di una misurazione è 1 giorno fa = d001, 23 giorni fa = d023, 523 giorni fa = d523.

L'ACE AF-33 visualizza fino a 10 tempi di misurazione memorizzati e i relativi risultati. Se l'apparecchio memorizza un 11º risultato di prova con tempo di misurazione, il risultato di prova più vecchio viene automaticamente cancellato.

Segnalazioni di avvertimento

Indicazione	Senso / Azione
	Le batterie sono completamente cariche.
	Le batterie sono quasi scariche - il dispositivo è ancora utilizzabile, ma le batterie dovrebbero essere sostituite presto.
BAT	Il dispositivo non può essere utilizzato perché le batterie sono completamente scariche - sostituirle immediatamente.
FLo	Se si vede "FLo" nel display, il campione di respiro non era abbastanza forte per la misurazione. Premere il pulsante di avvio e attendere il conto alla rovescia, quindi riprovare.
Out	Se non si inizia un test dell'alito entro 30 secondi alla fine del conto alla rovescia, sul display apparirà la scritta "Out". Premere il pulsante di avvio e attendere il conto alla rovescia, quindi riprovare.
Outc	La temperatura di funzionamento del dispositivo non rientra nel campo di temperatura richiesto per il suo utilizzo. Avviare un nuovo tentativo non appena la temperatura di esercizio è stata raggiunta.
Err a	Questo messaggio di errore può apparire dopo il punto 5. in "Esecuzione del test alcolico" e indica che il sensore è stato coperto con troppa saliva durante l'ingresso. Attendere circa 20 minuti e poi riprovare.
500	Se il numero totale di tutti i test eseguiti raggiunge 500, è necessario eseguire la calibrazione per mantenere l'accuratezza di misurazione dello strumento.
CAL	Questa schermata viene visualizzata se ACE AF-33 è stato utilizzato per più di 365 giorni dall'ultima calibrazione. Inviare lo strumento a ACE Instruments per la calibrazione.
d36 s	Questo messaggio sul display indica il numero di giorni rimanenti fino alla calibrazione successiva. Non appena appare "CAL", lo strumento deve essere inviato agli ACE Instruments per la calibrazione.
d.00 i	Questo messaggio sul display indica il numero di giorni trascorsi dal messaggio di calibrazione consigliato. ACE Instruments consiglia di inviare lo strumento per la calibrazione.

Calibratura

Per ottenere la precisione dell'apparecchio, ACE Instruments consigliamo la calibratura con un intervallo di dopo 500 test o dopo circa 12 mesi. La calibratura non essere coattivo, tuttavia la precisione cala senza la calibratura e inoltre, la garanzia per il sensore scade. L'apparecchio può essere inviato per la calibratura all'indirizzo dal sito www.alkomat.net.

Si consiglia di inviare l'apparecchio come pacco postale così in caso di irreperibilità della ricevuta di consegna per esempio, sia possibile l'indagine dell'ordine.

A seguito di modifiche del prodotto le sequenze operative possono subire dei cambiamenti. Ciò può accadere senza comunicazione preliminare e con adeguamento delle istruzioni per l'uso e non costituisce motivo di reclamo, restituzione o riduzione del prezzo. L'utente, è tenuto a riconoscere le differenze tra le istruzioni per l'uso e l'uso effettivo e a reagire di conseguenza.

Note alle batterie

Il dispositivo a cui si riferiscono queste istruzioni per l'uso contiene 2 batterie AAA (1,5V, Alcalini). Queste batterie non devono

essere ricaricate. Se si tenta di ricaricarle si possono causare danni agli oggetti e lesioni alle persone. Non è consentito neppure l'uso di batterie ricaricabili, poiché queste potrebbero danneggiare il dispositivo stesso. Le batterie scariche non possono essere gettate nei rifiuti domestici. Le batterie vecchie possono contenere sostanze inquinanti che possono nuocere all'ambiente e alla salute. Si prega di smaltire le batterie nelle rivendite specializzate o nei centri di riciclaggio dei Comuni. La restituzione è gratuita e prescritta dalla legge. Si prega di gettare solo le batterie scariche negli appositi contenitori e, in caso di batterie al litio, di scollegare i poli.

Per cambiare le batterie estrarre il coperchio del vano batterie e sostituire le batterie vecchie con delle batterie nuove. Rispettare la polarità: i poli negativi delle batterie devono essere a contatto con le molle all'interno del vano. Spingere il vano batterie sull'alloggiamento e far scattare fino in fondo. Tutte le batterie vengono riciclate. Possono essere riciclate materie prime importanti come ferro, zinco o nichel: non lasciate che queste vadano perse. Il riciclaggio delle batterie è il modo più facile per rispettare l'ambiente.

Il simbolo del cassonetto significa che: le batterie non possono essere gettate nei rifiuti domestici. Le indicazioni sotto i cassonetti corrispondono a:

■ Hg: La batteria contiene mercurio
■ Cd: La batteria contiene cadmio
■ Pb: La batteria contiene piombo

*I dati tecnici possono essere modificati per miglioramenti funzionali (senza preavviso).
Dati tecnici*

Sensore Sensore eletrochimico
Precisione +/- 0,05‰	a 1,00‰(‰ = impostazione di base)O +/- 0,005% BAC a 0,100% BAC (USA)O +/- 0,025mg/L a 0,50mg/L (UK)
Intervalli di misura 0,07	fino a 5,00‰ (‰ = impostazionedi base), sotto 0,07‰ il risultato del testviene visualizzato come 0,00 ‰ (ciòpuò essere dovuto a sostanze presentinel cavo orale che possono influenzareil risultato della misurazione)O 0,007 fino a 0,500% BAC (se l’unitádi misura desiderata é % BAC, lo si puòmodificare con ACE Instruments)O 0,035 fino a 2,50mg/L (se l’unitá dimisura desiderata é mg/L, lo si puòmodificare so con ACE Instruments)
Tempo di riscaldamento	15 secondi fini a 2 minuti (a 0,50‰ – più alto è il livello di alcol nel sangue determinato in un test, più a lungo il sensore deve far evaporare il contenuto di alcol misurato nell'aria respirabile)
Tempo di reazione Entro 12 secondi
Misure 108 x 47 x 17mm (A x L x P)
Peso 85g (incluso le batterie)
Alimentazione elettrica	2 batterie AAA 1,5V, Alkaline (=energia per un massimo di 1000 test)
Le condizioni ambientali temperature	5°C fino a 40°C
Temperatura del supporto	0°C fino a 50°C
Taratura Dopo 500 test o dopo circa 12 mesi. Potete inviare l'apparecchio per la calibrazione all'indirizzo assistenza indicato sotto www.alkomat.net.

Garanzia e responsabilità

La ACE Handels- und Entwicklungs GmbH (ACE Instruments) assicura una garanzia su errori di materiale e di elaborazione di due anni dopo l'acquisto per il prodotto al quale si riferiscono questa garanzia e la dichiarazione di responsabilità (in tutte le versioni e le denominazioni); una garanzia di un anno sul sensore.

Questa garanzia include l'elettronica e l'alloggiamento e/o si riferisce al sensore senza I componenti di campionatura. Sono esclusi dalla garanzia quei componenti che in caso di inefficacia devono essere inevitabilmente distrutti (ad es. i fusibili). La garanzia si applica a partire dalla data della consegna o della prima messa in servizio (si applica l'intervallo più breve), qualora non venga diversamente indicato nella documentazione della ACE Instruments.

Limitazione della responsabilità e della garanzia 1. Limitazione del prodotto

ACE Instruments respinge qualsiasi ulteriore garanzia assunta espressamente o tacitamente, inclusa la vendibilità del prodotto e la sua idoneità per un determinato uso. La garanzia non si applica per la taratura. Dopo la sostituzione del sensore la taratura è assolutamente necessaria.

Se per un prodotto sono necessarie una sostituzione di sensore e/o una taratura, l'utente riceverà un preventivo di spesa. Se l'utente rifiuterà il preventivo di spesa,

ACE Instruments Instruments restituirà il prodotto non riparato/non calibrato ed il prodotto verrà contrassegnato di conseguenza. Se il prodotto non dovesse adempire a questa prestazione di garanzia, i diritti dell'acquirente verrebbero limitati, e con essi gli obblighi della ACE Instruments, con esclusiva discrezione della ACE Instruments in materia di sostituzione o riparazione delle merci interessate o di rimborso del prezzo d'acquisto per le merci contestate.

2. Limitazione dell'uso

ACE Instruments declina qualsiasi responsabilità in caso di danni supplementari, danni collaterali o danni come mancato lucro e mancato uso derivati dalla vendita, dalla produzione o dall'utilizzo dei prodotti venduti in relazione a questa limitazione di responsabilità, indipendentemente dal fatto che questi requisiti derivino da contratti, negligenza o da altre azioni con colpa.

Il prodotto a cui è legata questa dichiarazione di garanzia e di responsabilità, non importa in quale versione e in quale denominazione, non può essere chiamato in causa in modo giuridicamente vincolante per determinare l'idoneità di una persona a guidare un veicolo o ad eseguire un'azione che potrebbe presentare rischi per sé e per gli altri se si è sotto l'influenza dell'alcol.

L'esame attento di tutti i prodotti al momento della consegna, per verificare la presenza di eventuali danni, una taratura conforme all'uso previsto dal compratore e all'uso conforme, la riparazione e la manutenzione realizzate in conformità con le istruzioni presenti nella documentazione della ACE Instruments sono prerequisiti per questa garanzia. Se gli interventi di manutenzione o di riparazione vengono effettuati da personale non qualificato e se si utilizzano di materiali di consumo e parti di ricambio non approvati, questa garanzia decade. Come per tutti i prodotti tecnici è prerequisito fondamentale e necessario ai fini della garanzia della ACE Instruments che tutti gli utenti di questi prodotti abbiano confidenza con l'utilizzo, le capacità e i limiti di tale prodotto, come indicato nella rispettiva documentazione.

3. Limitazione di consulenza

L'acquirente conferma di aver verificato l'idoneità all'uso dei beni acquistati per lo scopo previsto. Tra le parti viene espressamente convenuto che qualsiasi consulenza tecnica o di altro genere da parte ACE Instruments in materia di utilizzo di merci e servizi avverrà gratuitamente e a rischio esclusivo dell'acquirente. Dei propri consigli o dei risultati di tali consigli ACE Instruments non si assume nessun tipo di responsabilità.

Alcoholímetro

ACE AF-33
