MANUALE UTENTE TT41OK Classic Phono

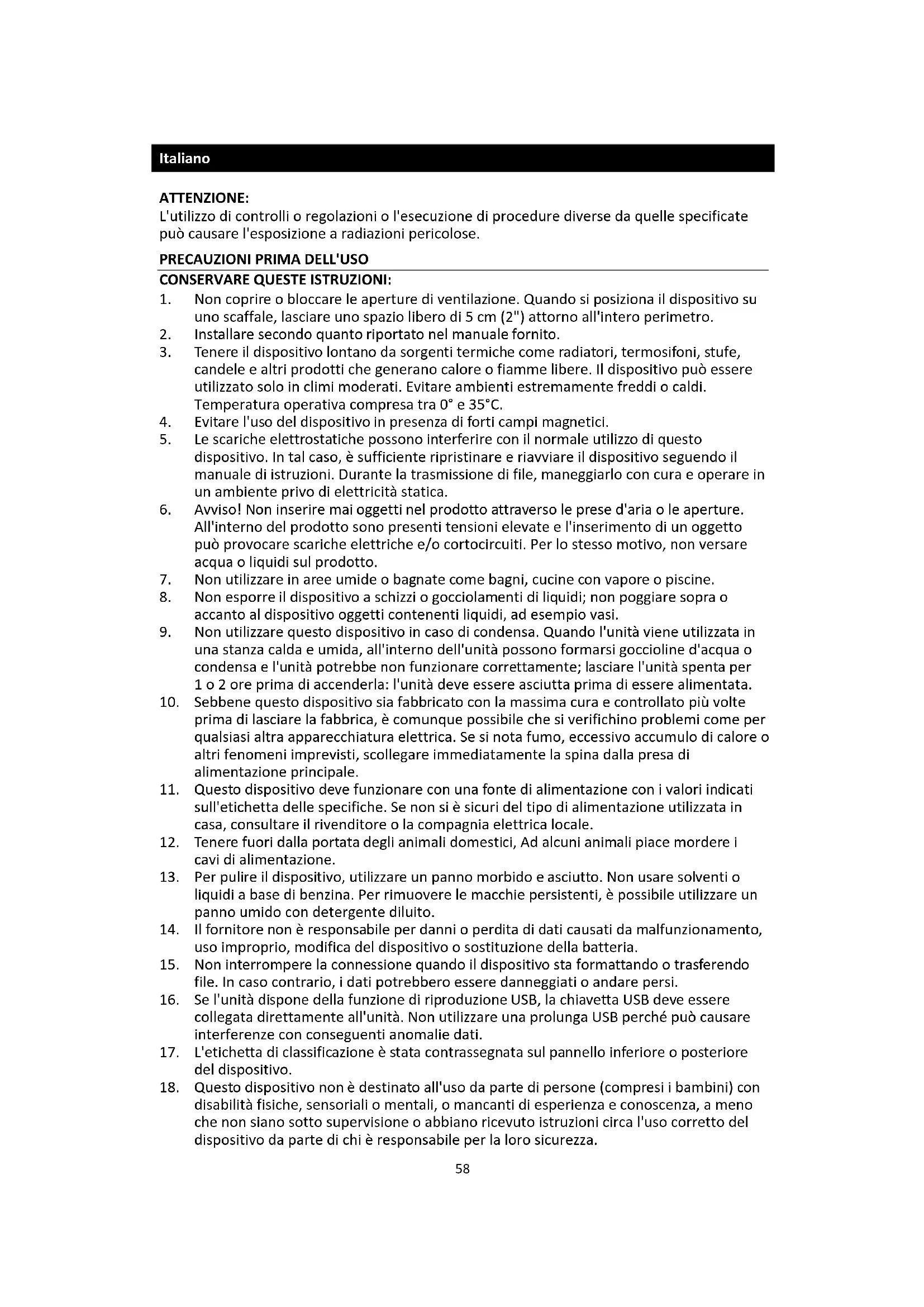

ATTENZIONE: L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su

uno scaffale, lasciare uno spazio libero di 5 cm (2") attorno all'intero perimetro.

2. Installare secondo quanto riportato nel manuale fornito.

3. Tenere il dispositivo lontano da sorgenti termiche come radiatori, termosifoni, stufe,

candele e altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi moderati. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35°C.

4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.

5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo

dispositivo. In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.

6. Avviso! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture.

All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.

7. Non utilizzare in aree umide o bagnate come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o

accanto al dispositivo oggetti contenenti liquidi, ad esempio vasi.

9. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in

una stanza calda e umida, all'interno dell'unità possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla: l'unità deve essere asciutta prima di essere alimentata.

10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte

prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.

11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati

sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.

12. Tenere fuori dalla portata degli animali domestici, Ad alcuni animali piace mordere i

cavi di alimentazione.

13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o

liquidi a base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito.

14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento,

uso improprio, modifica del dispositivo o sostituzione della batteria.

15. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo

file. In caso contrario, i dati potrebbero essere danneggiati o andare persi.

16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere

collegata direttamente all'unità. Non utilizzare una prolunga USB perché può causare interferenze con conseguenti anomalie dati.

17. L'etichetta di classificazione è stata contrassegnata sul pannello inferiore o posteriore

18. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con

disabilità fisiche, sensoriali o mentali, o mancanti di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.59

19. Questo prodotto è destinato esclusivamente all'uso non professionale e non

commerciale o industriale.

20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di

questo prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione indicati in questo manuale utente non saranno coperti da garanzia.

21. Non rimuovere mai la carcassa di questo dispositivo.

22. Non posizionare mai questo dispositivo su altre apparecchiature elettriche.

23. Non permettere ai bambini di accedere ai sacchetti di plastica.

24. Utilizzare solo collegamenti/accessori specificati dal produttore.

25. Rivolgersi a personale qualificato per l'assistenza. L'assistenza è necessaria quando il

dispositivo è stato in qualche modo danneggiato, come il cavo di alimentazione o la spina, quando è stato versato del liquido o sono caduti oggetti nel dispositivo, quando il dispositivo è stato esposto a pioggia o umidità, non funziona normalmente o è stato abbandonato.

26. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una

perdita temporanea o permanente dell'udito.

27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di

alimentazione CA: ⚫ In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza. ⚫ Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente. ⚫ Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo. ⚫ La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile. ⚫ Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche. ⚫ I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione. ⚫ I dispositivi con struttura di classe 2 non richiedono un collegamento a terra. ⚫ Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito. ⚫ Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata. Tale azione potrebbe provocare incendi o scariche elettriche.

28. Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a

pulsante/a bottone: Avvertenza: ⚫ "Non ingerire la batteria, pericolo di ustioni chimiche" o funzionamento equivalente. ⚫ (Il telecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria può causare gravi ustioni interne in sole 2 ore e portare alla morte. ⚫ Tenere le batterie, nuove o usate, fuori dalla portata dei bambini. ⚫ Se il vano batteria non si chiude completamente, interrompere l’uso del dispositivo e tenerlo fuori della portata dei bambini. ⚫ Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico.

29. Precauzioni sull'uso delle batterie:

⚫ Pericolo di esplosione se la batteria viene sostituita in modo errato. Sostituire solo con lo stesso tipo o equivalente.60 ⚫ Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto. ⚫ La sostituzione con una batteria di tipo errato può provocare un'esplosione o la perdita di liquidi o gas infiammabili. ⚫ Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione. ⚫ Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata può provocare un'esplosione o una perdita di liquidi o gas infiammabili. ⚫ Una batteria soggetta a una pressione dell'aria estremamente bassa può provocare un'esplosione o una perdita di liquidi o gas infiammabili. ⚫ È necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie. INSTALLAZIONE

• Disimballare tutte le parti e rimuovere il materiale protettivo. Accessori inclusi Manuale d'uso

1. Piatto: Metti qui il tuo disco.

2. Supporto adattatore 45 giri/min: Contiene l'adattatore 45 giri/min incluso. Quando non

si utilizza l'adattatore, posizionarlo in questo supporto.

3. Braccio: Il braccio fisso può essere alzato e abbassato manualmente o spostando la leva

di sollevamento/abbassamento.

4. Clip braccio: Questa clip del braccio appositamente progettata fissa il braccio a riposo o

quando non è in uso. La clip del braccio è stata progettata per rimanere in posizione sollevata mentre è sbloccata.

5. Leva di sollevamento / abbassamento: Alza e abbassa il braccio.

6. Interruttore arresto automatico: Questo interruttore attiva o disattiva l'arresto

automatico. Quando l'arresto automatico è attivo, il piatto inizierà a girare quando il braccio viene posizionato sul disco e smetterà di girare quando il disco avrà raggiunto la fine. Quando l'arresto automatico è disattivato, il piatto girerà sempre indipendentemente dalla posizione del braccio. Nota: Se il disco in vinile si ferma prima di raggiungere la fine della musica, impostare l'arresto automatico in posizione off per questo particolare disco. Questo è generalmente consigliato per dischi 45 giri. Pozione dei comandi62

7. Selettore 33 / 45 / 78 giri: Questo interruttore controlla la velocità del piatto del

giradischi. Nota: Per ottenere i migliori risultati durante la riproduzione di dischi in vinile a 78 giri, utilizzare una puntina a 78 giri (venduta separatamente). Utilizzare solo una puntina da 78 giri con dischi in vinile da 78 giri.

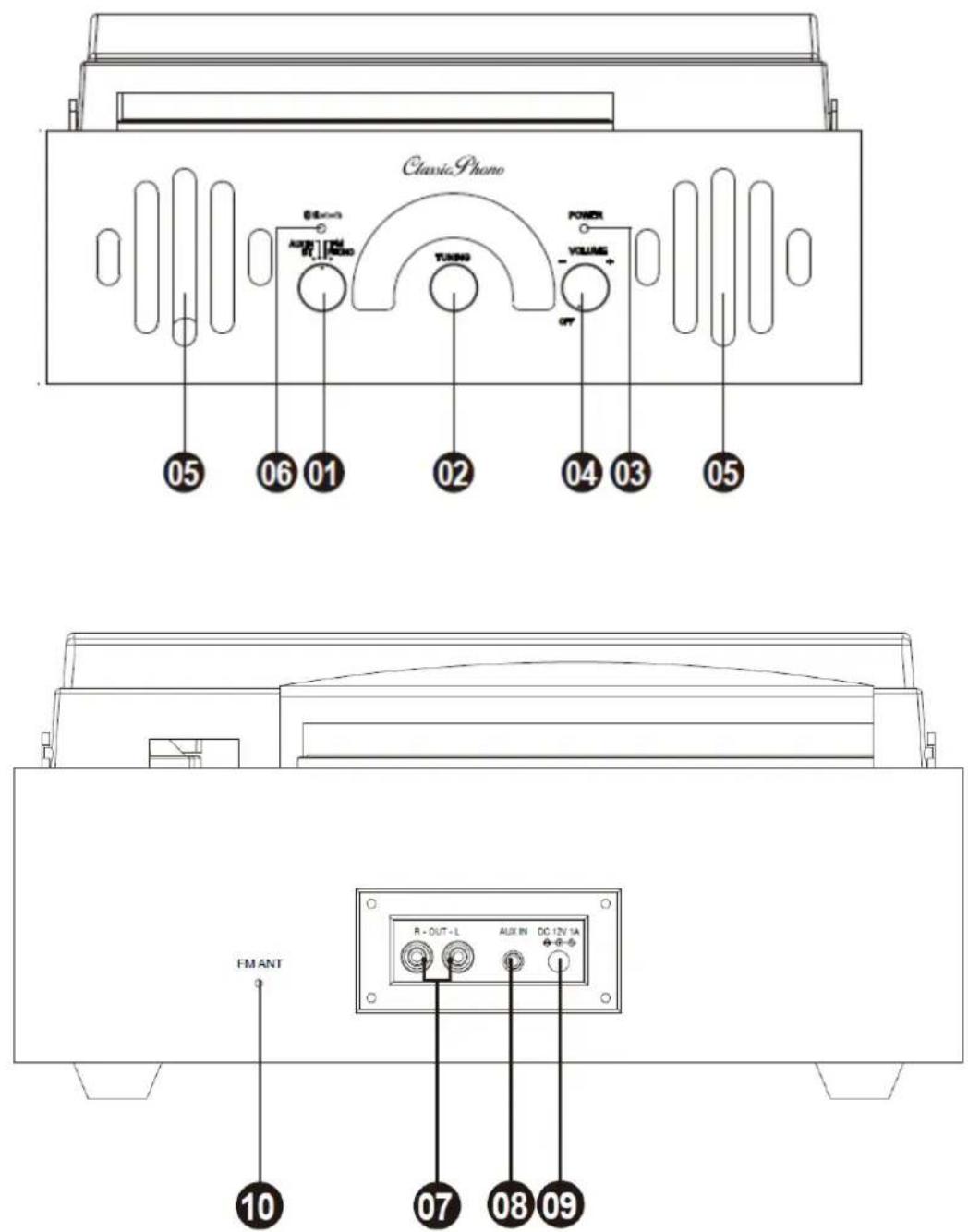

1. Modalità: ruotare questa manopola per selezionare la sorgente da utilizzare: BT, FM,

2. Selettore di frequenza radio (sintonizzazione): ruotare questa manopola per

selezionare la frequenza della stazione radio FM.

3. LED di alimentazione: questo LED si illumina quando l'alimentazione è accesa.

4. Accensione/Spegnimento alimentazione e volume: accende e spegne il dispositivo e

regola il volume degli altoparlanti interni.

5. Altoparlanti: 2 altoparlanti stereo se la sorgente è stereo.

6. LED Bluetooth: la spia LED si illumina quando la modalità Bluetooth è attiva.

7. Jack RCA: Collegamento a un altoparlante esterno (non incluso)

8. Jack AUX IN: Collegamento a un dispositivo audio esterno, ad es. MP3, telefono cellulare

ecc. per ascoltare la musica in questa unità

9. Jack adattatore: Collega l'adattatore di alimentazione

10. Antenna FM: Ricezione del segnale radio FM

Riproduzione giradischi Prima dell'uso, assicurarsi di: Rimuovere la protezione della puntina. Ricollegare il cappuccio protettivo sulla puntina quando non è in uso. Assicurarsi che il braccio sia libero di muoversi dal supporto del braccio. Bloccare di nuovo il braccio in posizione quando non è in uso.

1. Impostare il selettore Mode su Phono e sollevare la copertura antipolvere del giradischi.

2. Posizionare un disco sul giradischi, sopra il perno centrale sul tappetino.

3. Impostare il selettore Speed su 33, 45 o 78 giri a seconda del disco.

4. Sollevare il braccio dal supporto del braccio utilizzando la leva di sollevamento e

spostarlo lentamente sul disco. Il piatto del giradischi inizierà a girare.

5. Posizionare il braccio nella posizione desiderata del disco.

6. Abbassare delicatamente il braccio sul disco per iniziare a suonare.

7. Al termine della riproduzione del disco, il braccio si fermerà automaticamente. Sollevare

il braccio dal disco e rimetterlo sul supporto.

8. Per fermare manualmente il disco, sollevare il braccio dal disco e rimetterlo sul supporto.

Nota: Non fermare o girare manualmente il piatto. Spostare o urtare il giradischi senza fissare il morsetto del braccio potrebbe danneggiare il braccio. Funzionamento dell'interruttore di arresto automatico Alcuni tipi di disco possono avere un'area di arresto automatico al di fuori del limite preimpostato, quindi il giradischi potrebbe fermarsi prima che termini l'ultima traccia. Se ciò si verifica, impostare l'interruttore Autostop nella posizione Off. Ciò consente al disco di essere riprodotto fino alla fine, ma non si interromperà automaticamente. È necessario64 sollevare manualmente il braccio e rimetterlo nel supporto, quindi spegnere l'alimentazione per interrompere la rotazione del giradischi. Riproduzione Aux In

1. Impostare il selettore Mode su Aux In.

2. Collegare il cavo audio stereo (non incluso) dal jack Aux In all'uscita di linea o all'uscita

delle cuffie del dispositivo audio esterno per poter ascoltare la sorgente esterna attraverso gli altoparlanti interni.

3. Regolare il volume al livello desiderato.

Nota: Se l'uscita di linea del dispositivo esterno è collegata, è sufficiente regolare il controllo del volume del sistema. Se è collegata l'uscita per le cuffie del dispositivo esterno, potrebbe essere necessario regolare il controllo del volume sia sul dispositivo esterno che sul TT-41 per ottenere il volume desiderato. Ascolto della radio MODALITÀ RADIO

1. Impostare il selettore Mode sulla posizione FM.

2. Selezionare la stazione radio desiderata ruotando la manopola Tuning.

3. Regolare il volume al livello desiderato.

4. Al termine dell'ascolto della radio, impostare il selettore Mode sulla posizione Phono per

spegnere la radio. Nota: Il ricevitore ha un'antenna FM incorporata appesa al cabinet posteriore. Questo cavo dovrebbe essere completamente srotolato ed esteso per una migliore ricezione. MODALITÀ BLUETOOTH

1. Impostare il selettore Mode sulla posizione BT. L'indicatore luminoso a LED di

alimentazione inizierà a lampeggiare in BLU.

2. Attiva l'impostazione Bluetooth del tuo dispositivo esterno. Attendere un momento,

quindi cercare il nome dell'accoppiamento Bluetooth "TT-41"

3. Selezionare il nome dell'accoppiamento Bluetooth per connettere l'unità. Una volta

connesso, il led BLU smetterà di lampeggiare.

4. Ora sei connesso al tuo dispositivo esterno tramite Bluetooth

5. La cosa migliore è impostare il livello del volume sul dispositivo Bluetooth (smartphone

o tablet) al massimo e regolare il volume di ascolto desiderato con l'interruttore di controllo del volume del giradischi. CONNETTERE IL TT-41 AD ALTOPARLANTI ATTIVI ESTERNI O AL SET HIFI ESTERNO Collegare il jack di uscita RCA al sistema di altoparlanti esterni con il cavo RCA (non fornito) per ascoltare la musica dei dischi in vinile sul sistema di altoparlanti.65

COME SOSTITURE L'AGO

Per sostituire l'ago fare riferimento alle istruzioni di seguito. Rimozione dell'ago dalla testina.

1. Posizionare un cacciavite sulla punta della puntina e spingere verso il basso come

mostrato in direzione "A".

2. Rimuovere la puntina tirandola in avanti e spingendo verso il basso.

Installazione della puntina

1. Tenere la punta della puntina e inserire la puntina premendo come mostrato in direzione

2. Spingere la puntina verso l'alto come nella direzione "C" finché la puntina non si blocca

nella posizione della punta.

NOTE Ti consigliamo di pulire i tuoi dischi con un panno antistatico per trarne il massimo divertimento. Segnaliamo inoltre che, per lo stesso motivo, la puntina dovrebbe essere sostituita periodicamente (circa ogni 250 ore di riproduzione)

SUGGERMENTI PER MIGLIORI PRESTAZIONI DEL GIRADISCHI

1. Quando si apre o si chiude il coperchio del piatto rotante, maneggiarlo delicatamente,

afferrandolo al centro o su entrambi i lati.

2. Non toccare la punta dell'ago con le dita; evitare di sbattere l'ago contro il piatto del

giradischi o il bordo del disco.

3. Pulire frequentemente la punta dell'ago e utilizzare una spazzola morbida solo con un

movimento "da dietro a davanti".

4. Se devi usare un liquido per la pulizia degli aghi, usalo con molta parsimonia.

5. Pulire delicatamente l'alloggiamento del giradischi con un panno morbido. Utilizzare

soltanto una piccola quantità di detergente delicato per pulire il giradischi. Perni guida (interni)66

6. Non applicare mai prodotti chimici o solventi aggressivi a nessuna parte del sistema del

SPECIFICHE Alimentatore. Uscita CC 12V 1A

In virtù dei continui miglioramenti, le caratteristiche e il design sono soggetti a modifiche senza preavviso Adattatore di alimentazione (solo per UE) Utilizzare solo l'alimentazione indicata nel presente manuale.67 Informazioni Valore e precisione Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo

Identificatore del modello GKYZA0100120EU Tensione in ingresso 100-240V Frequenza in ingresso CA 50/60 Hz Tensione in uscita 12V Corrente in uscita 1 A Potenza in uscita 12 W Efficienza media attiva 84,84% Nessun carico Consumo energetico 0,042W

Garanzia Lenco offre assistenza e garanzia in conformità con la legge europea, il che significa che in caso di riparazioni (sia durante che dopo il periodo di garanzia) è necessario contattare il rivenditore locale. Nota importante: Non è possibile inviare direttamente a Lenco i prodotti da riparare. Nota importante: Qualora l’unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade. Questo dispositivo non è adatto per l’uso professionale. Qualora l’unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli. Clausola di esclusione della responsabilità Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente libretto di istruzioni.68 Smaltimento a fine vita del dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell’ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

Con la presente, Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi, dichiara che questo prodotto è conforme ai requisiti essenziali della Direttiva europea. La dichiarazione di conformità può essere richiesta inviando un'e-mail a [e-mail]

Assistenza Per ulteriori informazioni e accesso all’helpdesk, visitare il sito www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi.69
