MANUALE UTENTE DESKJET 450 MOBILE HP
- Windows: Installare prima il software della stampante. Collegare il cavo USB o parallelo solo quando richiesto.
Mac OS: Collegare la stampante prima di installare il software della stampante.
Perutilizzarequesto prodotto,atteners sempre alle precauzioni di base sulla sicurezza onedevitare il rischio di lesioni da incendio o folgorazione.
1 Leggere e comprendere bene tutte le istruzioni contenute nella documentazione in dotazione con la stampante.
2 Osservare tutti i messaggi di avertenza e le istruzioni riportate sul prodotto.
3 Scollegare il prodotto alla presa di rete prima di pulirlo.
4 Non installare o usare quello prodotto in prossimità di acqua o se è bagnato.
5 Installare il prodotto in modo sicuro e su una superficie stabile.
6 Installare il prodotto in un punto protetto in cui non si corra il rischio di inciampare nel cavo di alimentazione, e in cui il cavo non possa venire essere danneggiato.
7 In caso di problemi di funzionamento, consultare la sezione Risoluzione dei problemi.
8 All'interno della stampante non vi sono parti riparabili dall'utente. Rivolgersi pertanto a personale di assistenza qualificato.
Questa stampante consente di effettuare stampa mobile in modo rapido e professionale. É possibile stampare da computer portatili e da scrivania, da periferiche wireless, quali PDA con Microsoft® Pocket PC Software, Windows® CE e Palm OS®, machine fotografiche digitali tramite scheda CompactFlash™ e Telefoni cellulari con connettività ad infrarossi.
Per informazioni sull'uso di PDA e Bluetooth, vedere la Guida di assistenza digitale personale e la Guida per la stampa Bluetooth sul CD di avviamento.
Identificare i componenti della stampante (pannello di controllo).
1) LED carica batteria, 2) LED cartuccia di stampa sinistra,
3) LED cartuccia di stampa destra, 4) pulsante Annulla,
5) pulsante Riprendi, 6) LED Riprendi, 7) pulsante Alimentazione, 8) LED Alimentazione, 9) LED Infrarossi.
Notea: Vedere LED di riferimento per la diagnosi dei problemi di stampa.
Identificare i componenti della stampante (pare posteriore).
1) Contatti della batteria, 2) Coperchio dei contatti della batteria, 3) Alloggiamento della batteria, 4) Connettore di alimentazione, 5) Porta parallela, 6) Alloggiamento per la scheda CompactFlash™, 7) Porta USB, 8) Alloggiamento per blocco di sicurezza, 9) Batteria, 10) Cursore per sgancio batteria.
Identifique las partes de la impresora (panel de control).
Identificare i componenti della stampante (pare inferiore).
1) Alloggiamento per le schede, 2) Coperchio per il modulo di manutenzione inchiestro sostituibile.
Identifique las partes de la impressora (vista inferior).
Fase 4: Installare la batteria (HP Deskjet 450CBi/450wbt).
1) Far scorrere la batteria nell'apposto alloggiamo tenendola inclinata fino a che arrivava ad allinearsi con i contatti. 2) Spingere la batteria nel suo vano fino quando non scatta in posizione.
Nota: Con questa stampante usare solo la batteria C8222A. Prima dell'uso caricare completamente la batteria (per circa 1 ora e 30 minuti). Mentre la batteria è molto carica, il LED di carica è acceso di luce verde. Se durante la carica il LED è acceso di luce rossa, la batteria potrebbe essere difettosa ed andrà sostituita.
Note: Controllare che il dispositivo host Bluetooth e ilsystema operativo in uso siano supportati alla stampante. Per ulteriori informazioni, fare riferimento a http://www_hp.com/support/dj450. 1) Inserire la scheda Bluetooth nell'alloggiamento della scheda CompactFlash™ con il LED rivolto verso l'alto.
Paso 5: Instalar la tarjeta de la impresora HP Bluetooth (HP Deskjet 450wbt).
Fase 6: Collegare il cavo di alimentazione.
1) Collegare il cavo di alimentazione alla stampante e ad una presa di corrente alternata (AC). 2) Sollevare il vassoio di alimentazione per aprirlo. Nota: per Windows, collegare la stampante al computer solo dopo aver terminato l'installazione del software o quando richiesto durante l'installazione.
Fase 7: Accendere la stampante ed installare le cartucce di stampa.
1) Premere il pulsante Alimentazione per accendere la stampante. 2) Aprire il coperchio di accesso anteriore.
3) Sollevare i fermi delle cartucce di stampa.
4) Rimuovere la cartuccia di stampa dal suo imballo,\
quindi rimuovere il nastro protettivo alla cartuccia.
5) Inserire e spingere la cartuccia di stampa dei colori nell'alloggamento di sinistra e quella del nero nell'alloggamento di destra. 6) Chiudere il fermo sulla cartuccia. 7) Chiudere il coperchio di accesso anteriore. Nota: Non aprire il coperchio di accesso anteriore sono a che l'inizializzazione della stampante non è stata completata.
Fase 8: Caricare la carta nel vassoio di alimentazione.
1) Far scorrere verso l'alto la prolonga del vassoio di alimentazione. 2) Inserire fino a 45 fogli di carta nel vassoio. 3) Far scorrere la guida della carta fino a toccare il bordo della carta.
Fase 9: Installare il software e collegare la stampante.
1) Inserire il CD di avviamento nell'unità CD-ROM, quando seguire la procedura idonea per il sistema operativo e la connessione in uso. Per la connessione Bluetooth, per collegare la stampante, selezionare USB o Parallela e fareblick su Salta quando richiesto. Per la connessione a infrarossi (IR), verificare che la porta IR del dispositorio in uso sua abilitata (per abilitare la porta IR, videere Riferimento IR). Selezionale Altra nella finestra di dialogo Sezione selezione porta, quando sceglire la porta assegnata al dispositorio IR della macchina host in uso.
Note: Per effettuire una connessione Bluetooth, verificare che il dispositivo host Bluetooth in uso sia supportato alla stampante e che nel dispositivo sia abilitata la stampa Bluetooth. Per ulteriori informazioni, consultare http://www.hp.com/support/dj450 per visualizzare un elenco dei dispositivi Bluetooth supportati e fare riferimento alla documentazione del costruttore. 1) Dopo aver installato il software come descriptors alla Fase 9, eseguire la ricerca della stampante con il dispositivo host (vedere Guida alla stampa Bluetooth). 2) Selezionare la stampante dall'elenco delle stampanti abilitate Bluetooth.
3) Controllare che nella cartella Stampanti o Stampanti e fax sia presente l'icona della stampante Deskjet 450. (Fare cli clic su Avvio, selezionare Impostazioni, quindi fare cli su Stampanti in Windows NT 4.0, Windows 98, Windows Me, e Windows 2000, oppure fare cli su Avvio e su Stampanti e fax in Windows XP.) Se l'icona della stampante non è visualizzata,fare doppio cli su Aggiungi stampante e selezionare la porta COM assegnata al dispositivo Bluetooth in uso. Fare cli su Avanti. Selezionare HP e hp deskjet 450 series nell'Installazione guidata stampante. Seguire le struczioni visualizzate sullo schermo per portare a termine la procedura di installazione della stampante.
Fase 11: Verificare l'installazione del software. Stampare un documento da un'applicazione di uso frequente per verificare l'installazione del software e la connessione della stampante. Nota: Per la configurazione e informazioni sulla stampa Bluetooth, vedere la Guida per la stampa Bluetooth sul CD di avviamento. Posizionare la periferica per la stampa IR in modo che la lente ad infrarossi si trovi a 3 piedi (1 metro) alla stampante, con un'angolazione totale alla lente non superiore a 30 gradi. La spia LED ad infrarossi della stampante si accende verde durante il ricevimento di una trasmissione ad infrarossi.
3) Fare clc sulla scheda Servizi, quindi su Allinea testine di stampa. 4) Fare clc su Allinea nella finestra di dialogo e seguire le istruzioni visualizzate sullo schermo per portare a termine la procedura di allineamento. Nota: La cartuccia di stampa cui si sono assere allineataanche della scheda Servizi stampante della Casella degli strumenti.
La stampante è pronta per l'uso. Per informazioni sull'uso della stampante e la ricerca e soluzione dei problemi,fare riferimento alle fonti seguenti:
documentazione visualizzata dal CD di avviamento
HP Instant Support (per ulteriori informazioni, vedere la guida per l'utente visualizzata)
- il sito di assistenza http://wwwHp.com/support/dj450
- la guida di assistenza clienti HP (nella confezione).
Felicitaciones!
Suggerimenti per chi viaggio
I seguenti suggerimenti torneranno utili durante i preparativi di viaggio con la stampante:
- Se ci si porta dietro una cartuccia di stampa in bianco e nero o per fotto in più, conservarla nel contentatore da viaggio (N. di parte C8233A) per prevenir eventuali perdite.
- É possibile portarsi dietro la stampante in una custodia (N. di parte C8232A). La custodia dispone di vani separati per il computer portatile e la stampante, che è possible staccare se si prevede di portarsi dietro solo il computer o solo la stampante separatamente.
- Specnere la stampante con il pulsante di alimentazione. In quello modo si è sicuri che le cartucce di stampa tornino alla posizione iniziale, sul lato destro della stampante, e restino bloccate in posizione.
- Scollegare il cavo della stampante ed il convertitore di alimentazione dalla stampante. Far scorrere verso il basso l'estensione del vassoio di entrata e chiudere quest's ultimately.
Se si viaggio in un altri Paese o regione, non dimincenticare il convertitore di corrente adeguato.
- Usare solo il convertitore in dotazione alla stampante. Non usare un trasformatatore o convertitore di tensione. Il convertitore di alimentazione può essere usato con alimentazioni c.a. da 100 a 240 volt, 50 o 60 Hz.
- Se non si preveDE di usare la stampante per altri un mese, togliere la batteria.

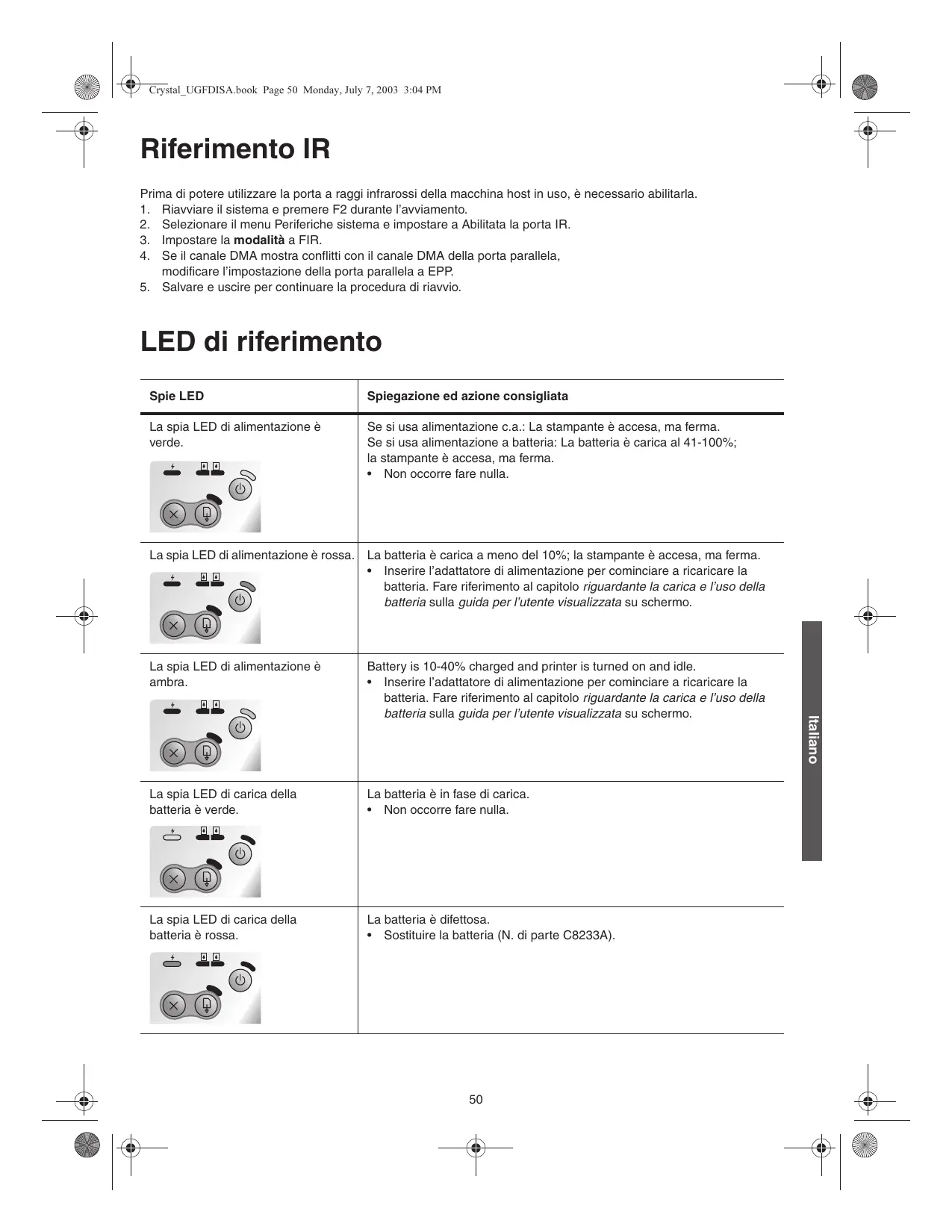

Prima di potere utilizzare la porta a raggi infrarossi della macchina host in uso, è necessario abilitarla.
- Riavviare ilsystema e premere F2 durante l'avviamo.
- Selezionare il menu Periferiche sistemas e impostare a Abilitata la porta IR.
- Impostare la modalità a FIR.
- Se il canale DMA在哪的confliiti con il canale DMA della porta parallela, modificare l'impostazione della porta parallela a EPP.
- Salvare e uscire per continuare la procedura di riavvio.
LED di riferimento
| Spie LED | Spiegazione ed azione consigliata |
| La spia LED di alimentazione è verde. | Se si usa alimentazione c.a.: La stampante è accesa, ma ferma.
Se si usa alimentazione a batteria: La batteria è carica al 41-100%; la stampante è accesa, ma ferma.
• Non occorre fare nulla. |
| La spia LED di alimentazione è rossa. | La batteria è carica a meno del 10%; la stampante è accesa, ma ferma.
• Inserire l'adattatore di alimentazione per cominciare a ricaricare la batteria. Fare riferimento al capitolo riguardante la carica e l'uso della batteria sulla guida per l'utente visualizzata su schermo. |
| La spia LED di alimentazione è ambra. | Battery is 10-40% charged and printer is turned on and idle.
• Inserire l'adattatore di alimentazione per cominciare a ricaricare la batteria. Fare riferimento al capitolo riguardante la carica e l'uso della batteria sulla guida per l'utente visualizzata su schermo. |
| La spia LED di carica della batteria è verde. | La batteria è in fase di carica.
• Non occorre fare nulla. |
| La spia LED di carica della batteria è rossa. | La batteria è difettosa.
• Sostituire la batteria (N. di parte C8233A). |
| La spia LED di alimentazione lampeggia. | La stampante sta stampando.
• Non occorre fare nulla. |
| Accendere, riprendere, spegnere e riaccende le spie LED delle cartucce, sinistra e destra. | La stampante si sta accendendo.
• Non occorre fare nulla. |
| Il LED alimentazione è accesso di luce verde e il LED Riprendi lampeggia. | La stampante si è bloccata, oppure attendene che il supporto speciale si asciughi, ha esaurito la carta o elabora la stampa DPOF (Digital Print Order Format)
• Inserire della nuova carta se manca. Premere il pulsante Riprendi per continuare il processo di stampa. |
| La spia LED della cartuccia di stampa sinistra lampeggia. | Controllare la cartuccia di stampa a tre colori.
• Reinstallare la cartuccia di stampa e provare a stampare. Se l'errone continua, sostituire la cartuccia. Fare riferimento al capitolo Sostituzione delle cartucce di stampa sulla guida per l'utente visualizzata sullo schermo. |
| La spia LED della cartuccia di stampa destra lampeggia. | Controllare la cartuccia di stampa in bianco e nero o per fotto.
• Reinstallare la cartuccia di stampa e provare a stampare. Se l'errone continua, sostituire la cartuccia. Fare riferimento al capitolo Sostituzione delle cartucce di stampa sulla guida per l'utente visualizzata sullo schermo. |
| Cartucce di stampa destra e sinistra Le spie LED lampeggiano. | Controllare le cartucce di stampa a tre colori, in bianco e nero o per fotto.
• Reinstallare le cartucce di stampa e provare a stampare. Se l'errone continua, sostituire le cartucce. Fare riferimento al capitolo Sostituzione delle cartucce di stampa sulla guida per l'utente visualizzata sullo schermo. |
| La spia LED della cartuccia di stampa sinistra è accesa. | La cartuccia di stampa a tre colori ha quasi finito l'inchiostro.
• Sostituire la cartuccia di stampa. Fare riferimento al capitolo Sostituzione delle cartucce di stampa sulla guida per l'utente visualizzata sullo schermo. |
| La spia LED della cartuccia di stampa destra è accesa. | La cartuccia di stampa in bianco e nero o per fotto ha quasi finito l'inchiostro.
• Sostituire la cartuccia di stampa. Fare riferimento al capitolo Sostituzione delle cartucce di stampa sulla guida per l'utente visualizzata sullo schermo. |
| Le spie LED delle cartucce di stampa destra e sinistra sono accese. | Controllare le cartucce di stampa a tre colori, in bianco e nero o per fotto.
• Sostituire le cartucce di stampa. Fare riferimento al capitolo Sostituzione delle cartucce di stampa sulla guida per l'utente visualizzata sullo schermo. |
| La spia LED di alimentazione è spenta, la spia LED Riprendi lampeggia. | Supporto inceppato o motore di alimentazione carta bloccato.
• Togliere la carta inceppata. Vedere Il supporto di stampa è inceppato nel Manuale dell'utente su schermo. Dopoe aver molto la carta inceppata, premere il pulsante Riprendi per continuare il processo di stampa.
Se non vi è carta inceppata, premere il pulsante Riprendi. Se questo non funziona, spegnere e riaccendere la stampante e rinniate quando il processo di stampa. |
| La spia LED di alimentazione lampeggia, la spia LED Riprendi lampeggia. | Supporto inceppato o carrelo bloccato.
• Togliere la carta inceppata. Vedere Il supporto di stampa è inceppato nel Manuale dell'utente su schermo. Dopoe aver molto la carta inceppata, premere il pulsante Riprendi per continuare il processo di stampa.
Se non vi è carta inceppata, premere il pulsante Riprendi. Se questo non funziona, spegnere et riaccendere la stampante e rinniate quando il processo di stampa. |
| Le spie LED di alimentazione, Riprendi, cartuccia di stampa sinistra e destra sono accese. | Supporto inceppato o stazione di servizio bloccata.
• Togliere la carta inceppata. Vedere Il supporto di stampa è inceppato nel Manuale dell'utente su schermo. Dopoe aver molto la carta inceppata, premere il pulsante Riprendi per continuare il processo di stampa.
Se non vi è carta inceppata, premere il pulsante Riprendi. Se questo non funziona, spegnere et riaccendumere la stampante e rinniate quando il processo di stampa. |
| La spia LED di alimentazione si accende e spegne due volte. | Il processo di stampa è in fase di annullamento.
• Non occorre fare nulla. |
| Le spie LED di alimentazione, Riprendi, cartuccia di stampa sinistra e destra sono accese. | Il nuovo firmware viene inviato alla memoria flash della stampante.
• Non occorre fare nulla. |
| La spia LED di alimentazione è accesa, la spia LED Riprendi lampeggia, la spia LED della cartuccia di stampa destra si accende e spegne due volte. | Il contentatore dell'inchiostro è quasi pieno.
• Se si dispone di un contentatore di ricambio, sostuirlo immediatamente seguito le istruzioni in dotazione allo stesso.
• Per acquistare un contentatore di ricambio, visitare www.hp.com/support/dj450 o consultare la sezione Assistenza clienti.
Nel frattotempo, è possibile premere il pulsante Riprendi per continuare a stampare, ma questo erre rosta fin quando non si sostituisce il contentitore dell'inchiostro usato. Quando il contentitore dell'inchiostro usato è pieno, la stampante si arrasta. |
| La spia LED di alimentazione è accesa, la spia LED Riprendi è accesa, la spia LED della cartuccia di stampa destra si accende e spegne due volte. | Il contentatore dell'inchiostro è pieno.
• Se si dispone di un contentatore di ricambio, sostuirlo immediatamente seguito le istruzioni in dotazione allo stesso.
• Per acquistare un contentatore di ricambio, visitare www.hp.com/support/dj450 o consultare la sezione Assistenza clienti.
Nel frattotempo, togliere la cartuccia di stampa in bianco e nero e stampare solo con quella a tre colori. Questo compromette i colori e la velocità di stampa. Fare riferimento al capitolo Stampa con una cartuccia sulla guida per l'utente visualizzata sullo schermo. |
| La spia LED a infrarossi è accesa. | La stampante riceve trasmissioni ad infrarossi.
• Non occorre fare nulla. |
| Le spie LED di alimentazione, Riprendi, cartuccia di stampa sinistra e destra si accendono e spengono rapidamente. | Errore della stampante.
• Premere il pulsante Riprendi per stampare il codice dell'errore. Premere il pulsante di alimentazione per reimpostare la stampante. |
Dichiarazione di garanzia limitata Hewlett-Packard
Prodotto HP
Software
Accessori
Cartucce di stampa
Hardware per periferiche per stampante (vedi除去 per dettagli in merito)
Estensione della garanzia limitata
1 La Hewlett-Packard garantisce al cliente finale che i prodotti HP specificati in precedenza saranno esenti da difetti di materiae e di manodopera per la durata specificata sopra, a decorrere alla data d'acquisto da parte del cliente itself.
2 Per i prodotti software, la garanzia limitata HP vale solo per errors durante l'esecuzione delle istruzioni di programmazione. HP non garantisce che il funzionamento dei prodotti sare ininterrotto o primo di errors.
3 La garanzia limitata HP copre solo quei difetti risultanti dal normale utilizzato del prodotto, e non copre altri problemi, inclusi quelli che derivano da:
a Manutenzione inadequata o modifiche
b Software, supporti, parto o forniture non forniti o supportati alla HP
c Funzionamento non conforme alle specifiche del prodotto
d Modifiche non autorizzate o uso impropero.
4 Per i prodotti per stampanti HP, l'uso di una cartuccia di stampa non HP non compromette la garanzia offerta al cliente o il contratto di assistenza HP con il cliente stesso. Tuttavia, qualora il guasto o il danno alla stampante fossero attribuibili all'uso di una cartuccia di stampa non HP o ricaricabile, HP addebiterà le sue tariffe orarie standard ed il materiale per riparare il guasto o eventuali danni alla stampante.
5 Qualora durante il periodo di garanzia applicabile la HP riceveisse avviso di un difetto in uno dei prodotti coperti alla garanzia, si impegna a riparare o sostituire il prodotto, a propria discrezione.
6 Qualora la HP non fosse in grado di riparare o sostituire (a seconda del caso) un prodotto coperto alla garanzia HP, dovrè entro un periodo di tempo ragionevole dal momento in cui ha ricevuto avviso del difetto, rimborsare il prezzo dell'acquisto del prodotto stesso.
7 La HP nonavrà alcun obbligo a riparare, sostituire o rimborsare il prezzo di acquisito fin quando il cliente nonavrà restituito alla HP il prodotto difettoso.
8 Le parti di ricambio dovranno essere nuove o come nuove, amesso che la loro funzialità sia almeno pari a quella del prodotto sostituito.
9 I prodotti HP potrebbero contentere parti, componenti o materiali fabbricati equivalenti a parti, componenti o materiali nuovi in termini di prestazioni.
10 La garanzia limitata HP è valida in qualsiasi Paese/regione in cui la HP distribuisce il prodotto HP coperto alla garanzia. Sono inolte disponibili contratti per servizi additionali in garanzia; a tale proposito rivolgersi ad un centro di assistenza HP autorizzato nei Paesi o nelle regioni in cui il prodotto viene distribuito alla HP o da un importatore autorizzato.
Durata della garanzia limitata
90 giorni
1 anno se venduto con la stampante; 90 giorni se acquistato separamente
Garanzia limitata di 6 mesi se installate entro la data indica sulla confezione.
1 anno
Limitazioni della garanzia
LADDOVE CONSENTITO DALLE LEGGI LOCALI VIGENTI, LA HP O I SUOI FORNITORI DI PARTI TERZE NON OFFRONO ALCUNA GARANZIA O CONDIZIONE DI ALCUN TIPO, SIA ESPRESSA CHE IMPLICITA, O CONDIZIONI DI COMMERCIABILITA, QUALITA SODDISFACENTE O IDONEITA AD UNO SCOPO PARTICOLARE.
Limitazioni di responsabilità
1 Laddove consentito delle leggi locali vigenti, i rimEDI previsti in但这a Garanzia sono gli unici ed escludivi rimedi a disposizione del cliente.
2 LADDOVE CONSENTITO DALLE LEGGI LOCALI VIGENTI, FATTACCEZIONEPER GLI OBBLIGHI DELINEATIN MANIERA SPECIFICAIN QUESTA GARANZIA, IN NESSUN CASAO LA HP O I SUOI FORNITORI DI PARTI TERZE SARANNO RITENUTI RESPONSABILI PER DANNIDIRETTI,INDIRETTI, SPECIALI, FORTUITIO DERIVATI, SIA CHE SI BASINO SU CONTRATTO, TORN0 O ALTRA TEORIA LEGALE E SIA CHE SIANO STATI AVVISATI DELLA POSSIBILITA DI TALI DANNI.
Leggi locali vigenti
1 Questa garanzia offre al cliente diritti legali specifici. Il cliente potrebbe godere di altri diritti, che variano da stato a stato negli Stati Uniti, da provincia a ricerca in Canada e da Paese/regione a Paese/regione nel resto del mondo.
2 Laddove esta Garanzia dovesse risultare non conforme alle leggi locali vigenti, verrà modificata al fine di renderla conforme a tali leggi. Secondo questo leggi locali, alcune rinchunte di responsabilità o limitazioni di esta Garanzia potrebbero non essere pertinenti per il cliente. Ad esempio, alcuni stati negli Stati Uniti ed alcuni governi fuori degli Stati Uniti (incluse alcune province del Canada) potrebbero:
a Precludere le rinunc di responsabilità e le limitazioni previste in questa Garanzia dal limitare i diritti statutari di un cliente (ad esempio, Gran Bretagna)
b Limitare altrimenti la capacité di un fabbricante di applicare tali rinsunte di responsabilità o limitazioni; oppure
c Concedere al cliente diritti di garanzia addizzionali, specificare la durata delle garanzie implicite che il fabricante non può rinnegare, o consentire limitazioni sulla durata delle garanzie implicite.
3 PER TRANSAZIONI CON I CLIENTI IN AUSTRALIA E NUOVA ZELANDA, I TERMINI DI QUESTA GARANZIA, LADDOVE CONSENTITO DALLE LEGGI VIGENTI, NON ESCLUDONO, LIMITANO O MODIFICANO, E NON SI AGGIUNGONO AI DIRITTI STATUTORI OBBIGATORI RELATIVI ALLA VENDITA DI PRODOTTI HP A TALI CLIENTI.
