MANUALE UTENTE FCO240011 ELRO

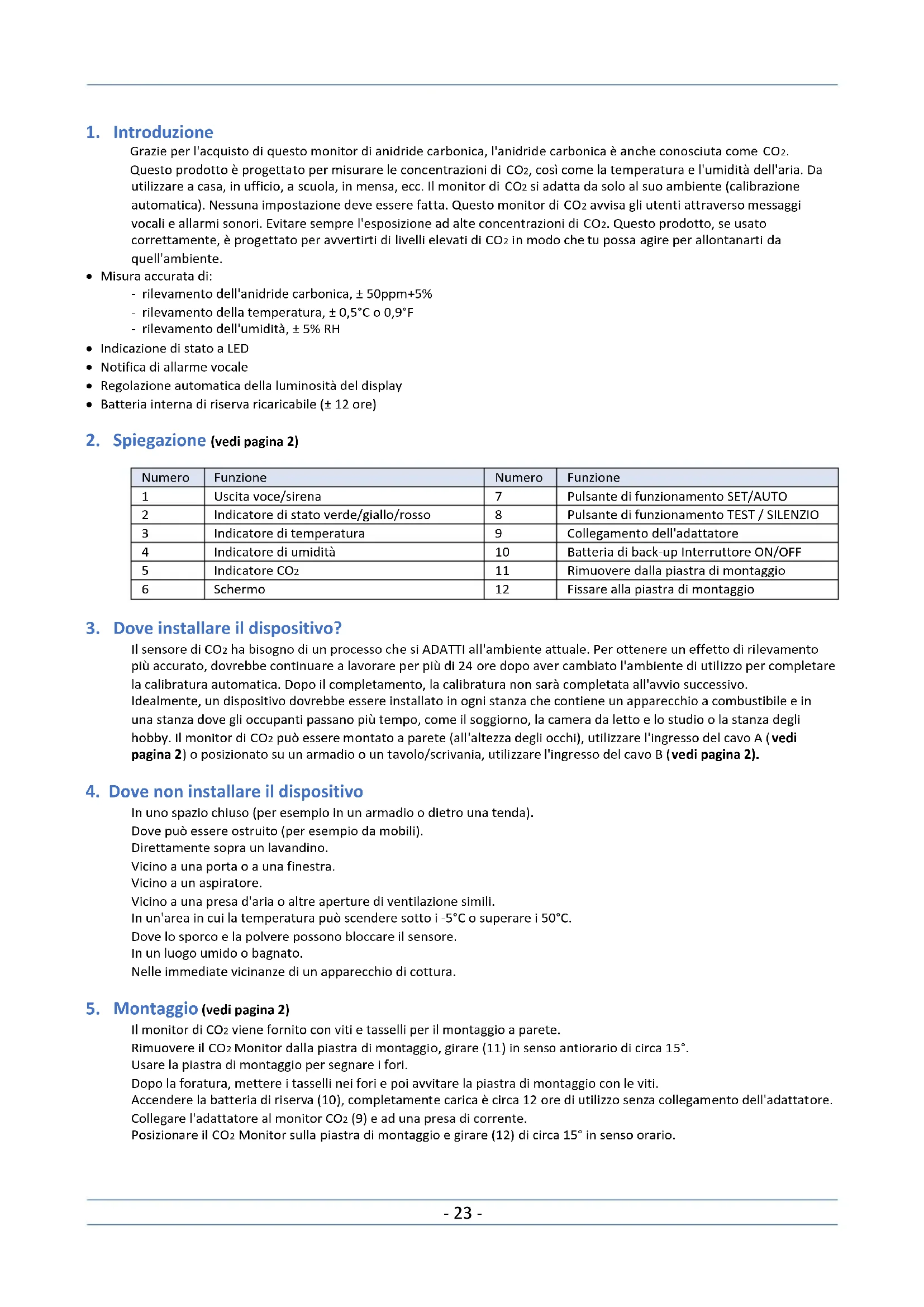

Italiano Instruzioni per l'uso Pagina 23

CAPACITY

40m³

ELAO 1 2 3 500 °C/F 4 8 5 CO P/RH 6 PPM 7 SET TEST 8 AUTO HUSH

Grazie per l'acquisto di questo monitor di anidride carbonica, l'anidride carbonica è anche conosciuta come CO₂. Questo prodotto è progettato per misurare le concentrazioni di CO₂, così come la temperatura e l'umidità dell'aria. Da utilizzare a casa, in ufficio, a scuola, in mensa, ecc. Il monitor di CO₂ si adatta da solo al suo ambiente (calibrazione automatica). Nessuna impostazione deve essere fatta. Questo monitor di CO₂ avvisa gli utenti attraverso messaggi vocali e allarmi sonori. Evitare sempre l'esposizione ad alte concentrazioni di CO₂. Questo prodotto, se usato correttamente, è progettato per avvertirti di livelli elevati di CO₂ in modo che tu possa agire per allontanarti da quell'ambiente.

- Misura accurata di:

• rilevamento dell'anidride carbonica, ± 50ppm+5%
• rilevamento della temperatura, ± 0,5°C o 0,9°F

• rilevamento dell'umidità, ± 5% RH

• Indicazione di stato a LED

• Notifica di allarme vocale
• Regolazione automatica della luminosità del display
• Batteria interna di riserva ricaricabile (± 12 ore)

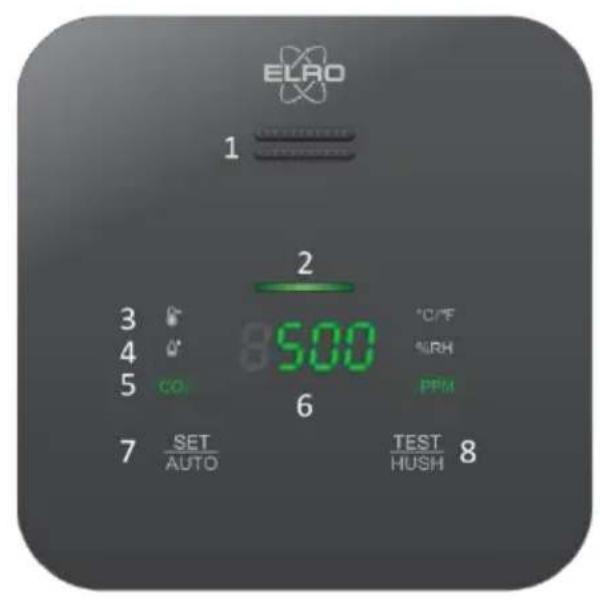

2. Spiegazione (vedi pagina 2)

Numero	Funzione	Numero	Funzione
1	Uscita voce/sirena	7	Pulsante di funzionamento SET/AUTO
2	Indicatore di stato verde/giallo/rosso	8	Pulsante di funzionamento TEST / SILENZIO
3	Indicatore di temperatura	9	Collegamento dell'adattatore
4	Indicatore di umidità	10	Batteria di back-up Interruttore ON/OFF
5	Indicatore CO _2	11	Rimuovere dalla piastra di montaggio
6	Schermo	12	Fissare alla piastra di montaggio

3. Dove installare il dispositivo?

Il sensore di CO2 ha bisogno di un processo che si ADATTI all'ambiente attuale. Per ottenere un effetto di rilevamento più accurato, dovrebbe continuare a lavorare per più di 24 ore dopo aver cambiato l'ambiente di utilizzo per completare la calibratura automatica. Dopo il completamento, la calibratura non sarà completata all'avvio successivo.

Idealmente, un dispositivo dovrebbe essere installato in ogni stanza che contiene un apparecchio a combustibile e in una stanza dove gli occupanti passano più tempo, come il soggiorno, la camera da letto e lo studio o la stanza degli hobby. Il monitor di CO₂ può essere montato a parete (all'altezza degli occhi), utilizzare l'ingresso del cavo A (vedi pagina 2) o posizionato su un armadio o un tavolo/scrivania, utilizzare l'ingresso del cavo B (vedi pagina 2).

4. Dove non installare il dispositivo

In uno spazio chiuso (per esempio in un armadio o dietro una tenda).

Dove può essere ostruito (per esempio da mobili).

Direttamente sopra un lavandino.

Vicino a una porta o a una finestra.

Vicino a un aspiratore.

Vicino a una presa d'aria o altre aperture di ventilazione simili.

In un'area in cui la temperatura può scendere sotto i -5°C o superare i 50°C.

Dove lo sporco e la polvere possono bloccare il sensore.

In un luogo umido o bagnato.

Nelle immediate vicinanze di un apparecchio di cottura.

5. Montaggio (vedi pagina 2)

Il monitor di CO₂ viene fornito con viti e tasselli per il montaggio a parete.

Rimuovere il CO₂ Monitor dalla piastra di montaggio, girare (11) in senso antiorario di circa 15°.

Usare la piastra di montaggio per segnare i fori.

Dopo la foratura, mettere i tasselli nei fori e poi avvitare la piastra di montaggio con le viti.

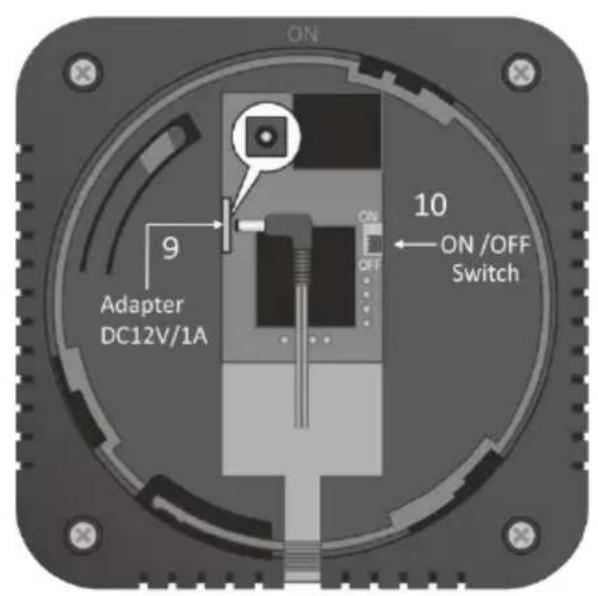

Accendere la batteria di riserva (10), completamente carica è circa 12 ore di utilizzo senza collegamento dell'adattatore.

Collegare l'adattatore al monitor CO₂ (9) e ad una presa di corrente.

Posizionare il CO₂ Monitor sulla piastra di montaggio e girare (12) di circa 15° in senso orario.

6. Indicatore di stato - Verde / Giallo / Rosso

Quando ≤1000PPM, la finestra di avviso visualizza il colore verde.

Quando 1000PPM \~ 1500 PPM la finestra di avvertimento visualizza il colore giallo

Quando ≥1500 PPM, la finestra di avvertimento visualizza il colore rosso ed emette un suono di allarme 75db@1m.

Adottare le azioni raccomandate per prevenire danni alla salute e alla sicurezza personale.

7. Spiegazione dei pulsanti di funzionamento

Premere brevemente per passare dalla visualizzazione della temperatura a quella dell'umidità e del CO2.

Premere brevemente per ottenere la visualizzazione della temperatura e poi premere a lungo per impostare i gradi Celsius o i gradi Fahrenheit.

Premere brevemente per ottenere il display del CO₂ e poi premere a lungo per impostare il suono dell'allarme ON/OFF.

Premere a lungo per testare l'allarme.

Premere brevemente per ritardare/spegnere l'allarme per 10 minuti.

Entro 150 secondi dall'accensione del prodotto premere e tenere premuti entrambi i tasti contemporaneamente per 3 secondi. Sentirai un messaggio vocale nella lingua attualmente selezionata. Premere nuovamente per 3 secondi e la selezione si sposta alla successiva lingua disponibile.

8. Azioni raccomandate quando l'allarme CO2 Monitor è stato attivato

Mantenere la calma.

Aprire tutte le porte e le finestre e spegnere tutti gli apparecchi di combustione.

Se il CO2 Monitor continua a suonare l'allarme, evacuate la vostra casa.

Lasciare aperte tutte le porte e le finestre e non entrare fino a quando l'allarme non è cessato.

Cercare assistenza medica per chiunque possa soffrire degli effetti dell'avvelenamento da anidride carbonica.

9. Livelli di anidride carbonica e linee guida

400PPM Livello normale dell'aria esterna

400 \~ 1000PPM Livello tipico all'interno con una buona ventilazione.

NOTA: Se i livelli di CO₂ sono bassi quando l'edificio è sigillato e occupato, controllare la sovraventilazione (troppa aria fresca = energia sprecata).

1000PPM Livello massimo raccomandato da ASHRAE e OSHA in una stanza chiusa.

Considerato il livello massimo di comfort in molti paesi.

1200PPM Scarsa qualità dell'aria - richiede la ventilazione.

2000PPM

Secondo molti studi questo livello di CO_2 produce un aumento significativo di sonnolenza, stanchezza, mal di testa, minori livelli di concentrazione e maggiori probabilità di diffusione di virus respiratori come raffreddori, ecc.

5000PPM OSHA e NIOSH prima soglia di sicurezza. Concentrazione massima consentita in un periodo di 8 ore di lavoro.

10. Manutenzione

Si raccomanda di testare manualmente il CO₂ Monitor una volta al mese tenendo premuto il pulsante di test. La polvere è una delle cause principali dei falsi allarmi. Pertanto, pulire il CO₂ Monitor una volta al mese. Usare un aspirapolvere per rimuovere delicatamente la polvere accumulata lungo i lati del CO₂ Monitor. Non usare mai un panno bagnato o un detergente per pulire il CO₂ Monitor. Pulire il dispositivo con un panno morbido, umido e senza pelucchi. Assicurarsi che non entri umidità nell'alloggiamento. Non usare spray, solventi, detergenti a base di alcol o abrasivi, ma solo acqua pulita per inumidire il panno.

11. Avvertenze

Questo manuale contiene importanti informazioni sulla sicurezza del Monitor CO2.

Leggere attentamente il manuale e conservarlo in un luogo sicuro per riferimenti futuri.

Non aprire il dispositivo se è danneggiato.

Non rimuovere i segnali di sicurezza, gli adesivi o le etichette dal dispositivo.

Mantenere tutti i segnali di sicurezza, gli adesivi e le etichette in condizioni leggibili.

Questo prodotto non può essere usato in fabbriche, magazzini e altri ambienti industriali che possono essere in alta concentrazione di CO₂ per lungo tempo.

Se il prodotto deve essere collocato in uno spazio ristretto, lo spazio deve essere ben ventilato, in particolare le due finestre di diffusione devono essere in una posizione ben ventilata.

Il prodotto dovrebbe essere lontano da fonti di calore ed evitare la luce diretta del sole o altre radiazioni termiche.

Questo prodotto non dovrebbe essere usato in un ambiente ad alta densità di polvere per un lungo periodo.

12. Specifiche

Tensione di lavoro : DC5V (Power adapter 5V/1A)

Gamma di misura di CO₂ : 400 \~ 5000 PPM

Gamma di errore di misura di CO₂ : ± 50PPM ± 5%

Dipendenza dalla pressione : +1.6 % lettura per deviazione kPa dalla pressione normale

Risoluzione della misura di CO₂ e tempo di risposta : 1 PPM; T90 < 120s

Gamma di temperatura : -5^ 50^ o 23^ 122^

Gamma di errore di misura di temperatura : ± 0,5 o 0,9

Risoluzione di misura della temperatura/tempo di risposta : 0.1.1°C /°F; T90 < 120s T90 < 120s

Risoluzione di misurazione dell'umidità e tempo di risposta : 0,1%; T90 < 600s.1%; T90 < 600s

Gamma di misurazione dell'umidità : 0,0% \~ 99,9%RH

Gamma di errore di misurazione dell'umidità : ± 5% RH5% RH

Tempo di funzionamento della batteria di riserva : 12 ore

Ambiente di lavoro : Temperatura di lavoro -55°C \~ 50°C

: Umidità di lavoro 0 ~ 90% RH (senza condensa)
Ambiente di stoccaggio	: Temperatura di stoccaggio -10°C ~ 60°C

: Umidità di stoccaggio 0 \~ 95% RH (senza condensazione)

Durata di vita del sensore : 10 anni (visualizzazione della fine della durata di vita del prodotto "End")

Valutazione IP : IP40

Standard di protezione ambientale : RoHS

Dimensioni generali : 99 mm x 99 mm x 37 mm

Peso del prodotto : Peso netto 291gr

13. Servizio e contatto

Per domande sull'installazione, l'uso o il funzionamento di questo prodotto si prega di visitare www.elro.eu e utilizzare il motore di ricerca per trovare ulteriori informazioni.

Nota: Sebbene sia stato fatto ogni sforzo per assicurare l'accuratezza di questa pubblicazione, nessuna responsabilità può essere accettata per errori o omissioni. I dati possono cambiare, così come la legislazione, e si consiglia vivamente di ottenere copie dei regolamenti, degli standard e delle linee guida più recenti. Questa pubblicazione non è destinata a costituire la base di un contratto.

14. Simboli

Quando l'unità è giunta alla fine della sua vita, smaltirla in conformità alle normative locali.

È classificato come rifiuti elettronici e contiene una batteria e pertanto deve essere smaltito separatamente dai rifiuti domestici.

15. Disclaimer

Questo monitor di CO_2 è progettato per avvisare l'utente di un accumulo potenzialmente pericoloso di anidride carbonica. Non è progettato per risolvere un problema di anidride carbonica né per localizzare una fonte specifica di anidride carbonica. ELRO non sarà responsabile di pagare per qualsiasi indagine sull'anidride carbonica o chiamata di servizio effettuata o organizzata in risposta ad un allarme.
