Soort product	Koolstofdioxidedetector (CO₂) met temperatuur- en vochtigheidsmeting
Merk	Elro
Model	FCO240011
Afmetingen	99 mm x 99 mm x 37 mm
Netto gewicht	291 g
Voeding	Netadapter 5V/1A (DC 5V) en ingebouwde oplaadbare reservebatterij (autonomie circa 12 uur)
CO₂ meetbereik	400 tot 5000 ppm
CO₂ nauwkeurigheid	± 50 ppm ± 5%
Temperatuurbereik	-5°C tot 50°C (23°F tot 122°F)
Temperatuurnauwkeurigheid	± 0,5°C of 0,9°F
Vochtigheidsbereik	0 % tot 99,9 % RV
Vochtigheidsnauwkeurigheid	± 5 % RV
Statusindicatoren	Groene LED (≤1000 ppm), gele (1000-1500 ppm), rode (≥1500 ppm) met geluidsalarm 75 dB @ 1 m
Alarmen	Geluid en spraak (spraakberichten), knop TEST/HUSH voor test of 10 minuten dempen
Scherm	Temperatuur, vochtigheid, CO₂ met automatische helderheidsregeling
Kalibratie	Automatisch, past zich aan omgeving aan na 24 uur continu gebruik
Montage	Aan de muur (met montageplaat) of op een vlakke ondergrond geplaatst
Levensduur van de sensor	10 jaar (einde levensduur weergave "End")
Beschermingsgraad	IP40
Milieunorm	RoHS
Onderhoud	Maandelijkse reiniging met stofzuiger op de sleuven; gebruik een zachte, vochtige doek zonder reinigingsmiddel
Veiligheid	Niet openen, vermijd warmtebronnen, stof, vocht; niet-industrieel gebruik
Meegeleverde accessoires	Netadapter, montageplaat, schroeven en pluggen

Veelgestelde vragen - FCO240011 ELRO

Wat te doen bij een CO₂-alarm?

Blijf kalm. Open alle deuren en ramen en schakel verwarmingstoestellen uit. Als het alarm aanhoudt, verlaat het pand en ga er niet in totdat het alarm stopt. Raadpleeg een arts bij vergiftigingsverschijnselen.

Hoe installeer ik de gasdetector Elro FCO240011?

Kies een locatie op ooghoogte, uit de buurt van obstakels, warmtebronnen en vocht. Bevestig de montageplaat aan de muur met de meegeleverde pluggen en schroeven, klik het apparaat erop door te draaien. Sluit de netadapter aan en activeer de reservebatterij.

Waar het apparaat niet installeren?

Vermijd afgesloten ruimtes (kast, achter gordijn), geblokkeerde zones, boven een gootsteen, nabij ventilatieopeningen, plaatsen waar de temperatuur onder -5°C kan dalen of boven 50°C kan stijgen, stoffige of vochtige plaatsen.

Hoe test ik de detector?

Houd de knop TEST/HUSH lang ingedrukt om het testalarm te activeren. Het wordt aanbevolen om het apparaat eenmaal per maand te testen.

Hoe tijdelijk het alarm uitschakelen?

Druk kort op de knop TEST/HUSH om het alarm 10 minuten te dempen. Na deze tijd wordt het alarm automatisch opnieuw geactiveerd.

Hoe wijzig ik de taal van spraakberichten?

Houd binnen 150 seconden na inschakelen beide knoppen tegelijkertijd 3 seconden ingedrukt. U hoort een bericht in de actieve taal. Druk nogmaals 3 seconden om naar de volgende taal te gaan.

Wat betekenen de LED-kleuren?

Groen : CO₂-gehalte ≤ 1000 ppm (normaal). Geel : 1000-1500 ppm (oplettendheid). Rood : ≥ 1500 ppm (geluidsalarm).

Hoe reinig ik de detector?

Gebruik een stofzuiger om voorzichtig stof uit de zijdelingse sleuven te verwijderen. Voor de buitenkant, veeg af met een zachte, lichtvochtige doek (schoon water). Gebruik nooit reinigingsmiddelen, oplosmiddelen of sprays.

Wat te doen als het apparaat 'End' weergeeft?

De weergave 'End' geeft het einde van de levensduur van de sensor aan (na circa 10 jaar). Het is dan noodzakelijk het apparaat te vervangen.

Wat is de duur van de reservebatterij?

De interne oplaadbare batterij biedt een autonomie van circa 12 uur bij stroomuitval. Deze laadt automatisch op wanneer de adapter is aangesloten.

GEBRUIKSAANWIJZING FCO240011 ELRO

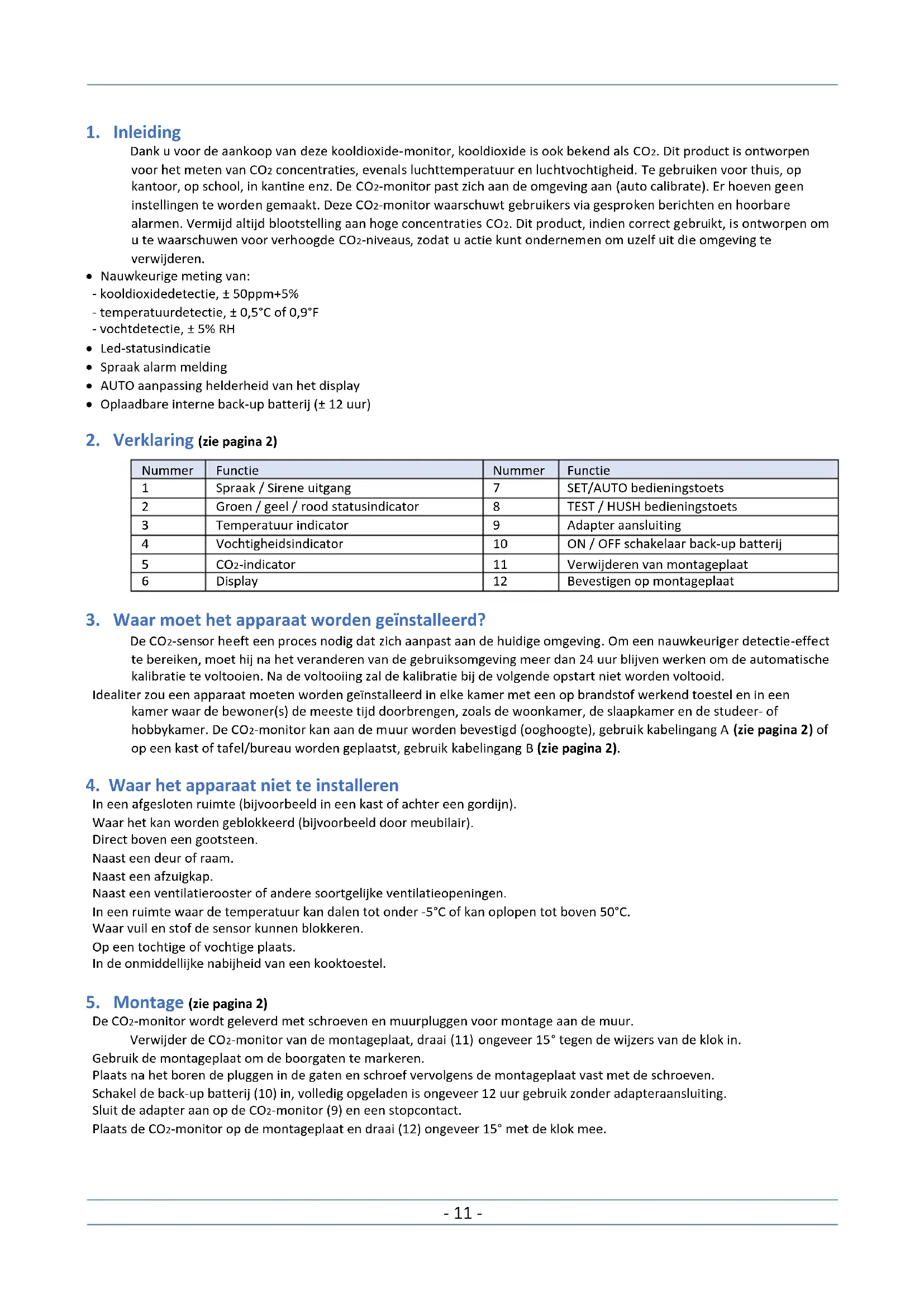

Nederlands Gebruiksaanwijzing Pagina 11

Dank u voor de aankoop van deze kooldioxide-monitor, kooldioxide is ook bekend als CO₂. Dit product is ontworpen voor het meten van CO₂ concentraties, evenals luchttemperatuur en luchtvochtigheid. Te gebruiken voor thuis, op kantoor, op school, in kantine enz. De CO₂-monitor past zich aan de omgeving aan (auto calibrate). Er hoeven geen instellingen te worden gemaakt. Deze CO₂-monitor waarschuwt gebruikers via gesproken berichten en hoorbare alarmen. Vermijd altijd blootstelling aan hoge concentraties CO₂. Dit product, indien correct gebruikt, is ontworpen om u te waarschuwen voor verhoogde CO₂-niveaus, zodat u actie kunt ondernemen om uzelf uit die omgeving te verwijderen.

• Nauwkeurige meting van:

• kooldioxidedetectie, ± 50ppm+5%
• temperatuurdetectie, ± 0,5°C of 0,9°F

• vochtdetectie, ± 5% RH

• Led-statusindicatie

• Spraak alarm melding
  • AUTO aanpassing helderheid van het display
• Oplaadbare interne back-up batterij ( ± 12 uur)

2. Verklaring (zie pagina 2)

Nummer	Functie	Nummer	Functie
1	Spraak / Sirene uitgang	7	SET/AUTO bedieningstoets
2	Groen / geel / rood statusindicator	8	TEST / HUSH bedieningstoets
3	Temperatuur indicator	9	Adapter aansluiting
4	Vochtigheidsindicator	10	ON / OFF schakelaar back-up batterij
5	CO2-indicator	11	Verwijderen van montageplaat
6	Display	12	Bevestigen op montageplaat

3. Waar moet het apparaat worden geïnstalleerd?

De CO₂-sensor heeft een proces nodig dat zich aanpast aan de huidige omgeving. Om een nauwkeuriger detectie-effect te bereiken, moet hij na het veranderen van de gebruiksomgeving meer dan 24 uur blijven werken om de automatische kalibratie te voltooien. Na de voltooing zal de kalibratie bij de volgende opstart niet worden voltooid.

Idealiter zou een apparaat moeten worden geïnstalleerd in elke kamer met een op brandstof werkend toestel en in een kamer waar de bewoner(s) de meeste tijd doorbrengen, zoals de woonkamer, de slaapkamer en de studeer- of hobbykamer. De CO2-monitor kan aan de muur worden bevestigd (ooghoogte), gebruik kabelingang A (zie pagina 2) of op een kast of tafel/bureau worden geplaatst, gebruik kabelingang B (zie pagina 2).

4. Waar het apparaat niet te installeren

In een afgesloten ruimte (bijvoorbeeld in een kast of achter een gordijn).

Waar het kan worden geblokkeerd (bijvoorbeeld door meubilair).

Direct boven een gootsteen.

Naast een deur of raam.

Naast een afzuigkap.

Naast een ventilatierooster of andere soortgelijke ventilatieopeningen.

In een ruimte waar de temperatuur kan dalen tot onder -5°C of kan oplopen tot boven 50°C.

Waar vuil en stof de sensor kunnen blokkeren.

Op een tochtige of vochtige plaats.

In de onmiddellijke nabijheid van een kooktoestel.

5. Montage (zie pagina 2)

De CO2-monitor wordt geleverd met schroeven en muurpluggen voor montage aan de muur.

Verwijder de CO2-monitor van de montageplaat, draai (11) ongeveer 15° tegen de wijzers van de klok in.

Gebruik de montageplaat om de boorgaten te markeren.

Plaats na het boren de pluggen in de gaten en schroef vervolgens de montageplaat vast met de schroeven.

Schakel de back-up batterij (10) in, volledig opgeladen is ongeveer 12 uur gebruik zonder adapteraansluiting.

Sluit de adapter aan op de CO2-monitor (9) en een stopcontact.

Plaats de CO₂-monitor op de montageplaat en draai (12) ongeveer 15° met de klok mee.

6. Statusindicator - Groen / Geel / Rood

Wanneer ≤1000PPM, geeft het waarschuwingsvenster een groene kleur weer.

Bij 1000PPM \~ 1500 PPM, toont het waarschuwingsvenster een gele kleur.

Wanneer ≥1500 PPM, toont het waarschuwingsvenster de rode kleur en klinkt er een alarmgeluid van 75db@1m.

Neem de aanbevolen maatregelen om schade aan de persoonlijke gezondheid en veiligheid te voorkomen.

8. Aanbevolen acties wanneer de CO2-monitorwaarschuwing is geactiveerd

Blijf kalm. Open alle deuren en ramen en zet alle verbrandingstoestellen uit.

Als de CO2-monitor het alarm blijft afgeven, evacueer uw huis.

Laat alle deuren en ramen open en ga niet naar binnen tot het alarm is gestopt.

Zoek medische hulp voor iedereen die mogelijk lijdt aan de gevolgen van kooldioxidevergiftiging.

9. Kooldioxidene niveaus en richtlijnen

400PPM Normaal buitenluchtniveau

400 \~ 1000PPM Typisch niveau binnenshuis bij goede ventilatie.

OPMERKING: Als de CO₂-niveaus laag zijn wanneer het gebouw is afgesloten en bewoond, controleer dan op overventilatie (te veel verse lucht = energieverspilling).

1000PPM ASHRAE en OSHA aanbevolen maximumniveau in een gesloten ruimte.

In veel landen wordt dit beschouwd als het maximale comfortniveau.

1200PPM Slechte luchtkwaliteit - ventilatie vereist.

2000PPM Volgens vele studies veroorzaakt dit CO₂-niveau een aanzienlijke toename van slaperigheid, vermoeidheid, hoofdpijn lagere concentratieniveaus en een verhoogde kans op de verspreiding van ademhalingsvirussen zoals verkoudheid, enz.

5000PPM OSHA en NIOSH eerste drempel voor veiligheid. Maximaal toegestane concentratie binnen een werkperiode van 8 uur.

10. Onderhoud

Wij raden aan de CO₂-monitor één keer per maand handmatig te testen door de testknop ingedrukt te houden. Stof is een belangrijke oorzaak van valse alarmen. Reinig de CO₂-monitor daarom eens per maand. Gebruik een stofzuiger om opgehoopt stof langs de zijkanten van de CO₂-monitor voorzichtig te verwijderen. Gebruik nooit een natte doek of detergent om uw CO₂-monitor schoon te maken. Reinig het apparaat met een zachte, vochtige en pluisvrije doek.

Zorg ervoor dat er geen vocht in de behuizing terechtkomt. Gebruik geen sprays, oplosmiddelen, schoonmaakmiddelen op alcoholbasis of schurende reinigingsmiddelen, maar alleen schoon water om de doek te bevochtigen.

11. Waarschuwingen

Deze handleiding bevat belangrijke veiligheidsinformatie over de CO2-monitor.

Lees de handleiding zorgvuldig door en bewaar hem op een veilige plaats voor toekomstige raadpleging.

Open het apparaat niet als het beschadigd is.

Verwijder geen veiligheidstekens, stickers of etiketten van het apparaat.

Bewaar alle veiligheidstekens, stickers en etiketten in leesbare toestand.

Dit product kan niet worden gebruikt in fabrieken, magazijnen en andere industriële omgevingen waar zich gedurende lange tijd een hoge CO2-concentratie kan voordoen.

Als het product in een nauwe ruimte moet worden geplaatst, moet de ruimte goed geventileerd zijn, vooral de twee diffusieramen moeten op een goed geventileerde plaats zitten.

Het product moet uit de buurt van warmtebronnen worden geplaatst en direct zonlicht of andere thermische straling vermijden.

Dit product zou niet in de omgeving met hoge stofdichtheid voor een lange tijd moeten worden gebruikt.

12. Specificaties

Werkspanning : DC5V (Power adapter 5V/1A)

CO₂ meetbereik : 400 \~ 5000 PPM

CO₂ metingsfout bereik : ± 50PPM ± 5%

Drukafhankelijkheid : + 1,6 % aflezing per kPa afwijking van de normale druk

Resolutie en reactietijd van de CO₂ meting : 1 PPM ; T90 < 120s

Temperatuurbereik : -5°C \~ 50°C of 23°F \~ 122°F

Foutbereik temperatuurmeting : ± 0.5 of 0.9

Resolutie/reactietijd temperatuurmeting : 0.1.1°C /°F; T90 < 120sT90 < 120s

Vochtigheid meetresolutie en responstijd : 0.1% ; T90 < 600s.1% ; T90 < 600s

Vochtigheidsmeetbereik : 0.0% \~ 99.9%RH

De foutenwaaier van de vochtigheidsmeting : ± 5% RH5% RH

Back-up batterij looptijd : 12 uur

Werkomgeving : Werktemperatuur -55°C \~ 50°C

: Werkvochtigheid 0 \~ 90% RH (geen condensatie)

Opslagomgeving : opslagtemperatuur -10°C \~ 60°C

: Opslagvochtigheid 0 \~ 95% RH (geen condensatie)

Levensduur sensor : 10 jaar (einde levensduur display "End")

IP-klasse : IP40

Norm voor milieubescherming : RoHS

Afmetingen : 99 mm x 99 mm x 37 mm

Gewicht van het product : Nettogewicht 291gr

13. Service en Contact

Voor vragen over de installatie, het gebruik of de werking van dit product kunt u terecht op www.elro.eu en de zoekmachine gebruiken om meer informatie te vinden.

Let op: Hoewel alles in het werk is gesteld om de nauwkeurigheid van deze publicatie te waarborgen, kan geen verantwoordelijkheid worden aanvaard voor fouten of omissies. Gegevens kunnen veranderen, evenals de wetgeving, en u wordt dringend geadviseerd kopieën te verkrijgen van de meest recent uitgegeven voorschriften, normen en richtlijnen. Deze publicatie is niet bedoeld om de basis te vormen van een contract.

14. Symbolen

Wanneer het toestel het einde van zijn levensduur heeft bereikt, dient u het af te voeren in overeenstemming metde plaatselijke voorschriften. Het wordt geclassificeerd als elektronisch afval en bevat een batterij, en moet daarom gescheiden van het huisvuil worden afgevoerd.

15. Aansprakelijkheid

Deze CO2-monitor is ontworpen om u te waarschuwen voor een mogelijk gevaarlijke ophoping van kooldioxidegas. Hij is niet ontworpen om een kooldioxideprobleem te verhelpen of om een specifieke kooldioxidebron te lokaliseren.

ELRO kan niet aansprakelijk worden gesteld voor een kooldioxide-onderzoek of service-oproep die naar aanleiding van een alarm wordt uitgevoerd of geregeld.
