TE109P - Schakelaar ELRO - Gratis gebruiksaanwijzing en handleiding

Type product	Programmeerbare timerschakelaar
Merk	ELRO
Model	TE109P
Voedingsspanning	230 VAC, 50 Hz
Maximale stroom	16 A
Maximaal vermogen	3500 W
IP-waarde	IP20
Bedrijfstemperatuur	0 °C tot 55 °C
Aantal programmeerbare in-/uitschakeltijden	14
Aftelfunctie	Ja, tot 99 uur 59 min 59 sec
Randomfunctie	Ja, aan- en uitschakeltijden variëren
Tijdsweergave	12-uurs of 24-uurs instelbaar
Zomertijdinstelling	Ja, handmatig in te schakelen
Weergave	LCD-scherm
Resetmogelijkheid	Ja, via resetknop
Stroomuitval geheugen	Geen batterijback-up; programma's verloren
Gebruik	Alleen binnenshuis
Garantie	2 jaar
Onderhoud	Reinigen met droge doek
Beveiliging	Maximale stroom 16 A, niet overschrijden

Veelgestelde vragen - TE109P ELRO

Hoe stel ik de klok in?

Houd de SET-toets ingedrukt totdat de weekaanduiding knippert. Stel de dag in met de + of - toets, bevestig met SET. Stel vervolgens de uren en minuten in op dezelfde manier. Druk op CLOCK om terug te keren naar de normale weergave.

Hoe programmeer ik een aan/uit-tijd?

Druk op de SET-toets totdat '1ON' verschijnt. Kies de programmagroep (1 t/m 14) met de + of - toets. Druk opnieuw op SET tot de weekdagen knipperen, stel de gewenste dagen in. Stel daarna de uren en minuten in. Herhaal voor 'OFF' als uitschakeltijd. Druk op CLOCK om te bevestigen.

Hoe gebruik ik de aftelfunctie?

Zet de timer in de AUTO-stand. Druk op de CD-toets (afteltoets). 'd ON' of 'd OFF' knippert. Stel de gewenste afteltijd in via SET en de +/- toetsen. Druk nogmaals op CD om de aftelling te starten.

Hoe gebruik ik de randomfunctie?

Zet de timer in de AUTO-stand. Druk op de RND-toets. 'r OFF' of 'r ON' knippert. De timer schakelt nu onregelmatig in en uit (minimaal 10 min aan, 26 min uit). Druk nogmaals op RND om te stoppen.

Hoe zet ik de zomertijd aan?

Druk tegelijkertijd op de CLOCK-toets en de - toets. Het LCD-scherm toont 'S' en de tijd wordt met één uur verhoogd. Herhaal dezelfde combinatie om de zomertijd uit te schakelen.

Waarom werkt mijn timer niet?

Controleer of de timer in de AUTO-stand staat. Zorg dat het aangesloten apparaat is ingeschakeld en dat de timer stroom krijgt. Controleer of de programma's correct zijn ingesteld. Als het probleem aanhoudt, reset de timer met de resetknop.

Kan ik meerdere programma's instellen?

Ja, u kunt maximaal 14 aan/uit-programma's instellen. Elke programmagroep heeft een eigen dag- en tijdinstelling.

Hoe reset ik de timer?

Gebruik de resetknop (meestal een klein gaatje) met een paperclip of pen. Houd deze een paar seconden ingedrukt totdat alle instellingen zijn gewist.

Wat is het maximale vermogen dat ik mag aansluiten?

Het maximale vermogen is 3500 W (16 A bij 230 V). Overschrijd dit niet om oververhitting of schade te voorkomen.

Hoe onderhoud ik de timer?

Reinig de timer met een zachte, droge doek. Gebruik geen water of schoonmaakmiddelen. Dompel de timer nooit onder in water.

GEBRUIKSAANWIJZING TE109P ELRO

1. Met de programmeerbare digitale timer (hierna "timer") kunt u bepaalde aan/uit-tijden instellen voor uw huishoudelijke elektrische apparaten, zoals koffiezetapparaten en lampen. De timer is ideaal voor energiebesparing en beveiliging van uw huis.
2. Met de aftelfunctie kunt u uw apparaat in/uitschakelen op door u ingestelde tijden, en met de random-functie kunt u het apparaat in- en uitschakelen op onregelmatige tijden. Dit is niet alleen ideaal voor het automatiseren van uw huis, maar ook om inbraak te voorkomen tijdens uw afwezigheid.
3. Het LCD-scherm toont de instellingsstatus en de echte tijd.

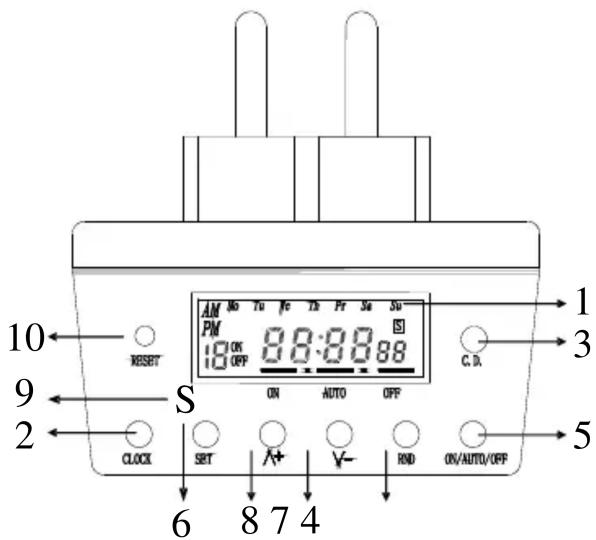

B. Diagram & beschrijvingen

Ne	Beschrijving Functies
1	LCD-scherm Toont tijd en programma-instelling.
2	CLOCK-toets Terugleren naar weergave van de echte tijd tijdens de programma-instelling.
3	CD-toets Druk op deze toets om het aftelprogramma te starten/stoppen wanneer het in de AUTO-stand staat.
4	RND-toets Druk op deze toets om het random-programma te starten/stoppen wanneer het in de AUTO-stand staat.
5	Aan/uit-toets Instellingsstand veranderen in ON, AUTO of OFF. Elke keer dat u op de toets drukt, verspringt het horizontale lijntje op het LCD-scherm naar ON←→AUTO←→OFF, wat gezeefdrukt staat op de Timer.
6	SET-toets Om de tijd en de week in te stellen en de instelling te bevestigen.
7	^+ Toets Druk op deze toets om de tijd, de week of de programmagroep te verhogen.
8	v-Toets Druk op deze toets om de tijd, de week of de programmagroep te verlagen.
Ne	Beschrijving Functies
9	SZeefdruk	Druk tegelijkertijd op de CLOCK-toets en de Voets om over te gaan op de zomertijd. Er wordt automatisch een uur toegevoegd aan de tijdsaanduiding, en op het LCD-scherm verschijnt "S".
10	Reset A le programma's wissen.

C. Tijdweergave

Er zijn twee verschillende tijdsaanduidingen:

1. 12-uurs aanduiding: de digitale nummers gaan van 11:59 tot 12:00 met de aanduiding AM of PM op het LCD-scherm.

2. 24-uurs aanduiding: de digitale nummers gaan van 00:00 tot 23:59, er staat geen AM of PM op het LCD-scherm.

3. Om van de 12-uurs aanduiding over te schakelen naar de 24-uurs aanduiding, of andersom, drukt u op de CLOCK-toets en houdt u deze ingedrukt totdat de weergave verandert. Druk weer op de CLOCK-toets om terug te keren naar de originele weergave.

D. Week- en tijdsinstelling

1. Weekinstelling
   1.1 Houd de SET-toets ingedrukt totdat de weekaanduiding begint te knipperen, wat de instellingsstand aangeeft.
2. Druk op de - toets om de dagaanduiding te verhogen, of op de - toets om deze te verlagen. De volgorde wordt als volgt aangegeven:

Mo Tu We Th Fr Sa Su

1. Boor één keer op de /toets te drukken verhoogt of verlaagt u de dagaanduiding langzaam. Als u de toets ingedrukt houdt, kunt u de aanduiding sneller verhogen of verlagen. Laat de toets los wanneer de gewenste dag van de week op het scherm verschijnt. Druk op de SET-toets om de instelling te bevestigen.

2. Tijdsinstelling

2.1 Nadat u de dag van de week heeft ingesteld, begint de uuraanduiding te knipperen om aan te geven dat u de tijd kunt gaan instellen.

2.2 Druk op de A+ toets om de uuraanduiding te verhogen, of op de V- toets om de aanduiding te verhogen. Door een keer op de A+/V- toets te drukken verhoogt of verlaagt u de uuraanduiding langzaam. Als u de toets ingedrukt houdt, kunt u de aanduiding sneller verhogen of verlagen. Laat de toets los wanneer het gewenste uur op het scherm verschijnt. Druk op de SET-toets om de instelling te bevestigen.

2.4 De minuutaanduiding begint dan te knipperen, om aan te geven dat u de minuten kunt gaan instellen. Herhaal dezelfde procedures als voor de uurinstelling in 2.2 and 2.3 om de minuten in te stellen.

1. Instelling zomertijd

3.1 Druk tegelijkertijd op de CLOCK-toets en de v- toets om over te schakelen op de zomertijd. Er wordt automatisch een uur toegevoegd aan de tijdsaanduiding, en op het LCD-scherm verschijnt "S".

3.2 Druk weer tegelijkertijd op de CLOCK-toets en de v- toets om de zomertijdsinstelling uit te schakelen.

Opmerking: De weergave op het LCD-scherm moet on de echte tijd staan om de week en de tijd in te kunnen stellen. Als de weergave op het LCD-scherm in de programmeerstand staat, druk dan één keer op de CLOCK-toets om terug te keren naar de echte tijd.

1. Druk wanneer de echte tijd op het LCD-scherm staat één keer op de toets om over te schakelen op de programmeerstand. De aanduiding "1ON" verschijnt in de linkerbenedenhoek van het scherm:

1.1 "1" geeft het nummer van de programmagroep aan (programmagroepen gaan van 1 tot 14).

1.2 "ON" geeft de inschakeltijd aan.

1.3 "OFF" geeft de uitschakeltijd aan.

1. Om de programmagroep en de aan/uit-status te kiezen, drukt u op de toets om het groepnummer te verhogen. De volgorde is als volgt: 1ON 1OFF ..... 14ON 14OFF d ON/OFF (voor aftellen) weergave echte tijd

2. Om het programmagroepnummer te verlagen drukt u op de -toets. De volgorde is als volgt:

   d ON/OFF (voor aftellen) 14OFF 14ON ...... 1OFF 1ON weergave echte tijd

3. Na het kiezen van de programmagroep kunt u de week en de tijd instellen. Druk op de SET-toets tot de weekaanduiding begint te knipperen. Elke keer dat u op de toets drukt, verschijnt het volgende op het LCD-scherm:

4. 1 MO TU WE TH FR SA SU

1. Door op de V- toets te drukken, worden de aanduidingen in de omgekeerde volgorde als hierboven getoond.

2. Door één keer op de / toets verhoogt of verlaagt u de aanduiding langzaam. Als u de toets ingedrukt houdt, kunt u de aanduiding sneller verhogen of verlagen. Laat de toets los wanneer de gewenste aanduiding op het scherm verschijnt. Druk op de SET-toets om te bevestigen. De weekaanduiding stopt met knipperen.

3. Nadat u de dag van de week ingesteld heeft, begint de urenaanduiding te knipperen. Herhaal de procedures beschreven in deel D2. Tijdsinstelling om de tijd in te stellen.

4. Om de aan/uit-tijd van een ander programma in te stellen herhaalt u de procedures beschreven in sectie 2 tot 7. Herhaalt u 2 t/m 7, om de uit tijd in te stellen

Opmerking:

( a). Om een vooringesteld programma te veranderen herhaalt u de procedures 2 tot 7 beschreven in Deel E, en voert u de nieuwe gegevens in ter vervanging van de oude instellingen.

(b). Druk na het instellen van het programma op de CLOCK-toets om meteen terug te keren naar de klokweergave, of als u 15 seconden lang niet op een toets drukt keert de weergave vanzelf terug naar de klok.

1. Druk wanneer de echte tijd op het LCD-scherm staat één keer op de toets om over te schakelen op de aftelstand. De aanduiding "d ON" (of OFF) verschijnt in de linkerbenedenhoek van het scherm.

1.1 "d": geeft aan dat het programma in de aftelstand staat.

1. 2 "ON": aftellen naar de inschakeltijd

1 . 3 " OFF": aftellen naar de uitschakeltijd

1. Druk op de SET-toets totdat de aan/uit-aanduiding begint te knipperen, daarna kunt u de aftelling naar de aan/uit-stand instellen.

2. Druk op de / toets om het aftelprogramma aan/uit te kiezen, en druk op de SET-toets om te bevestigen.

3. De uuraanduiding begint te knipperen na het instellen van de aan/uit-stand. Druk dan op de / toets om de uuraanduiding te

of verlagen, en druk op de SET-toets om te bevestigen.

1. De minuten aanduiding begint dan te knipperen. Druk op de / toets om de minuten aanduiding te verhogen of verlagen, en druk op de SET-toets om te bevestigen.

2. De secondenaanduiding begint dan te knipperen. Druk op de / toets om de uuraanduiding te verhogen of verlagen, en druk op de SET-toets om te bevestigen. Het instellingsinterval gaat van 99:59:59 tot 1 sec.

3. Sluit de timer aan op het stopcontact, en zet de timer in de AUTO-stand om de aftelfuncties te starten/stoppen.

4. Druk op de CD-toets om de aftelfunctie te druksterten, "d ON (of OFF)" begint te knipperen in de benedenhoek van het LCD-scherm, om aan te geven dat de aftelling bezig is. Druk weer op de CD-toets om de aftelfunctie te stoppen.

Opmerking:

(a). Tijdens het aftellen staat het LCD-scherm in de echte tijd-stand. Druk één keer op de toets om de aftelinformatie te bekijken.

( b) Om een vooringesteld programma te veranderen herhaalt u de procedures 2 tot 6 beschreven in Deel F Instelling aftelling, en voert u de nieuwe gegevens in ter vervanging van de oude instellingen.

( b). Druk na het instellen van het programma op de

CLOCK- toets om meteen terug te keren naar de klokweergave, of als u 15 seconden lang niet op een toets drukt keert de weergave vanzelf terug naar de klok.

1. De random-functie schakelt het apparaat op onregelmatige tijden in en uit:

1.1 Minimum uitschakeltijd: 26 minuten

1.2 Maximum uitschakeltijd: 42 minuten

1.3 Minimum inschakeltijd: 10 minuten
1.4 Maximum inschakeltijd: 26 minuten
2. Sluit de timer aan op het stopcontact, en zet de timer in de AUTO-stand om de random-functie te starten/stoppen.
3. Druk één keer op de RND-toets, "r OFF" begint te knipperen in de benedenhoek van het LCD-scherm, wat aangeeft dat de random-functie ingeschakeld is. Het apparaat staat 26 tot 42 minuten lang uitgeschakeld. De stand verandert dan in "r ON", wanneer het apparaat 10 tot 26 minuten lang ingeschakeld wordt. Daarna terug naar "r OFF".
4. Druk weer op de RND-toets om de random-functie uit te schakelen, "r OFF" of "r ON" verdwijnt van het scherm.

H. Onderbreken/hervatten vooringesteld prog.

Elke keer dat u op de ON/OFF-toets drukt, kunt u het vooringestelde programma onderbreken/hervatten. De weergave op het scherm verandert in de volgende volgorde:

1. ON: onderbreekt het vooringestelde programma, en het apparaat blijft aanstaan.
2. AUTO: hervat het vooringestelde programma, het apparaat wordt automatisch in- en uitgeschakeld volgens de vooringestelde tijd.
3. OFF: onderbreekt het vooringestelde programma, en het apparaat blijft uitstaan.

Opmerking:

( a). De vooringestelde aftel- of random-functies worden alleen geactiveerd wanneer de timer in de AUTO-stand staat.
( b). Wanneer de aftelfunctie geactiveerd is, werken de randomen auto aan/uit-programma's niet.
( c). Wanneer de random-functie geactiveerd is, werken de aftelen auto aan/uit-programma's niet.

I. Aansluitingen

1. Stel de gewenste aan/uit-programma's in op de timer zoals hierboven beschreven.
2. Schakel uw elektrische apparaat uit.
3. Sluit het elektriciteitssnoer van uw apparaat aan op de aansluiting van de timer, en sluit de timer dan aan op het stopcontact om hem van stroom te voorzien.
4. Schakel uw apparaat in.
5. Het apparaat wordt dan in/uitgeschakeld volgens uw vooringestelde programma, tenzij u het programma handmatig onderbreekt.

J. Veiligheidsvoorschriften

1. Deze timer is alleen voor gebruik binnenshuis, NIET buitenshuis gebruiken.
2. Het apparaat dat op de timer aangesloten moet worden moet hetzelfde spannings- en frequentieniveau hebben als aangegeven in de "Specificaties".

K. Specificaties

1. Voeding : 230VAC, 50Hz, 16A
2. Max. vermogen : 3500W
3. IP Rating: IP20
4. Bedrijfstemperatuur: 0 - 55°C
5. Interval tijdsinstelling : 1 Minuut

GARANTIEVOORWAARDEN

Deze schakelklok is fabrieksmatig geheel gecontroleerd. Er geldt een garantie van 2 jaar na aankoopdatum. De kassabon is tevens het garantiebewijs en dient bij aanspraak op garantie te worden overlegd.
