Tipo di prodotto	Sistema microcuffia senza fili UHF
Marca	Samson
Modello	AirLine 99m AH9
Banda di frequenza	UHF, bande K, D, IL, B, G (a seconda della versione)
Portata	Fino a 100 m (linea di vista)
Autonomia della batteria (trasmettitore)	8 ore
Dimensioni del trasmettitore (L x l x H)	5,9 x 6,7 x 3,9 pollici (150 x 170 x 100 mm)
Peso del trasmettitore	60 g (0,13 lb)
Dimensioni del ricevitore (L x l x H)	4,3 x 3,74 x 1,5 pollici (110 x 95 x 39 mm)
Peso del ricevitore	192 g (0,42 lb)
Alimentazione del ricevitore	15 V CC, 600 mA (alimentatore incluso)
Alimentazione del trasmettitore	Batteria agli ioni di litio ricaricabile 3,6 V, 500 mAh
Connettività del ricevitore	Uscite XLR bilanciate, jack 1/4" e 1/8" sbilanciati, porta USB (5 V 200 mA)
Funzioni principali	Scansione automatica con un pulsante, configurazione a infrarossi, diversità True RF, 100 canali, ricarica del trasmettitore tramite USB, compatibilità XPD
Sicurezza	Conforme FCC parte 15 e CE, non esporre all'acqua o a calore eccessivo
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare prodotti chimici
Ricambi e riparabilità	Batteria del trasmettitore sostituibile (contattare il distributore), cavo magnetico incluso

Domande frequenti - AirLine 99m AH9 SAMSON

Come caricare il trasmettitore AH9?

Collegare il cavo magnetico in dotazione alla porta USB del ricevitore AR99m (acceso) o a qualsiasi adattatore 5 V USB. Il led lampeggia rosso durante la carica e diventa rosso fisso quando la batteria è carica. La trasmissione è disattivata durante la carica.

Come configurare il sistema AirLine 99m?

Posizionare il ricevitore in linea di vista, accenderlo, quindi tenere premuto il pulsante SET per >10 s per avviare la configurazione IR. Accendere il trasmettitore AH9 (pressione lunga 3 s), posizionarlo a 15-30 cm dal ricevitore con la finestra IR di fronte. Il led READY si accende quando il collegamento è stabilito.

Posso utilizzare più sistemi AirLine 99m insieme?

Sì. Ogni sistema deve essere impostato su un canale diverso. Utilizzare la scansione automatica (SET >2 s) per trovare il canale ottimale per ogni ricevitore, quindi configurare ogni trasmettitore tramite IR.

Come collegare un ricevitore XPD aggiuntivo?

Collegare il ricevitore USB XPD alla porta USB dell'AR99m. Il volume del mix AH9/XPD è controllato dal pulsante VOLUME del ricevitore. Accoppiare il XPD come indicato nel suo manuale.

Qual è la portata massima del sistema?

Fino a 100 metri (300 piedi) in linea di vista, senza ostacoli maggiori.

Cosa fare in caso di larsen (feedback)?

Assicurarsi che il microcuffia sia posizionato correttamente (davanti alla bocca, non coperto). Ridurre il volume dell'amplificatore o allontanare il micro dagli altoparlanti. Utilizzare un equalizzatore se necessario.

Come pulire il microfono e il ricevitore?

Utilizzare un panno asciutto e morbido. Non utilizzare solventi o prodotti abrasivi. Evitare che liquidi penetrino nelle aperture.

Quale adattatore di rete utilizzare per il ricevitore?

Utilizzare solo l'adattatore in dotazione (15 V CC, 600 mA). L'uso di un altro adattatore può danneggiare l'apparecchio e annullare la garanzia.

Come regolare il volume del trasmettitore AH9?

Premere i pulsanti Volume + o - del trasmettitore. Ci sono 9 livelli. Il led lampeggia più velocemente all'aumentare del volume.

La batteria dell'AH9 può essere sostituita?

Sì, la batteria agli ioni di litio è sostituibile. Contattare il distributore Samson per ottenere una batteria di ricambio. Attenzione: utilizzare solo un modello identico per evitare il rischio di esplosione.

MANUALE UTENTE AirLine 99m AH9 SAMSON

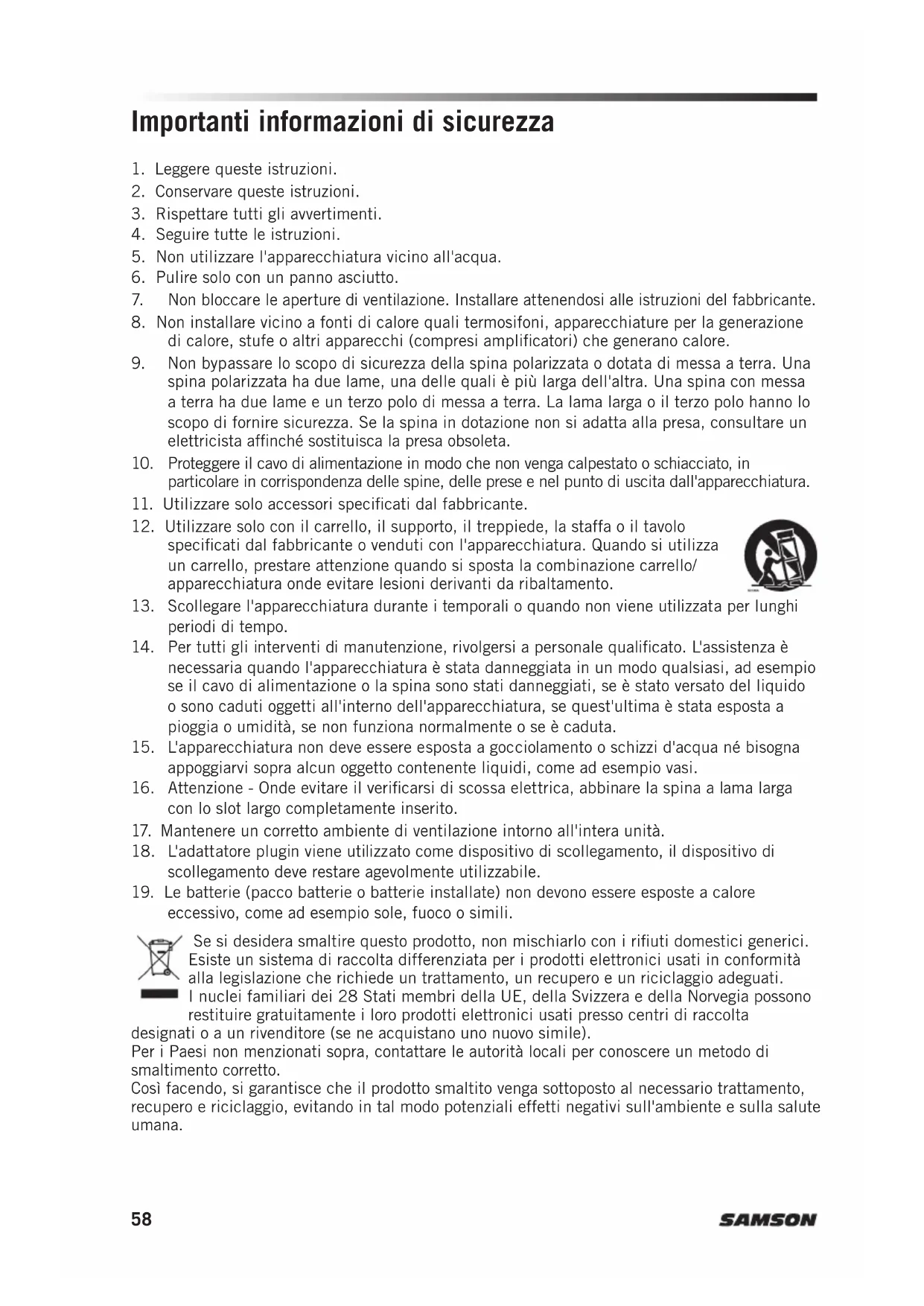

Importanti informazioni di sicurezza

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Rispettare tutti gli avvertimenti.

4. Seguire tutte le istruzioni.

5. Non utilizzare l'apparecchiatura vicino all'acqua.

6. Pulire solo con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare attenendosi alle istruzioni del fabbricante.

8. Non installare vicino a fonti di calore quali termosifoni, apparecchiature per la generazione di calore, stufe o altri apparecchi (compresi amplificatori) che generano calore.

9. Non bypassare lo scopo di sicurezza della spina polarizzata o dotata di messa a terra. Una spina polarizzata ha due lame, una delle quali è più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo hanno lo scopo di fornire sicurezza. Se la spina in dotazione non si adatta alla presa, consultare un elettricista affinché sostituisca la presa obsoleta.

10. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato, in particolare in corrispondenza delle spine, delle prese e nel punto di uscita dall'apparecchiatura.

11. Utilizzare solo accessori specificati dal fabbricante.

12. Utilizzare solo con il carrello, il supporto, il treppiede, la staffa o il tavolo specificati dal fabbricante o venduti con l'apparecchiatura. Quando si utilizza un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchiatura onde evitare lesioni derivanti da ribaltamento.

1. Scollegare l'apparecchiatura durante i temporali o quando non viene utilizzata per lunghi periodi di tempo.

2. Per tutti gli interventi di manutenzione, rivolgersi a personale qualificato. L'assistenza è necessaria quando l'apparecchiatura è stata danneggiata in un modo qualsiasi, ad esempio se il cavo di alimentazione o la spina sono stati danneggiati, se è stato versato del liquido o sono caduti oggetti all'interno dell'apparecchiatura, se quest'ultima è stata esposta a pioggia o umidità, se non funziona normalmente o se è caduta.

3. L'apparecchiatura non deve essere esposta a gocciolamento o schizzi d'acqua né bisogna appoggiarvi sopra alcun oggetto contenente liquidi, come ad esempio vasi.

4. Attenzione - Onde evitare il verificarsi di scossa elettrica, abbinare la spina a lama larga con lo slot largo completamente inserito.

5. Mantenere un corretto ambiente di ventilazione intorno all'intera unità.

6. L'adattatore plugin viene utilizzato come dispositivo di scollegamento, il dispositivo di scollegamento deve restare agevolmente utilizzabile.

7. Le batterie (pacco batterie o batterie installate) non devono essere esposte a calore eccessivo, come ad esempio sole, fuoco o simili.

Se si desidera smaltire questo prodotto, non mischiarlo con i rifiuti domestici generici. Esiste un sistema di raccolta differenziata per i prodotti elettronici usati in conformità alla legislazione che richiede un trattamento, un recupero e un riciclaggio adeguati.

I nuclei familiari dei 28 Stati membri della UE, della Svizzera e della Norvegia possono restituire gratuitamente i loro prodotti elettronici usati presso centri di raccolta

designati o a un rivenditore (se ne acquistano uno nuovo simile).

Per i Paesi non menzionati sopra, contattare le autorità locali per conoscere un metodo di smaltimento corretto.

Così facendo, si garantisce che il prodotto smaltito venga sottoposto al necessario trattamento, recupero e riciclaggio, evitando in tal modo potenziali effetti negativi sull'ambiente e sulla salute umana.

Importanti informazioni di sicurezza

Regolamento FCC

I ricevitori wireless Samson sono certificati secondo le norme FCC Parte 15 e i trasmettitori sono certificati secondo le norme FCC Parte 74. La concessione di licenze delle apparecchiature Samson è responsabilità dell'utente e la concessione della licenza dipende dalla classificazione dell'utente, dall'applicazione e dalla frequenza selezionata.

Questo dispositivo è conforme alla Parte 15 delle norme FCC Classe B e RSS-210 di Industry & Science Canada.

Il funzionamento è soggetto alle due condizioni seguenti:

(1) Questo dispositivo non deve causare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato. Adatto per uso domestico o in ufficio.

NOTA: Questa apparecchiatura è stata testata e trovata conforme ai limiti per un dispositivo digitale di Classe B, in conformità alla Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non è installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una installazione specifica. Se questa apparecchiatura causa interferenze dannose alla ricezione radio o televisiva, che possono essere determinate spegnendo e riaccendendo l'apparecchiatura, si consiglia vivamente all'utente di tentare di correggere l'interferenza mediante una o più delle seguenti misure:

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

AVVERTENZA: Cambiamenti o modifiche non esplicitamente approvati dalla parte responsabile della conformità possono invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

Questa apparecchiatura è destinata all'uso in applicazioni microfoniche wireless.

L'apparecchiatura è destinata alla vendita in: AT, BE, CH, CY, CZ*, DK, EE, FI*, FR*, DE*, GR*, HU, IE, IS, IT, LV, LT*, LU, MT*, NL, NO*, PL* PT, RO, SK, SI, ES, SE, UK

*Soggetto a licenza. Per informazioni sull'uso legale disponibile nella propria zona, contattare la propria autorità nazionale sulle frequenze. Qualsiasi cambiamento o modifica non esplicitamente approvati da Samson Technologies Corp. potrebbe invalidare l'autorità all'utilizzo dell'apparecchiatura.

Con la presente, Samson Technologies Corp. dichiara che il presente AR99m e AH9 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 2014/53/UE. La dichiarazione di conformità può essere consultata al seguente indirizzo: http://www.samsontech.com/site_media/support/manuals/AirLine99m_AH9_DOC.pdf

Introduzione

Benvenuti a Samson AirLine, i sistemi microfonici micro-wireless. I sistemi microfonici e gli strumenti wireless sono stati originariamente sviluppati per eliminare i cavi, offrendo una libertà di movimento senza precedenti. AirLine 99m porta questo concetto a un nuovo livello con trasmettitori e microricevitori ad agilità di frequenza, offrendo un'esperienza utente completamente "senza problemi".

Dotato di circuiti miniaturizzati e di una batteria interna ricaricabile, l'AH9 può funzionare fino a 8 ore con una sola carica. Il sistema AirLine 99m combina un trasmettitore per cuffie AH9 con un microfono per cuffie a basso profilo Samson Qe Fitness o DE10.

Offrendo il funzionamento UHF ad agilità di frequenza, il ricevitore AR99m True RF Diversity AR99m, di dimensioni ridotte, fornisce 100 canali disponibili per garantire prestazioni wireless affidabili. Il ricevitore offre una facile configurazione con la scansione 1-touch che analizza e seleziona il canale operativo più chiaro, il set a infrarossi per accoppiare il trasmettitore con il ricevitore e le versatili connessioni di uscita (XLR, 1/4" e 1/8"). Una porta USB inclusa può essere utilizzata per caricare il trasmettitore AH9 o integrare un sistema wireless Samson Serie XPD (venduto separatamente) per farne un doppio ricevitore.

In queste pagine, si trova una descrizione dettagliata delle caratteristiche del sistema AirLine 99m, nonché istruzioni passo - passo per l'installazione e l'utilizzo. Se il sistema wireless è stato acquistato negli Stati Uniti, sarà corredato da una scheda di registrazione allegata - non dimenticare di seguire le istruzioni per ricevere assistenza tecnica online e informazioni aggiornate su questo e altri prodotti Samson in futuro. Inoltre, assicurarsi di visitare il nostro sito web www.samsontech.com per informazioni complete sulla nostra linea completa di prodotti.

Si consiglia di conservare le seguenti registrazioni di riferimento, nonché una copia della ricevuta di vendita:

Numero di serie del ricevitore: ____

Numero di serie del trasmettitore: ____

Data di acquisto: ____

In caso domande o commenti sul sistema di microfoni AirLine 99m o su qualsiasi altro prodotto Samson, è possibile contattarci all'indirizzo [e-mail].

Con la cura e la manutenzione adeguate, il sistema AirLine 99m funzionerà senza problemi per molti anni. Nel caso in cui il sistema AirLine 99m dovesse necessitare di un intervento di assistenza, occorre ottenere un numero di autorizzazione alla restituzione (RA) prima di spedire l'unità a Samson. Senza questo numero, l'unità non sarà accettata. Per ottenere un numero RA prima della spedizione dell'unità, visitare il sito www.samsontech.com/ra. Conservare i materiali di imballaggio originali e, se possibile, restituire l'unità nella confezione originale. Se il sistema AirLine 99m è stato acquistato al di fuori degli Stati Uniti, contattare il distributore locale per i dettagli sulla garanzia e le informazioni sull'assistenza.

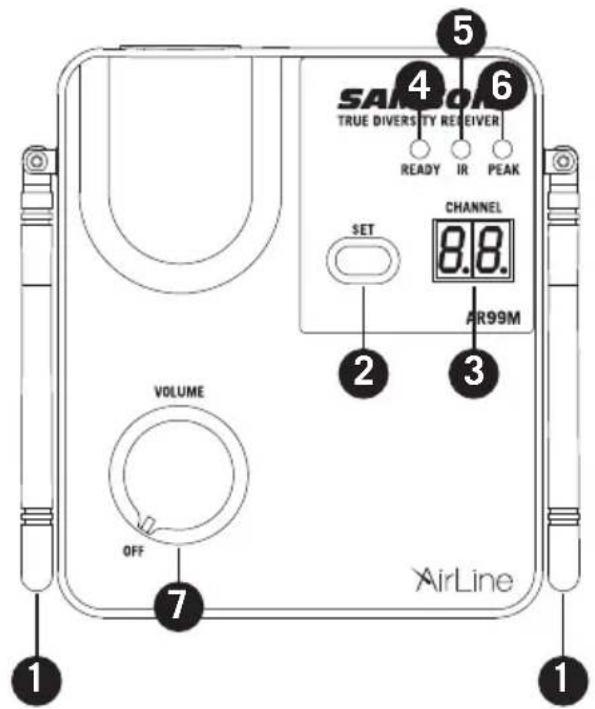

Caratteristiche del ricevitore AR99m

1. Antenne - I supporti dell'antenna consentono una rotazione completa per un posizionamento ottimale. Nel normale funzionamento, entrambe le antenne devono essere posizionate in senso verticale. Entrambe le antenne possono essere ripiegate verso l'interno per comodità durante il trasporto dell'unità AR99m.

2. Pulsante SET - Premere questo pulsante per più di 2 secondi per accedere alla modalità di scansione, il display lampeggerà velocemente. Il ricevitore eseguirà la scansione attraverso i 100 canali operativi per trovare il canale ottimale per le prestazioni. Una volta completata la scansione, AR99m entrerà in modalità Set IR e invierà il canale selezionato al trasmettitore. Premere e tenere premuto il pulsante per più di 10 secondi per entrare nella modalità di impostazione IR, il display lampeggerà lentamente. Ciò invierà il canale selezionato corrente del ricevitore al trasmettitore.

SAMON TRUE DIVERSITY RECEIVER READY IR PEAK CHANNEL 8.8. SET AR99M VOLUME OFF AirLine 1 2 3 4 5 6 7

1. Display a LED - Il display a LED a due cifre a 7 segmenti mostra il canale operativo attuale del ricevitore.

2. Indicatore READY - Questo indicatore si illumina in verde quando il CR99m riceve il segnale RF e il sistema è pronto all'uso.

3. Trasmettitore IR - Durante "IR SET" viene utilizzata una luce infrarossa per impostare il canale del trasmettitore.

4. Indicatore PEAK - Questo indicatore si illumina in rosso quando il segnale audio trasmesso è sovraccarico.

5. Controllo VOLUME/Alimentazione - Questa manopola girevole controlla il livello dell'uscita del ricevitore e accende e spegne l'AR99m. Ruotare il controllo in senso orario per accendere il sistema. Ruotare la manopola in senso antiorario finché non si ode uno scatto per spegnere il sistema.

XPD WIRELESS 5V=500mA 8

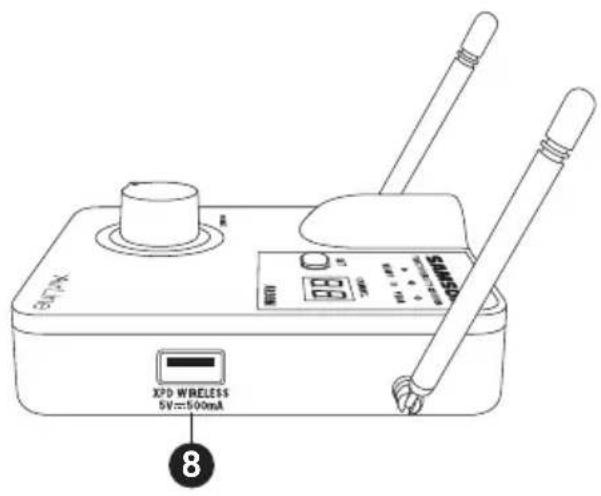

1. Porta USB - Questa porta USB fornisce 5V 200mA di alimentazione che può essere utilizzata per caricare il trasmettitore per cuffie AH9 o un piccolo dispositivo USB portatile come un lettore MP3 o uno smartphone (l'AR99m passa l'alimentazione alla porta USB solo quando l'alimentazione è attiva). Può anche essere utilizzato per collegare a questo ingresso un ricevitore wireless digitale Samson XPD USB opzionale, trasformando l'AR99m in un sistema wireless doppio.

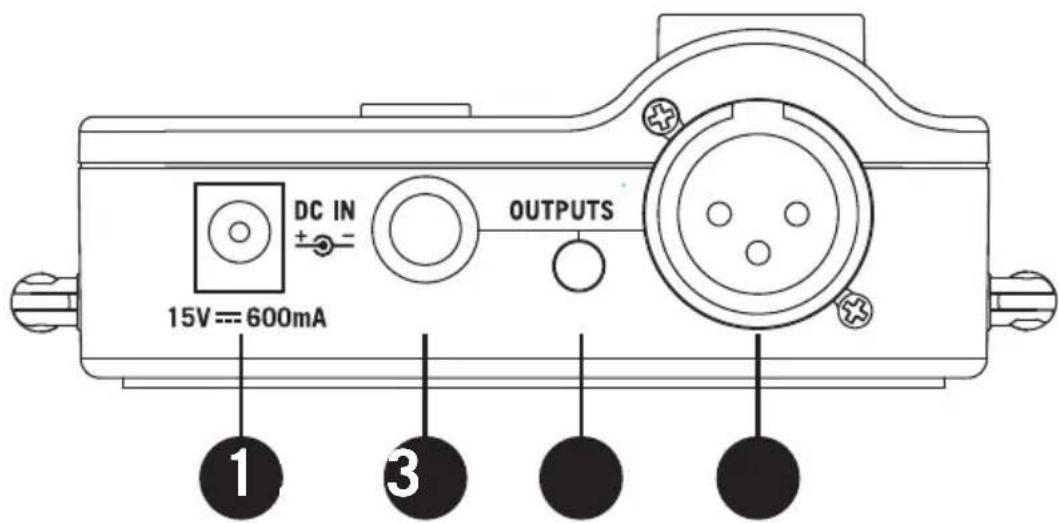

Caratteristiche del ricevitore AR99m Pannello posteriore

1. Ingresso DC - Collegare qui l'alimentatore in dotazione.
   AVVERTENZA: Non sostituire alcun altro tipo di adattatore di alimentazione. Così facendo, si possono causare gravi danni all'unità AR99m e rendere nulla la garanzia.
2. USCITA NON BILANCIATA* - Utilizzate questi connettori da 1/4" e 1/8" non bilanciati quando si collega l'unità AR99m ad apparecchiature audio di consumo (-10 dBV). Il cablaggio è il seguente: punta calda, messa a terra del manicotto.
3. USCITA BILANCIATA -Utilizzate questo connettore XLR a bassa impedenza (600 Ohm) bilanciato elettronicamente quando si collega l'unità AR99m ad apparecchiature audio professionali (+4 dBu). Il cablaggio dei pin è il seguente: Pin 1 messa a terra, Pin 2 alto (caldo) e Pin 3 basso (freddo).

Callout del trasmettitore per cuffie AH9

SAWSON ① ② ③ ④ ⑤

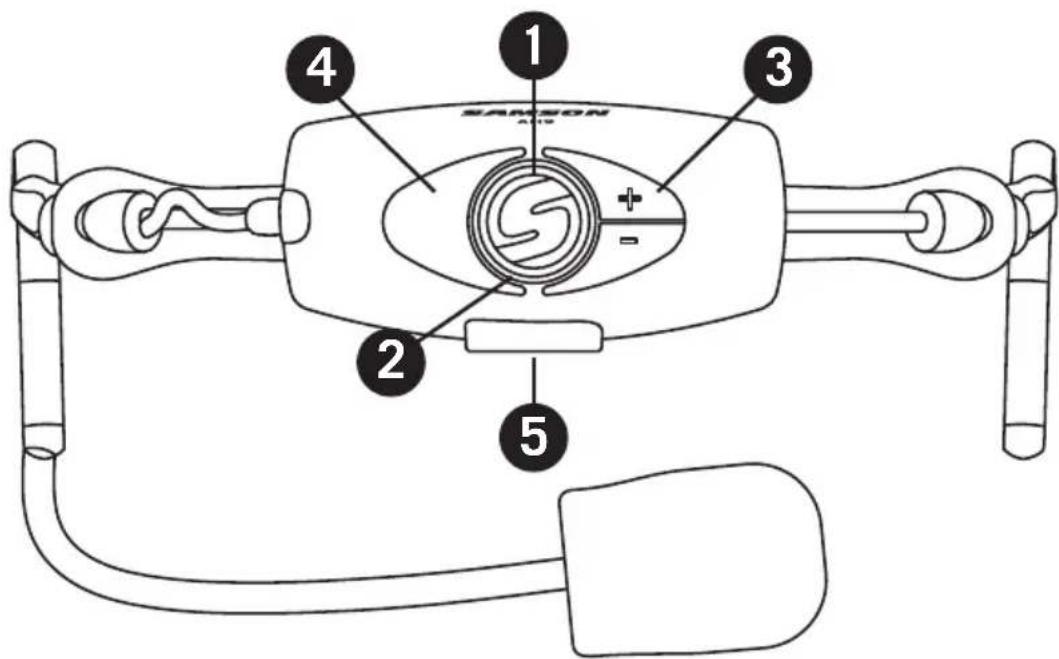

1. Pulsante Power/Mute - Tenere premuto per 3 secondi per accendere o spegnere l'unità. Premendo e rilasciando rapidamente il pulsante, il trasmettitore viene disattivato o disattivato quando il trasmettitore è acceso.

2. Indicatore di stato - Questo LED indica la modalità di funzionamento, la batteria quasi scarica e lo stato di ricarica del trasmettitore. Il grafico seguente definisce i colori dei LED per ogni funzione.

VERDE Funzionamento normale
AMBRA Silenziamento
ROSSO lampeggiante	Batteria quasi scarica
	Ricarica
ROSSO Completamente carico

1. Pulsanti +/- del volume - Premere e tenere premuto uno dei due pulsanti del volume per regolare il volume. Premendo il pulsante + o - il livello aumenta o diminuisce di un incremento a ogni pressione del pulsante. Vi sono in totale 9 livelli di volume. La spia dell'indicatore di stato lampeggia più velocemente per ogni incremento aumentato e più lentamente per ogni diminuzione.

2. Obiettivo IR - Questa finestra viene utilizzata per acquisire il segnale infrarosso inviato dal ricevitore durante l'IR SET per canalizzare il trasmettitore. L'obiettivo IR è attivo solo per i primi 10 secondi quando si accende il trasmettitore.

3. Connettore di carica - Collegare il cavo di carica magnetico in dotazione a questo connettore di carica a contatto dorato sigillato per ricaricare la batteria interna agli ioni di litio. L'AH9 può essere ricaricato collegando il cavo al connettore USB del ricevitore AR99m o a qualsiasi adattatore CC da 5 Volt con uscita USB.

Come indossare il microfono delle cuffie AH9

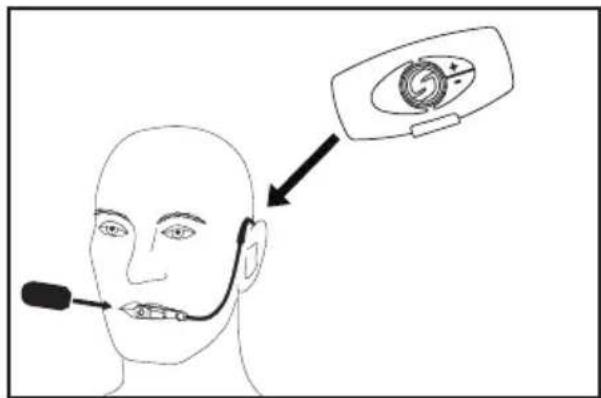

Come mostrato nell'illustrazione, il modo corretto di indossare il microfono per cuffie da fitness Qe è sopra le orecchie, come si indosserebbe un paio di occhiali da vista. Poiché il microfono Qe è stato appositamente progettato per essere utilizzato da vicino, assicurarsi di posizionare il microfono direttamente davanti alle labbra. Per evitare problemi di feedback, fare attenzione a non coprire la capsula microfonica con la mano.

Posizionare le cuffie sopra la testa in modo che il corpo del trasmettitore sia dietro la testa. Regolare le cuffie in modo che si adattino comodamente alle orecchie e siano salde contro la testa.

Nota: se si indossano occhiali, si consiglia di mettere il trasmettitore AH9 prima di posizionare gli occhiali sopra il trasmettitore.

Per un maggiore comfort e vestibilità, le cuffie includono un archetto regolabile. Per montare l'archetto, tirare la cinghia elastica sui ganci per le orecchie e posizionarla davanti al punto di arresto (A). Per dimensioni maggiori, l'archetto può essere spostato dietro il punto di arresto (B) o tolto completamente facendo scorrere l'elastico sopra i ganci auricolari e la capsula del microfono.

Nota: quando si toglie l'archetto, togliere prima lo schermo di protezione del microfono.

Come indossare le cuffie DE10

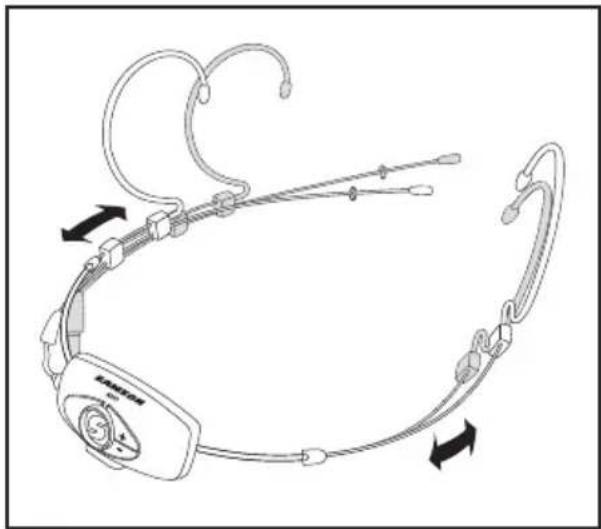

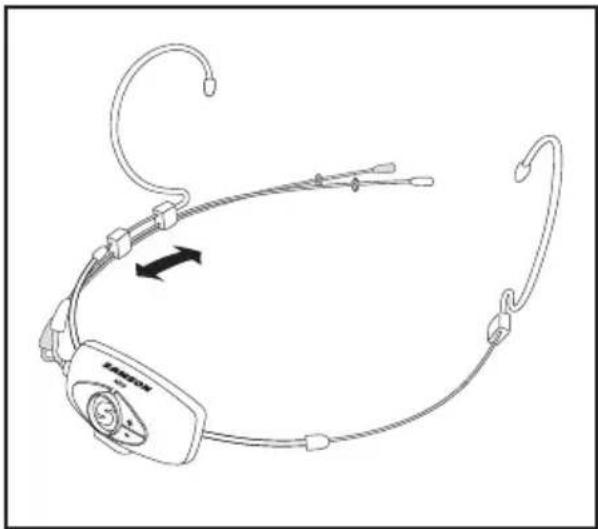

Le cuffie DE10 possono essere dimensionate facendo scorrere i ganci auricolari in modo che si adattino perfettamente intorno alla testa. Se il DE10 è allentato e non rimane in posizione, far scorrere i fili del gancio auricolare per una maggiore aderenza.

Regolare la posizione del microfono tenendo il filo del gancio auricolare sinistro e facendo scorrere il braccio in avanti o indietro. Per prestazioni ottimali, il microfono deve stare vicino alla pelle e rivolto verso l'angolo della bocca, a circa mezzo pollice di distanza.
Posizionare l'anello di protezione dall'umidità il più vicino possibile alla capsula.
Per l'uso all'aperto e per contribuire a ridurre il p-pop, utilizzare gli schermi di protezione in dotazione.

Posizionamento del microfono

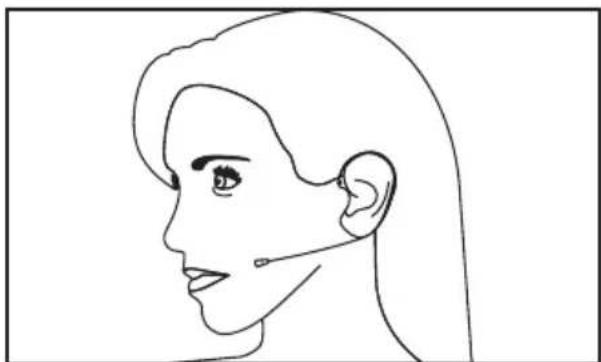

Posizionare il microfono DE10 a circa 0,25" – 1" dietro l'angolo della bocca. Poiché il DE10 Ã" una capsula omnidirezionale, non occorre che l'estremità del microfono sia rivolta verso la bocca. Per evitare rumori di ampiezza e crepitii, non posizionare il microfono direttamente davanti alla bocca.

Se il microfono è troppo lontano dalla bocca, occorre aumentare il guadagno e ridurre l'isolamento.

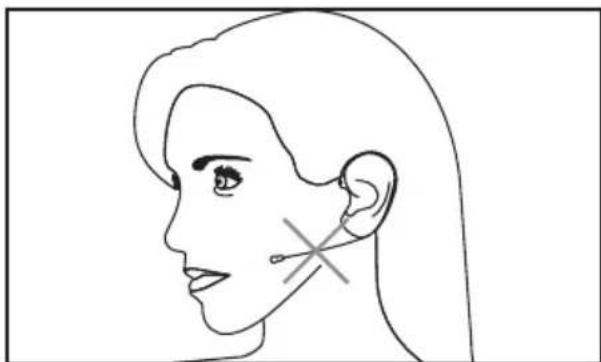

Per ridurre al minimo il rumore aggiuntivo, non posizionare il microfono a stretto contatto con la guancia.

Avvio rapido

Affinché il sistema wireless funzioni correttamente, sia il ricevitore che il trasmettitore devono essere impostati sullo stesso canale. Seguire questa procedura di base per configurare il sistema wireless AirLine 99:

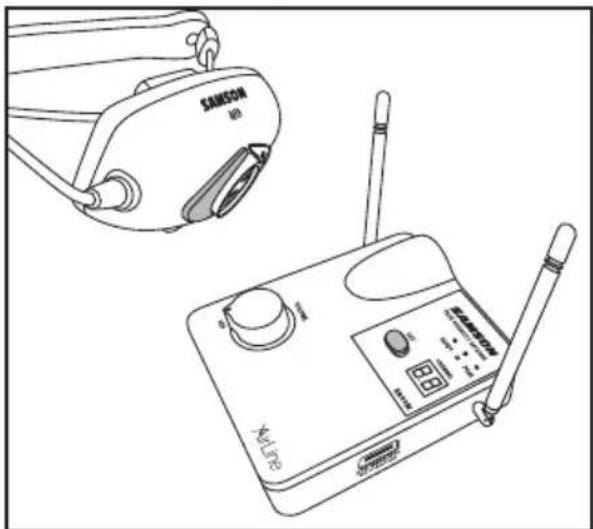

1. Posizionare fisicamente il ricevitore AR99m dove sarà utilizzato ed estendere le antenne in verticale. La regola empirica generale è quella di mantenere la "linea visiva" tra il ricevitore e il trasmettitore in modo che la persona che usa o indossa il trasmettitore possa vedere il ricevitore.

2. Assicurarsi che il trasmettitore AH9 sia completamente carico (consultare la sezione Ricarica del trasmettitore AH9).

3. Con l'AR99m spento, collegare l'adattatore di alimentazione in dotazione.

4. Con l'amplificatore o il mixer spento e il controllo del volume completamente abbassato, collegare il connettore di uscita del ricevitore AR99m all'ingresso microfonico o di linea di un mixer o amplificatore utilizzando l'uscita XLR bilanciata o uscite di linea non bilanciate da 1/4" o 1/8". Ruotare la manopola VOLUME sull'AR99m in senso orario per accenderne l'alimentazione, ma mantenere il livello basso.

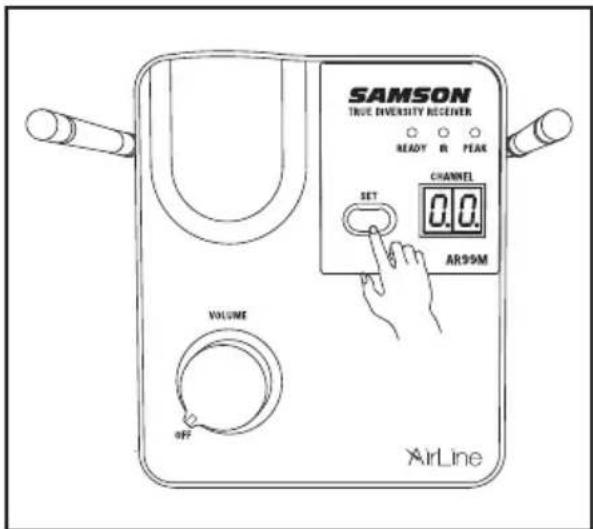

5. Premere il pulsante SET per più di 2 secondi (il display inizierà a lampeggiare velocemente) sulla parte anteriore del ricevitore AR99m per cercare un canale disponibile. Una volta selezionato il canale ottimale, il ricevitore entrerà in modalità Set IR. Il display lampeggerà lentamente nella modalità Set IR. Se si desidera impostare un trasmettitore sul canale attualmente selezionato del ricevitore, premere e tenere premuto il pulsante SET per più di 10 secondi (finché il display lampeggia lentamente) per accedere direttamente alla modalità Set IR. (Figura 1).

SAMSON TRUE DIVERSITY RECEIVER READY IN PEAK CHANNEL SET 0.0 AR95M VOLUME OFF AirLine

Figura 1

1. Accendere il trasmettitore AH9 tenendo premuto il pulsante di alimentazione per

3 secondi; il LED di segnalazione si illumina in giallo quando si preme il pulsante e diventa verde quando viene rilasciato e l'AH9 è acceso.

1. Posizionare il trasmettitore AH9 a circa 6-12" (15-30 cm) dalla parte anteriore dell'AR99m con la finestra IR del trasmettitore rivolta verso il trasmettitore IR sul pannello frontale del ricevitore AR99m (figura 2).

Avvio rapido

1. Quando la trasmissione del canale operativo è completa, l'AR99m riceverà il segnale RF e l'indicatore READY si accenderà per segnalare che sta ricevendo il segnale wireless dal trasmettitore.
   Nota: l'AH9 accetta la trasmissione a infrarossi dal ricevitore solo per i primi 10 secondi dopo l'accensione dell'AH9. Se occorre cambiare il canale operativo, l'AH9 deve prima essere spento, poi riacceso per ricevere il nuovo canale.
2. Accendere l'amplificatore o il mixer collegato, ma mantenere il volume completamente abbassato. Impostare la manopola del volume dell'AR99m completamente in senso orario. Questo è un guadagno unitario. Parlare o cantare nel microfono a livello di prestazioni normali. Aumentare lentamente il volume dell'amplificatore o del mixer fino a raggiungere il livello desiderato.
3. Quando si utilizzano più sistemi, ogni sistema deve essere impostato su un canale operativo diverso. Seguire questi passi per impostare ogni ricevitore e trasmettitore sul canale ottimale.

Collegamento dell'XPD wireless

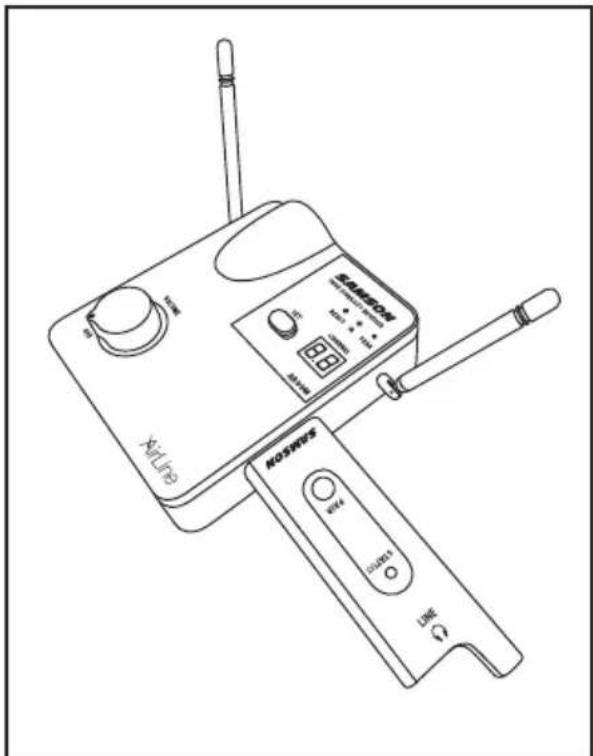

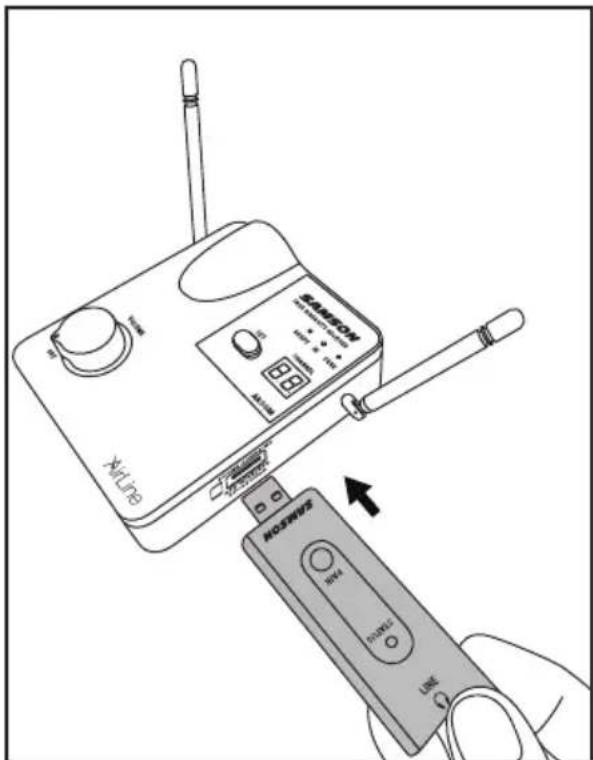

1. Inserire il ricevitore USB dell'XPD nella presa USB posta sul lato del ricevitore AR99m.
2. Inserire un nuovo set di batterie AA (LR6) nel vano batterie del trasmettitore, prestando attenzione a rispettare i segni di polarità.
3. Accendere il ricevitore AR99m ruotando il comando VOLUME in senso orario. Il controllo VOLUME dell'AR99m influenzerà il mix dei trasmettitori AH9 e XPD.
4. Accendere il trasmettitore XPD premendo e tenendo premuto l'interruttore di alimentazione; il LED dell'indicatore si illuminerà in colore ambra.
5. Se il trasmettitore e il ricevitore non sono stati accoppiati in precedenza, tenere premuto il pulsante del ricevitore XPD per >5 secondi, finché non inizia a lampeggiare. Premere e continuare a tenere premuto il pulsante di accensione del trasmettitore finché gli indicatori LED di entrambe le unità non restano accese fisse, indicando che il ricevitore e il trasmettitore sono accoppiati e pronti per l'uso.
6. Parlare o cantare nel microfono a un livello di prestazioni normale e alzare il controllo VOLUME dell'AR99m fino a raggiungere il livello desiderato.
7. Per bilanciare il livello tra l'AH9 e il trasmettitore XPD, utilizzare il cacciavite in dotazione per regolare il controllo del guadagno all'interno del vano batterie dell'XPD. Se si sente una distorsione dal trasmettitore XPD, abbassare il guadagno. Al contrario, se si sente un segnale debole e rumoroso al livello di volume desiderato, ruotare lentamente in senso orario il comando Gain del trasmettitore XPD fino a quando il segnale raggiunge un livello accettabile.

XLINE HOSMWS

Ricarica del trasmettitore AH9

1. Con l'AR99m spento, collegare l'adattatore di alimentazione in dotazione.
2. Inserire il cavo di alimentazione magnetico nella porta USB dell'AR99m (o qualsiasi adattatore CC da 5 Volt con porta USB).
3. Ruotare la manopola VOLUME sull'AR99m in senso orario per accenderne l'alimentazione.
4. Posizionare il trasmettitore AH9 su una superficie piana.

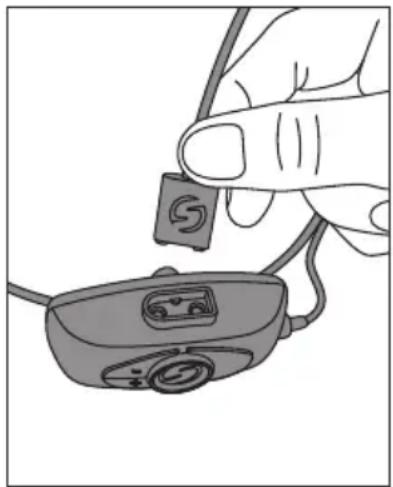

5. Collegare il connettore magnetico alla porta di alimentazione con contatti dorati sul fondo del trasmettitore AH9. Il cavo si fissa magneticamente alla porta.

Il connettore magnetico è a chiave in modo che si colleghi solo in una direzione.

Nota: la trasmissione è disabilitata durante la carica.

1. Osservare l'indicatore luminoso sul trasmettitore AH9 per stabilire quando il trasmettitore abbia completato la ricarica. Quando la luce rossa lampeggia, l'AH9 è in carica. Quando la luce rossa smette di lampeggiare, significa che l'AH9 è completamente carico.
2. Scollegare il cavo di alimentazione magnetico dall'AH9 quando l'unità è completamente carica.

Se si nota che la durata della batteria AH9 si riduce dopo una carica completa, è possibile ordinare una batteria sostituibile dall'utente presso il distributore Samson locale.

Ottenere il massimo dalla batteria ricaricabile:

• Caricare completamente le batterie prima del primo utilizzo
• Caricare completamente la batteria prima di utilizzarla.
• Dopo aver caricato la batteria, disinserire il caricabatterie dalla presa di corrente.
• L'intervallo di temperatura ottimale per l'uso e la conservazione della batteria è da 50°F a 86°F (da 30°C a 50°C). Le prestazioni e il funzionamento della batteria potrebbero diminuire a temperature inferiori a 50°F (30°C).

Le batterie (pacco batterie o batterie installate) non devono essere esposte a calore eccessivo, come ad esempio sole, fuoco o simili.

ATTENZIONE: Pericolo di esplosione in caso di sostituzione errata della batteria. Sostituire solo con lo stesso tipo o equivalente. Occorre richiamare l'attenzione sugli aspetti ambientali dello smaltimento delle batterie.

Specifiche

Sistema

Intervallo di esercizio 300' (100m) linea visiva

Risposta in frequenza audio 50 Hz - 15 kHz

T.H.D. (complessiva) <1% (ad AF 1 kHz, RF 46 dBu)

Gamma dinamica >100 dB ponderato in base alla curva A

Rapporto segnale - rumore >95 dB

Temperatura di esercizio da -10^ ( 14^ ) a +60^ (+ 140^ )

Frequenza tono tasti 35 kHz

Trasmettitore AH9

Intervallo di guadagno d'ingresso 20dB

Potenza RF 10mW EIRP

Requisiti di alimentazione 3,6V 500mAh

Batteria ricaricabile agli ioni di litio

3,6V 500mAh

Durata della batteria

8 ore

Dimensioni (Lungh. x Largh. x Alt.)

5,9" × 6,7" × 3,9"

Livello dell'uscita audio

Connettore da 1/8" (3,5 mm) e 1/4" (6,3 mm) (non bilanciato) +14dBu

Connettore XLR (bilanciato) +9dBu

Impedenza dell'uscita audio

Connettore da 1/8" (3,5 mm) e 1/4" (6,3 mm) (non bilanciato) +810 Ohm,

Presa di uscita XLR (bilanciata) 240 Ohm

Sensibilità 100dBm/30dB SINAD

Reiezione di immagine >50dB

Tensione di funzionamento 15VCC 600mA

Dimensioni (Lungh. x Largh. x Alt.) 4,3" x 3,74" x 1,5"

110 mm x 95 mm x 39 mm

Peso 0,42 libbre/192g

Samson migliora continuamente i propri prodotti, pertanto le specifiche e le immagini sono soggette a modifiche senza preavviso.

Bande operative e gamme di frequenza

Banda Intervallo di frequenze
Ka470–494	MHz
Da542–566	MHz
IL* 794–806	MHz
B* 806–810	MHz
G* 863–865	MHz

* Non per l'uso negli Stati Uniti e in Canada.

Operazione europea di frequenza

Nota: questa apparecchiatura è concepita per applicazioni musicali e simili professionali e può funzionare su alcune frequenze non autorizzate nella propria regione. Si prega di contattare le autorità nazionali per ottenere informazioni sulle frequenze autorizzate per i prodotti microfonici wireless nella propria regione.

Banda	ntervallo di frequenze	Codici Paese UE Osservazioni
K^a	470–494 MHz	AT, BE, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PT, RO, SK, SI, ES, SE, CH, UK
D**	542–566 MHz
IL**	794–806 MHz		Per l’uso in Israele
B**	806–810 MHz		Per l’uso in Giappone
G	863–865 MHz	AT, BE, BG, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IS, IE, IT, LV, LT, LU, MT, NL, NO, PL, PT, RO, SK, SI, ES, SE, CH, UK	Licenza gratuita

** Non utilizzabile nell'UE.
^a Licenza: si noti che in alcune aree potrebbe essere necessaria una licenza ministeriale per utilizzare questa apparecchiatura. Consultare la propria autorità nazionale per eventuali requisiti. La licenza dell'equipaggiamento per microfono wireless Samson è responsabilità dell'utente, e la licenza dipende dalla classificazione e dall'applicazione dell'utente e dalla frequenza selezionata.
