MANUALE UTENTE Blumodular 2 Ferplast

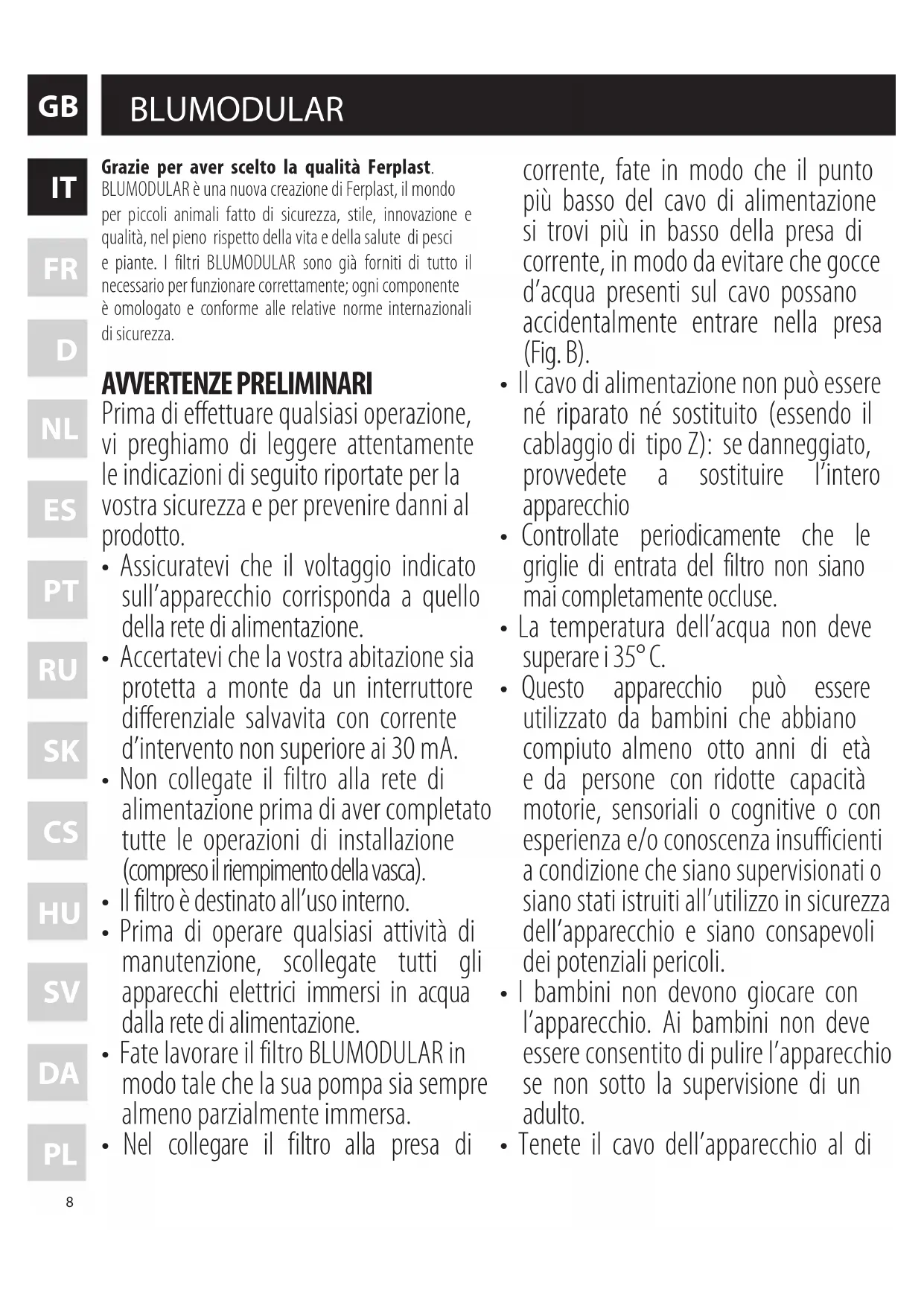

Grazie per aver scelto la qualità Ferplast. BLUMODULAR è una nuova creazione di Ferplast, il mondo per piccoli animali fatto di sicurezza, stile, innovazione e qualità, nel pieno rispetto della vita e della salute di pesci e piante. I filtri BLUMODULAR sono già forniti di tutto il necessario per funzionare correttamente; ogni componente è omologato e conforme alle relative norme internazionali di sicurezza. AVVERTENZE PRELIMINARI Prima di effettuare qualsiasi operazione, vi preghiamo di leggere attentamente le indicazioni di seguito riportate per la vostra sicurezza e per prevenire danni al prodotto.

• Assicuratevi che il voltaggio indicato sull’apparecchio corrisponda a quello della rete di alimentazione.

• Accertatevi che la vostra abitazione sia protetta a monte da un interruttore differenziale salvavita con corrente d’intervento non superiore ai 30 mA.

• Non collegate il filtro alla rete di alimentazione prima di aver completato tutte le operazioni di installazione (compreso il riempimento della vasca).

• Il filtro è destinato all’uso interno.

• Prima di operare qualsiasi attività di manutenzione, scollegate tutti gli apparecchi elettrici immersi in acqua dalla rete di alimentazione.

• Fate lavorare il filtro BLUMODULAR in modo tale che la sua pompa sia sempre almeno parzialmente immersa.

• Nel collegare il filtro alla presa di corrente, fate in modo che il punto più basso del cavo di alimentazione si trovi più in basso della presa di corrente, in modo da evitare che gocce d’acqua presenti sul cavo possano accidentalmente entrare nella presa (Fig. B).

• Il cavo di alimentazione non può essere né riparato né sostituito (essendo il cablaggio di tipo Z): se danneggiato, provvedete a sostituire l’intero apparecchio

• Controllate periodicamente che le griglie di entrata del filtro non siano mai completamente occluse.

• La temperatura dell’acqua non deve superare i 35° C.

• Questo apparecchio può essere utilizzato da bambini che abbiano compiuto almeno otto anni di età e da persone con ridotte capacità motorie, sensoriali o cognitive o con esperienza e/o conoscenza insufficienti a condizione che siano supervisionati o siano stati istruiti all’utilizzo in sicurezza dell’apparecchio e siano consapevoli dei potenziali pericoli.

• I bambini non devono giocare con l’apparecchio. Ai bambini non deve essere consentito di pulire l’apparecchio se non sotto la supervisione di un adulto.

• Tenete il cavo dell’apparecchio al di fuori della portata dei bambini di età inferiore agli 8 anni. IMPORTANTE - All’interno dell’Unione Europea la presenza di un contenitore su ruote barrato sul prodotto, sulla documentazione o sulla confezione, indica che il prodotto non può essere eliminato come rifiuto urbano misto in conformità alla Direttiva UE(2012/19/ EC) e alla normativa locale vigente. Il prodotto deve essere smaltito presso i centri di raccolta differenziata, o un deposito autorizzato allo smaltimento dei rifiuti derivanti dal disuso delle apparecchiature elettriche ed elettroniche in conformità alle leggi vigenti nel Paese in cui il prodotto si trova. La gestione impropria di questo tipo di rifiuti può avere un impatto negativo sull’ambiente e sulla salute umana causato dalle sostanze potenzialmente pericolose prodotte dalle apparecchiature elettriche ed elettroniche. Un corretto smaltimento di tali prodotti contribuirà inoltre ad un uso efficace delle risorse naturali. Ulteriori informazioni sono disponibili presso il rivenditore del prodotto, le locali autorità competenti, le organizzazioni nazionali dei produttori. GARANZIA - Il prodotto e tutti i suoi componenti ed accessori sono garantiti entro i limiti previsti dalla presente clausola e dalle disposizioni di legge vigenti. La garanzia è valida unicamente per difetti di fabbricazione e comprende la riparazione o la sostituzione gratuita. La garanzia decade per danni e/o difetti provocati da incuria, usura, uso non conforme alle indicazioni ed avvertenze riportate nel presente libretto, incidenti, manomissioni, uso improprio, riparazioni errate, acquisto non comprovato dallo scontrino fiscale. Sono esclusi dalla garanzia i filtri dei quali è disponibile il relativo ricambio. Il filtro BLUMODULAR fa parte di una gamma completa di filtri interni, adatti a tutte le vostre esigenze (Pagine 3/4): Fig. A BLUMODULAR 03 A.1 Corpo pompa A.2 Rotore A.3 Coperchio pompa A.4 Ugello orientabile A.5 Modulo filtro A.6 Spugna filtrante BLUMODULAR 360069-3_FI BLUMODULAR.indd 8 09/08/18 14:439

corrente, fate in modo che il punto più basso del cavo di alimentazione si trovi più in basso della presa di corrente, in modo da evitare che gocce d’acqua presenti sul cavo possano accidentalmente entrare nella presa (Fig. B).

• Il cavo di alimentazione non può essere né riparato né sostituito (essendo il cablaggio di tipo Z): se danneggiato, provvedete a sostituire l’intero apparecchio

• Controllate periodicamente che le griglie di entrata del filtro non siano mai completamente occluse.

• La temperatura dell’acqua non deve superare i 35° C.

• Questo apparecchio può essere utilizzato da bambini che abbiano compiuto almeno otto anni di età e da persone con ridotte capacità motorie, sensoriali o cognitive o con esperienza e/o conoscenza insufficienti a condizione che siano supervisionati o siano stati istruiti all’utilizzo in sicurezza dell’apparecchio e siano consapevoli dei potenziali pericoli.

• I bambini non devono giocare con l’apparecchio. Ai bambini non deve essere consentito di pulire l’apparecchio se non sotto la supervisione di un adulto.

• Tenete il cavo dell’apparecchio al di fuori della portata dei bambini di età inferiore agli 8 anni. IMPORTANTE - All’interno dell’Unione Europea la presenza di un contenitore su ruote barrato sul prodotto, sulla documentazione o sulla confezione, indica che il prodotto non può essere eliminato come rifiuto urbano misto in conformità alla Direttiva UE(2012/19/ EC) e alla normativa locale vigente. Il prodotto deve essere smaltito presso i centri di raccolta differenziata, o un deposito autorizzato allo smaltimento dei rifiuti derivanti dal disuso delle apparecchiature elettriche ed elettroniche in conformità alle leggi vigenti nel Paese in cui il prodotto si trova. La gestione impropria di questo tipo di rifiuti può avere un impatto negativo sull’ambiente e sulla salute umana causato dalle sostanze potenzialmente pericolose prodotte dalle apparecchiature elettriche ed elettroniche. Un corretto smaltimento di tali prodotti contribuirà inoltre ad un uso efficace delle risorse naturali. Ulteriori informazioni sono disponibili presso il rivenditore del prodotto, le locali autorità competenti, le organizzazioni nazionali dei produttori. GARANZIA - Il prodotto e tutti i suoi componenti ed accessori sono garantiti entro i limiti previsti dalla presente clausola e dalle disposizioni di legge vigenti. La garanzia è valida unicamente per difetti di fabbricazione e comprende la riparazione o la sostituzione gratuita. La garanzia decade per danni e/o difetti provocati da incuria, usura, uso non conforme alle indicazioni ed avvertenze riportate nel presente libretto, incidenti, manomissioni, uso improprio, riparazioni errate, acquisto non comprovato dallo scontrino fiscale. Sono esclusi dalla garanzia i filtri dei quali è disponibile il relativo ricambio. Il filtro BLUMODULAR fa parte di una gamma completa di filtri interni, adatti a tutte le vostre esigenze (Pagine 3/4): Fig. A BLUMODULAR 03 A.1 Corpo pompa A.2 Rotore A.3 Coperchio pompa A.4 Ugello orientabile A.5 Modulo filtro A.6 Spugna filtrante A.7 Coperchio inferiore A.8 Paratie di chiusura Fig. D Diffusore Fig. E.1 Attacco per sistema Venturi E.2 Presa d’aria Fig. F Ugello orientabile Fig. G Regolatore di portata Fig. H Ventose Fig. M.1 Corpo pompa M.2 Rotore M.3 Girante M.4 Coperchio pompa Fig. N Paratie di chiusura Fig. O Montaggio spray-bar Apertura della confezione del filtro BLUMODULAR All’interno della confezione di un filtro BLUMODULAR troverete: n° 1 filtro BLUMODULAR completo di:

• n° 1 spray-bar con tappo. n° 1 kit di accessori BLUMODULAR completo di:

• n° 1 tubetto in silicone con regolatore e attacco per sistema Venturi,

• n° 1 regolatore di portata,

• n° 6 ventose. Verificate l’integrità di tutti i componenti. Nonostante Ferplast usi imballi sicuri e controlli ad uno ad uno ogni prodotto, vi consigliamo di verificare l’assenza di danneggiamenti accidentali avvenuti durante il trasporto, lo stoccaggio o la vendita, che potrebbero avere compromesso le caratteristiche iniziali, la funzionalità e la sicurezza. I filtri BLUMODULAR 01 • 02 • 03 Filtro interno modulare a portata regolabile, disponibile in 3 differenti versioni (1, 2 o 3 moduli), ad elevata capacità filtrante.

• FILTRAZIONE MECCANICA. Moduli contenenti spugne sintetiche per l’eliminazione selettiva del particellato e del detrito organico. Per estrarre il modulo è sufficiente pigiare i due tasti laterali e sfilarlo (Fig. C). Il sistema BLUMODULAR 360069-3_FI BLUMODULAR.indd 9 09/08/18 14:4310

modulare consente l’ulteriore aggiunta di moduli, a vostra discrezione.

• SPRAY-BAR ED EFFETTO VENTURI (Fig. E/O). Sono compresi nella confezione la spray-bar, in grado di garantire l’ottimale diffusione dell’acqua in uscita ed il sistema Venturi per l’ossigenazione.

• UGELLO ORIENTABILE (Fig. F). L’ugello orientabile consente di indirizzare il flusso d’acqua in uscita dal filtro con un’estensione da 0 a 180°.

• PARATIA DI CHIUSURA (Fig. N). Innovativo sistema che chiude automaticamente le griglie d’ingresso d’acqua in modo da evitare che in fase di manutenzione lo sporco presente nel filtro ritorni in vasca. Installazione del filtro BLUMODULAR Posizionate il filtro BLUMODULAR all’interno della vasca ove preferite (lateralmente o posteriormente), potete utilizzare: gli speciali supporti con le ventose, ne possono essere inseriti 1 o 2, sia nella parte alta che bassa del filtro (Fig. H); solo nel caso possediate un acquario CAYMAN, potrete usufruire delle apposite guide poste sulla cornice superiore della vasca (Fig. I). Aggiungete, nel caso lo riteniate opportuno gli accessori:

• il diffusore per orientare il flusso d’acqua (Fig. D),

• il regolatore Venturi, per creare una emissione di bolle d’aria dall’uscita del filtro; dopo avere inserito l’attacco per sistema Venturi all’uscita del filtro (Fig. E), collegate alla presa d’aria il tubetto in silicone con regolatore;

• il regolatore di portata, nel caso vogliate diminuire il flusso: ruotando il regolatore in senso orario lo aumentate, girandolo, invece, in senso anti-orario, lo diminuite (Fig. G);

• la spray-bar, con il relativo tappo sul fondo del tubo (Fig. O). BLUMODULAR è un filtro versatile utilizzabile in qualsiasi acquario per i più svariati scopi. Può rappresentare il filtro principale in piccoli acquari o in acquari di medie dimensioni non particolarmente popolati, od essere utilizzato come filtro secondario (meglio se abbinato ad un filtro biologico come la gamma di filtri biologici BLUWAVE di Ferplast) per chiarificare l'acqua, accogliere il carbone attivo BLUCARBON, la zeolite BLUZEOLITE, la lana BLUFIBRE, resine ed altri materiali ad azione adsorbente o chimica. BLUMODULAR aiuta a rendere l'acqua limpida anche in acquari sovrappopolati. La presenza degli scompartimenti (componibili ed addizionabili a piacimento) permette inoltre di utilizzare contemporaneamente numerosi materiali diversi, garantendo nel contempo elevato potere di aspirazione e flusso veloce al suo interno. I materiali forniti in dotazione potranno essere sostituiti a piacimento secondo le esigenze personali; si suggerisce in ogni caso di utilizzare una spugna a maglia larga nel primo scompartimento (in basso) per trattenere lo sporco grossolano, mentre gli altri potranno essere riempiti a piacimento (prestate attenzione ai materiali molto densi come la lana di perlon sottile che, se troppo pressata, potrebbe ridurre di molto la portata e/o favorire un veloce intasamento del filtro; si consiglia di posizionare questi materiali nell'ultimo modulo, in alto sotto la pompa). La manutenzione dei filtri BLUMODULAR Le principali attività di manutenzione che vi raccomandiamo sono: 1 (Fig. L). Risciacquate almeno ogni 2-3 settimane tutte le spugne per la filtrazione meccanica. 2 Sostituite le spugne per la filtrazione meccanica almeno ogni 6 mesi. Usate solo i ricambi originali Ferplast. 3 L’effetto della spugna adsorbente si esaurisce nell’arco di 2-3 settimane; vi consigliamo perciò, se necessario, di sostituirla con il ricambio originale disponibile nei negozi specializzati o di lasciarla nel filtro con funzione meccanica, avendo cura di risciacquarla ogni 2-3 settimane. In ogni caso va cambiata almeno ogni 6 mesi. 4 Durante periodi di cura dei pesci con terapeutici specifici, la spugna adsorbente va estratta dal filtro (in modo da non ridurre il loro effetto benefico). Trascorso questo periodo vi consigliamo di inserirne nel filtro una di nuova. 5 Mantenete sempre pulite le griglie di ingresso del filtro. 6 (Fig. M). Controllate la pompa del filtro BLUMODULAR almeno ogni 6 mesi. Pulitela all’occorrenza nel seguente modo:

• scollegate la pompa dall’alimentazione.

• estraete il BLUMODULAR dalla vasca.

• togliete il coperchio pigiando i due tasti laterali ed estraete il rotore. Se necessario sostituitelo col ricambio originale Ferplast.

• eliminate eventuali incrostazioni calcaree o impurità con uno spazzolino morbido (non utilizzate detergenti o sostanze chimiche).

• riassemblate il gruppo seguendo queste istruzioni in ordine inverso. Importante:

• Nel caso utilizziate il filtro BLUMODULAR 02 o 03 come filtro principale, non pulite mai contemporaneamente tutte le spugne, ma alternativamente ad intervalli di almeno 15 giorni, in modo da mantenere la presenza delle associazioni batteriche che lo rendono biologicamente attivo.

• Quando riassemblate il filtro BLUMODULAR a seguito di una manutenzione, verificate che le paratie di chiusura poste sul fondo del filtro siano disposte correttamente, come in figura (Fig. N).

resine ed altri materiali ad azione adsorbente o chimica. BLUMODULAR aiuta a rendere l'acqua limpida anche in acquari sovrappopolati. La presenza degli scompartimenti (componibili ed addizionabili a piacimento) permette inoltre di utilizzare contemporaneamente numerosi materiali diversi, garantendo nel contempo elevato potere di aspirazione e flusso veloce al suo interno. I materiali forniti in dotazione potranno essere sostituiti a piacimento secondo le esigenze personali; si suggerisce in ogni caso di utilizzare una spugna a maglia larga nel primo scompartimento (in basso) per trattenere lo sporco grossolano, mentre gli altri potranno essere riempiti a piacimento (prestate attenzione ai materiali molto densi come la lana di perlon sottile che, se troppo pressata, potrebbe ridurre di molto la portata e/o favorire un veloce intasamento del filtro; si consiglia di posizionare questi materiali nell'ultimo modulo, in alto sotto la pompa). La manutenzione dei filtri BLUMODULAR Le principali attività di manutenzione che vi raccomandiamo sono: 1 (Fig. L). Risciacquate almeno ogni 2-3 settimane tutte le spugne per la filtrazione meccanica. 2 Sostituite le spugne per la filtrazione meccanica almeno ogni 6 mesi. Usate solo i ricambi originali Ferplast. 3 L’effetto della spugna adsorbente si esaurisce nell’arco di 2-3 settimane; vi consigliamo perciò, se necessario, di sostituirla con il ricambio originale disponibile nei negozi specializzati o di lasciarla nel filtro con funzione meccanica, avendo cura di risciacquarla ogni 2-3 settimane. In ogni caso va cambiata almeno ogni 6 mesi. 4 Durante periodi di cura dei pesci con terapeutici specifici, la spugna adsorbente va estratta dal filtro (in modo da non ridurre il loro effetto benefico). Trascorso questo periodo vi consigliamo di inserirne nel filtro una di nuova. 5 Mantenete sempre pulite le griglie di ingresso del filtro. 6 (Fig. M). Controllate la pompa del filtro BLUMODULAR almeno ogni 6 mesi. Pulitela all’occorrenza nel seguente modo:

• scollegate la pompa dall’alimentazione.

• estraete il BLUMODULAR dalla vasca.

• togliete il coperchio pigiando i due tasti laterali ed estraete il rotore. Se necessario sostituitelo col ricambio originale Ferplast.

• eliminate eventuali incrostazioni calcaree o impurità con uno spazzolino morbido (non utilizzate detergenti o sostanze chimiche).

• riassemblate il gruppo seguendo queste istruzioni in ordine inverso. Importante:

• Nel caso utilizziate il filtro BLUMODULAR 02 o 03 come filtro principale, non pulite mai contemporaneamente tutte le spugne, ma alternativamente ad intervalli di almeno 15 giorni, in modo da mantenere la presenza delle associazioni batteriche che lo rendono biologicamente attivo.

• Quando riassemblate il filtro BLUMODULAR a seguito di una manutenzione, verificate che le paratie di chiusura poste sul fondo del filtro siano disposte correttamente, come in figura (Fig. N).

• SPRAY-BAR A VENTURI EFEKT (Obr. E/O). Sono compresi nella confezione la spray-bar, in grado di garantire l’ottimale diffusione dell’acqua in uscita ed il sistema Venturi per l’ossigenazione.
