U308 BPL - Microfono LD Systems - Manuale utente e istruzioni gratuiti

Marca	LD Systems
Modello	U308 BPL
Categoria	Microfono senza fili
Tipo di sistema	UHF Diversity, ricevitore + trasmettitore a clip + microfono a clip
Banda di frequenze	823 - 832 MHz & 863 - 865 MHz
Numero di canali	12
Portata massima	100 m (condizioni ideali)
Risposta in frequenza (ricevitore e trasmettitore a clip)	25 - 16000 Hz
Risposta in frequenza (microfono a clip)	20 - 20000 Hz
Tipo di ricevitore	UHF Diversity con antenne fisse
Uscite audio ricevitore	XLR bilanciato (3 pin), jack 6,35 mm sbilanciato
Livello di uscita (sbilanciato)	+7 dBV (Line) / +2,5 dBV (Instrument)
Tipo di trasmettitore	Trasmettitore a clip (bodypack)
Alimentazione trasmettitore	2 batterie AA (LR6, alcaline)
Autonomia	Fino a 10 ore (a seconda delle batterie)
Dimensioni ricevitore (L x L x A)	Non specificato
Dimensioni trasmettitore (L x L x A)	65 x 91 x 25 mm
Peso trasmettitore (senza batterie)	0,085 kg
Accessori forniti	Ricevitore, trasmettitore a clip, microfono a clip (LDWS100ML), alimentatore, 2 batterie AA, cavo audio, manuale
Funzioni speciali	Sincronizzazione infrarossi, squelch a segnale pilota, regolazione del guadagno MIC/0 dB/-10 dB, interruttore ON/Standby/OFF
Temperatura di funzionamento	5 °C a 40 °C
Umidità relativa	20 % a 80 % (senza condensa)
Pulizia	Panno asciutto
Garanzia	Secondo le condizioni del produttore (vedere il manuale)

Domande frequenti - U308 BPL LD Systems

Come sincronizzare il trasmettitore e il ricevitore?

Dirigere l'interfaccia a infrarossi del trasmettitore verso quella del ricevitore (distanza ~10 cm). Premere il tasto ASC del ricevitore. Il LED rosso si accende durante la sincronizzazione. Una volta terminata, i LED ANTENNA A o B si accendono.

Cosa fare in caso di assenza di suono?

Verificare che il trasmettitore sia acceso (LED verde) e che le batterie siano cariche. Assicurarsi che la frequenza sia identica su entrambi i dispositivi. Ridurre la distanza e orientare le antenne del ricevitore a V verso l'alto.

Come regolare la sensibilità d'ingresso sul trasmettitore a clip?

Utilizzare l'interruttore a 3 posizioni: MIC (microfono auricolare o a clip), 0 dB (chitarra passiva), -10 dB (chitarra attiva). Regolare in modo che il LED ambra del ricevitore si accenda al massimo senza che il LED rosso lampeggi.

Qual è l'autonomia delle batterie?

Fino a 10 ore con batterie alcaline AA. Il LED di stato diventa rosso quando le batterie sono scariche.

Posso utilizzare più sistemi U308 contemporaneamente?

Sì, fino a 6 sistemi possono funzionare contemporaneamente su canali diversi.

Come pulire il microfono e il ricevitore?

Utilizzare un panno asciutto e morbido. Non utilizzare prodotti chimici né acqua. Le griglie del microfono possono essere spolverate con una spazzola morbida.

Quale tipo di batterie utilizzare?

Utilizzare esclusivamente batterie alcaline di tipo AA/LR6. Rimuovere le batterie se l'apparecchio non viene utilizzato per molto tempo.

Cosa significa il segnale pilota?

Il segnale pilota è un tono inudibile sovrapposto al segnale audio. Il ricevitore emette il suono solo se rileva questo segnale, evitando interferenze.

Il ricevitore può essere montato in rack?

Sì, con il kit opzionale LDU300RK (per un ricevitore) o LDU500RK2 (per due ricevitori). Seguire le istruzioni di montaggio.

Come sostituire la testa del microfono del trasmettitore a mano?

Il trasmettitore a mano accetta teste compatibili della serie LD U500. Svitare la vecchia testa e avvitare la nuova. Assicurarsi che i contatti siano puliti.

MANUALE UTENTE U308 BPL LD Systems

CONFIGURAzione DEL COLLEG

(TRASMETITORE TASCABILE) 74

RICERCA ERRORI 75

ACCESSORI OPZIONALI 75

DATI TECNICI 76

DICHIARAZIONI DEL PRODUITORE 77

ESPANOL

RACCORDI, ELEMENTI DI COMANDO E DI VISUALIZAZIONE 70

CONFIGURAIZIONE DEL COLLEGAMENTO MINI XLR

(TRASMETTITORE TASCABILE) 74

RICERCA ERRORI 75

ACCESSORI OPZIONALI 75

DATI TECNICI 76

DICHiarazioni DEL PRODUTORE 77

ENGLISH

COMPARTIMENTO DE PILAS

Para 2x AA, Mignon

ANTENA

COMPARTIMENTO DE PILAS

ACCESORIOS OPCIONALES

Tipo de micrófono: dinamico dinamico dinamico dinamico dinamico

Patron polar: cardioide cardioide cardioide cardioide cardioide

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantisco un funzionamento regolare per molti anni. Per quello motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attendamente quello manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web www.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni etleistruzioni in un luogo sicuro.
   3.Seguire leistruzioni.
3. Rispettare tutte le awvertenze. Non rimuovere dal dispositiivo leindicazioni sulla sicurezza o altre informazioni.
4. Utilizzato il dispositivo solo nei modi previsti dal manuale.
5. Utilizzare esclusivamente stativi e fissaggi stabili adatti (per installazioni fisse). Verificare che i supporti parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sa installato in modo stabile e non possa cadere.
6. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
7. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo si sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
8. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
9. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
10. Mantenere una distance minima di 20 cm intorno e sopra al disposito.
11. Non attivare il dispositivo nelle immedite vicinane di acqua (questo punto non interessia i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inflammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contententi liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel disposizione.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non après né modificare il dispositoivo.
16. Una volta collegato il dispositorio, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositorio non possa cadere e causare possibili danni a cose e/o persone.
18. Se il dispositorio non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositorio attivo). La riparazione del dispositorio deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo'utilizza un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installmente. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.
22. Notare che eventuali modifiche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzato l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidita e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre alla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non pregiudicarme la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili escludamente con fusibili dello stesso tipo e valore. Se un fusibile continua a salute, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare complemente il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provvisto di presa volex, è prima necessario sbloccare la relativa spina volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la più scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottomposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi escludvamente a personale qualificato.

Il triangolo equilatero con il significolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che sono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avertimento! Questo simbolo indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impiego. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarra o trasportarla.

Avertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo e destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espessamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può generate elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

Sviluppati in Germania, i sistemi radio Diversity UHF della series U300® offrno prestazioni audio convincenti. Raggiungono una portata di 100 m in condizioni ideali e sono disponibili in commercio con 5 bande di frequenza. è possibile utilizzare contemporaneamente fino a sei sistemi U300® Il collegamento radio e ricerca problemi è garantito alla comoda sincerizzazione one touch di trasmettitore e ricevatore tramite infrarossi, nelle il filtrato di suppressione del rumore con tono pilota assicura un funzionamento a prova di guasti.

• Disponibili con trasmettitore manuale o tascabile
  Sincronizzazione frequenza IR
• Funzionamento penza interferenze grazie al tono pilota
  12 canali
• Possibilità di utilizzato contemporaneamente fino a 6 sistemi
• Trasmettitore da cintura con interruttre gain e LED di stato
• Microfono a mano dinamico con LED di stato
• Le teste per microfoni U500 U500® si adattanoanche ai trasmettitori manuali U300®
• Batteria di lunga durata
• Bande di frequenza disponibile:

Note: l'impiego delsystema radiomicrofono pue essere soggetto a licenza a seconda del Paese d'uso. Per informazioni dettagliate, rivolgersi alle autorità competenti del proprio Paese.

Tono pilota

La configurazione del tono pilota protege l'impiano del microfono senza fili dall'interferenza di segnali indesiderati, ad esempio di altri impianti radio. Al segnale da inviare, il trasmettitore aggiunge un secondo segnale impercettibile all'orecchio umano, il tono pilota. Il ricevitatore lo identificata come tono pilota e libera il segnale corrispondente. I segnali sono tono pilota rimangono silenziati.

in dotazione

LDU30xHHD: ricevitore più trasmettitore manuale con capsula dinamica (cardioide), alimentatore, cavo audio, 2 batterie AA, manuale di istruzioni
LDU30xBPH: ricevitore più trasmettitore tascabile e microfono ad archetto (nero), alimentatore, cavo audio, 2 batterie AA, manuale di istruzioni
LDU30xBPG: ricevitore più trasmettitore tascabile e cavi per chitarra, alimentatore, cavo audio, 2 batterie AA, manuale di istruzioni
LDU30xBPL: ricevitore più trasmettitore tascabile e microfono Lavalier, alimentatore, cavo audio, 2 batterie AA, manuale di istruzioni
LDU30xBPW: ricevitore più trasmettitore tascabile e microfono a clip per strumenti a fiato, alimentatore, cavo audio, 2 batterie AA, manuale di istruzioni

CONNETTORI, ELEMENTI DI COMANDO E DI VISUALIZAZIONE

RICEVITORE

POWER

Interruttore di accensione/spegnimento. Per accendere o spegnere il dispositivo, tenere premuto il tasto per circa 1 secondo.

CHANNEL DISPLAY

Display LC illuminato per la visualizzazione del canale radio.

CHANNEL+/-

Tato per l'impostazione del canale radio da 01 a 12. Per stabilire un collegamento radio fra trasmettitore e ricevitore, i due dispositivi devono aver la stessa frequenza radio (procedura di sincronizzazione descritta al punto 6. ASC).

VOL

Manopola per l'impostazione del volume in uscita.

INTERFACCIA IR

Interfaccia a infrarossi per sincronizzare il canale radio del ricevitore con il trasmettitore.

6 ASC

Per sincronizzare il trasmettitore con il canale radio impostato sul ricevitore, orientare l'interfaccia a infrarossi del trasmettitore direttamente verso quella del ricevitore e accendere trasmettitore e ricevitore (distanza ca. 10 cm, interfaccia a infrarossi del trasmettitore manuale sotto al LED di stato, interfaccia a infrarossi del trasmettitore tascabile rivolta verso il pannello frontale). Premere il tasto ASC per avviare il processo di sincronizzazione, durante tale過程o si illuminina l'indicatore LED rosso nella finestra dell'interfaccia a infrarossi. Dopo pochi secondi la procedura è terminata e una delle spie a LED ANTENNA A e B inizia ad accendersi (= collegamento radio stabilito).

INDICATORE DEL LIVELLO

Catena LED a 5 segmenti per l'indicazione del livello del segnale audio.

8 ANTENNA A-B

Indicatori LED per i sistemi antenna A e B. Si attiva il systema antenna su cui si trova il segnale radio più forte e l'indicatore LED corrispondente lampeggia.

ANTENNE DI RICEZIONA A-B

Per una ricezione ottimale, orientare le antennes verso l'alto disponendole a "V".

10 PRESA DC

Presa di bassa tensione per l'alimentazione elettrica del dispositivo. Utilizzare escludamente l'adattatore di rete in dotazione.

1 SCARICO DELLA TRADIZIONE DEI CAVI

Pressacavo per cavo adattatore di alimentazione.

UNBALANCED OUTPUT

Uscita audio non bilanziata con presa jack da 6,3 mm.

INSTRUMENT / LINE (UNBALANCED OUTPUT)

Interruttore per la regolazione del livello e dell'impenenza sugli ingressi degli strumenti e di linea di un amplificatore o mixer. Con uno strumento idoneo (come una penna) premere l'interruttore su INSTRUMENT per collegare il ricevitore all'ingresso di un amplificatore dello strumento (amplificatore chitarra, amplificatore bassi) e nella posizione non premuta LINE per collegarlo all'ingresso di linea di un mixer o amplificatore.

14 BALANCED OUTPUT

Uscita di linea bilanziata con presa XLR maschio a 3 poli.

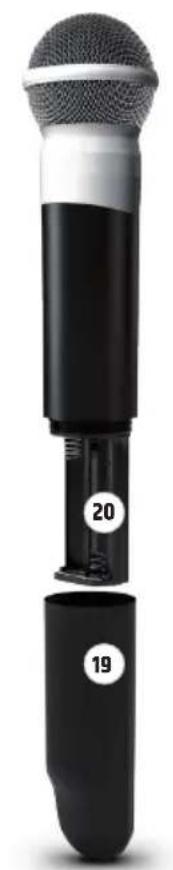

TRASMETITORE MANUALE

TESTA PER MICROFONO

La testa per microfono è sostitubile, il trasmettitore manuale è compatibile con le teste per microfoni della series LD U500®.

16 ON/OFF

Interruttore di accensione/spegnimento. Posizionare l'interuttore su ON per accendere il trasmettitore manuale, su OFF per spegnerlo.

LED di stato

Se le batterie insere sono sufficientemente cariche, quando il trasmettitore tascabile è acceso il LED è acceso in verde. Se il LED si accende inrosso, significà che il livello di carica è basso. In quello caso sostuire immediatamente le batterie scariche (2 del tipo AA / LR6, alcaline). Durante il processo di sincronizzazione, il LED si accende in verde e in ambra.

18 INTERFACCIA IR

Interfaccia infrarossi per sincronizzare il canale radio da ricevitore e trasmettitore manuale.

19 COPERCHIO DELLO SCOMPARTO BATTERIE

Apire lo scomparto batterie del trasmettitore manuale (allentare il coperchio ruotando verso sinistra ed estrarre nella cassa). Togliere le batterie scariche e sostuirle con batterie nuove (AA, stilo) seguito le immagini nella scomparto batterie. Rimettere il coperchio dello scomparto batterie sulla cassa e chiuderlo girando verso destra. Se il trasmettitore non viene utilizzato per un periodo prolongato, tagliere le pile per evitare che danneggino il disposizio.

SCOMPARTOBATTERIE

Per 2x AA, Mignon

ANTENNA

Antenna del trasmettitore tascabile. Per una riscezione ottimale, non coprige o piegare.

INTERFACCIA IR

Interfaccia infrarossi per sincronizzare il canale radio da ricevitore e trasmettitore manuale.

2 INPUT

Presa mini-XLR a 3 poli per il collegamento di un microfono ad archetto o di un microfono Lavalier o di un microfono per strumenti e di un cavo per chitarra.

2 ON/STANDBY/OFF

Interruttore per accendere e spegnere il trasmettitore tascabile (ON = trasmettitore acceso, OFF = trasmettitore spento). Nella posizione STANDBY il trasmettitore è in funzione ma con segnale audio silenziato.

LED di stato

Se le batterie insere sono sufficientemente cariche, quando il trasmettitore tascabile è acceso il LED è acceso in verde. Se il LED si accende in rosso, significà che il livello di carica è basso. In quello caso sostuire immediatamente le batterie scariche (2 del tipo AA / LR6, alcaline). Durante il processo di sincronizzazione, il LED si accende in verde e in ambra.

26 MIC/0dB/-10dB

Impostazione della sensibilità di ingresso. Impostare la sensibilità in modo che in presenza di segnale (voce, canto, chitarra...) il LED amber del livello del ricevitore si accenda. Non appena il LED PEAK rosso si accende o lampeggia, ridurre la sensibilità impostando l'interrottore a tre livelli MIC/0dB/-10dB sul valor corre immeditamente più basso per evitare distorsioni indesiderate (Esempi: microfono ad archetto = MIC, chitarra con pick-up passivo = 0dB, chitarra con pick-up attivo = -10dB).

SCOMPARTOBATTERIE

Per la sospituzione delle batterie apree il relativo scomparto del trasmettitore tascabile premendo contemporaneamente sulle due arcature laterali del coperchio e sollevare in avanti. Togliere le batterie scariche e sostituirle con batterie nuove (2 del tipo AA, LR6, alcaline) osservando le imagini nella scomparto batterie. Ora richiudere il coperchio dello scomparto batterie fina a percepire lo scatto d'innesto. Se il trasmettitore non viene utilizzato per un periodo prolongato, togliere le pile per evitare che danneggino il disposativo.

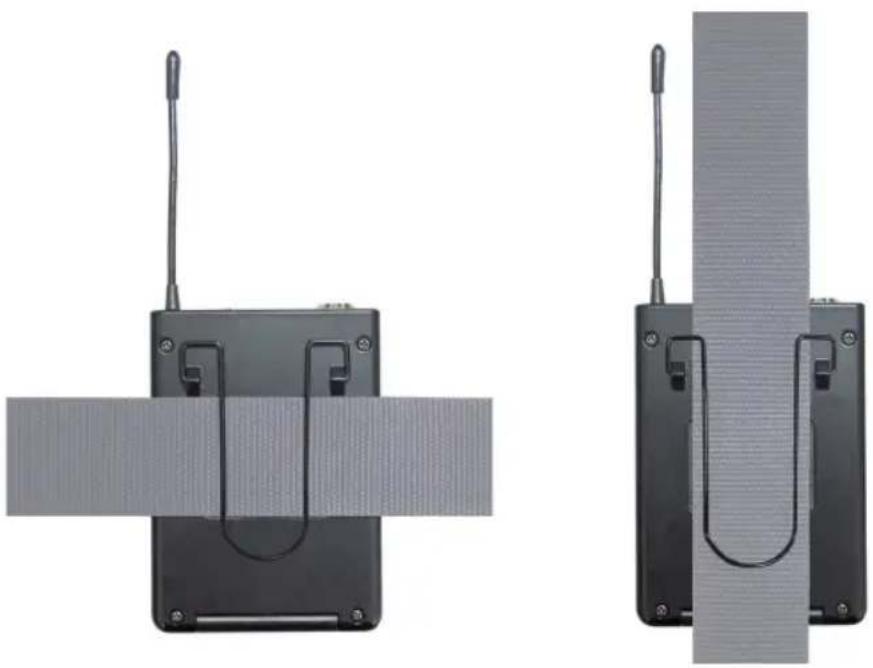

USO DEL TRASMETTITORE TASCABILE

Fissare il trasmettitore a una cintura o alla tracolla come migliorato in figura.

CONFIGURAzione DEL COLLEGAMENTO MINI XLR (TRASMETITORE TASCABILE)

Chitarra, basso e altre fonti di segnali ad elevata impedenza.

Microfono a condensatore con resistenza pull-up interna.

Microfono a condensatore senza resistenza pull-up interna.

RICERCA ERRORI

PROBLEMA DISPLAY SOLUZIONE
Assenza di segnale audio o livello troppo basso	Ricevitore: la riscione non viene visualizzata sull'antenna A né B.	Verificare se il trasmettitore è accesso. Controllare le batterie del trasmettitore.
	Ricevitore: illuminazione display spenta. Controllare l'alim-entezza del ricevitore e che il ricevitore sia accesso.
	Ricevitore: la riscione non viene visualizzata sull'antenna A né B. Trasmettitore: il dispositivo è accesso. Livello di carica delle batterie OK.	Verificare se la banda di frequenze del trasmettitore e del ricevitore coincidono. Ridurre la distance tra il trasmettitore e il ricevitore. Accertarsi che tra il trasmettitore e il ricevitore vi si un "contatto visivo" diretto. Verificare che le antenne del ricevitore siano rivolte verso l'alto e disposte a V.
	Ricevitore: appara se la riscione è sull'antenna A o B. Au-mentare il livello del segnale o aumento la sensi-bilità di ingresso del trasmettitore tascabile.
Distorsioni e interferenze	Ricevitore: viene visualizzato il segnale radio.	Allontanare le possibili sorgetti di interferenza (dispos-itivi digitali, altri sistemi radio).
Distorsione del suono Trasmettitore: il LED di stato si accende in rosso. Ricevitore: il LED PEAK del ricevitore si accende.	Sostituire le batterie del trasmettitore. Diminuire il livello del segnale o diminuire la sensibilità di ingresso del trasmettitore tascabile.

ACCESSORI OPZIONALI

LDU500CH - Testa per microfono con capsula condensatore e caratteristica direzionale ipercardioide (per trasmettitori manuale, nero opaco)

LDU50DH - Testa per microfono con capsula dinamica e caratteristica direzionale ipercardioide (per trasmettitori manualei, nero opaco)

LDU00C - Testa per microfono con capsula condensatore e caratteristica direzionale ipercardioide (per trasmetitori manuali, argento opaco)

LDU500D - Testa per microfono con capsula dinamica e caratteristica direzionale ipercardioide (per trasmettitori manuale, argento opaco)

LDWS100MH3 - Microfono ad archetto beige con microfono a condensatore (per trasmettitori tascabili)

LDWS100MH1 - Microfono ad archetto nero con microfono a condensatore (per trasmettitori tascabili)

LDWS1000MW - Microfono a clip per strumenti a fiato (per trasmettitori tascabili)

LDWS100ML - Microfono Lavalier (per trasmettitori tascabili)

LDWS100GC - Cavo per chitarra (per trasmettitori tascabili)

LDU300RK - Kit di installmenta a rack 19" per l'installazione di un ricevitore singolo (2 angolari rack, 2 elementi di raccordo e 1 set di viti in dotazione).

LDU00K2 - Kit di installmenta a rack 19" per l'installazione di due ricevitori singoli (2 angolari rack, 2 elementi di raccordo e 1 set di viti in dotazione).

Montaggio

1. Awvitare gli elementi di raccordo (ricevitore A a destra, ricevitore B a sinistra).
2. Collegare i due ricevitori e avvitare.
   3^ Avvitare gli angolari rack (ricevitore A a sinistra, ricevitore B a destra).

DATI TECHNICI

RICEVITORE

Denominazione articolò:	LDU3047R	LDU3051R	LDU305R	LDU306R	LDU308R
Tipodi ricevitore: UHF diversity UHF diversity UHF diversity UHF diversity UHF diversity
Modulazione: FM FM FM FM
Intervallo di frequenza:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 6 863				- 865 MHz
Canali: 12 12 12 12
Prese dell'antenna:	2 antennae fisse	2 antennae fisse	2 antennae fisse	2 antennae fisse	2 antennae fisse
Guadagno dell'an-tenna:	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi
Risposta in fre-quenza:	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz
Soppressione del rumore:	Squelch (valore Squelch fisso)	Squelch (valore Squelch fisso)	Squelch (valore Squelch fisso)	Squelch (valore Squelch fisso)	Squelch (valore Squelch fisso)
Fattore di distorsione armoni- ca (THD,systema):	<0,3%	<0,3%	<0,3%	<0,3%	<0,3%
Rapporto segnale/ rumore (sistema):	>104 dB	>104 dB	>104 dB	>104 dB	>104 dB
Uscita bilanciata:	XLR	XLR	XLR	XLR	XLR
Uscita sbilanciata:	presa jack da 6,3 mm	presa jack da 6,3 mm	presa jack da 6,3 mm	presa jack da 6,3 mm	presa jack da 6,3 mm
Livello di uscita audio (bilanciato):	+10 dBU	+10 dBU	+10 dBU	+10 dBU	+10 dBU
Livello di uscita audio (sbilanciato):	+7 dBV / +2,5 dBV (commutabile Line/ Instrument)	+7 dBV / +2,5 dBV (commutabile Line/ Instrument)	+7 dBV / +2,5 dBV (commutabile Line/ Instrument)	+7 dBV / +2,5 dBV (commutabile Line/ Instrument)	+7 dBV / +2,5 dBV (commutabile Line/ Instrument)
Elementi di comando:	interrottore on/off (POWER), sezezione canali (+/-), ASC, regolatore del volume (VOL), interrottore INSTRU- MENT/LINE	interrottore on/off (POWER), sezezione canali (+/-), ASC, regolatore del volume (VOL), interrottore INSTRU- MENT/LINE	interrottore on/off (POWER), sezezione canali (+/-), ASC, regolatore del volume (VOL), interrottore INSTRU- MENT/LINE	interrottore on/off (POWER), sezezone canali (+/-), ASC, regolatore del volume (VOL), interrottore INSTRU- MENT/LINE	interrottore on/off (POWER), sezezone canali (+/-), ASC, regolatore del volume (VOL), interrottore INSTRU- MENT/LINE
Elementi di visualizzazione:	display LCD a 2 cifre, indicatore di livello (5 segmenti), spie LED antenna A/B	display LCD a 2 CIFre, indicatore di livello (5 segmenti), spie LED antenna A/B	display LCD a 2 CIFre, indicatore di livello (5 segmenti), spie LED antenna A/B	display LCD a 2 CIFre, indicatore di livello (5 segmenti), spie LED antenna A/B	display LCD a 2 CIFre, indicatore di livello (5 segmenti), spio LED antenna A/B
Tensione di esercizio:	12 V DC, 500 mA	12 V DC, 500 mA	12 V DC, 500 mA	12 V DC, 500 mA	12 V DC, 500 mA
Temperatura am- blente (in esercizio):	5°C ... 40°C	5°C ... 40°C	5°C ... 40°C	5°C ... 40°C	5°C ... 40°C
Umidità relativa della'aria:	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)
Ingombro (L x H x P):	211 x 43 x 120 mm	211 x 43 x 120 mm	211 x 43 x 120 mm	211 x 43 x 120 mm	211 x 43 x 120 mm
Peso:	0,7 kg	0,7 kg	0,7 kg	0,7 kg	0,7 kg
Accessori (forniti in dotazione):	Adattatore di rete	Adattatore di rete	Adattatore di rete	Adattatore di rete	Adattatore di rete
Caratteristica: sincronizzazione di frequenza a infrasos- si, tono pilota	sincronizzazione di frequenza a infrasos- si, tono pilota	sincronizzazione di frequenza a infrasos- si, tono pilota	sincronizzazione di frequenza a infrasos- si, tono pilota	sincronizzazione di frequenza a infrasos- si, tono pilota	sincronizzazione di frequenza a infrasos- si, tonoS pilota

TRASMETTITORE MANUALE

Denominazione articolo:	LDU3047MD	LDU3051MD	LDU305MD	LDU306MD	LDU308MD
Modulazione: FM FM FM FM FM
Intervallo di frequenza:	470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 863 - 865 MHz
Canali: 12 12 12 12
Tipodi microfono: dinamico dinamico dinamico dinamico dinamico
Caratteristica direzionale:	cardioide cardioide cardioide cardioide cardioide
Risposta in fre-quenza:	55 - 16000 Hz 55 - 16000 Hz 55 - 16000 Hz 55 - 16000 Hz 55 - 16000 Hz
Potenza di trasmis-sione:	10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP)
Guadagno dell'an-tenna:	0,5 dBi 0,5 dBi 0,5 dBi 0,5 dBi 0,5 dBi
Elementi di commande:	interruttore on/off (power on/off)	interruttore on/off (power on/off)	interruttore on/off (power on/off)	interruttore on/off (power on/off)	interruttore on/off (power on/off)
Elementi di visualizzazione:	LED di stato LED di stato LED di stato LED di stato LED di stato
Alimentazione:	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)
Durata d'uso: fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)
Temperatura am-biente (in esercizio):	5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C
Umidità relativa dell'aria:	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)
Dimensioni (L x θ): 257 x 50 mm 257 x 50 mm 257 x 50 mm 257 x 50 mm 257 x 50 mm
Peso (senza batterie):	0,235 kg 0,235 kg 0,235 kg 0,235 kg
Accessori (forniti in dotazione):	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)
Caratteristica:	sincronizzazione di frequenza a infra-rossi, tono pilota, capsula microfono sostituabile	sincronizzazione di frequenza a infra-rossi, tono pilota, capsula microfono sostituabile	sincronizzazione di frequenza a infra-rossi, tono pilota, capsula microfono sostituabile	sincronizzazione di frequenza a infra-rossi, tono pilota, capsula microfono sostituabile	sincronizzazione di frequenza a infra-rossi, toto pilota, capsula microfono sostituabile

TRASMETITORE TASCABILE

Denominazione articolo:	LDU3047BP	LDU3051BP	LDU305BP	LDU306BP	LDU308BP
Modulazione:	FM	FM	FM	FM	FM
Intervallo di frequenza:	470 - 490 MHz	514 - 542 MHz	584 - 608 MHz	655 - 679 MHz	823 - 832 MHz & 863 - 865 MHz
Canali: 12 12 12 12
Ingresso:	mini XLR a 3 poli (Low-Z + alimenta- zione phantom / High-Z)	mini XLR a 3 poli (Low-Z + alimenta- zione phantom / High-Z)	mini XLR a 3 poli (Low-Z + alimenta- zione phantom / High-Z)	mini XLR a 3 poli (Low-Z + alimenta- zione phantom / High-Z)	mini XLR a 3 poli (Low-Z + alimenta- zione phantom / High-Z
Risposta in fre-quenza:	25 - 16.000 Hz	25 - 16.000 Hz	25 - 16.000 Hz	25 - 16.000 Hz	25 - 16.000 Hz
Potenza di trasmis-sione:	10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP)
Guadagno dell'an-tenna:	0,5 dBi 0,5 dBi 0,5 dBi 0,5 dBi 0,5 dBi
Elementi di comando:	ON / STANDBY / OFF, MIC / 0 / -10	ON / STANDBY / OFF, MIC / 0 / -10	ON / STANDBY / OFF, MIC / 0 / -10	ON / STANDBY / OFF, MIC / 0 / -10	ON / STANDBY / OFF, MIC / 0 / -10
Elementi di visualiz-zazione:	LED di stato LED di stato LED di stato LED di stato LED di stato
Alimentazione:	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)
Durata d'uso: fino a 10 ore (a seconda del tipo di batteria)		fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)	fino a 10 ore (a seconda del tipo di batteria)
Temperatura am-biente (in esercizio):	5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C
Umidità relativa dall'aria:	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)	20% ... 80% (senza condensa)
Ingombro (L x H x P):	65 x 91 x 25 mm	65 x 91 x 25 mm	65 x 91 x 25 mm	65 x 91 x 25 mm	65 x 91 x 25 mm
Peso (senza batterie):	0,085 kg	0,085 kg	0,085 kg	0,085 kg	0,085 kg
Accessori (forniti in dotazione):	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)	2 batterie AA (stilo)
Caratteristica:	sincronizzazione di frequenza a infraros-si, tono pilota	sincronizzazione di frequenza a infraros-si, tono pilota	sincronizzazione di frequenza a infraros-si, tono pilota	sincronizzazione di frequenza a infraros-si, tono pilota	sincronizzazione di frequenza a infraros-si, tono pilota

MICROFONI PER TRASMETTITORI TASCABILI

Denominazione articolo:	LDWS100MH1 LDWS100ML		LDWS1000MW
	Tipodi di microfono: microfono ad archetto	microfono a clip	microfono per strumenti a fiato
Capsula:	condensatore	condensatore	condensatore
	Back-Electret	Back-Electret	Back-Electret
Caratteristica direzionale:	cardioide cardiode cardioide
Risposta in fre- quenza:	20 - 20000 Hz	20 - 20000 Hz	20 - 18000 Hz
Collegamento:	mini XLR a 3 poli	mini XLR a 3 poli	mini XLR a 3 poli
Accessori (forniti in dotazione):	protezione antivento in materiale espanso	protezione antivento in materiale espanso	protezione antivento in materiale espanso

CAVO PER CHITARRA PER TRASMETTITORE TASCABILE

Denominazione articolo: LDWS100GC

Connettora a innesto 1: mini XLR a 3 poli

Connettore innesto 2: jack da 6,3 mm

Lunghezza cavo: 1,5 m

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITA

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS LDO SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrlato dei rifiuti, alla fine del suo ciclo di vita l'apprecchio non devese essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èssere smaltito separamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cili economici sostenibili. I clienti privati sono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controlare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non devese essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che quello prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R6TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

ROHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al site www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHiarazione CE DI CONFORMITA

Adam Hall GmbH dichiara che dato di apparecchiature radio e conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/
