Marke	LD Systems
Modell	U308 BPL
Kategorie	Drahtloses Mikrofon
Systemtyp	UHF Diversity, Empfänger + Taschensender + Ansteckmikrofon
Frequenzband	823 - 832 MHz & 863 - 865 MHz
Anzahl Kanäle	12
Maximale Reichweite	100 m (ideale Bedingungen)
Frequenzgang (Empfänger und Taschensender)	25 - 16000 Hz
Frequenzgang (Ansteckmikrofon)	20 - 20000 Hz
Empfängertyp	UHF Diversity mit festen Antennen
Audioausgänge Empfänger	XLR symmetrisch (3-polig), 6,35 mm Klinke unsymmetrisch
Ausgangspegel (unsymmetrisch)	+7 dBV (Line) / +2,5 dBV (Instrument)
Sendertyp	Taschensender (Bodypack)
Sender-Stromversorgung	2 AA-Batterien (LR6, Alkali)
Betriebsdauer	Bis zu 10 h (abhängig von Batterien)
Abmessungen Empfänger (L x B x H)	Nicht angegeben
Abmessungen Sender (L x B x H)	65 x 91 x 25 mm
Gewicht Sender (ohne Batterien)	0,085 kg
Mitgeliefertes Zubehör	Empfänger, Taschensender, Ansteckmikrofon (LDWS100ML), Netzteil, 2 AA-Batterien, Audiokabel, Bedienungsanleitung
Besondere Funktionen	Infrarot-Synchronisation, Pilotton-Squelch, Gain-Einstellung MIC/0 dB/-10 dB, Schalter ON/Standby/OFF
Betriebstemperatur	5 °C bis 40 °C
Relative Luftfeuchtigkeit	20 % bis 80 % (ohne Kondensation)
Reinigung	Trockenes Tuch
Garantie	Gemäß Herstellerbedingungen (siehe Anleitung)

Häufig gestellte Fragen - U308 BPL LD Systems

Wie synchronisiere ich Sender und Empfänger?

Richten Sie die Infrarotschnittstelle des Senders auf die des Empfängers (Abstand ~10 cm). Drücken Sie die ASC-Taste am Empfänger. Die rote LED leuchtet während der Synchronisierung. Nach Abschluss leuchten die LED ANTENNA A oder B.

Was tun bei fehlendem Ton?

Überprüfen Sie, ob der Sender eingeschaltet ist (grüne LED) und die Batterien geladen sind. Stellen Sie sicher, dass die Frequenz auf beiden Geräten identisch ist. Verringern Sie den Abstand und richten Sie die Antennen des Empfängers in V-Form nach oben.

Wie stelle ich die Eingangsempfindlichkeit am Taschensender ein?

Verwenden Sie den 3-stelligen Schalter: MIC (Headset- oder Ansteckmikrofon), 0 dB (passive Gitarre), -10 dB (aktive Gitarre). Stellen Sie so ein, dass die amberfarbene LED des Empfängers maximal leuchtet, ohne dass die rote LED blinkt.

Wie lange halten die Batterien?

Bis zu 10 Stunden mit AA-Alkalibatterien. Die Status-LED wird rot, wenn die Batterien schwach sind.

Kann ich mehrere U308-Systeme gleichzeitig verwenden?

Ja, bis zu 6 Systeme können gleichzeitig auf verschiedenen Kanälen betrieben werden.

Wie reinige ich Mikrofon und Empfänger?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine Chemikalien oder Wasser. Die Mikrofonkörbe können mit einer weichen Bürste entstaubt werden.

Welchen Batterietyp verwenden?

Verwenden Sie ausschließlich Alkalibatterien vom Typ AA/LR6. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird.

Was bedeutet das Pilotsignal?

Das Pilotsignal ist ein unhörbarer Ton, der dem Audiosignal überlagert ist. Der Empfänger gibt nur Ton aus, wenn er dieses Signal erkennt, und vermeidet so Störungen.

Kann der Empfänger im Rack montiert werden?

Ja, mit dem optionalen Kit LDU300RK (für einen Empfänger) oder LDU500RK2 (für zwei Empfänger). Befolgen Sie die Montageanleitung.

Wie tausche ich den Mikrofonkopf des Handsenders aus?

Der Handsender akzeptiert kompatible Köpfe der Serie LD U500. Schrauben Sie den alten Kopf ab und den neuen auf. Stellen Sie sicher, dass die Kontakte sauber sind.

BEDIENUNGSANLEITUNG U308 BPL LD Systems

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE 18

BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSDER) 22

FEHLERSUCHE

OPTIONALES ZUBEHOR 23

TECHNISCHE DATEN 24

HERSTELLERERKLARUNGEN

FRANCAIS

MESURES PREVENTIVES 29

INTRODUCTION

RACCORDEMENTS, ÉLÉMENTS DE COMMANDE ET

D'AFFICHAGE

AFFECTATION DU CONNECTEUR MINI-XLR

(EMETTEUR DE POCHE) 35

DIAGNOSTIC DES PANNES 36

ACCESSIONS DISponibles EN OPTION 36

CHARACTERISTIQUES TECHNIQUES 37

DECLARATIONS DU FABRICANT 41

4

16

17

28

30

31

SIE HABEN DIE RICHTIGE WAHL GETROFFEN!

dieses Gerat wud under hien qualitansforderungen entwickel und gefertigt, um vielen heen reibungslten Betrie zu gewahrleisten. Dafur steht LD Systems mit seinem Namn und der langjhrigen Erfahrung als Hersteller hochwertiger Audioproekte. Bite lesen Si diee Bedierungsanleitung sorgfaltig, damit Si hr neues Produkt von LD Systems schell optimal einsetzen konnen.

Mehr Informationen zu LDSYSTEMSfinden Sie auf unserer Internetseite www.LD-SYSTEMS.COM

SICHERHEITSHINWEISE

1. Lesen Sie diese Anleitungrette sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät.
5. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
6. Verwenden Sie ausschließlich stabile und passende Stative bzw. Befestigungen (bei Festinstallationen). Stellen Sie sich, dass Wandhalterungen ordnungsgemäß installiert und geschichert sind. Stellen Sie sich, dass das Gerät sich installiert ist und nicht herunterfallen kann.
7. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
8. Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkorpm, Wärmespeichern, Öfen oder sonstigen Wärmequellen. Sorgen sie davon, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
9. Platzieren Sie keine Zündquellen wie z.B. brennende kerzen auf dem Gerät.
10. Lufungsschlitze)durfen nicht blockiert werden.
11. Halten Sie einen Mindestabstand von 20 cm seitlich und oberhalb des Geräts ein.
12. Betreiben Sie das Gerät nicht in unmittelbarer Höhe von Wasser. Bringen Sie das Gerät nicht mit brennbaren Materialien, Flüssigkeiten oder Gasen in Berührung. Direkte Sonneneinstrahlung vermeiden!
13. Sorgen Sie davon, dass kein Tropf- oder Spritzwasser in das Gerä t eindringen kann. Stellen Sie keine mit Flüssigkeit gefüllten Behaltnisse wie Vasen oder Trinkgefäse auf das Gerät.
14. Sorgen Sie davon, dass keine Gegenstände in das Gerät fallen können.
15. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehor.
16. Offnen Sie das Gerät nicht und verändern sie es nicht.
17. Überprüfen sie nach dem Anschluss des Gerats alle Kabelwege, um Schaden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
18. Achten Sie beim Transport daraufuf, dass das Gerät nicht herunterfallen und damit möglichweise Sach- und Personenschäden verursachen kann.
19. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät an derweitig beschädigt wurde, schalten Sie es soit aus und trennen es von der Netzsteckdose (sofern es sich um ein aktives Gerät handelt). Dieses Gerätarf nur von autorisiertem Fachpersonal repariert werden.
20. Verwenden Sie zur Reinigung des Geräts ein trockenes Tuch.
21. Beachen Sie alle in ihrem Land geltenden Entsorgungsgesetze. Trennen sie bei der Entsorgung der Verpackungitte Kunststoff und Papier bzw. Kartonagen voneinander.
22. Kunststoffbeutel mussen außer Reichweite von Kindern aufbewahrt werden
23. Sämtliche vom Benutzer vorgenommen Änderungen und Modifikationen, denen die für die Einhaltung der Richtlinien verantwortliche Partei nicht ausdrücklich zugestimmt hat, können zum Entzug der Betriebserlaubnis für das Gerät führen.

BEI GERÄTEN MIT NETZANSCHLUSS

1. ACHTUNG: Wenn das Netzkabel des Geräts mit einem Schutzkontakt ausgestattet ist, muss es an einer Steckdose mit Schutzleiter angeschlossen werden. Deaktivieren Sie niemals den Schutzleiter eines Netzkabels.
2. Schalten Sie das Gerät nicht sofort ein, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchigkeit und Kondensat können das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat.
3. Bevor Sie das Gerät an die Steckdose anschließen, prufen Sie zuerst, ob die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schreiben Sie das Gerät nur an die Steckdose an, wenn die Gerätewerte mit den Werten des Stromnetzes übereinstimmen. Wenn das mitgelieferte Netzkabel bzw. der mitgelieferte Netzadapter nicht in ihre Netzsteckdose passst, wenden Sie sich an ihren Elektriker.
4. Treten Sie nicht auf das Netzkabel. Sorgen Sie davon, dass spannungsführende Kabel speziell an der Netzbuchse bzw. am Netzadapter und der Gerätebuchse nicht geknicked werden.
5. Achten Sie bei der Verkabelung des Geräts immer daraufuf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist. Trennen Sie das Gerät stets von der Stromzuführung, wenn das Gerät nicht benutzt wird, oder sie das Gerät reinigen möchten. Ziehen Sie Netzkabel und Netzadapter immer am Stecker bzw. am Adapter und nicht am Kabel aus der Steckdose. Berühren Sie Netzkabel und Netzadapter niemals mit nassen Handen.
6. Schalten Sie das Gerät möglichst nicht schnell hintereinander ein und aus, daß sonst die Lebensdauer des Geräts beeinträchtigt werden konne.
7. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Wertes. Sollte eine Sicherung wiederholt auslösen, wenden Sie sichitte an ein autorisiertes Servicezentrum.
8. Um das Gerät vollständig vom Stromnetz zu trennen, entfern den das Netzkabel bzw. den Netzadapter aus der Steckdose.
9. Wenn Ihr Gerät mit einem verriegelbaren Netzanschluss bestück ist, muss der passende Gerästecker entsprert werden, bevor er entfern wirden kann. Das bedeutet aber auch, dass das Gerät durch ein Ziehen am Netzkabel verrutschen und herunterfallen kann, wodurch Personen verletzt werden und/oder andere Schäden auftreten können. Verlegen Sie ihre Kabel daher immer sorgfältig.
10. Entfernen Sie Netzkabel und Netzadapter aus der Steckdose bei Gefahr eines Blitzschlags oder wenn Sie das Gerät länger nicht verwenden.

ACHTUNG

Entfernen Sie niemals die Abdeckung, da sonst das Risiko eines elektrischen Schlages besteht. Im Inneren des Gerats befinden sich keine Teile, die vom Bediener repariert oder gewartet werden können. Lassen Sie Wartung und Reparaturen ausschließlich von qualifizierten Servicepersonal durchführten.

Das gleichseitige Dreieck mit Blitzsymbol warnt vor nichtisolierten, gefährlichen Spannungen im Geräteinneren, die einen elektrischen Schlag verursachen können.

Das gleichseitige Dreieck mit Ausrufungszeichen kennzeichnet wichtige Bedienungs- und wartungshinweise.

Warning! Dieses Symbol kennzeichnet heiße Oberflächen. Während des Betriebs konnen bestimmte Teile des Gehäuses heißt werden. Berühren oder transportieren Sie das Gerät nach einem Einsatz erst nach einer Abkühzeit von mindestens 10 Minuten.

Warning! Dieses Gerat ist für eine Nutzung bis zu einer Höhe von maximal 2000 Metern über dem Meeresspiegel bestimmt.

Warning! Dieses Gerät ist nicht für den Einsatz in tropischen Klimazonen bestimmt.

ACHTUNG HOHE LAUTSTÄRKEN BEI AUDIOPRODUKTEN!

Dieses Gerat ist fur den professionellen Einsatz vorgesehen. Der komerzielle Betrieb these Gerats unterliegt den jeweils gultigen nationalen Vorschriften und Richtlinien zur Unfallverhütung. Als Hersteller ist Adam Hall gesetzlich verpflichtet, sie ausdrucklich auf möglich Gesundheitsrisiken hinzweisen. Gehorschaden durch hohe Lautstärken und Dauerbelastung: Bei der Verwendung deses Produsks konne hohe Schaldruckpegel (SPL) erzeugt werden, die bei Kunstlern, Mitarbeitern und Zuschauern zu irreparablen Gehorschaden fuhren konnen. Vermeiden Sie langer anhaltende Belastung durch hohe Lautstärken uber 90 dB.

EINFUHRUNG

In Deutschland entwickelt, bielen die UHF-Diversity-Funksysteme der U300®-Serie eine überzeugende Audio-Performance. Sie erzielen eine Reichweite von 100 m bei idealen Bedingungen und sind zum Betrieb in 5 Frequenzbändern erhältlich. Dabeileen sich jeweils bis zu sechs U300®-Systeme gleichzeitig einsetzen. Zur schellen, problemlosen Funkverbindung dient eine bequeme One-Touch-Synchronisation von Sender und Empfänger über Infrarot, und die Rauschspere mit Pilotton gewährleistet eine störungssichere Funktion.

• Lieferbar mit Hand- oder Taschensender
• Infrarot Frequenzsynchronisierung
• Störungsfreier Betrieb durch Pilottom
  -12 Kanale
• Bis 6 Systeme simultan einsetzbar
• Beltpack Sender mit Gain-Schalter und Status-LED
• Dynamisches Handmikrofon mit Status-LED
• U500®-Mikrofonköpe auch für U300®-Handsender geeignet
• Lange Batterielaufzeit
• Lieferbar in den Frenzen

Hinwels: Der Einsatz des Funkmikrofon Systems kann je nach Verwendungsland eine Lizenz erfordern. Für ausfuhrliche Informationen wenden Sie sichitte an die zuständige Behörde Ihres Landes.

Pilotton

Die Pilotton-Einrichtung schütz eine drahtlose Mikrofonanlage vor Einstreungen unerwunscher Signale, beispisse die von anderen Funkanlagen. Der Sender fegt dem eigentlich zu übertragenden Signal ein zweites, unhörbares Signal, den Pilotton, hinzu. Der Empfänger identifiziert diesen als den übereinstimmenden Pilotton und gibt das dazugehörige Signal frei. Signale ohne übereinstimmenden Pilotton bleiben stumm geschalte.

Lieferumfang

LDU30xHHD: Empfänger plus Handsender mit dynamischer Kapsel (cardioid), Netzteil, 2x AA Batterien, Audiokabel, Anleitung

LDU30xBPH: Empfänger plus Taschensender und Headset (schwarz), Netzeil, 2x AA Batterien, Audiokabel, Anleitung

LDU30xBPG: Empfänger plus Taschensender und Gitarrenkabel, Netzteil, 2x AA Batterien, Audiokabel, Anleitung

LDU30xBPL: Empfänger plus Taschensender und Lavalier-Mikrofon, Netzteil, 2x AA Batterien, Audiokabel, Anleitung

LDU30xBPW: Empfänger plus Taschensender und Clip-Mikrofon für Blasinstrumente, Netzteil, 2x AA Batterien, Audiokabel, Anleitung

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE

EMPFANGER

POWER

Ein- bzw. Ausschalter. Drucken und halten Sie den Taster für die Dauer von circa 1 Sekunde, um das Gerat ein- bzw. auszuschalten.

CHANNEL DISPLAY

Beleuchtetes LC-Display für die Anzeige des Funkkanals.

CHANNEL ± /

Taster zum Einstellen des Funkkanals 01 bis 12. Um eine Funktionverbindung zwischen Sender und Empfänger herzustellen, muss die Funkfrequency beider Geräte übereinstimmen (Synchronisierungsvorgang wie unter Punkt 6. ASC beschrieben).

VOL

Drehregler zum Einstellen der Ausgangslautstärke.

IR-SCHNITTSTELLE

Infrarot-Schnittstelle zum Synchronisieren des Funkkanals des Empfangers mit dem Sender.

6 ASC

Um den Sender mit dem im Empfänger eingestelltten Funkkanal zu synchronisieren, bringen Sie die Infrarot-Schnittstelle des Senders in direkten Sichtkontakt zur Infrarot-Schnittstelle des Empfängers und schalten Sender und Empfänger ein (Distanz ca. 10cm, IR-Schnittstelle des Handsenders unterhalb der Status-LED, IR-Schnittstelle des Taschensenders auf der Vorderseite). Drücken Sie nun auf den ASC-Taster, um den Synchronisierungsvorgang zu starten, eine rote Anzeige-LED im Fenster der IR-Schnittstelle leuchtet während des Vorgangs. Nach weniger Sekunden ist der Vorgang abgeschlossen und eine der Anzeige-LEDs ANTENNA A und B beginnnt zu leuchten (= Funkverbindung besteht).

1 PEGELANZEIGE

5-Segment LED-Kette zur Anzeige des Audio-Signalpegels.

8 ANTENNA A-B

Anzeige-LEDs fur die Antennensysteme A und B. Das Antennensystem, an dem das stärkere Funksignal anliegt, wird aktiv geschaltet und die entsprachende Anzeige-LED leuchtet.

Für einen optimalen Empfang richten Sieitte die Antennen nachaben in V-Anordnung.

DC-BUCHSE

Kleinspannungsbuchse for die Spannungsvorsorgung des Gerats. Verwenden Sieitte ausschliecht den mitgelieferten Netzadapter.

1 KABEL-ZUGENTLASTUNG

Kabel-Zugentlastung fur Netzadpterkabel.

UNBALANCED OUTPUT

Unsymmetrischer Audio-Ausgang mit 6,3mm Klinkenbuchse.

INSTRUMENT / LINE (UNBALANCED OUTPUT)

Schalter for die Pegel- und Impedanzanpassung an Instrumenten- bzw. Line-Eingänge eines Verstärkers oder Mischpults. Bringen Sie den Schalter mit einem geeigneten Werkzeug (z.B. Kugelschreiber) in die heruntergedrücke Position INSTRUMENT, wenn Sie den Empfänger am Eingang eines Instrumentenverstärkers anschließen (Gitarrenversteller, Bassversteller) und in die nicht heruntergedrücke Position LINE zum Anschlossen an den Line-Eingang eines Mischpults oder Verstärkers.

14 BALANCED OUTPUT

Symmetrischer Audio-Ausgang mit 3-Pol XLR-Buchse.

HANDSENDER

MIKROFONKOPF

Der Mikrofonkopf ist austauschbar, der Handsender ist kompatibel mit den optional erhaltlichen Mikrofonkopfen der LD U500® Serie.

ON/OFF

Ein- bzw. Ausschalter. Bringen Sie den Schalter in Position ON, um den Handsendenerinzschalten, in Position OFF, um ihn auszuschalten.

STATUS-LED

Ist der Ladestatus der eingelegten Batterien ausreichend, leuchtet die LED bei eingeschalteten Handsender grun. Leuchtet die LED rot, ist der Ladestatus schwach. Ersetzen Sie nun umgehend die verbrauchten Batterien (2x Typ AA / LR6, Alkaline). Beim Synchronisierungsvorgang leuchtet die LED abwechselnld grun und amberfarben.

IR-SCHNITTTSTELLE

Infrarot-Schnittstelle zum Synchronisieren des Funkkanals von Empfänger und Sender.

BATTERIEFACHABDECKUNG

Zum Austauschen der Batterien offen sie das Batteriefach des Handsenders, indem sie die Batteriefachabdeckung durch Linksdrehung losen und vom Gehäuse ziehen. Entnehmer Sie die verbrauchten Batterien und setzen frische Batterien (AA, Mignon) gemäß der Abbildungen im Batteriefach ein. Setzen Sie die Batteriefachabdeckung auf das Gehäuse und verschreiben das Batteriefach durch Rechtsdrehung. Nutzen Sie den Sender für länger Zeit nicht, entnehmer Sieitte die Batterien, um Beschädigungen am Sender durch auslaufende Batterien zu vermeiden.

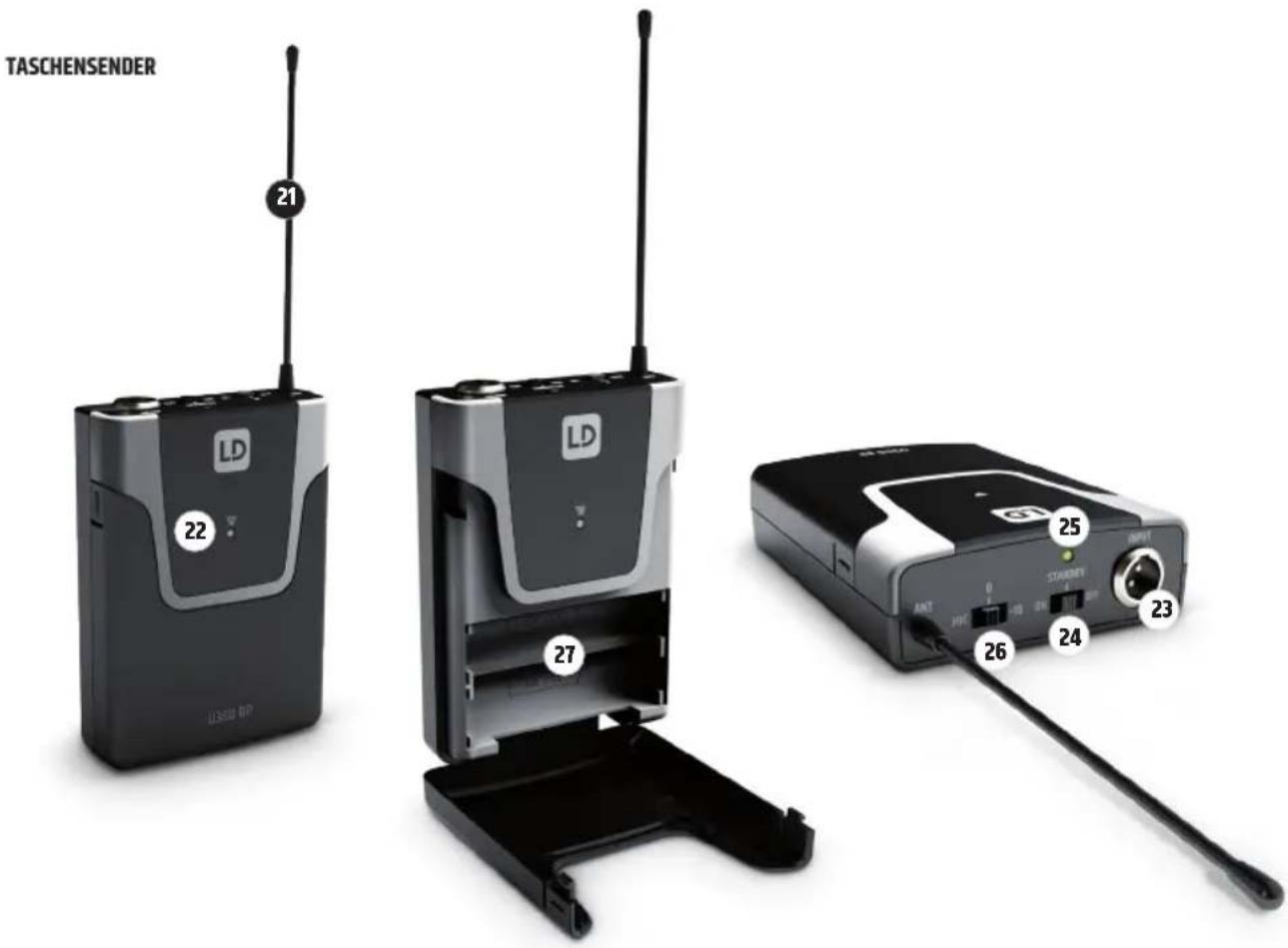

BATTERIEFACH

2X AA, Mignon.

ANTENNE

Antenne des Taschensenders. Für einen optimalen Empfang nicht verdecken oder knicken.

IR-SCHNITTSTELLE

Infrarot-Schnittstelle zum Synchronisieren des Funkkanals von Empfänger und Sender.

2 INPUT

3-polige Mini-XLR-Buchse zum Anschlieben eines Headsets oder Lavalier- bzw. Instrumentenmikrofons sowie eines Gitarrenkabels.

24 ON/STANDBY/OFF

Schalter zum Ein- bzw. Ausschalten des Taschensenders (ON = Sender eingeschaltet, OFF = Sender ausgeschaltet). In Stellung STANDBY ist der Sender in Betrieb, das Audio-Signal aber stumm geschaltet.

STATUSLED

Ist der Ladestatus der eingelegten Batterien ausreichend, leuchtet die LED bei eingeschalteten Taschensender grun. Leuchtet die LED rot, ist der Ladestatus schwach. Ersetzen Sie nun umgehend die verbrauchten Batterien (2x Typ AA / LR6, Alkaline). Beim Synchronisierungsvorgang leuchtet die LED abwechselnd grun und amberfarben.

MIC/0dB/-10dB

Einstellen der Eingangsempfindlichkeit. Stellen Sie die Empfindlichkeit so ein, dass bei anliegendem Signal (Sprache, Gesang, Gitarre...) maximal die amberfarbene Pegel-LED des Empfängers leuchtet. Sobald die rote PEAK-LED leuchtet bzw. aufblinkt, reduzieren Sie die Empfindlichkeit, indem sie den 3-stufigen Schalter MIC / 0dB / -10dB auf den nachstniedrigeren Wert stellen, da andernfalls unerwünschte Verzerrungen auftreten können (Beispiele: Headset = MIC, Gitarre mit passivem Tonabnehmer = 0dB, Gitarre mit aktivem Tonabnehmer = -10dB).

Zum Austauschen der Batterien offen Sie das Batteriefach des Taschensenders, indem Sie具有良好 auf beide Markierungen an den Seiten des Batteriefachdeckels drucken und ihn nach vorne klappen. Entnehmen Sie die verbrauchten Batterien und setzen frische Batterien (2x Typ AA / LR6, Alkaline) gemaB der Abbildungen im Batteriefach ein. Klappen Sie die Batteriefachabdeckung nun wieder auf das Gehause, bis die Abdeckung einrastet. Nutzen Sie den Sender fur langere Zeit nicht, entnehmer Sieitte die Batterien, um Beschadigungen am Sender durch auslaufende Batterien zu vermeiden.

BEFESTIGEN DES TASCHENSENDERS

Befestigen Sie den Sender wie abgebildet an einem Gürtel oder Gurt.

BELEGUNG MINI-XLR-ANSCHLUSS (TASCHENSENDER)

Gitarre, Bass und andere hochohmige Signalquellen.

Kondensatormikrofon mit internem Pull-up-Widerstand.

Kondensatormikrofon ohne internem Pull-up-Widerstand.

FEHLERSUCHE

PROBLEM ANZEIG LösUNG
Kein Audiosignal oder zu niedriger Pegel	Empfänger. Empfang wird weder auf Antenne A noch B angezeigt.	Überprüfen Sie, ob der Sender eingeschaltet ist. Überprüfen Sie die Batterien des Senders.
	Empfänger. Displaybeleuchting ist abgescheltet Überprüften Sie die Stromversorgung des Empfängers und ob der Empfänger eingeschaltet ist.
	Empfänger. Empfang wird weder auf Antenne A noch B angezeigt.Sender: Gerät ist eingeschaltet. Ladestatus der Batterien ist ok.	Überprüfen, ob Funkfrequency von Sender und Empfänger übereinstimmt.Verringern Sie den Abstand zwischen Sender und Empfänger.Stellen Sie safer, dass zwischen Sonder und Empfänger eine direkte sightverbindung besteht.Stellen Sie safer, dass die Antennen des Empfängers nach oben und in V-Form ausgerichtet sind.
	Empfänger. Empfang auf Antenne A bzw. Antenne B wird angezeigt.	Erhöhen Sie den Signal-Pegel bzw. erhöhen Sie die Eingangsempfindlichkeit im Taschensender.
Verzerrungen und Störgeräusche	Empfänger. Funksignal wird angezeigt Entfernen Sie möglich chique Quellen für Interferenzen (Digitalgeräte, andere Funksysteme).
Verzerter Klang Sender: Status	LED leuchtet rot.Empfänger. Peak-LED im Empfänger leuchtet.	Ersetzen Sie die Batterien im Sender.Verringern Sie den Signal-Pegel bzw. verringern Sie die Eingangsempfindlichkeit im Taschensender.

OPTIONALES ZUBEHÖR

LDU500CH - Mikrofonkopf mit Kondensatorkapsel und hypercardioder Richtcharakteristik (für Handsender, matt schwarcz)

LDU500DH - Mikrofonkopf mit dynamischer Kapsel und hypercardioder Richtcharakteristik (fur Handsender, matt schwarz)

LDU500CC - Mikrofonkopf mit Kondensatorkapse und cardioider Richtcharakteristik (fur Handsender, matt silber)

LDU00DC - Mikrofonkopf mit dynamischer Kapsel und cardioider Richtcharakteristik (fur Handsender, matt silber)

LDWS100MH3 - Beigefarbenes Headset mit Kondensatormikrofon (fur Taschensender)

LDWS100MH1 - Schwarzes Headset mit Kondensatormikrofon (für Taschensender)

LDWS1000MW - Clip-Mikrofon fur Blasinstrumente (fur Taschensender)

LDWS100ML - Lavaliermikrofon (fur Taschensender)

LDWS100GC - Gitrarrenkabel (fur Taschensender)

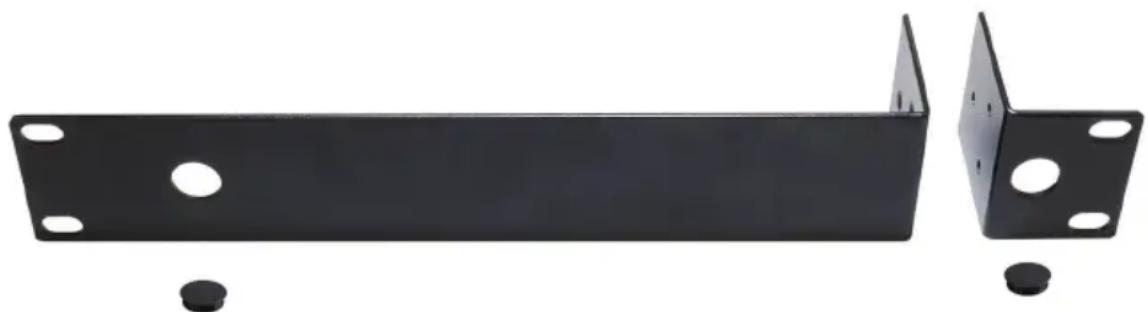

LDU300RK - 19" Rackeinbau-Kit für den Einbau eines Einzelempfängers (2 Rackwinkel, 2 Abdeckkappen und 1 Satz Schrauben inklusive).

LDUS00RK2-19" Rackeinbau-Kit fur den Einbau zweier Einzelempfänger (2 Rackwinkel, 2 Verbindungselemente und 1 Satz Schrauben inklusive).

Montage

1. Verbindungselemente anschrauben (Empfänger A rechte Seite, Empfänger B linke Seite).
2. Beide Empfänger zusammenfuhren und verschrauben.
3. Rackwinkel anschrauben (Empfänger A linke Seite, Empfänger B rechte Seite).

TECHNISCHE DATEN

EMPFANGER

Artikelbezeichnung: LDU3047R LDU3051R LDU305R LDU306R LDU308R
Empfangertyp: UHF-Diversity UHF-Diversity UHF-Diversity UHF-Diversity UHF-Diversity UHF-Diversity
Modulation: FM FM FM FM FM
Frequenzbereich: 470 - 490 MHz 514 - 542 MHz 584 - 608 MHz 655 - 679 MHz 823 - 832 MHz 6					863 - 865 MHz
Kanäle:	12	12	12	12	12
Antennenanschluss:	2 feste Antennen	2 feste Antennen	2 feste Antennen	2 feste Antennen	2 feste Antennen
Antennengewinn:	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi	2,15 dBi
Frequenzgang:	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz
Rauschunterstützung:	Squelch (fester Squelch-Wert)	Squelch (fester Squelch-Wert)	Squelch (fester Squelch-Wert)	Squelch (fester Squelch-Wert)	Squelch (fester Squelch-Wert)
Klirnfaktor (THD, System):	<0,3% <0,3% <0,3% <0,3%
Rauschabstand (system):	>104 dB >104 dB >104 dB >104 dB
Symmetrischer Ausgang:	XLR XLR XLR XLR XLR
Unsymmetrischer Ausgang:	6,3-mm-Klinken-buchse	6,3-mm-Klinken-buchse	6,3-mm-Klinken-buchse	6,3-mm-Klinken-buchse	6,3-mm-Klinken-buchse
Audio-Ausgangspe-gel (symmetrisch):	+10 dBU +10 dBU +10 dBU +10 dBU +10 dBU
Audio-Ausgangspe-gel (unsymmetrych):	+7 dBV / +2,5 dBV (Line/Instrument umschaltbar)	+7 dBV / +2,5 dBV (Line/Instrument umschaltbar)	+7 dBV / +2,5 dBV (Line/Instrument umschaltbar)	+7 dBV / +2,5 dBV (Line/Instrument umschaltbar)	+7 dBV / +2,5 dBV (Line/Instrument umschaltbar)
Bedienelemente: Ein/Aus-Schalter (POWER), Kanalwahl (+/-), ASC, Lautstärkeregler (VOL), INSTRUMENT/LINE-Schalter	Ein/Aus-Schalter (POWER), Kanalwahl (+/-), ASC, Lautstärkeregler (VOL), INSTRUMENT/LINE-Schalter	Ein/Aus-Schalter (POWER), Kanalwahl (+/-), ASC, Lautstärkeregler (VOL), INSTRUMENT/LINE-Schalter	Power (Ein/Aus-Schalter, Kanalwahl (+/-), ASC, Lautstärkeregler (VOL), INSTRUMENT/LINE-Schalter	Ein/Aus-Schalter (POWER), Kanalwahl (+/-), ASC, Lautstärkeregler (VOL), INSTRUMENT/LINE-Schalter	Ein/Aus-Schalter (POWER), Kanalwahl (+/-), ASC, Lautstärkeregler (VOL), INSTRUMENT/LINE-Schalter
Anzeigeelemente: 2-stelliges LC-Display, LED-Aussteuerungs-anzeige (5 Segmente), LED-Anzeigen Antenne A/B	2-stelliges LC-Display, LED-Aussteuerungs-anzeige (5 Segmente), LED-Anzeigen Antenne A/B	2-stelliges LC-Display, LED-Aussteuerungs-anzeige (5 Segmente), LED-Anzeigen Antenne A/B	2-stelliges LC-Display, LED-Aussteuerungs-anzeige (5 Segmente), LED-Anzeigen Antenne A/B	2-stelliges LC-Display, LED-Aussteuerungs-anzeige (5 Segmente), LED-Anzeigen Antenne A/B	2-stelliges LC-Display, LED-Aussteuerungs-anzeige (5 Segmente), LED-Anzeigen Antenne A/B
Betriebsspannung: 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA 12 V DC, 500 mA	5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 40°C ... 4.	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)
Umgebungstemperatur (Betrieb):
Relative Luftfeuchtigkeit:	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)	20% ... 80% (nicht kondensie-rend)
Abmessungen (B × H × T):	211 x 43 x 120 mm 211 x 43 x 120 mm 211 x 43 x 120 mm 211 x 43 x 120 mm 211 x 43 x 120 mm
Gewicht: 0,7 kg 0,7 kg 0,7 kg 0,7 kg
Zubehor (im Lieferumfang):	Netzadapter Netzadapter Netzadapter Netzadapter Netzadapter
Features: IR-Frequencyszynchos-nisation, Pilotton	IR-Frequencyszynchos-nisation, Pilotton	IR-Frequencyszynchos-nisation, Pilotton	IR-Frequencyszynchos-nisation, Pilotton	IR-Frequencyszynchos-nisation, Pilotton	IR-Frequencyszynchos-nisation, Pilotton

HANDSENDER

Artikelbezeichnung:	LOU3047MD	LOU3051MD	LOU305MD	LOU306MD	LOU308MD
Modulation:	FM	FM	FM	FM	FM
Frequenzbereich:	470 - 490 MHz	514 - 542 MHz	584 - 608 MHz	655 - 679 MHz	823 - 832 MHz & 863 - 865 MHz

Kanäle: 12 12 12 12 12

Mikrofontyp: dynamisch dynamisch dynamisch dynamisch dynamisch

Richtcharakteristik: Niere Niere Niere Niere Niere Niere

Frequenzgang: 55 - 16000 Hz 55 - 16000 Hz 55 - 16000 Hz 55 - 16000 Hz

Sendeleitung: 10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP)

Bedienelemente: Ein/Aus-Schalter (Power On/Off)

Ein/Aus-Schalter (Power On/Off)

Ein/Aus-Schalter (Power On/Off)

Ein/Aus-Schalter (Power On/Off)

Ein/Aus-Schalter (Power On/Off)

Anzeigeelemente: Status-LED Status-LED Status-LED Status-LED Status-LED

Stromversorgung:	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)
Betriebsdauer: bis zu 10 Stunden (je nach Batterietyp)		bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)
Umgebungstempe-ratur (Betrieb):	5°C ... 40°C	5°C ... 40°C	5°C ... 40°C	5°C ... 40°C	5°C ... 40°C
Relative Luftfeuchtigkeit:	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)
Abmessungen (L x 0):	257 x 50 mm	257 x 50 mm	257 x 50 mm	257 x 50 mm	257 x 50 mm
Gewicht (ohne Batterien):	0,235 kg	0,235 kg	0,235 kg	0,235 kg	0,235 kg
Zubehör (im Lieferumfang):	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)
Features:	IR-Frequenzsynchronisation, Pilotton, Mikrofon-kapsel austauschbar	IR-Frequenzsynchronisation, Pilotton, Mikrofon-kapsel austauschbar	IR-Frequenzsynchronisation, Pilotton, Mikrofon-kapsel austauschbar	IR-Frequenzsynchronisation, Pilotton, Mikrofon-kapsel austauschbar	IR-Frequenzsynchronisation, Pilotton, Mikrofon-kapsel austauschbar

TASCHENSENDER

Artikelbezeichnung:	LDU3047BP	LDU3051BP	LDU305BP	LDU306BP	LDU308BP
Modulation:	FM	FM	FM	FM	FM
Frequenzbereich:	470 - 490 MHz	514 - 542 MHz	584 - 608 MHz	655 - 679 MHz	823 - 832 MHz & 863 - 865 MHz
Kanäle: 12 12 12 12
Eingang:	3-Pol-Mini-XLR (Low-Z + Phantomspeitung / High-Z)	3-Pol-Mini-XLR (Low-Z + Phantomspeitung / High-Z)	3-Pol-Mini-XLR (Low-Z + Phantomspeitung / High-Z)	3-Pol-Mini-XLR (Low-Z + Phantomspeitung / High-Z)	3-Pol-Mini-XLR (Low-Z + Phantomspeitung / High-Z)
Frequenzgang:	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz	25 - 16000 Hz
Sendeleitung: 10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP) 10 mW (PEP)

Bedienelemente: ON (An) / STANDBY / OFF (Aus), MIC / 0 / -10	ON (An) / STANDBY / OFF (Aus), MIC / 0 / -10	ON (An) / STANDBY / OFF (Aus), MIC / 0 / -10	ON (An) / STANDBY / OFF (Aus), MIC / 0 / -10	ON (An) / STANDBY / OFF (Aus), MIC / 0 / -10
Anzeigeelemente: Status-LED Status-LED Status-LED Status-LED Status-LED
Stromversorgung: 2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)
Betriebsdauer: bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)	bis zu 10 Stunden (je nach Batterietyp)
Umgebungstemperatür (Betrieb):	5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C 5°C ... 40°C
Relative Luftfeuch-tigkeit:	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)	20% ... 80% (nicht kondensie- rend)
Abmessungen (B x H x T):	65 x 91 x 25 mm 65 x 91 x 25 mm 65 x 91 x 25 mm 65 x 91 x 25 mm
Gewicht (ohne Batterien):	0,085 kg 0,085 kg 0,085 kg
Zubehor (im Liefer- umfang):	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)	2 x AA-Batterien (Mignon-Zellen)
Features: IR-Frequencyszynchro- nisation, Pilotton	IR-Frequencyszynchro- nisation, Pilotton	IR-Frequencyszynchro- nisation, Pilotton	IR-Frequencyszynchro- nisation, Pilotton	IR-Frequencyszynchro- nisation, Pilotton

MIKROFONE FÜR TASCHENSDER

Artikelbezeichnung: LDWS100MH1 LDWS100ML LDWS1000MW
Mikrofontyp: Headset Ansteckmikrofon		Blasinstrumenten-	mikrofon
Kapsel:	Back-Elektret-Kon-densator	Back-Elektret-Kon-densator	Back-Elektret-Kon-densator
Richtcharakteristik:	Niere	Niere	Niere
Frequenzgang: 20 - 20000 Hz		20 - 20000 Hz	50 - 18000 Hz
Anschluss: 3-Pol-Mini-XLR		3-Pol-Mini-XLR	3-Pol-Mini-XLR
Zubehör (Im Lieferumfang):	Windschutz aus Schaumstoff	Windschutz aus Schaumstoff	Windschutz aus Schaumstoff

GITARRENKABEL FÜR TASCHENSENDER

Articlebezeichnung: LDWS100GC
Steckverbinder 1:	3-Pol-Mini-XLR
Steckverbinder 2: 6,3-mm-Klinke
Kabellänge:	1,5 m

HERSTELLERERKLÄRUNGEN

HERSTELLERGARANTIE 8 HAFTUNGSBESCHRANKUNG

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sichitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail [e-mail] / +49 (0)6081 / 9419-0.

KORREKTESENTSORGUNG DIESES PRODUKTS

Gutig in der Europäischen Union und anderen europäischen Ländern mit Mültrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf auf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmull entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.itte entsorgen Sie these Product getrennt von anderen Abfallen und führen es zur Forderung nachhaltiger Wirtschaftskreislaufe dem Recycling zu. Als Privatkunde erhalten sie Informationen zu umweltfreundlichen Entsorgungsmoglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder uber die entsprechenden regionalen Behörden. Als gewerblicher Nutzer kontaktieren Sieitte ihren Lieferanten und prufen die ggf. vertraglich vereinbarten Konditionen zur Entsorgung der Geräte. Dieses Produkt darf nicht zusammen mit anderen gewerblichen Abfallen entsorgt werden.

CE-Konformitat

Hiermit erklart die Adam Hall GmbH, dass these Produkt folgenden Richtlinien entspricht (soweit zutreffend):

R&TTE (1999/5/EG) bzw. RED (2014/53/EU) ab Juni 2017

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

ROHS (2011/65/EU)

Die vollständige Konformitätserklungfinden Sie unter www.adamhall.com.

Des Weiteren können Sie diese auch unter [e-mail] anfragen.

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklart die Adam Hall GmbH, dass dieser Funkanlage typ der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden

Internetadresseverfugbar:www.adamhall.com/compliance/

FRANCAIS

VOUS AVEZ FAIT LE BON CHOIX!
