MANUALE UTENTE TV 2500 Amplicomms

Cuffie radio con amplificatore

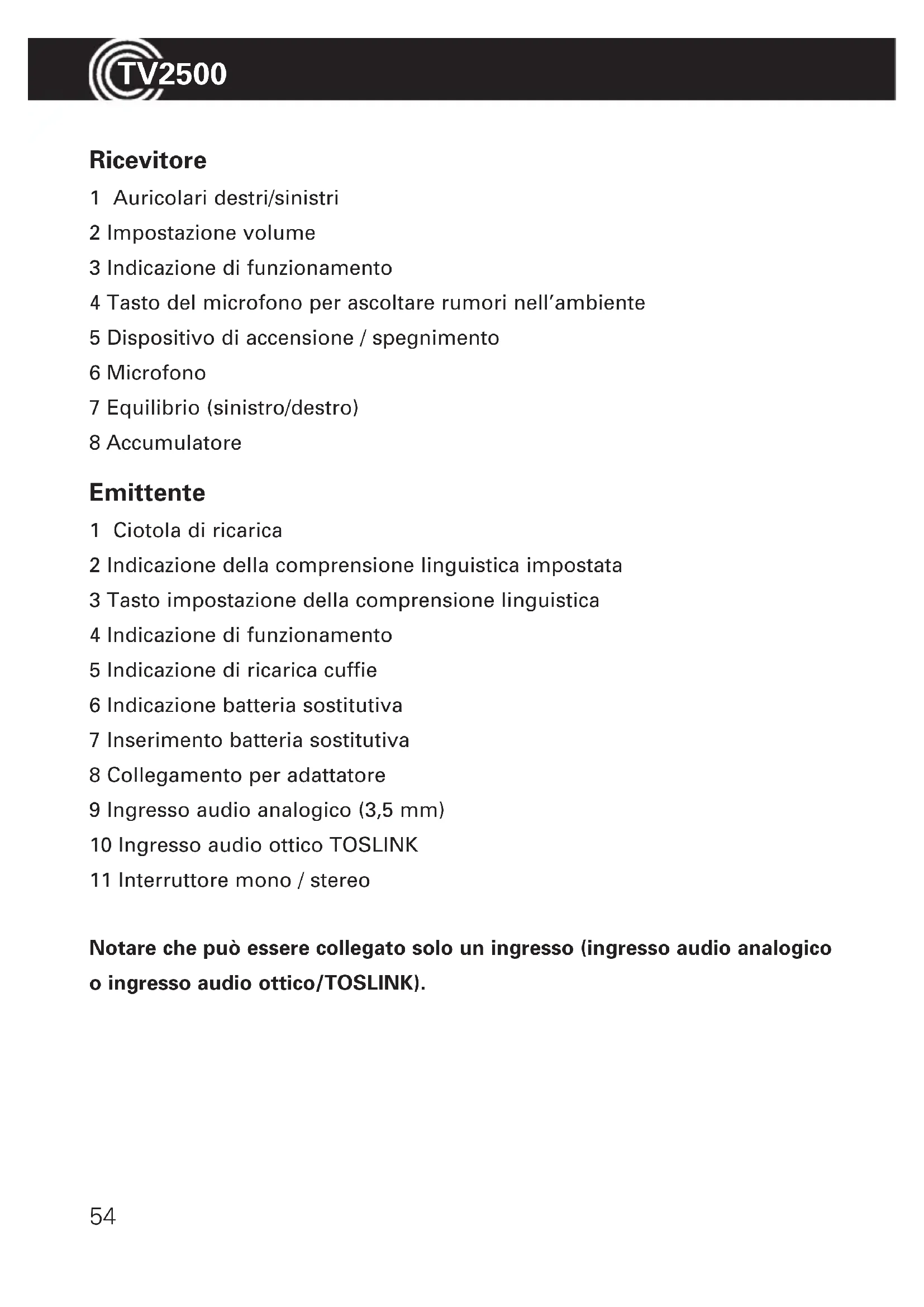

Questa pagina apribile Le mostra un riepilogo di tutto il Suo TV 2500.

• A risparmio di energia

• Energy efficient

1 Auricolari destri/sinistri
2 Impostazione volume
3 Indicazione di funzionamento
4 Tasto del microfono per ascoltare rumori nell'ambiente
5 Dispositivo di accensione / spegnimento
6 Microfono
7 Equilibrio (sinistro/destro)
8 Accumulatore

Emittente

1 Ciotola di ricarica
2 Indicazione della comprensione linguistica impostata
3 Tasto impostazione della comprensione linguistica
4 Indicazione di funzionamento
5 Indicazione di ricarica cuffie
6 Indicazione batteria sostitutiva
7 Inserimento batteria sostitutiva
8 Collegamento per adattatore
9 Ingresso audio analogico (3,5 mm)
10 Ingresso audio ottico TOSLINK
11 Interruttore mono / stereo

Notare che può essere collegato solo un ingresso (ingresso audio analogico o ingresso audio ottico/TOSLINK).

Mettere in funzione TV 2500

Mettere in funzione TV 2500

Contenuto del pacchetto

• 1 ricevitore con ricevitori con auricolari in dimensioni L (grande)
  • 1 emittente
  • 1 adattatore per un emittente
  • 2 batterie per il ricevitore (litio polimerico)
  • 1 cavo audio digitale ottico TOSLINK
  • 1 cavo audio analogico (2 connettori jack da 3,5 mm)
  • 1 adattatore audio (RCA) per cavo audio analogico
  • 1 adattatore 6,3 mm / 3,5 mm per cavo audio analogico
• 1 microfono con adattatore per cavo audio analogico e supporto microfono incluso materiale di fissaggio
• 1 coppia di ricevitori con auricolari dimensione S (piccoli)
  • 1 manuale d'istruzioni

Importante: Legga innanzitutto le istruzioni di sicurezza a pagina 66, prima di mettere in funzione l'apparecchio.

Collegare l'emittente

1 Colleghi la presa dell'adattatore con la scatola di collegamento sul retro dell'emittente.
2 Inserisca l'adattatore in una presa.
3 Colleghi l'emittente con la Sua fonte di tono desiderata.

Per le diverse possibilità di collegamento (apparecchio televisivo, impianto stereo, ecc.) nel volume di consegna sono disponibili diversi adattatori e un microfono da fissare davanti all'altoparlante.

Notare che può essere collegato solo un ingresso (ingresso audio analogico o ingresso audio ottico/TOSLINK).

L'indicazione verde di funzionamento lampeggia in presenza della tensione di rete e si illumina in modo costante quando è stato riconosciuto il segnale di una fonte di tono.

Uso del cavo audio digitale ottico TOSLINK

Qualora la propria fonte audio disponga di un'uscita audio ottica (TOS-LINK/S-PDIF), collegare entrambi gli apparecchi con il cavo audio digitale ottico TOSLINK fornito. Tale collegamento offre una qualità di trasmissione superiore e una minore inclinazione alle interferenze elettriche e magnetiche.

Tener presente che il cavo audio ottico TOSLINK non può essere piegato! Evitare anche raggi di curvatura stretti.

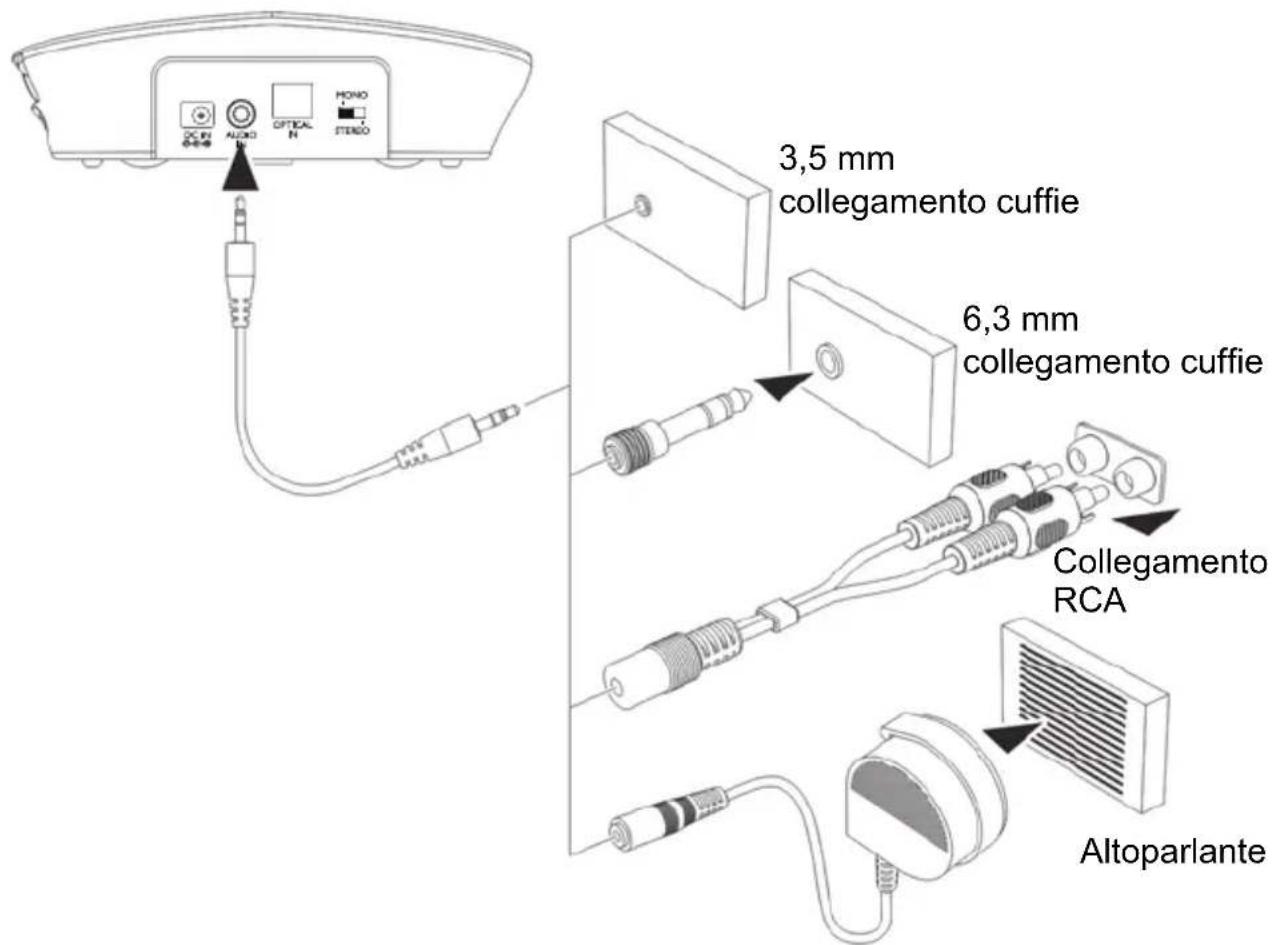

Uso dell'adattatore (solo per cavo audio analogico)

DC IN 6-8-8 AUDIO OPTICAL N MOND STEREO 3,5 mm collegamento cuffie 6,3 mm collegamento cuffie Collegamento RCA Altoparlante

Mettere in funzione il ricevitore

Inserire la batteria e caricarla

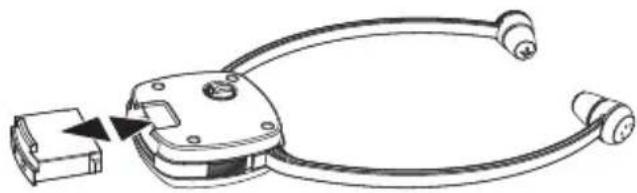

1 Inserisca una batteria nel comparto delle batterie. Faccia attenzione alla polarità corretta.

2 Ricarichi la batteria prima del primo uso.

Spenga eventualmente il ricevitore (posizione OFF).

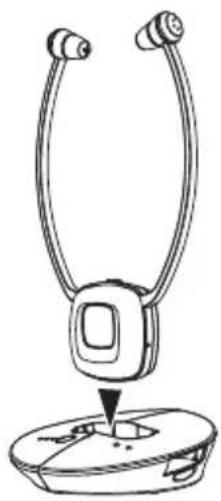

Posizioni il ricevitore nella ciotola di ricarica all'interno dell'emittente come rappresentato nell'immagine. L'indicazione della ricarica (5) lampeggia in rosso mentre si ricarica la batteria (2,5 ore circa). Quando la batteria è completamente carica, l'indicazione di ricarica lampeggia in verde.

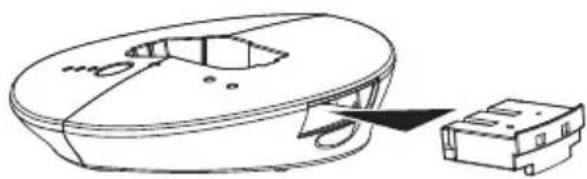

3 Inserisca la batteria sostitutiva nel comparto di ricarica sull'emittente come rappresentato nell'immagine.

L'indicazione della ricarica (5) lam- peggia in rosso mentre si ricarica la

batteria (2,5 ore circa). Quando la batteria è completamente carica, l'indicazione di ricarica lampeggia in verde.

• Una batteria completamente ricaricata permette una durata di funzionamento di fino a 5 ore.
• Per risparmiare la capacità della batteria, il ricevitore si spegne automaticamente se per 5 minuti circa non riceve nessun segnale dall'emittente o se il livello acustico del segnale è troppo basso. Non appena il segnale raggiunge nuovamente la potenza necessaria, il ricevitore si riaccende automaticamente.

Sostituire le cuffie degli auricolari

Nel volume di consegna sono contenute 2 coppie di cuffie degli auricolari (L=grandi/S=piccoli). Una coppia dalle dimensioni "L" (grandi) è già montata sulla cuffia.

1 Per sostituire le cuffie degli auricolari prenda il punto massimo delle cuffie degli auricolari montati e li estragga semplicemente.
2 Inserisca le cuffie degli auricolari di ricambio nelle estremità aperte per inserirle fino alla battuta.

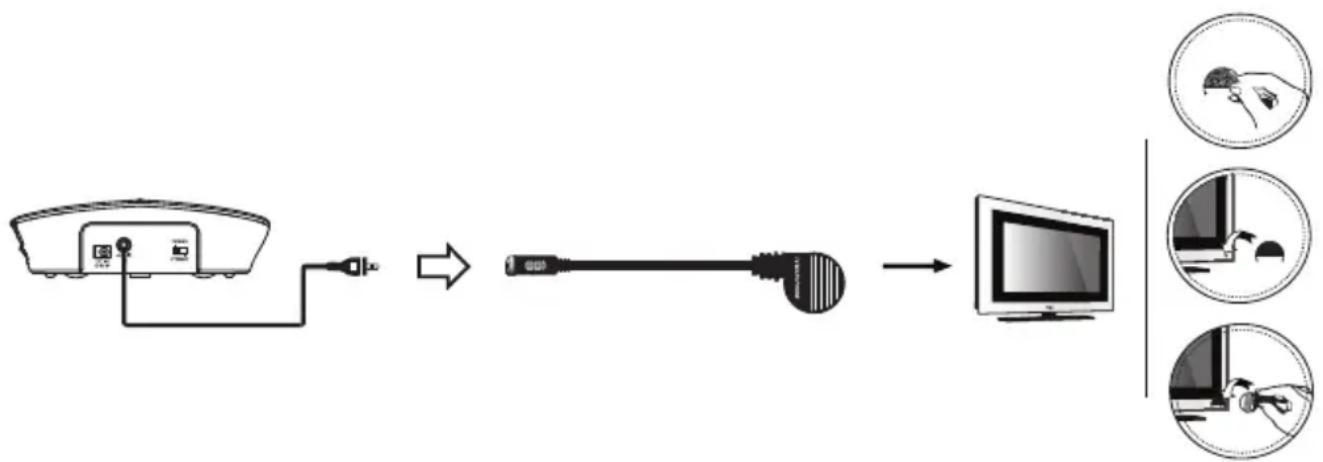

Microfono aggiuntivo

Se l'apparecchio dal quale desidera sentire il tono mediante TV 2500 non ha un'uscita audio, può utilizzare il microfono fornito.

1 Collegare il cavo audio analogico con il microfono.
2 Fissi il supporto del microfono con l'adesivo direttamente sull'altoparlan-te della TV o dell'impianto stereo. Inserisca il microfono nel supporto del microfono.
3 La preghiamo di impostare un volume molto ridotto della TV/dell'impianto stereo. La posizione del microfono esercita un'influenza decisiva sul volume – determini la posizione migliore facendo dei tentativi. Avviso: Con il funzionamento con microfono è possibile solo la ricezione mono.

La preghiamo di fare attenzione al fatto che il microfono non si trovi troppo vicino all'emittente visto che altrimenti si potrebbero avere rumori di interferenza nella cuffia.

Mettere in funzione un ricevitore supplementare (TV 2400-1 / TV 2410NL-1)

Il vostro TV 2400-1 / TV 2410NL-1 è un ricevitore supplementare per il vostro TV 2500 / TV 2510NL. Dopo aver inserito e caricato la batteria è necessario collegarlo all'emittente. È possibile collegare ad un emittente TV 2500 / TV 2510NL un numero qualsiasi di ricevitori che possono essere messi in funzionamento contemporaneamente.

Inserire la batteria e caricarla

1 Inserire la batteria nel vano batteria.
2 Caricare la batteria prima del primo utilizzo. Spegnere il ricevitore e posizionarlo sulla base di carica all'interno dell'emittente. La spia di carica lampeggia in rosso mentre la batteria è sotto carica (circa 2,5 ore). A batteria completamente carica, la spia di carica si illumina di verde. In alternativa è possibile utilizzare la batteria sostitutiva completamente carica presente nell'emittente.

Collegare il ricevitore

1 Spegnere l'emittente (staccare l'alimentatore dalla presa).
2 Togliere il cavo collegato alla fonte audio.
3 Accendere il nuovo ricevitore. La spia di funzionamento lampeggia lenta- mente.
4 Premere il tasto del microfono per circa 3 secondi, la spia di funzionamento lampeggia rapidamente.
5 Accendere nuovamente l'emittente nel giro di 9 secondi. Se questa operazione non viene eseguita entro i 9 secondi richiesti occorre ripetere il passaggio 4.
6 Se il collegamento avviene con successo si sentirà un breve segnale acustico di conferma nel ricevitore e la spia di funzionamento rimarrà accesa.
7 Collegare di nuovo l'emittente con la fonte audio.

Uso

Uso

Un volume forte danneggia l'udito!

Su questa cornetta si può impostare un volume più alto rispetto agli apparecchi tradizionali. Le persone con udito sano e i bambini potrebbe-ro subire danni all'udito.

- Prima di alzare la cornetta imposti un volume più basso.

- Non si esponga continuamente al volume alto.

1 Accenda l'apparecchio dal quale desidera sentire il tono. L'indicazione di funzionamento verde sull'emittente si illumina.

2 Sposti il dispositivo di accensione / spegnimento sulla cuffia nella posizione "ON".

3 Pieghi le braccia delle cuffie verso l'esterno per poter inserire gli auricolari nelle orecchie. La preghiamo di considerare che gli auricolari possa-no essere mossi verso l'alto, verso il basso e verso il lato per poterli inserire nella profondità dell'orecchio. In questo modo la qualità del suono e il volume vengono ottimizzati. Prema gli auricolari con cautela verso l'interno delle orecchie per posizionarle in modo comodo e avere una resa ideale del suono.

4 Modifichi eventualmente l'impostazione del suono secondo le Sue esigenze.

Avviso: Quando la batteria è quasi scarica, sente 3 brevi toni bip nella cornetta ad intervalli di un minuto. La cuffia viene spenta automaticamente dopo 5 minuti circa.

Il tasto del microfono

L'apertura laterale del microfono del ricevitore registra i rumori dal Suo ambiente. Con il microfono acceso ad esempio può sentire il campanello della Sua porta, il Suo telefono o un interlocutore anche se porta le cuffie. Per accendere il microfono prema il tasto del microfono. L'indicazione di funzionamento passa da verde a rosso e sente due brevi toni bip. Faccia

attenzione che l'apertura laterale del microfono non sia coperta. Può sentire il Suo ambiente e utilizzare la cuffia come amplificatore per capire meglio il Suo interlocutore.

Per spegnere il microfono prema nuovamente il tasto. L'indicazione di funzionamento passa nuovamente al verde e Lei sente un tono della Sua TV e/o della Sua radio o simile.

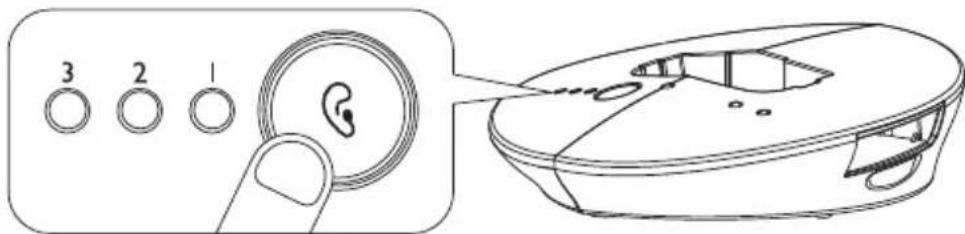

Impostazione della comprensione linguistica

Puo impostare la comprensione linguistica sull'emittente. Premendo diverse volte il tasto (vedi immagine) lampeggiano i LED di visualizzazione 1, 2, 3 o nessuno.

3 2 1

La seguente tabella mostra le possibili impostazioni. Provi quale imposta- zione preferisce.

Impostazione	Visualizzazione LED (arancione)	effetto
Standard Neutra
1		Alzamento bassi + alzamento toni alti
2		Alzamento toni alti
3		Alzamento bassi

Ricerca errori

Nessun tono

• Controlli il collegamento corretto dell'emittente alla rete elettrica (adattatore presa – collegamento con l'emittente).
• Controlli l'interruttore della cuffia (posizione ON).
• Probabilmente la batteria della cuffia è scarica. Per caricare la cuffia la posizioni nella ciotola di ricarica sull'emittente o scambi la batteria con la batteria di riserva (carica).
• Controlli se l'apparecchio dal quale desidera sentire il tono (radio, televisore, ecc.) è veramente acceso e se attualmente è veramente impostato un'emittente/un canale che trasmette il tono.
• Se riprende il segnale del tono per l'emittente da un collegamento cuffia sulla radio / sul lettore CD ecc., La preghiamo di controllare se questa uscita viene comandata per mezzo di un regolatore del volume. Eventualmente aumenti questo volume di partenza.
• Il volume impostato sulla cuffia è troppo basso. Imposti un volume più alto.

Rumori di interferenza

- Probabilmente la batteria nella cuffia è scarica. Metta la cuffia nella mensola di ricarica dell'emittente per ricaricarla o sostituisca la batteria con una batteria di riserva (carica).

- Probabilmente la distanza tra la cuffia e l'emittente è troppo grande. Provi se la quali migliora se si trova più vicina/o all'emittente.

- Se riprende il segnale del tono per l'emittente da un collegamento cuffia sulla radio / sul lettore CD ecc., La preghiamo di controllare se questa uscita viene comandata attraverso un regolatore del volume. Eventualmente aumenti il volume di partenza.

Appendice

Appendice

Istruzioni di sicurezza

Legga queste istruzioni d'uso con attenzione e Le conservi per bene.

Uso corretto

Questo apparecchio è stato sviluppato per trasmettere segnali acustici di un televisore o impianto HiFi dalla trasmittente a un ricevitore via luce infrarossa senza cavi. Ogni altro tipo d'uso non è corretto.

Modifiche o ristrutturazioni autonome non sono ammesse. Non apra in nessun caso l'apparecchio e non faccia tentativi propri di riparazione.

Luogo di posizionamento e informazioni di sicurezza

• Eviti sollecitazioni da fumo, polvere, urti, sostanze chimiche, umidità, calore o insolazione diretta.
• Visto che i mobili di oggi sono coperti di strati variegati di lacca e materiali sintetici e vengono trattati con diversi mezzi di cura, non si può escludere che alcune di queste sostanze intacchino o immorbidiscano i piedini di plastica dell'apparecchio. I piedini dell'apparecchio modificati in questo modo possono lasciare tracce spiacevoli sulla superficie dei mobili. Per questo per il Suo apparecchio La preghiamo di usare un sottofondo anti-sdrucciolo.

- Il ricevitore è in grado di riprodurre volumi altissimi. Per questo soprattutto se l'apparecchio viene usato da diverse persone imposti sempre il volume ad un minimo prima di appoggiare la cornetta alle Sue orecchie.

Utenti con pacemaker

Se porta un pacemaker, dovrebbe consultare il Suo medico prima di utilizza- re questo prodotto. L'apparecchio deve essere spento immediatamente se percepisce qualsiasi tipo di limitazione o lo supponga.

Adattatore

Attenzione: Utilizzi solo l'adattatore fornito visto che altri adattatori potrebbero danneggiare la trasmittente. Non deve bloccare l'accesso all'adattatore per mezzo di mobili o altri oggetti.

Durante il funzionamento faccia attenzione alle condizioni perfette del cavo e della presa. Cavi curvati o sfregati sono pericolosissimi!

L'adattatore contenuto nel volume di consegna corrisponde ai requisiti del design ecologico dell'UE per i prodotti a funzionamento elettrico (direttiva CEE 32 del 2005). Il consumo energetico per questo è notevolmente ridotto sia in condizioni di funzionamento che di disponibilità rispetto agli adattatori di modelli più vecchi.

• Energiesparend

• Economist

l'énergie

• A risparmio di

energia

• Energy efficient

Batterie

Attenzione: Non getti le batterie ricaricabili o le batterie nel fuoco. Utilizzi esclusivamente le batterie ricaricabili previste per l'apparecchio! Faccia attenzione alla polarità corretta!

Smaltimento

Se desidera smaltire il Suo apparecchio, lo porti al punto di raccolta del Suo gestore comunale di smaltimento (ad es. punto di raccolta di materiali di valore). Secondo la legge delle apparecchiature elettriche e elettroniche i proprietari di apparecchi usati hanno l'obbligo legale di smaltire separatamente le apparecchiature elettriche e elettroniche usate. Il simbolo qui a lato indica che l'apparecchio non deve assolutamente essere smaltito nei rifiuti domestici!

Pericolo per la salute e l'ambiente causato da accumulatori e batterie! Non aprire, danneggiare, ingerire o emettere nell'ambiente in nessun caso accumulatori e batterie. Potrebbero contenere metalli pesanti velenosi e dannosi per l'ambiente. Ha un obbligo per legge di smaltire in modo sicuro accumulatori e batterie presso rivenditori di batterie e presso punti di raccolta competenti che mettono a disposizione i rispettivi contenitori. Lo smaltimento è a titolo gratuito.

I simboli a lati indicano che gli accumulatori e le batterie non devono assolutamente essere gettate nei rifiuti domestici e che devono essere consegnati presso i punti di raccolta addetti allo smaltimento.

I materiali d'imballaggio deve smaltirli secondo le prescrizioni locali.

Se dovessero esserci dei problemi

Se dovesse avere dei problemi con il Suo apparecchio, controlli prima gli avvisi a pagina 64. In caso di problemi tecnici rivolgersi alla nostra Service Hotline. Il numero telefonico è reperibile sul nostro sito Internet

www.amplicomms.com

In caso di reclami entro il periodo di garanzia, rivolgersi al rivenditore autorizzato. Il periodo di garanzia ricopre 2 anni.

Dichiarazione di conformità

Quest'apparecchio corrisponde ai requisiti della direttiva UE:

Direttiva UE 1999 / 5 riguardante gli impianti radio e le installazioni di telecomunicazione e il riconoscimento reciproco della loro conformità.

La conformità con la direttiva sopra citata viene confermata con il simbolo CE sull'apparecchio. La dichiarazione di conformità completa la puo scaricare gratuitamente dal nostro sito web allo www.amplicomms.com

Manutenzione

• Pulisca la superficie dell'apparecchio sempre con una pezza morbida e priva di peluzzi.
  • Non utilizzi mai detergenti e solventi.

Dati tecnici

Trasmissione	UHF Stereo
Frequenza	2,4 GHz digitale
Portata	fino a 30 m (in condizioni ideali)
Ambito di frequenza	30 Hz - 20 kHz
Volume massimo	100 dB
Fattore di vibrazione	< 0,5 %

Segnale/distanza brusio > 75 dB

Approvvigionamento elettrico Adattatore, output: 5 VDC, 550 mA (trasmittente)

Approvvigionamento elettrico 1 batterie 3,7 V / 350 mA Lithium (ricevitore) Polymer

Durata di funzionamento Con batterie cariche fino a 5 ore

Durata di ricarica Per batterie vuote ca. 2,5 ore

Peso Trasmittente: ca. 115 g

Ricevitore: ca. 53 g

Garanzia

Gli apparecchi di AMPLICOMMS vengono prodotti e controllati secondo le procedure di produzione più innovative. L'uso di materiali selezionati con attenzione e di tecnologie altamente sviluppate garantisce un funzionamento privo di disturbi e un ciclo di vita lungo. Le condizioni di garanzia non si applicano se la causa del disturbo nell'apparecchio va ricondotta al gestore della rete telefonica o a un eventuale impianto secondario interconnesso. La garanzia non si applica alle batterie ricaricabili, gli accumulatori o i pacchetti di batterie impiegate nei prodotti. La durata di garanzia ammonta a 24 mesi a partire dalla data d'acquisto.

All'interno del periodo di garanzia tutte le carenze riconducibili a errori di materiale o di produzione vengono eliminate gratuitamente. Il diritto di garanzia si estingue dopo interventi del compratore o di terzi. Danni causati da uso o maneggio scorretti, posizionamento o conservazione errati, collegamenti scorretti o installazione errata, forza maggiore o altri influssi esterni non sono contenuti nella prestazione di garanzia.

Ci riserviamo il diritto di riparare o sostituire parti difettose in caso di reclami e/o di mettere a disposizione un apparecchio sostitutivo. Parti o apparecchi sostituiti diventano di nostra proprietà.

Diritti di risarcimento danni sono esclusi almeno che al produttore non si dimostri di aver agito con premeditazione e grave negligenza.

Se il Suo apparecchio dovesse evidenziare un difetto durante il periodo di garanzia, La preghiamo di rivolgersi al negozio in cui ha acquistato il Suo apparecchio AMPLICOMMS, presentando il Suo scontrino di acquisto. Tutti i diritti di garanzia secondo queste normative sono da far valere esclusivamente presso il rivenditore specializzato.

Due anni dopo l'acquisto dei prodotti non si possono più far valere diritti di garanzia.
