MANUALE UTENTE U505 MC LD Systems

MISURE PRECAUZIONALI 78
INTRODUZIONE 79

IN DOTAZIONE 79
CONNECTIONI, COMANDI E INDICATORI 80

ASSEGNAZIONEPIN BELTPACKMINI-XLR 82

USD DEL RICEVITORE 83
USD DEL TRASMETITORE 86
SOSTITUZIONE DELLE BATTERIE 87

RICERCA ERRORI 88

ACCESSORI OPZIONALI 88

DATI TECNICI 89

DICHIARAZIONI DEL PRODUTTORE 92

ENGLISH

ACCESORIOS OPCIONALES

choque personalizzato,

contactos dorados

Elemento antichogue, contac

tos dorados

antichoque personalizzato,

contactos dorados

Elemento antichoque, contac

tos dorados

cabledeguitarra

Modelo: LDU500GC

Conector 1: Mini-XLR de 3 pines

Conector 2:Jack de 6,3 mm

Avete fatto la scelta giusta!

Quest'appareccchio e stato sviluppato e prodotto secondo elevati standard qualitativi che garantisco un funzionamento regolare per molti anni. Per quello motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d'uso per utilizzato al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioni e leistruzioni in un luogo sicuro.
3. Seguire le struzioni.
4. Rispettare tutte le awertenze. Non rimuovere dal dispositiivo le indicazioni sulla sicurezza o altre informazioni.
5. Utilizzato il disposito solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sa installato in modo stabile e non possa cadere.
7. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il dispositivo in prossimità di radiatori, accumulatorati termici, stufe o altre fonti di calore. Accertarsi che il dispositivo si sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.
11. Non attivare il dispositivo nelle immedite vicinane di acqua (quosto punto non interessi i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositovo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non après né modificare il dispositiivo.
16. Una volta collegato il disposativo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il disposativo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggett o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un disposativo attivo). La riparazione del disposativo deve essere affidata escludiva parte a personale qualificato autorizzato.
19. Per la pulizia del dispositivo'utilizzato un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installation. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuiti lontani alla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidita e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettristica.
4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre nella spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.
6. Evitare per quanto possibile di accendere e spegnere velocimento il dispositivo per non pregiudicarne la durata.
7. NOTE IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
8. Per staccare completeness il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
9. Per staccare un dispositivo provwisto di presa Volex, e prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, pero, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altre genere. Prestare quando la piu scrupolosa attenzione durante la posa dei cavi.
10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottomposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi escludvamente a personale qualificato.

Il triangolo equilatero con il significolo del lampo segnala la presenza di tensioni pericolose non isolate all'interno dell'apparecchio che possono causare scosse elettriche.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Awertimento! Questo simbolo indica superfici calde. Alcune parti della cassa potrebbero scaldarsi durante l'impiego. Dopo aver usato l'apparecchiatura, lasciarla raffreddare per almeno 10 minuti prima di toccarla o trasportarla.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Qstio di spositivo e destinato a uso professionale. Il suo utilizzo in ambito commerciale e soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualita di produttore, Adam Hall eteuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di quello prodotto puo generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare I'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

INTRODUZIONE

I sistemi di trasmissione radio della series LD U500 offrno prestazioni e funzioni professionali, come la ricerca automatica dei canali e la comoda synchronizzazione One-Touch a infrarossi per una facile configurazione. Con la frequenza HF selezionabile, la trasmissione del tono pilota e la possibilità di scegliere tra microfoni dinamici e a condensatore, i sistemi U500 assicurano un suono eccellense e una dinamica ampia.

• Sistema microfonoswana fili True Diversity UHF
• Scansione automatica dei canali per un funzionamento alla interferenze
• Sincronizzazione della frequenza tramite tecnica a infrarossi
• Nome utente personale
• Tono pilota per una trasmissione alla disturbi
• Suppressione regolabile del rumore (squelch)
• Potenza di trasmissione selezionabile (2, 10 o 30 mW)
• Trasmettitore a mano o tascabile con comoda impostazione del guadagno
• Capsule ad accoppiamento meccanico
• Display grafico OLED a contrasto elevato
• Possibilità di utilizzare forn a 4 sistemi contemporaneamente (LDU518) / forn a 6 sistemi contemporaneamente (LDU508 e LDU506UK) / forn a 12 sistemi contemporaneamente (LDU505 e LDU506)

Perutilizzare sstemi microfono wireless potrebbe essere necessario possedere una licenza conforme alle disposizioni di legge vigenti nei diversi paesi. Per maggiori informazioni contattate l'autorita locale competente.

IN DOTAIZIONE

LDU5XXHHC: Ricevitore singolo con trasmettatore a mano e capsula condensatore (cardioide), alimentatore, 2 antenne BNC, cavo audio, 2 batterie AA, valigetta, manuale di istruzioni

LDU5xxHHD: Ricevitore singolo con trasmettitore a mano e capsula dinamica (cardioide), alimentatore, 2 antenne BNC, cavo audio, 2 batterie AA, valigetta, manuale di istruzioni

LDU5xxBPH: Riveitore singolo con trasmettitore tascabile e microfono ad archetto (nero), alimentatore, 2 antenne BNC, cavo audio, 2 batterie AA, valigetta, manuale di istruzioni

LDU5xxBPHH: Ricevitore singolo con trasmettitore tascabile e microfono ad archetto (color carne), alimentatore, 2 antennne BNC, cavo audio, 2 batterie AA, valigetta, manuale di istruzioni

LDU5xxBPG: Ricevitore singolo conTRSmettitor tascabile e cavo per chitarra, alimentatore, 2 antenne BNC, cavo audio, 2 batterie AA, valigetta, manuale di istruzioni

LDU5xxBPL: Ricevitore singolo con trasmettitore tascabile e microfono per chitarra, alimentatore, 2 antenne BNC, cavo audio, 2 batterie AA, valigetta, manuale

LDU5xxBPW: Ricevitore singolo con trasmettitore tascabile e microfono a clip per strumento a fiato, alimentatore, 2 antennne BNC, cavo audio, 2 batterie AA, valigetta, manuale di istruzioni

LDU5xxHc2: Ricevitore doppio con 2 trasmettitori a mano e capsula condensatore (cardioide), alimentatore, 2 antenne BNC, cavo audio, 4 batterie AA, valigetta, kit rack, manuale di istruzioni

LDU5xxHHD2: Ricevitore doppio con 2 trasmettitori a mano e capula dinamica (cardioide), alimentatore, 2 antennne BNC, cavo audio, 4 batterie AA, valigetta, kit rack, manuale di istruzioni

LDU5xxBPH2: Ricevitore doppio con 2 trasmettitori tascabili e microfono ad archetto (nero), alimentatore, 2 antennne BNC, cavo audio, 4 batterie AA, valigetta, kit rack, manuale di istruzioni

LDU5xxBPHH2: Ricevitore doppio con 2 trasmettitori tascabili e microfono ad archetto (color carne), alimentatore, 2 antenne BNC, cavo audio, 4 bat-terie AA, valigetta, kit rack, manuale di istruzioni

Per un'ampia scelta di componenti e accessori LD U500 rimandiamo alla pagina WWW.LD-SYSTEMS.COM

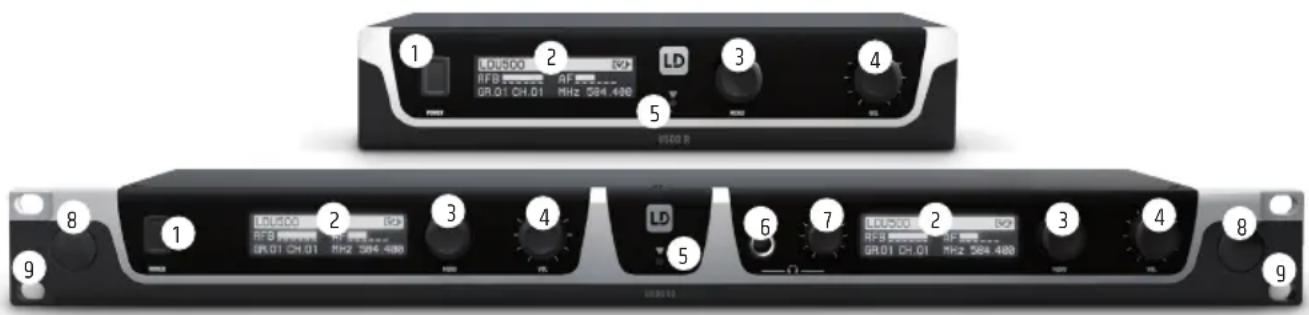

CONNECTIONI, COMANDI E INDICATORI

RICEVITORE

POWER

Interruttore di accensione/spegnimento. Per accendere o spegnere il dispositivo, premere e tenere premuto il tasto per circa 2 secondi.

DISPLAY

Display grafico multifunzione OLED per la visualizzazione di informazioni quali la banda di frequenze, il livello del segnale radio e il livello del segnale audio. Mostra inolte le voci di menu con cui eseguire le impostazioni di sistema desiderate.

MENU

Manopola combinata a pressione/rotazione che consente di acceder e al menu di elaborazione da cui selezionare e modificare le singole voci di menu.

VOL

Manopola per l'impostazione del volume del segnale audio presente sulle uscite audio. Non appena le impostazioni di volume vengono modificate, sul display appeare immediamente l'impostazione del volume (VOLUME 00 - 100). Dopo circa 3 secondi di inattività, il display torna alla videata principale.

#

Interfaccia a infrarossi per sincronizzare le impostazioni di sistema del ricevitore con il trasmettitore(ad esempio la frequenza di trasmissione).

HEADPHONE OUTPUT

Jack da 6,3 mm per il collegamento delle cuffie (solo ricevitore doppio).

Manopola per l'impostazione del volume delle cuffie (solo ricevitore doppio).

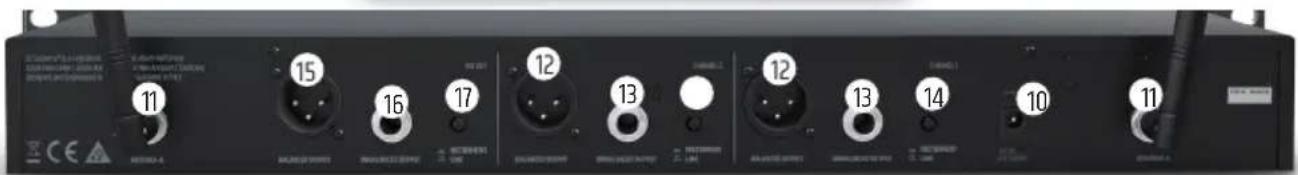

Meccanismo di fissaggio delle antenne con installazione a rack. Rimuovere i cappucci, fissare l'adattatore BNC al pannello frontale e collegare le prese delle antenne BNC (v. 11, ricevitore doppio)agli adattatori BNC sul pannello frontale (i cavi per antenna corti e gli adattatori BNC sono forniti in dotazione). Ora è possible fissare le antenne sul lato anterio del ricevitore.

Fori viti per l'installazione a rack 19".

PRESA DC

Presa di bassa tensione per l'alimentazione elettrica del disposito (ricevitore singolo: 12 V DC con polo positivo al centro, 500 mA, ricevitore doppio: 12 V DC con polo positivo al centro, 1.000 mA). Utilizzare escludvamente I'adattatore di rete.

ANTENNA A/B

Connessione A e B per antenna BNC. Per una riscione ottimale, collegare alle prese A e B le antennne in dotazione e orientarle verso l'alto disponen-dole a "V".

BALANCED OUTPUT

Uscita audio bilanziata con presa XLR a 3 poli.

UNBALANCED OUTPUT

Uscita audio non bilanziata con presa jack da 6,3 mm.

INSTRUMENT / LINE

Adattamento del livello e dell'impedenza agli ingressi degli strumento di linea per l'uscita jack non bilanziata. Con uno strumento idoneo (come una penna) premere l'interruttore su INSTRUMENT per collegare il ricevitore all'ingresso di un amplificatore dello strumento (amplificatore chitarra, amplificatore bassi) e nella posizione non premuta LINE per collegarlo all'ingresso di linea di un mixer o amplificatore.

Uscita audio bilanziata con presa a 3 poli XLR (solo ricevitore doppio, mix dai segnali dei canali 1 e 2).

Uscita audio non bilanziata con jack da 6,3 mm (solo ricevitore doppio, mix dai segnali dei canali 1 e 2).

Adattamento di livello e impedenzaagli ingressi degli strumento di linea per l'uscita jack non bilanziata MIX OUT (solo ricevitore doppio).Con unstrumento idoneo (come una penna) premere l'interruttore su INSTRUMENT per collegare il ricevitore all'ingresso di un amplificatore dello strumento (amplificatore chitarra, amplificatore bassi) e nella posizione non premuta LINE per collegarlo all'ingresso di linea di un mixer o amplificatore.

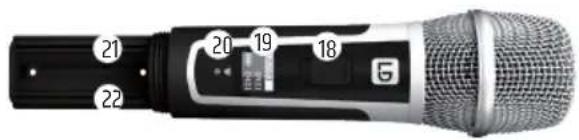

TRASMETITORE A MANO

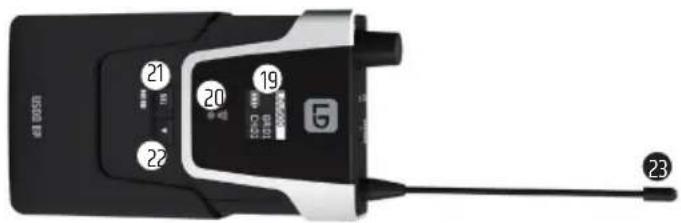

TRASMETITORE TASCABILE

18 ON/OFF

Interruttore di accensione/spegnimento. Posizione r'interrottore su ON per per accendere il trasmettitore, su OFF per spegnerlo.

19 DISPLAY

Display grafico multifunzione OLED per la visualizzazione del gruppo e del canale di frequenza, del nome utente e dello stato della batteria. Mostra inolte le voci di menu con cui eseguire le impostazioni del trasmettitore desiderate.

20

Interfaccia a infrarossi per sincronizzare le impostazioni di sistema rilevanti con il ricevitore (ad esempio freuenza di trasmissione).

21 MENU/SEL

Tasto che consente di accedere al menu di elaborazione da cui selezionare e modificare le singole voci di menu.

22

Tasto che consente di modificare le single voci del menu di elaborazione.

23 ANTENNA

Antenna staccabile del trasmettitore tascabile. Per una riscione ottimale, non coprige o piegare (solo trasmettitore tascabile).

24 INPUT

Presa mini XLR a 3 poli per il collegamento di microfoni ad archetto, Lavalier, per strumenti e cavi per chitarra (solo trasmettitore tascabile).

ASSEGNAZIONE PIN BELTPACK MINI-XLR

Chitarra, basso e altre sorgenti di alta impedenza.

Condensatore con resistore interno di pull-up.

Condensatoreenza resistore interno di pull-up.

USO DEL RICEVITORE

Quando si mette in servizio il system di trasmissione sanza fili, aver cura che il ricevitore sa orientato direttamente verso il trasmettitore. Dopo aver acceso il ricevitore, aviare la ricerca automatica per ottener una riscione ottimale. Lasciare spento il trasmettitore corrispondente, ma eventualmente lasciare accesi altri sistemi radio. I passi da seguire per questa operazione sono riportati in FREQ AUTO RUN.

WYSIWETLACZ - WIDOK GLOWNY

Per sincronizzare il trasmettitore con la banda di frequenza impostata nel ricevitore e il nome utente personale, orientare l'interfaccia a infrarossi del trasmettitore direttamente verso那一 della riscivatore (distanza circa 10cm ) e accendere il trasmettitore. Premere ora la manopola a pressione/rotazione del ricevitore (MENU) per accederer al menu di elaborazione e ruotandola selezionare la voce IR SYNC RUN (sfondo bianro). Premere di nuovo MENU per avviare la procedura di sincronizzazione. Dopo pochi secondi la procedura è terminata e il display del trasmettitore alla brevmente il messaggio "IR SYNC ✓" a conferma che la sincronizzazione è stata eseguita correttamente. Per interrompere la procedura premere MENU. Premere brevmente (!) POWER per tornare direttamente alla videata principale; dopo circa 10 secondi di inattività si apree automaticamente la videata principale.

FREQ AUTO RUN

Ricerca automatica della frequenza (scansione freuenz), per rilevare una banda di freuenzense interferenze nell'ambiente attuale e ottenere una riscione ottimale. Durante la procedura lasciare spento il trasmettatore corrispondente, ma eventualmente lasciare accesi altri sistemi radio. Premere la manopola a pressione/rotazione del MENU per accederer al menu di elaborazione e ruotandola selezionare la voce FREQ AUTO RUN (sfondo bianro). Per avviare la procedura, preme di nuovo MENU: sul display appara un'animazione con lo stato di avanzamento della procedura e il processo di scansione termina dopo circa 30 secondi (per interrompere, preme MENU). La freuenzco si determinata si attiva automaticamente e ora - segundo le indicazioni in "IR SYNC RUN" - è possible accendere il trasmettitore e sincronizzarlo con il ricevitore. Premere brevamente (!) POWER per tornare direttamente alla videata principale; dopo circa 10 secondi di inattività si apree automaticamente la videata principale.

GROUP

Voce di menu per l'impostazione del gruppo di frequenza. Il systema radio LD U500 dispone di 8 gruppi di frequenza da selezione a scelta. Premere la manopola a pressione/rotazione del MENU per accederer al menu di elaborazione e ruotandola selezione la voce GROUP (ssono chiaro). Premere di nuovo MENU e selezionare uno dei gruppi da 01 a 08 ruotando la manopola. Per confermare premere MENU. Premendo di nuovo MENU si accede a un livllo superiore della struttura del menu. Premere brevemente (!) POWER per tornare diretamente alla videata principale; dopo circa 10 secondi di inattività si apree automaticamente la videata principale.

CHANNEL

Voce di menu per l'impostazione del canale di frequenza. Il systema radio LD U500 dispone di 8 gruppi di frequenza ciascuno dei quali è dotato da 12 canali che è possibile selezionale a scelta. Premere la manopola a pressione/rotazione del MENU per accederer al menu di elaborazione e ruotandola selezionare la voce CHANNEL (sfondo bianro). Premere di nuovo MENU e selezionale uno dei canali da 01 a 12 ruotando la manopola. Per confermare premere MENU. Premendo di nuovo MENU si accede a un livello superiore della struttura del menu. Premere brevamente (!) POWER per tornare direttamente alla videata principale; dopo circa 10 secondi di inattività si après automaticamente la videata principale.

FREQ MAN

Impostazione manuale della banda di frequenze in passi di 25 kHz. Premere la manopola a pressione/rotazione del MENU per accederer al menu di elaborazione e ruotandola selezionale la voce FREQ MAN (sfondo biano). Premere MENU e ruotando la manopola impostare la frequenza sulla fascia MHz in passi da 1 MHz. Premere di nuovo MENU e ruotando la manopola impostare la frequenza sulla fascia kHz in passi da 25 kHz. Per confermare premere MENU. Premendo di nuovo MENU si accede a un livello superiore della struttura del menu. Premere brevamente (!) POWER per tornare direttamente alla videata principale; dopo circa 10 secondi di inattività si prese automaticamente la videata principale. Ora sul displayizzato il gruppo GR. appeare U per User (utente) e molto il canale CH appeare 1.

NAME

Per assegnare in maniera univoca trasmettitore e ricevitatore a un artista, esiste la possibilità di visualizzare sui display nomi, numero o caratteri. Premere la manopola a pressione/rotazione del MENU per accedere al menu di elaborazione e ruotandola selezionare la voce NAME (sfondo bianro). Premere MENU e ruotando la manopola selezionare la lettera, il numero o il carattere desiderato per la prima delle 8 posizioni disponibili e confermare con MENU; impostare la seconda posizione desiderata seguito la stessa procedura fino a definite il nome personale. Dopo aver confirmato l'ultima posizione, preme di nuovo MENU per accedere a un livello superiore della struttura del menu. Premere brevamente (!) POWER per tornare direttamente alla videata principale, dopo circa 10 secondi di inattività si apree automaticamente la videata principale. Con la sincronizzazione con il trasmettitore,或者其他 banda di frequenze viene trasmesso anhe il nome.

PILOT TONE

La configurazione del tono pilota protege l'impiano del microfono senza fili dall'interferenza di segnali indesiderati, ad esempio di altri impianti radio. Al segnale da inviare il trasmettitore aggiunge un secondo segnale impercettibile all'orecchio umano, il tono pilota. Il ricevitore lo identificata come tono pilota e libera il segnale corrispondente. I segnali sono tono pilota restano silanziati. Premere la manopola a pressione/rotazione del MENU per accederere al menu di elaborazione e ruotandola selezionale la voce PILOT TONE (sfondo bianro). Premere di nuovo MENU e con la manopola selezionale ON (configurazione tono pilota attivata - rotazione a destra) o OFF (configurazione tono pilota disattivata - rotazione a sinistra). Per confermare premere MENU. Premendo di nuovo MENU si accede a un livello superiore della struttura del menu. Premere brevamente (!) POWER per tornare diretamente alla videata principale; dopo circa 10 secondi di inattività si apree automaticamente la videata principale.

SQUEELCH

La suppressione del rumore ostacola i rumori di fondo con il trasmettitore spento e soprprime inoltre interferenze improwise che possono verificarsi se il segnale trasmesso dal trasmettitore al ricevitore non è sufficientemente forte (ad esempio per l'ecessiva distanza tra trasmettitore e ricevitore). Con il trasmettitore spento, impostare la suppressione rumore sul livello più basso a cui i rumori di fondo sono essere efficacamente suppressi. Se l'impostazione è "HIGH", è possible che in condizioni savorevoli la portata della trasmissione si rida. Premere la manopola a pressione/rotazione del MENU per accederer al menu di elaborazione e ruotandola selezionale la voce SQUELCH (sfondo chiaro). Premere di nuovo MENU e ruotare la manopola per selezionale l'impostazione ottimale per l'ambito d'impiogo (LOW = valore soglia basso, MID = medio HIGH = alto). Per confermare premere MENU. Premendo di nuovo MENU si accede a un livello superiore della struttura del menu. Premere brevamente (I) POWER per tornare diretamente alla videata principale; dopo circa 10 secondi di inattività si après automaticamente la videata principale.

BRIGHTNESS

Voce di menu per l'impostazione della luminosità dell'illuminazione del display. Premere la manopola a pressione/rotazione del MENU per acceder e al menu di elaborazione e ruotandola selezionare la voce BRIGHTNESS (sfondo biano). Premere di nuovo MENU e ruotare la manopola per selezioniare l'impostazione ottimale per l'ambito d'impieglo (LOW = luminosità ridotta, MID = media HIGH = alta). Per confermare premere MENU. Premendo di nuovo MENU si accede a un livello superiore della struttura del menu. Premere brevamente (!) POWER per tornare direttamente alla videata principale; dopo circa 10 secondi di inattività si apree automaticamente la videata principale.

PANEL LOCK

Per evitare che il ricevitore venga utilizzato alla autorizzazione o venga arrivato involontariamente, è possible abilitare il blocco automatico dei comandi. Premere la manopola a pressione/rotazione del MENU per acceder e al menu di elaborazione e ruotandola selezione la voce PANEL LOCK (sfondo chiaro). Premere di nuovo MENU e selezione ON per attivare il blocco automatico (ruotare verso destra) o OFF per disattivarlo (ruotare verso sinistra). Per confermare premere MENU. Premendo di nuovo MENU si accede a un livllo superiore della struttura del menu. Premere brevamente (!) POWER per tornare direttamente alla videata principale. Se il blocco automatico è attivo, dopo circa 10 secondi appara brevamente il messaggio "DISPLAY IS LOCKED" (display bloccato); lo stesso avviene se si attiva solo uno dei comandi e non è più possibile modificare le impostazioni del ricevitore con i comandi. Per sbloccare i comandi premere e tenere premuta la manopola a pressione/rotazione del MENU per circa 3 secondi (appare "DISPLAY IS UNLOCKED" per circa 1 secondo).

EXIT

Per uscire dal menu di elaborazione e quindi tornare alla videata principale,utilizzare la manopola a pressione/rotazione del MENU per selezionare la voce EXIT (sfondo biano) e premere MENU. in alternativa, preme brevemente (!) POWER per tornare direttamente alla videata principale; dopo circa 10 secondi di inattività si apree automaticamente la videata principale.

STATOBATTERIE

Lo stato delle batterie del trasmettitore corrispondente appara sul display ed è sempre aggiornato. A batteria completamente carica viene visua lizzata l'icona (circa 70%, circa 30%). Non appena appara l'icona indicante che la carica della batteria è Bassa, sul display appara agli 5 secondi circa il messaggio "LOW BATTERY". In quello caso sostuire immediamente le batterie scariche.

USO DEL TRASMETTITORE

MAIN DISPLAY

Dopo l'accensione del trasmettitore, sul display appara videata principale con le seguenti informazioni: nome utente, gruppo e canale di frequenza (GR.xx e CH.xx) e stato batterie. Staccare il coperchio dello scomparto batterie del trasmettitore per sbloccare i comandi SEL e i tasti freccia (trammettitore a mano: svitare il coperchio ruotandolo verso sinistra, trasmettitore tascabile: estrarre il coperchio premendo sulle le marcature laterale della cassa). Premere ora i tasti freccia per visualizzare la banda di frequenze, il guadagno e la potenza di trasmissione (indietro con i tasti freccia).

GAIN

Per evitare distorsioni e adattare il trasmettitore in modo ottimale al segnale audio presente, esiste la possibilità di ridurre il livello audio in passi di 3 dB da 0 dBrosso a-27 dB. Per sbloccare i comandi, aprre il coperchio dello scomparto batteria seguendo le indicazioni precedenti. Premere ora SEL per acceder e al menu di elaborazione e ripetere - eventualmente più volte - per richiamare la voce di menu GAIN (sfondo bianro). Abbassare ora il livello audio premendo eventualmente più volte il tasto freccia fino a eliminare le distorsioni e il messaggio di livello AF PK sul display del ricevitore scompare (fare attenzione ai picchi di livello). Per uscire alla voce di menu premere SEL; richiamare la voce di menu EXIT premendo eventualmente più volte SEL e confermare premendo il tasto freccia. Dopo circa 10 secondi di inattività sul display appara automaticamente la videata principale.

RF POWER

Adattare la potenza di trasmissione del trasmettitore in base al tipo di utilizzo (consiglio: esterni = 30 mW, palcoscenco = 10 mW, conferenze = 2 mW). Per sbloccare i comandi, aprire il coperchio dello scomparto batteria seguito le indicazioni precedenti. Premere ora SEL per accederate al menu di elaborazione e ripetere - eventualmente più volte - per richiamare la voce di menu RF POWER (sfondo bianco). Con il tasto frezza selezione- re la potenza di trasmissione desiderata (30 mW, 10 mW, 2 mW - nella banda di frequenza compresa tra 863 e 865 MHz la potenza di selezione viene automaticamente ridotta, per dispositionsi di legge, a 10 mW). Per uscire alla voce di menu premere SEL; richiamare la voce di menu EXIT premendo eventuallymente più volte SEL e confermare premendo il tasto frezza. Dopo circa 10 secondi di inattività sul display appeare automaticamente la videata principale.

EXIT

Per uscire dal menu delle impostazioni e tornare alla videata principale, selezionare EXIT e confermare premendo i tasti freccia. Dopo circa 10 secondi di inattività sul display appara automaticamente la videata principale.

STATO BATTERIE

Lo stato delle batterie del trasmettitore appara sul display ed è sempre aggiornato. A batteria completamente carica viene visualizzata l'icona (1) = circa 70%, (2) = circa 30%). Non appena appara l'icona indicante che la carica della batteria è Bassa, sul display apparagni 5 secondi circa il messaggio "LOW BATTERY". In quello caso sostituire immediatamente le batterie scariche.

USO DEL TRASMETTITORE TASCABILE

Fissare il trasmettitore alla cintura o alla tracolla, come illustrato in figura.

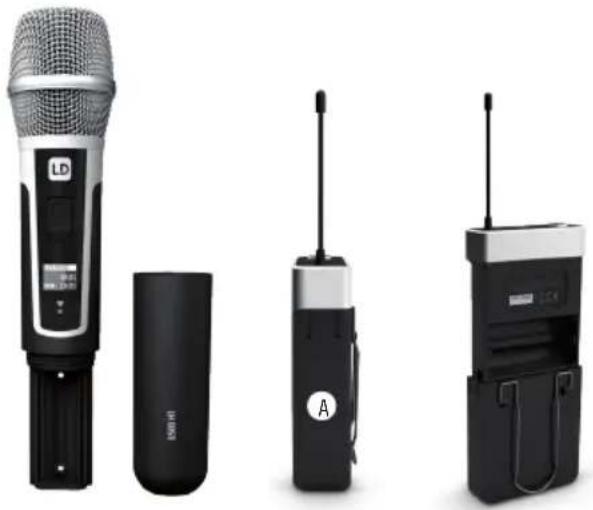

SOSTITUZIONE DELLE BATTERIE

Apire lo scomparto batterie del trasmettitore a mano (allentare il coperchio ruotando verso sinistra ed estrarre nella cassa). Togliere le batterie scariche e sostuirle con batterie nuove (AA, stilo) seguendo le immagini nella scomparto batterie. Rimettere il coperchio dello scomparto batterie sulla cassa e chiuderlo girando verso destra. Se il trasmettitore non viene utilizzato per un periodo prolongato, togliere le batterie per evitare che danneggino il disposativo.

Apire lo scomparto batterie del trasmettitore tascabile premendo sulle due marcature laterali del coperchio (fig. A) e trasinarlo sono all'arresto della cassa. Togliere le batterie scariche e sostiturle con batterie nuove (AA, stilo) seguendo le immagini nello scomparto batterie. Far scorrere ora di nuovo sulla cassa il coperchio dello scomparto batterie sono a percepire lo scatto d'innesto. Se il trasmettitore noniene utilizzato per un periodo prolongato, togliere le batterie per evitare che danneggino il disposizio.

RICERCA ERRORI

PROBLEMA DISPLAY SOLUZIONE
Assenza di segnale audio o livello troppo basso	Ricevitore: la riscione non viene visualizzata sull'antenna A né B.	Verificare se il trasmettitore è accesso. Controllare le batterie del trasmettitore.
	Ricevitore: illuminazione display spenta. Controllare l'alimentazione del trasmettitore.
	Ricevitore: la riscione non viene visualizzata sull'antenna A né B. Trasmettitore: il dispositivo è acceso. Condivioni di carica delle batterie OK.	Verificare se la banda di frequence del trasmettitore e del ricevitore coincidono. Verifica della potenza di trasmissione. Ridurre la distance tra il trasmettitore e il ricevitore. Accertarsi che tra il trasmettitore e il ricevitore sussista un "contacto visivo" diretto. Verificare che le antenne del ricevitore siano rivolte verso l'alto e a V. Ridurre il volume della suppressione del rumore (SQUELCH).
	Ricevitore: viene visualizzata la riscione sull'antenna A e B.	Aumentare il livello del segnale o verificare l'impostazione GAIN del trasmettitore.
Distorsioni e interferenze	Ricevitore: viene visualizzato il segnale radio.	Allontanare le possibili sorgenti di interferenza (dispositivi digitali, altri sistemi radio). Aumentare il volume della suppressione del rumore (MUTE LEVEL) del trasmettitore.
Distorsione del suono Trasmettitori e ricevitore: appeare "LOW BATTERY".Ricevitore: sul display del ricevitore appeare l'indicazione di picco AF PK.	Sostituire le batterie del trasmettitore.Ridurre il livello del segnale o abbassare il livello audio GAIN del trasmettitore.

ACCESSORI OPZIONALI

LDU500CH - Testa microfono con capsula condensatore e caratteristica direzionale ipercardiode (nero opaco)

LDU500DH - Testa microfono con capsula dinamica e caratteristica direzionale ipercardioide (nero opaco)

LDU500CC - Testa microfono con capsula condensatore e caratteristica direzionale cardioide (argento opaco)

LDU500DC - Testa microfono con capsula dinamica e caratteristica direzionale cardioioe (argento opaco)

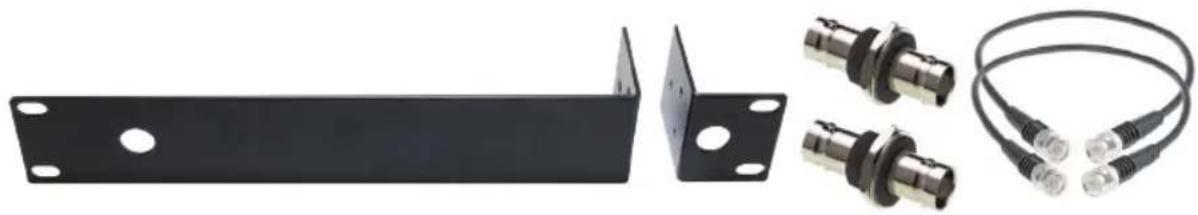

LDU500RK - Kit di installmenta a rack 19" per l'installazione di un ricevitore singolo (2 angolari rack, 2 adattatori BNC, 2 cavi per antenna corti e 1 set di viti in dotazione).

LDU500RK2 - Kit di installmenta a rack 19" per l'installazione di due ricevitori singoli (2 angolari rack, 2 elementi di raccordo e 1 set di viti in dotazione).

MONTAGGIO

Giuntare i due ricevitore e avvitare.

Awtitre gli angolari del rack (ricevitore A a sinistra, ricevitore B a destra).

La pagina web www.LD-SYSTEMS.COM offre un'ampia scelta di sistemi radio LD U500 e altri accessori.

DATI TECHNICI

Ricevitore
Denominazione del modello: LDU50xR LDU50xR2
Tipodi di ricevitore: True Diversity
Modulazione: FM
Gamma di frequence:	823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Canali: 96 (8 x 12)
Gruppi: 8
Connettori per l'antenna: 2 BNC
Guadagno dell'antenna: 2,15 dBi
Risposta in frequenza: 30 - 16.000 Hz
Riduzione del rumore: Squelch regolabile
THD: < 0,1%
Rapporto segnale/rumore: >100 dB
Uscita bilanziata: XLR 2 XLR
Uscita bilanziata mix: XLR
Uscita non bilanziata:	Jack da 6,3 mm	2 jack da 6,3 mm
Uscita non bilanziata mix:		Jack da 6,3 mm
Uscita cuffie:		Jack stereo da 6,3 mm
Livello audio in uscita (bilanciato):	+10 dBu
Livello audio in uscita (non bilanziato):	+6 dBV/0 dBV (linea/strumento commutabile)
Comandi:	POWER on/off, manopola a pressione/rotazione MENU, lavoro volume VOL,interruttore strumento/linea INSTRUMENT/LINE	POWER on/off, 2 manopole a pressione/rotazione MENU, 2 lavori volume VOL, 2 interruttori strumento/linea INSTRUMENT/LINE, controlo volume cuffie
Indicatori:	Display grafico multifunzione OLED,	2 display grafico multifunzione OLED
Tensione di esercizio: 12 V DC, 500 mA	12 V DC, 1.000 mA
Intervallo temperatura di esercizio:	5 °C ... 40 °C

Umidità relativa in esercizio: 20% - 80% (senza condensa)

Dimensioni (LxHxP):212x44x159mm484x44x200mm

Peso: 0.95kg2.05kg

Accessori in dotazione: Alimentatore, 2 antenna, cavo audio Alimentatore, 2 antenna, cavo audio, kit montaggio in rack

Caratteristica: Funzione di scansione canali, vincronizzazione frequenza a infrarossi, tono pilota

Microfono gelato

Denominazione del modello: LDU50xMD LDU50xMC
Modulazione: FM
Gamma di frequence:	823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)
Canali: 96 (8 x 12)
Gruppi: 8
Tipo di microfono: Dinamico A condensatore
Diagramma polare: Cardioide Cardioide
Risposta in frequenza:	60 - 16.000 Hz
THD:	< 0,2% a 1 kHz
Rapporto segnale/rumore: > 95 dB
Potenza RF in uscita: 2 mW, 10 mW, 30 mW commutabile e in base all'intervalle RF
Guadagno dell'antenna:	0,5 dBi
Comandi:	Accensione/spegnimento, pulsante SEL, pulsanti freccia
Indicatori:	Display grafico multifunzione OLED
Alimentazione:	2 batterie di tipo AA
Autonomia:	Fino a 10 ore (a seconda delle batterie)
Intervallo temperatura di esercizio:	5 °C ... 40 °C
Umidità relativa in esercizio:	20% - 80% (senza condensa)
Dimensioni (L x Ø):	257 x 51 mm 257 x 50 mm
Peso (senza batterie):	0,2 kg 0,21 kg
Accessori in dotazione:	2 batterie di tipo AA
Caratteristiche:	Sincronizzazione della frequenza a infrarossi

Trasmettitore bodypack

Denominazione del modello: LDU50xBP

Modulazione: FM

Gamma di frequenza: 823 - 832 MHz & 863 - 865 MHz (LDU508), 584 - 607 MHz (LDU505), 655 - 679 MHz (LDU506), 604 - 614 MHz (LDU506UK), 1785 - 1800 MHz (LDU518)

Canali: 96 (8 x 12)

Gruppi: 8

Ingresso: Mini XLR a 3 pin (a bassa e alta impedenza)

Risposta in frequenza: 30 - 16.000 Hz

THD: < 0.1% a 1 kHz

Rapporto segnale/rumore: >90 dB

Potenza RF in uscita: 2 mW, 10 mW, 30 mW commutabile e in base all'intervallo RF

Guadagno dell'antenna: 0,5 dBi

Comandi: Accensione/spegnimento, pulsante SEL, pulsanti freccia

Indicatori: Display grafico multifunzione OLED

Alimentazione: 2 batterie AA

Autonomia: Fino a 10 ore (a seconda delle batterie)

Intervallo temperatura di esercizio: 5^ 40^

Umidità relativa in esercizio: 20% - 80% (senza condensa)

Dimensioni (LxHxP): 65 x 86 x 23 mm

Peso (senza batterie): 0,09 kg

Accessor in dotazione: 2 batterie di tipo AA

Caratteristica: Sincronizzazione della frequenza a infrarossi

Microfoni

Denominazione del modello:	LDWS100MH1	LDWS100MH3	LDWS100ML	LDWS1000MW
Tipodi microfono:	Ad archetto	Ad archetto	Microfono Lavalier	Microfono per strumenti a fiato
Capsula: A condensatore a elettrete		A condensatore a elettrete	A condensatore a elettrete	A condensatore a elettrete
Diagramma polare:	Cardioide Cardioide Cardioide		Cardioide
Risposta in frequenza:	20 - 20.000 Hz	70 - 16.000 Hz	20 - 20.000 Hz	50 - 18.000 Hz
Connettore:	Mini XLR a 3 pin	Mini XLR a 3 pin	Mini XLR a 3 pin	Mini XLR a 3 pin
Accessori in dotazione:	Spugna antivento	Spugna antivento	Spugna antivento	Spugna antivento
Caratteristiche:		Color carne

Denominazione del modello:	LDU500CC	LDU500DC	LDU500CH	LDU500DH
Tipo di microfono:	Testa microfono per microfono a gelato U500	Testa microfono per microfono a gelato U500	Testa microfono per microfono a gelato U500	Testa microfono per microfono a gelato U500
Capsula: A condensatore a	elettrete	Dinamico	A condensatore a elettrete	Dinamico
Diagramma polare:	Cardiode Cardioide Ipercardioide		Ipercardioide

Connettore: LDU500 avvitabile LDU500 avvitabile LDU500 avvitabile LDU500 avvitabile

Colore:Argento opaco Argento opaco Nero opaco Nero opaco

Caratteristiche: Livello di rumore

basso, convertitore di impedenza FET, supporto antivibrazione personalizzato, contatti dorati

Supporto antivibrazione, contatti dorati

Livello di rumore basso, convertitore di impedenza FET, supporto antivibrazione personalizzato, contatti dorati

Supporto antivibrazione, contatti dorati

Cavo per chitarra

Denominazione del modello: LDU500GC

Connettore 1: Mini XLR a 3 pin

Connettore 2: jack da 6,3 mm

Lunghezza: 0,6 m

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITA

Le nostre attuali condizioni di garanzia e la limitazione di responsabilita sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/ MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziate) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrlato dei rifiuti, alla fine del suo ciclo di vita l'apprecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando èsere smaltito separamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cici economici sostinemil. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che quello prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

ROHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al dato www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHIARAZIONE CE DI CONFORMITA

Adam Hall GmbH dichiara che dato tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/
