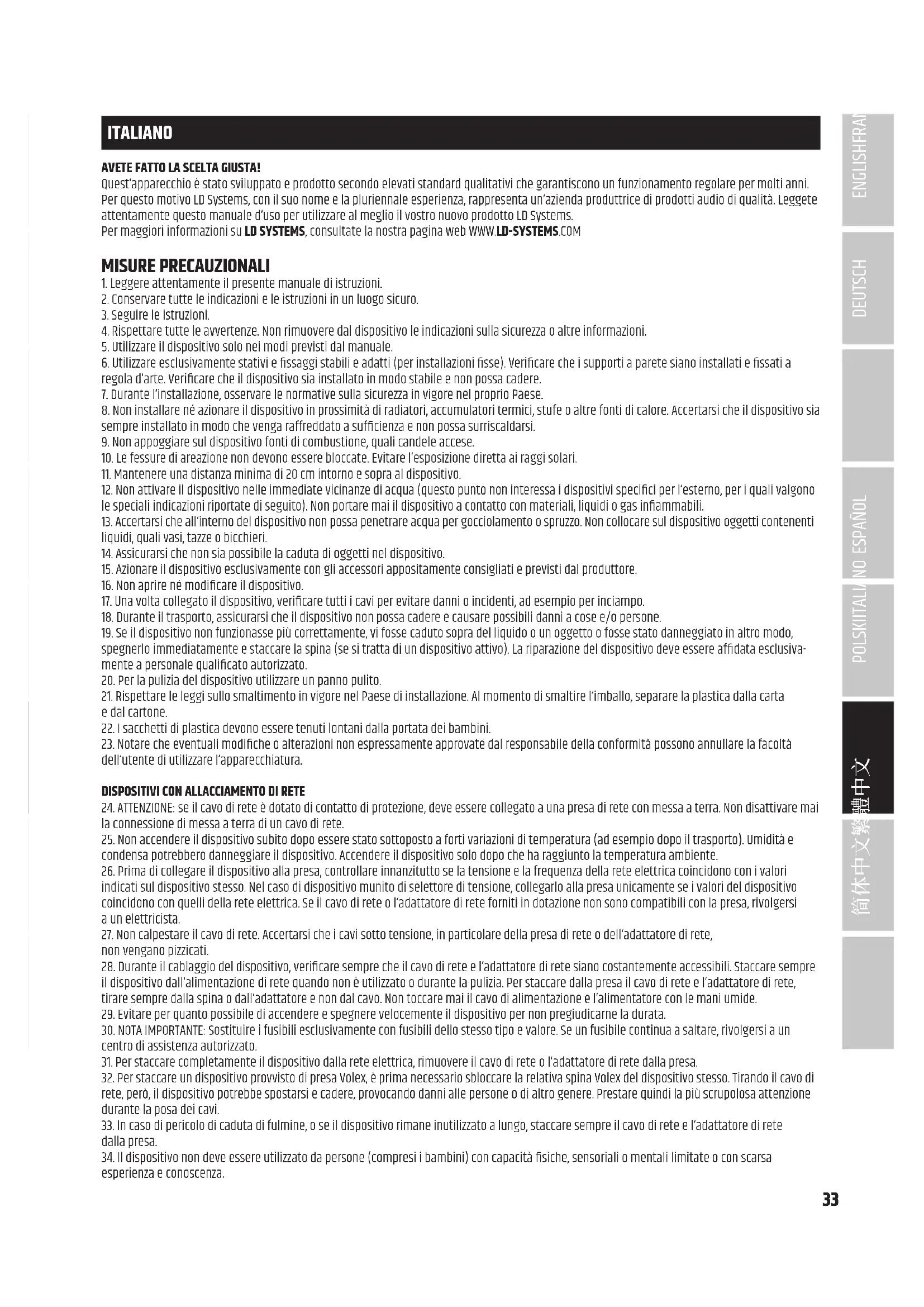

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d'uso per utilizzare al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

MISURE PRECAUZIONALI

1. Leggere attentamente il presente manuale di istruzioni.

2. Conservare tutte le indicazioni e le istruzioni in un luogo sicuro.

3. Seguire le istruzioni.

4. Rispettare tutte le avvertenze. Non rimuovere dal dispositivo le indicazioni sulla sicurezza o altre informazioni.

5. Utilizzare il dispositivo solo nei modi previsti dal manuale.

6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.

7. Durante l'installazione, osservare le normative sulla sicurezza in vigore nel proprio Paese.

8. Non installare né azionare il dispositivo in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il dispositivo sia sempre installato in modo che venga raffreddato a sufficienza e non possa surriscaldarsi.

9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.

10. Le fessure di areazione non devono essere bloccate. Evitare l'esposizione diretta ai raggi solari.

11. Mantenere una distanza minima di 20 cm intorno e sopra al dispositivo.

12. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessa i dispositivi specifici per l'esterno, per i quali valgono le speciali indicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas infiammabili.

13. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenenti liquidi, quali vasi, tazze o bicchieri.

14. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.

15. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.

16. Non aprire né modificare il dispositivo.

17. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.

18. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.

19. Se il dispositivo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altro modo, spegnerlo immediatamente e staccare la spina (se si tratta di un dispositivo attivo). La riparazione del dispositivo deve essere affidata esclusivamente a personale qualificato autorizzato.

20. Per la pulizia del dispositivo utilizzare un panno pulito.

21. Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione. Al momento di smaltire l'imballo, separare la plastica dalla carta e dal cartone.

22. I sacchetti di plastica devono essere tenuti lontani dalla portata dei bambini.

23. Notare che eventuali modifiche o alterazioni non espressamente approvate dal responsabile della conformità possono annullare la facoltà dell'utente di utilizzare l'apparecchiatura.

DISPOSITIVI CON ALLACCIAMENTO DI RETE

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.

2. Non accendere il dispositivo subito dopo essere stato sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperatura ambiente.

3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.

4. Non calpestare il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.

5. Durante il cablaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costantemente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare dalla presa il cavo di rete e l'adattatore di rete, tirare sempre dalla spina o dall'adattatore e non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

6. Evitare per quanto possibile di accendere e spegnere velocemente il dispositivo per non pregiudicarne la durata.

7. NOTA IMPORTANTE: Sostituire i fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

8. Per staccare completamente il dispositivo dalla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete dalla presa.

9. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, però, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persone o di altro genere. Prestare quindi la più scrupolosa attenzione durante la posa dei cavi.

10. In caso di pericolo di caduta di fulmine, o se il dispositivo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete dalla presa.

11. Il dispositivo non deve essere utilizzato da persone (compresi i bambini) con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza.

12. I bambini devono essere istruiti a non giocare con il dispositivo.

13. Se il cavo di alimentazione del dispositivo è danneggiato, quest'ultimo non deve essere utilizzato. Il cavo di alimentazione deve essere sostituito con un cavo appropriato o un'unità speciale da un centro di assistenza autorizzato.

ATTENZIONE:

non togliere mai il coperchio di protezione perché sussiste il pericolo di scosse elettriche. L'interno del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Per gli interventi di manutenzione e di riparazione rivolgersi esclusivamente a personale qualificato.

Il triangolo equilatero con punto esclamativo segnala la presenza di importanti informazioni relative all'uso e alla manutenzione.

Avvertimento! Questo dispositivo è destinato per l'utilizzo a un'altitudine non superiore ai 2.000 metri sul livello del mare.

Avvertimento! Questo dispositivo non è destinato all'uso nei climi tropicali.

ATTENZIONE! PRODOTTI AUDIO con LIVELLI SONORI ELEVATI!

Questo dispositivo è destinato a uso professionale. Il suo utilizzo in ambito commerciale è soggetto alle normative e alle direttive nazionali vigenti in materia di prevenzione di infortuni. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute. Danni all'udito provocati da un'esposizione prolungata a un livello sonoro elevato: l'utilizzo di questo prodotto può generare elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

CARATTERISTICHE

LDICOA12(W) E LDICOA15(W)

• Una soluzione davvero versatile per applicazioni full range, satellite e monitor, nonché per impianti fissi
• Altoparlante passivo con SPL max di 125 dB e 1000 W di potenza di picco
• Utilizzo verticale e orizzontale mediante struttura coassiale con tromba CD girevole ottimizza con BEM
• Woofer caricato a tromba
• Attacco integrato per stativo Dual-Tilt da 36 mm con angolo di inclinazione da 0° e 5°, angolazione del monitor da 55° con robusto supporto
• 6 punti di sospensione M10
• Griglia anteriore resistente agli urti per un'ottimale protezione dell'altoparlante
• 4 maniglie in alluminio con superficie ergonomica in gomma
• Ampia gamma di pratici accessori opzionali per l'installazione e il trasporto

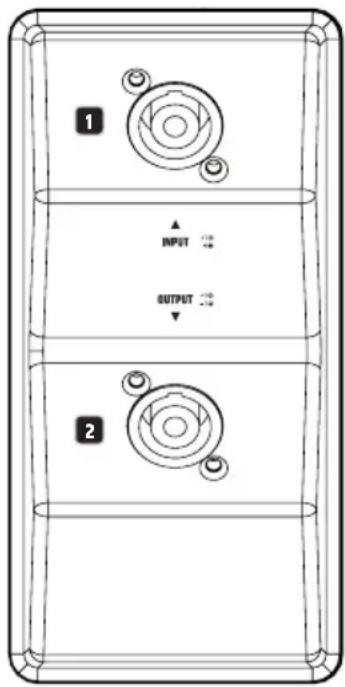

CONNESSIONI

1 ▲ INPUT OUTPUT 2

1 INPUT

Ingresso con presa per altoparlante compatibile speakON (assegnazione pin 1+, 1-). Le prese di collegamento INPUT e OUTPUT sono cablate in parallelo (i pin 2+ e 2- non sono collegati). L'altoparlante ha un'impedenza di 8 ohm.

2 OUTPUT

Uscita con presa per altoparlante compatibile speakON (assegnazione pin 1+, 1-). Durante il reindirizzamento del segnale, prestare attenzione all'impedenza complessiva del sistema per evitare danni all'amplificatore collegato.

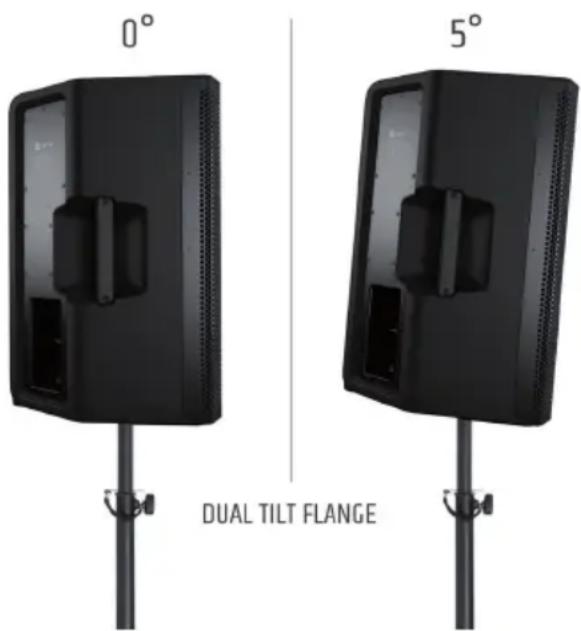

FLANGIA STATIVO

Gli altoparlanti dispongono di una flangia con un attacco per stativo con angolazione 0° (dietro) e con un attacco per stativo con angolo di inclinazione di 5° (davanti). Esempi di applicazione: utilizzare l'attacco per stativo con angolazione 0° per la diffusione acustica in eventi con pubblico in piedi e l'attacco per stativo con angolo di inclinazione 5° per la diffusione acustica in eventi con pubblico seduto.

0° 5° DUAL TILT FLANGE

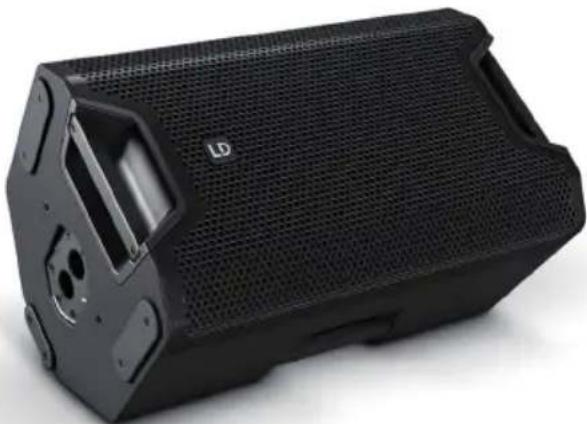

UTILIZZO COME MONITOR DA PAVIMENTO

Grazie al tweeter a tromba rotabile e all'alloggiamento universale, gli altoparlanti possono essere utilizzati anche come monitor da pavimento. I piedini in gomma assicurano una buona stabilità; l'angolazione del monitor è di 55°.

Il tweeter a tromba può essere ruotato di 90° per applicazioni in cui l'altoparlante è montato orizzontalmente o utilizzato come monitor da pavimento.

Aprire l'altoparlante e ruotare il tweeter a tromba con la massima cautela per evitare di danneggiare l'altoparlante e prevenire infortuni. Seguire con attenzione tutti i passi riportati nelle istruzioni. Il produttore declina ogni responsabilità per danni ai dispositivi e per lesioni personali causati dall'uso non appropriato!

1. Scollegare tutti i cavi dall'altoparlante.
2. Posizionare l'altoparlante sulla parte inclinata del monitor, rimuovere la griglia frontale dall'alloggiamento (cinque viti per ogni utensile ad esagono incassato da 2,5 mm sul lato sinistro e destro dell'alloggiamento).

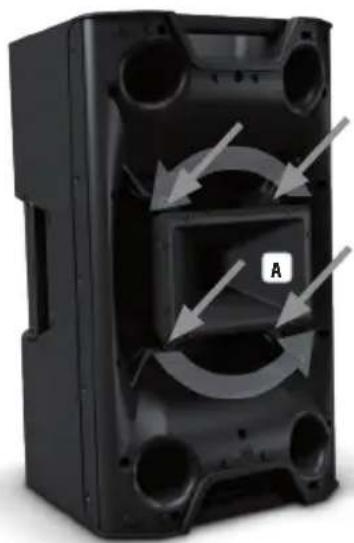

3. Allentare le 4 viti con cui il tweeter a tromba è fissato all'alloggiamento (v. Figura A).
4. Sollevare leggermente la tromba e ruotarla di 90° assicurandosi di non danneggiare il cavo del tweeter.
5. Inserire il cavo del tweeter nell'apposita scanalatura di fissaggio accanto al foro di montaggio e ricollocare la tromba sui supporti. Durante questa operazione assicurarsi che il cavo non rimanga impigliato.
6. Avvitare con cautela la tromba e rimontare la griglia anteriore sull'alloggiamento.

LDICOA15UB - Supporto universale per ICOA® 15 (nero)

LDICOA12UBW - Supporto universale per ICOA® 12 (bianco)

LDICOA15UBW - Supporto universale per ICOA® 15 (bianco)

LDICOA12PC - Custodia imbottita per ICOA® 12

LDICOA15PC - Custodia imbottita per ICOA® 15

DATI TECNICI

Codice articolo: LDICOA12(W) LDICOA15(W)
Tipologia di prodotto: Altoparlante coassiale PA
Tipo: Passivo
Dimensioni woofer: 12" 15"
Dimensioni woofer: 304,8 mm 381 mm
Magnete woofer: Ferrite
Marca woofer: Custom Made
Tweeter a tromba: Tromba CD ottimizzata con BEM
Dimensioni driver HF: 1"
Dimensioni driver HF: 25,4 mm
Magnete driver HF: Ferrite
Marca driver HF:	Custom Made
Bobina driver HF:	1,4"
Bobina driver HF: 35 mm
Protezioni:	Protezione toni alti ripristinabile in automatico (PTC)
Angolo di emissione (H x V):	90° x 50°
Potenza (RMS):	250 W
Potenza (picco):	1.000 W
Sensibilità:	93 dB SPL 1 W/1 M	95 dB SPL 1 W/1 M
Risposta in frequenza:	55 Hz - 20 kHz	48 Hz - 20 kHz
Frequenza di taglio:	2 kHz
max SPL (picco):	123 dB	125 dB
Ingressi altoparlante:	1
Connessioni di ingresso dell'altoparlante:	compatibile speakON
Uscite altoparlante:	1
Connessioni di uscita dell'altoparlante:	compatibile speakON
Materiale cassa:	Polipropilene
Colore cassa:	Nero (LDICOA12)Bianco (LDICOA12W)	Nero (LDICOA15)Bianco (LDICOA15W)
Modello alloggiamento:	bass reflex
Montaggio:	Flangia da 36 mm (0°, 5°), 6 punti di sospensione M10
Angolazione monitor:	55°
Ingombro (L x H x P):	375 x 635 x 396 mm	416 x 695 x 415 mm
Peso:	19,8 kg	24,7 kg

DICHIARAZIONI DEL PRODUTTORE

GARANZIA DEL PRODUTTORE E LIMITAZIONE DI RESPONSABILITÀ

Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. In caso di assistenza, rivolgersi a Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri Paesi europei in cui si attui la raccolta differenziata) Questo simbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persone causati da uno smaltimento incontrollato dei rifiuti, alla fine del suo ciclo di vita l'apparecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quindi essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di cicli economici sostenibili. I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti. I clienti aziendali devono invece contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli apparecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

Conformità CE

Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive (ove pertinente):

Direttiva R&TTE (1999/5/CE) e RED (2014/53/UE) da giugno 2017

Direttiva bassa tensione (2014/35/CE)

Direttiva CEM (2014/30/UE)

RoHS (2011/65/UE)

La dichiarazione di conformità completa è reperibile al sito www.adamhall.com.

Per ulteriori informazioni è inoltre possibile scrivere a [e-mail].

DICHIARAZIONE CE DI CONFORMITÀ

Adam Hall GmbH dichiara che questo tipo di apparecchiature radio è conforme alla direttiva 2014/53/UE.

Il testo integrale della dichiarazione di conformità UE è disponibile al seguente indirizzo

Indirizzo Internet: www.adamhall.com/compliance/
