用户手册 ICOA 15 W LD Systems

本产品在极高的质量要求下研发制造，可确保长年平稳运作。LD Systems享誉全球、经验丰富，是一家高品质音频设备制造商。请仔细阅读这本使用说明书，以便您能尽快以最佳方式使用LD Systems的产品。

关于LD SYSTEMS的更多信息请访问我们的网站WWW.LD-SYSTEMS.COM

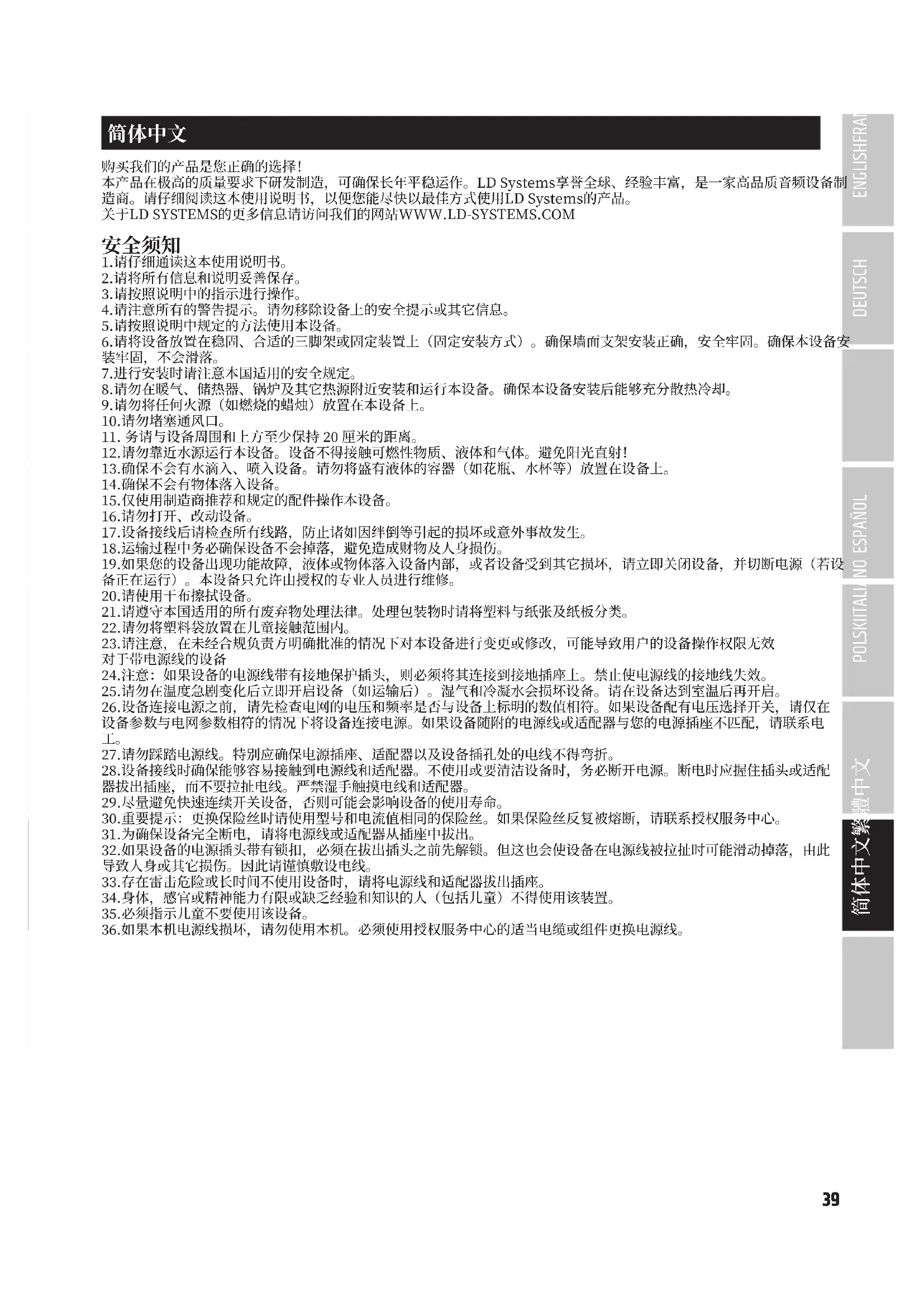

安全须知

1.请仔细通读这本使用说明书。

1. 请将所有信息和说明妥善保存。

2. 请按照说明中的指示进行操作。

3. 请注意所有的警告提示。请勿移除设备上的安全提示或其它信息。

5.请按照说明中规定的方法使用本设备。

6.请将设备放置在稳固、合适的三脚架或固定装置上（固定安装方式）。确保墙面支架安装正确，安全牢固。确保本设备安装牢固，不会滑落。

1. 进行安装时请注意本国适用的安全规定。

8.请勿在暖气、储热器、锅炉及其它热源附近安装和运行本设备。确保本设备安装后能够充分散热冷却。

9.请勿将任何火源（如燃烧的蜡烛）放置在本设备上。

10.请勿堵塞通风口。

1. 务请与设备周围和上方至少保持 20 厘米的距离。

12.请勿靠近水源运行本设备。设备不得接触可燃性物质、液体和气体。避免阳光直射！

1. 确保不会有水滴入、喷入设备。请勿将盛有液体的容器（如花瓶、水杯等）放置在设备上。

2. 确保不会有物体落入设备。

3. 仅使用制造商推荐和规定的配件操作本设备。

16.请勿打开、改动设备。

1. 设备接线后请检查所有线路，防止诸如因绊倒等引起的损坏或意外事故发生。

2. 运输过程中务必确保设备不会掉落，避免造成财物及人身损伤。

19.如果您的设备出现功能故障，液体或物体落入设备内部，或者设备受到其它损坏，请立即关闭设备，并切断电源（若设备正在运行）。本设备只允许由授权的专业人员进行维修。

20.请使用干布擦拭设备。

21.请遵守本国适用的所有废弃物处理法律。处理包装物时请将塑料与纸张及纸板分类。

22.请勿将塑料袋放置在儿童接触范围内。

23.请注意，在未经合规负责方明确批准的情况下对本设备进行变更或修改，可能导致用户的设备操作权限无效对于带电源线的设备

24.注意：如果设备的电源线带有接地保护插头，则必须将其连接到接地插座上。禁止使电源线的接地线失效。

25.请勿在温度急剧变化后立即开启设备（如运输后）。湿气和冷凝水会损坏设备。请在设备达到室温后再开启。

1. 设备连接电源之前，请先检查电网的电压和频率是否与设备上标明的数值相符。如果设备配有电压选择开关，请仅在设备参数与电网参数相符的情况下将设备连接电源。如果设备随附的电源线或适配器与您的电源插座不匹配，请联系电工。

27.请勿踩踏电源线。特别应确保电源插座、适配器以及设备插孔处的电线不得弯折。

1. 设备接线时确保能够容易接触到电源线和适配器。不使用或要清洁设备时，务必断开电源。断电时应握住插头或适配器拔出插座，而不要拉扯电线。严禁湿手触摸电线和适配器。

2. 尽量避免快速连续开关设备，否则可能会影响设备的使用寿命。

30.重要提示：更换保险丝时请使用型号和电流值相同的保险丝。如果保险丝反复被熔断，请联系授权服务中心。

31.为确保设备完全断电，请将电源线或适配器从插座中拔出。

32.如果设备的电源插头带有锁扣，必须在拔出插头之前先解锁。但这也会使设备在电源线被拉扯时可能滑动掉落，由此导致人身或其它损伤。因此请谨慎敷设电线。

1. 存在雷击危险或长时间不使用设备时，请将电源线和适配器拔出插座。

2. 身体，感官或精神能力有限或缺乏经验和知识的人（包括儿童）不得使用该装置。

3. 必须指示儿童不要使用该设备。

36.如果本机电源线损坏，请勿使用本机。必须使用授权服务中心的适当电缆或组件更换电源线。

注意

禁止移除盖板，否则存在触电危险。设备内部的部件不得由用户自行修理或维护。仅允许具备资格的服务人员进行维护修理工作。

带感叹号的等腰三角形表示重要的操作和维护说明。

警告！本设备可用于最高海拔2000米的高度。

警告！本设备不适用于热带气候地区。

注意音频设备的高音量!

本设备适用于专业用途。本设备商用时，应遵守本国适用的事故预防性规定和准则。作为制造商，Adam Hall公司在法律上有义务明确提醒您可能存在的健康风险。过高的音量和长时间强音负荷会导致听力受损：使用本产品时可能产生很高的声压级（SPL），会造成音乐人、工作人员和听众受到不可逆转的听力损伤。请避免长时间受到音量高于90dB的负荷。

特点

LDICOA12(W) & LDICOA15(W)

· 真正的多功能扬声器，可用于全频、卫星式和监听应用以及固定安装方式
· 无源音箱，最大声压级125dB，1000W峰值负荷
· 同轴结构，带有可旋转的、BEM优化的CD喇叭，可垂直和水平使用
· 装有喇叭的低音扬声器
· 36毫米双倾角三脚架支座，可倾斜0°和5°，监听角度55°，站立稳定
· 6x M10 吊挂点
· 防撞正面格栅，可最佳保护扬声器
· 4个铝制手柄，带有符合人体工学的塑胶表面
· 可选购范围广泛的安装和运输用配件

接口

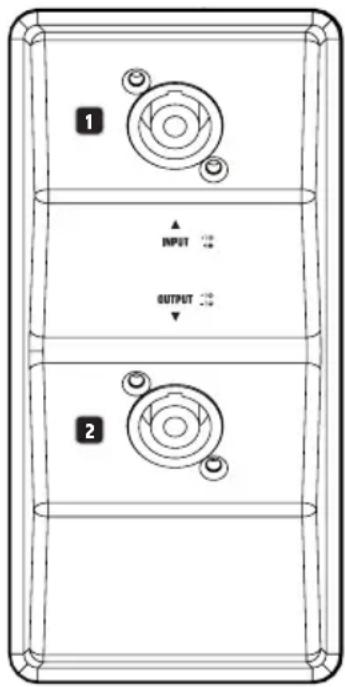

输入

兼容Speakon的扬声器插口输入端（占用1+、1-）。INPUT和OUTPUT两个插接口为平行布线（2+·2-未占用）。扬声器阻抗为8欧姆。

输出

兼容Speakon的扬声器插口输出端（占用1+、1-）。转接信号时注意系统总阻抗，以免所连接的功放受损。

三脚架法兰

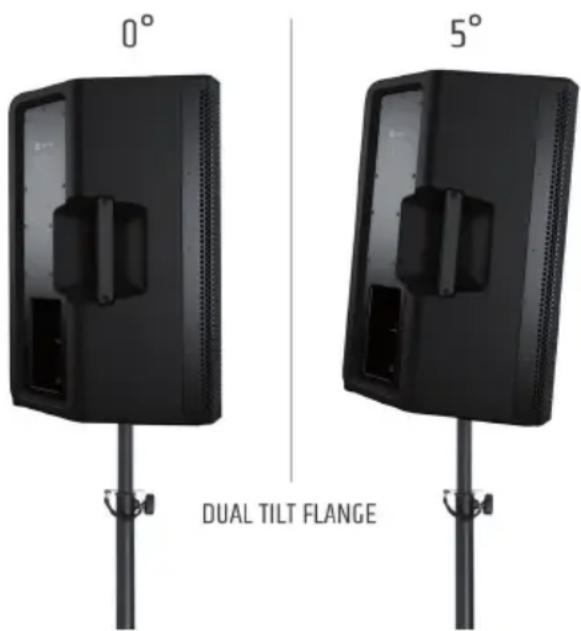

扬声器具有一个三脚架法兰，该法兰带有一个斜度为0°的三脚架支座（后部）和一个斜度为5°的三脚架支座（前部）。应用示例：使用斜度为0°的三脚架支座为站着的听众放音，使用斜度为5°的三脚架支座为坐着的听众放音。

用作地面监听器

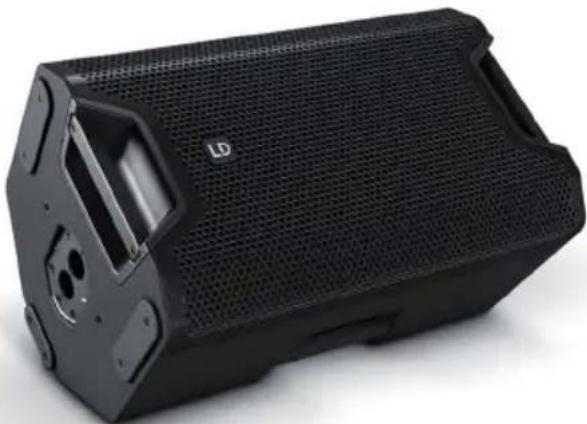

由于高音喇叭可转动，并且具有通用型外壳，该扬声器可用作高品质的地面监听器。防滑的橡胶滑轨可确保站立稳定，监听角度为55°。

在扬声器水平安装或者用作地面监听器的应用中，高音喇叭可以转动90°。

打开扬声器以及转动高音喇叭时务必十分小心，以免损坏扬声器以及造成人身伤害。应准确按照操作说明实施每一个步骤。对于操作不当而造成的设备损坏和人身伤害，制作商概不负责！

1. 将所有连接在扬声器上的电缆断开。
2. 将扬声器放在监听斜面上，移除外壳的正面格栅（外壳左右两侧各5个螺钉，用2.5毫米内六角扳手）。

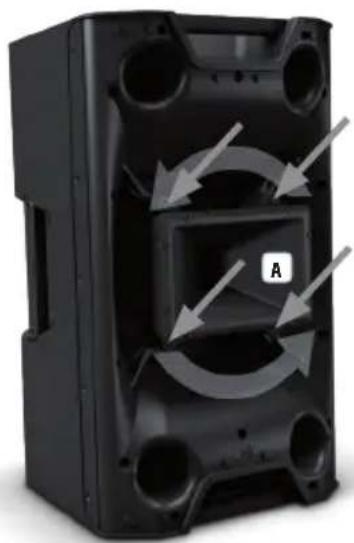

3. 松开将高音喇叭固定在外壳上的4个螺钉（参见图A）。
4. 现在稍稍抬起喇叭，将其转动90°，注意不要损坏高音喇叭的电线。
5. 将高音喇叭的电线插到固定孔旁边专门的固定槽中，然后将喇叭重新放在支架上。注意不要夹住电线。
6. 小心拧紧喇叭并将正面格栅重新安装到外壳上。

LDICOA12UB——用于ICOA ^® 12的通用型支架（黑色）

LDICOA15UB——用于ICOA ^® 15的通用型支架（黑色）

LDICOA12UBW——用于ICOA ^® 12的通用型支架（白色）

LDICOA15UBW——用于ICOA ^® 15的通用型支架（白色）

LDICOA12PC——用于ICOA ^® 12的软垫护套

LDICOA15PC——用于ICOA ^® 15的软垫护套

技术参数

产品编号: LDICOA12(W) LDICOA15(W)

产品类型: 同轴PA扬声器

类型: 无源

低音喇叭尺寸: 12" 15"

低音喇叭尺寸: 304.8 mm 381 mm

低音喇叭磁铁: 铁氧体

低音喇叭品牌: 定制

高音喇叭: BEM优化的CD喇叭

高频驱动单元尺寸: 1"

高频驱动单元尺寸: 25.4 mm

高频驱动单元磁铁: 铁氧体

高频驱动单元品牌: 定制

高频驱动单元音圈: 1.4"

高频驱动单元音圈: 35 mm

保护电路: 自动重置的高音保护片(PTC)

辐射角(水平x垂直): 90° x 50°

负荷功率(RMS): 250 W

负荷功率(峰值): 1000 W

灵敏度: 93 dB SPL 1 W/1 M 95 dB SPL 1 W/1 M

频响范围: 55Hz - 20kHz 48Hz - 20kHz

交越频率: 2 kHz

最大声压级(峰值): 123 dB 125 dB

扬声器输入: 1

扬声器输入接口: Speakon兼容

扬声器输出: 1

扬声器输出接口: Speakon兼容

外壳材料: 聚丙烯

外壳颜色: 黑色(LDICOA12) 白色(LDICOA12W) 黑色(LDICOA15) 白色(LDICOA15W)

外壳结构类型: 低音反射式

安装: 36毫米法兰(0°、5°),6 x M10吊挂点

监听角度: 55°

尺寸(宽x高x深): 375 x 635 x 396 mm 416 x 695 x 415 mm

重量: 19.8 kg 24.7 kg

制造商声明

制造商质保与责任范围

我们当前适用的质保条件和责任范围请参见：http://www.adamhall.com/media/shop/downloads/documents/manufacturersdeclarations.pdf。有关售后服务事宜请联系：Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-mail [e-mail] / +49 (0)6081 / 9419-0.

废弃处理本产品的正确方法

（适用于欧盟国家以及其他采取垃圾分类的欧洲国家）产品或其附属文件上的这一符号表示，该设备在使用期结束后不得与普通的生活垃圾一同丢弃，避免在不受控制的废弃物处理过程中造成环境或人身损害。请将本产品与其它废弃物分开处理，使其得到回收，促进可持续性经济循环。作为个人，您可通过出售该产品的经销商或通过相应的当地政府机构获取环保处理废弃物的相关信息。作为商业用户，请联系您的供货商，必要时请查看协议中规定的设备废弃处理条件。本产品不得与其它商用垃圾一同丢弃。

CE符合性声明

Adam Hall GmbH公司在此声明，本产品符合以下指令（如适用）：

无线设备指令R&TTE（1999/5/EG），2017年6月起由RED（2014/53/EU）取代

低电压指令（2014/35/EU）

电磁兼容指令（2014/30/EU）

RoHS（2011/65/EU）（在电子电气设备中限制使用某些有害物质指令）

完整的符合性声明请参见www.adamhall.com。

您也可以发送邮件至[e-mail]询问信息。

根據NCC低功率電波輻射性電機管理辦法規定:

(1)第十二條經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設

計之特性及功能。(2)第十四條

低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使

用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電

機設備之干擾。
