POLSKI GRATULUJEMY WYBORU! To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wieloletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. Dalsze informacje na temat rmy LD SYSTEMS dostępne są na naszej stronie internetowej WWW.LD-SYSTEMS.COM

1. Należy dokładnie przeczytać niniejszą instrukcję.

2. Wszystkie informacje i instrukcje przechowywać w bezpiecznym miejscu.

3. Należy przestrzegać zaleceń.

4. Należy przestrzegać wszystkich wskazówek ostrzegawczych. Nie wolno usuwać wskazówek bezpieczeństwa ani innych informacji znajdujących się na urządzeniu.

5. Używać urządzenia wyłącznie w sposób zgodny z jego przeznaczeniem.

6. Stosować wyłącznie stabilne i pasujące statywy, ew. elementy mocujące (w przypadku instalacji stałych). Należy zadbać o prawidłową instalację uchwytów ściennych i ich odpowiednie zabezpieczenie. Zapewnić bezpieczną instalację urządzenia i upewnić się, że urządzenie nie spadnie.

7. Podczas instalacji przestrzegać obowiązujących w danym kraju przepisów bezpieczeństwa.

8. Urządzenie instalować i eksploatować z dala od grzejników, zasobników ciepła, pieców i innych źródeł ciepła. Zadbać o zainstalowanie urządzenia w taki sposób, aby zawsze było ono wystarczająco chłodzone i nie mogło ulec przegrzaniu.

9. Nie umieszczać na urządzeniu źródeł zapłonu, takich jak np. palące się świece.

10. Nie wolno blokować szczelin wentylacyjnych. Unikać bezpośredniego działania promieni słonecznych!

11. Zachowaj odległość co najmniej 20 cm wokół i nad urządzeniem.

12. Nie używać urządzenia w bezpośrednim sąsiedztwie wody (nie dotyczy specjalnych urządzeń do stosowania na zewnątrz – w takim przypadku należy przestrzegać podanych poniżej wskazówek specjalnych). Urządzenie nie może mieć kontaktu z palnymi materiałami, płynami ani gazami. 13. Zabezpieczyć urządzenie przed wniknięciem kapiącej lub pryskającej wody. Nie wolno stawiać na urządzeniu pojemników napełnionych płynami, takich jak wazony czy naczynia z piciem.

14. Należy zadbać o to, aby do urządzenia nie wpadały żadne przedmioty.

15. Urządzenie można eksploatować tylko przy użyciu akcesoriów zalecanych i przewidzianych przez producenta.

16. Nie otwierać urządzenia ani nie dokonywać w nim zmian.

17. Po podłączeniu urządzenia sprawdzić wszystkie ciągi kablowe, aby zapobiec szkodom lub wypadkom np. w wyniku potknięcia. 18. Podczas transportu zadbać o to, aby urządzenie nie upadło, gdyż może to spowodować uszkodzenie mienia i obrażenia ciała. 19. Jeśli urządzenie nie działa prawidłowo, do jego wnętrza dostały się płyny lub przedmioty lub jeśli urządzenie zostało uszkodzone w inny sposób, należy je natychmiast wyłączyć i odłączyć od gniazda sieciowego (jeśli urządzenie jest aktywne). Naprawę takiego urządzenia może wykonać tylko autoryzowany personel specjalistyczny.

20. Do czyszczenia urządzenia stosować suchą ściereczkę.

21. Przestrzegać obowiązujących w danym kraju przepisów dotyczących usuwania odpadów. Podczas utylizacji opakowania oddzielić tworzywo sztuczne od papieru i tektury.

22. Worki z tworzywa sztucznego należy przechowywać w miejscu niedostępnym dla dzieci.

23. Wszelkie zmiany czy modykacje urządzeń, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą spowodować utratę przez użytkownika prawa do posługiwania się tym sprzętem.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM

24. UWAGA: jeśli kabel sieciowy urządzenia jest wyposażony w zestyk ochronny, należy go podłączyć do gniazda z przewodem uziemiającym. Nigdy nie wolno dezaktywować przewodu uziemiającego kabla sieciowego. 25. Nie włączać urządzenia bezpośrednio po narażeniu go na silne wahania temperatury (np. po transporcie). Wilgoć i skropliny mogą uszkodzić urządzenie. Włączyć urządzenie dopiero wtedy, gdy osiągnie temperaturę pokojową. 26. Przed podłączeniem urządzenia do gniazda elektrycznego należy sprawdzić, czy napięcie i częstotliwość sieci elektrycznej odpowiada wartościom podanym na urządzeniu. Jeśli urządzenie jest wyposażone w przełącznik napięcia, należy podłączyć je do gniazda tylko wówczas, gdy wartości urządzenia odpowiadają wartościom sieci elektrycznej. Jeśli dołączony kabel sieciowy lub dołączony adapter sieciowy nie pasuje do gniazda elektry- cznego, należy skontaktować się z elektrykiem. 27. Nie stawać na kablu sieciowym. Należy zadbać o to, aby kable przewodzące napięcie nie były zagięte przy gnieździe sieciowym, przy adapterze sieciowym ani przy gnieździe urządzenia. 28. Przy podłączaniu urządzenia zawsze należy zadbać o to, aby kabel sieciowy lub adapter sieciowy był zawsze łatwo dostępny. Odłączyć urządzenie od źródła zasilania, gdy nie jest ono używane lub gdy ma zostać poddane czyszczeniu. Zawsze należy wyjmować kabel sieciowy i adapter sieciowy z gniazda, chwytając za wtyczkę lub adapter, a nie za kabel. Nigdy nie dotykać kabla sieciowego i adaptera sieciowego mokrymi dłońmi. 29. W miarę możliwości nie włączać i wyłączać urządzenia w krótkich odstępach czasu, gdyż może to mieć negatywny wpływ na jego żywotność. 30. WAŻNA INFORMACJA: bezpieczniki należy wymieniać wyłącznie na bezpieczniki tego samego typu i o takich samych wartościach. Jeśli bezpiecznik stale się przepala, należy skontaktować się z autoryzowanym centrum serwisowym.

31. Aby całkowicie odłączyć urządzenie od sieci, należy wyjąć kabel sieciowy lub adapter sieciowy z gniazda.

32. Jeśli urządzenie jest wyposażone w przyłącze sieciowe Volex, konieczne jest odblokowanie odpowiedniej wtyczki urządzenia Volex, zanim będzie możliwe jej odłączenie. Oznacza to także, iż w wyniku pociągnięcia za kabel urządzenie może się przesunąć i spaść, co może spowodować obrażenia ciała i/lub inne szkody, dlatego ważne jest, aby przewody były odpowiednio poprowadzone. 33. W przypadku zagrożenia uderzeniem pioruna lub jeśli urządzenie przez dłuższy czas nie jest używane, należy wyjąć kabel sieciowy i adapter sieciowy z gniazda.28 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

34. Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach zycznych, sensorycznych lub umysłowych, a także nieposiadające doświadczenia i wiedzy.

35. Należy poinstruować dzieci, aby nie bawiły się urządzeniem.

36. Jeśli przewód zasilający jest uszkodzony, nie należy używać urządzenia. Przewód zasilający należy wymienić na odpowiedni lub specjalny podze- spół, który można uzyskać w autoryzowanym centrum serwisowym. UWAGA: Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. We wnętrzu urządzenia nie ma żadnych części, które mogłyby zostać naprawione bądź poddane czynnościom konserwacyjnym przez użytkownika. Czynności konserwacyjne i naprawy może przeprowadzać wyłącznie wykwalikowany personel serwisowy. Trójkąt równoboczny z wykrzyknikiem oznacza ważne wskazówki dotyczące obsługi i konserwacji. Ostrzeżenie! To urządzenie przeznaczone jest do użytku do maksymalnej wysokości 2000 m n.p.m. Ostrzeżenie! To urządzenie nie jest przewidziane do użytku w tropikalnych strefach klimatycznych. UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO! To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyraźnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB. CHARAKTERYSTYKA LDICOA12(W) i LDICOA15(W)

• Bardzo wszechstronne urządzenie do stosowania jako głośnik szerokopasmowy, głośnik satelitarny i monitor sceniczny lub w instalacjach stałych

• Głośnik pasywny o maks. 125 dB SPL i obciążalności PEAK 1000 W

• Zastosowania pionowe i poziome dzięki współosiowej konstrukcji z obrotową tubą CD, zoptymalizowaną w oparciu o metodę BEM

• Mocowanie do statywu 36 mm Dual-Tilt z kątami nachylenia 0° i 5°, kąt monitora 55° ze stabilnym zamocowaniem

• 6x gniazdo M10 do mocowania zawieszenia

• Odporna na uderzenia przednia kratka zapewniająca optymalną ochronę głośnika

• 4 aluminiowe uchwyty z ergonomiczną gumowaną powierzchnią

• Szeroki wybór opcjonalnych akcesoriów instalacyjnych i transportowych29 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO

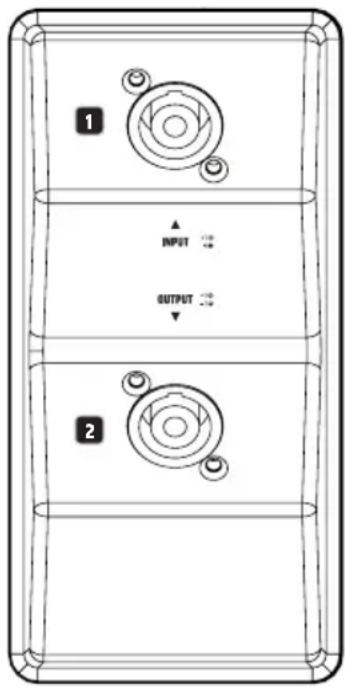

INPUT Wejście z gniazdem głośnikowym kompatybilnym ze standardem Speakon (podłączenie 1+, 1-). Gniazda przyłączeniowe INPUT i OUTPUT mają okablowanie równoległe (2+, 2- nie są podłączone). Głośnik charakteryzuje się impedancją 8 omów.

OUTPUT Wyjście z gniazdem głośnikowym kompatybilnym ze standardem Speakon (podłączenie 1+, 1-). W przypadku dalszego przekazywania sygnału należy wziąć pod uwagę całkowitą impedancję systemu, aby uniknąć uszkodzenia podłączonego wzmacniacza.

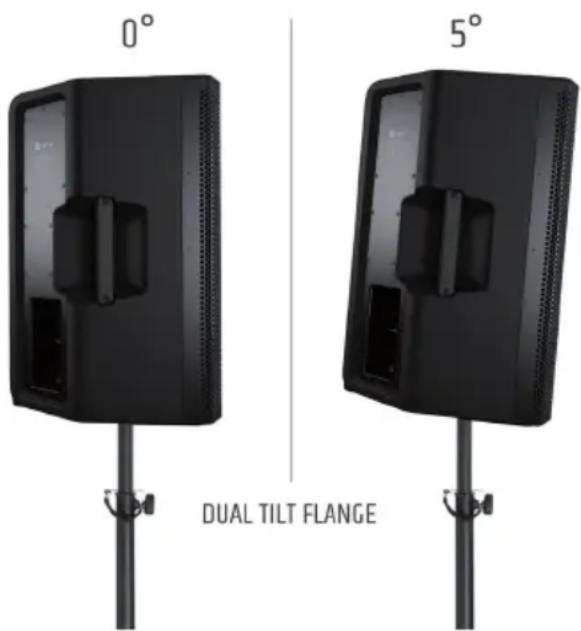

Głośnik jest wyposażony w kołnierz umożliwiający umieszczenie go pod kątem 0° (pozycja z tyłu) lub pod kątem 5° (pozycja z przodu). Przykłady zastosowania: kolumny warto ustawić pod kątem 0°, gdy publiczność słucha występu na stojąco. Jeśli publiczność siedzi, polecamy ustawienie pod kątem 5°. print: Pantone 430C

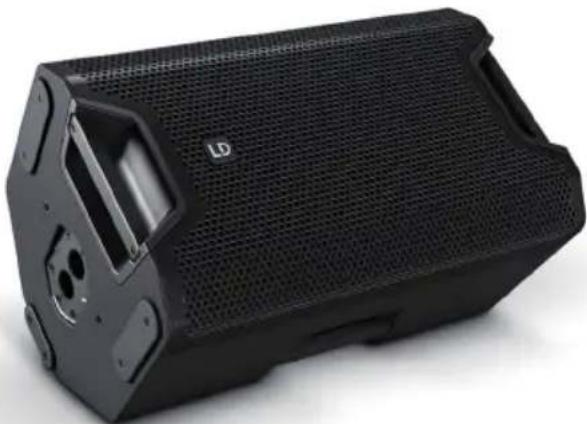

Dzięki obrotowej tubie głośnika wysokotonowego i uniwersalnym obudowom głośniki mogą być również wykorzystywane jako pełnowartościowe monitory podłogowe. Antypoślizgowe gumowe szyny zapewniają stabilność, a nachylenie monitora wynosi 55°.

GŁOŚNIK WYSOKOTONOWY OBRACANY O 90°

Tubę głośnika wysokotonowego można obracać o 90° w przypadku zastosowań, w których głośnik jest zamontowany poziomo lub używany jako monitor podłogowy. Podczas otwierania głośnika i obracania tuby głośnika wysokotonowego należy uważać, aby nie uszkodzić głośnika i uniknąć obrażeń ciała. Dokład- nie wykonać każdy krok podany w instrukcji. Producent nie ponosi odpowiedzialności za jakiekolwiek uszkodzenia urządzenia oraz obrażenia ciała spowodowane nieprawidłową obsługą!

1. Odłączyć wszystkie kable podłączone do głośnika.

2. Umieścić głośnik w pozycji monitora, zdjąć przednią kratkę z obudowy (po pięć śrub 2,5 mm z gniazdem sześciokątnym po lewej i prawej stronie obudowy).

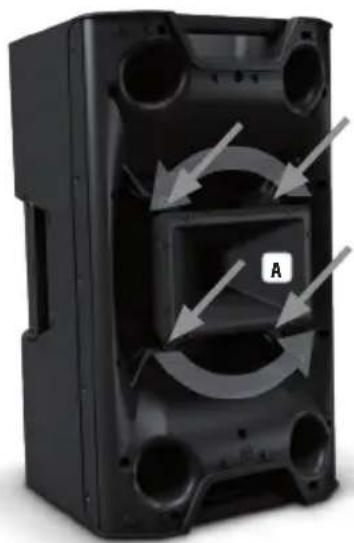

3. Odkręcić·4·śruby,·za·pomocą·których·tuba·głośnika·wysokotonowego·jest·przymocowana·do·obudowy·(patrz·rysunek·A).

4. Teraz lekko podnieść tubę, obrócić ją o 90° i upewnić się, że przewód głośnika wysokotonowego nie jest uszkodzony.

5. Włożyć kabel głośnika wysokotonowego do rowka mocującego obok otworu montażowego i umieścić tubę z powrotem na wspornikach. Uważać, aby nie przytrzasnąć kabla.

6. Ostrożnie przykręcić tubę i ponownie przymocować przednią kratkę do obudowy.31

AKCESORIA OPCJONALNE LDICOA12UB - Uchwyt uniwersalny do ICOA® 12 (czarny) LDICOA15UB - Uchwyt uniwersalny do ICOA® 15 (czarny) LDICOA12UBW - Uchwyt uniwersalny do ICOA® 12 (biały) LDICOA15UBW - Uchwyt uniwersalny do ICOA® 15 (biały) LDICOA12PC - Pokrowiec wyściełany do ICOA® 12 LDICOA15PC - Pokrowiec wyściełany do ICOA® 15 DANE TECHNICZNE Numer artykułu: LDICOA12(W) LDICOA15(W) Rodzaj produktu: Koncentryczne głośniki PA Typ: Pasywne Rozmiar głośnika niskotonowego: 12" 15" Rozmiar głośnika niskotonowego: 304,8 mm 381 mm Magnes głośnika niskotonowego: ferrytowy Marka głośnika niskotonowego: custom made Tuba głośnika wysokotonowego: Tuba CD zoptymalizowana pod kątem BEM Rozmiar przetwornika wysokotonowego: 1" Rozmiar przetwornika wysokotonowego: 25,4 mm Magnes przetwornika wysokotonowego: ferrytowy Marka przetwornika wysokotonowego: custom made Cewka drgająca przetwornika wysokotonowego: 1,4" Cewka drgająca przetwornika wysokotonowego: 35 mm Wyłączniki ochronne: automatyczny bezpiecznik resetowalny wysokotonowy (PTC) Kąt emisji dźwięku (poziom x pion): 90° x 50° Wytrzymałość mocowa (RMS): 250 W Wytrzymałość mocowa (Peak): 1000 W Czułość: 93 dB SPL 1 W/1 M 95 dB SPL 1 W/1 M Charakterystyka częstotliwościowa: 55 Hz – 20 kHz 48 Hz – 20 kHz Częstotliwość zwrotnicy: 2kHz Maks. SPL (szczytowy) 123 dB 125 dB Wejścia głośnikowe: 1 Przyłącza wejściowe głośnika: kompatybilne ze standardem speakON Wyjścia głośnikowe: 1 Przyłącza wyjściowe głośnika: kompatybilne ze standardem speakON Materiał obudowy: polipropylen Kolor obudowy: czarny (LDICOA12) biały (LDICOA12W) czarny (LDICOA15) biały (LDICOA15W) Konstrukcja obudowy: bass reex Mocowanie: Kołnierz 36 mm (0°, 5°), 6x gniazdo M10 do mocowania zawieszenia Nachylenie monitora odsłuchowego: 55° Wymiary (szer. x wys. x gł.): 375 x 635 x 396 mm 416 x 695 x 415 mm Masa: 19,8 kg 24,7 kg32 DEUTSCHENGLISH FRANCAIS ESPAÑOL POLSKI ITALIANO

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdą Państwo na stronie: https://cdn-shop.adamhall. com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z rmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

(Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związan- ych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi. Deklaracja zgodności CE Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r. dyrektywa niskonapięciowa (2014/35/UE) dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE) dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE) Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com. Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

DEKLARACJA ZGODNOŚCI WE

Adam Hall GmbH niniejszym oświadcza, że ten typ sprzętu radiowego jest zgodny z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem Dostępny adres internetowy: www.adamhall.com/compliance/33 DEUTSCH ENGLISHFRANCAIS ESPAÑOL POLSKIITALIANO
