Tipo di prodotto	Termostato / Centro di controllo per sauna
Marca	Harvia
Modello	Griffin CG110C
Dimensioni del pannello di controllo	94 mm x 28 mm x 113 mm
Dimensioni dell'alimentatore	270 mm x 80 mm x 201 mm
Peso del sensore di umidità	175 g (con pesi, cavo circa 4 m)
Alimentazione	400 V 3N~
Potenza massima	11 kW (standard), 17 kW (stufa Combi con contattore integrato)
Intervallo di temperatura	40–110 °C
Intervallo di umidità	20–80 % rH
Durata di funzionamento	1–6 h (saune familiari), 1–12 h (saune pubbliche)
Preprogrammazione	0–12 h
Sensore di temperatura	Termistore NTC (22 kΩ a 25 °C) con sicurezza di surriscaldamento resettabile
Sensore di umidità	Misura temperatura e umidità relativa (WX325)
Controllo dell'accensione	Max. 100 W, 230 V 1N~
Controllo del ventilatore	Max. 100 W, 230 V 1N~
Lunghezza del cavo di comando	5 m (prolunga opzionale 10 m, max. 30 m)
Manutenzione	Deve essere eseguita da un professionista della manutenzione
Sicurezza	Sicurezza di surriscaldamento resettabile, fusibili di protezione
Pezzi di ricambio	Disponibili, vedere il manuale per i riferimenti

Domande frequenti - Griffin CG110C HARVIA

Dove installare il pannello di controllo ?

Installare il pannello di controllo all'esterno della sauna, in un luogo asciutto con temperatura ambiente >0 °C, facilmente accessibile.

Come accendere la stufa ?

Premere il pulsante E/S (Entrata/Uscita) del pannello di controllo per avviare la stufa. L'evaporatore si avvia indipendentemente con il proprio pulsante E/S.

Cosa fare in caso di messaggio di errore 'E' seguito da un numero ?

Il messaggio di errore 'E' (numero) indica un difetto. Consultare la tabella di risoluzione dei problemi nel manuale. Tutte le riparazioni devono essere effettuate da un professionista.

Come regolare temperatura e umidità ?

Utilizzare i pulsanti di regolazione del pannello di controllo. La somma di temperatura e umidità non può superare 140 (es: 60 °C + 80 % rH). Le impostazioni vengono memorizzate.

Come utilizzare la funzione di preprogrammazione ?

È possibile programmare l'avvio ritardato della stufa e/o dell'evaporatore fino a 12 ore prima tramite il menu delle impostazioni (vedere figura 3a del manuale).

Dove installare il sensore di temperatura ?

Fissare il sensore sulla parete sopra la stufa, a 100 mm dal soffitto, o al soffitto a 100-200 mm dall'asse verticale della stufa. Evitare i flussi d'aria entro 1000 mm da un condotto d'aria.

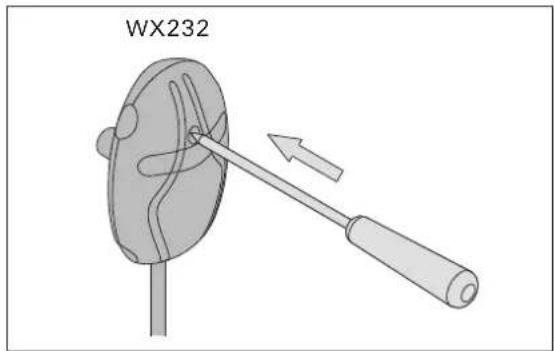

Come resettare la sicurezza di surriscaldamento ?

La sicurezza di surriscaldamento si resetta premendo il pulsante situato sulla custodia del sensore di temperatura (WX232). Prima di resettare, determinare la causa dell'arresto.

Posso usare un ventilatore con questo centro di controllo ?

Sì, un ventilatore può essere collegato e controllato dal pannello di controllo tramite l'apposito pulsante. La potenza massima è di 100 W a 230 V.

Quali sono i fusibili di protezione e come sostituirli ?

L'alimentatore contiene fusibili per la scheda elettronica e le linee U1/U2. Un fusibile bruciato deve essere sostituito con uno nuovo. Se il fusibile della scheda elettronica si brucia, chiamare un professionista.

Cosa fare se l'evaporatore si spegne e la spia del livello dell'acqua lampeggia ?

Ciò indica che il serbatoio dell'acqua è vuoto o che il sensore del livello dell'acqua è difettoso. Riempire il serbatoio o contattare un professionista per il sensore.

MANUALE UTENTE Griffin CG110C HARVIA

IT Centralina di controllo

Адрес

000 «Харвия Рус»

Le presenti istruzioni per l'installazione e l'utilizzo sono dirette ai proprietari e agli incaricati della gestione di saune, stufe e centraline e agli elettricisti responsabili dell'installazione di stufe e centraline. Dopo aver installato la centralina, le presenti istruzioni di installazione devono essere consegnate al proprietario della sauna, della stufa o della centralina, oppure alla persona incaricata della manutenzione.

CENTRALINA HARVIA GRIFFIN COMBI (CG170C) Utilizzo della centralina: la centralina deve essere adoperata per controllare le funzioni dell'umidificatore e/o della stufa della sauna. Non deve essere utilizzata per alcun altro scopo.

Complimenti per l'ottima scelta!

INDICE

1. HARVIA GRIFFIN COMBI....55

1.1. Informazioni generali....55
1.2. Dati tecnici....55
1.3. Risoluzione dei problemi....55

1. ISTRUZIONI PER L'USO....56

2.1. Uso della stufa e dell'umidificatore .....56

2.1.1. Accensione della stufa e/o
dell'umidificatore 56
2.1.2. Spegnimento della stufa e/o
dell'umidificatore....57

2.2.Modifica delle impostazioni....57

2.3. Utilizzo degli accessori 57

2.3.1. Illuminazione ....57
2.3.2. Ventilazione .....57

1. ISTRUZIONI PER L'INSTALLAZIONE....60

3.1.Installazione del quadro di comando....60
3.2.Installazione dell'unità di alimentazione....60
3.2.1. Collegamenti elettrici 60
3.2.2. Guasti dei fusibili dell'unità di alimentazione 60

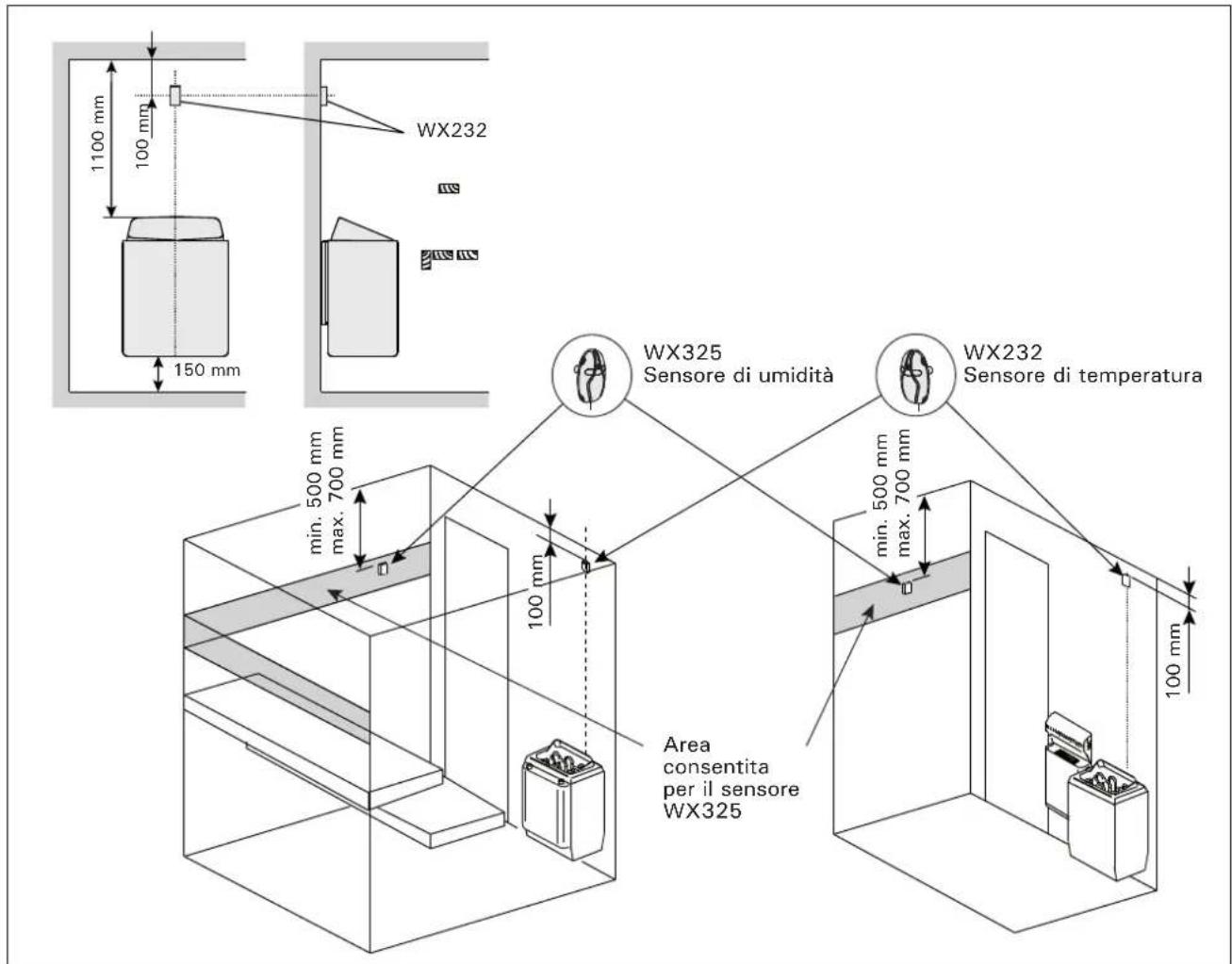

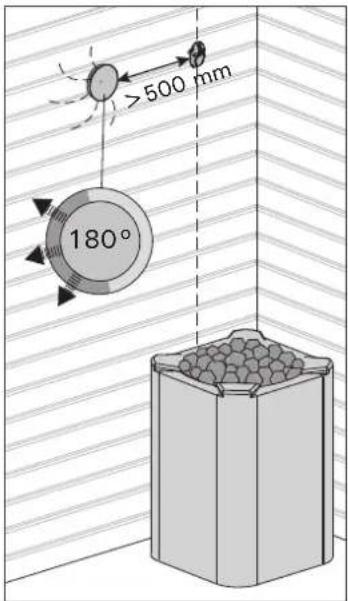

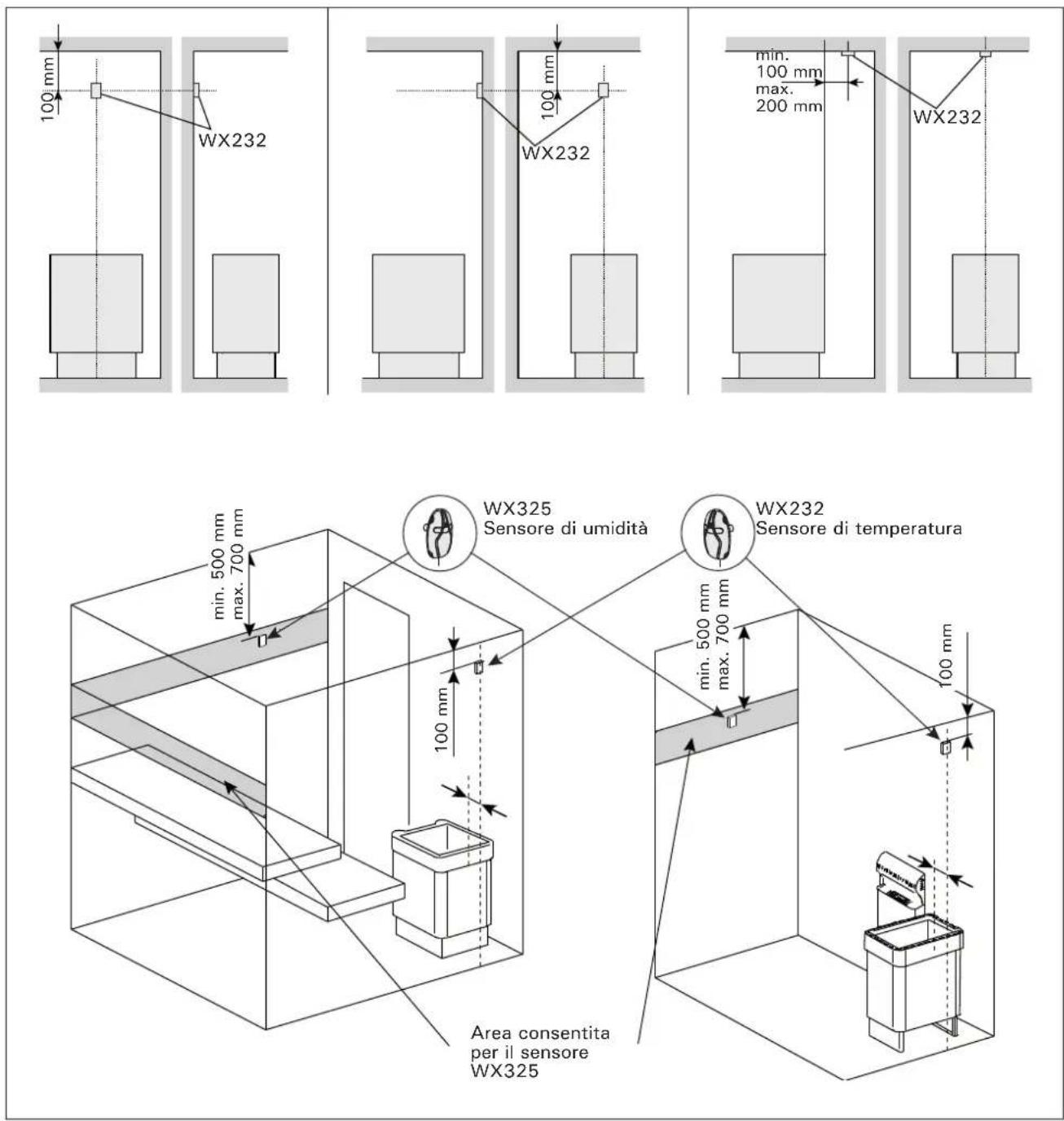

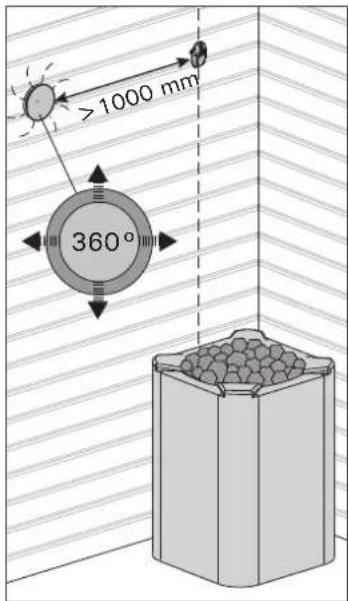

3.3. Installazione del sensore di temperatura .....63
3.4. Installazione del sensore di umidità....63
3.5. Ripristino del limitatore termico di sicurezza......63

1. PEZZI DI RICAMBIO....65

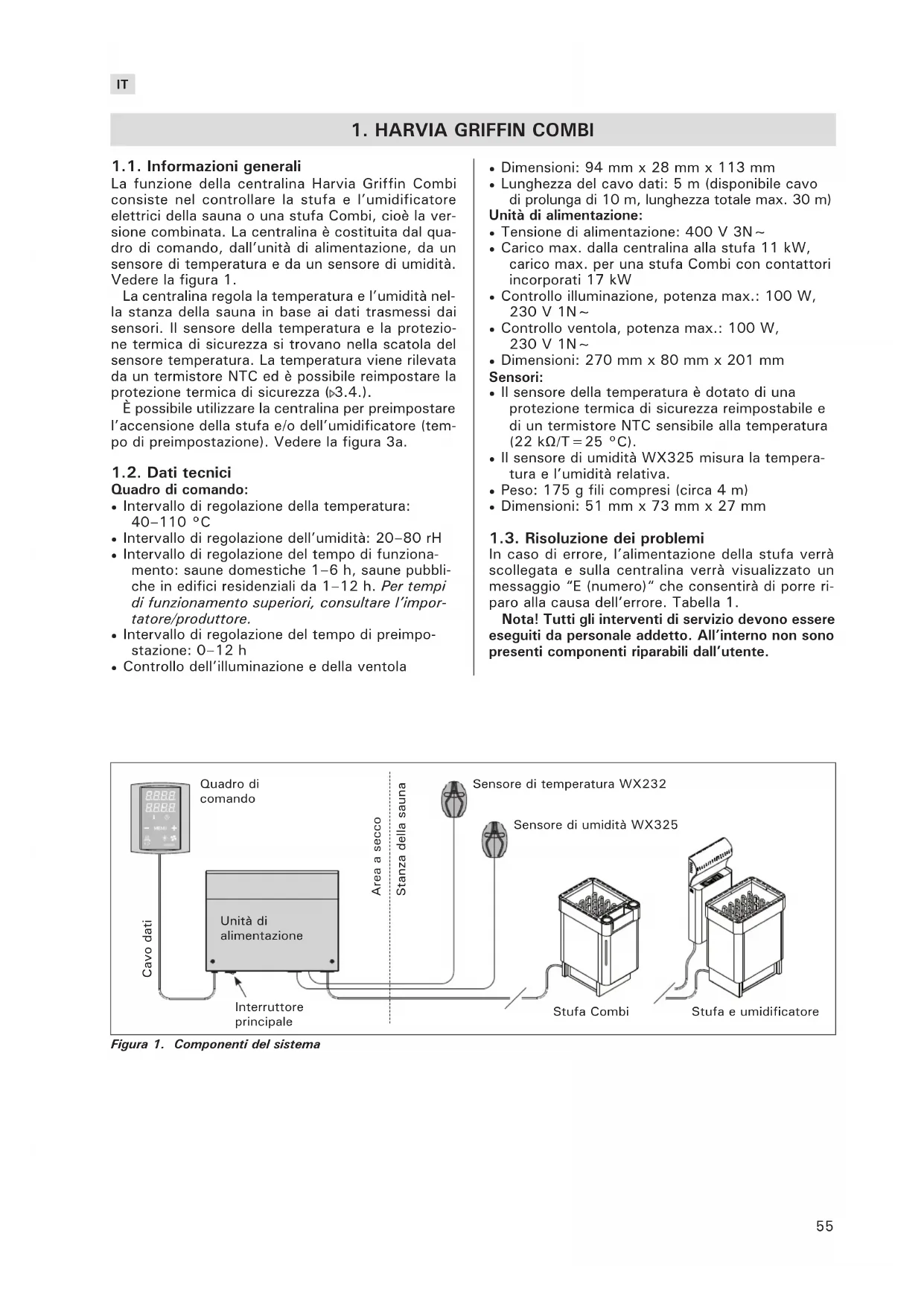

1. HARVIA GRIFFIN COMBI

1.1. Yleistä

1.1. Informazioni generali

La funzione della centralina Harvia Griffin Combi consiste nel controllare la stufa e l'umidificatore elettrici della sauna o una stufa Combi, cioè la versione combinata. La centralina è costituita dal quadro di comando, dall'unità di alimentazione, da un sensore di temperatura e da un sensore di umidità. Vedere la figura 1.

La centralina regola la temperatura e l'umidità nella stanza della sauna in base ai dati trasmessi dai sensori. Il sensore della temperatura e la protezione termica di sicurezza si trovano nella scatola del sensore temperatura. La temperatura viene rilevata da un termistore NTC ed è possibile reimpostare la protezione termica di sicurezza (3.4.).

È possibile utilizzare la centralina per preimpostare l'accensione della stufa e/o dell'umidificatore (tempo di preimpostazione). Vedere la figura 3a.

1.2. Dati tecnici

Quadro di comando:

• Intervallo di regolazione della temperatura: 40–110 °C
• Intervallo di regolazione dell'umidità: 20–80 rH
• Intervallo di regolazione del tempo di funzionamento: saune domestiche 1–6 h, saune pubbliche in edifici residenziali da 1–12 h. Per tempi di funzionamento superiori, consultare l'importatore/produttore.
• Intervallo di regolazione del tempo di preimpostazione: 0–12 h
  • Controllo dell'illuminazione e della ventola

• Dimensioni: 94 mm x 28 mm x 113 mm
- Lunghezza del cavo dati: 5 m (disponibile cavo di prolunga di 10 m, lunghezza totale max. 30 m)
- Tensione di alimentazione: 400 V 3N\~
- Carico max. dalla centralina alla stufa 11 kW, carico max. per una stufa Combi con contattori incorporati 17 kW
- Controllo illuminazione, potenza max.: 100 W, 230 V 1N\~
- Controllo ventola, potenza max.: 100 W, 230 V 1N\~
• Dimensioni: 270 mm x 80 mm x 201 mm

Unità di alimentazione:

Sensori:

- Il sensore della temperatura è dotato di una protezione termica di sicurezza reimpostabile e di un termistore NTC sensibile alla temperatura (22 kΩ/T = 25 °C).

- Il sensore di umidità WX325 misura la temperatura e l'umidità relativa.

- Peso: 175 g fili compresi (circa 4 m)

• Dimensioni: 51 mm x 73 mm x 27 mm

1.3. Risoluzione dei problemi

In caso di errore, l'alimentazione della stufa verrà scollegata e sulla centralina verrà visualizzato un messaggio "E (numero)" che consentirà di porre riparo alla causa dell'errore. Tabella 1.

Nota! Tutti gli interventi di servizio devono essere eseguiti da personale addetto. All'interno non sono presenti componenti riparabili dall'utente.


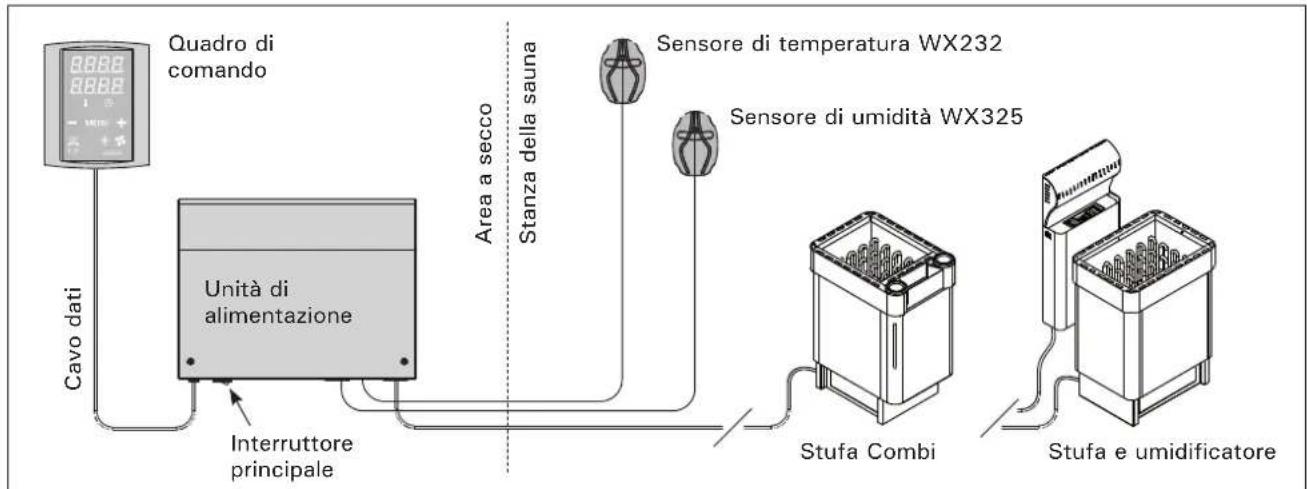

Figura 1. Componenti del sistema

	Descrizione Rimedio
E1	Il circuito di misurazione del sensore temperatura è guasto.	Controllare i fili rosso e giallo diretti al sensore di temperatura e verificare che siano correttamente collegati (vedere le figure 6 e 7).
E2	Il circuito di misurazione del sensore temperatura è in corto circuito.	Controllare i fili rosso e giallo diretti al sensore di temperatura e verificare che siano correttamente collegati (vedere le figure 6 e 7).
E3	Il circuito di misurazione della protezione da surriscaldamento è guasto.	Premere il tasto di rilascio della protezione da surriscaldamento (▷3.4.). Controllare i fili blu e bianco diretti al sensore di temperatura e verificare che siano correttamente collegati (vedere le figure 6 e 7).
E6	Il componente di misurazione della temperatura del sensore di umidità è guasto.	Controllare i fili marrone e blu diretti al sensore di umidità e verificare che siano correttamente collegati (vedere le figure 6 e 7). Sostituire il sensore.
E7	Il componente di misurazione dell'umidità del sensore di umidità è guasto.	Controllare i fili marrone e blu diretti al sensore di umidità e verificare che siano correttamente collegati (vedere le figure 6 e 7). Sostituire il sensore.
E8	Il circuito di misurazione dell'umidità del sensore di umidità è guasto.	Controllare i fili marrone e blu diretti al sensore di umidità e verificare che siano correttamente collegati (vedere le figure 6 e 7).
E9	Guasto di connessione tra il quadro di comando e l'unità di alimentazione.	Controllare il cavo dati e i connettori.
	Livello acqua basso protezione termica di sicurezza dell'umidificatore attivata. La spia di avvertenza del livello dell'acqua lampeggia.	Aggiungere acqua (modelli a rabbocco manuale) o controllare l'erogazione dell'acqua (modelli a rabbocco automatico). Controllare la protezione termica di sicurezza dell'umidificatore. Per ulteriori informazioni e istruzioni di sicurezza, vedere il manuale dell'umidificatore o della stufa Combi.

Tabella 1. Messaggi di errore. Nota! Tutti gli interventi di servizio devono essere eseguiti da personale addetto. All'interno non sono presenti componenti riparabili dall'utente.

2. ISTRUZIONI PER L'USO

Display

Spie

Temperatura

Umidità

Tempo di attività

Spia livello acqua basso

Menu e tasti di navigazione

Riduzione valore *)

Cambio modalità

Incremento valore *)

*) Premere e tenere premuto per modificare il valore più velocemente.

Tasti di funzionamento

Stufa on/off

Umidificatore on/off

Illuminazione on/off

Ventola on/off

8.8.8.8 8.8.8.8 - MENU + 1/0 1/0 HAVA

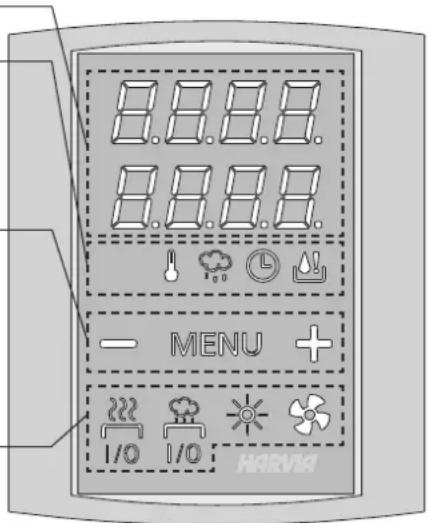

Figura 2. Quadro di comando

2.1. Uso della stufa e dell'umidificatore

Dopo aver collegato la centralina all'alimentazione e aver portato in posizione On l'interruttore principale (vedere la figura 1), la centralina passa in modalità di standby ed è pronta all'uso. Sul quadro comandi la luce del tasto I/O si accende.

Prima di accendere la stufa, controllare sempre che non vi siano oggetti appoggiati sopra né nelle immediate vicinanze.

2.1.1. Accensione della stufa e/o dell'umidificatore La stufa e l'umidificatore si accendono e si spengono separatamente.

Accendere la stufa premendo il tasto I/O del quadro comandi.

Accendere l'umidificatore premendo il tasto I/O umidificatore del quadro di comando.

Quando la stufa e/o l'umidificatore si accende, sul display vengono mostrati per cinque secondi i valori precedentemente impostati. I valori mostrati (temperatura/umidità/tempo di funzionamento) variano a seconda dell'apparecchio che è stato acceso.

Quando nella stanza della sauna viene raggiunta la temperatura (e/o l'umidità) desiderata, le resistenze vengono spente automaticamente. Per mantenere la temperatura (e/o l'umidità) desiderata, la centralina accende e spegne periodicamente le resistenze in modo automatico.

Se la stufa è efficiente e la sauna è stata assemblata correttamente, la sauna impiega non più di un'ora a riscaldarsi.

2.1.2. Spegnimento della stufa e/o dell'umidificatore La stufa e/o l'umidificatore si spegne e la centralina passa in modalità di standby quando

• viene premuto il tasto I/O
• trascorre il tempo di funzionamento oppure
• si verifica un errore.

Se il serbatoio dell'acqua si esaurisce, l'umidificatore si spegne, la spia del livello dell'acqua lampeggia e sul display viene visualizzato il testo "OFF". Vedere la tabella 1.

Se si verifica un guasto del sensore del livello dell'acqua, la protezione termica di sicurezza si attiva, la spia del livello dell'acqua lampeggia e sul display viene visualizzato il testo "OFF". Vedere la tabella 1.

NOTA! È essenziale verificare che la centralina interrompa l'alimentazione alla stufa dopo che il tempo di funzionamento è trascorso, la deumidificazione è terminata o la stufa è stata spenta manualmente.

2.2. Modifica delle impostazioni

La struttura del menu delle impostazioni e la modifica delle impostazioni sono illustrate nelle figure 3a e 3b.

Il valore della temperatura programmata e tutti i valori delle impostazioni supplementari rimangono memorizzati, e verranno applicati anche alla successiva accensione del dispositivo.

Nota! Il valore dell'umidità determina la temperatura massima della sauna. La somma dei valori della temperature e dell'umidità non può superare il limite massimo di 140 (temperatura 60 °C + umidità 80 rH). Tale limite è imposto da motivi di sicurezza. Se l'umidificatore è attivato e si cerca di regolare la temperatura su un valore troppo alto, il valore dell'umidità lampeggerà sul display.

2.3. Utilizzo degli accessori

È possibile avviare e arrestare indipendentemente dalle altre funzioni l'illuminazione e la ventilazione.

2.3.1. Illuminazione

È possibile impostare l'illuminazione della stanza della sauna in modo da poterla controllare dal quadro di comando. (Max 100 W.)

Accendere/spegnere le luci premendo il tasto del quadro di comando.

2.3.2. Ventilazione

Se si è installata una ventola all'interno della stanza della sauna, può essere collegata alla centralina e controllata dal quadro comandi.

Accendere la ventola premendo il tasto del quadro di comando.

IMPOSTAZIONI DI BASE

Modalità di base (stufa e umidificatore accesi)

Nella riga superiore viene visualizzata la temperatura della stanza della sauna. Nella riga inferiore viene visualizzato il livello di umidità (o il tempo di funzionamento rimanente, se l'umidificatore non è attivato).

Premere il tasto MENU per aprire il menu delle impostazioni.

Temperatura della stanza della sauna (visualizzato se la stufa è attivato)

Sul display viene visualizzata l'impostazione della temperatura della stanza della sauna. La spia della temperatura lampeggia.

- Modificare l'impostazione sulla temperatura desiderata con i tasti - e +.

- La somma della temperature e dell'umidità non può superare il limite massimo di 140 (▷2.2).

Premere il tasto MENU per accedere all'impostazione successiva.

Livello di umidità della stanza della sauna (visualizzato se l'umidificatore è attivato)

Sul display viene visualizzata l'impostazione dell'umidità della stanza della sauna. La spia dell'umidità lampeggia.

- Modificare l'impostazione sull'umidità desiderata con i tasti - e +.

- La somma della temperature e dell'umidità non può superare il limite massimo di 140 (▷2.2).

Premere il tasto MENU per accedere all'impostazione successiva.

Tempo di funzionamento restante

Premere i tasti - e + per regolare il tempo di funzionamento restante.

Esempio: la stufa rimarrà accesa per 3 ore e 40 minuti.

Tempo di preimpostazione (accensione programmata)

- Premere il tasto + fino a superare il tempo di funzionamento massimo. Sul display il simbolo del tempo di preimpostazione lampeggia.

- Selezionare il tempo di preimpostazione desiderato utilizzando i tasti – e +. Il tempo per l'accensione programmata può essere preimpostato con incrementi di 10 minuti.

Esempio: la stufa si accenderà dopo 10 minuti.

Premere il tasto MENU per uscire.

Modalità di base (con stufa e umidificatore spenti e conteggio per il tempo di preimpostazione)

Viene visualizzato il tempo di preimpostazione rimanente che scende, fino a quando non viene visualizzato zero, quindi gli apparecchi attivati (stufa e/o umidificatore) si accendono. Nella riga inferiore viene visualizzato il tempo di preimpostazione restante.

Figura 3a. Struttura del menu delle impostazioni (impostazioni di base)

IMPOSTAZIONI SUPPLEMENTARI

Standby della centralinaSul quadro comandi le luci dei tasti I/O si accendono.

	Apri il menu funzioni premendo contemporaneamente fino in fondo i tasti del quadro comandi –, MENU E +. Tieni premuto per 5 secondi.
[BHAW]	Tempo di funzionamento massimoÈ possibile modificare il tempo di funzionamento massimo con i tasti – e +. L’intervallo è compreso tra 1 e 12 ore (6 ore *)).Esempio: la stufa rimarrà accesa per 6 ore dall’accensione. (È possibile modificare il tempo di funzionamento rimanente, vedere la figura 3a.)
	Premere il tasto MENU per accedere all’impostazione successiva.
	Regolazione della lettura del sensoreÈ possibile correggere la lettura di +/-10 unità. La regolazione non influisce direttamente sul valore della temperatura misurata, ma modifica la curva di misurazione.
	Premere il tasto MENU per accedere all’impostazione successiva.
	La memoria per guasti di alimentazioneLa memoria per guasti di alimentazione può essere attivata (ON) o disattivata (OFF *).Se è acceso, il sistema si riaccende dopo un’interruzione elettrica.Se l’interruzione elettrica si verifica quando il sistema è spento, il sistema si arresta completamente. Sarà necessario premere il tasto I/O per riavviarlo.Le norme di sicurezza per l’utilizzo della memoria variano da regione a regione.
	Premere il tasto MENU per accedere all’impostazione successiva.
	Intervallo di deumidificazione della saunaL’intervallo di deumidificazione della sauna può essere attivato (ON) o disattivato (OFF*).L’intervallo comincia dopo che gli apparecchi sono stati spenti con i tasti I/O o quando trascorre il tempo di funzionamento impostato. Durante l’intervallola stufa è accesala temperatura della stanza della sauna è di 40 °C.Se una ventola è collegata alla centralina, si avvierà.La durata dell’intervallo è di 45 minuti. Quando il tempo trascorre, gli apparecchi si spengono automaticamente. È inoltre possibile interrompere manualmente l’intervallo in qualsiasi momento premendo il tasto I/O. La deumidificazione contribuisce a mantenere la sauna in buone condizioni.
	Premere il tasto MENU. La centralina passa alla modalità di standby.

- MENU +
- MENU +
- MENU +
- MENU +
- MENU +
- MENU +
- MENU +
- MENU +
- MENU +
5.8.8.1 8:6:00
5.8.8.1 8:6:00
5.8.8.1 8:6:00
5.8.8.1 8:6:00
5.8.8.1 8:6:00

3. ISTRUZIONI PER L'INSTALLAZIONE

I collegamenti elettrici della centralina devono essere eseguiti esclusivamente da un elettricista professionista autorizzato, in conformità con la normativa in vigore. Dopo aver completato l'installazione della centralina, la persona responsabile dell'installazione deve passare all'utente le istruzioni per l'installazione e l'uso allegate alla centralina e deve istruire l'utente su come utilizzare la stufa e la centralina.

3.1. Installazione del quadro di comando

Installare il quadro di comando all'esterno della stanza della sauna, in un luogo asciutto a una temperatura ambientale di >0 ^ e in posizione facilmente accessibile. Vedere la figura 4.

3.2. Installazione dell'unità di alimentazione

Installare l'unità di alimentazione su una parete esterna alla stanza della sauna, in un luogo asciutto a una temperatura ambientale di >0 °C. Vedere la figura 5 per istruzioni su come aprire il coperchio dell'unità di alimentazione e come fissare l'unità alla parete.

Nota! Non incassare l'unità di alimentazione all'interno della parete, poiché potrebbe verificarsi il surriscaldamento dei componenti interni dell'unità con conseguenti danni. Vedere la figura 5.

3.2.1. Collegamenti elettrici

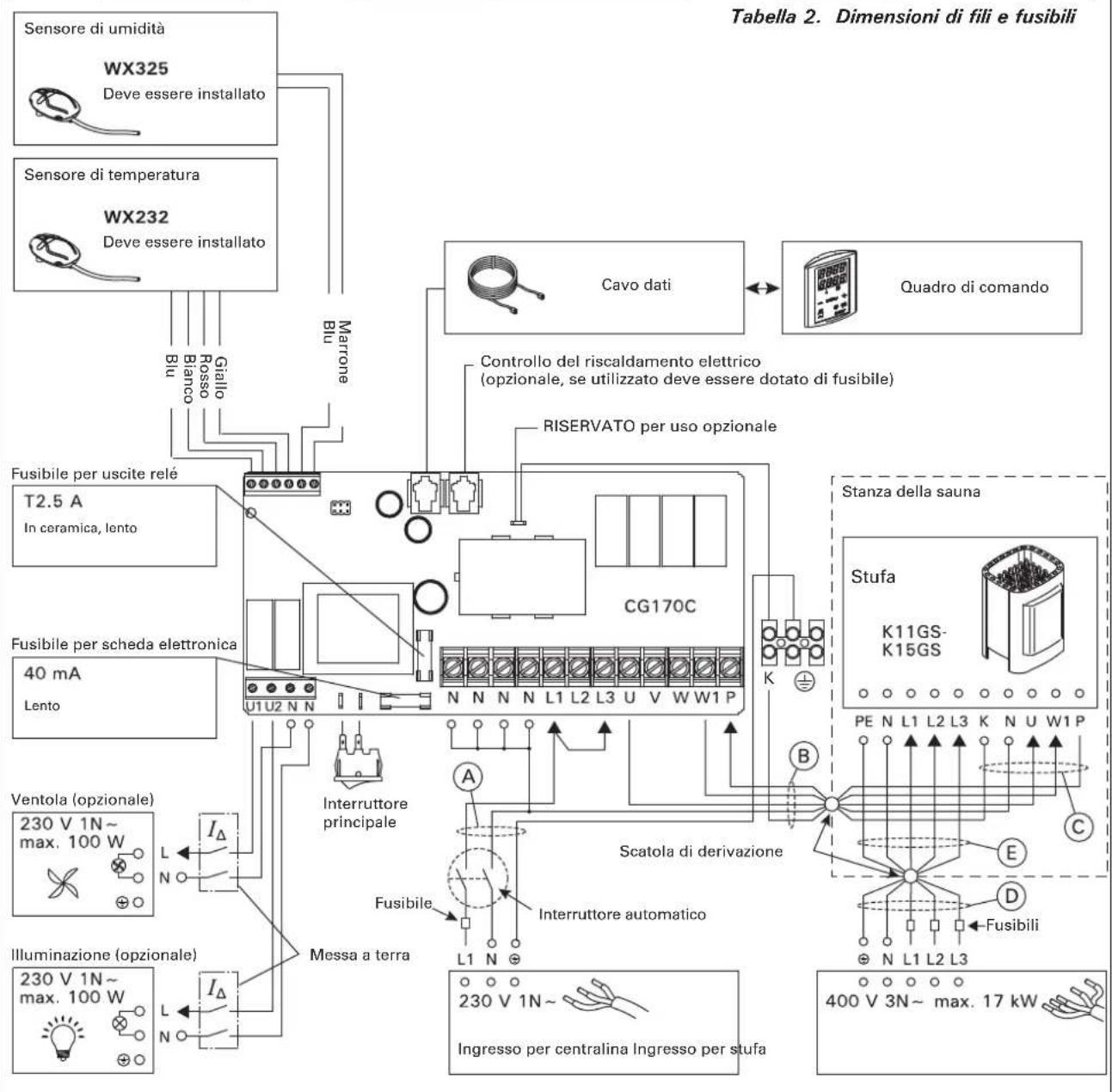

Le figure 6 e 7 mostra illustra i collegamenti elettrici dell'unità di alimentazione. La tabella 2 indica le dimensioni di fili e fusibili, a seconda della potenza di uscita della stufa. Per istruzioni più dettagliate, vedere le istruzioni per l'installazione e l'uso del modello della stufa utilizzato.

Il carico max. dalla centralina alla stufa è di 11 kW. Il carico max. per una stufa Combi con contattori incorporati è di 17 kW.

3.2.2. Guasti dei fusibili dell'unità di alimentazione Sostituire i fusibili bruciati con fusibili nuovi dello stesso valore. Nella figura 6 è illustrato l'inserimento dei fusibili nell'unità di alimentazione.

• Se si brucia il fusibile della scheda elettronica, è probabile l'unità di alimentazione sia guasta. È necessario un intervento di servizio.
• Se si brucia il fusibile della linea U1, U2, sussiste un problema dell'illuminazione o della ventola. Controllare il cablaggio e il funzionamento dell'illuminazione e della ventola.

D B 5 x 40 mm A C

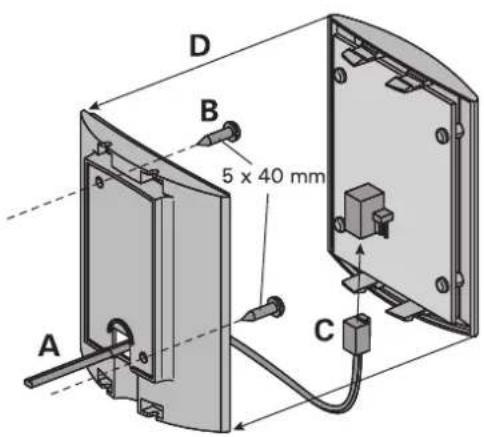

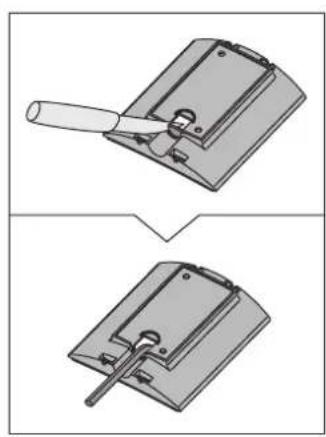

Figura 4. Installazione del quadro di comando

Figura 5. Apertura del coperchio dell'unità di alimentazione e montaggio dell'unità alla parete

Stufa Fusibili (A) Dimensioni fili (mm ^2 )
	Aper centralina	Dper stufa	Aper centralina	BH07RN-FCavo di connessione	C	Dper stufa	EH07RN-FCavo di connessione
K11GS 1	x 10 3 x 16 3	x 1,5 6 x 1	,5 6 x 1,5 5 x	2,5 5 x 2,5
K13,5GS	1 x 10 3 x 20	3 x 1,5 6 x	1,5 6 x 1,5 5 x	6,0 5 x 2,5
K15GS 1	x 10 3 x 25 3	x 1,5 6 x 1	,5 6 x 1,5 5 x	6,0 5 x 2,5

Tabella 2. Dimensioni di fili e fusibili Sensore di umidità WX325 Deve essere installato Sensore di temperatura WX232 Deve essere installato Giallo Blu Bianco Rosso Marrone Blu Cavo dati Quadro di comando Controllo del riscaldamento elettrico (opzionale, se utilizzato deve essere dotato di fusibile) RISERVATO per uso opzionale Fusibile per uscite relé T2.5 A In ceramica, lento Fusibile per scheda elettronica 40 mA Lento CG170C Stanza della sauna Stufa K11GS- K15GS PE N L1 L2 L3 K N U W1 P Ventola (opzionale) 230 V 1N~ max. 100 W IΔ L N Interruttore principale Scatola di derivazione Fusibile Interruttore automatico Messa a terra 230 V 1N~ 230 V 1N~ max. 100 W IΔ L N Ingresso per centralina Ingresso per stufa 400 V 3N~ max. 17 kW

Figura 6. Collegamenti elettrici (K11GS–K15GS)

Figura 7. Collegamenti elettrici Sensore di umidità WX325 Deve essere installato Sensore di temperatura WX232 Deve essere installato Balco Gallo Blu Bianco Marrone Cavo dati Quadro di comando RISERVATO per uso opzionale Controllo del riscaldamento elettrico (opzionale, se utilizzato deve essere dotato di fusibile) Fusibile per uscite relé T2.5 A In ceramica, lento CG170C Fusibile per scheda elettronica 40 mA Lento Ventola (opzionale) 230 V 1N~ max. 100 W Messa a terra IΔ L N Interruttore principale L1 L2 L3 N ⊕ 400 V 3N~ max. 11 kW Alimentazione elettrica Scatola di derivazione OPZIONE 1 A U V W N ⊕ L N P ⊕ OPZIONE 2 B U V W N W1 P ⊕ Stufa 2.3-11 kW Umidificatore max. 3.6 kW Stufa a vapore 2.9-9 kW

3.3. Installazione del sensore di temperatura

Controlla il posizionamento della sonda dalle istruzione della stufa.

Stufe montate a parete (figura 8)

- Fissare il sensore di temperatura sulla parete al di sopra della stufa, lungo la linea centrale verticale che corre parallela ai lati della stufa, con una distanza di 100 mm dal soffitto.

Stufe montate a pavimento (figura 9)

• Opzione 1: Fissare il sensore di temperatura sulla parete al di sopra della stufa, lungo la linea centrale verticale che corre parallela ai lati della stufa, con una distanza di 100 mm dal soffitto.
• Opzione 2: Fissare il sensore di temperatura sul soffitto al di sopra della stufa, a una distanza di 100–200 mm dalla linea centrale verticale del lato della stufa.

Con un umidificatore separato SS20(A), il sensore di temperatura non deve essere installato nell'area colpita dal vapore.

NOTA: Non installare il sensore di temperatura a meno di 1000 mm da uno sfiatatoio onnidirezionale o a meno di 500 mm da uno sfiatatoio non rivolto verso il sensore. Vedere la figura 10. Il flusso di aria in prossimità degli sfiatatoi raffredda il sensore, che potrebbe pertanto riportare alla centralina misurazioni della temperatura non corrette, con conseguente surriscaldamento della stufa.

3.4. Installazione del sensore di umidità

Fissare il sensore di umidità alla parete, quanto più lontano possibile dalla stufa e a una distanza di 500–700 mm dal soffitto. Vedere le figure 8 e 9.

3.5. Ripristino del limitatore termico di sicurezza

La scatola del sensore (WX232) contiene un sensore di temperatura e una protezione termica di sicurezza. Se la temperatura dell'area in cui si trova il sensore sale a un valore eccessivo, la protezione termica di sicurezza scollega l'alimentazione della stufa. La figura 11 mostra come reimpostare la protezione termica di sicurezza.

NOTA: Il motivo per cui è scattata deve essere determinato prima di premere il pulsante.

1100 mm 100 mm 150 mm WX232 WX325 Sensore di umidità 100 mm 100 mm 100 mm WX232 Sensore di temperatura min. 500 mm max. 700 mm Area consentita per il sensore WX325

Figura 8. Posizione dei sensori di temperatura e umidità con stufe montate a parete

IT

100 mm WX232 100 mm WX232 100 mm max. 200 mm min. 100 mm max. WX232 min. 500 mm max. 700 mm WX325 Sensore di umidità 100 mm WX232 Sensore di temperatura min. 500 mm max. 700 mm 100 mm Area consentita per il sensore WX325

Figura 9. Posizione dei sensori di temperatura e umidità con stufe montate a pavimento

IT

>1000 mm 360°

>500 mm 180°

Figura 10. Distanza minima tra il sensore e gli sfiatatoi

WX232

Figura 11. Pulsante di ripristino per il limitatore termico di sicurezza

1 Quadro di comando (CG170C) WX355
2 Sensore di temperatura WX232
3 Sensore di umidità WX325
4 Cavo dati 5 m WX311
5 Prolunga cavo dati di 10 m (opzionale) WX313
6 Circuiti WX356

Consigliamo di usare esclusivamente le parti di ricambio originali del produttore.

HARVIA

PL12

40951 Muurame

Finland

www.harvia.fi
