Griffin CG170 - Sauna HARVIA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Centro di controllo per stufa sauna
Marca	Harvia
Modello	Griffin CG170
Dimensioni del pannello di controllo	94 x 28 x 113 mm
Dimensioni dell'unità di alimentazione	270 x 80 x 201 mm
Dimensioni del sensore di temperatura	51 x 73 x 27 mm
Peso del sensore	175 g
Lunghezza del cavo di comando	5 m (max 30 m con prolunga)
Alimentazione	400 V 3N~, carico max 17 kW
Controllo illuminazione	230 V 1N~, max 100 W
Controllo ventilatore	230 V 1N~, max 100 W
Intervallo di temperatura regolabile	40–110 °C
Durata di funzionamento	Famiglia: 1–6 h, Pubblico: 1–12 h
Durata di preprogrammazione	0–12 h
Sensore di temperatura	NTC 22 kΩ a 25°C, con sicurezza surriscaldamento resettabile
Sensore aggiuntivo opzionale	WX325
Numero max di unità di alimentazione in parallelo	8 (Multidrive)
Funzioni principali	Controllo indipendente di illuminazione e ventilatore, preprogrammazione, visualizzazione errori
Installazione	Pannello di controllo all'esterno della sauna, unità di alimentazione all'esterno, sensore all'interno della sauna
Sicurezza	Arresto automatico in caso di surriscaldamento, fusibili di protezione, sicurezza surriscaldamento resettabile

Domande frequenti - Griffin CG170 HARVIA

Come avviare la stufa con il centro di controllo Griffin CG170?

Premere il pulsante E/S sul pannello di controllo. Il display mostra la temperatura impostata e l'ora. La stufa riscalda fino alla temperatura desiderata, poi gli elementi si spengono automaticamente.

Come impostare la durata di funzionamento della sauna?

Utilizzare il menu delle impostazioni (vedere figure 3a e 3b del manuale). La durata può essere impostata da 1 a 6 ore per una sauna familiare e da 1 a 12 ore per una sauna pubblica.

Cosa significa un codice di errore 'E' sul display?

Un codice di errore indica un malfunzionamento. Consultare la tabella dei messaggi di errore nel manuale. Tutte le riparazioni devono essere eseguite da un professionista qualificato.

Come resettare la sicurezza di surriscaldamento?

Prima di resettare, determinare la causa dell'arresto. Quindi, premere il pulsante di reset situato nel contenitore del sensore di temperatura (vedere figura 11).

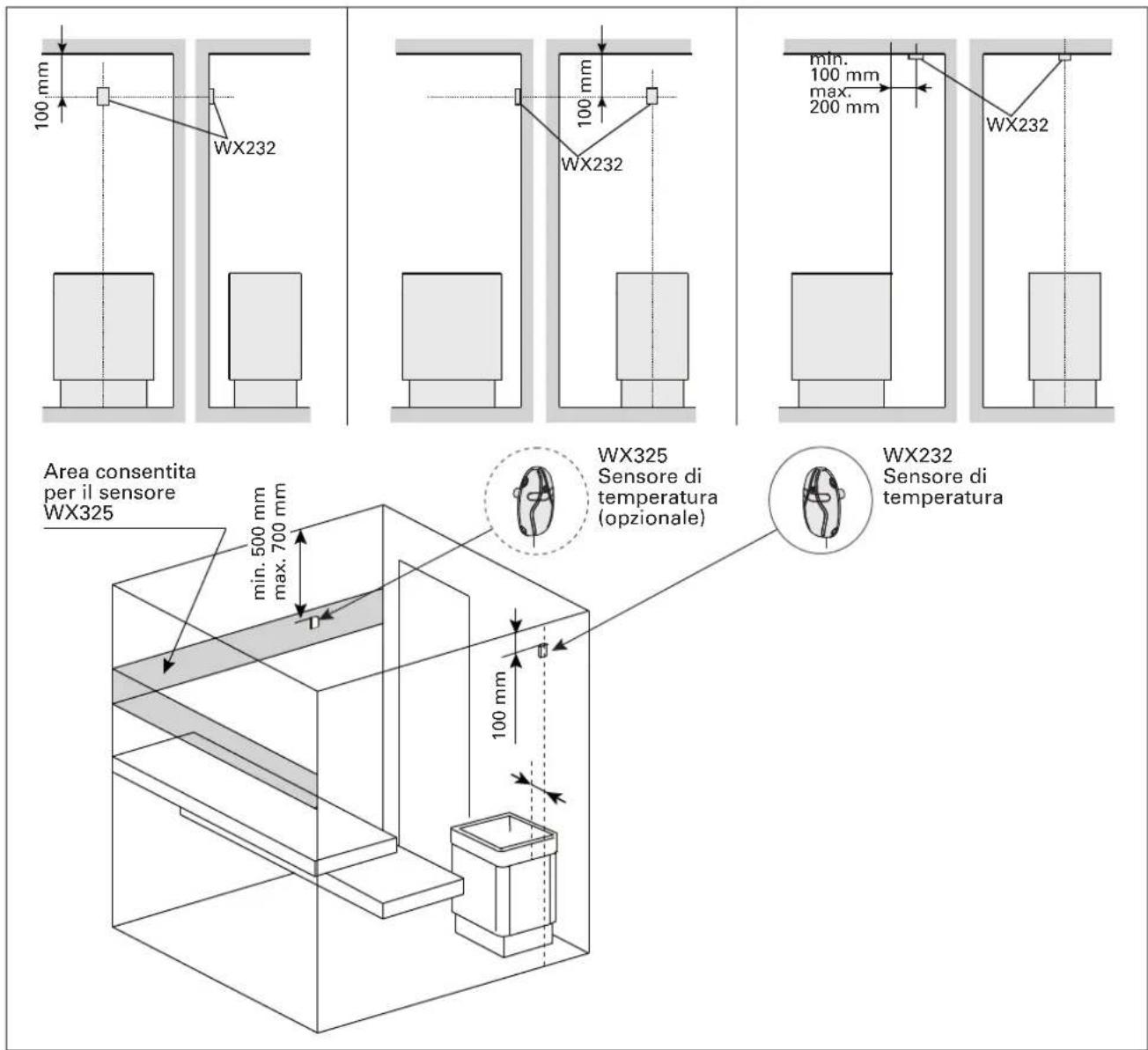

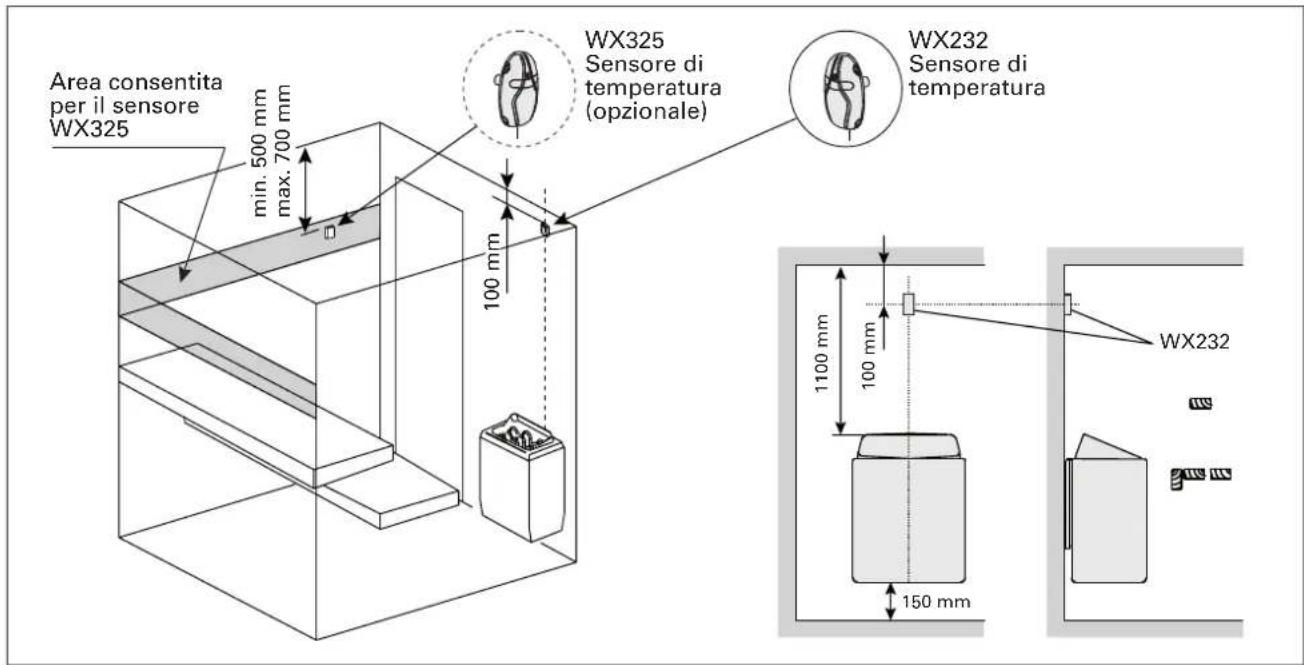

Dove installare il sensore di temperatura WX232?

Per una stufa a parete, fissare il sensore alla parete sopra la stufa, a 100 mm dal soffitto. Per una stufa a pavimento, è possibile fissarlo alla parete allo stesso modo o al soffitto a 100–200 mm dall'asse verticale della stufa.

Posso controllare l'illuminazione della sauna con il CG170?

Sì, il centro di controllo può gestire l'illuminazione (max 100 W). Premere il pulsante dedicato sul pannello di controllo per accendere o spegnere le luci.

Come collegare più stufe a un unico pannello di controllo?

Utilizzare la funzione Multidrive: collegare fino a 8 unità di alimentazione in parallelo. Collegarle con cavi Multidrive e connettere il pannello di controllo alla prima o all'ultima unità.

Qual è la lunghezza massima del cavo di comando?

Il cavo fornito è di 5 m. È possibile utilizzare una prolunga di 10 m, per una lunghezza totale massima di 30 m.

Come modificare le impostazioni di temperatura e preprogrammazione?

Le impostazioni si modificano tramite il menu del pannello di controllo. Le istruzioni dettagliate sono fornite nelle figure 3a e 3b del manuale. I valori vengono salvati in memoria.

Dove installare l'unità di alimentazione del Griffin CG170?

Installare l'unità di alimentazione su una parete all'esterno della sauna, in un luogo asciutto con temperatura ambiente superiore a 0 °C. Non incassarla nella parete per evitare surriscaldamento.

MANUALE UTENTE Griffin CG170 HARVIA

Le presenti istruzioni per l'installazione e l'utilizzo sono dirette ai proprietari e agli incaricati della gestione di saune, stufe e centraline e agli elettricisti responsabili dell'installazione di stufe e centraline. Dopo aver installato la centralina, le presenti istruzioni di installazione devono essere consegnate al proprietario della sauna, della stufa o della centralina, oppure alla persona incaricata della manutenzione.

CENTRALINA HARVIA GRIFFIN (CG170)

Utilizzo della centralina: la centralina deve essere adoperata per controllare le funzioni della stufa della sauna. Non deve essere utilizzata per alcun altro scopo.

Complimenti per l'ottima scelta!

INDICE

1. HARVIA GRIFFIN....67

1.1. Informazioni generali....67
1.2. Dati tecnici....67
1.3. Risoluzione dei problemi .....67

1. ISTRUZIONI PER L'USO....68

2.1. Uso della stufa 68
2.1.1. Accensione della stufa....68
2.1.2. Spegnimento della stufa....68
2.2. Modifica delle impostazioni 68
2.3. Utilizzo degli accessori....68
2.3.1. Illuminazione 68
2.3.2. Ventilazione....68

1. ISTRUZIONI PER L'INSTALLAZIONE....71

3.1. Installazione del quadro di comando....71
3.2. Installazione dell'unità di alimentazione .....71

3.2.1. Collegamenti elettrici 72
3.2.2. Guasti dei fusibili dell'unità di alimentazione72
3.2.3. Multidrive....73

3.3. Installazione dei sensori di temperatura....73

3.3.1. Installazione del sensore di temperatura
WX232....73
3.3.2. Installazione del sensore di temperatura
WX325 (opzionale)....73

3.4. Ripristino del limitatore termico di sicurezza......75

1. PEZZI DI RICAMBIO....75

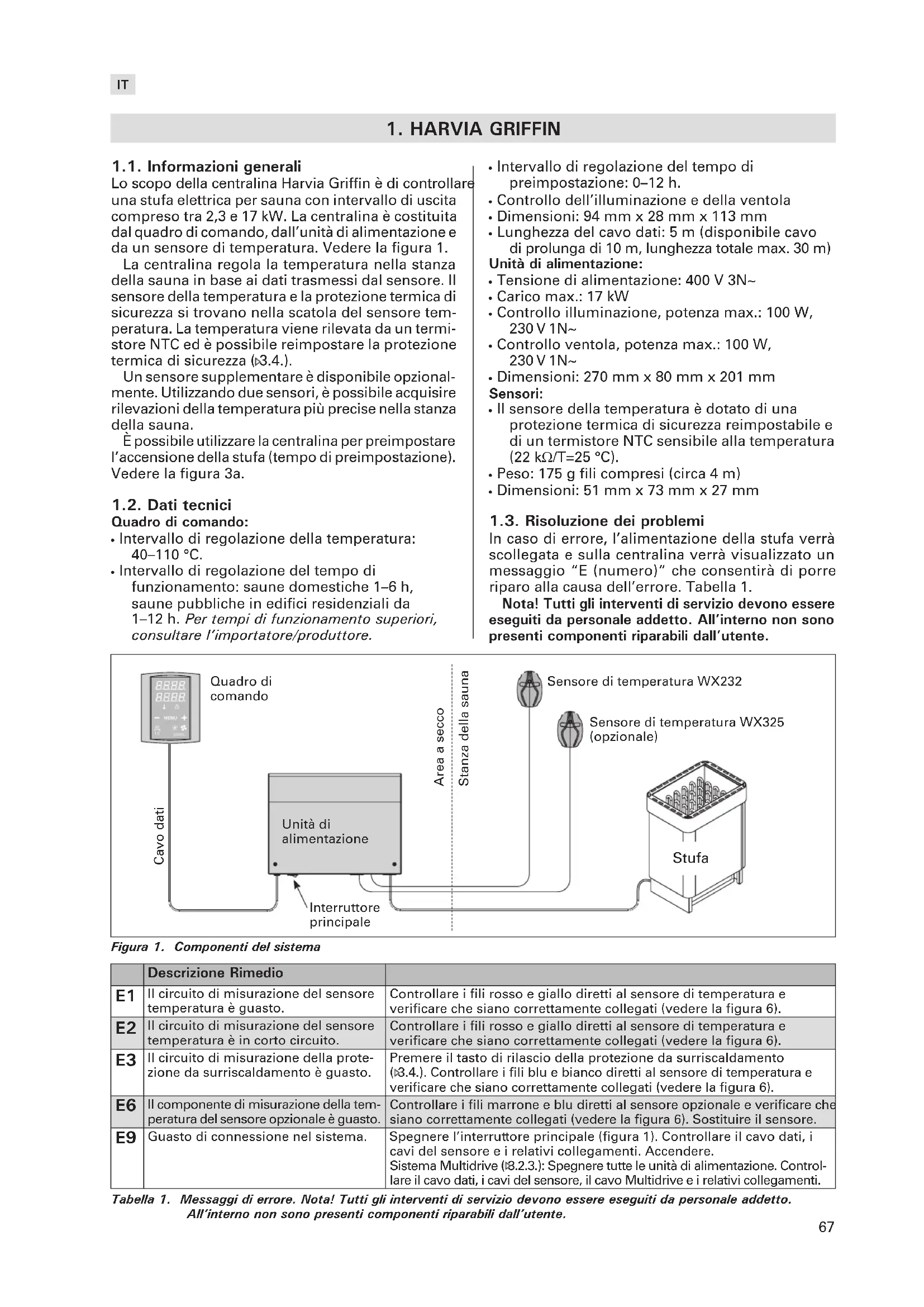

1. HARVIA GRIFFIN 1. HARVIA GRIFFIN

1.1. Yleistä

1.1. Informazioni generali

Lo scopo della centralina Harvia Griffin è di controllare una stufa elettrica per sauna con intervallo di uscita compreso tra 2,3 e 17 kW. La centralina è costituita dal quadro di comando, dall'unità di alimentazione e da un sensore di temperatura. Vedere la figura 1.

La centralina regola la temperatura nella stanza della sauna in base ai dati trasmessi dal sensore. Il sensore della temperatura e la protezione termica di sicurezza si trovano nella scatola del sensore temperatura. La temperatura viene rilevata da un termistore NTC ed è possibile reimpostare la protezione termica di sicurezza (3.4.).

Un sensore supplementare è disponibile opzionalmente. Utilizzando due sensori, è possibile acquisire rilevazioni della temperatura più precise nella stanza della sauna.

È possibile utilizzare la centralina per preimpostare l'accensione della stufa (tempo di preimpostazione). Vedere la figura 3a.

1.2. Dati tecnici

Quadro di comando:

• Intervallo di regolazione della temperatura: 40–110 °C.

• Intervallo di regolazione del tempo di funzionamento: saune domestiche 1–6 h, saune pubbliche in edifici residenziali da 1–12 h. Per tempi di funzionamento superiori, consultare l'importatore/produttore.

• Intervallo di regolazione del tempo di preimpostazione: 0–12 h.

• Controllo dell'illuminazione e della ventola
  • Dimensioni: 94 mm x 28 mm x 113 mm
• Lunghezza del cavo dati: 5 m (disponibile cavo di prolunga di 10 m, lunghezza totale max. 30 m)
  • Tensione di alimentazione: 400 V 3N\~
  • Carico max.: 17 kW
• Controllo illuminazione, potenza max.: 100 W, 230 V 1N\~
• Controllo ventola, potenza max.: 100 W, 230 V 1N\~
• Dimensioni: 270 mm x 80 mm x 201 mm Sensori:
• Il sensore della temperatura è dotato di una protezione termica di sicurezza reimpostabile e di un termistore NTC sensibile alla temperatura (22 kΩ/T=25 °C).
• Peso: 175 g fili compresi (circa 4 m)
  • Dimensioni: 51 mm x 73 mm x 27 mm

Unità di alimentazione:

1.3. Risoluzione dei problemi

In caso di errore, l'alimentazione della stufa verrà scollegata e sulla centralina verrà visualizzato un messaggio "E (numero)" che consentirà di porre riparo alla causa dell'errore. Tabella 1.

Nota! Tutti gli interventi di servizio devono essere eseguiti da personale addetto. All'interno non sono presenti componenti riparabili dall'utente.


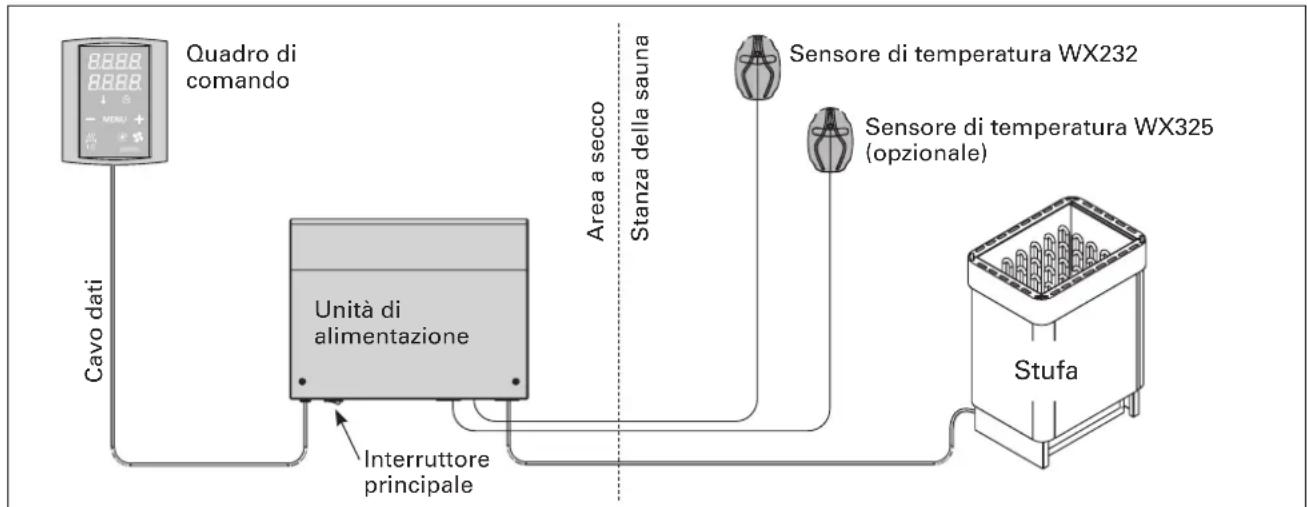

Figura 1. Componenti del sistema

	Descrizione Rimedio
E1	Il circuito di misurazione del sensore temperatura è guasto.	Controllare i fili rosso e giallo diretti al sensore di temperatura e verificare che siano correttamente collegati (vedere la figura 6).
E2	Il circuito di misurazione del sensore temperatura è in corto circuito.	Controllare i fili rosso e giallo diretti al sensore di temperatura e verificare che siano correttamente collegati (vedere la figura 6).
E3	Il circuito di misurazione della protezione da surriscaldamento è guasto.	Premere il tasto di rilascio della protezione da surriscaldamento (8.4.). Controllare i fili blu e bianco diretti al sensore di temperatura e verificare che siano correttamente collegati (vedere la figura 6).
E6	Il componente di misurazione della temperatura del sensore opzionale è guasto.	Controllare i fili marrone e blu diretti al sensore opzionale e verificare che siano correttamente collegati (vedere la figura 6). Sostituire il sensore.
E9	Guasto di connessione nel sistema.	Spegnere l'interruttore principale (figura 1). Controllare il cavo dati, i cavi del sensore e i relativi collegamenti. Accendere.Sistema Multidrive (8.2.3.): Spegnere tutte le unità di alimentazione. Controllare il cavo dati, i cavi del sensore, il cavo Multidrive e i relativi collegamenti.

Tabella 1. Messaggi di errore. Nota! Tutti gli interventi di servizio devono essere eseguiti da personale addetto. All'interno non sono presenti componenti riparabili dall'utente.

2. ISTRUZIONI PER L'USO

2.1. Uso della stufa

Dopo aver collegato la centralina all'alimentazione e aver portato in posizione On l'interruttore principale (vedere la figura 1), la centralina passa in modalità di standby ed è pronta all'uso. Sul quadro comandi la luce del tasto I/O si accende.

Prima di accendere la stufa, controllare sempre che non vi siano oggetti appoggiati sopra né nelle immediate vicinanze.

2.1.1. Accensione della stufa

Accendere la stufa premendo il tasto I/O del quadro comandi.

Quando si accende la stufa, nella riga superiore del display viene visualizzata la temperatura impostata, mentre in quella inferiore per cinque secondi il tempo di attività impostato.

Quando nella stanza della sauna viene raggiunta la temperatura desiderata, le resistenze vengono spente automaticamente. Per mantenere la temperatura desiderata, la centralina accende e spegne periodicamente le resistenze in modo automatico.

Se la stufa è efficiente e la sauna è stata assemblata correttamente, la sauna impiega non più di un'ora a riscaldarsi.

2.1.2. Spegnimento della stufa

La stufa si spegne e la centralina passa in modalità di standby quando

• viene premuto il tasto I/O
• trascorre il tempo di funzionamento oppure
• si verifica un errore.

NOTA! È essenziale verificare che la centralina interrompa l'alimentazione alla stufa dopo che il tempo di funzionamento è trascorso, la deumidificazione è terminata o la stufa è stata spenta manualmente.

2.2. Modifica delle impostazioni

La struttura del menu delle impostazioni e la modifica delle impostazioni sono illustrate nelle figure 3a e 3b.

Il valore della temperatura programmata e tutti i valori delle impostazioni supplementari rimangono memorizzati, e verranno applicati anche alla successiva accensione del dispositivo.

2.3. Utilizzo degli accessori

È possibile avviare e arrestare indipendentemente dalle altre funzioni l'illuminazione e la ventilazione.

2.3.1. Illuminazione

È possibile impostare l'illuminazione della stanza della sauna in modo da poterla controllare dal quadro di comando. (Max 100 W.)

Accendere/spegnere le luci premendo il tasto del quadro di comando.

2.3.2. Ventilazione

Se si è installata una ventola all'interno della stanza della sauna, può essere collegata alla centralina e controllata dal quadro comandi.

Accendere la ventola premendo il tasto del quadro di comando.

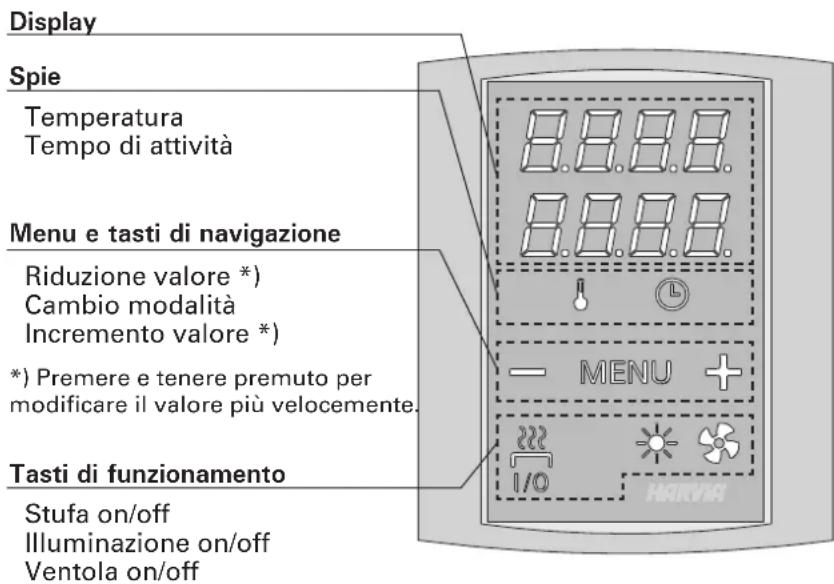

Display Spie Temperatura Tempo di attività Menu e tasti di navigazione Riduzione valore *) Cambio modalità Incremento valore *) *) Premere e tenere premuto per modificare il valore più velocemente. Tasti di funzionamento Stufa on/off Illuminazione on/off Ventola on/off

Figura 2. Quadro di comando

IMPOSTAZIONI DI BASE

Modalità di base (stufa accesa)

Nella riga superiore viene visualizzata la temperatura della sauna. Nella riga inferiore viene visualizzato il tempo di attività restante. Entrambe le spie si accendono.

	Premere il tasto MENU per aprire il menu delle impostazioni.
	Temperatura della stanza della saunaSul display viene visualizzata l'impostazione della temperatura della stanza della sauna. La spia della temperatura lampeggia.Modificare l'impostazione sulla temperatura desiderata con i tasti - e + . L'intervallo è compreso tra 40 e 110 °C.
	Premere il tasto MENU per accedere all'impostazione successiva.
	Tempo di funzionamento restantePremere i tasti - e + per regolare il tempo di funzionamento restante.Esempio: la stufa rimarrà accesa per 3 ore e 40 minuti.
	Tempo di preimpostazione (accensione programmata)Premere il tasto + fino a superare il tempo di funzionamento massimo. Sul display il simbolo del tempo di preimpostazione lampeggia.Selezionare il tempo di preimpostazione desiderato utilizzando i tasti - e + . Il tempo per l'accensione programmata può essere preimpostato con incrementi di 10 minuti.Esempio: la stufa si accenderà dopo 10 minuti.
	Premere il tasto MENU per uscire.

Modalità di base (con stufa spenta e conteggio per il tempo di preimpostazione)

Viene visualizzato il tempo di preimpostazione rimanente che scende, fino a quando non viene visualizzato zero, quindi la stufa si accende.

Figura 3a. Struttura del menu delle impostazioni (impostazioni di base)

IMPOSTAZIONI SUPPLEMENTARI

Standby della centralinaSul quadro comandi la luce del tasto I/O si accende.

	Apri il menu funzioni premendo contemporaneamente fino in fondo i tasti del quadro comandi –, MENU E +. Tieni premuto per 5 secondi.
	Tempo di funzionamento massimoÈ possibile modificare il tempo di funzionamento massimo con i tasti – e +. L’intervallo è compreso tra 1 e 12 ore (6 ore *)).Esempio: la stufa rimarrà accesa per 6 ore dall’accensione. (È possibile modificare il tempo di funzionamento rimanente, vedere la figura 3a.)
	Premere il tasto MENU per accedere all’impostazione successiva.
	Regolazione della lettura del sensoreÈ possibile correggere la lettura di +/-10 unità. La regolazione non influisce direttamente sul valore della temperatura misurata, ma modifica la curva di misurazione.
	Premere il tasto MENU per accedere all’impostazione successiva.
	La memoria per guasti di alimentazioneLa memoria per guasti di alimentazione può essere attivata (ON) o disattivata (OFF *).Se è acceso, il sistema si riaccende dopo un’interruzione elettrica.Se l’interruzione elettrica si verifica quando il sistema è spento, il sistema si arresta completamente. Sarà necessario premere il tasto I/O per riavviarlo.Le norme di sicurezza per l’utilizzo della memoria variano da regione a regione.
	Premere il tasto MENU per accedere all’impostazione successiva.
	Intervallo di deumidificazione della saunaL’intervallo di deumidificazione della sauna può essere attivato (ON) o disattivato (OFF*).L’intervallo comincia dopo che gli apparecchi sono stati spenti con i tasti I/O o quando trascorre il tempo di funzionamento impostato. Durante l’intervallola stufa è accesala temperatura della stanza della sauna è di 40 °C.Se una ventola è collegata alla centralina, si avvierà.La durata dell’intervallo è di 45 minuti. Quando il tempo trascorre, gli apparecchi si spengono automaticamente. È inoltre possibile interrompere manualmente l’intervallo in qualsiasi momento premendo il tasto I/O. La deumidificazione contribuisce a mantenere la sauna in buone condizioni.
Deumidificazione della sauna in corso
	Premere il tasto MENU. La centralina passa alla modalità di standby.

*) impostazione predefinita

Figura 3b. Struttura del menu delle impostazioni (impostazioni supplementari)

3. ISTRUZIONI PER L'INSTALLAZIONE

I collegamenti elettrici della centralina devono essere eseguiti esclusivamente da un elettricista professionista autorizzato, in conformità con la normativa in vigore. Dopo aver completato l'installazione della centralina, la persona responsabile dell'installazione deve passare all'utente le istruzioni per l'installazione e l'uso allegate alla centralina e deve istruire l'utente su come utilizzare la stufa e la centralina.

3.1. Installazione del quadro di comando

Installare il quadro di comando all'esterno della stanza della sauna, in un luogo asciutto a una temperatura ambientale di >0 °C e in posizione facilmente accessibile. Vedere la figura 4.

3.2. Installazione dell'unità di alimentazione

Installare l'unità di alimentazione su una parete esterna alla stanza della sauna, in un luogo asciutto a una temperatura ambientale di >0 °C. Vedere la figura 5 per istruzioni su come aprire il coperchio dell'unità di alimentazione e come fissare l'unità alla parete.

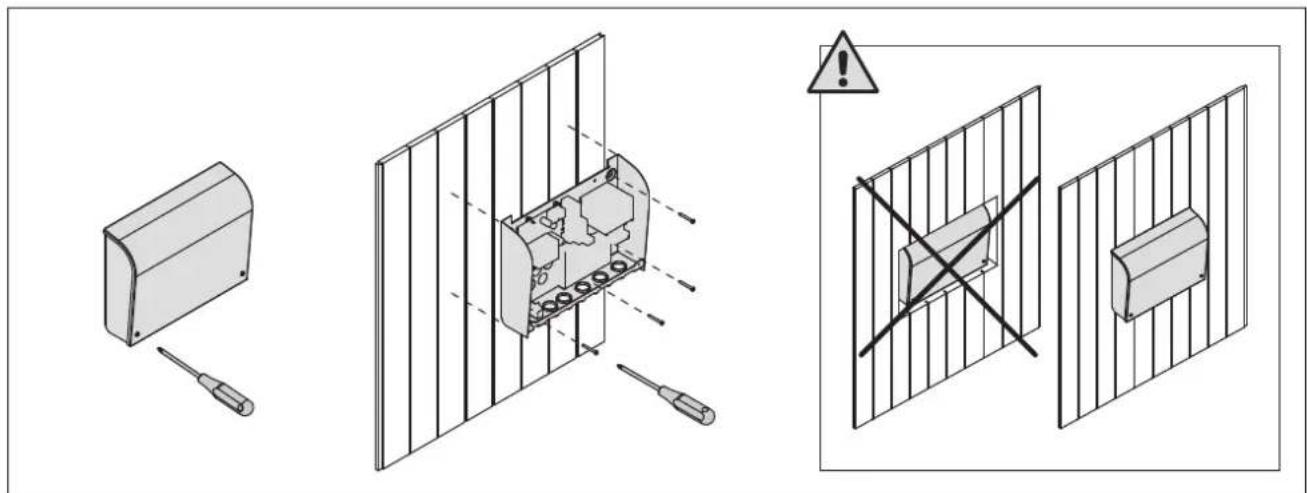

Nota! Non incassare l'unità di alimentazione al-l'interno della parete, poiché potrebbe verificarsi il surriscaldamento dei componenti interni dell'unità con conseguenti danni. Vedere la figura 5.

3.2.1. Collegamenti elettrici

La figura 6 mostra illustra i collegamenti elettrici dell'unità di alimentazione. Per istruzioni più dettagliate, vedere le istruzioni per l'installazione e l'uso del modello della stufa utilizzato.

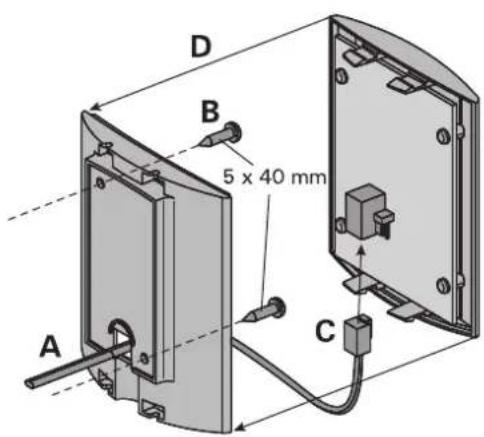

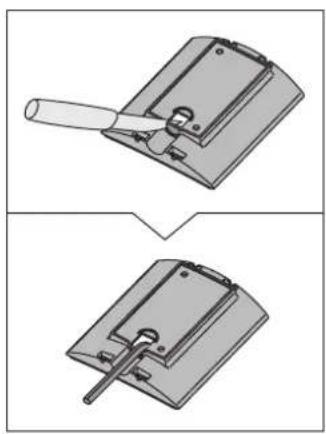

A. Inserire il cavo dati all'interno del foro del coperchio posteriore.
B. Fissare il coperchio posteriore alla parete con le viti.
C. Inserire il cavo dati nel connettore.
D. Premere il coperchio anteriore in quello posteriore.

D B 5 x 40 mm A C

Figura 4. Installazione del quadro di comando

Figura 5. Apertura del coperchio dell'unità di alimentazione e montaggio dell'unità alla parete

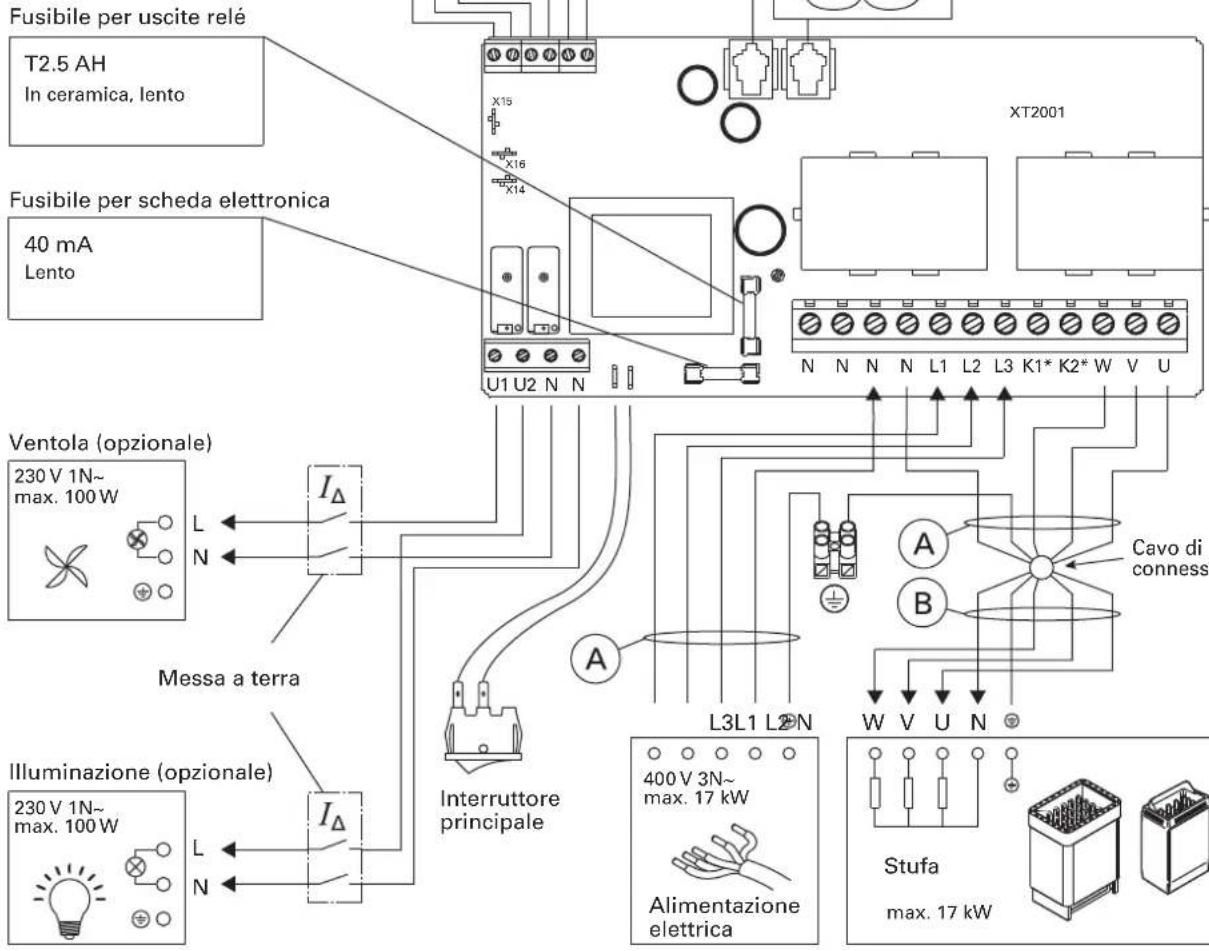

3.2.2. Guasti dei fusibili dell'unità di alimentazione Sostituire i fusibili bruciati con fusibili nuovi dello stesso valore. Nella figura 6 è illustrato l'inserimento dei fusibili nell'unità di alimentazione.

- Se si brucia il fusibile della scheda elettronica, è probabile l'unità di alimentazione sia guasta. È necessario un intervento di servizio.

- Se si brucia il fusibile della linea U1, U2, sussiste un problema dell'illuminazione o della ventola. Controllare il cablaggio e il funzionamento dell'illuminazione e della ventola.

PotenzakW	FusibiliA	A mm^2	B (H07RN-F) mm^2
0–6 3 x 10 5 x 1,5 5 x 1,5
<6–11 3 x 16 5 x 2,5 5 x 1,5
<11–17 3 x 25 5 x 6 5 x 2,5

*K1 Controllo del riscaldamento elettrico (max 100 W) (opzionale, se utilizzato deve essere dotato di fusibile) *K2 = W K1 + K2 + W max 5670 W (L3)

Fusibile per uscite relé T2.5 AH In ceramica, lento Fusibile per scheda elettronica 40 mA Lento XT2001 U1 U2 N N N N N L1 L2 L3 K1* K2* W V U Ventola (opzionale) 230 V 1N~ max. 100 W L N IΔ Messa a terra IΔ Interruttore principale Cavo di connessi A B L3L1 L2N W V U N Illuminazione (opzionale) 230 V 1N~ max. 100 W L N 400 V 3N~ max. 17 kW Alimentazione elettrica Stufa max. 17 kW

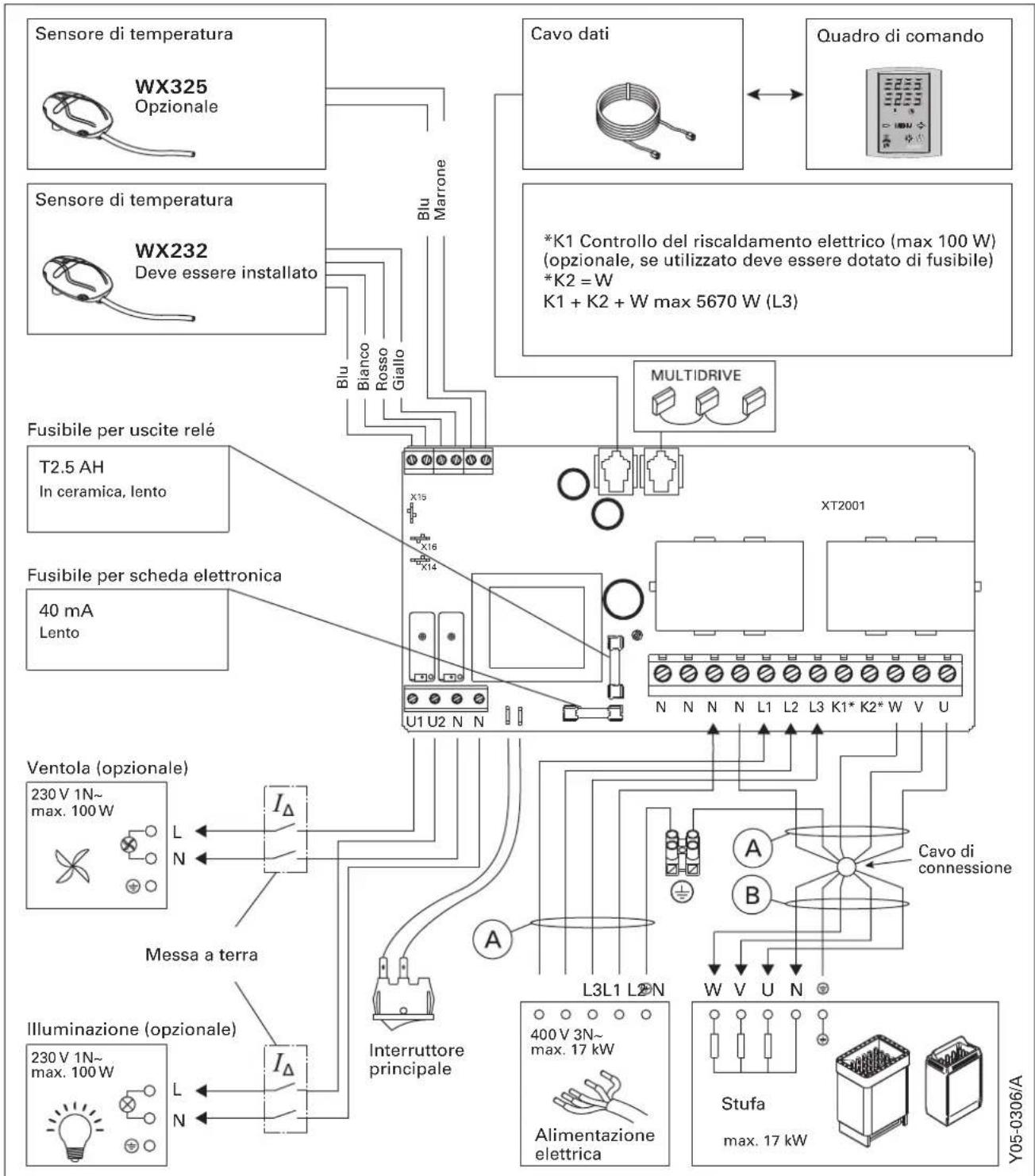

Figura 6. Collegamenti elettrici

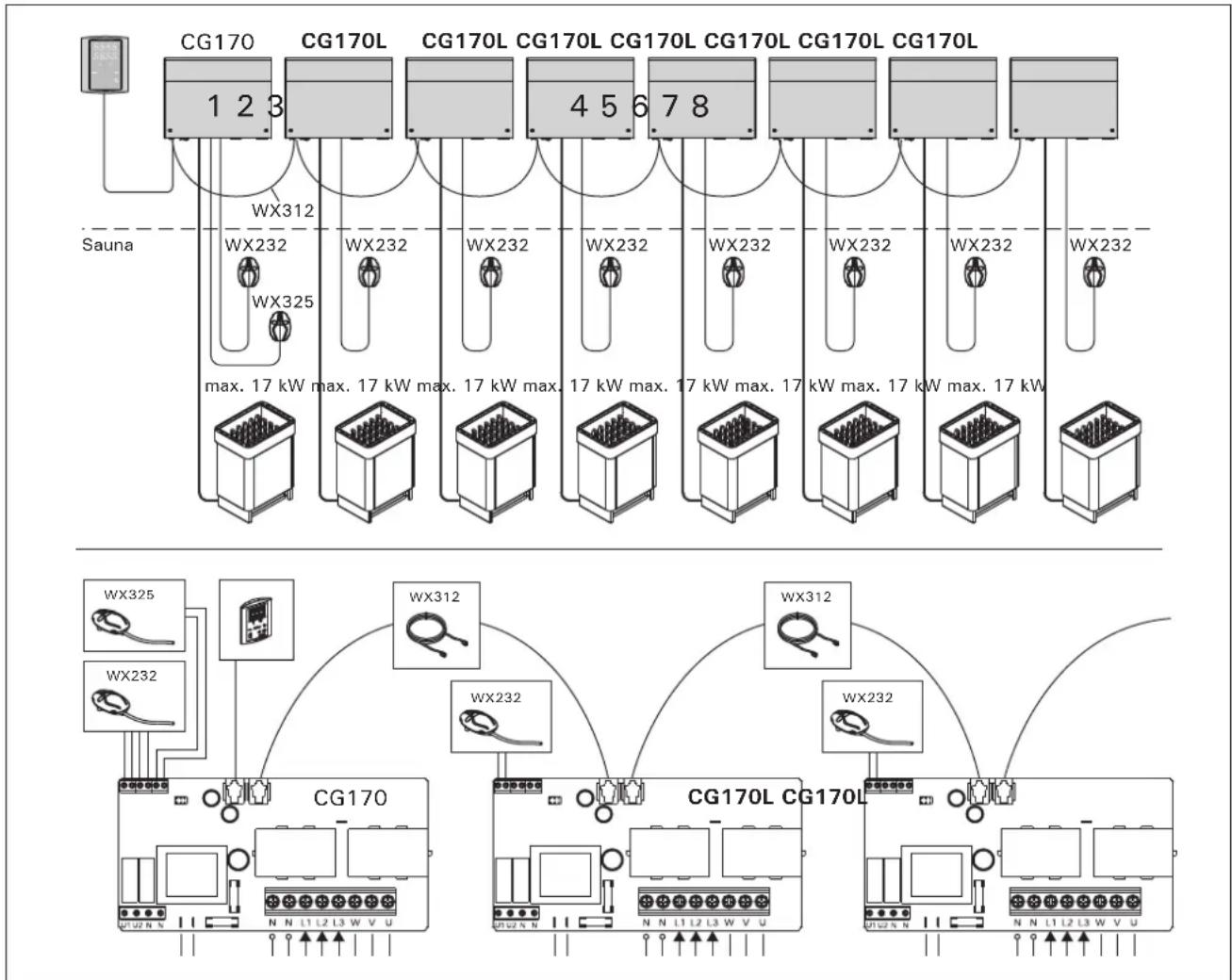

3.2.3. Multidrive

È possibile collegare in serie fino a 8 unità di alimentazione, in modo che condividano lo stesso quadro di comando. Il principio di collegamento viene illustrato nella figura 7.

1. Collegare il quadro di comando alla prima o all'ultima unità di alimentazione nella catena.
2. Collegare i sensori di temperatura alla prima unità di alimentazione nella catena. Installare i sensori nella stanza della sauna come descritto nella sezione 3.3.
3. Collegare un sensore di temperatura alle restanti unità di alimentazione. Collegare solo la protezione da surriscaldamento (fili blu e bianco). Installare i sensori nella stanza della sauna come descritto nella sezione 3.3.
4. Collegare insieme le unità di alimentazione con i cavi Multidrive.

3.3. Installazione dei sensori di temperatura NOTA: Non installare il sensore di temperatura a meno di 1000 mm da uno sfiatatoio onnidirezionale o a meno di 500 mm da uno sfiatatoio non rivolto verso il sensore. Vedere la figura 10. Il flusso di aria in prossimità degli sfiatatoi raffredda il sensore, che potrebbe pertanto riportare alla centralina misurazioni della temperatura non corrette, con conseguente surriscaldamento della stufa.

3.3.1. Installazione del sensore di temperatura WX232

Controlla il posizionamento della sonda dalle istruzione della stufa.

Stufe montate a parete (figura 8)

- Fissare il sensore di temperatura sulla parete al di sopra della stufa, lungo la linea centrale verticale che corre parallela ai lati della stufa, con una distanza di 100 mm dal soffitto.

Stufe montate a pavimento (figura 9)

• Opzione 1: Fissare il sensore di temperatura sulla parete al di sopra della stufa, lungo la linea centrale verticale che corre parallela ai lati della stufa, con una distanza di 100 mm dal soffitto.
• Opzione 2: Fissare il sensore di temperatura sul soffitto al di sopra della stufa, a una distanza di 100–200 mm dalla linea centrale verticale del lato della stufa.

3.3.2. Installazione del sensore di temperatura WX325 (opzionale)

Fissare il sensore di temperatura alla parete, quanto più lontano possibile dalla stufa e a una distanza di 500–700 mm dal soffitto. Vedere le figure 8 e 9.

Figura 7. Multidrive

Area consentita per il sensore WX325 min. 500 mm max. 700 mm 100 mm WX325 Sensore di temperatura (opzionale) WX232 Sensore di temperatura 1100 mm 100 mm WX232 150 mm

Figura 8. Posizione dei sensori di temperatura con stufe montate a parete

100 mm WX232 100 mm WX232 min. 100 mm max. 200 mm WX232 Area consentita per il sensore WX325 min. 500 mm max. 700 mm WX325 Sensore di temperatura (opzionale) 100 mm WX232 Sensore di temperatura

Figura 9. Posizione dei sensori di temperatura con stufe montate a pavimento

IT

>1000 mm 360° 180° >500 mm

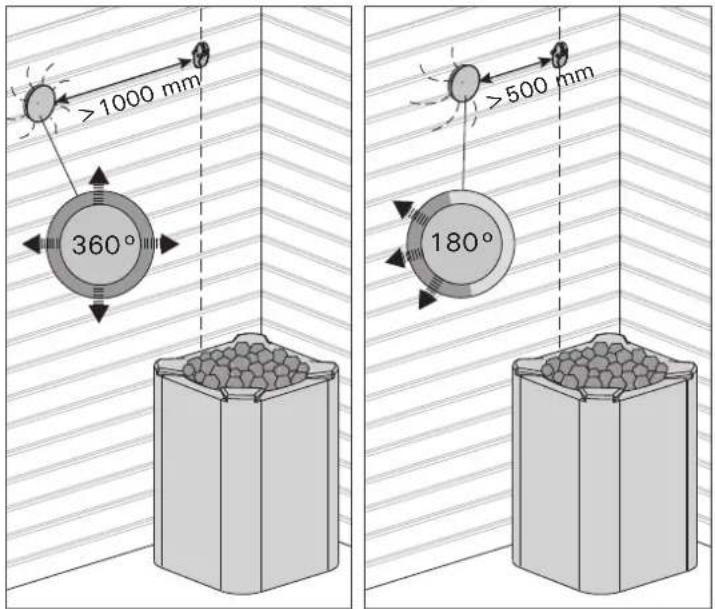

Figura 10. Distanza minima tra il sensore e gli sfiatatoi

3.4. Ripristino del limitatore termico di sicurezza La scatola del sensore contiene un sensore di temperatura e una protezione termica di sicurezza. Se la temperatura dell'area in cui si trova il sensore sale a un valore eccessivo, la protezione termica di sicurezza scollega l'alimentazione della stufa. La figura 11 mostra come reimpostare la protezione termica di sicurezza.

NOTA: Il motivo per cui è scattata deve essere determinato prima di premere il pulsante.

WX232

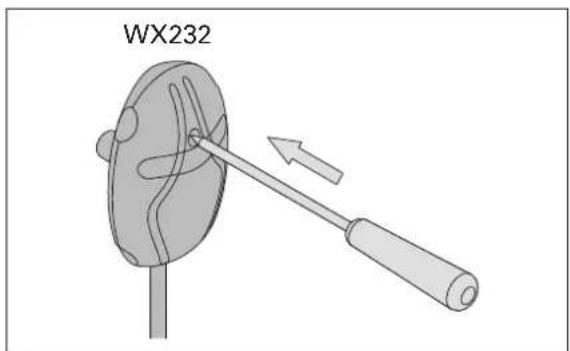

Figura 11. Pulsante di ripristino per il limitatore termico di sicurezza

1 Quadro di comando (CG170) WX350
2 Sensore di temperatura WX232
3 Sensore di temperatura (opzionale) WX325
4 Cavo dati 5 m WX311
5 Prolunga cavo dati di 10 m (opzionale) WX313
6 Circuiti (XT2001)	WX351
7 Cavo Multidrive 1,5 m (opzionale) WX312
8 Unità di alimentazione Multidrive (opzionale) CG170L

Consigliamo di usare esclusivamente le parti di ricambio originali del produttore.

HARVIA

Harvia Oy

PL12

40951 Muurame

Finland

www.harvia.fi
