Batium 15.12 - Caricatore per telefono GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caricabatterie per auto
Marca	GYS
Modello	Batium 15.12
Dimensioni (L x l x h)	240 x 150 x 100 mm
Peso	1,5 kg
Alimentazione	230 V ~ 50/60 Hz
Tensione di carica	6 V o 12 V
Capacità batteria	Da 35 Ah a 225 Ah
Corrente di carica	15 A
Funzioni principali	Carica automatica, carica forzata, SOS Recovery (rigenerazione)
Protezioni	Cortocircuito, inversione di polarità, antiscintilla, fusibile interno 30 A
Indicatori	Spie di carica, di capacità, di fine carica, SOS Recovery
Manutenzione	Spolverare con soffiatore, verificare i collegamenti da personale qualificato
Pulizia	Con un panno asciutto, senza solventi
Sicurezza	Non utilizzare se il cavo è danneggiato; non esporre alla pioggia; portare guanti e occhiali consigliato
Ricambi e riparabilità	Fusibile interno sostituibile dal produttore o dal servizio assistenza; cavo di alimentazione sostituibile da un professionista
Garanzia	2 anni (ricambi e manodopera)
Conformità	Direttive europee, EAC, britanniche, marocchine (CMIM)

Domande frequenti - Batium 15.12 GYS

Come collegare il caricabatterie Batium 15.12 a una batteria?

Collegare prima la pinza rossa al polo + della batteria, poi la pinza nera al polo -. Quindi, collegare il caricabatterie alla presa di rete 230 V. Per le batterie del veicolo, collegare prima il polo non collegato al telaio, poi l'altro al telaio. Rispettare l'ordine inverso per scollegare.

Cosa fare se la batteria è molto scarica (meno di 2 V)?

Se la batteria è molto scarica (tensione < 2 V), il caricabatterie non si avvia automaticamente. Utilizzare la funzione carica forzata: selezionare la tensione e la corrente di carica, quindi premere per 5 secondi il tasto tensione batteria (③). La spia di carica (①) si accende. Se nessuna spia si accende, la batteria è irrecuperabile (< 0,5 V).

Cos'è la funzione SOS Recovery e come attivarla?

La funzione SOS Recovery è destinata a batterie che hanno subito una scarica profonda con inizio di solfatazione. Attiva un ciclo di rigenerazione di 24-48 ore. Per attivarla: scollegare la batteria dal veicolo, collegare le pinze, collegare il caricabatterie, selezionare la tensione, quindi premere per 5 secondi il tasto (④) fino a quando la spia (⑥) si accende.

Quali tipi di batterie posso caricare con il Batium 15.12?

Questo caricabatterie è progettato per batterie al piombo di avviamento, a elettrolito liquido o gel, da 6 V o 12 V, con capacità compresa tra 35 Ah e 225 Ah. Non utilizzarlo per pile o batterie non ricaricabili.

Cosa significa il lampeggiamento delle spie di tensione?

Se le spie di tensione (Ⓐ) lampeggiano alternativamente dopo un minuto di carica, indica che la tensione selezionata non corrisponde alla batteria. Scollegare il caricabatterie dalla rete mantenendo le pinze sulla batteria, ricollegare e scegliere la tensione corretta entro 5 secondi.

Come pulire il caricabatterie Batium 15.12?

Pulire l'apparecchio con un panno asciutto. Non utilizzare mai solventi o prodotti aggressivi. Spolverare l'interno regolarmente con un soffiatore e far verificare i collegamenti da personale qualificato.

Cosa fare se il fusibile interno è fuso?

Scollegare l'apparecchio dalla rete e rimuovere le pinze. Sostituire il fusibile rispettando il suo calibro: 30 A per il Batium 15.12. La sostituzione deve essere eseguita dal produttore, dal suo servizio assistenza o da una persona qualificata.

Posso utilizzare il Batium 15.12 all'aperto?

No, questo apparecchio è destinato all'uso interno. Non esporlo alla pioggia o all'umidità. Evitare anche temperature superiori a 60 °C.

Come sapere se la batteria è completamente carica?

La spia di fine carica (②) diventa verde fissa quando la carica è terminata. In modalità normale, il caricabatterie passa al mantenimento di carica (floating). Scollegare quindi il cavo di alimentazione e poi le pinze.

Cosa fare se il caricabatterie non si accende?

Scollegare il Batium dalla rete per 10 secondi, poi ricollegarlo. Se nessuna spia si accende, verificare la presa di rete e il fusibile. Se il problema persiste, contattare il servizio assistenza.

MANUALE UTENTE Batium 15.12 GYS

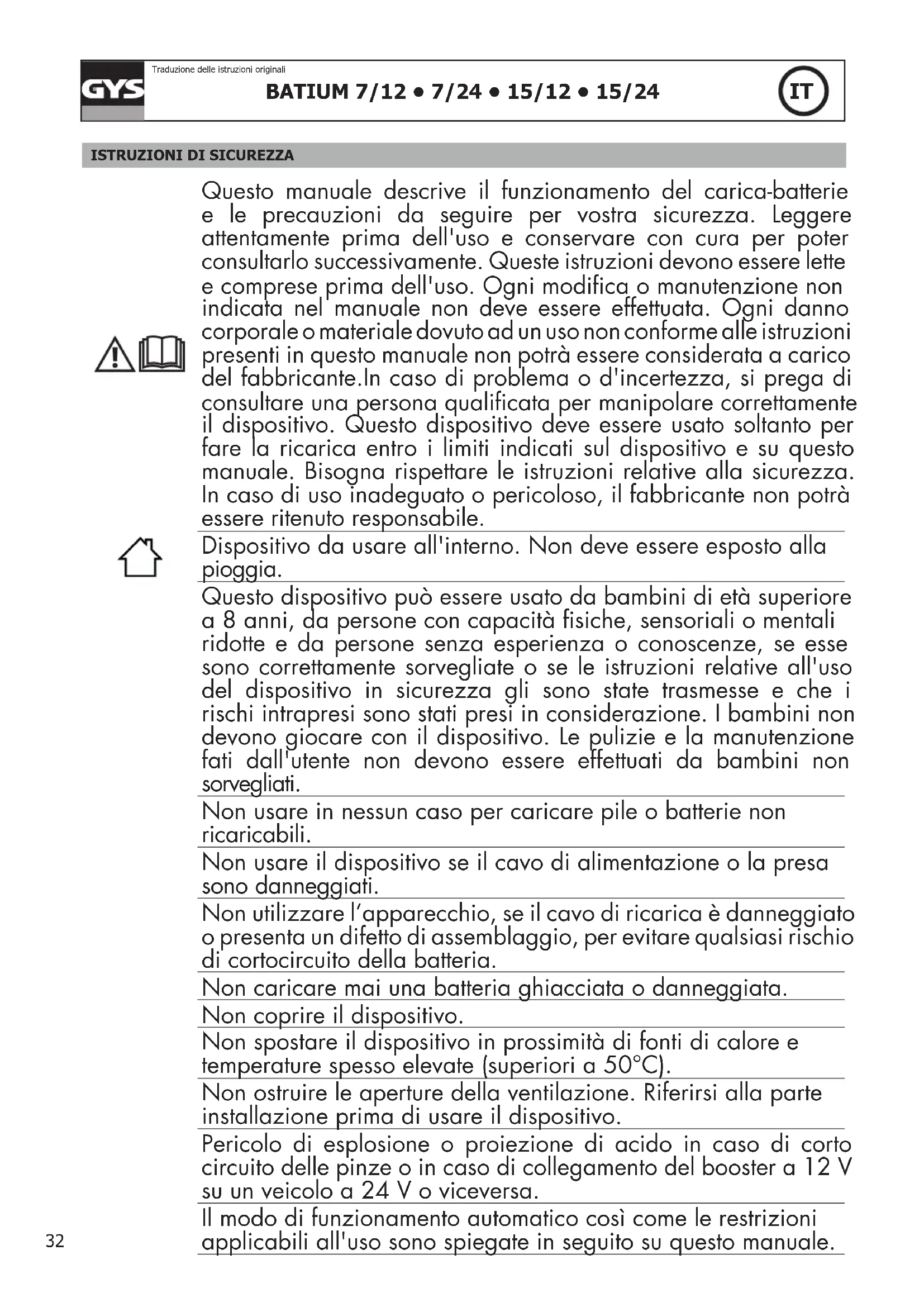

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell'uso e conservare con cura per poter consultarlo successivamente. Queste istruzioni devono essere lette e comprese prima dell'uso. Ogni modifica o manutenzione non indicata nel manuale non deve essere effettuata. Ogni danno corporale o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante. In caso di problema o d'incertezza, si prega di consultare una persona qualificata per manipolare correttamente il dispositivo. Questo dispositivo deve essere usato soltanto per fare la ricarica entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Dispositivo da usare all'interno. Non deve essere esposto alla pioggia.

Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all'uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione fati dall'utente non devono essere effettuati da bambini non sorvegliati.

Non usare in nessun caso per caricare pile o batterie non ricaricabili.

Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati.

Non utilizzare l'apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria.

Non caricare mai una batteria ghiacciata o danneggiata.

Non coprire il dispositivo.

Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C).

Non ostruire le aperture della ventilazione. Riferirsi alla parte installazione prima di usare il dispositivo.

Pericolo di esplosione o proiezione di acido in caso di corto circuito delle pinze o in caso di collegamento del booster a 12 V su un veicolo a 24 V o viceversa.

Il modo di funzionamento automatico così come le restrizioni applicabili all'uso sono spiegate in seguito su questo manuale.

Rischio di esplosione e d'incendio!

Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.
• Evitare fiamme e scintille. Non fumare.
• Proteggere le superficie della batteria da corto-circuiti.

Non lasciare una batteria con carica in corso senza sorveglianza per un lungo periodo di tempo.

Rischio di proiezioni acide!

• Portare occhiali e guanti di protezione.
• In caso di contatto con gli occhi o con la pelle, sciacquare abbondantemente e consultare un medico immediatamente.

Connessione / Sconnessione:

• Scollegare l'alimentazione prima di collegare o scollegare le connessioni della batteria.
• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L'altra connessione deve essere effettuata sul telaio, lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.
• Dopo l'operazione di carica, scollegare il caricatore della batteria dalla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell'ordine indicato.

Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.
• Questo dispositivo è dotato con una protezione con fusibile
• Il collegamento alla rete di alimentazione deve essere fatta in conformità con le regole d'installazione nazionali.

Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili per evitare pericoli.
• La manutenzione deve essere effettuata da una persona qualificata.
• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.
• Se il fusibile interno è fuso, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualifiche simili, per evitare pericoli.

• Regolarmente, togliere il coperchio e spolverare all'aiuto del soffiatore. Cogliere l'occasione per far verificare le connessioni elettriche con un utensile isolato da persone qualificate.
  • Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.
• Pulire le superfici del dispositivo con uno straccio secco.

Regolamentazione:

• Dispositivo in conformità con le direttive europee
• La dichiarazione di conformità è disponibile sul nostro sito internet.
• Marca di conformità EAC (Comunità Economica Eurasiatica).
• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).
• Materiale conforme alle normative marocchine.
• La dichiarazione C _o (CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto)

Scarto:

- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici

DESCRIZIONE GENERALE

I dispositivi Batium sono stati progettati per la ricarica di batterie di accensione in piombo, a elettrolita liquido o gel:

Modelli 7 / 12 7 / 24 15 / 12 15 / 24
Tensione	6 V	12 V	6 V	12 V	24 V	6 V	12 V	6 V	12 V	24 V
Capacità batteria	Da 15 Ah a 130 Ah					Da 35 Ah a 225 Ah

Rispettare l'ordine d'avviamento.

Precauzione: Verificare il livello dell'elettrolita per le batterie aperte. Se necessario, riempire fino a livello.

1. Collegare i morsetti : morsetto rosso sul terminale + della batteria e morsetto nero sul terminale -.

1. Collegare il caricabatterie ad una presa da 230 V. Una spia in Ⓐ (schema interfaccia p.44) e in Ⓑ corrispondente agli ultimi dati memorizzati si illumina.

1. Scegliere la tensione della vostra batteria (6, 12, 24V) secondo le indicazioni poste sulla batteria stessa o in funzione dell'eventuale collegamento realizzato (in serie o parallelo, cf. p.44).

Rischio d'esplosione o di proiezioni acide in caso di selezione erronea della tensione (24V per una batteria 12V).

1. Scegliere la capacità della batteria. Il Batium definisce da solo la corrente di carica.

2. Il Batium comincia automaticamente la carica. Indica lo stato della carica della batteria. (spie ① e ②)

	Spia accesa Stato
Fase 1 : Aumento di tensione		Permanente
Fase 2 : Regolazione di tensione (durata : 2h).		Lampeggiante
Fase 3 : Fine della carica ( Mantenimento della carica / Floating).		Verde

Durante un'interruzione di corrente, il BATIUM memorizza lo stato della carica (tranne in modalità « SOS Recovery »), e ricomincia sull'ultima selezione.

1. Quando la batteria è carica, disconnettere il cavo d'alimentazione.

2. Scollegare le pinze o il connettore dalla batteria.

FUNZIONE CARICA FORZATA

Se la batteria è molto scarica (tensione molto bassa <2 V), la carica non comincia automaticamente. La spia di carica ① non si illumina. Le spie A, di tensione della batteria, e B di capacità sono accese. In questo caso, selezionare la tensione e la corrente di carica poi premere il tasto tensione batteria per 5 secondi per iniziare una «carica forzata». La spia ① si accende rilasciando questa pressione. Se non si accende nessuna spia, la vostra batteria è irrecuperabile (<0.5 V (± 0.3)).

FUNZIONE « SOS RECOVERY » (DISPONIBILE SUL BATIUM 15/12 E 15/24)

Durante il collegamento della batteria, la spia SOS Recovery ⑥ lampeggia per indicare che la batteria ha subito una scarica profonda e di lunga durata, con un inizio di solfatazione.

La funzione « SOS Recovery » grazie ad una curva di carica specifica comincia un ciclo che va da 24 a 48 h di rigenerazione.

1. Per attivare questa funzione, seguire la procedura seguente :
2. Disconnettere imperativamente la batteria dal veicolo. (PERICOLO DI SOVRATENSIONE)
3. Connettere i morsetti del Batium alla batteria.
4. Collegare il Batium alla presa di alimentazione.
5. Selezionare la tensione di carica.
6. Attivare « Sos Recovery » premendo per 5 secondi sul tasto ^4 fino a che la spia ^6 non si accende (le spie ^8 sono spente).
7. La spia ① si accende e lampeggia quando la funzione "Sos Recovery" si arresta e ricomincia una carica normale.
8. La spia ② verde segnala la fine della carica.

PROTEZIONI

I dispositivi Batium sono protetti contro i corto-circuiti, le inversioni di polarità e le accensioni del veicolo (mantengono una carica costante malgrado l'avvio di un veicolo e si posizionano come complemento della ricarica). Dispongono di un sistema anti-scintille che evita qualsiasi scintilla durante il collegamento del caricatore alla batteria. Senza batteria ai morsetti, per sicurezza il Batium non eroga corrente.

ANOMALIE, CAUSE, RIMEDI

ANOMALIE CAUSE RIMEDI

1	La spia di carica 1 è spenta. Le spie di tensione della batteria lampeggiano dopo un minuto di carica.	La tensione selezionata non corrisponde alla tensione della batteria.	- Scollegare l'apparecchio dalla rete elettrica tenendo i morsetti sulla batteria.- Ricollegare il BATIUM alla rete elettrica.- Selezionare la tensione corretta entro 5 secondi dal ricollegamento del prodotto.
		La batteria è irrecuperabile. Batteria	da sostituire.
2	Le spie di capacità della batteria lampeggiano.	La batteria è in corto-circuito o danneggiata.	Batteria da sostituire.
		Qualche dispositivo che consuma batteria è rimasto connesso involontariamente (es i fari).	Spegnere ciò che è rimasto acceso e consumava batteria, staccare e ricollegare le pinze, avviare la carica
		Il carica-batterie è utilizzato come alimentazione per alimentare i dispositivi connessi alla batteria.	Comportamento normale del caricabatterie ma utilizzo non corretto. La spia luminosa che indica la fine della carica non si accende.
		La batteria ha una capacità (Ah) superiore a quella del carica-batterie	Il tempo di carica è più lungo del normale. Utilizzare se possibile un carica-batterie più potente
			Scegliere la capacità indicata sulla vostra batteria.
		La tensione della batteria non sale, la batteria è danneggiata.	Batteria da sostituire.
3	La batteria è collegata. La spia di carica 1 non si accende. Le spie di tensione della batteria e di capacità della batteria sono accese.	La polarità + e - sono invertite	Mettere la pinza rossa sul + e la pinza nera sul -
		Il contatto con i morsetti non è buono.	Pulire i terminali e ricollegare le pinze.
		La batteria è profondamente scarica.	Utilizzare la funzione « carica forzata » (vedere la procedura alla pagina precedente)
		Il fusibile è bruciato.	Scollegare l'apparecchio dalla presa elettrica. Togliere i morsetti dalla batteria. Sostituire il fusibile rispettando il suo calibro (15 A per Batium 7-12 7-24 o 30 A per Batium 15-12 e 15-24).
4	La spia «SOS Recovery» lampeggia (Batium 15/12 e 15/24) dopo un minuto di carica.	La batteria è profondamente scarica ed è iniziato il processo di solfatazione. La carica continua ma è consigliato utilizzare la funzione « SOS recovery ».	Scollegare l'apparecchio dalla presa elettrica, poi staccare le pinze. Avviare la funzione « SOS Recovery » vedere la procedura alla pagina precedente.
5 Funzione SOS RECOVERY (Batium 15/12 – 15/24) : alla fine delle 24 ore le spie di carica e di fine carica sono spente.		Batteria irrecuperabile Batteria da sostituire.
6 Funzione carica forzata : Dopo aver premuto il tasto di tensione della batteria per 5 sec per attivare la funzione caarica forzata, la spia di carica non si accende.		Tensione batteria < 0.5 V (± 0.3) Batteria da sostituire.
7 Quando il BATIUM viene connesso alla presa non si accende nessuna spia.			Scollegare il Batium dalla presa per 10 sec., poi ricollegare.

GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
- Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinviare il dispositivo al distributore, allegando:

- la prova d'acquisto con data (scontrino, fattura...)
