MANUALE UTENTE Woova 3.0 SCHEPPACH

Impianto di aspirazione

I Impianto di aspirazione 17

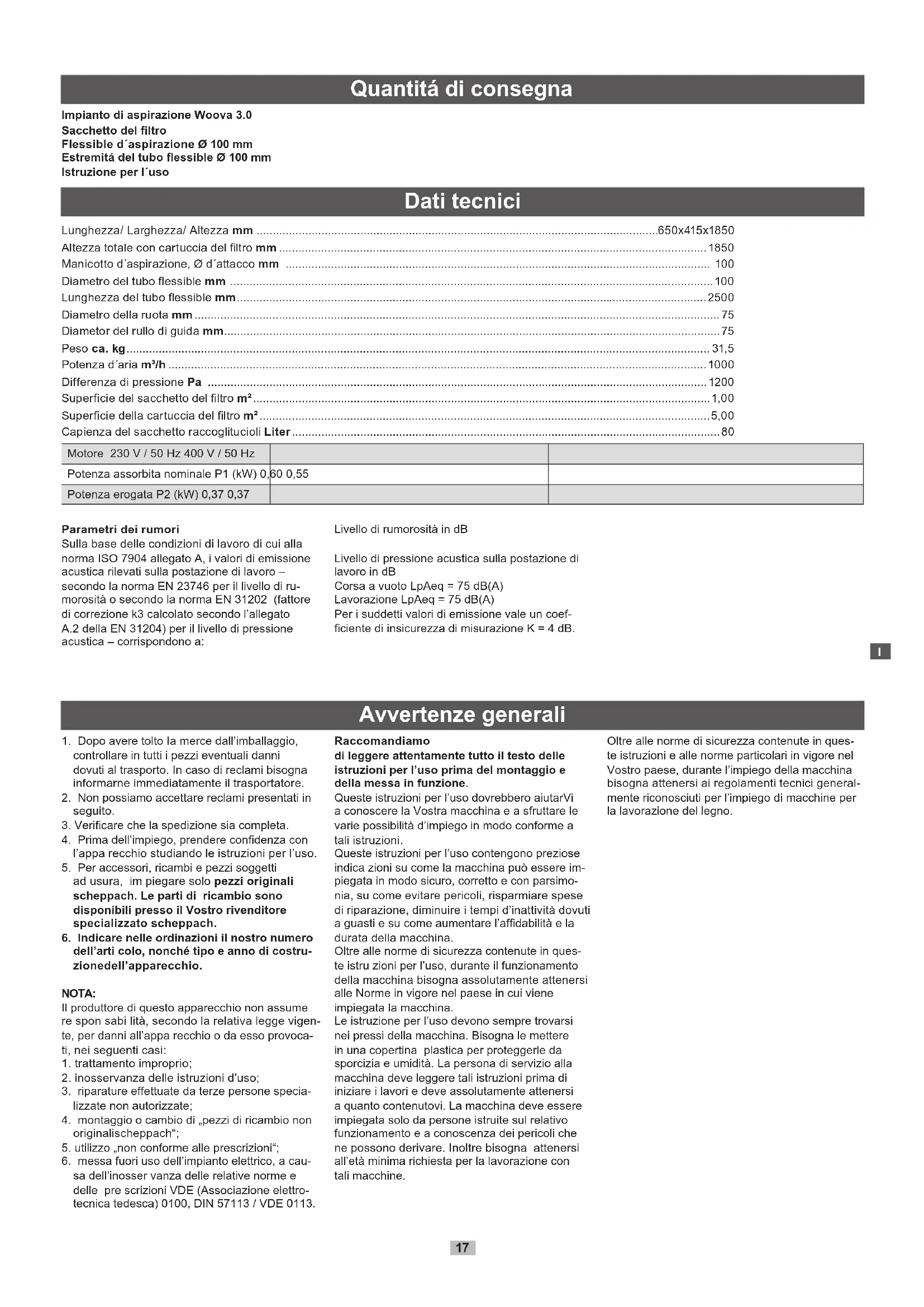

Quantità di consegna

Impianto di aspirazione Woova 3.0

Sacchetto del filtro

Flessible d'aspirazione ∅ 100 mm

Estremitá del tubo flessible ∅ 100 mm

Istruzione per l'uso

Dati tecnici

Lunghezza/ Larghezza/ Altezza mm	650x415x1850
Altezza totale con cartuccia del filtro mm	1850
Manicotto d'aspirazione, ∅ d'attacco mm	100
Diametro del tubo flessible mm	100
Lunghezza del tubo flessible mm	2500
Diametro della ruota mm	75
Diametor del rullo di guida mm	75
Peso ca. kg	31,5
Potenza d'aria m^3/h	1000
Differenza di pressione Pa	1200
Superficie del sacchetto del filtro m^2	1,00
Superficie della cartuccia del filtro m^2	5,00
Capienza del sacchetto raccoglitucioli Liter	80

Motore 230 V / 50 Hz 400 V / 50 Hz
Potenza assorbita nominale P1 (kW) 0,60 0,55
Potenza erogata P2 (kW) 0,37 0,37

Parametri dei rumori

Sulla base delle condizioni di lavoro di cui alla norma ISO 7904 allegato A, i valori di emissione acustica rilevati sulla postazione di lavoro – secondo la norma EN 23746 per il livello di rumorosità o secondo la norma EN 31202 (fattore di correzione k3 calcolato secondo l'allegato A.2 della EN 31204) per il livello di pressione acustica – corrispondono a:

Livello di rumorosità in dB

Livello di pressione acustica sulla postazione di lavoro in dB

Corsa a vuoto LpAeq = 75 dB(A)

Lavorazione LpAeq = 75 dB(A)

Per i suddetti valori di emissione vale un coef-

ficiente di insicurezza di misurazione K = 4 dB.

|

Avvertenze generali

1. Dopo avere tolto la merce dall'imballaggio, controllare in tutti i pezzi eventuali danni dovuti al trasporto. In caso di reclami bisogna informarne immediatamente il trasportatore.
2. Non possiamo accettare reclami presentati in seguito.
3. Verificare che la spedizione sia completa.
4. Prima dell'impiego, prendere confidenza con l'appa recchio studiando le istruzioni per l'uso.
5. Per accessori, ricambi e pezzi soggetti ad usura, im piegare solo pezzi originali scheppach. Le parti di ricambio sono disponibili presso il Vostro rivenditore specializzato scheppach.
6. Indicare nelle ordinazioni il nostro numero dell'arti colo, nonché tipo e anno di costruzionedell'apparecchio.

NOTA:

Il produttore di questo apparecchio non assume re spon sabi lità, secondo la relativa legge vigen-
te, per danni all'appa recchio o da esso provocati, nei seguenti casi:

1. trattamento improprio;

2. inosservanza delle istruzioni d'uso;

3. riparature effettuate da terze persone specializzate non autorizzate;

4. montaggio o cambio di „pezzi di ricambio non originalischeppach“;

5. utilizzo „non conforme alle prescrizioni“;

6. messa fuori uso dell'impianto elettrico, a causa dell'inosser vanza delle relative norme e delle pre scrizioni VDE (Associazione elettrotecnica tedesca) 0100, DIN 57113 / VDE 0113.

Raccomandiamo

di leggere attentamente tutto il testo delle istruzioni per l'uso prima del montaggio e della messa in funzione.

Queste istruzioni per l'uso dovrebbero aiutarVi a conoscere la Vostra macchina e a sfruttare le varie possibilità d'impiego in modo conforme a tali istruzioni.

Queste istruzioni per l'uso contengono preziose indica zioni su come la macchina può essere impiegata in modo sicuro, corretto e con parsimonia, su come evitare pericoli, risparmiare spese di riparazione, diminuire i tempi d'inattività dovuti a guasti e su come aumentare l'affidabilità e la durata della macchina.

Oltre alle norme di sicurezza contenute in queste istru zioni per l'uso, durante il funzionamento della macchina bisogna assolutamente attenersi alle Norme in vigore nel paese in cui viene impiegata la macchina.

Le istruzione per l'uso devono sempre trovarsi nei pressi della macchina. Bisogna le mettere in una copertina plastica per proteggerle da sporcizia e umidità. La persona di servizio alla macchina deve leggere tali istruzioni prima di iniziare i lavori e deve assolutamente attenersi a quanto contenutovi. La macchina deve essere impiegata solo da persone istruite sul relativo funzionamento e a conoscenza dei pericoli che ne possono derivare. Inoltre bisogna attenersi all'età minima richiesta per la lavorazione con tali macchine.

Oltre alle norme di sicurezza contenute in queste istruzioni e alle norme particolari in vigore nel Vostro paese, durante l'impiego della macchina bisogna attenersi ai regolamenti tecnici generalmente riconosciuti per l'impiego di macchine per la lavorazione del legno.

Cenni per la sicurezza

• Distribuire le istruzioni per l'uso a tutte le persone che lavorano con la macchina.
• Attenersi a tutte le segnalazioni di sicurezza e di pericolo affisse sulla macchina ossia sull'impianto.
• Provvedere affinchè tutte le segnalazioni di sicurezza e di pericolo affisse sulla macchina ossia sull'impianto si mantengono sempre in condizioni leggibili.
• Controllare i cavi di allacciamento alla rete. Non utilizzare cavi difettosi.
• Fare attenzione che durante il montaggio la piallatrice poggi saldamente su un suolo saldo.
• Proteggere la macchina dall'umidità.
• Mantenere lontani i bambini dalla macchina allacciata alla rete.

• La persona di servizio alla macchina deve avere almeno 18 anni. Gli apprendisti devono avere almeno 16 anni e possono lavorare alla macchina solo sotto sorveglianza.

• Allacciamenti e riparazioni delle apparecchiature elettriche possono essere fatti solo da un elettricista specializzato.

• Fare attenzione al senso di rotazione del motore vedasi .Allacciamento elettrico".
• Spegnere il motore prima di procedere all'eliminazione di guasti. Estrarre la spina.
• La macchina deve essere utilizzata solo da persone che ne conoscono il funzionamento e i relativi pericoli.
• Prima di eseguire i lavori di manutenzione e di ricambio del sacchetto, del filtro e del tubo flessibile, estrarre la spina dalla presa di corrente.
• Negli ambienti con un pericolo d'esplosioni devono essere utilizzati solo speciali "apparecchi in esecuzione antideflagrente".
• Usare solo accessori originali scheppach.

• Prima di mettere in funzione l'apparecchio, controllare sempre che sia in grado di funzionare perfettamente.

• Non utilizzare l'apparecchio con temperature inferiori a 0 °C. Pericolo di danni all'alloggiamento.

• Spegnere il motore quando si lascia il posti di lavoro. Estrarre la spina di rete.
• Staccare la macchina o l'impianto da qualsiasi fonte d'energia esterna prima di procedere a un qualsiasi spostamento, pur minimo. Allacciare la macchina nuovamente alle rete prima di riprendere il funzionamento.

Utilizzo secondo le norme

Marchio con test CE in conformità alle nonnative CE per i macchinari ed alle nonne relative ad ogni macchine.

• La macchina ossia l'impianto sono costruiti secondo l'attuale livello tecnico e le regole di sicurezza tecnica riconosciute. Cionono stante possono verificarsi, durante l'uso, pericoli mortali per l'utente e terzi e possono evidenziarsi guasti alla macchina e ad altri beni materiali.
• Usare la macchina ossia l'impianto soltanto a condizioni tecnicamente ineccepibili e conformi alla sua destinazione, con l'osservanza delle norme di sicurezza e della prevenzione antinfortunistica, attenendosi alle disposizioni del libretto d'uso e manutenzione. Eliminare (far eliminare) imme diatamente quei guasti che potrebbero pregiudicame la sicurezza.

• L'impianto di aspirazione è concepito solo per aspirare trucioli di legno (non per la polvere).

• Controllare regolarmente l'integrità dei filtri. Sostituire i filtri danneggiati! Esaminare regolarmente la tenuta del corpo, le guarnizioni del filtro e del sacco di raccolta.

• Quando viene impiegato l'ugello di pulizia non devono essere aspirati corpi estranei come per es. viti, chiodi, oggetti di materia le plastico o pezzi di legno.
• L'esercizio della macchina è consentito solo con parti e ricambi originali del produttore.
• L'impianto di aspirazione Woova 3.0 è cos truito esclusivamente per l'aspirazione di trucioli di legno e di segatura e deve essere utilizzato solo insieme a macchine per la lavorazione del legno.
• Durante l'aspirazione del pavimento dell'officina non deve essere aspirato nessun pezzo di legno o di metallo.

• Il produttore non risponde di danni provo cati da un uso non conforme alle norme; ogni rischio a carico dell'utente.

• E' necessario attenersi alle indicazioni di sicurezza, lavorazione e manutenzione del produttore così come alle misure indicate nei dati tecnici.

• E' necessario rispettare le relative norme antinfortunis-tiche e le altre regole tecniche di sicurezza generalmente riconosciute.
• La macchina deve essere utilizzata, curata o riparata solo da persone con precedente esperienza e a conoscenza dei relativi pericoli. Il produttore non risponde di danni derivati da modifiche apportate arbitrariamente alla macchina.
• La macchina deve essere utilizzata solo con accessori originali del produttore.

Rischi residui

La macchina è costruita in base allo stato attuale della tecnica e delle regole tecniche di sicurezza. Singoli rischi residui durante il lavoro non possono, nonostante, essere esclusi.

- Pericoli per la salute derivanti dalla polvere o dai trucioli di legno. Indossare assolutamente un equipaggiamento di protezione personale, come occhiali e mascherine antipolvere.

• Nella chiusura e nella sostituzione del sacchetto di raccolta, sara possibile l'inspirazione di polveri. In caso di non osservanza delle indicazioni relative allo smaltimento di cui alle istruzioni per l'uso (ad es. l'impiego delle mascherine protettive P2), si potrà verificare l'inspirazione di polveri.
• Pericoli per la salute dovuti al rumore. Durante il lavoro viene superato il livello acustico consentito. Indossare assolu-

tamente un equipaggiamento di protezione personale, come cuffie di protezione.

• Pericoli legati alla corrente elettrica in caso di impiego di cavi di collegamenti elettrici non per fettamente funzionanti.
• Inoltre possono sussistere, nonostante tutte le precauzioni, rischi residui non palesi.
• Rischi residui possono essere ridotti al minimo se vengono osservati: le “note di sicurezza”, “l’impiego confonne alle norme” e le istruzioni sull’uso al completo.

Montaggio

La scheppach Woova 3.0 non è completamente montata per ragioni dovute alla tecnica d'imballagio

Utensili per il montaggio non compresi nella quantità di consegna

1 chiave fissa con apertura 10
1 chiave fissa con apertura 17
2 chiave fisse con apertura 13
1 chiave esagona con apertura 8
1 cacciavite

Montaggio telaio

Fig. „A“

Asse e ruote

2 rosette di sicurezza

- Inserire le ruote nell'asse, collecare la coppa di sicurezza sopra all'asse e assestarla per mezzo del manicotto e del martello

Rulli di guida

2 viti a testa cilindrica M10x20
2 rosette elastiche a ventaglio A10,5
2 dadi a cappello M10

Piedi e basamento del telaio

8 viti a testa esagonale M8x12
8 rosette elastiche a ventaglio A8,2
8 dadi esagonali M8

Fig. „B“

Avvitare l'allogiamento con il telaio

4 viti a testa esagonale M8x12
4 rosette elastiche a ventaglio A8,2

Inserire la staffa di sostegno nella parte superiore

Tublo flessible d'aspirazione

Colocare le apposite fascette intorno alle estre- mitá del tubo flessibile.

Inserire l'innesto per il tubo flessibile e stringere le fascette. Bloccare il tubo flessibile d'aspirazione sul manicotto dell'alloggiamento mediante l'apposita fascetta.

Sacchetto del filtro Fig. „C“

• Collocare il nastro di bloccagio (∅ 280 mm) sull'allogiamento
• Inserire il sacchetto del filtro sul collare della cassa d'allogiamento e fissarlo con il nastro di bloccagio

Sacchetto raccoglitrucioli Fig. „D“

• Aprire la linguetta di fissaggio
- Sollevare il sacchetto oltre l'apertura d'espulsione, piegarlo intorno al dispositivo di bloccagio, quindi richiudere la linguetta
- Collocarvi sopra il nastro di bloccagio (Ø 337 mm) e serrarlo

Messa in funzione

Prima di mettere in funzione l'apparecchio, leggere attentamente le note per la sicurezza

La tensione e la frequenza di rete devono corrispondere a quelle indicate sulla targhetta del motore (Volt/Hertz)

Dopo avere effetuato l'allaciamento alla rete, l'impianto di aspirazione scheppach Woova

Allaciamento alletrico

Allacciamenti e riparazioni delle apparecchiature elettriche possono essere fatti solo da un elettricista specializzato.

Il motore elettrico installato è collegato già pronto per l'uso.

L'allacciamento alla rete eseguito dal cliente e il cavo di prolunga utilizzato devono corrispondere alle norme vigenti.

Avvertenze importanti

Cavi di allacciamento elettrico deteriorati

Spesso i cavi di allacciamento elettrico presentano danni all'isolamento.

Le cause sono:

• Schiacciature, laddove i cavi di allaccia- mento vengono fatti passare per interstizi di porte e finestre.
• Piegature in seguito a fissaggio o condutture del cavo di allacciamento eseguiti in modo non appropriato.
• Tagli provocati dal passaggio di veicoli sopra il cavo di allacciamento.
• Danni all'isolamento dovuti all'estra -zione dalle prese a muro.
• Crepe da invecchiamento dell'isolamento.

Cavi di allacciamento elettrico che presentano tali guasti non devono essere usati, ed a causa dell'isolamento danneggiatosono pericolosissimi.

Verificare periodicamente lo stato dei cavi di allacciamento elettrico. Assicurarsi, per la verifica, che il cavo di allacciamento non sia collegato a rete.

I cavi di allacciamento elettrico devono rispondere alle norme vigenti nel vostro paese.

Motore monofase

• La tensione di rete deve corrispondere alle indicazioni sulla targhetta d'identificazione del motore.
• I cavi di prolunga devono avere una sezione minima di 1,0 mm2.
  • L'allacciamentoallaretehaunaprote zionedi 16A ad azione ritardata.

Motore trifase

• La tensione di rete deve corrispondere alle indicazioni sulla targhetta d'identificazione del motore

• L'allciamento alla rete i cavi di prolunga devono avere 5 fili = 3P + N +PE

• I cavi di prolunga devono avere una sezione minima di 1,5 mm ^2
  • La protenzione di rete richiede al massimo 16A

• In occasione di un nuovo allacciamento o di un cambio di posizione bisogna verificare il senso di rotazione del motore ed eventualmente scambiare la polarità (presa a spina)

In caso di domande si prega di indicare i dati seguenti:

• fabbricante del motore,
• tipo di corrente del motore,
• dati sulla targhetta d'identificazione del motore,
• dati sulla targhetta d'identificazione dell'interruttore.

In caso di spedizione di ritorno del motore inviare sempre il gruppo motore completo con interruttore.

Manutenzione

Prima di eseguire lavori di manutenzione e di pulizia, spegnere il motore ed estrarre la spina dalla presa di corrente

- Allaciamenti e riparazioni delle apparecchiature elettriche possono essere fatti solo da un elettricista specializzato

- Al fini di mantenere invariata la potenza d'aspirazione, di tanto in tanto bisogna scuotere vigorosamente il sacchetto del filtro. Durante il normale utilizzo si consiglia di battere ripetutamente il sacchetto con la mano.

- Il sacchetto raccoglitucioli deve essere sostituito quando i trucioli si sono accomulati fino a circa 10 cm. al disotto del collare dell'allogiamento.

Accessori speciali

Sacchetto del filtro

Nr.art. 7500 1019

Cartuccia del filtro

Nr.art. 7500 6000

Sacchetti raccogitucioli riutilizzabili (20 pezzi)

Nr.art. 7500 1500

Innesto per la prolunga

Nr.art. 7500 3300

Dichiarzione di conformità CE

Autorizzato: Reinhold Bauer

Noi dichiariamo che la macchina descritta scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH seguente

Installation d'aspiration Woova 3.0, dal numero di serie 1001, numero di articolo 1906302901, numero di articolo 1906302902

soddisfa tutti i requisiti applicabili del EG-Maschinenrichtlinie 2006/42/EG

autorizzato per la compilazione dei documenti:

Reinhold Bauer

Non gettare le apparecchiature elettriche tra i rifiuti domestici! Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparrecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.
