BEDIENUNGSANLEITUNG Woova 3.0 SCHEPPACH

Absauganlage Woova 3.0

Filtersack

Erdungssatz

Absaugschlauch ∅ 100 mm

Schlauchendstück ∅ 100 mm

Bedienungsanweisung

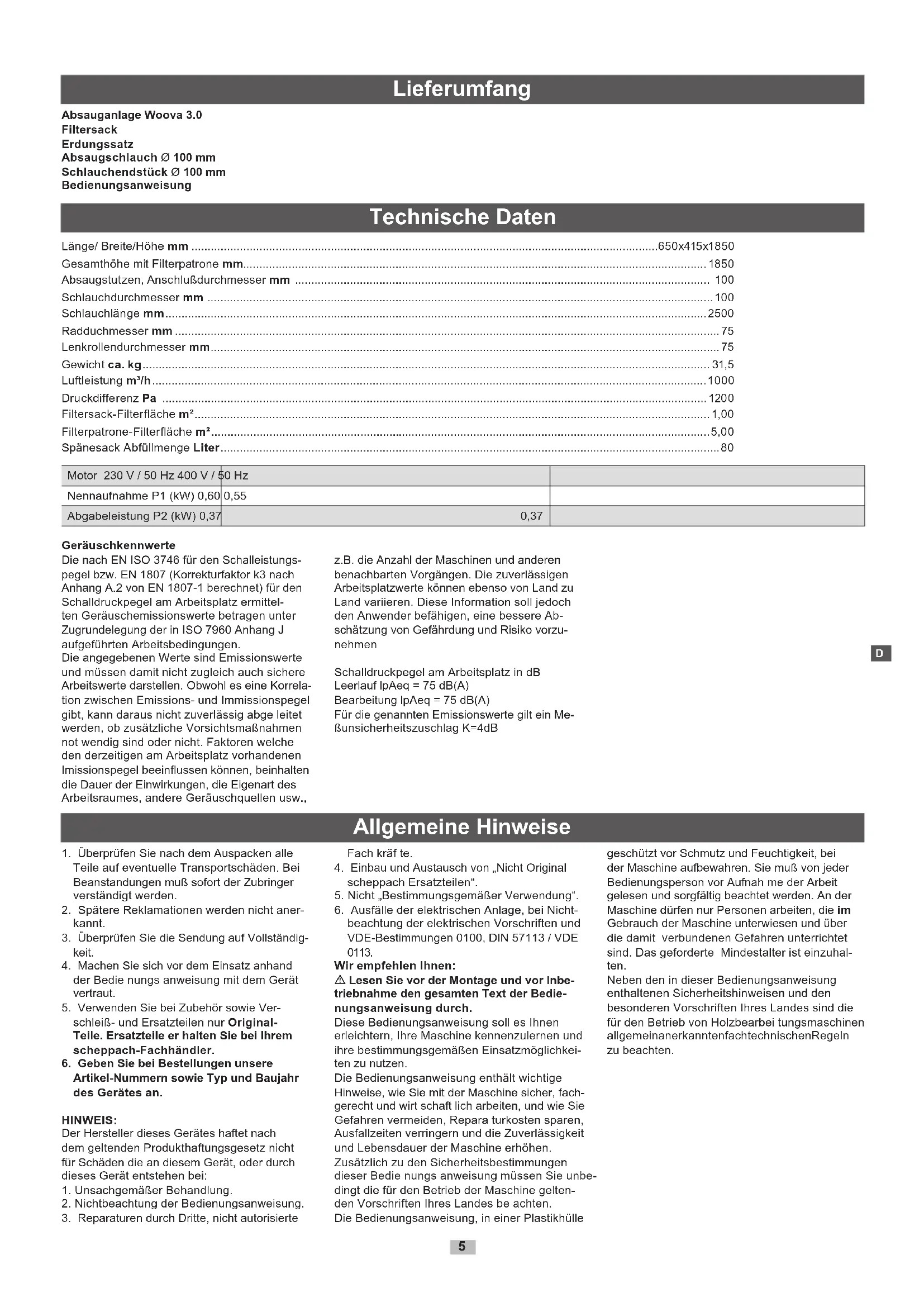

Technische Daten

Länge/ Breite/Höhe mm 650x415x1850

Gesamthöhe mit Filterpatrone mm....1850

Absaugstutzen, Anschlußdurchmesser mm 100

Schlauchdurchmesser mm 100

Schlauchlänge mm 2500

Radduchmesser mm 75

Lenkrollendurchmesser mm....75

Gewicht ca. kg 31,5

Luftleistung m³/h....1000

Filtersack-Filterfläche m² 1,00

Filterpatrone-Filterfläche m² 5,00

Spänesack Abfüllmenge Liter 80

Motor 230 V / 50 Hz 400 V / 50 Hz
Nennaufnahme P1 (kW) 0,60	0,55
Abgabeleistung P2 (kW) 0,37	0,37

Geräuschkennwerte

Die nach EN ISO 3746 für den Schalleistungspegel bzw. EN 1807 (Korrekturfaktor k3 nach Anhang A.2 von EN 1807-1 berechnet) für den Schalldruckpegel am Arbeitsplatz ermittelten Geräuschemissionswerte betragen unter Zugrundelegung der in ISO 7960 Anhang J aufgeführten Arbeitsbedingungen.

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitswerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegel gibt, kann daraus nicht zuverlässig abge leitet werden, ob zusätzliche Vorsichtsmaßnahmen not wendig sind oder nicht. Faktoren welche den derzeitigen am Arbeitsplatz vorhandenen Imissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw.,

z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen

Schalldruckpegel am Arbeitsplatz in dB Leerlauf IpAeq = 75 dB(A)

Bearbeitung IpAeq = 75 dB(A)

Für die genannten Emissionswerte gilt ein Meßunsicherheitszuschlag K=4dB

Allgemeine Hinweise

1. Überprüfen Sie nach dem Auspacken alle Teile auf eventuelle Transportschäden. Bei Beanstandungen muß sofort der Zubringer verständigt werden.
2. Spätere Reklamationen werden nicht anerkannt.
3. Überprüfen Sie die Sendung auf Vollständigkeit.
4. Machen Sie sich vor dem Einsatz anhand der Bedie nungs anweisung mit dem Gerät vertraut.
5. Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile. Ersatzteile er halten Sie bei Ihrem scheppach-Fachhändler.
6. Geben Sie bei Bestellungen unsere Artikel-Nummern sowie Typ und Baujahr des Gerätes an.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden die an diesem Gerät, oder durch dieses Gerät entstehen bei:

1. Unsachgemäßer Behandlung.
2. Nichtbeachtung der Bedienungsanweisung.
3. Reparaturen durch Dritte, nicht autorisierte

Fach kräf te.

1. Einbau und Austausch von „Nicht Original scheppach Ersatzteilen“.
2. Nicht „Bestimmungsgemäßer Verwendung“.
3. Ausfälle der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113.

Wir empfehlen Ihnen:

⚠ Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.

Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Repara turkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedie nungs anweisung müssen Sie unbedingt die für den Betrieb der Maschine gelten- den Vorschriften Ihres Landes be achten. Die Bedienungsanweisung, in einer Plastikhülle

geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie muß von jeder Bedienungsperson vor Aufnah me der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbei tungsmaschinen allgemeinanerkanntenfachtechnischenRegeln zu beachten.

Sicherheitshinweise

• Geben Sie die Sicherheitshinweise an alle Personen weiter, die an der Maschine arbeiten.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Maschine vollzählig in lesbarem Zustand halten.
• Netzanschlussleitungen überprüfen. Keine fehlerhaften Leitungen verwenden.
• Achten Sie darauf, dass die Maschine auf festem Grund gerade und standsicher aufgestellt ist.
  • Maschine vor Nässe schützen.

• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.
  • Die Bedienungsperson muß mindestens 18 Jahre alt sein

• Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.

• Installationen, Reparaturen und Wartungs arbeiten an der Elektroinstallation dürfen nur von Fachkräften ausgeführt werden.
• Die Motordrehrichtung beachten – siehe Elektrischer Anschluss.
• Zum Beheben von Störungen die Maschine abschalten. Netzstecker ziehen.
• Personen, die mit der Maschine nicht ver traut sind, dürfen diese nicht bedienen.
• Wartungsarbeiten, Sack-, Filter- und Schlauchwechsel nur bei gezogenem Netzstecker vornehmen.

• In explosionsgefährdeten Räumen dürfen nur spezielle „ex-geschützte Geräte“ betrieben werden.

• Nur Originalzubehörteile verwenden.

• Vor jeder Inbetriebnahme Gerät auf einwandfreie Funktion überprüfen.
• Gerät nicht bei Temperatur unter -0 C° benützen. Gefahr der Beschädigung des Gehäuses.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzstecker ziehen.
• Auch bei geringfügigem Standortwechsel Maschine von jeder externen Energie zufuhr trennen! Vor Wieder-inbetriebnahme die Maschine wieder ordnungsgemäß an das Netz anschließen!

Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG-Maschinenrichtlinie.

• Die Maschine ist nach dem Stand der Technik und den sicherheitstechnischen Regeln gebaut. Dennoch können bei Ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen der Maschine und anderer Sachwerte entstehen.
• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbe sondern Störungen, die die Sicherheit beeinträchtigen können, umgehend beseitigen (lassen)!

• Die Absauganlage ist nur zum Absaugen von Holzspänen (nicht für Staub) bestimmt.

- Absaugen von Holzstaub und Holzspänen. im gewerb lichen Bereich ist nicht zulässig.

• Filter regelmäßig auf Beschädigung prüfen. Beschädigte Filter austauschen! Gehäusedichtigkeit und Dichtungen für Filter und Spänesack regelmäßig prüfen.
• Beim Einsatz der Reinigungsdüsen keine Fremdkörper aufsaugen wie zum Beispiel Schrauben, Nägel, Kunststoff- oder Holzstücke.
  • Die Maschine darf nur mit Originalteilen und Originalzubehör des Herstellers betrieben werden.
• Absaugen von Holzstaub und Holzspänen. im gewerb lichen Bereich ist nicht zulässig. Dieser Hinweis gilt nur für Deutschland.
• Nur zum Sammeln von Spänen (nicht Staub) geeignet.
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für dar aus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten ange gebenen Abmessungen müssen eingehalten werd
• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
- Die Maschine darf nur von Personen genutzt, gewartet oder instandgesetzt werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
• Die Maschine darf nur mit Originalzubehör des Herstellers genutzt werden.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Holzstäube oder Holzspäne. Unbedingt persönliche Schutzausrüstungen wie Augenschutz und Staubmaske tragen.
• Beim Verschießen und Wechseln des Staub sammel beutels ist das Einatmen von Staub möglich. Werden die Hinweise zur Entsorgung in der Bedienungsanweisung nicht beachtet (z.B. Verwendung von Staubmasken P2), kann dies zum Einatmen von Staub führen.

- Gefährdung der Gesundheit durch Lärm. Beim Arbeiten wird der zulässige Lärm pegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehörschutz tragen.

- Gefährdung durch Strom, bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.

- Desweiteren können trotz aller getroffenen Vorkehrungen nicht offensichtliche Restrisiken bestehen.

- Restrisiken können minimiert werden wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insge samt beachtet werden.

Montage

Aus verpackungstechnischen Gründen ist Ihre Maschine nicht komplett montiert.

Montagewerkzeug gehört nicht zum Lieferumfang

Montage Gestell, Abb. A Achse und Räder

2 Sicherungsscheiben

• Die Räder auf die Radachse stecken und die Sicherungskappe mittels Montagehülse und Hammer auf die Radachse schlagen.

Lenkrollen

2 Zylinderschrauben M10x20
2 Fächerscheiben A 10,5
2 Hutmuttern M10

Gestellfüße und Platte
8 Sechskantschrauben
8 Fächerscheiben
8 Sechskantmuttern

M8x12

A 8,2

M8

Abb. B

Gehäuse mit Gestell verschrauben

4 Sechskantschrauben
4 Fächerscheiben
Stützbügel oben einstecken.

M8 x 12

A 8,2

Absaugschlauch

Auf die Schlauchenden die Schlauchschellen auflegen.
Die Schlauchkupplung einstecken und die Schlauchschelle anziehen. Den Absauschlauch auf dem Gehäusestutzen mit Schlauchschelle festklemmen.

Filtersack, Abb. C

• Verschlussband ∅ 280 mm auf das Gehäuse legen.
• Den Filtersack über den Gehäusebund stülpen und mit dem Verschlussband klemmen.

Spänesack, Abb. D

• Klemmlasche öffnen.
• Spänesack über die Auswurföffnung ziehen, am Klemmeinsatz den Spänesack . falten und die Klemm lasche schließen.
• Verschlussband ø 370 mm darüberlegen ... und klemmen.

Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicherheitshinweise

Die Angaben auf dem Motortypenschild (Volt und Hertz) müssen mit der Netzspannung und

-frequenz übereinstimmen

Nach Anschluss am Netz ist die scheppach

Absauganlage Woova 3.0 betriebsbereit

Elektrischer Anschluss

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Der installierte Elektromotor ist betriebsfertig ange schlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften ent sprechen.

Wichtige Hinweise

Schadhafte Elektro-Anschlussleitungen

An elektrischen Anschlussleitungen entstehen oftIsolationsschäden.

Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitung regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DINBestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H07-RN.
Ein Aufdruck der Typenbezeichnung auf der AnschlussleitungistVorschrift.

Wechselstrommotor

• Die Netzspannung muss 230 Volt/50 Hz betragen.
- Verlängerungskabel müssen einen Mindest-Kabel quer schnitt von 1,0 Quadratmillimeter aufweisen.
- Der Netzanschluss wird 16 A träge abgesichert.

Drehstrommotor

• Die Netzspannung muss 400 Volt-50 Hz betragen

• Netzanschluss und Verlängerungskabel müssen 5adrig sein = 3P + N+ PE
• Verlängerungskabel müssen einen Mindest-Kabelquerschnitt von 1,5 Quadrat-millimetern aufweisen
• Der Netzanschluss wird maximal mit 16 A abgesichert
• Bei Netzanschluss oder Standortwechsel muss die Drehrichtung überprüft werden, gegebenenfalls muss die Polarität getauscht werden (Wandsteckdose)

Bei Rückfragen bitte folgende Daten angeben:

• Motorenhersteller
• Stromart des Motors
- Daten des Maschinen Typenschildes
- Daten des Schalter Typenschildes

Bei Rücksendung des Motors immer die komplette Antriebseinheit mit Schalter einsenden

Wartung

Bei allen Wartungs- und Reinigungsarbeiten den Motor ausschalten und den Netzstecker ziehen.

- Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation dürfen nur von Fachleuten ausgeführt werden.

- Für gleichbleibende Saugleistung den Filtersack von Zeit zu Zeit kräftig ausschütteln. Zwischendurch genügt es, mit der Hand mehrmals gegen den Sack zu klopfen.

- Der Spänesack muss spätestens dann ..... erneuert werden, wenn die Späne bis ca. .. 10 cm an den Gehäusebund heranreichen.

Sonderzubehör

• Filtersack U/S/G Art.Nr. 7500 1019

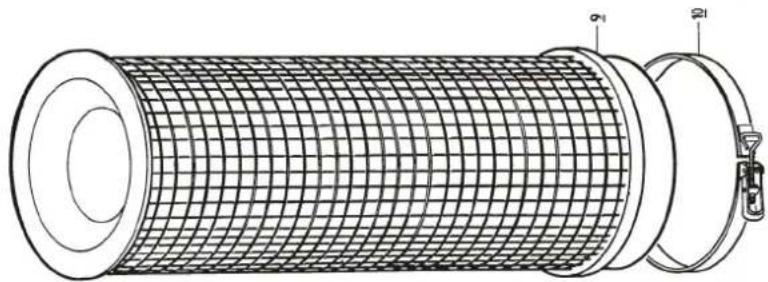

• Filterpatrone Art.Nr. 7500 6000

• Mehrweg-Spänesack Art.Nr. 7500 1500 20 Stück
• Verlängerungskupplung Art.Nr. 7500 3300

EG-Konformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Bevollmächtigter: Reinhold Bauer

Wir, die scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH erklären, dass die nachfolgend beschriebene Maschine

Absauganlage Woova 3.0, ab Seriennummer 1001, Artikelnummer 1906302901, Artikelnummer 1906302902

allen einschlägigen Anforderungen der EG-Maschinenrichtlinie 2006/42/EG entspricht

Weitere Richtlinien:

EG-EMV Richtlinie 2004/108/EWG

Folgende harmonisierte Normen wurden angewandt:

EN 12100-1, 12100-2, EN 349, EN 60 204-1

Für die Zusammenstellung der technischen Unterlagen ist Bevollmächtigt:

Reinhold Bauer

i.V Reinhold Bauer (Konstruktionsleiter)

Dokumentationsbeauftragter

D

Ichenhausen, 22.05.2012

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Bevollmächtigter: Reinhold Bauer

We, scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH declare, that the machine described below

i.V Reinhold Bauer (Konstruktionsleiter)

Dokumentationsbeauftragter

Ichenhausen, 22.05.2012

EG-Konformitätserklärung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Nous, scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH expliquons, que la machine décrite ci-dessous

i.V Reinhold Bauer (Konstruktionsleiter)

Dokumentationsbeauftragter

F

Ichenhausen, 22.05.2012

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Weitere EG-Richtlinien: CE Direttiva EMC 2004/108/CE

Norme europeearmonizza te applicate:

EN 12100-1, 12100-2, EN 349, EN 60 204-1

i.V. Reinhold Bauer (Konstruktionsleiter)

Dokumentationsbeauftragter

R.Bauer

Ichenhausen, 22.05.2012

Gewicht ca. kg....31,5

Luchtvermogen m³/h 1000

Drukverschil Pa 1200

Filterzak-filtervlak m² 1,00

Filterpatroon-filtevlak m² 5,00

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Wij, de Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, verklaren dat de machine hieronder beschreven

i.V. Reinhold Bauer (Konstruktionsleiter)

Dokumentationsbeauftragter

Ichenhausen, 22.05.2012

2 = 1906300003 3 = 7503 2002 4 = 0209 1262 5 = 0267 9810 6 = 0215 8705 7 = 7503 2003 8 = 0500 3464 9 = 7503 2008 10 = 4025 5008 12 = 1906300004 13 = 0209 3363 14 = 0267 9808 15 = 0209 3405 16 = 1906300008

1 = 1906300006 230/50 1 = 1906300006 400/50 2 = 1906300001 3 = 7501 7000 230/50 3 = 7502 7000 400/50 4 = 7501 7100 230/50 4 = 7502 7100 400/50 5 = 7501 2300 5 = 7502 3300 6 = 0209 3366 7 = 0290 2108 8 = 0214 4005 9 = 0209 3405 10 = 0209 3367 11 = 7503 1004 12 = 7503 1006 13 = 0109 8820 14 = 0500 7803 15 = 0273 4903 16 = 7503 1200 16 = 1906300001 17 = 7503 1003 18 = 0500 8403 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ - 18 ⑵ 4 × 5

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Great Britain

Gäller endast EU-länder

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder

Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
